BEDIENUNGSANLEITUNG Tectalk Worker 2 ALBRECHT

2. Lieferumfang Einzelgerät

Einzelgerät 1 Tectalk Worker 2 Funkgerät 1 Standlader inkl. Netzteil 1 Gürtelclip 1 Handschlaufe 1 Akkupack 1 Verpackungskarton

1. Inhaltsverzeichnis3

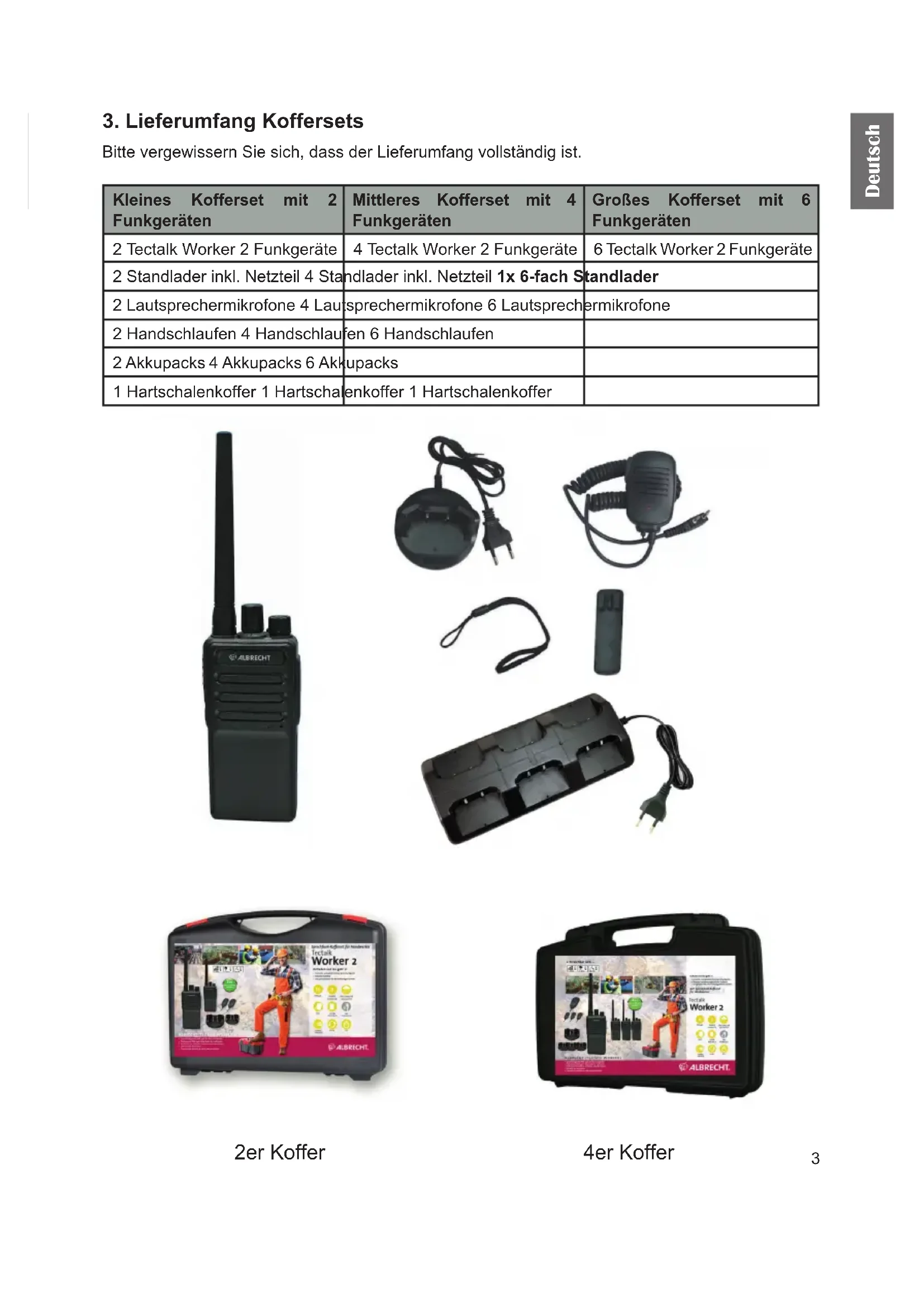

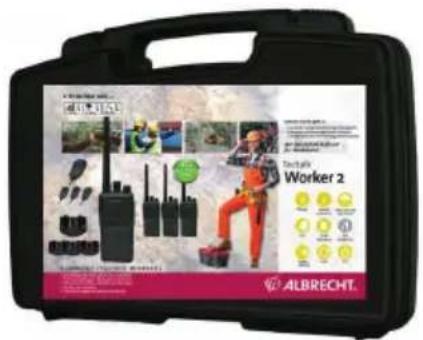

Bitte vergewissern Sie sich, dass der Lieferumfang vollständig ist. Kleines Kofferset mit 2 Funkgeräten Mittleres Kofferset mit 4 Funkgeräten Großes Kofferset mit 6 Funkgeräten 2 Tectalk Worker 2 Funkgeräte 4 Tectalk Worker 2 Funkgeräte 6 Tectalk Worker 2 Funkgeräte 2 Standlader inkl. Netzteil 4 Standlader inkl. Netzteil 1x 6-fach Standlader 2 Lautsprechermikrofone 4 Lautsprechermikrofone 6 Lautsprechermikrofone 2 Handschlaufen 4 Handschlaufen 6 Handschlaufen 2 Akkupacks 4 Akkupacks 6 Akkupacks 1 Hartschalenkoffer 1 Hartschalenkoffer 1 Hartschalenkoffer 2er Koffer 4er Koffer4 Deutsch

4. Übersicht Funkgerät

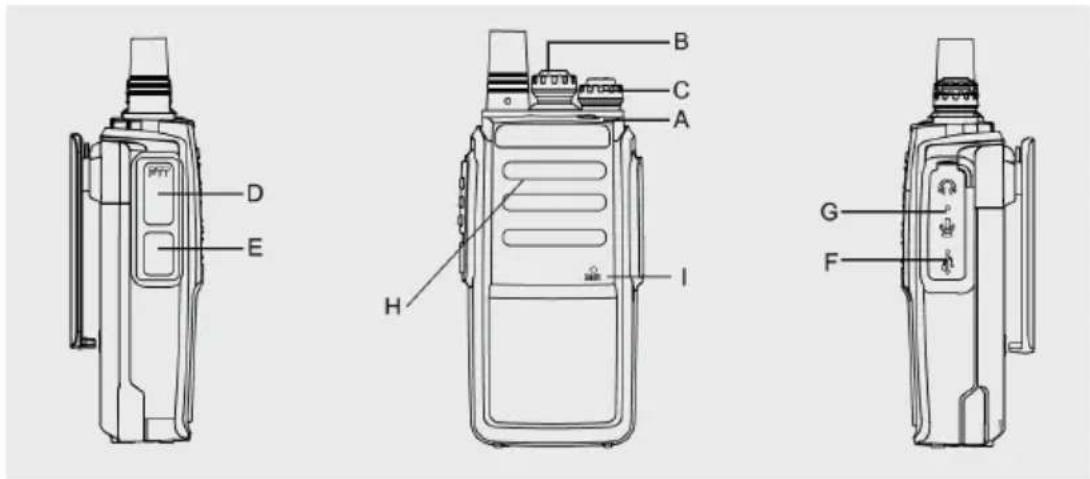

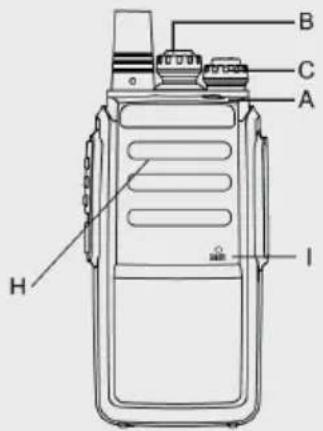

4.1. Tasten und Funktionen Nr. Beschreibung Funktion A LED Anzeige Bei eingehenden Funksprüchen leuchtet die LED grün Bei ausgehenden Funksprüchen leuchtet die LED rot B Kanalwahl Drehregler Drehen Sie den Regler, um einen Kanal (1-16) auszuwählen C Ein-/Ausschalter Drehen Sie den Regler im Uhrzeigersinn, um das Gerät einzuschalten. Lautstärke Drehregler Wenn Sie nun weiterdrehen, erhöhen Sie die Lautstärke. D PTT (Sprech-)Taste Drücken und halten Sie die PTT Taste, um einen Funkspruch zu Senden. Wenn Sie die Taste loslassen, können Sie Funksprüche empfangen. E Monitor Funktion Drücken Sie die “Monitor” Taste, um die Rauschsperre zu öffnen und schwache Signale zu empfangen. F Micro USB Ladebuchse Verbinden Sie ein USB Kabel, um das Gerät aufzuladen G Ohrhörer-/Mikrofonbuchse Verbinden Sie hier Zubehör (mit Kenwood Stecker) wie z.B. ein Headset oder Lautsprechermikrofon H Lautsprecher I Mikrofon Sprechen Sie aus ca. 5cm Entfernung in das Mikrofon für beste Übertragungsqualität.5 Deutsch

5. Bedienung der Funkgeräte

5.1. Geräte auaden Bitte laden Sie die Akkupacks vor der ersten Verwendung einmal vollständig auf. Sie können das Funkgerät entweder über den mitgelieferten Standlader oder durch Verwendung eines Micro-USB Ladekabels an einer Stromquelle auaden.

1. Verbinden Sie das Netzteil des Standladers mit einer Steckdose

2. Stecken Sie das komplette Funkgerät oder einen einzelnen Akku in den Standlader

3. Achten Sie darauf, dass die Batteriekontakte guten Kontakt mit der Ladeschale haben.

Während des Ladevorgangs leuchtet die LED des Standladers rot.

4. Nach ca. 3 Stunden Ladezeit sollte das Gerät vollständig aufgeladen sein. Die LED Anzeige

leuchtet nun grün. Hinweis: Eine neue oder länger als 2 Monate gelagerte Batterie wird beim ersten Laden nicht die volle Kapazität erreichen. Nach etwa 2-3x vollständigem Laden erreicht Sie die volle Kapazität.

5.1.1. Warnung Niedriger Batteriestand:

Wenn der Batteriestand auf ein niedriges Niveau abfällt, hören Sie eine Sprachansage “Please change battery” alle 5 Sekunden. Es ist nun nicht mehr möglich weitere Funksprüche zu senden. 5.2. Verbindung eines Headsets / Lautsprechermikrofons Verbinden Sie den Stecker des Headsets mit der “Speaker/Mic” Buchse auf der rechten Seite des Funkgerätes. Natürlich können Sie auch jegliche externe Mikrofone/Ohrhörer mit dem Funkgerät verbinden, wenn sie über einen Anschluss mit “Kenwood” Schaltung verfügen. Hinweis: Das Tectalk Worker 2 ist bei Verwendung von externem Zubehör nicht wassergeschützt. Bitte achten Sie darauf, dass die Gummiabdeckung über der Zubehörbuchse geschlossen ist, wenn Sie kein externes Zubehör verwenden. 5.3. Kanalauswahl Die Funkgeräte verfügen über 16 echte PMR446 Kanäle. Die Erweiterung auf 16 Kanäle wurde erst kürzlich (Stand November 2018) von den Behörden freigegeben. Ältere Funkgeräte unterstützen nur 8 PMR446 Kanäle. Wenn Sie das Albrecht Tectalk Worker 2 mit einem älteren 8 Kanal Funkgerät verwenden wollen, dürfen Sie nur die ersten 8 Kanäle des Tectalk Worker 2 verwenden. Diese Kanäle sind mit allen Funkgeräten kompatibel. Kanal Frequenz (MHz) CTCSS/DCS Kanal Frequenz (MHz) CTCSS/DCS 1 446.00625 AUS 9 446.10625 91.5 2 446.01875 AUS 10 446.11875 94.8 3 446.03125 AUS 11 446.13125 97.4 4 446.04375 AUS 12 446.14375 100.0 5 446.05625 AUS 13 446.15625 103.5 6 446.06875 AUS 14 446.16875 107.2 7 446.08125 AUS 15 446.18125 110.9 8 446.09375 AUS 16 446.19375 114.8 Hinweis: nach aktueller Gesetzeslage (Januar 2020) haben noch nicht alle EU Staaten die Verwendung von 16 Kanälen erlaubt. Bitte informieren Sie sich vor der Verwendung über die aktuelle Gesetzeslage.6 Deutsch

6. Senden und Empfangen

Wenn das Funkgerät eingeschaltet wird, ist es automatisch im Empfangsmodus, solange Sie nicht Senden. Wenn ein Funkspruch empfangen wird, leuchtet die Status Anzeige grün. Zum Senden drücken und halten Sie die PTT (Sprech-) Taste und sprechen Sie mit normaler Lautstärke und ca. 5cm Entfernung in das Mikrofon. Die Status Anzeige leuchtet rot während des Sendens. Lassen Sie die PTT Taste am Sende Ihrer Übertragung wieder los.

7. Optionale Funktionen (per Programmiersoftware)

Die folgenden Optionen können per Programmiersoftware (nicht im Lieferumfang) geändert werden. Die Grundeinstellungen der Funkgeräte sind:

• Rauschsperre (Squelch): Stufe 3

• Batteriesparmodus: ein

• Kanal-Besetzt Anzeige: aus

• Sendezeitbegrenzung: ein 7.1. Rauschsperre (Squelch) Die Rauschsperre kann in 9 verschiedenen Stufen eingestellt werden. Durch die Rauschsperre wird der Lautsprecher stumm geschaltet, wenn kein Signal empfangen wird. Wenn der Squelch richtig eingestellt ist, hören Sie nur während des Empfangs Geräusche. Wenn die Rauschsperre zu niedrig eingestellt ist, hören Sie konstant ein leichtes Rauschen. Wenn die Stufe zu hoch gewählt wurde, werden schwache Funksprüche unterdrückt. 7.2. Scan Die SCAN Funktion kann nur auf Kanal 16 aktiviert werden. Um die SCAN Funktion zu verwenden, wählen Sie den Kanal 16 an Ihrem Funkgerät aus. Das Gerät durchsucht dann automatisch die Kanäle 1 bis 15 nach Signalen. Jeder Kanal kann einzeln programmiert werden, ob er im Scan Vorgang mit einbezogen wird oder nicht. Wenn während des SCAN Vorgangs ein Signal gefunden wird, bleibt das Funkgerät automatisch auf diesem Kanal stehen. Empfängt das Gerät für mehr als 5 Sekunden keinen weiteren Funkspruch, so wird der SCAN Vorgang fortgesetzt. 7.3. VOX (Voice Operated Transmission) Mit der VOX Funktion können Funksprüche gesendet werden, ohne dass die PTT Taste gedrückt werden muss. Das Tectalk Worker 2 geht automatisch in den Übertragungsmodus, sobald die VOX Funktion erkennt, dass in das Mikrofon gesprochen wird.

• Die VOX Funktion kann in 5 verschiedenen Abstufungen ausgewählt werden: Stufe 1 bedeutet, dass VOX schon bei sehr geringen Geräuschen aktiviert wird. Stufe 5 bedeutet, dass Sie sehr laut in das Mikrofon sprechen müssen, um VOX zu aktivieren

• Wählen Sie einen Kanal zwischen 1 - 5 (Kanal 1 = Stufe 1 / Kanal 5 = Stufe 5), halten Sie die PTT und Monitor Taste gedrückt und schalten dann das Funkgerät ein, um die VOX Funktion ein- oder auszuschalten. Die VOX Funktion kann nun auf allen Kanälen verwendet werden.

• Wenn ein Funkspruch empfangen wird, kann keine Übertragung per VOX ausgeführt werden7 Deutsch 7.4. Monitor Wenn Sie die Monitor Taste drücken, wird die Rauschsperre kurzzeitig deaktiviert und Sie hören alle Signale inklusive Störgeräusche. Die Monitor Funktion ist sehr hilfreich, wenn Sie die Lautstärke anpassen oder schwache Signale (die von der Rauschsperre unterdrückt werden würden) empfangen wollen. 7.5. Alarm Ton Mit der optionalen Programmiersoftware lässt sich die seitliche Monitor Taste mit einem Alarm Ton (Sirene) belegen. Der Alarm Ton kann dazu genutzt werden, um Leute in der direkten Umgebung zu warnen. Der Ton wird aber nicht per Funk an andere Teilnehmer übertragen. 7.6. Batteriesparmodus Der Batteriesparmodus reduziert den Leistungsverbrauch während der Verwendung. Wenn keine Aktivität (Senden/Empfangen) für 10 Sekunden registriert wird, schaltet das Gerät automatisch in den Batteriesparmodus (wenn aktiviert). 7.7. Kanal-Besetzt Anzeige Die Kanal-Besetzt Anzeige kann für jeden Kanal ein- oder ausgeschaltet werden. Wenn aktiviert, verhindert die Funktion, dass man auf einem bereits belegten Kanal Funksprüche abgeben kann. Wenn Sie in diesem Fall die PTT Taste drücken, wird ein Warnton ausgegeben und Ihre Übertragung geblockt. 7.8. Sprachansagen Um die Sprachansagen zu de-/aktivieren, wählen Sie Kanal 10 aus, halten Sie die PTT und die Monitor Taste gedrückt und schalten nun das Funkgerät ein. Sie können die Sprachansagen in englischer oder chinesischer Sprache auswählen. Um die Sprache zu ändern, wählen Sie Kanal 15 aus und halten nun die PTT und die Monitor Taste gedrückt, bevor Sie das Gerät einschalten. 7.9. CTCSS/DCS CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch) Es sind 38 CTCSS und 83 DCS Töne verfügbar: CTCSS ist ein nicht hörbarer Unterton, während DCS ein digitaler Code ist. Die CTCSS oder DCS ermöglichen es Ihnen ungewünschte Funksprüche zu blocken und nur Nachrichten von Personen mit demselben Ton bzw. Code zu erhalten. 7.10. Sendezeitbegrenzung (Time-Out-Timer) Die Sendezeitbegrenzung verhindert, dass das Funkgerät versehentlich einen Kanal dauerhaft blockiert. Man kann die Sendezeitbegrenzung ausschalten oder zwischen 30 und 300 Sekunden (in 30 Sekunden Schritten) einstellen. Die Übertragung wird nach der eingestellten Zeit automatisch unterbrochen.8 Deutsch

8. Technische Spezikationen

Allgemein Frequenzbereich PMR446: 446.00625 - 446.19375 MHz Kanäle 16 Batterie 1200mAh / 3.7V DC Frequenzstabilität ±2.5ppm Betriebstemperatur -20°C to +50°C Impedanz Antenne 50 Ω Sender Sendeleistung 500mW Maximaler Frequenzhub ≤2.5KHz Störstrahlung ≤7.5µW Benachbarte Kanalleistung ≤-60dB SNR ≥-45dB QT/DQT 0.4±0.1KHz Modulationsempndlichkeit 8-12mV Stromverbrauch ≤400mA Empfänger Empndlichkeit -122dBm(12dB SINAD) Audioleistung 0.4W (an 8 Ohm) Audioverzerrung ≤10% Nachbarkanalselektivität ≥60dB Störunterdrückung ≥65dB Stromverbrauch ≤70mA9 Deutsch

9. Sicherheitshinweise

• Reparaturen sollten nur von Fachhändlern vorgenommen werden

• Nehmen Sie keine Veränderungen am Funkgerät vor

• Die Funkgeräte sollten nicht sehr starker Hitze ausgesetzt werden

• Halten Sie die Funkgeräte von Staub, Wasser und Feuchtigkeit fern

Das Gerät lässt sich nicht einschalten oder schaltet sich automatisch ab

1. Laden Sie die Batterie auf oder legen Sie

einen Ersatzakku ein

2. Ist die Batterie richtig eingelegt?

3. Reinigen Sie die Batteriekontakte vor dem

Auaden Ich kann nicht mit anderen Mitgliedern kommunizieren.

1. Stellen Sie sicher, dass Sie sich auf dem

selben Kanal und Unterkanal (CTCSS/DCS) benden

2. Sie benden sich außerhalb der

Übertragungsreichweite der anderen Funkgeräte Sie hören den anderen Teilnehmer, aber dieser kann Sie nicht hören Ihr Funkgerät ist auf einen der herkömmlichen Kanäle 1-8 eingestellt und Ihr Gesprächspartner verwendet einen der neuen Kanäle 9-16. Wechseln Sie auf den gleichen Kanal wie Ihr Gesprächspartner Andere Teilnehmer hören Sie nur abgebrochen

1. Das Signal ist zu schwach - sie sind zu weit

voneinander entfernt

2. Ist das externe Mikrofon defekt? Bitte

kontaktieren Sie einen Fachhändler Ich höre Funksprüche von anderen Gruppen 1. Andere Benutzer verwenden denselben Kanal wie Sie - wechseln Sie den Kanal

11. Gewährleistungsinformationen

Wir sind verpichtet, jedem Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benutzen der Geräte in den verschiedenen Ländern beizufügen. Sie nden daher diese Informationen im folgenden Text. Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im Display, Gehäusedefekte, abgebrochene Antennen, sowie Defekte durch äußere Einwirkung, wie Korrosion, Überspannung durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem Gerät beruhen.10 Deutsch Bitte wenden Sie sich bei Gewährleistungsansprüchen zunächst unmittelbar an den Händler, bei dem Sie das Gerät erworben haben, oder auch gleich an unseren Servicepartner. Der Händler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das Gerät spezialisierte Serviceadresse nennen. Falls Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau.

12. Elektroschrottgesetz und Recycling

Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie nanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe.

13. Konformitätserklärung

Hiermit erklärt Alan Electronics GmbH, dass die Funkgeräte Tectalk Worker 2 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://service.alan-electronics.de/CE-Papiere/

14. Serviceanschrift und technische Hotline
