Produkttyp	Funkgerät
Marke	Albrecht
Modell	Tectalk Duro XS
Kategorie	PMR446
Abmessungen (L x H x T)	130 x 60 x 40 mm
Gewicht	250 g (mit Akku)
Stromversorgung	Wiederaufladbarer Li-Ion-Akku 3,7 V / 1500 mAh
Betriebsdauer	Ca. 12 h Standby, 8 h Betrieb
Maximale Reichweite	Bis zu 10 km im freien Feld
Anzahl Kanäle	16 PMR446-Kanäle
Untercodes	38 CTCSS-Töne, 83 DCS-Codes
Sendeleistung	0,5 W (ERP)
Hauptfunktionen	VOX, Scanning, Monitor, Energiesparmodus
Display	Hintergrundbeleuchtetes LCD-Display
Widerstandsfähigkeit / Schutz	IP67 (wasserdicht und stoßfest)
Frequenz	446,00625 – 446,19375 MHz
Mitgeliefertes Zubehör	Gürtelclip, USB-Kabel, Akku, Handbuch
Pflege und Reinigung	Mit einem trockenen oder leicht feuchten Tuch reinigen, Lösungsmittel vermeiden
Sicherheit	Nicht extremen Temperaturen aussetzen, Gerät nicht öffnen
Ersatzteile und Reparierbarkeit	Akku, Antenne, Clips separat erhältlich
Allgemeine Informationen	2 Jahre Garantie, professionelle Nutzung und Freizeit

Häufig gestellte Fragen - Tectalk Duro XS ALBRECHT

Wie schalte ich das Funkgerät ein und aus?

Zum Einschalten drehen Sie den Lautstärke/Ein/Aus-Knopf im Uhrzeigersinn, bis Sie ein Klicken hören. Zum Ausschalten drehen Sie gegen den Uhrzeigersinn, bis Sie ein Klicken hören.

Was ist die maximale Reichweite und wie kann ich sie optimieren?

Die Reichweite kann 10 km im freien Feld betragen. Um sie zu optimieren, verwenden Sie das Gerät in der Höhe, vermeiden Sie Hindernisse und halten Sie den Akku geladen.

Wie wechsle ich den Kanal?

Drücken Sie die MENU-Taste, verwenden Sie die + und - Tasten, um den gewünschten Kanal auszuwählen. Bestätigen Sie mit MENU oder der PTT-Taste.

Wie aktiviere ich die VOX-Funktion?

Drücken Sie MENU, bis 'VOX' auf dem Bildschirm erscheint, stellen Sie die Empfindlichkeit (1 bis 5) mit den Pfeiltasten ein. VOX löst die Übertragung per Sprache aus, ohne die PTT-Taste zu drücken.

Wie lade ich den Akku auf?

Schließen Sie das USB-Kabel an das Gerät und ein 5V-Ladegerät an. Die rote LED zeigt den Ladevorgang an. Vollständige Ladung in ca. 3 Stunden.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Wenn das Problem weiterhin besteht, versuchen Sie einen Reset, indem Sie den Akku 30 Sekunden lang entfernen.

Wie verwende ich die Tastensperre?

Halten Sie die LOCK-Taste (oft die mit einem Schloss) 2 Sekunden lang gedrückt. Wiederholen Sie den Vorgang zum Entsperren.

Ist es mit anderen Marken von Funkgeräten kompatibel?

Ja, alle PMR446-Funkgeräte sind auf denselben Kanälen und Untercodes kompatibel. Stellen Sie sicher, dass Sie dieselben Einstellungen vornehmen.

Wie reinige ich das Funkgerät?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie niemals chemische Reinigungsmittel. Reinigen Sie die Akkukontakte mit einem trockenen Tuch.

Wie lagere ich das Gerät langfristig?

Lagern Sie es an einem trockenen, temperaturgemäßigten Ort mit einem Akkuladestand von 50%. Entfernen Sie den Akku bei längerer Lagerung.

BEDIENUNGSANLEITUNG Tectalk Duro XS ALBRECHT

Bedienungsanleitung / Manual

Deutsch / English / Français Español / Italiano

Inhalt

1. Sicherheitshinweise....3
2. Akku einsetzen ....5
3. Aufladen des Akkus 6
4. Bedienelemente des Funkgeräts....7

4.1. Betriebsschalter Ein/Aus und Lautstärkeregler .....7
4.2.Push-To-Talk-Taste (PTT) 7
4.3. Überwachung/Tastensperre 7
4.4. Speicher-Scan- und Scan-Taste 7
4.5. Abwärtstaste......8
4.6. Menütaste (Modus)....8
4.7. Aufwärtstaste......8

1. LCD-Display 9
2. Menümodus....10
3. Allgemeine Bedienungshinweise des Funkgeräts 11
4. Erklärung der Funktionen des Funkgeräts 12

8.1. CTCSS- und DCS-Toncodes....12
8.2. CTCSS einstellen....12
8.3. DCS einstellen .....12
8.4.DTMF-TON....13
8.5. Kompondersystem 13
8.6. Scrambler....14
8.7. Freisprechmodus (VOX) 14
8.8. Empfindlichkeit der Rauschsperre einstellen .....14
8.9. Roger-Piepton 15
8.10. Tastenton....15
8.11.Rufton....16
8.12. Dual-Watch-Modus....16

1. Funkgerät klonen....17

2. Funkgeräte-ID bearbeiten....18

3. Technische Daten ....18
4. 2-jährige europäische Garantie ....22
5. CE-Konformitätserklärung 23
6. Service-Hinweise und Dokumentation......24

1. Sicherheitshinweise

Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät verwenden, und heben Sie sie für späteres Nachschlagen sorgfältig auf!

Wenn Sie ein medizintechnisches Gerät bei sich tragen, konsultieren Sie vor der Verwendung des Funkgeräts Ihren Arzt.

Verwenden Sie das Gerät nicht in potenziell explosionsgefährdeten Umgebungen (z. B. in umittelbarer Nähe von Tankstellen, auf dem Unterdeck eines Schiffes oder in der Nähe eines Kraftstofflagers oder chemischer Produkte).

Schalten Sie das Gerät im Flugzeug oder im Krankenhaus aus.

Nehmen Sie keine Veränderungen an dem Gerät vor. Stellen Sie sicher, dass das Gerät bei einer Beschädigung von einem qualifizierten Fachmann überprüft wird.

Notfalldienste können mit diesem Gerät nicht verständigt werden

Pflege:

Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie für die Reinigung keine Reinigungs- oder Lösungsmittel.

Entfernen Sie den Akku, wenn das Gerät längere Zeit nicht benutzt wird.

Bedienelemente

1 Antenne 8 Aufwärtstaste
2 Ein-/Austaste, Lautstärke	9 PTT-Taste
3 Lautsprecher 10 Überwachung/		Tastensperre
4 Mikrofon 11 Speicher-Scan/Scan
5 LCD 12 Zubehör-Buchse
6 Abwärtstaste 13 Gürtelclip
7 Menü 14 Akku

4 Deutsch

2. Akku einsetzen

Einsetzen

• Stellen Sie sicher, dass Ihr Funkgerät ausgeschaltet ist.
• Richten Sie den Akku unten mit den Führungen an der Rückseite des Funkgeräts aus.
• Drücken Sie den Akku in die Rückseite des Funkgeräts, bis er einrastet.

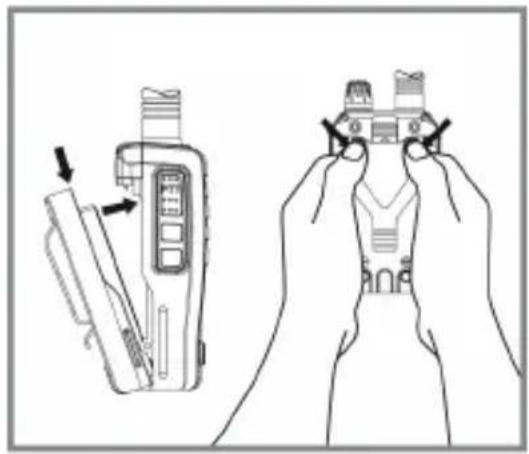

Entfernen

• Stellen Sie sicher, dass Ihr Funkgerät ausgeschaltet ist.
• Drücken Sie auf die Akkuentriegelung und nehmen Sie den Akku aus dem Funkgerät.

3. Aufl aden des Akkus

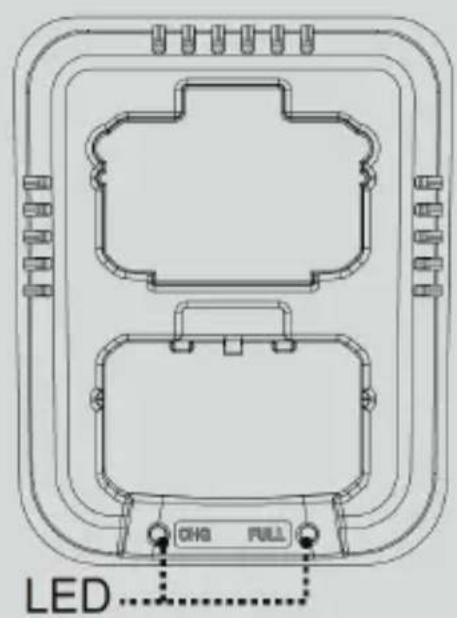

Um Ihr Funkgerät aufzuladen, folgen Sie bitte sorgfältig den nachstehenden Anweisungen:

1. Verbinden Sie das Netzteil mit dem Stromnetz und verbinden Sie die Adapterbuchse des Ladegeräts mit der Ladestation.
2. Nehmen Sie alle Funk-Zubehörteile ab und stellen Sie sicher, dass das Funkgerät ausgeschaltet ist.
3. Setzen Sie das Funkgerät in die Ladestation ein, bis es einrastet. Die LED des Ladegeräts leuchtet rot und der Ladevorgang beginnt. Wenn die LED des Ladegeräts rot oder grün blinkt oder nicht leuchtet, setzen Sie das Funkgerät erneut in die Ladestation ein.
4. Die Ladezeit des Akkus beträgt ca. 4 bis 5 Stunden. Wenn der Akku vollständig geladen ist, leuchtet die grüne LED.

• Eingang: 230 V Wechselstrom
• Ausgang: 12 V Gleichstrom 1 Ah

4. Bedienelemente des Funkgeräts

4.1. Betriebsschalter Ein/Aus und Lautstärkeregler

Drehen Sie den Regler im Uhrzeigersinn, um das Gerät einzuschalten und die Lautstärke zu erhöhen und gegen den Uhrzeigersinn, um die Lautstärke zu verringern und das Funkgerät auszuschalten. Das Funkgerät gibt einen Bestätigungston ab, wenn es eingeschaltet wird.

4.2. Push-To-Talk-Taste (PTT)

Halten Sie die Taste gedrückt, um zu sprechen (senden) und lassen Sie die Taste los, um die Gegenseite zu hören (empfangen). Sie können nur dann mit anderen Funkgeräten kommunizieren, wenn der Kanal und die CTCSS- bzw. DCS-Einstellung mit denen Ihres Geräts identisch sind. Die rote LED leuchtet, während die PTT-Taste gedrückt ist.

Hinweis: Die grüne oder orangene LED leuchtet während des Empfangs. Die grüne LED leuchtet auf den Basiskanälen und die orangefarbene LED auf dem Kanal mit CTCSS oder DCS.

4.3. Überwachung/Tastensperre

Überwachung: Drücken Sie diese Taste kurz, um die Monitorfunktion zu aktivieren. Um die Funktion zu deaktivieren, drücken Sie diese Taste erneut kurz.

Tastensperre: Halten Sie die Taste gedrückt, um die Tastensperre zu aktivieren.

4.4. Speicher-Scan- und Scan-Taste

Scannen des Speichers: Als Werkseinstellung hat Ihr Funkgerät alle Kanäle für die Suche gespeichert. Zum Löschen eines bestimmten Kanals drücken Sie die Taste, während Sie auf dem Kanal sind.

und der Kanal ist nun aus der Scan-Liste gelöscht.

Scan: Halten Sie die Taste gedrückt, um den Scan zu aktivieren.

4.5. Abwärtstaste

Durch Drücken dieser Taste wird die Nummer des Kanals verringert. In einigen Modi wird diese Taste verwendet, um die Funktionseinstellung anzupassen.

4.6. Menütaste (Modus)

Halten Sie die Taste für ca. 2 Sekunden gedrückt, um das Menü aufzurufen. Dann drücken Sie die Taste kurz, um die Menüs zu navigieren.

4.7. Aufwärtstaste

Durch Drücken dieser Taste wird die Nummer des Kanals erhöht. In einigen Modi wird diese Taste verwendet, um die Funktionseinstellung anzupassen.

1. LCD-Display


Nr.	Beschreibung Nr.	Beschreibung
1 Zweikanal-überwachung		11 DCS
2 VOX 12 Time-Out-Timer
3 Tastensperre 13 Scrambler
4 Tastenton 14 Belegte-Kanal-Blockierung
5 Speicher-Scan 15 Kanal-Scan
6 Überwachung 16 Toncode
7 Suchlauffunktion 17 Kompandersystem
8 Akkustatus 18 Roger-Piepton
9 Akkukapazität 19 5-Ton
10	CTCSS	20	Energiesparen

6. Menümodus

Der Menümodus ermöglicht Ihnen die Einrichtung und die Bearbeitung der grundlegenden Funktionen. Halten Sie zum Aufrufen des Menümodus die Menütaste gedrückt.

Mit mehrmaligem Tastendruck durchläuft das Funkgerät die verschiedenen Funktionen.

Das Display des Funkgeräts zeigt die aktuellen Funktionen an. Die aktuelle Einstellung und das zugehörige Symbol wird angezeigt. Verwenden Sie die Aufwärts-/ Abwärtstasten, um den Wert des jeweils ausgewählten Menüs zu ändern.

Drücken Sie die PTT-Taste oder warten Sie ca. 5 Sekunden, um die Änderung zu bestätigen.

Anzeige Funktion Einstellungen
	Ändern des CTCSS-Tones	1 bis , 73 of
	Ändern des DCS-Codes	1 bis , 208 of
	DTMF-Ton Ein/Aus	on, of
	Kompander Ein/Aus	on, of
	Scrambler Ein/Aus	on, of
	Sprachaktivierung und Auswahl der Empfi ndlichkeit	1, 2, 3 4 of
	Auswahl des Rauschsperrepegels	1, 2, 3 4 5 of

10 Deutsch

Anzeige Funktion Einstellungen
	Roger-Ton Ein/Aus	on, of
	Tastenton Ein/Aus	on, of
	Ruf (Paging)Tonauswahl	of, 1, 2, 3, 4, 5
	HintergrundbeleuchtungEin/Aus	on, of
	Dual-Watch-Aktivierungund Kanalwahl	bis, 8 of

7. Allgemeine Bedienungshinweise des Funkgeräts

Der PMR-446 Funkdienst, den dieses Funkgerät nutzt, verwendet abwechselnd gemeinsame Kanäle. Dies bedeutet, dass andere Benutzer und Gruppen auch alle beliebigen Kanal- und CTCSS-/DCS-Einstellungen benutzen können. Um mit anderen PMR446-Funkgeräten kommunizieren zu können, müssen alle Geräte auf den gleichen Kanal und den gleichen CTCSS-/DCS Code eingestellt werden.

Wenn die Kombination, die Sie gewählt haben, bereits im Einsatz ist, treffen Sie bitte eine alternative Auswahl.

1. Schalten Sie Ihr Funkgerät ein.
2. Prüfen und ändern Sie ggf. den Kanal und
   CTCSS-/DSC-Einstellungen.
3. Zum Sprechen halten Sie das Funkgerät aufrecht, ca. 5 cm vom Mund entfernt, dann drücken Sie die PTT-Taste. Sprechen Sie langsam und deutlich in das Funkgerät.

Lassen Sie die PTT-Taste los, wenn Sie mit dem Sprechen fertig

sind.

Sie hören Nachrichten von anderen Funkgeräten, die in Ihrer Reichweite sind und den gleichen Kanal und die CTCSS-/CTS-Einstellung haben.

8. Erklärung der Funktionen des Funkgeräts

8.1. CTCSS- und DCS-Toncodes

Das Funkgerät ist mit 73 CTCSS-Subcodes und 208 DCS-Codes ausgestattet.

Auf jedem Kanal kann jeweils nur ein CTCSS-Ton oder ein DCS-Code verwendet werden. Die Auswahl eines DCS Codes überschreibt alle CTCSS-Einstellungen. Wenn die anderen Geräte nicht über die gleichen CTCSS- bzw. DSC-Funktionen verfügen, müssen Sie diese an Ihrem gerät Ihres Geräts auf „AUS“ einstellen, um die anderen Geräte hören zu können. Bitte beachten Sie, dass CTCSS, noch DCS verhindert, dass andere Nutzer von Funkgeräten Ihr Gespräch mithören. Sie erlauben Ihnen einfach,

8.2. CTCSS einstellen

Um den analogen den CTCSS Tone zu ändern, drücken Sie die Menütaste (MODE), bis das CTCSS-Symbol und die CTCSS-Nummer blinken. Verwenden Sie die Aufwärts- oder Abwärtstaste, um den gewünschten Code auszuwählen. Drücken Sie die PTT- oder Modustaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern. Das CTCSS-Symbol erscheint, wenn ein analoger CTCSS-Ton ausgewählt wird.

8.3. DCS einstellen

Um den DCS-Code zu ändern, drücken Sie die Menütaste (MODE), bis das DCS-Symbol und die DCS-Codenummer blinken. Verwenden Sie die Aufwärts- oder Abwärtstaste, um den gewünschten Code auszuwählen. Drücken Sie

12 Deutsch

die PTT- oder Modustaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern. Das DCS-Symbol erscheint, wenn ein DCS-Code ausgewählt wird.

Sobald ein CTCSS- oder DCS-Code ausgewählt wurde, können Sie die Tonfunktion bequem deaktivieren oder wieder aktivieren.

Halten Sie die Monitor-Taste gedrückt, um die Tonfunktion zu deaktivieren oder wieder zu aktivieren. Die Tonfunktion kann nur aktiviert werden, wenn ein Toncode ausgewählt wurde.

8.4. DTMF-TON

Der DTMF-Ton ist eine Kombinationen kurzer Töne. Die DTMF-Ton leitet bei jedem Drücken der PTT-Taste, die entsprechende Nachricht ein.

Diese Auswahl ermöglicht es der anderen

Partei, Ihre ursprüngliche Nachricht nicht zu verpassen, selbst wenn das Audio der anderen Partei für den Empfang dieser Nachricht noch nicht offen war. Dies kann aktiviert oder deaktiviert werden.

8.5. Kompandersystem

Wenn der Kompander aktiviert ist, werden vom Funkgerät die Hintergrundgeräusche eliminiert und durch Abschneiden der hohen und tiefen Frequenzen wird ein klarer Klang erzeugt. Benutzer, die den unbehandelten Klang bevorzugen, sollten das Funkgerät mit nicht aktiviertem Kompander verwenden.

Um die Einstellung zu ändern, drücken Sie die Modustaste, bis das Kompandersymbol und die aktuelle Einstellung angezeigt werden. Verwenden Sie die Aufwärts- oder Abwärtstaste, um die Einstellung zu ändern. Drücken Sie die PTT- oder Modustaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern.

Das Kompandersymbol erscheint, wenn das Kompandersystem aktiv ist.

8.6. Scrambler

Ihr Funkgerät verfügt über eine Stimm-Verschlüsselung (Scrambler), die das Bandumkehr-Verfahren nutzt.

Der Scrambler ist kompatibel mit vielen Scramblern die von anderen Herstellern

verwendet werden, sodass Sie verschlüsselte Kommunikation mit anderen Funkgeräten führen können. Diese Funktion kann aktiviert oder deaktiviert werden.

Zum Ändern wird das Scramblersymbol angezeigt. Verwenden Sie die Aufwärts- oder Abwärtstaste, um die Einstellung zu ändern. Drücken Sie die PTT- oder Modustaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern.

Das Scramblersymbol erscheint.

8.7. Freisprechmodus (VOX)

Bei Auswahl des Freisprechmodus (VOX) sendet das Funkgerät automatisch, wenn das Mikrofon ein Geräusch (wie Ihre Stimme) erkennt.

Der Freisprechmodus kann mit dem internen

Mikrofon oder geeignetem Audio-Zubehör (separat erhältlich) verwendet werden. Um eine versehentliche Bedienung zu vermeiden und die Wirkung von Hintergrundgeräuschen zu verringern, gibt es 3 Einstellungen für die Mikrofonempfändlichkeit und Aus.

Um die VOX-Empfi ndlichkeit auszuwählen, drücken Sie die Modustaste, bis das VOX-Symbol und die aktuelle Einstellung erscheinen. Verwenden Sie die Aufwärts- oder Abwärtstaste, um die Empfi ndlichkeit zu ändern (3 ist am empfi ndlichsten). Drücken Sie die PTT- oder Modustaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern.

8.8. Empfindlichkeit der Rauschsperre einstellen

Diese Funktion ermöglicht es, die Rauschsperre Ihres Funkgeräts anzupassen.

Um den Pegel der Rauschsperre zu ändern, drücken Sie die Modustaste, bis der Squelch-Modus angezeigt wird.

14 Deutsch

Die aktuelle Squelch-Einstellung blinkt. Verwenden Sie die Aufwärts- oder Abwärtstaste, um die Einstellung zu ändern. Drücken Sie die PTT-Taste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern. Es gibt 5 Pegel für die Rauschsperre. Stufe 1 ist die empfi ndlichste (offen) und Stufe 5 ist die am wenigsten empfi ndliche (geschlossen). Auto ist die optimale Werkseinstellung und „Aus“ ist offen, mit konstantem statischem Rauschen.

8.9. Roger-Piepton

Der Roger-Piepton ist ein kurzer Ton, der automatisch dem Ende Ihrer Übertragungen hinzugefügt wird, um anderen Benutzern anzuzeigen, dass Sie mit dem Sprechen fertig sind. Sie können den Roger-Piepton je nach Bedarf aktivieren oder deaktivieren.

Um die Roger-Beep-Einstellung zu ändern, drücken Sie die Modustaste, bis das Roger-Piepton-Symbol und die aktuelle Einstellung angezeigt werden. Verwenden Sie die Aufwärts- oder Abwärtstaste, um die Einstellung zu ändern. Drücken Sie die PTT- oder Funktionstaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern.

Das Roger-Piepton-Symbol erscheint, wenn der Roger-Piepton aktiv ist.

8.10. Tastenton

Wenn der Tastenton aktiviert ist, gibt Ihr Funkgerät einen Bestätigungston ab, wenn Sie eine Taste drücken. Sie können den Tastenton je nach Bedarf aktivieren oder deaktivieren. Um die Einstellung für den Tastenton zu ändern, drücken Sie die Modestaste, bis das Tastenton-Symbol erscheint. Verwenden Sie die Aufwärts- oder Abwärtstaste, um die Einstellung zu ändern. Drücken Sie die PTT- oder Funktionstaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern.

Das Tastenton-Symbol erscheint, wenn der Tastenton aktiv ist.

8.11. Rufton

Um andere Benutzer auf Ihre Nachricht aufmerksam zu machen und deren Aufmerksamkeit zu gewinnen, können Sie durch zweimaliges schnelles Drücken der PTT-Taste eine Anruf-Alarmmelodie senden. Es gibt fünf unterschiedliche Anrufalarmtöne und Aus.

Um die Anruf-Alarmmelodie zu ändern, drücken Sie die Modustaste, bis das Anrufsymbol angezeigt wird.

Verwenden Sie die Aufwärts- oder Abwärtstaste, um die Einstellung zu ändern. Drücken Sie die PTT- oder Funktionstaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern.

8.12. Dual-Watch-Modus

Im Dual-Watch-Modus können Sie zwei Kanäle überwachen, einen primären Kanal und den Dual-Watch-Kanal. Wenn auf einem der Kanäle ein Signal empfangen wird, unterbricht das Gerät den Scan und wartet 5 Sekunden ab, bevor es den Dual-Watch-Modus fortsetzt. Um den Dual-Watch-Modus zu aktivieren wählen Sie zunächst einen Funkkanal als primären Kanal. Um den Dual-Watch-Kanal auszuwählen, drücken Sie die Modustaste, bis das Dual-Watch-Symbol und die aktuelle Einstellung erscheinen. Verwenden Sie die Aufwärts- oder Abwärtstaste, um den gewünschten Dual-Watch-Kanal auszuwählen. Drücken Sie die PTT- oder Modustaste oder warten Sie 5 Sekunden, um Ihre Wahl zu speichern und die Dual-Watch-Funktion zu aktivieren.

Die Anzeige des Funkgeräts schaltet zwischen dem Primären- und dem Dual-Watch-Kanal um und das Dual-Watch-Symbol erscheint. Um die Dual-Watch-Funktion zu deaktivieren, drücken Sie zunächst die Funktionstaste und dann die SCAN-Taste.

Wenn Sie die PTT-Taste drücken, während Sie im Dual-Watch-Modus ein Signal empfangen, sendet das Funkgerät auf dem aktuell angezeigten Kanal. Wenn Sie die PTT-Taste drücken, wenn kein Signal anliegt, sendet das Funkgerät auf dem primären Kanal.

9. Funkgerät klonen

1. Verbinden Sie zwei Funkgeräte (Master und Slave) mit einem Klonkabel.
2. Schalten Sie das Master-Funkgerät durch gleichzeitiges Drücken der PTT-Taste und der Modustaste (M) ein. Die LED des Funkgeräts blinkt grün.
3. Schalten Sie das oder die Slave-Funkgerät(e) durch gleichzeitiges Drücken der PTT-Taste und der Modustaste (M) ein. Die LED des jeweiligen Funkgeräts blinkt grün.
4. Halten Sie die Tasten des Master-Funkgeräts gedrückt, bis die LEDs des Master- und Slave-Funkgeräts grün leuchten. Während des Klonens blinkt die LED des jeweiligen Slave-Funkgeräts und schaltet zwischen grün, orange und rot um.
5. Schalten Sie die Funkgeräte aus und wieder ein.
6. Trennen Sie das Klonkabel von den Funkgeräten ab.

10. Funkgeräte-ID bearbeiten

Eine bis zu 3-stellige Funkgeräte-ID kann bei eingeschaltetem Funkgerät programmiert werden. Richten Sie diese Funkgeräte-ID individuell ein, um Ihr Funkgerät zu identifizieren.

Zum Aufrufen des Bearbeitungsmodus der Funkgeräte-ID schalten Sie das Funkgerät mit gedrückter Menütaste ein.

1. Die erste Stelle blinkt.
2. Mit der Aufwärts- oder Abwärtstaste ändern Sie die Ziffer.
3. Drücken Sie die Menütaste, um zur nächsten Stelle zu springen.
4. Wiederholen Sie die Schritte 2 und 3.
5. Schalten Sie das Funkgerät aus, um die Änderung zu übernehmen.

Fehlerbehebung

Wenn Sie Probleme mit Ihrem Tectalk Duro XS bekommen, überprüfen Sie zunächst den Akku-Ladezustand, da eine niedrige Akkuleistung zu Problemen wie schlechter Übertragung, schwachem Empfang und reduzierter Klangqualität führen kann.

Dann schauen Sie sich das Handbuch und die Anzeige des Funkgeräts an, um sicherzustellen, dass eine Funktion (z. B. VOX oder Tastensperre) nicht versehentlich aktiviert wurde.

11. Technische Daten

1) Betriebsfrequenzen (in MHz):

Kanal Frequenz Kanal Frequenz

2) Kanalabstand: 12,5 kHz
3) Spannungsversorgung: 1 x Lithium-Ionen-Akku 1200 mAh/7,4 V

18 Deutsch

4) CTCSS Tabelle

Nein	Hz	Nein	Hz	Nein	Hz	Nein	Hz
1	67,0	21	136,5	41	183,5	61	110,7
2	71,9	22	141,3	42	189,9	62	120,0
3	74,4	23	146,2	43	196,6	63	131,1
4	77,0	24	151,4	44	199,5	64	141,1
5	79,7	25	156,7	45	206,5	65	150,7
6	82,5	26	162,2	46	229,1	66	160,8
7	85,4	27	167,9	47	254,1	67	171,4
8	88,5	28	173,8	48	165,5	68	181,4
9	91,5	29	179,9	49	171,3	69	190,6
10	94,8	30	186,2	50	177,3	70	201,3
11	97,4	31	192,8	51	60,7	71	211,6
12	100,0	32	203,5	52	62,5	72	221,5
13	103,5	33	210,7	53	64,7	73	230,3
14 10	7,2 34	218,1 54	40,8
15 11	0,9 35	225,7 55	51,0
16 11	4,8 36	233,6 56	61,0
17 11	8,8 37	241,8 57	71,2
18 12	3,0 38	250,3 58	80,8
19 12	7,3 39	69,3 59	91,1
20 13	1,8 40	159,8 60	101,3

5) DCS Tabelle:

Nein Code	Nein Code	Nein Code	Nein Code	Nein Code	Nein Code	Code
1 23 46	346 91	252 136	I226 181	I712
2 25 47	351 92	255 137	I243 182	I723
3 26 48	364 93	266 138	I244 183	I731
4 31 49	365 94	274 139	I245 184	I732
5 32 50	371 95	325 140	I251 185	I734
6 43 51	411 96	332 141	261 186	I743
7 47 52	412 97	365 142	I263 187	I754
8 51 53	413 98	446 143	I265 188	I053
9 54 54	423 99	452 144	I271 189	I122
10 65 55	431 100	454 145	I306 190	I036
11 71 56	432 101	455 146	I311 191	I145
12 72 57	445 102	462 147	I315 192	I212
13 73 58	464 103	523 148	I331 193	I225
14 74 59	465 104	526 149	I343 194	I246
15	114	60	466	105	I023	150	I346	195	I252
16	115	61	503	106	I025	151	I351	196	I255
17	116	62	506	107	I026	152	I364	197	I266
18 125	63 516	108 I031	153 I365	198 I274
19 131	64 532	109 I032	154 I371	199 I325
20	132	65	546	110	I043	155	I411	200	I332
21	134	66	565	111	I047	156	I412	201	I365
22	143	67	606	112	I051	157	I413	202	I446
23	152	68	612	113	I054	158	I423	203	I452
24	155	69	624	114	I065	159	I431	204	I454
25	156	70	627	115	I071	160	I432	205	I455
26	162	71	631	116	I072	161	I445	206	I462
27	165	72	632	117	I073	162	I464	207	I523
28	172	73	654	118	I074	163	I465	208	I526
29 174	74 662	19 I114	164 I466
30 205	75 664	20 I115	165 I503
31 223	76 703	21 I116	166 I506
32 226	77 712	22 I125	167 I516
33 243	78 723	23 I131	168 I532
34 244	79 731	24 I132	169 I546
35 245	80 732	25 I134	170 I565
36 251	81 734	26 I143	171 I606
37 261	82 743	27 I152	172 I612
38 263	83 754	28 I155	173 I624
39 265	84 53 12	9 I156	174 I627
40 271	85 122	130 I162	175 I631
41 306	86 36 13	1 I165	176 I632
42 311	87 145 1	132 I172	177 I654
43 315	88 212	133 I174	178 I662
44 331	89 225	134 I205	179 I664
45 343	90 246	135 I223	180 I703

12. 2-jährige europäische Garantie

Der Vertriebshändler, Händler oder Einzelhandel garantiert dem ersten Ersterwerber dieses Produkts, dass, falls sich dieses Produkt oder ein Teil davon innerhalb von 2 Jahren nach dem Kauf bei normaler Nutzung und unter normalen Bedingungen aufgrund eines Materialfehlers oder fehlerhafter Verarbeitung als defekt erweist, solche Defekte nach dem Ermessen des Unternehmens durch Reparatur oder Austausch gegen ein neues oder aufbereitetes Produkt behoben werden, ohne dass dem Kunden dadurch Kosten für Ersatzteile oder Arbeit entstehen. Um Reparatur oder Ersatz gemäß diesen Garantiebestimmungen zu erhalten, muss dieses Produkt mit Garantienachweis (z. B. Rechnung mit Kaufdatum) und Beschreibung des Defekts beim Lieferanten, Händler oder seinem autorisierten Kundendienst eingereicht werden.

Das Unternehmen übernimmt keine Haftung für die Kommunikationsreichweite dieses Produktes. Die Garantie gilt nicht für Produkte oder Teile davon, die nach dem Ermessen des Unternehmens durch Veränderungen am Gerät, falsche Installation, falsche Handhabung, Missbrauch, Fahrlässigkeit, Unfall oder durch Entfernen oder Unkenntlichmachung der Seriennummer bzw. des Barcodes Schaden erlitten haben. Die Gewährleistung erstreckt sich nicht auf Zubehörteile oder Probleme, die auf nicht zugelassenes oder nicht empfohlenes Zubehör wie Batterien, externe Stromversorgungen und durch externe Stromversorgungen verursachte Überspannung, Glühbirnen, defekte Antennen, defekte Gürtelhalter, defektes oder beschädigtes Acrylglas und Gehäuseteile zurückzuführen sind. Wenden Sie sich bitte an Ihren Fachhändler oder den Verkäufer Ihres Funkgerätes. Wenn Sie das Funkgerät in Deutschland gekauft haben, können Sie es auch direkt an unseren Service-Partner schicken (Adresse siehe letzte Seite).

13. CE-Konformitätserklärung

CE

Dieses Gerät erfüllt alle einschlägigen europäischen Normen und Bestimmungen für den PMR-446-Funkbetrieb. Dieses Funkgerät darf nur in der EU und in Staaten verwendet werden, welche die R&TTE-Richtlinie der Europäischen Union

anwenden. Es gibt jedoch eine Einschränkung für Benutzer in Italien: Zum Zeitpunkt des Drucks dieser Bedienungsanleitung ist vor der erstmaligen Verwendung dieses Funkgeräts eine einmalige Zahlung erforderlich. Dies betrifft jedoch nicht Touristen, die das Funkgerät nur im Urlaub verwenden.

Dieses Gerät entspricht den europäischen R&TTE-, EMV- und Niederspannungsgeräte-Richtlinien und den harmonisierten Normen EN 300 296-2 V1.4.1, EN 301 489-1 V1.9.2, EN 301 489-05 V1.3.1 und EN 60 950-1:2006 2nd Ed. Die Verwendung des Geräts ist in folgenden Ländern zulässig:

AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK, SM, UK

Lütjensee, 02.10.2015

Alan Electronics GmbH

14. Service-Hinweise und Dokumentation

Unsere technische Dokumentation wird regelmäßig aktualisiert. Sie können jederzeit die neuesten Versionen von Bedienungsanleitungen, technischen Dokumenten, die zweisprachige Originalkonformitätserklärung sowie Wartungshinweise und Antworten auf häufig gestellte Fragen von unserem Server unter der folgenden Adresse herunterladen.

http://www.service.alan-electronics.de

Entsorgung defekter elektronischer Artikel

Gemäß der europäischen EEAG-Richtlinie dürfen elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgt werden. Die örtlichen Gemeinden stellen Behälter für die Entsorgung von Elektroschrott bereit. Bitte nutzen Sie diese Möglichkeit, es ist Ihr Beitrag für eine ordnungsgemäße Verwertung von elektronischem Material und es kostet Sie nichts.

Service-Partner in Deutschland (nur für in Deutschland verkaufte Funkgeräte):

Alan Service c/o Transerv 2000 Repair Service GmbH & Co. KG

Robert-Bosch-Str. 35, 64625 Bensheim

Tel.: (+49) (0) 6251 9856 0 55 E-Mail: [e-mail]

In anderen Ländern wenden Sie sich bei technischen Problemen bitte an Ihren örtlichen Fachhandel.

Druckfehler vorbehalten. © 2015 Alan Electronics GmbH

24 Deutsch

ALBRECHT®

Tectalk Duro XS

Lütjensee, 02.10.2015

Alan Electronics GmbH

Lütjensee, 02.10.2015

N.D.

Alan Electronics GmbH

Lütjensee, 02.10.2015

Alan Electronics GmbH

Lütjensee, 02.10.2015

Alan Electronics GmbH
