Produkttyp	Hochdruckreiniger
Marke	Kärcher
Modell	K 7 Power Control
Versorgungsspannung	230 V ~ 50 Hz
Leistungsaufnahme	3,0 kW
Schutzart	IPX5
Schutzklasse	I
Empfohlene Sicherung	16 A (träge)
Betriebsdruck	15 MPa
Maximaldruck	18 MPa
Wasserdurchfluss	9,2 l/min
Maximaldurchfluss	10 l/min
Reinigungsmitteldurchfluss	0,3 l/min
Max. Zulauftemperatur	60 °C
Max. Saughöhe	0,5 m
Abmessungen (L × B × H)	458 × 330 × 666 mm
Betriebsgewicht	19,1 kg
Schalldruckpegel	80 dB(A)
Schallleistungspegel	96 dB(A)
Auto-Stop-Funktion	Ja
Motorschutz	Ja
Reinigungsmittelsystem	Plug 'n' Clean
Inklusive Lanzen	Vario Power + Rotabuse

Häufig gestellte Fragen - K 7 Power Control Kärcher

Wie verwende ich das Reinigungsmittel mit dem K 7 Power Control?

Um das Reinigungsmittel zu verwenden, entfernen Sie den Deckel der Plug 'n' Clean-Flasche und drücken Sie diese kopfüber in den vorgesehenen Anschluss. Verwenden Sie die Vario Power-Lanze und drehen Sie sie auf die Position MIX. Sprühen Sie das Reinigungsmittel auf die trockene Oberfläche, lassen Sie es einwirken, ohne dass es trocknet, und spülen Sie dann mit dem Hochdruckstrahl ab.

Was tun, wenn das Gerät nicht unter Druck kommt?

Überprüfen Sie zunächst, ob der Wasserhahn vollständig geöffnet ist und die Zufuhr ausreichend ist (mind. 12 l/min). Reinigen Sie das Sieb im Wasserzulaufanschluss. Entlüften Sie das Gerät, indem Sie es ohne Lanze maximal 2 Minuten lang laufen lassen. Wenn das Problem weiterhin besteht, überprüfen Sie die Düse: Reinigen Sie sie mit einer Nadel.

Wie entlüfte ich das Gerät?

Schalten Sie das Gerät ein, ohne eine Lanze anzuschließen. Betätigen Sie den Hebel der Spritzpistole und warten Sie, bis blasenfreies Wasser austritt (maximal 2 Minuten). Lassen Sie den Hebel los und verriegeln Sie ihn. Beachten Sie im Saugbetrieb die maximale Saughöhe von 0,5 m.

Wie reinige ich das Wasserzulaufsieb?

Trennen Sie das Gerät vom Stromnetz und entfernen Sie die Kupplung vom Wasserzulaufanschluss. Verwenden Sie eine Flachzange, um das Sieb herauszuziehen. Reinigen Sie es unter fließendem Wasser und setzen Sie es wieder ein. Überprüfen Sie vor dem Wiedereinsetzen, ob es unbeschädigt ist.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Richten Sie den Hochdruckstrahl niemals auf Personen, Tiere, unter Spannung stehende elektrische Geräte oder das Gerät selbst. Verriegeln Sie die Spritzpistole während der Pausen. Ziehen Sie vor Wartungsarbeiten stets den Netzstecker. Halten Sie bei lackierten Oberflächen einen Mindestabstand von 30 cm ein.

Wie lagere ich das Gerät über den Winter?

Entleeren Sie das Gerät vollständig: Schließen Sie die Wasserzufuhr, trennen Sie den Schlauch von der Pistole, schalten Sie das Gerät für 1 Minute ein, um Restwasser abzulassen, und schalten Sie es dann aus. Lagern Sie Gerät und Zubehör in einem frostfreien Raum.

Welche Lanzen sind im Lieferumfang enthalten?

Der K 7 Power Control wird mit zwei Lanzen geliefert: der Vario Power-Lanze für alltägliche Aufgaben (einstellbarer Druck) und der Rotabuse-Lanze für hartnäckigen Schmutz (rotierender Strahl).

Wie transportiere ich das Gerät?

Für den Handtransport verwenden Sie die Tragegriffe. Zum Ziehen ziehen Sie den Teleskopgriff bis zum Einrasten heraus. Vor dem liegenden Transport entfernen Sie die Reinigungsmittelflasche und verschließen sie. Stellen Sie sicher, dass das Gerät im Fahrzeug nicht verrutscht.

Das Gerät startet nicht, was tun?

Überprüfen Sie, ob der Stecker eingesteckt ist und die Netzspannung mit dem Typenschild übereinstimmt. Wenn der Motor überlastet ist (Motorschutz ausgelöst), schalten Sie das Gerät aus, lassen Sie es 1 Stunde abkühlen und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-Kärcher-Zubehör und -Ersatzteile. Diese gewährleisten einen sicheren Betrieb. Besuchen Sie www.kaercher.com oder wenden Sie sich an Ihren autorisierten Händler für die Referenznummern.

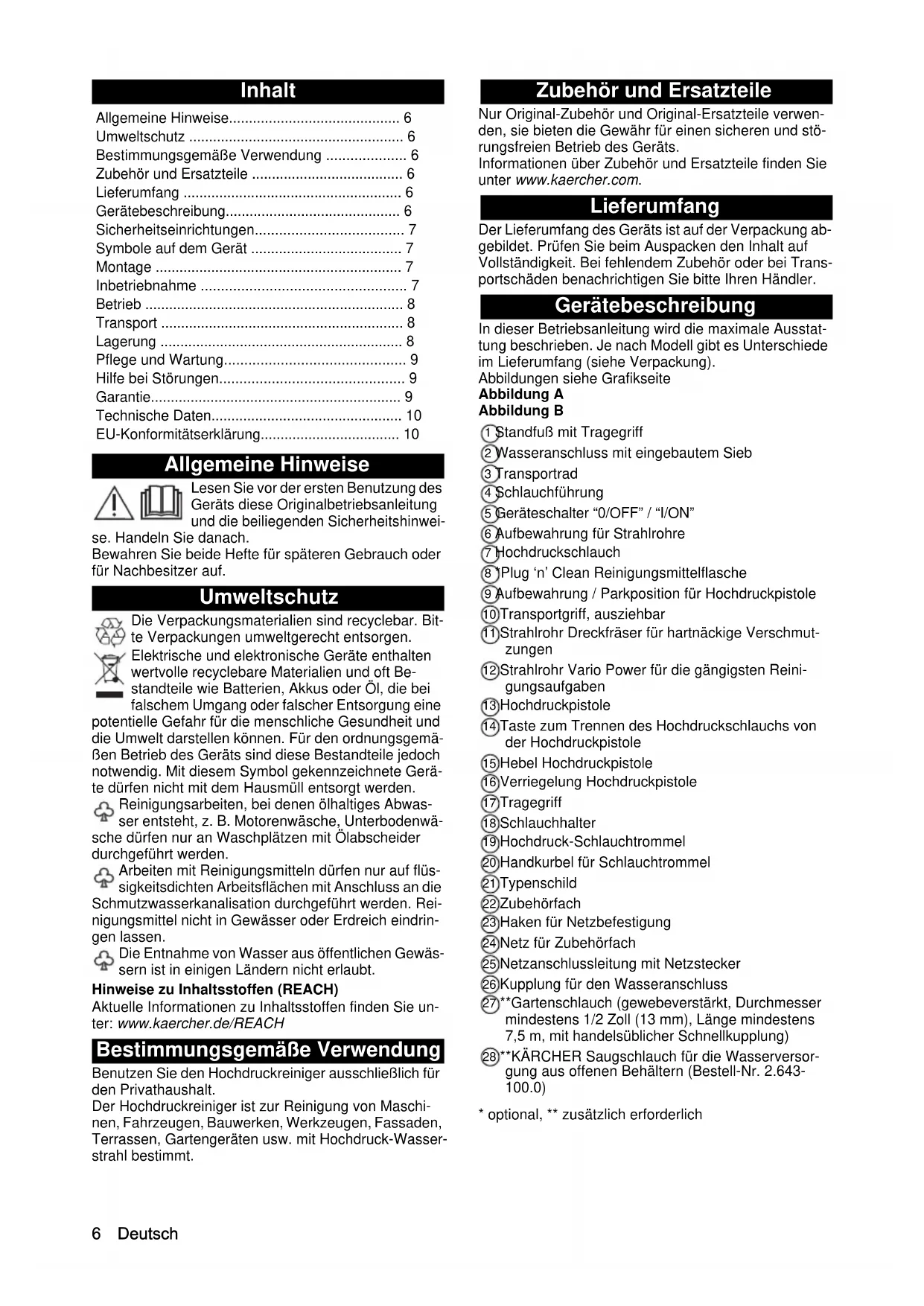

BEDIENUNGSANLEITUNG K 7 Power Control Kärcher

Allgemeine Hinweise.... 6

Umweltschutz 6

Bestimmungsgemäße Verwendung 6

Zubehör und Ersatzteile 6

Lieferumfang 6

Gerätebeschreibung.... 6

Sicherheitseinrichtungen.... 7

Symbole auf dem Gerät 7

Montage 7

Inbetriebnahme 7

Betrieb 8

Transport 8

Lagerung 8

Pflege und Wartung....9

Hilfe bei Störungen....9

Garantie....9

Technische Daten.... 10

EU-Konformitätserklärung.... 10

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei-

se. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Reinigungsarbeiten, bei denen ölhaltiges Abwasser entsteht, z. B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider chgeführt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an die mutzwasserkanalisation durchgeführt werden. Reingsmittel nicht in Gewässer oder Erdreich eindrinlassen.

Die Entnahme von Wasser aus öffentlichen Gewässern ist in einigen Ländern nicht erlaubt.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Bestimmungsgemäße Verwendung

Benutzen Sie den Hochdruckreiniger ausschließlich für den Privathaushalt.

Der Hochdruckreiniger ist zur Reinigung von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl bestimmt.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Grafikseite

Abbildung A

Abbildung B

① Standfuß mit Tragegriff
② Wasseranschluss mit eingebautem Sieb
③ Transportrad
4 Schlauchführung
⑤ Geräteschalter "0/OFF" / "I/ON"
⑥ Aufbewahrung für Strahlrohre
⑦ Hochdruckschlauch
⑧*Plug 'n' Clean Reinigungsmittelflasche
⑨ Aufbewahrung / Parkposition für Hochdruckpistole
⑩Transportgriff, ausziehbar
⑪Strahlrohr Dreckfräser für hartnäckige Verschmutzungen

⑫Strahlrohr Vario Power für die gängigsten Reinigungsaufgaben

13 Hochdruckpistole

⑭Taste zum Trennen des Hochdruckschlauchs von der Hochdruckpistole

⑮Hebel Hochdruckpistole

⑯Verriegelung Hochdruckpistole

⑰ Tragegriff

18Schlauchhalter

⑲Hochdruck-Schlauchtrommel

20 Handkurbel für Schlauchtrommel

21 Typenschild

22Zubehörfach

23Haken für Netzbefestigung

24 Netz für Zubehörfach

25Netzanschlussleitung mit Netzstecker

26 Kupplung für den Wasseranschluss

27**Gartenschlauch (gewebeverstärkt, Durchmesser mindestens 1/2 Zoll (13 mm), Länge mindestens 7,5 m, mit handelsüblicher Schnellkupplung)

28**KÄRCHER Saugschlauch für die Wasserversorgung aus offenen Behältern (Bestell-Nr. 2.643-100.0)

* optional, ** zusätzlich erforderlich

Sicherheitseinrichtungen

▲VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz.

Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Geräts.

Verriegelung Hochdruckpistole

Die Verriegelung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Geräts.

Auto-Stopp-Funktion

Wenn der Hebel an der Hochdruckpistole losgelassen wird, schaltet der Druckschalter die Pumpe ab und der Hochdruckstrahl stoppt. Wenn der Hebel gedrückt wird, schaltet die Pumpe wieder ein.

Motorschutzschalter

Bei zu hoher Stromaufnahme schaltet der Motorschutzschalter das Gerät ab.

Symbole auf dem Gerät

Den Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Das Gerät vor Frost schützen.

Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Montage

Abbildungen siehe Grafikseite.

Die mitgelieferten Schrauben und den dazu passenden Schraubendreher bereitlegen.

Vor der Inbetriebnahme die lose beigelegten Teile an das Gerät montieren.

Zubehörnetz montieren

1. Das Zubehörnetz in die Haken einhängen. Abbildung C

Hochdruckschlauch durch Schlauchführung stecken

1. Den Hochdruckschlauch von hinten durch die Schlauchführung stecken. Abbildung D

Kupplung für den Wasseranschluss montieren

1. Die Kupplung für den Wasseranschluss auf den Wasseranschluss des Geräts schrauben. Abbildung E

Inbetriebnahme

Hinweis

Achten Sie darauf, dass die maximal zulässige Netzimpedanz am Anschlusspunkt (siehe Kapitel Technische Daten) nicht überschritten wird.

Bei Unklarheiten bezüglich der an Ihrem Anschlusspunkt vorliegenden Netzimpedanz setzen Sie sich bitte mit Ihrem Energieversorgungsunternehmen in Verbindung.

1. Das Gerät auf eine ebene Fläche stellen.

2. Bei Geräten mit Schlauchtrommel: Den Hochdruckschlauch komplett von der Schlauchtrommel abwickeln.

3. Bei Geräten ohne Schlauchtrommel: Den Hochdruckschlauch komplett abwickeln und mögliche Schlaufen und Verdrehungen lösen.

4. Den Hochdruckschlauch vollständig durch die Schlauchführung nach vorne ziehen.
5. Den Hochdruckschlauch in die Hochdruckpistole stecken, bis dieser hörbar einrastet.

Hinweis

Auf die richtige Ausrichtung des Nippels achten.

Abbildung F

1. Die sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen.
2. Den Netzstecker in eine Steckdose stecken.

Wasserversorgung

Anschlusswerte siehe Typenschild oder Kapitel Technische Daten.

Vorschriften des Wasserversorgungsunternehmens beachten.

ACHTUNG

Schäden durch verunreinigtes Wasser

Verunreinigungen im Wasser können die Pumpe und das Zubehör beschädigen.

Zum Schutz empfiehlt KÄRCHER die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnummer 4.730-059).

Anschluss an die Wasserleitung

ACHTUNG

Schlauchkupplung mit Aquastop am Wasseranschluss des Geräts

Beschädigung der Pumpe

Verwenden Sie niemals eine Schlauchkupplung mit Aquastop am Wasseranschluss des Geräts.

Sie können eine Aquastop-Kupplung am Wasserhahn verwenden.

1. Den Gartenschlauch auf die Kupplung für den Wasseranschluss stecken.

2. Den Gartenschlauch an die Wasserleitung anschließen.

3. Den Wasserhahn vollständig öffnen. Abbildung G

Wasser aus offenen Behältern ansaugen

Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saugschlauch mit Rückschlagventil (Sonderzubehör, Bestellnr. 2.643-100) zum Ansaugen von

Oberflächenwasser z. B. aus Regentonnen oder Teichen geeignet (Maximale Ansaughöhe siehe Kapitel Technische Daten).

Bei Saugbetrieb wird die Kupplung für den Wasseranschluss nicht benötigt.

1. Den Saugschlauch mit Wasser füllen.
2. Den Saugschlauch auf den Wasseranschluss des Geräts schrauben und in eine Wasserquelle (zum Beispiel Regentonne) hängen.

Gerät entlüften

1. Das Gerät einschalten "I/ON".
2. Den Hebel der Hochdruckpistole entsperren.
3. Den Hebel der Hochdruckpistole drücken. Das Gerät schaltet ein.
4. Das Gerät maximal 2 Minuten laufen lassen, bis das Wasser blasenfrei an der Hochdruckpistole austritt.
5. Den Hebel der Hochdruckpistole loslassen.
6. Den Hebel der Hochdruckpistole verriegeln.

Betrieb

ACHTUNG

Trockenlauf der Pumpe

Beschädigung des Geräts

Wenn das Gerät innerhalb von 2 Minuten keinen Druck aufbaut, dann schalten Sie das Gerät ab und verfahren Sie gemäß den Hinweisen im Kapitel Hilfe bei Störungen.

Betrieb mit Hochdruck

ACHTUNG

Beschädigung von lackierten oder empfindlichen Oberflächen

Oberflächen werden bei zu geringem Strahlabstand oder durch die Wahl eines ungeeigneten Strahlrohrs beschädigt.

Halten Sie mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen ein.

Reinigen Sie Autoreifen, Lack oder empfindliche Oberflächen wie Holz nicht mit dem Dreckfräser.

1. Ein Strahlrohr in die Hochdruckpistole einstecken und durch 90° Drehung fixieren.

Abbildung H

1. Das Gerät einschalten ("I/ON").
2. Den Hebel der Hochdruckpistole entsperren.
3. Den Hebel der Hochdruckpistole drücken. Das Gerät schaltet ein.
4. Das Strahlrohr Vario Power drehen bis an der Druckanzeige die benötigte Druckstufe angezeigt wird.

Betrieb mit Reinigungsmittel

⚠GEFAHR

Nichtbeachtung des Sicherheitsdatenblatts

Schwere Gesundheitsschäden durch unsachgemäße Verwendung des Reinigungsmittels

Beachten Sie das Sicherheitsdatenblatt des Reinigungsmittelherstellers, insbesondere die Hinweise zur persönlichen Schutzausrüstung.

Hinweis

Das Reinigungsmittel kann nur bei Niederdruck zuge- mischt werden.

Hinweis

Für den Betrieb mit Reinigungsmitteln wird eine Plug 'n' Clean Reinigungsmittelflasche benötigt. KÄRCHER Reinigungsmittel können gebrauchsfertig in einer Plug 'n' Clean Reinigungsmittelflasche gekauft werden.

1. Den Deckel von der Plug 'n' Clean Reinigungsmittelflasche entfernen.
2. Die Reinigungsmittelflasche mit der Öffnung nach unten in den Anschluss für Plug 'n' Clean Reinigungsmittel drücken.

Abbildung I

1. Das Strahlrohr Vario Power verwenden.
2. Das Strahlrohr Richtung "MIX" drehen, bis an der Hochdruckpistole "MIX" angezeigt wird. Während des Betriebs wird die Reinigungsmittellösung dem Wasserstrahl zugemischt.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.
2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

Nach Betrieb mit Reinigungsmittel

1. Die Plug 'n' Clean Reinigungsmittelflasche aus der Aufnahme herausziehen und mit dem Deckel verschließen.

2. Die Reinigungsmittelflasche zur Aufbewahrung mit dem Deckel nach oben in die Aufnahme stellen.

3. Das Gerät etwa 30 Sekunden mit klarem Wasser spülen.

Betrieb unterbrechen

1. Den Hebel der Hochdruckpistole loslassen. Wenn der Hebel losgelassen wird, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.
2. Den Hebel der Hochdruckpistole verriegeln. Abbildung J
3. Die Hochdruckpistole mit dem Strahlrohr in die Parkposition stellen.
4. Bei Arbeitspausen über 5 Minuten das Gerät ausschalten "0/OFF".

Betrieb beenden

▲VORSICHT

Druck im System

Verletzungen durch unter Hochdruck unkontrolliert aus- tretendes Wasser

Trennen Sie den Hochdruckschlauch nur von der Hochdruckpistole oder dem Gerät, wenn kein Druck im System vorhanden ist.

1. Den Hebel der Hochdruckpistole loslassen.
2. Den Wasserhahn schließen.

3. Den Hebel der Hochdruckpistole 30 Sekunden drücken. Der noch im System verbliebene Druck wird abgebaut.

4. Den Hebel der Hochdruckpistole loslassen.

5. Den Hebel der Hochdruckpistole verriegeln.
6. Das Gerät von der Wasserversorgung trennen.
7. Das Gerät ausschalten "0/OFF"
8. Den Netzstecker aus der Steckdose ziehen.

Transport

▲VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

Gerät tragen

1. Das Gerät an den Tragegriffen hochheben und tragen.

Gerät ziehen

1. Den Transportgriff ausziehen bis er hörbar einrastet.
2. Das Gerät am Transportgriff ziehen.

Gerät im Fahrzeug transportieren

1. Vor liegendem Transport die Plug 'n' Clean Reinigungsmittelflasche aus der Aufnahme herausziehen und mit dem Deckel verschließen.
2. Das Gerät gegen Verrutschen und Kippen sichern.

Lagerung

⚠VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.

Gerät aufbewahren

1. Das Gerät auf einer ebenen Fläche abstellen.
2. Das Strahlrohr von der Hochdruckpistole trennen.
3. Die Trenntaste an der Hochdruckpistole drücken und den Hochdruckschlauch von der Hochdruckpistole trennen.

ACHTUNG

Beschädigung des Hochdruckschlauchs

Beschädigung des Hochdruckschlauchs durch falsche Drehrichtung

Beachten Sie beim Aufwickeln die Drehrichtung der Schlauchtrommel.

1. Bei Geräten mit Schlauchtrommel: Mit der Handkurbel die Schlauchtrommel gegen den Uhrzeigersinn drehen und den Hochdruckschlauch aufwickeln.
2. Bei Geräten ohne Schlauchtrommel: Den Hochdruckschlauch am Gerät verstauen.
3. Die Netzanschlussleitung und das Zubehör am Gerät verstauen.

Vor einer längeren Lagerung zusätzliche Hinweise beachten, siehe Kapitel Pflege und Wartung.

Frostschutz

ACHTUNG

Frostgefahr

Nicht vollständig entleerte Geräte können durch Frost zerstört werden.

Entleeren Sie Gerät und Zubehör vollständig.

Schützen Sie das Gerät vor Frost.

Folgendes muss erfüllt sein:

• Das Gerät ist von der Wasserversorgung getrennt.

• Die Hochdruckpistole ist vom Hochdruckschlauch getrennt.

• Das Gerät einschalten "I/ON".

• Maximal 1 Minute warten, bis kein Wasser mehr am Hochdruckschlauch austritt.
• Das Gerät ausschalten.
• Das Gerät mit komplettem Zubehör in einem frostsicheren Raum aufbewahren.

Pflege und Wartung

⚠GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker.

Das Gerät ist wartungsfrei, d. h. Sie müssen keine regelmäßigen Wartungsarbeiten durchführen.

Sieb im Wasseranschluss reinigen

ACHTUNG

Beschädigtes Sieb im Wasseranschluss

Beschädigung des Geräts durch Wasserverunreinigung Prüfen Sie das Sieb vor dem Einsetzen in den Wasseranschluss auf Beschädigungen.

Reinigen Sie bei Bedarf das Sieb im Wasseranschluss.

1. Die Kupplung vom Wasseranschluss entfernen.
2. Das Sieb mit einer Flachzange herausziehen.
3. Das Sieb unter fließendem Wasser reinigen.

Abbildung K

1. Das Sieb in den Wasseranschluss einsetzen.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

⚠GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen

Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker.

Gerät läuft nicht

1. Den Hebel der Hochdruckpistole drücken. Das Gerät schaltet ein.
2. Prüfen, ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.
3. Die Netzanschlussleitung auf Beschädigungen prüfen.
4. Falls der Motor überlastet ist und der Motorschutzschalter ausgelöst hat:

a Das Gerät ausschalten "0/OFF".
b Das Gerät 1 Stunde abkühlen lassen.
c Das Gerät einschalten "I/ON" und wieder in Betrieb nehmen.
Tritt die Störung mehrmalig auf, das Gerät durch den Kundendienst prüfen lassen.

Gerät läuft nicht an, Motor brummt

Spannungsabfall wegen schwachem Stromnetz oder bei Verwendung eines Verlängerungskabels

1. Beim Einschalten erst den Hebel der Hochdruckpistole drücken, dann das Gerät einschalten "I/ON".

Gerät kommt nicht auf Druck

Die Wasserzufuhr ist zu gering

1. Den Wasserhahn vollständig öffnen.
2. Den Wasserzulauf auf ausreichende Fördermenge prüfen.
   Das Sieb im Wasseranschluss ist verschmutzt.
3. Das Sieb im Wasseranschluss mit einer Flachzange herausziehen.
4. Das Sieb unter fließendem Wasser reinigen.
   Im Gerät ist Luft.
5. Das Gerät entlüften:

a Das Gerät ohne angeschlossenes Strahlrohr maximal 2 Minuten einschalten.
b Die Hochdruckpistole drücken und warten, bis Wasser blasenfrei an der Hochdruckpistole austritt.
c Das Strahlrohr anschließen.
d Bei Saugbetrieb die max. Ansaughöhe beachten (siehe Kapitel Technische Daten).

Starke Druckschwankungen

1. Die Hochdruckdüse reinigen:

a Verschmutzungen aus der Düsenbohrung mit einer Nadel entfernen.
b Die Hochdruckdüse von vorne mit Wasser spülen.

1. Die Wasserzulaufmenge prüfen.

Gerät undicht

1. Eine geringe Undichtheit des Geräts ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

Reinigungsmittel wird nicht angesaugt

1. Das Strahlrohr Vario Power verwenden und auf "MIX" drehen.
2. Prüfen, ob die Plug 'n' Clean Reinigungsmittelflasche mit der Öffnung nach unten im Anschluss für das Reinigungsmittel sitzt.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

(Adresse siehe Rückseite)

Technische Daten

	K 7 Power	Premium Power
Elektrischer Anschluss
Spannung	V	230
Phase ~ 1 1
Frequenz Hz 50 50
Maximal zulässige Netzim- Ω pedanz	0,394 + j0,246	0,394 + j0,246
Anschlussleistung kW	3,0 3,0
Schutzart	IPX5	IPX5
Schutzklasse	I	I
Netzabsicherung (träge)	A 16 16
Wasseranschluss
Zulaufdruck (max.)	MPa	1,2 1,2
Zulauftemperatur (max.)	°C	60 60
Zulaufmenge (min.) l/min	12 12
Ansaughöhe (max.)	m 0,5 0,5
Leistungsdaten Gerät
Betriebsdruck	MPa	15 15
Max. zulässiger Druck	MPa	18 18
Fördermenge, Wasser	l/min	9,2 9,2
Fördermenge maximal	l/min	10 10
Fördermenge, Reinigungs- mittel	l/min	0,3 0,3
Rückstoßkraft der Hoch- druckpistole	N	27 27
Maße und Gewichte
Typisches Betriebsgewicht	kg	19,1 19,5
Länge	mm	458 459
Breite	mm	330 330
Höhe	mm	666 666
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm-Vibrationswert	m/s^2	<2,5 <2,5
Unsicherheit K	m/s^2	0,6 0,6
Schalldruckpegel L_pA	dB(A)	80 80
Unsicherheit K_pA	dB(A)	3 3
Schallleistungspegel L_WA + Unsicherheit K_WA	dB(A)	96 96

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.317-xxx

Einschlägige EU-Richtlinien

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Angewandte harmonisierte Normen

EN 50581

EN 55014-1:2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 93

Garantiert: 96

Die Unterzeichnenden handeln im Auftrag und mit Voll-macht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Technische gegevens.... 28

Relevante EU-direktiver

2000/14/EF

2014/30/EU

Skadet sil i vanntilkoblingen

Skade på apparatet forårsaket av skittent vann Kontroller om silen er skadet før du setter den inn i vanntilkoblingen.

Silen i vanntilkoblingen er skitten.

Montera tillbehörsnätet

1. Häng tillbehörsnätet på krokarna. Bild C

Dra ut nätkontakten.

Dra ut nätkontakten.

2000/14/EK: V. melléklet

Relevantne EU direktive

2000/14/EZ

2014/30/EU 230

⑤ Prietaiso jungiklis „0/OFF“ / „I/ON“ („0 / IŠJUNGTA“ / „I / [JUNGTA“)

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
