DVD-LS83 - Dvd player PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer DVD/CD-Player
Marke	Panasonic
Modell	DVD-LS83
Höhe (mit Akku)	46,6 mm
Tiefe (mit Akku)	173,5 mm
Gewicht (mit Akku)	1020 g
Gewicht (ohne Akku)	890 g
Bildschirmgröße	8,5 Zoll (Diagonale)
Bildschirmtyp	Aktives α-Si-LCD, 480×234×RGB
Netzteil	AC-Adapter 100-240 V, 50/60 Hz, DC-Ausgang

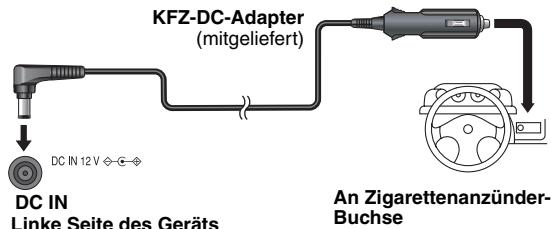

Fahrzeugadapter	DC-Adapter für 12 V (Zigarettenanzünder)
Akku	Wiederaufladbarer Lithium-Ionen-Akku, Modell CGR-H711 (enthalten)
Akkulaufzeit	Bis zu 6 h (Bildschirm aus), ~3,5 h (Helligkeit 0)
Stromverbrauch	14 W (Gerät allein 12 W), Standby 0,4 W
Disc-Formate	DVD-Video, DVD-RAM, DVD-R/RW, +R/+RW, CD, CD-R/RW, MP3, WMA, JPEG, MPEG4, DivX
Wiedergabefunktionen	Programmwiedergabe, Zufallswiedergabe, A-B-Wiederholung, Zoom, Audioeinstellungen (H.Bass, Ambisonic)
Anschlüsse	Composite AV-Ausgang, Kopfhöreranschluss (3,5 mm Klinke), AV-Eingang
Sicherheit	Laser Klasse 1, Kindersicherung, automatische Abschaltung
Wartung	Reinigung mit weichem, trockenem Tuch, Blasebalg für Linse (SZZP1038C)
Mitgeliefertes Zubehör	AC-Adapter, Netzkabel, Fahrzeug-DC-Adapter, Kopfstützenhalterung, Akku, AV-Kabel
Ersatzteile	Akku (CGR-H711, CGR-H712 optional), AC-Adapter, DC-Adapter
Reparierbarkeit	Alle Eingriffe einem qualifizierten Fachpersonal überlassen
Betriebstemperatur	+5 °C bis +35 °C

Häufig gestellte Fragen - DVD-LS83 PANASONIC

Wie installiere ich den wiederaufladbaren Akku?

Schalten Sie das Gerät vor der Installation aus. Setzen Sie den Akku ein, indem Sie ihn einschieben, bis er einrastet. Zum Entfernen drücken Sie die Entriegelungstaste und schieben Sie den Akku heraus.

Welche Disc-Typen kann ich abspielen?

Dieser Player unterstützt DVD-Video, DVD-RAM, DVD-R/RW, +R/+RW, CD, CD-R/RW sowie MP3-, WMA-, JPEG-, MPEG4- und DivX-Dateien. Überprüfen Sie die Kompatibilität der gebrannten Discs.

Kann ich diesen Player im Auto verwenden?

Ja, mit dem mitgelieferten DC-Adapter für Fahrzeuge, der an den Zigarettenanzünder (12 V) angeschlossen wird. Sie können den Player auch mit der mitgelieferten Halterung an der Kopfstütze des Vordersitzes befestigen.

Wie reinige ich den LCD-Bildschirm und die Laserlinse?

Reinigen Sie den Bildschirm mit einem weichen, trockenen Tuch (Brillenreinigungstuch empfohlen). Für die Linse verwenden Sie einen Blasebalg für Kameraobjektive (Kit SZZP1038C erhältlich). Verwenden Sie niemals Alkohol, Benzin oder Verdünner.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Anschlüsse des Netzadapters oder den Akkuzustand. Wenn der Akku entladen ist, laden Sie ihn auf. Das Gerät kann sich auch im Hitzeschutz befinden, wenn die Temperatur unter 5 °C oder über 35 °C liegt.

Wie stelle ich die Kindersicherung ein?

Rufen Sie das Setup-Menü auf (Registerkarte Disc). Wählen Sie "Altersfreigabe" und legen Sie eine Stufe von 0 bis 8 fest. Sie werden nach einem Passwort gefragt. Discs mit einer höheren Stufe erfordern das Passwort.

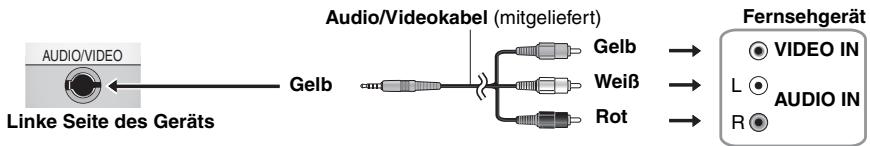

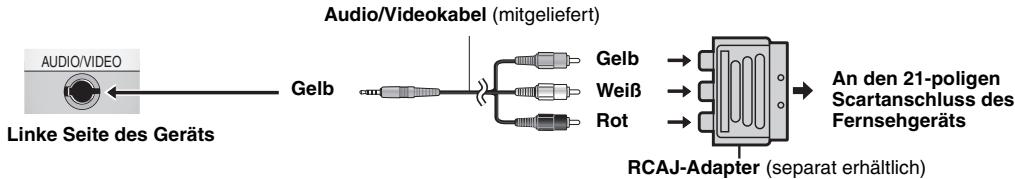

Kann ich Videos auf einem Fernseher ansehen?

Ja, verbinden Sie den AV-Ausgang des Geräts mit dem Videoeingang des Fernsehers über das mitgelieferte Audio-/Videokabel. Falls nötig, verwenden Sie einen Scart-Adapter (nicht enthalten). Wählen Sie dann die AV-Quelle am Fernseher aus.

Der Akku lädt langsam, ist das normal?

Die Ladezeit verlängert sich, wenn die Umgebungstemperatur zu niedrig oder zu hoch ist (außerhalb von 5-35 °C). Wenn der Akku alt ist (mehr als 300 Zyklen), kann er die Ladung nicht mehr halten. Ersetzen Sie ihn bei Bedarf.

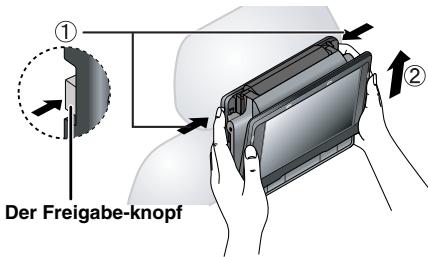

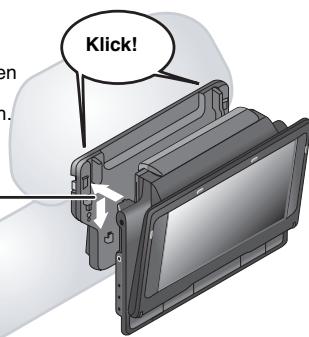

Wie verwende ich die Kopfstützenhalterung?

Befestigen Sie die Halterung an der Kopfstütze des Vordersitzes und lassen Sie einen Abstand von etwa 3 cm. Hängen Sie den Player in die Halterung ein, indem Sie die Vorsprünge in die unteren Löcher einführen. Stellen Sie sicher, dass das Gerät vor dem Gebrauch sicher befestigt ist.

Was bedeutet die Meldung "Disc prüfen"?

Diese Meldung erscheint, wenn die Disc verschmutzt, verkratzt, inkompatibel oder falsch herum eingelegt ist. Reinigen Sie die Disc mit einem weichen Tuch (von innen nach außen) oder versuchen Sie es mit einer anderen Disc.

BEDIENUNGSANLEITUNG DVD-LS83 PANASONIC

Der Player kann DVD-Video-Discs wiedergeben, die mit den Symbolen "2" oder "ALL" gekennzeichnet sind.

Code de zone

Wenn nicht anders angegeben, stammen die Abbildungen in dieser Bedienungsanleitung vom DVD-LS86.

Kopfhöreranschlüsse [Ω] φ 3.5mm Stereo-Miniklinke

φ 3.5 mm Stereo-Miniklinke

2 Systeme

Stromversorgung:

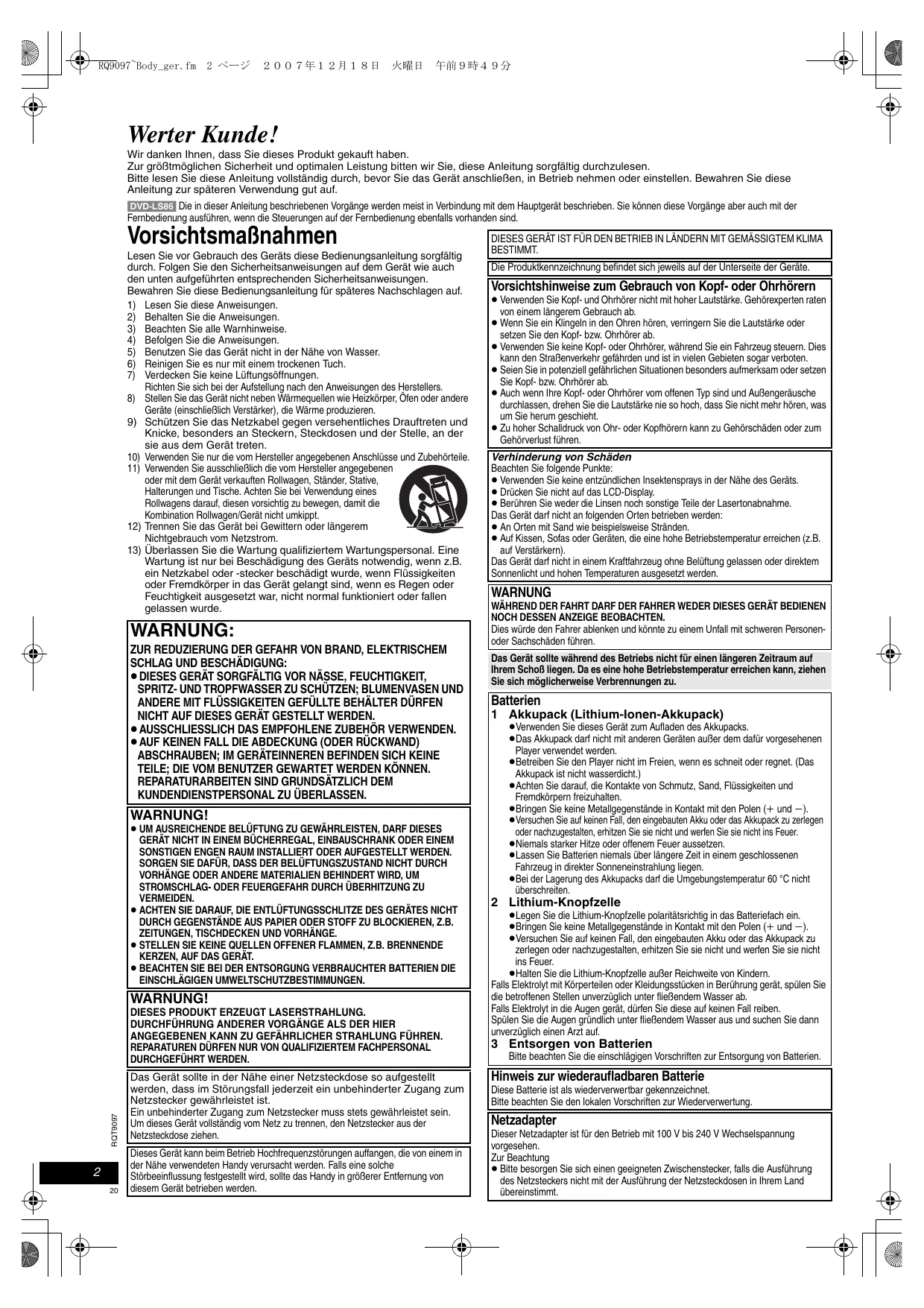

Wir danken Ihnen, dass Sie dieses Produkt gekauft haben.

Zur größtmöglichen Sicherheit und optimalen Leistung bitten wir Sie, diese Anleitung sorgfältig durchzulesen.

Bitte lesen Sie diese Anleitung vollständig durch, bevor Sie das Gerät anschließen, in Betrieb nehmen oder einstellen. Bewahren Sie diese

Anleitung zur späteren Verwendung gut auf.

DVD-LS86 Die in dieser Anleitung beschriebenen Vorgänge werden in Verbindung mit dem Hauptgerät beschrieben. Sie können diese Vorgänge aber auch mit der Fernbedienung ausführen, wenn die Steuerungen auf der Fernbedienung bereits vorhanden sind.

Vorsichtsmaßnahmen

Lesen Sie vor Gebrauch des Geräts diese Bedienungsanleitung sorgfältig durch. Folgen Sie den Sicherheitsanweisungen auf dem Gerät wie auch den unten aufgeführten entsprechenden Sicherheitsanweisungen.

Bewahren Sie diese Bedienungsanleitung für späteres Nachschlagen auf.

1) Lesen Sie diese Anweisungen. 2) Behalten Sie die Anweisungen. 3) Beachten Sie alle Warnhinweise. 4) Befolgen Sie die Anweisungen. 5) Benutzen Sie das Gerät nicht in der Nähe von Wasser. 6) Reinigen Sie es nur mit einem trockenen Tuch. 7) Verdecken Sie keine Lüftungsöffnungen. Richten Sie sich bei der Aufstellung nach den Anweisungen des Herstellers. 8) Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder anderen Geräten (einschließlich Verstärkern) auf, die Wärme produzieren. 9) Schützen Sie das Netzkabel gegen versehentliches Darauftreten und Knicke, besonders an Steckern, Steckdosen und der Stelle, an der es aus dem Gerät tritt. 10) Verwenden Sie nur die vom Hersteller angegebenen Anschlüsse und Zubehörteile. 11) Verwenden Sie ausschließlich die vom Hersteller angegebenen oder mit dem Gerät verkauften Rollwagen, Ständer, Stative, Halterungen und Tische. Achten Sie bei Verwendung eines Rollwagens darauf, diesen vorsichtig zu bewegen, damit die Kombination Rollwagen/Gerät nicht umkippt. 12) Trennen Sie das Gerät bei Gewittern oder längerem Nichtgebrauch vom Netzstrom. 13) Überlassen Sie die Wartung qualifiziertem Wartungspersonal. Eine Wartung ist nur bei Beschädigung des Geräts notwendig, wenn z.B. ein Netzkabel oder -stecker beschädigt wurde, wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangt sind, wenn es Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

• DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER SCHÜTZEN; BLUMENVASEN UND ANDERE MIT FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN.
• AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN.
• AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE. STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT. BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

Das Gerät sollte in der Höhe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein. Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Die Produktkennzeichnung befindet sich jeweils auf der Unterseite der Geräte.

Vorsichtshinweise zum Gebrauch von Kopf- oder Ohrhörern

• Verwenden Sie Kopf- und Ohrhörer nicht mit hoher Lautstärke. Gehörexperten raten von einem längeren Gebrauch ab.
• Wenn Sie ein Klingeln in den Ohren hören, verringern Sie die Lautstärke oder setzen Sie den Kopf- bzw. Ohrhörer ab.
• Verwenden Sie keine Kopf- oder Ohrhörer, während Sie ein Fahrzeug steuern. Dies kann den Straßenverkehr gefährden und ist in weiteren Gebieten sogar verboten. Seien Sie in potenziell gefährlichen Situationen besonders aufmerksam oder setzen Sie Kopf- bzw. Ohrhörer ab.
• Auch wenn Ihre Kopf- oder Ohrhörer vom offenen Typ sind und Außengeräusche durchlassen, drehen Sie die Lautstärke nie so hoch, dass Sie nicht mehr hören, was um Sie herum geschieht.
• Zu hoher Schalldruck von Ohr- oder Kopfhörern kann zu Gehörschäden oder zum Gehörverlust führen.

Verhinderung von Schaden

Beachten Sie folgende Punkte: - Verwenden Sie keine entzündlichen Insektensprays in der Nähe des Geräts. - Drücken Sie nicht auf das LCD-Display. - Berühren Sie weder die Linsen noch sonstige Teile der Lasertonabnahme. Das Gerät darf nicht an folgenden Orten betrieben werden: - An Orten mit Sand wie beispielsweise Stränden. - Auf Kissen, Sofas oder Geräten, die eine hohe Betriebstemperatur erreichen (z.B. auf Verstärkern).

Das Gerät darf nicht in einem Kraftfahrzeug ohne Belüftung gelassen oder direktem Sonnenlicht und hohen Temperaturen ausgesetzt werden.

WARNUNG

WÄHREND DER FAHRT DARF DER FAHRER WEDER DIESES GERÄT BEDIENEN NOCH DESSEN ANZEIGE BEOBACHTEN.

Dies würde den Fahrer ablenken und könnte zu einem Unfall mit schweren Personen- oder Sachschäden führen.

Das Gerät sollte während des Betriebs nicht für einen längeren Zeitraum auf Ihrem Schoß liegen. Da es eine hohe Betriebstemperatur erreichen kann, ziehen Sie sich möglicherweise Verbrennungen zu.

Batterien

1 Akkupack (Lithium-Ionen-Akkupack)

• Verwenden Sie dieses Gerät zum Aufladen des Akkupacks.
• Das Akkupack darf nicht mit anderen Geräten außer dem damit vorgesehenen Player verwendet werden.
• Betreiben Sie den Player nicht im Freien, wenn es schneit oder regnet. (Das Akkupack ist nicht wasserdicht.)
• Achten Sie darauf, die Kontakte von Schmutz, Sand, Flüssigkeiten und Fremdkörpern freizuhalten.
• Bringen Sie keine Metallgegenstände in Kontakt mit den Polen (+ und -). Versuchen Sie auf keinen Fall, den eingebauten Akku oder das Akkupack zu zerlegen oder nachzugestalten, erhitzen Sie sie nicht und werfen Sie sie nicht ins Feuer.
• Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie Batterien niemals über längere Zeit in einem geschlossenen Fahrzeug in direkter Sonneneinstrahlung liegen.
• Bei der Lagerung des Akkupacks darf die Umgebungstemperatur 60°C nicht überschritten werden.

2 Lithium-Knopfzellen

• Legen Sie die Lithium-Knopfzellen polaritätsrichtig in das Batteriefach ein.
• Bringen Sie keine Metallgegenstände in Kontakt mit den Polen (+ und -). Versuchen Sie auf keinen Fall, den eingebauten Akku oder das Akkupack zu zerlegen oder nachzugestalten, erhitzen Sie sie nicht und werfen Sie sie nicht ins Feuer.
• Halten Sie die Lithium-Knopfzellen außer Reichweite von Kindern.

Falls Elektrolyt mit Körperteilen oder Kleidungsstücken in Berührung kommt, spülen Sie die betroffenen Stellen unverzüglich unter fließendem Wasser ab.

Falls Elektrolyt in die Augen gerät, dürfen Sie diese auf keinen Fall reiben.

Spülen Sie die Augen gründlich unter fließendem Wasser aus und suchen Sie dann unverzüglich einen Arzt auf.

3 Entsorgen von Batterien

Bitte beachten Sie die einschlägigen Vorschriften zur Entsorgung von Batterien.

Hinweis zur wiederaufladbaren Batterie

Diese Batterie ist als wiederverwertbar gekennzeichnet.

Bitte beachten Sie die lokalen Vorschriften zur Wiederverwertung.

Netzadapter

Dieser Netzadapter ist für den Betrieb mit 100 V bis 240 V Wechselspannung

vorgesehen.

Zur Beachtung

• Bitte besorgen Sie sich einen geeigneten Zwischenstecker, falls die Ausführung des Netzsteckers nicht mit der Ausführung der Netzsteckdosen in Ihrem Land übereinstimmt.

Warnung

Feuer-, Explosions- und Verbrennungsgefahr. Nicht zerlegen oder auseinandernehmen. Batterien nicht über die folgenden Temperaturen erhitzen oder verbrennen. Batterie (Knopfzelle) 100°C Batteriepack 60°C

ACHTUNG

Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie nur mit einem äquivalenten, vom Hersteller empfohlenen Typ. Entsorgen Sie gebrauchte Batterien gemäß den Anweisungen des Herstellers.

Warnung

Die Knopfzelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich ärztliche Behandlung aufsuchen.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden

Firmengrundsätzen der Panasonic-

Gruppe wurde ihr Produkt aus

hochwertigen Materialien und

Komponenten entwickelt und

hergestellt, die recyclebar und wieder

verwendbar sind.

Dieses Symbol auf Produkten und/oder

begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung,

Rohstoffrückgewinnung und Recycling zu den

eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos

entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche

Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer

Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in

Kontakt, wenn Sie elektrische und elektronische Geräte

entsorgen möchten. Er hält weitere Informationen für Sie

bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Inhaltsverzeichnis

Erste Schritte

Vorsichtsmaßnahmen 2 Zubehör 3

Vorbereitungen

1 Einsetzen der Batterie 4 2 Aufladen der Batterie 4 3 Die Fernbedienung 4 4 Einstellen des LCD-Winkels 4 Abspielbare Discs 5

Wiedergabe

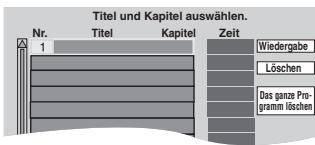

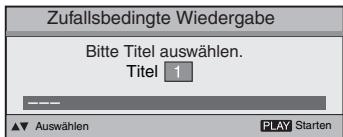

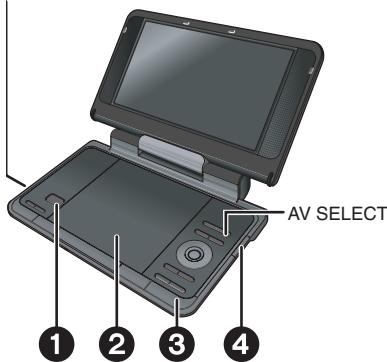

Abspielen von Discs 6 Nützliche Funktionen 7 Programmwiedergabe/Zufällige Wiedergabe 7 Wiedergabe von CDs über Menüs 7 Wiedergabe von Programmen/Wiedergabelisten 8 Wiedergabe von HighMAT™-Discs 8 Wiedergabe von WMA/MP3, JPEG und MPEG4/DivX 8 Über DivX VOD Inhalt 9 Über die Wiedergabe von DivX-Untertiteltext 9 Tipps zur Erstellung von Daten-Discs 9

Einstellungen

Verwendung der Bildschirmmenüs 10 Ändern der Player-Grundeinstellungen 13

Verwendung in verschiedenen Situationen

Verwendung in einem Fahrzeug 14 Verwendung des Geräts mit anderen Geräten 16

Hinweise

Wartung/Pflege 17 Technische Daten 17 Anleitung zur Fehlersuche und -behebung 18 Häufig gestellte Fragen 19 Index 20 Innenseite des hinteren Umschlagblatts

Zubehör

Verwenden Sie die in Klammern angegebenen

Nummern, wenn Sie nach Ersatzteilen fragen.

(Die Produktnummern entsprechen dem Stand von

Dezember 2007. Änderungen vorbehalten.)

1 Audio-/Videokabel, 1 AC-Adapter, 1 Netzkabel

• Nur zur Verwendung mit diesem Gerät. Verwenden Sie diese nicht mit anderen Geräten.

Verwenden Sie auch niemals Kabel von anderen Geräten mit diesem Gerät.

1 KFZ-DC-Adapter, 1 Kopfstützen-Halterung, 1 Wiederaufladbares Batteriepack

	Mitgeliefert	Optional
DVD-LS86	CGR-H712	CGR-H701
DVD-LS83	CGR-H711	CGR-H712

• Die Wiedergabezeit ist vom Batteriepack abhängig und kann entsprechend variieren. [→5, Ungefähre Auflade- und Wiedergabezeiten (Stunden)] DVD-LS83 CGR-H711 ist nicht optional verfügbar. Fragen Sie nach einer der oben angeführten optionalen Batterien, wenn Sie eine Ersatzbatterie kaufen wollen.

1 Fernbedienung (N2QAHC000021) DVD-LS86, 1 Batterie (Knopfzelle) für Fernbedienung DVD-LS86 (für den Austausch siehe Seite 4), 1 Kabel für iPod DVD-LS86, 1 Steckeradapter DVD-LS86

Vorbereitungen

1 Einsetzen der Batterie

(Bei ausgeschaltetem Gerät)

Die gezeigten Abbildungen stammen vom Modell CGR-H712; die Schritte sind jedoch auch für CGR-H711 DVD-LS83 oder CGR-H701 (optional) gültig.

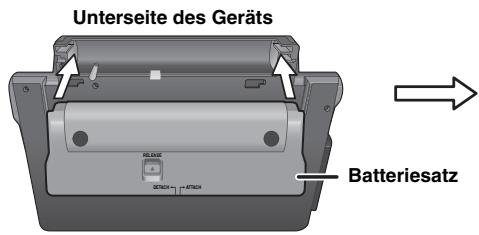

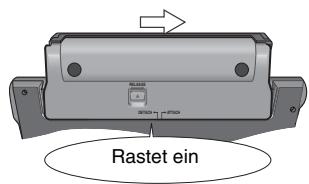

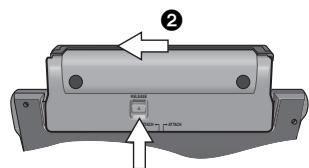

Entnahme

• Schalten Sie das Gerät vor Entnahme des Batteriesatzes aus.

Auf sichere Befestigung prüfen.

Gedrückt halten

Bei längerem Nichtgebrauch

• Entfernen Sie das Batteriepack (→ offen).

(Auch wenn das Gerät ausgeschaltet ist, fließt eine geringe Spannung durch das Gerät. Dies kann zu Fehlfunktionen führen.) - Batterie für Wiederverwendung aufladen.

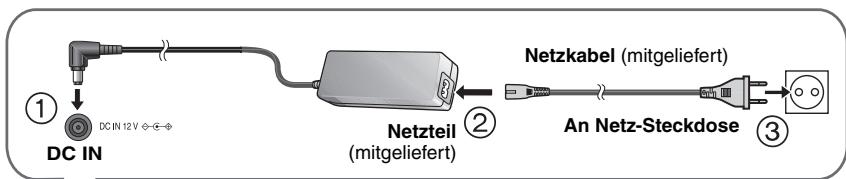

2 Aufladen der Batterie

Der Akku ist beim Kauf nicht aufgeladen. Laden Sie ihn vor der ersten Verwendung auf.

Bei Anschluss des Netzkabels an eine Netzsteckdose (die Anzeige [O] leuchtet) befindet sich das Gerät im elektrischen

Bereitschaftszustand. Solange der Netzadapter an eine Netzsteckdose angeschlossen ist, führt der Primärkreis des Gerätes ständig Strom.

Strom sparen

Das Gerät verbraucht 0,4 W Strom, auch wenn es ausgeschaltet ist. Wenn das Gerät längere Zeit nicht benutzt werden soll, trennen Sie das Netzteil von der Netzsteckdose.

Gestartet

Beendet

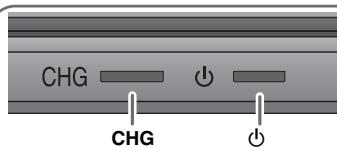

erlischt [CHG] leuchtet

leuchtet* erlischt

*Nur beim Aufladen mit dem Gerät aus. [ü]-Anzeige

Ist das Gerät an die AC-Netzspannung angeschlossen, leuchtet diese Anzeige im Standby-Modus auf und erlischt, wenn das Gerät eingeschaltet wird.

• Wenn Sie das Netzteil an eine Netzsteckdose anschließen, können Sie das Gerät auch verwenden, ohne es zu laden.
• Sie können das Gerät auch ohne Aufladung benutzen, indem Sie es an den KFZ-DC-Adapter anschließen. (→ 15, Schließen Sie den mitgelieferten Adapter für Zigarettenanzünder an)

Ladezeit:

→ 5 Ungefähre Auflade- und Wiedergabezeiten (Stunden)

Trennen Sie nach Beendigung den Netzstecker vom Netzstrom.

Die Fernbedienung

DVD-LS86

Knopfzellen-Batterie einsetzen (mitgeliefert)

(1) Schieber und (2) herausziehen.

+ nach offen Lithiumbatterie: CR2025

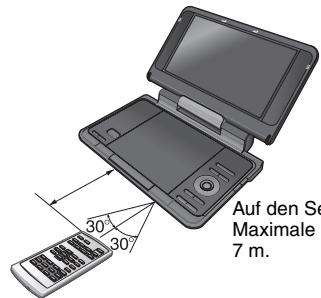

Verwendungsbereich

Auf den Sensor richten. Maximale Reichweite bis zu 7 m.

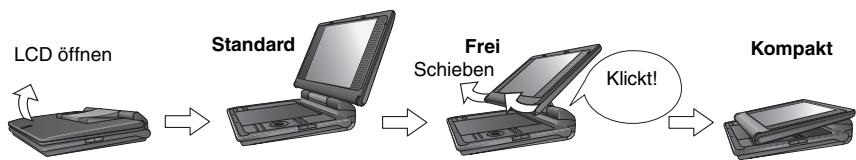

Einstellen des LCD-Winkels

• Beim Bewegen des Geräts: LCD schlieben. Nicht am LCD festhalten.
• Funktionen, die mit Hilfe der Tasten am Gerät bedient werden, stehen bei geschlossenem LCD nicht zur Verfügung.

Ungefähre Auflade- und Wiedergabezeiten (Stunden)

Batteriesatz	Aufladen (Bei ausgeschalten Gerät) (bei 20 °C)	Wiedergabe (bei Raumtemperatur, Kopfhörerbetrieb)
		LCD-Helligkeit			LCD aus
		-5	0	5
CGR-H711*1	4	6	3,5	2,5	8
CGR-H712*2	7	13	7	5	16
CGR-H701 (Optional)	4	5,5	3	2	7

1 mitgeliefert bei DVD-LS83 (nicht optional verfügbar) ² mitgeliefert bei DVD-LS86 Die links angegebenen Zeiten können je nach Verwendungsbedingungen abweichen. Zum Ändern der LCD-Helligkeit (→ 7, bei der Auswahl von "USER MODE").

Prüfen der verbleibenden Batterieladung

Wenn das Gerät eingeschaltet ist (→ 6) und über das Batteriepack versorgt wird, drücken Sie [DISPLAY], um den LCD zu prüfen (Anzeige für weniger Sekunden).

(Bildschirm)

(blinkt) Aufladen

Erscheint automatisch, wenn nur noch wenige Minuten Ladung verbleiben.

Abspielbare Discs

Kommerzielle Discs

Disc Logo	In dieser Anweisung bezeichnet als	Anmerkungen
DVD-Video	DVD-V	Hochqualitative Film- und Musik-Discs
VIDEO DISCVIDEO
Video-CD	VCD	Musik-Discs mit VideoEinschließlich SVCD (entsprichtIEC62107)
COMPACT DISC DIGITAL RADIO DIGITAL AUDIO TEXT
CD	CD	Musik-Discs
COMPACT DISC DIGITAL AUDIO TEXT

Nicht mit diesem Gerät abspielbare Discs

Blu-ray, HD-DVD, AVCHD-Discs, DVD-Audio, Version 1.0 von DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD, PhotoCD, DVD-RAM mit fester Cartridge, 2,6-GB und 5,2-GB DVD-RAM und auf dem Markt erhältliche "Chaoji VCD" einschließlich CVD, DVCD und SVCD, die nicht IEC62107 entsprechen.

Gebrannte Disc (O: Verfügbar —: Nicht verfügbar)

DiscLogo	Mit einem DVD-Recorderetc. erstellt.		Mit einem PC o.ä. aufgenommen					Notwendigkeit desFinalisierens*4
	DVD-VR *2	DVD-V *3	WMA	MP3	JPEG	MPEG4	DivX
DVD-RAM								Nicht notwendig
DVD R AM RAM 4,7	○	—	—	○	○	○	○
DVD-R/RW								Notwendig
DVD DVD R R4,7 RW	○	○	—	○	○	○	○
DVD-R DL								Notwendig
DVD R RL	○	○	—	—	—	—	—
+R/+RW —	—	(○)	—	—	—	—	—	Notwendig
+R DL —	—	(○)	—	—	—	—	—	Notwendig
CD-R/RW*1 —	—	—	○	○	○	○	○	Notwendig*5

• Je nach Disc-Typ, Zustand der Aufzeichnung, Aufzeichnungsverfahren und Erstellungsart der Dateien kann es vorkommen, dass nicht alle oben aufgelisteten Discs mit diesem Gerät abgespielt werden können (→ 9, Tipps zur Erstellung von Daten-Discs). ¹ Dieses Gerät kann CD-R/RWs wiedergeben, die im CD-DA oder Video CD-Format aufgezeichnet wurden. (WMA MP3 JPEG Dieses Gerät kann auch HighMAT-Discs wiedergeben.) *2 Discs, die mit DVD-Recordern, DVD-Videokameras, etc. mit Version 1.1 des Video-Recording-Formats (einheitlicher Videoaufzeichnungsstandard) erstellt wurden. Für DVD-R DL: Discs, die mit DVD-Recordern oder DVD-Videokameras etc. mit Version 1.2 des Video-Recording-Formats (einheitlicher Videoaufzeichnungsstandard) erstellt wurden. ³ Discs, die mit DVD-Recordern oder DVD-Videokameras etc. mit dem DVD-Video-Format erstellt wurden. Für +R / + RW und +R DL: Discs, die in einem vom DVD-Video-Format abweichenden Format erstellt wurden, dazu können eine Funktion nicht verwendet werden. 4 Ein Vorgang, der die Wiedergabe auf kompatiblen Geräten ermöglicht. Um eine Disc wiederzugeben, die auf diesem Gerät als "Notwendig" angezeigt wird, muss die Disc zuerst auf dem Gerät, mit dem sie aufgezeichnet wurde, finalisiert werden. ⁵ Ein Schließen der Sitzung reicht ebenfalls aus.

Abspielen von Discs

Kopfhöreranschlüsse [Ω] φ 3,5mm Stereo-Minklinke

Fach öffnen.

Disc einlegen und Fach schließen.

• Legen Sie doppelseitige Discs so ein, dass die Beschriftung der Seite, die Sie abspielen möchten, nach oben zeigt. DVD-RAM: Entfernen Sie die Disc aus der Cartridge, bevor Sie sie verwenden.
• Einige Discs werden automatisch abgespielt, wenn das Gerät eingeschaltet ist.

Gedrückt halten.

Das Gerät schaltet sich ein, und die Wiedergabe beginnt. - Wird "AUX" oder "iPod" (DVD-LS86) angezeigt, drücken Sie [AV SELECT], um "DISC" auszuwählen. (→ 16, Video von anderen Geräten aus abspielen, Verwendung mit iPod)

Lautstärke einstellen.

Verringern Sie vor dem Anschluss von Kopfhörern die Lautstärke.

• Zum Ändern der Sprache auf dem Display → 13, Menü-Sprache
• Zur Wiedergabe von Audio (MP3), Bild (JPEG) oder Video (MPEG4)

DrX) auf DVD-RAM mit aufgezeichneten Titeln (DVD-VR), wählen Sie "Datendisc-Wiedergabe" (→ 12 , Menü Extras).

• Im Stopmodus schaltet sich das Gerät nach etwa 15 Minuten (etwa 5 Minuten bei Betrieb mit dem Batteriepack) automatisch ab. Die Gesamtanzahl der Titel wird möglicherweise bei +R / +RW nicht korrekt angezeigt.
• Falls ein Problem auftritt, schlagen Sie bitte im Abschnitt zur Fehlersuche nach (→ 18).

Hinweis

DISCS DREHEN SICH WEITER, WÄHREND DIE MENUS ANGEZEIGT WERDEN. Drücken Sie [■ -OFF], wenn Sie fertig sind, um den Motor des Geräts zu stoppen.

Hauptfunktionen des Geräts

ON	Gerätschalten/Wiedergabe	Bei ausgeschalttem Gerät:Gedrück halten, bis das Geräteingeschaltet wird und dieWiedergabe beginnnt.Bei eingeschalttem Gerät:Drücken, und die Wiedergabebeginnt.
II	Pause	Drücken Sie [▶ ON], um dieWiedergabe neu zu starten.
OFF	Stopp	Eine Position ist gespeichert, wenn“PLAY drücken, um Wiedergabefortzusetzen” auf dem Displayerscheint.Drücken Sie [▶ ON] um dieWiedergabe fortzusetzen.(Wiedergabe fortsetzen)Wenn Sie das Disfach öffnen oder[■-OFF] drücken, während “PLAYdrücken, um Wiedergabefortzusetzen” auf dem Bildschirmeingeblendent ist, wird diegespeicherte Position gelöscht.
	Gerätausschalten	Halten Sie die Taste gedrückt, bis“OFF” angezeigt wird.
H4 H4	Überspringen	Drücken Sie [↓,▶].DVD-VR Kann auch zu Markierungen springen.
	Suchlauf	[↑,▶] gedrückt halten (bis zu 5 Schritte).Drücken Sie [▶ ON], um zurnormalen Wiedergabezurückzukehren.
	LangsamedWiedergabe	DVD-VR DVD-V VCD[←,▶] im Pausenzustandgedrückt halten (bis zu 5 Schritte).Drücken Sie [▶ ON], um zur normalenWiedergabezurückzukehren.VCD [▶] nur
TOP MENU	Hauptmenü	DVD-V
	WiedergabevonProgrammen	DVD-VR (→ 8)
	Wiedergabe-Menu	WMA MP3 JPEG MPEG4 DivX(→ 8)
MENU	Menü	DVD-V
	WiedergabevonAbspiellisten	DVD-VR (→ 8)
	Navigations-Menu	WMA MP3 JPEG MPEG4 DivX(→ 8)
RETURN	Zurück	Zurück zum vorherigen Menü.VCD (mit Wiedergabesteuierung)Zurück zum Menü.

Funktionen der Fernbedienung

ENTER	Menübedienung	Drücken Sie [▲▼◆] zur Auswahl eines Elements und dann [ENTER] zur Bestätigung.
	Nummernwahl	VCD (mit Wiedergabesteuierung) ① Drücken Sie während das DISC-MENU angezeigt wird [DISPLAY], um die Bildschirmmenü anzuzeigen. ② Drücken Sie [▲▼], um “Nummernwahl”. ③ Drücken Sie [◆], danach [▲▼], um die Ziffer einzugeben. • Halten Sie [▲▼] gedrückt für schnelleres Ändern. ④ Drücken Sie [ENTER].
	Einzelbild-Weiterschaltung	DVD-VR DVD-V VCD Drücken Sie im Pausenzustand [▲▶]. VCD [◆] nur
	Gruppe überspringen	WMA MP3 JPEG MPEG4 DivX Drücken Sie [▲▼]. • Funktioniert nicht im Pause-Modus.

DVD-LS86

	Gerät ein-/ ausschalten	Sie konnen das Gerät nicht mit der Fernbedienung einschalten, wenn es über das Batteriepack versorgt wird.
PLAY	Wiedergabe	Drücken, und die Wiedergabe beginnnt.
STOP	Stop	Beim Drücken dieser Taste wird die Wiedergabe gestoppt.Drücken Sie [▶] (PLAY) um die Wiedergabe fortzusetzen.Zum Löschen der gespeicherten Position → links, Wiedergabe fortsetzen.
	Überspringen	Drücken Sie [▶,▶].DVD-VR Kann auch zu Markierungen springen.
	Suchen	Drücken Sie [▶,▶] (bis zu 5 Stufen).Drücken Sie [▶] (PLAY) um die normale Wiedergabe fortzusetzen.
	Langsames Wiedergabe	DVD-VR DVD-V VCDDrücken Sie [▶,▶] im Pause-Modus (bis zu 5 Stufen).Drücken Sie [▶] (PLAY) um die normale Wiedergabe fortzusetzen.VCD [▶] nur
	Geben Sie eine Zahl/Nummer ein	DVD-VR DVD-V VCD CDz.B. um 12 auszuwahlen: [≥10] → [1] → [2]WMA MP3 JPEG MPEG4 DivXz.B. um 123 auszuwahlen: [1] → [2] → [3] → [ENTER]

Nützliche Funktionen

Auswahl der Darstellung von Bildern mit

Seitenverhältnis 4:3 auf dem LCD

LCD-SIZE

MONITOR NORMAL:

MONITOR FULL:

MONITOR OFF:

Normal

Horizontal gestreckt

Kein Bild

Zum Ändern drücken.

• Wenn Sie den LCD des Geräts nicht verwenden, wählen Sie "MONITOR OFF", um Strom zu sparen. (Die Anzeige [ð] blinkt)
• Der LCD wird beim Schließen automatisch ausgeschaltet.

Auswählen der LCD-Bildqualität

BRIGHT-LCD

DAYLIGHT

MOONLIGHT:

USER MODE:

Zeigt das Bild heller an.

Zeigt das Bild dunkler an.

→ unten

Zum Ändern

drücken.

■ Bei der Auswahl von "USER MODE"

Drücken Sie [△▽], um den Eintrag auszuwählen, und [△▷], um die Einstellung zu ändern.

BRIGHT: Stellt die Helligkeit des Bilds ein (-5 bis 5)

COLOUR: Stellt die Farbschattierung des Bilds ein

(-5 bis 5)

• Verlassen der Bildschirmanzeige: Drücken Sie [RETURN].

Zeigt den aktuellen Wiedergabestatus an (Quick OSD)

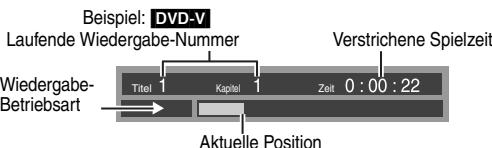

Basisinformationen

Drücken Sie hier zweimal.

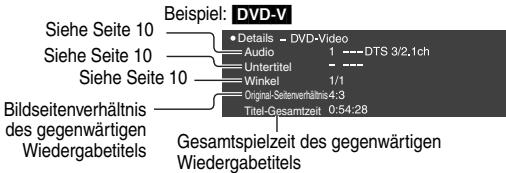

Details

Dreimal drücken.

• MPEG4 DivX Während der Suche werden keine Video- und Audioinformationen angezeigt.
• Um den Bildschirm zu verlassen: Drücken Sie [RETURN].

Wiedergabewiederholung

(Nur wenn die abgelaufene Zeit angezeigt werden kann. JREG:Sie können dies auch dann verwenden, wenn die abgelaufene Zeit nicht angezeigt wird.)

DVD-LS86

Wählen Sie "Wiederholen" im Wiedergabe-Menü (→ 11).

DVD-LS83

Während der Wiedergabe drücken Sie mehrmals hier, um den zu wiederholenden Inhalt auszuwählen.

Programmwiedergabe/Zufällige Wiedergabe

DVD-LS86 (nur Fernbedienung) Außer DVD-VR

PLAYMODE

Im Stoppzustand

Drücken zum Ändern.

Programm-Wiedergabe Zufallsbedingte Wiedergabe

Aus (normale Wiedergabe)

Um Zufalls- und Programmewiedergabe zu verwenden, muss HighMAT-Disc-Wiedergabe deaktiviert werden.

Wählen Sie "Datendisc-Wiedergabe" im "Menü Extras" aus (→ 12).

Programmwiedergabe (bis zu 32 Titel)

Beispiel: DVD-V

1

Alle Einträge auswählen (auf der Disc, im Titel oder in der Gruppe): Drücken Sie [ENTER] und [Δ ] um "ALL" zu wählen, und dann nochmals [ENTER] zur Speicherung.

Ändern des Programms

Drücken Sie [ ] zur Auswahl eines Eintrags. - Um einen Eintrag zu ändern, wiederholen Sie Schritt 1. - Um einen Titel zu entfernen, drücken Sie [CANCEL] (oder wählen Sie "Löschen" und drücken Sie dann [ENTER]).

Löschen des ganzen Programms

Wählen Sie "Das ganze Programm löschen" und drücken Sie [ENTER]. Das gesamte Programm wird auch gelöscht, wenn das Gerät abgeschaltet wird, das Disc-Fach geöffnet wird oder die Eingabe über [AV SELECT] geändert wird.

Zufällige Wiedergabe

Beispiel: DVD-V

DVD-V

A MP3

Um die Programm- und Zufallswiedergabe-Betriebsart zu verlassen, drücken Sie im Stoppmodus mehrmals [PLAYMODE].

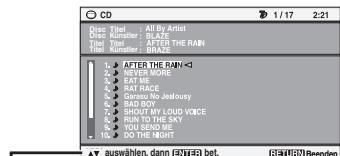

Wiedergabe von CDs über Menüs

Bei der Wiedergabe von CD-Text erscheinen auch die Titel.

Beispiel: CD-Text

Drücken Sie [DISPLAY], um zwischen Bedienerführung und der Anzeige der Wiedergabe-Betriebsart umzuschalten.

Drücken Sie [△▽], um den Track auszuwählen, und dann [ENTER].

• Verlassen der Bildschirmanzeige: Drücken Sie [RETURN].

Wiedergabe von Programmen/Wiedergabelisten

• Titel werden nur angezeigt, wenn diese eingegeben wurden.
• Wiedergabelisten und Titel können nicht bearbeitet werden.

1 Um Programme abzuspielen:

Um Wiedergabelisten abzuspielen:

• Nur möglich, wenn die Disc eine Abspielliste enthält.

2

Drücken Sie [ ] zur Auswahl von Programm oder Abspielliste und dann [ENTER].

DVD-LS86 Sie können auch die Zifferntasten auf der Fernbedienung (→ 6, ),Geben Sie eine Zahl/Nummer ein). - Drücken Sie [▶] um den Inhalt des Programms anzuzeigen (nur bei der Wiedergabe des Programms). - Verlassen der Bildschirmanzeige: Drücken Sie [RETURN].

Wiedergabe von HighMAT™-Discs

WMA MP3 JPEG

Bei Anzeige des Menüs

Drücken Sie [▲▼▲▶] zur Auswahl von Einträgen und dann [ENTER].

Menü:

Zum Aufrufen des nächsten Menüs für Abspiellistenwahl oder eines anderen Menüs.

Abspielliste:

Die Wiedergabe beginnt.

• Um zum Bildschirmmenü zurückzukehren, drücken Sie [TOP MENU]. Drücken Sie dann mehrmals [RETURN].
• Zum Ändern des Menühintergrunds drücken Sie [DISPLAY]. Der Hintergrund wechselt zu dem auf der Disc aufgezeichneten.
• Darstellen/Verlassen der Bildschirmanzeige: Drücken Sie [TOP MENU]. Auswahl aus einer Seite
• Drücken Sie [MENU].
• Drücken Sie [◀] und dann [▲▼], um zwischen den Listen "Abspielliste", "Gruppe" und "Inhalt" umzuschalten.
• Drücken Sie [▶] und dann [▲▼], um eine Option zu wählen, und drücken Sie dann [ENTER].

• Verlassen der Bildschirmanzeige: Drücken Sie [MENU].

Wiedergabe von WMA/MP3, JPEG und MPEG4/DivX

WMA MP3 JPEG MPEG4 DivX

Wählen Sie "Datendisc-Wiedergabe" (→ 12, Menü Extras) in den folgenden Fällen: - Zur Wiedergabe von HighMAT-Discs ohne Verwendung der HighMAT-Funktion - Wiedergabe von Audio (MP3), Bild (JPEG) oder Video (MPEG4 DivX) auf DVD-RAM mit aufgezeichneten Titeln (DVD-VR) - Um zur Wiedergabe der Titel (DVD-VR) zurückzukehren, wählen Sie unter "Menü Extras" die Option "DVD-VR-Wiedergabe" (⇒ 12).

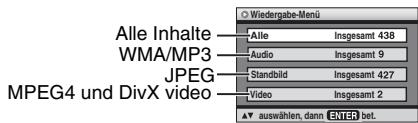

Wiedergabe der Reihe nach (Wiedergabe-Menü)

Bei Anzeige des Menüs drücken Sie [▲▼], um "Alle", "Audio", "Standbild" oder "Video" auszuwählen, und drücken Sie dann [ENTER]. - Darstellen/Verlassen der Bildschirmanzeige: Drücken Sie [TOP MENU].

Wiedergabe ab der ausgewählten Stelle (Navigations-Menü)

1

MENU Einmal drücken.

2

Drücken Sie [▲▼▶], um eine Gruppe auszuwählen und bestätigen Sie mit [ENTER].

• Abspielen des Gruppeninhalts in festgelegter Reihenfolge: Drücken Sie [ENTER].
• Abspielen ausgewählten Inhalts starten: Drücken Sie [▲▼] zur Auswahl und dann [ENTER].

Nummern der laufenden Gruppe und ihres Inhalts

Gruppe

:JPEG

WMA/MP3

MPEG4 und DivX video

Momentan gewählte Nummer

• Wiedergabe von WMA/MP3-Dateien bei Anzeige eines JPEG-Standbilds auf dem Fernsehschirm

Wählen Sie zunächst eine JPEG-Datei und dann WMA/MP3 aus. (Der umgekehrte Bedienungsablauf funktioniert nicht.)

• Verlassen der Bildschirmanzeige: Drücken Sie [MENU].

Gebrauch des Untermenüs

Bei Anzeige des Navigationsmenüs (→ siehe oben).

1. Drücken Sie [DISPLAY]. 2. Drücken Sie [△▽] zur Auswahl des Untermenüs und dann [ENTER].

Untermenü

✓Multi	Gruppen und Inhalt
Liste	Nur Inhalt
Baum	Nur Gruppen
Piktogramm	Piktogramme JPEG
Nächste Gruppe	Zur{nachsten Gruppe
Vorherige Gruppe	Zur vorherigen Gruppe
✓Alle	Alle Inhalte
Audio	nur WMA/MP3
Standbild	nur JPEG
Video	MPEG4 und DivX nur Video
✓Hilfe	Umschalten zwischen Bedienerführung und der
Suchen	Anzeige der Wiedergabe-Betriebsart
	Um nach Gruppe oder Inhaltstitel zuuchen

(→ siehe unten)

Suchen nach Gruppe oder Inhaltstitel

1. Drücken Sie [▶▶] zum Markieren eines Gruppennamens, um eine bestimmte Gruppe zu suchen, oder zum Markieren eines Inhaltsnamens, um einen bestimmten Inhalt zu suchen.

1. Wählen Sie "Suchen" und drücken

Sie [ENTER]. (→ siehe oben, Gebrauch des Untermenüs)

2. Drücken Sie [△▽] zur Auswahl eines Buchstabens und dann [ENTER].

Wiederholen Sie diesen Schritt, um einen weiteren Buchstaben einzugeben. - Kleinbuchstaben können ebenfalls gesucht werden. - Halten Sie [I], [I] gedrückt, um zwischen A, E, I, O und U umzuschalten. - Drücken Sie [4], um ein Zeichen zu löschen. - Löschen Sie das Sternchen (*), um die Titel zu suchen, die mit dem betreffenden Buchstaben beginnen.

3. Drücken Sie [▶], um "Suchen" auszuwählen, und drücken Sie dann [ENTER].

Der Schirm mit den Suchergebnissen wird eingeblendet.

4. Drücken Sie [△▽], um die Gruppe oder den Inhalt zu wählen, und dann [ENTER].

Über DivX VOD-Inhalt

DivX-Inhalte über Video-on-Demand (VOD) sind aus Gründen des Copyrightschutzes verschlüsselt. Um DivX VOD-Inhalte auf diesem Gerät wiederzugeben, müssen Sie das Gerät zuerst registrieren. Folgen Sie den Anweisungen online, um DivX VOD-Inhalte zu kaufen, den Registrierungscode einzugeben und so das Gerät zu registrieren. Weitere Informationen über DivX VOD finden Sie unter www.divx.com/vod.

Anzeige des Registrierungscodes des Geräts

(→ 13, DivX-Registrierung) 8 alphanumerische Zeichen

• Wir empfehlen Ihnen, diesen Code für die weitere Verwendung aufzuschreiben.
• Nach der ersten Wiedergabe von DivX VOD-Inhalten wird ein weiterer Registrierungscode in "DivX-Registrierung" angezeigt. Verwenden Sie nicht diesen Registrierungscode, um DivX VOD-Inhalte zu kaufen. Wenn Sie diesen Code verwenden, um DivX VOD-Inhalte zu kaufen, und den Inhalt dann auf diesem Gerät wiedergeben, können Sie keine Inhalte mehr ansehen, die Sie mit dem vorhergehenden Code gekauft haben.
• Wenn Sie DivX VOD-Inhalte mit einem nicht diesem Gerät entsprechenden Registrierungscode kaufen, können Sie diese Inhalte nicht wiedergeben. ("Keine Berechtigung" wird angezeigt.)

Inhalte, die nur begrenzt oft wiedergegeben werden können

Bestimmte DivX VOD-Inhalte können Sie nicht unbegrenzt, sondern nur einmal wiedergeben. Wenn Sie solche Inhalte wiedergeben, wird die Anzahl der verbleibenden Wiedergaben angezeigt. Wenn die Anzahl der verbleibenden Wiedergaben Null beträgt, können Sie diesen Inhalt nicht nochmals wiedergeben. ("Mietfrist abgelaufen" wird angezeigt.) Bei der Wiedergabe dieses Inhalts

Die Anzahl der verbleibenden Wiedergaben wird um eins verringert, wenn - Sie das Gerät abschalten oder das Menü "Einstellungen" anzeigen. - Sie zweimal drücken. - Sie [▶▶,▶] oder [▶] (DVD-LS86 Fernbedienung) etc. drücken und einen anderen Inhalt aufrufen.

Über die Wiedergabe von DivX-Untertiteltext

Sie können Untertiteltext anzeigen, der auf einer DivX-Video-Disc in diesem Gerät aufgezeichnet ist.

Diese Funktion steht nicht mit den in den DivX-Standardspezifikationen angegebenen Untertiteln und hat keinen klar definierten Standard. Je nach dem zur Erstellung der Daten verwendeten Verfahren kann es vorkommen, dass die folgenden Funktionen nicht unterstützt werden.

Anzeigen von Untertiteltext (→ 10, Untertitel)

• DivX-Videodateien, bei denen nicht "Text" angezeigt wird, enthalten keinen Untertiteltext. Der Untertiteltext kann nicht angezeigt werden. Versuchen Sie, die Spracheinstellungen (→ 13, Untertiteltext) zu verändern, wenn der Untertiteltext nicht richtig angezeigt wird.

Dateitypen mit Untertiteltext, die angezeigt werden können.

Mit diesem Gerät kann Untertiteltext angezeigt werden, der die folgenden Bedingungen erfüllt.

• Dateiformat: MicroDVD, SubRip oder TMPlayer
• Dateierweiterung: ".SRT", ".srt", ".SUB", ".sub", ".TXT" oder ".txt"
• Name: Nicht mehr als 44 Zeichen ohne Dateierweiterung
• Die DivX-Videodatei und die Datei mit dem Untertiteltext befinden sich im selben Verzeichnis und haben denselben Dateinamen ohne Erweiterung.
• Befindet sich mehr als eine Datei mit Untertiteltext im selben Verzeichnis, werden diese in der folgenden Prioritätsreihenfolge angezeigt: ".srt", ".sub", ".txt".

Einschränkungen dieses Geräts

• In folgenden Situationen können die Untertitel nicht wie aufgezeichnet wiedergegeben werden. Außerdem hängt es von den zur Erstellung der Aufzeichnung verwendeten Verfahren und dem Zustand der Aufnahme ab, ob nur Teile der Untertitel oder eventuell gar keine Untertitel angezeigt werden können.
• Wenn spezielle Zeichen oder Sonderzeichen im Untertiteltext enthalten sind.
• Wenn die Dateigröße 256 KB übersteigt.
• Wenn in den Untertiteldaten formatierte Zeichen enthalten sind. Codes zur Formatierung der Zeichen werden als Untertitelzeichen interpretiert und angezeigt.
• Wenn in den Untertiteldaten auch Daten mit anderem Format enthalten sind.
• Wenn der Dateiname der DivX-Videodatei im Menübildschirm nicht korrekt angezeigt wird (der Dateiname wird als „?" angezeigt), wird auch der Untertiteltext eventuell nicht korrekt angezeigt.
• Der Untertiteltext kann nicht angezeigt werden, wenn Funktionen wie Suche, TimeSlip o. dgl. ausgeführt werden.
• Der Untertiteltext kann nicht angezeigt werden, wenn Menüs wie Schnell-OSD, Bildschirmmenüs, das Menü Navigation und andere Menüs gerade am Bildschirm angezeigt werden.

Tipps zur Erstellung von Daten-Discs

Format: WMA

Disc: CD-R/RW

Erweiterung: ".WMA", ".wma"

Hinweis:

• Kompatible Kompressionsrate: zwischen 48 kbps und 320 kbps
• Sie können keine WMA-kopiergeschützten Dateien wiedergeben.
• Dieses Gerät ist nicht kompatibel mit Multiple Bit Rate (MBR: eine Datei, die denselben Inhalt in verschiedenen Bitraten kodiert enthält).

Format: MP3

Disc: DVD-RAM, DVD-R/RW, CD-R/RW

Erweiterung: ".MP3", ".mp3"

Hinweis:

• Sampling-Frequenz: DVD-RAM, DVD-R/RW: 11,02,12,22,05,24,44,1 und 48 kHz; CD-R/RW: 8,11,02,12,16,22,05,24,32,44,1 und 48 kHz
• Kompatible Kompressionsrate: zwischen 32 kbps und 320 kbps
• Dieses Gerät ist nicht kompatibel mit ID3-Tags.

Format: JPEG

Disc: DVD-RAM, DVD-R/RW, CD-R/RW

Erweiterung: ".JPG", ".jpg", ".JPEG", ".jpeg"

Hinweis:

• Es können JPEG-Dateien wiedergegeben werden, die mit einer Digitalkamera gemäß dem Standard DCF (Design rule for Camera File system) Version 1.0 erstellt wurden.
• Dateien, die mit einer Bildbearbeitungssoftware auf einem Computer verändert, bearbeitet oder gespeichert wurden, können nicht angezeigt werden.
• Dieses Gerät kann keine bewegten Bilder, MOTION JPEG und andere derartige Formate und ruhende Bilder außer JPEG (z. B. TIFF) oder Bilder mit verknüpften Audiosignalen wiedergeben.

Format: MPEG4

Disc: DVD-RAM, DVD-R/RW, CD-R/RW

Erweiterung: ".ASF", ".asf"

Hinweis:

• Sie können mit diesem Gerät MPEG4-Daten entsprechend den SDVIDEO-Spezifikationen (ASF-Norm)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem abspielen, die mit den Panasonic SD Multi Cameras oder DVD-Recordern aufgenommen wurden.
• Das Aufnahmedatum kann darauf vom tatsächlichen Datum abweichen.

Format: DivX

Disc: DVD-RAM, DVD-R/RW, CD-R/RW

Erweiterung: ".DIVX", ".divx", ".AVI", ".avi"

Hinweis:

• Wiedergabe aller Versionen von DivX-Video (inkl. DivX® 6) [DivX-Video system/MP3, Dolby Digital oder MPEG-Audiosystem], mit Standardwiedergabe von DivX® Mediendateien. Mit DivX-Ultra hinzugeführte Funktionen werden nicht unterstützt.
• DivX Dateien, die größer als 2 GB sind oder keinen Index enthalten, werden auf diesem Gerät eventuell nicht korrekt wiedergegeben.
• Dieses Gerät unterstützt alle Auflösungen bis max. 720 × 480 (NTSC)/720 × 576 (PAL).
• Auf diesem Gerät können Sie bis zu 8 verschiedene Typen von Audio und Untertiteln auswählen.
• Wenn Gruppen direkt aus dem Wurzelverzeichnis erstellt werden, wie "002 groupen in der untersten stehenden Abbildung, werden die Gruppen ab der achten auf derselben vertikalen Zeile im Menübildschirm dargestellt. Die Anzeigereihenfolge im Menübildschirm kann sich von jener am Computerbildschirm unterscheiden.
• Dieses Gerät kann keine Dateien wiedergeben, die mittels Packet Writing erstellt wurden.

Benennen von Verzeichnissen und Dateien auf Daten-Discs

(Auf diesem Gerät werden Daten als Inhalte und Verzeichnisse als Gruppen behandelt.)

Versehen Sie bei der Erstellung der Disc die Verzeichnis- und Dateinamen mit Präfixen.

Verwenden Sie Zahlen mit der gleichen Anzahl von Stellen, um die Reihenfolge der Wiedergabe festzulegen (unter Umständen funktioniert dies manchmal nicht).

DVD-RAM

Die Discs müssen dem Standard UDF 2.0 entsprechen.

DVD-R/BW

Die Discs müssen dem Standard UDF Bridge (UDF 1.02/ISO9660) entsprechen. - Dieses Gerät ist nicht kompatibel mit Multi-Session-Discs. Nur die erste Session wird wiedergegeben.

CD-R/RW

• Die Discs müssen den Standards ISO9660 Level 1 oder 2 entsprechen (Ausnahme: erweiterte Formate).
• Dieses Gerät ist mit Multi-Session-Discs kompatibel. Doch verzögert sich der Beginn der Wiedergabe, wenn viele Sessions vorhanden sind. Halten Sie daher die Anzahl der Sessions möglichst niedrig, um dies zu vermeiden.

Beispiel: MP3-Stammverzeichnis

Verwendung des Bildschirmmenüs

1

z.B.

2

① Drücken Sie [▲▼], um das Menü auszuwählen. ② Drücken Sie [ENTER], um zum ersten Menü zu gehen, und [▲▼], um die Option auszuwählen. ③ Drücken Sie zur Bestätigung [ENTER]. Wiederholen Sie falls erforderlich diese Schritte. Die angezeigten Einträge sind je nach Software-Typ entsprechend. - Einige Optionen können durch Drücken von [▶] statt [ENTER] geändert werden. - Einige Funktionen sind nur während der Wiedergabe verfügbar. - Drücken Sie [◀], um zum vorhergehenden Menü zu gehen. Ist dies nicht möglich, verlassen Sie den Bildschirm (→ unten) und wiederholen Sie obige Schritte, um zum vorhergehenden Menü zu gehen. DVD-LS86 Es gibt auch Optionen, die Sie mit den Zifferntasten und [ENTER] auf der Fernbedienung auswählen können. - Verlassen der Bildschirmanzeige: Drücken Sie [RETURN].

Hauptmenü

Programm, Gruppe, Titel Kapitel, Titel, Abspielliste Inhalt	Starten der Wiedergabe mit einem bestimmten Disc-Eintrag • Drücken Sie [▲▼] zur Auswahr und dann [ENTER]. • Halten Sie [▲▼] gedrück für schneppers Ändern.
Zeit	Nach vor oder darüber Springen (Time Slip nur bei Wiedergabe) DVD-VR DVD (Ausnahme +R/+RW) Dlx 1. Drücken Sie zweimal [ENTER], um die Time Slip-Anzeige einzublenden. 2. Drücken Sie [▲▼] zur Auswahr der Zeit und dann [ENTER]. • Halten Sie [▲▼] gedrück für schneppers Ändern. Umschalten zwischen Restzeit- und verstrichener Spielzeitanzeige
Video	Anzeigen der Pixelzahl Dlx fps (frame per second = Einzelbildner pro Sekunde) wird ebenalls eingebrendet.
Audio	Ändern der Audiospur (Film) • DVD-LS86 Dieses Menu wird auch durch Drücken von [AUDIO] auf der Fernbedienung angezeigt. • DVD-VR Dlx Sie können diese Taste zur Wahl von "L", "R" oder "L R" betätigten. VCD Sie können diese Taste zur Wahl von "L", "R", "L R" oder "L + R" betätigten. DVD- (Karaoke-Discs) 1. Drücken Sie [▲▼] zur Wahl von "Gesang". 2. Drücken Sie [ENTER] und dann [▲▼] um die Option auszuwahlen. 3. Drücken Sie [ENTER]. Einzelheiten hierzu finden Sie in der Begleitliteratur der Disc. Signattyp/Daten LPCM/DO Digital/DTS/MP3/MPEG: Signatyp kHz (Abtastfrequenz)/bit/ch (Anzahl der Kanäle) Beispiel: 3/2 .1ch 1. Niederfrequenzeffekt (keine Anzeige, wenn kein Signal vorliegt) 0. Kein Surround 1. Mono-Surround 2. Stereo-Surround (links/rechts) 1. Mitte 2. Frontkanal links+Frontkanal rechts 3. Frontkanal links+Frontkanal rechts+Mitte
Nummernwahl VCD (mit Wiedergabesteuierung)	Zahlen eingeben (→6) • Halten Sie [▲▼] gedrück für schnelleres Ändern.
Piktomagram	Anzeigen von Piktomagrammen
Untertitel	Untertitelalandern (Discs mit Untertiteln) 1. Drücken Sie [ENTER] und dann [▲▼] um "Aus" oder "Ein" und die Untertitlesprache auszuwahlen. 2. Drucken Sie [ENTER]. • DVD-LS86 Dieses Menu wird auch durch Drücken von [SUBTITLE] auf der Fernbedienung angezeigt. • Bei +R/+RW wird möglicherweise eine Nummer für Untertitel angezeigt, die nicht auf dem Bildschirm erschieren. • DVD-VR (Mit Untertilinformationen ein/aus) -Nur Aus oder Ein kann ausgewählten werden. -Informationen zum Abschlten/Anzeigen von Untertitel können nicht mit DVD-Recordern von Panasonic aufgezeichnet werden.
Marker (VR)	Zum Aufruf eines auf DVD-Recordern aufgezeichneten Markers
Winkel	Anzeigewinkel auswahlen DVD- mit mehreren Anzeigewinkeln • DVD-LS86 Dieses Menu wird auch durch Drucken von [ANGLE] auf der Fernbedienung angezeigt.
Bild drehen	Zum Drehen des Bildes ("Nach rechts" oder "Nach links") • DVD-LS86 Das Bild wird jedesmal, wenn Sie [ANGLE] auf der Fernbedienung drucken, nach rechts gedreht.
Diashow	Ein- und Ausschalten der Dia-Vorführung Ändern des Zeitintervals für die Dia-Vorführung ("1 Schnell" bis "5 Langsam") • Bei der Slideshow oder dem Überspringen/Rotate Picture kann diese Funktion je nach Wiedergabe-Position u.U. nicht ausgeführten werden.
Sonstige Einstellungen	(→11)

Abspielgeschw.	DVD-VR	DVD-V	Normal	×1.4 ×1.3 ×1.2 ×1.1
	• Drücken Sie [▷ ON], um zur normalen Wiedergabe zusammen, funktionieren, H.Bass, Advanced Surround und Sound Enhancement (→ unter) nicht.		• Wenn Sie die Geschwindigkeit ändern, Funktionieren, H.Bass, Advanced Surround und Sound Enhancement (→ unter) nicht.	√Normal ×0.9 ×0.8 ×0.7 ×0.6
	• Je nach Aufzechnungsart kann diese Funktion u. U. nicht ausgeführten werden.

Wiedergabe-Menü (Nur wenn die verstrichene Spielzeit angezeigt werden kann.)

JPEG: Wiederholungsfunktion kann verwendet werden.

Wiederholen	Wahlen Sie eine Stelle, die wiederholt werden soll
Wdhlg. A-B To repeat a specified section	Außer DVD-VR (Standbild) MPEG4 DivX und MPEG Drücken Sie [ENTER] am Anfangs- und Endpunkt des gewünschten Abschnitts. • Drücken Sie [ENTER] erneut, um diese Funktion aufzuheiten.
Advanced Disc Review Überprüften abzuspielerter Titel/Programme	DVD-VR DVD-V (Außer +R/+RW) Drücken Sie [▷ ON], wenn Sie einen Titel oder ein Programm fühden haben, das abgespielt werden soll. • Sie können auch jeweils 10 Minuten durchsehen. Wahlen Sie "Intervall-Modus" (→ 13, "Advanced Disc Review" im Register "Disc"). • Je nach Wiedergabe-Position kann diese Funktion u. U. nicht ausgeführten werden. • DVD-VR Funktioniert nicht: - mit Standbild-Abschnitt. - bei Wiedergabe einer Abspiellende.

Bild-Menü

Bildmodus • Einstellen der richtigen Bildqualität für Simone (Kino1/Kino2) • Rauschreduzierung im Bild (Tiefenverträger/MPEG DNR-Filter)	Normal: Normale Bilder Kino1: Bilder werden weicher reproduziert und Details in dunklen Szenen werden hervorgoben. Kino2: Liefer ein schäferes Bild und verbessert die Detailwiedergabe in dunklen Szenen. Benutzer: Bildeinstellung (→ unter) • Abhängig von der Aufzeinungsart der Disc kann diese Funktion der Disc eventuell nicht Funktionieren.
	Bildeinstellung Tiefenverträker: Dienzt zur Reduzierung des groben Hintergrundrauschens, um eine bessere Tiefenwirkung zu erzielen. MPEG DNR-Filter: Glättet Blockauschen und reduziert die Flecken, die bei kontrastierenden Bereichen des Bildes erschreiben 1) Drücken Sie [▲▼] zur Auswahl von “Bildeinstellung” und drücken Sie [ENTER]. 2) Drücken Sie [▲▼] zur Auswahl von “Tiefenverträger” oder “MPEG DNR-Filter”. 3) Drücken Sie [▲▶] zum Ändern der Einstellung. (Tiefenverträker: 0 bis +4, MPEG DNR-Filter: 0 bis +3) • Abhängig von der Aufzeinungsart der Disc kann diese Funktion der Disc eventuell nicht Funktionieren.
Quelle wahren	DivX Wenn Sie “Auto” auswähen, wird automatisch das Format des DivX-Inhalts bestimmt und ausgegeben. Wenn das Bild verzerrt ist, während Sie “I” (Zeilensprung) oder “P” (Progressiv) aus, abhängig davon, welche Format verwendet wurde, als der Inhalt der Disc aufgezeichnet wurde. Auto, I (Zeilensprung), P (Progressiv)

Audio-Menü

H.Bass Verbesserung der Basswiedergabe mit den Lautsprechern	DVD-V DVD-VR Ein ←→ Aus · Dies ist auf 5.1-Kanal DVD-Video- und DVD-VR-Discs wirksam. Dies ist auch bei einigen Teilen der 2-Kanal-Discs wirksam. · Bei verzerrtem Klang oder Rauschen auf “Aus” sollen. · Abhängig von der Aufzeinungsart der Disc kann diese Funktion der Disc eventuell nicht funktionieren.
Advanced Surround Um virtuellen Surroundklang zuGENißen	Laufbild mit 2 oder mehr Kanälen “SP 1 Natürlich”, “SP 2 Anhebung”, “HP 1 Natürlich” oder “HP 2 Anhebung” Ein Surround-Soundeffekt kann durch Verwendung von 2 Lautsprechern (an einem anderen Gerä) erzielt werden. · Bei Verwendung von Kopfhöern drücken Sie zur Auswahl von “HP 1 Natürlich” oder “HP 2 Anhebung”. · Beim Abspielen von Discs, die mit Surround-Sound aufgenommen wurden, scheint der Klang von Lautsprechern rechts und links von Ihnen zu kommt. · Die optimale Sitzposition entspricht dem 3- bis 4-fachten des Abstands zwischen den beiden vorderen Lautsprechern bzw. der Breite des Fernsehgeräts, falls Sie dessen Lautsprechern benutzen. · Bei aktiviertem H.Bass (→...) besteht diese Funktion nicht zur Verfügung. · Nicht in Kombination mit Surround-Effekte anderer Geräe einsetzen.
Dialogue Enhancer Dialogue in Filmen better hörbar machen	DVD-V (Dolby Digital, DTS, MPEG, mindestens 3 Kanäle, Dialogton auf Mittelkanal aufgezeichnet) DivX (Dolby Digital, 3-Kanal oder darüber, wobei der Dialog im Center-Kanal aufgezeichnet ist) Ein ←→ Aus
Sound Enhancement Angenehmert, analog-artiger Ton	DVD-VR DVD-V (nur mit 48 kHz bespielte Discs) VCD CD WMA MP3 (Aufnahme der Disc mit einer anderen Frequenz als 8 kHz, 16 kHz oder 32 kHz) Ein ←→ Aus · Die Funktion steth nicht zur Verfügung mit MP3 auf DVD-RAM oder DVD-R/RW. · Dies funktioniert nicht, wenn H.Bass oder Advanced Surround (→...) aktiv ist. · Je nach Aufzeinungsart kann diese Funktion u. U. nicht ausgewührt werden.

(Fortsetzung) nächste Seite

Verwendung der Bildschirmmenüs

(Fortsetzung) Anzeige-Menü

Information	Ein←→ Aus
Position Untertitel	0 bis -60 (in Schritten von 2)
Helligkeit Untertitel	Auto, 0 bis -7
Bildschirm ausführten	Laufbilder These Funktion erweitert ein Bild im Letterbox-Format, sodass es den Bildschirm aussflült. Drücken Sie auf [▲▼], um das voreingestellte Bildseitenverhältnis auszuwahlen, oder auf “Auto”. DVD-VR DVD-V VCD Auto ←→4:3 Standard ←→ Europaisches Format ←→ 16:9 Standard ↑→ Cinemascope2 ←→ Cinemascope1 ←→ Amerikanisches Format ←→ • Je nach Disc kann das voreingestellte Seitenverhältnis u.U. nicht angezeigt werden. MPEG4 DivX Standard ←→ Original ↑→ VOLL ←→
Manueller Zoom	Laufbilder Drücken Sie [▲▼] zur Feineinstellung. (Wenn Sie die Taste gedrückt halten, ändert sich die Einstellung im Schnellauf.) - von×1.00 bis ×1.60 (in Schritten von 0,01) - von ×1.60 bis ×2.00 (in Schritten von 0,02) MPEG4 DivX nur - von ×2.00 bis ×4.00* (in Schritten von 0,05) *Je nach dem angeschlossenen TV-Gerät und dessen Einstellungen bzw. nach den Aufzeichnungsbedingungen ist es unter Umständen nicht möglich, bis zu × 4.00 hochzuzoomen.
Bitraten-Anzeige	Laufbilder Ein ←→ Aus
OSD transparent	Aus, Ein, Auto (Wird automatisch eingeschaltet, wenn Bilder auf dem Display angezeigt werden.)
Menu Extras
Einstellungen	(→ 13)
DVD-VR-Wiedergabe HighMAT-Wiedergabe oder Datendisc-Wiedergabe	Wählen Sie “Datendisc-Wiedergabe” in den folgenden Fällen: - Zur Wiedergabe von HighMAT-Discs ohne Verwendung der HighMAT-Funktion - Wiedergabe von Audio (MP3), Bild (JPEG) oder Video (MPEG4 DivX) auf DVD-RAM) auf mit aufgezeichneten Titeln (DVD-VR) • Um zur Wiedergabe von Titeln zurückzukehren (DVD-VR), wahren Sie “DVD-VR-Wiedergabe”.

Liste der Sprachencodes

Abchasisch: 6566	Bhutani: 6890	Franzöbsch: 7082	Javanisch: 7487	Malagassi: 7771	Polnisch: 8076	Slowakisch: 8375	Tschechisch: 6783
Afar: 6565	Bihari: 6672	Frisisch: 7089	Jiddisch: 7473	Malaiisch: 7783	Portugiesisch: 8084	Slowenisch: 8376	Türkisch: 8482
Afrikaans: 6570	Bretonisch: 6682	Galizisch: 7176	Kambodschanisch: 7577	Malayalam: 7776	Punjabi: 8065	Somali: 8379	Turkmenisch: 8475
Albanisch: 8381	Bulgarian: 6671	Georgisch: 7565		Maltesisch: 7784	Rhāto-Romanisch: 8983	Spanisch: 6983	Twi: 8487
Amharisch: 6577	Burmesisch: 7789	Griechisch: 6976	Kannada: 7578	Maori: 7773	8277	Sauheli: 8387	Ukrainisch: 8575
Arabisch: 6582	Chinesisch: 9072	Grönlandisch: 7576	Kasachisch: 7575	Marathi: 7782	Rumānisch: 8279	Schwedisch: 8386	Ungarisch: 7285
Armenisch: 7289	Dänisch: 6865	Guarani: 7178	Kashmiri: 7583	Mazedonisch: 7775	Russisch: 8285	Sundanesisch:8385	Urdu: 8582
Aserbeidschanic: 6590	Deutsch: 6869	Gujarati: 7185	Katalanisch: 6765	Moldaunisch: 7779	Samoanisch: 8377	Tadschikisch: 8471	Uzbekisch: 8590
	Korsisch: 6779	Hausla: 7265	Ketschua: 8185	Mongolisch: 7778	Sanskrit: 8365	Tagalog: 8476	Vietnamesch: 8673
Assamesisch: 6583	Kroatisch: 7282	Hebräisch: 7387	Kirisigisch: 7589	Nauru: 7865	Schottisches	Tamil: 8465
Aymara: 6589	English: 6978	Hindi: 7273	Koreanisch: 7579	Nepalesisch: 7869	Gälisch: 7168	Tatarisch: 8484	Volapuk: 8679
Baschkir: 6665	Esperanto: 6979	Islandisch: 7383	Kurdisch: 7585	Niederlandisch: 7876	Serbisch: 8382	Telugu: 8469	Walisisch: 6789
Baskisch: 6985	Estrinsk: 6984	Indonesisch: 7378	Laotisch: 7679		Serbo-Kroatisch: 8372	Thallandisch: 8472	Wolof: 8779
Belorussich/	Faröisch: 7079	Interlingua: 7365	Lateinisch: 7665	Norwegisch: 7879		Tibetisch: 6679	Xhosa: 8872
Weilfrussisch: 6669	Fidischi/	Irisch: 7165	Lettisch: 7686	Orija: 7982	Shona: 8378	Tigrinya: 8473	Yoruba: 8979
Bengali; Bangla: 6678	Fidischianisch: 7074	Italienisch: 7384	Lingala: 7678	Paschtu: 8083	Sindhi: 8368	Tongalessisch/	Zulu: 9085
	Finnisch: 7073	Japanisch: 7465	Litauisch: 7684	Persisch: 7065	Singhalesisch: 8373	Tongaaisch: 8479

Hergestellt unter Lizenz von Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

"DTS" ist ein eingetragenes Warenzeichen von DTS, Inc., und "DTS 2.0" ist ein Warenzeichen von DTS, Inc.

U.S. Patent-Nr. 6.836.549, 6.381.747, 7.050.698, 6.516.132 und 5.583.936.

Die in thisem Produkt eingesetzte Copyright-Schutztechnologie ist durch US-Patente und andere Rechte zum Schutz geistigen Eigentums geschützt. Die Verwendung dieser Copyright-Schutztechnologie unterliegt der Genehmgung durch Macrovision und ist nur für den tatsächlichen Gebrauch und andere eingeschränkte Betrachtungsanwendungen vorgesehen, es sei dann, es liegt eine ausdrückliche Genehmgung durch Macrovision vor. Reverse Engineering oder Disassemblieren ist verboten.

Dieses Produkt ist unter der Bezeichnung MPEG-4 Visual Patent Portfolio License für die persönliche und nicht-kommerzielle Nutzung vonsieiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4 Video Standard ("MPEG-4 Video") zu kodieren und/oder (ii) ein MPEG-4 Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4 Video lizenzierten Videovertreiber bereitgestellt wurde, zu dekodieren. Für andere Zwecke wird keine Lizenz gewährt und ist hierin auch nicht eingeschlossen. Weitere Informationen, auch zur Werbe-, internen und fremmerskiellen Verwendung und Lizenzierung, erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegla.com

HighMAT und das HighMAT-Logo sind Warenzeichen bzw. eingetragene Warenzeichen von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. Dieses Produkt unterliegt dem Schutz durch bestimmte Rechte an geistigem Eigentum von Microsoft Corporation und Dritten. Nutzung oder Verteilung einer derartigen Technologie außerhalb dieses Produkts ohne Erteilung einer entsprechenden Lizenz durch Microsoft, ein autorisiertes Microsoft-Tochterunternehmen oder autorisierte Dritte ist verboten. WMA ist ein Kompressionsformat, das von Microsoft Corporation entwickelt wurde. Es erreicht die gleiche Klangqualität wie MP3 mit einer kleineren Dateigröße als MP3. Offiziell DivX® Certified Produkt. Spielt alle Versionen von DivX®-Video (einschließlich DivX®6) im Standardwiedergabemodus für DivX® Media-Dateien ab. DivX, DivX Certified und dazugehörige Logos sind Markenzeichen von DivX, Inc. und werden unter Lizenz verwendet. iPod ist ein Warenzeichen von Apple Inc., registriert in den USA und anderen Ländern.

Ändern der Player-Grundeinstellungen

• Nehmen Sie die erforderliche Änderung laut der folgenden Tabelle vor.
• Die werkseitigen Voreinstellungen sind jeweils durch Unterstreichung gekennzeichnet.
• Je nach Softwaretyp können die gezeigten Optionen variieren.

Diese Einstellungen bleiben auch nach Umschalten des Gerätes in den Bereitschaftszustand erhalten.

1

2

DISPLAY Einmal drücken.

① Drücken Sie [▲▼] zur Auswahl von "Sonstige Einstellungen". ② Drücken Sie [ENTER] und dann [▲▼] um "Menu Extras" auszuwählen. ③ Drücken Sie [ENTER] und dann [▲▼] um "Einstellungen" auszuwählen. ④ Drücken Sie [ENTER].

Menü Eintrag Inhalt

Disc Video Audio AudioX Displaying Presentation	Audio (Dialogue)	English
	Unteritel	Automatisch
	Disc-Menuis	Deutsch
	Advanced Disc Review	Intro-Modus
	Kindersicherung	Ertragsquote+

DVD-LS86 Dieses Menü wird auch durch Drücken von [SETUP] auf der Fernbedienung angezeigt. - Drücken Sie [▲▼◆] zur Auswahl von Menü, Eintrag und Inhalt und drücken Sie [ENTER]. - Eingabe der Nummer: Drücken Sie [▲▼] zur Auswahl und drücken Sie [ENTER]. - Zurück zum vorherigen Bildschirm: Drücken Sie [RETURN]. - Um den Bildschirm zu verlassen: Drücken Sie mehrmals [RETURN].

Register "Disc"

Audio (Dialogue)	• Englisch • Originalfassung*1 • Sonstige*****3	Einrichtung
		• Französch	• Spanish
Untertitel	• Automatisch*2 • Englisch • Sonstige*****3	• Deutsch	• Italienisch
		• Niederländisch	• Schwedisch
Disc-Menüs	• Englisch • Sonstige*****3	• Polnisch
Advanced Disc Review Auswahl der Übersichtsanzeige (→ 11).	• Intro-Modus: Überblick über alle Titel/Programme. • Interval-Modus: Prüft in 10-minütigen Intervallen.
Kindersicherung Stellen Sie eine Sicherungsstufe ein, um die Wiedergabe von DVD- Videos einszuschträgen. • Folgen Sie den Anweisungen auf dem Bildschirm.	Einstellen der Kindersicherung (bei Wahl der Stufe 8) • 8 Erlaubt Zugang zu allen Titeln • 1 bis 7: Verhinder die Wiedergabe von DVD-Videos, für die eine entsprechende Kindsersicherungsstufe aufgezeichnet wurde. • 0 Sperr alle Titel: Verhinder das Abspielen von Discs ohne Kindersicherungsstufe. Folgen Sie den Anweisungen auf dem Bildschirm. Merken Sie sich Ihr Password. Eine Meldung erscheidet auf dem Bildschirm, wenn ein DVD-Video die eingestellte Sicherheitsstufe überschreitet. Folgen Sie den Anweisungen auf dem Bildschirm.

1 Die Originalsprache der Disc wird ausgewählt. 2 3 Geben Sie unter Bezugnahme auf die Tabelle auf Seite 12 einen Code ein.

Register "Video"

TV Bildschirmformat Dient zur Wahl der Einstellungen, die Ihr Fremn Fernsehergät oder ihren Wünschen entsprechen.	4:3 Pan&Scan: Fernsehergät mit normalem Bildseitenverhältnis (4:3) Breitformat-Videomaterial wird am linken und rechten Bildrand beschritten, sodass es den Bildschirm füllt (sofern dies nicht von der Disc gesperrt ist). 4:3 Letterbox: Fernsehergät mit normalem Bildseitenverhältnis (4:3) Breitformat-Videomaterial wird im Letterbox-Format dargestellt. 16:9: Widescreen-Fernsehergät Ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehergät.
Standbild-Modus Dient zur Angabe des im Pausenzustand angezeigten Bildtyp.	Automatisch Halbbild: Das Bild ist nicht verschwommen, aber die Bildqualität ist schlechter. Vollbild: Die Gesamtqualität ist hoch, aber das Bild erscheint u.U. verschwommen.
NTSC-Wiedergabe Wahlen Sie PAL 60 oder NTSC-Ausgabe bei der Wiedergabe von NTSC-Discs.	PAL60: Beim Anschluss an ein PAL-Fernsehergät NTSC: Beim Anschluss an ein NTSC-Fernsehergät
Bild/Video-Ausgang Wahlen Sie das Videosignal-format für die Ausgabe von JPEG, MPEG4 und DivX-Video.	Automatisch PAL NTSC/PAL60: Die Ausgabe hängt von der Einstellung “NTSC-Wiedergabe” (→ oben). Ändern Sie die Einstellung, wenn die Ausgabe während der Wiedergabe gestört ist.

Register "Audio"

Dynamikbereich-Kompression

• Aus • An: Sorgt selbst bei einem niedrigen Lautstärkepegel für eine deutlich hörbare Wiedergabe, indem der Pegelbereich zwischen den leistenden und den laustesten Passagen komprimiert wird. Diese Funktion ist entsprechend practisch beim Betrachten von Spielfilmen spät nachts. (Funktioniert nur mit Dolby Digital.)

Register "DivX"

Untertiteltext	●Lateinisch1 ●Lateinisch2 ●Kyrllisch ●Türkisch
DivX-Registrarierung	Sie bereitsGEN denesen Registrarungscode, um DivX Video-on-Demand (VOD)-Inhalt zu erwerben und abzuspielen. (→9)

Register "Display"

Menu-Sprache	• Englisch • Nederlands	• François • Svenska	•spanol • Polski	• Deutsch	• Italiano
Bildschirm-Einblendungen	•Ja	•Nein
Hintergrund während Wiedergabe Wählen Sie den Hintergrund während der JPEG, MPEG4 und DivX-Videoiewiedergabe aus.	•Schwarz	•Greu

Register "Sonstige"

Einstellung neu initialisierenDient zur Rückstellung allerEinträge der Setup-Menü auf ihrewerkseitigten Voreinstellungen.	Ja: Der Password-Bildschirm wird angezeigt, wenn “Kindersicherung” (→...) eingestellt ist. Geben Sieitteidalasse Passwort ein und drücken Sie [ENTER]. Wenn “Initialisiert" auf dem Bildschirm erscheidt, wartenSie etwa 10 Sekunden. Drücken Sie [ENTER] and schalten Sie das Gerät aus und wieder ein.
	Nein

Verwendung in einem Fahrzeug

• Stellen Sie das Gerät nicht auf Oberflächen, die warm werden können, wie z.B. das Armaturenbrett. Das Gerät ist nicht hitzeresistent, und es kann zu Fehlfunktionen kommen.

WÄHREND DER FAHRT DARF DER FAHRER WEDER DIESES GERÄT BEDIENEN NOCH DESSEN ANZEIGE BEOBACHTEN.

Dies würde den Fahrer ablenken und könnte zu einem Unfall mit schweren Personen- oder Sachschäden führen.

Video vom Rücksitz aus betrachten mit der Kopfstützen-Halterung

Sie können Video vom Rücksitz aus genießen, indem Sie das Gerät an der Rückseite des Vordersitzes anbringen.

Bitte legen Sie die Disc ein, bevor Sie das Gerät an der Kopfstützen-Halterung anbringen.

• Nehmen Sie das Gerät nicht von der Halterung ab und bringen Sie es nicht an, während das Fahrzeug in Bewegung ist.
• Bringen Sie das Gerät nicht an folgenden Stellen an:
• an irgendwelchen anderen Stellen mit Ausnahme des Rücksitzes
• wo es vom Fahrer eingesehen oder bedient werden kann
• wo es die Bedienung und Steuerung des Fahrzeugs durch den Fahrer stören würde
• wo es die Wirkung eines Airbags beeinträchtigen könnte
• Stellen Sie sicher, dass der Haltegurt sicher befestigt ist und die Verriegelung am Gerät fest sitzt. Siehe dazu die Montagehinweise. Bei einem Unfall, bei schneller Beschleunigung oder plötzlichem Bremsen könnte sich das Gerät lösen und Personen- oder Sachschäden verursachen.
• Verwenden Sie ausschließlich die mitgelieferte Panasonic-Halterung, um das Gerät am Autositz zu befestigen.

1 Befestigen Sie die Kopfstützen-Halterung am Vordersitz.

① Stellen Sie die Kopfstütze so ein, dass etwa 3 cm Platz sind.

Befestigen Sie es so am Sitz, dass die Etikettenseite der Halterung von der Rückseite des Sitzes aus sichtbar ist.

Kopfstützen-Halterung (mitgeliefert)

② Schließen Sie die Schnalle und stellen Sie den Gurt so ein, dass er die Kopfstütze fest umschließt.

Seitenansicht

RICHTIG FALSCH

Wenn dieser Abstand größer als 3 cm ist, kann sich das Gerät öffnen und bei einem Unfall usw. Verletzungen verursachen.

2 Stellen Sie den Monitor ein.

Drehen Sie den Monitor nach hinten, so dass der Bildschirm nach außen weist. → 4, Einstellen des LCD-Winkels

3 Befestigen Sie das Gerät an der Halterung.

Halten Sie das Gerät mit beiden Händen, und richten Sie es bereits unter den hervorstehenden Teilen der Halterung aus. Drücken Sie das Gerät um etwa 4 bis 5 mm nach unten, sodass die hervorstehenden Teile an der Halterung in die Löcher auf der Unterseite des Geräts passen.

• Überprüfen Sie vor der Verwendung die folgenden Punkte.
• Ist die Halterung sicher am Gerät befestigt.
• Sitzt das Gerät fest und kann es nicht nach oben gehoben werden.

Hervorstehende Teile hier ausrichten.

Bei korrekter

Anbringung hören Sie ein

Schließgeräusch.

Abbildung mit befestigter Halterung und Gerät

Verwenden Sie den Monitor wie in der unterstehenden Abbildung gezeigt in der offenen Position, um ein schlechtes Audiosignal oder Schäden durch Vibrationen des Fahrzeugs zu vermeiden.

Der Monitor kann innerhalb eines Winkels von etwa 30 Grad eingestellt werden.

Durch

Vibrationen

usw. kann sich

der Winkel

des Monitors

während der

Fahrt

verändern.

• Je nach Art der Kopfstütze kann die Halterung u.U. nicht angebracht werden.

RICHTIG

23 cm oder weniger

FALSCH

Bei einem Unfall usw. könnte sich das Gerät sonst lösen und Verletzungen verursachen.

Lösen des Players aus der Halterung

① Drücken Sie die Freigabeknöpfe (links und rechts) nach innen zur Mitte der Halterung. (2) Heben Sie das Gerät an, um es zu lösen. - Drücken Sie die Freigabeknöpfe nur, wenn Sie das Gerät aus der Halterung lösen.

Schließen Sie den mitgelieferten Adapter für Zigarettenanzünder an

Bitte beachten Sie vor dem Anschluss auch die Bedienungsanleitung des Fahrzeugs oder wenden Sie sich an Ihren Autohändler.

• Schließen Sie das Gerät an den Zigarettenanzünder an; das Fahrzeug muss über eine 12 V-Batterie verfügen. Das Gerät kann in Fahrzeugen mit einer 24 V-Batterie nicht verwendet werden.
• Hierbei handelt es sich um einen speziellen, negativ geerdeten KFZ-DC-Adapter. Die Verwendung dieses KFZ-DC-Adapters in Fahrzeugen mit positiver Erdung kann Fehlfunktionen verursachen und zu Bränden führen.

Gerät auf stabiler Oberfläche aufstellen.

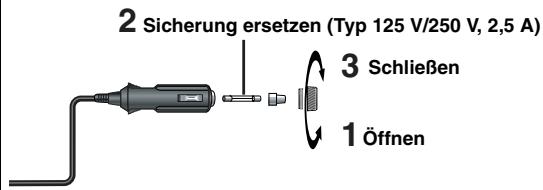

Ersetzen der Sicherung

Austausch nur gegen die angegebene 125 V/250 V, 2,5 A-Sicherung. Die Verwendung anderer Typen kann einen Brand verursachen.

Vorsichtsmaßnahmen

• Entleeren der Autobatterie vermeiden

Trennen Sie den KFZ-DC-Adapter nach der Verwendung wieder vom Zigarettenanzünder. Der KFZ-DC-Adapter verbraucht ansonsten weiter Strom, auch wenn er nicht verwendet wird. Außerdem beginnt er den Ladevorgang, wenn ein Batteriepack mit dem Gerät verbunden ist, was der Autobatterie noch mehr Strom entzieht. - Verwenden Sie den KFZ-DC-Adapter nicht über längere Zeit, wenn der Motor des Fahrzeugs nicht läuft. - Schalten Sie das Gerät bei Verwendung des KFZ-DC-Adapters ab, bevor Sie den Motor abstellen; andernfalls arbeitet unter Umständen die Funktion Wiedergabe fortsetzen ( ightarrow 6) nicht. - Spannen Sie das Kabel nicht. - Für durch fehlerhaften Einbau oder Anschluss des Geräts verursachte Schäden übernehmen wir keine Haftung.

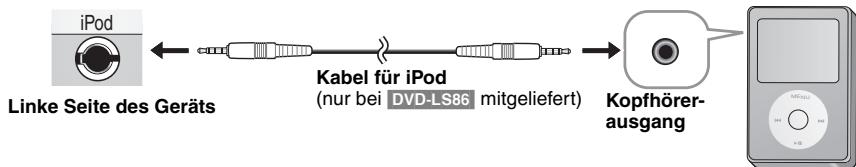

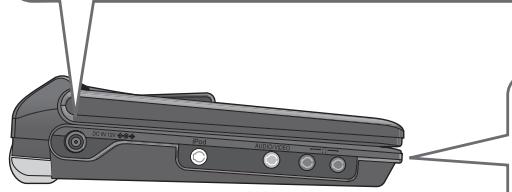

Linke Seite des Geräts

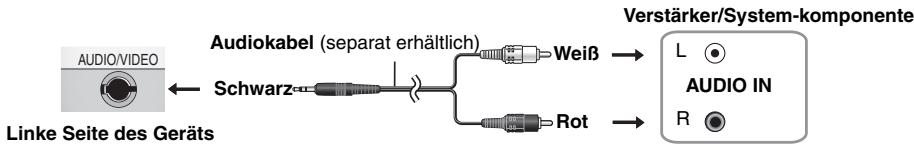

Sie können das Audiosignal über die KFZ-Anlage hören, indem Sie einen Stereo-Kassettenadapter (nicht mitgeliefert) an die Kopfhörerbuchse auf der linken Seite des Geräts anschließen.

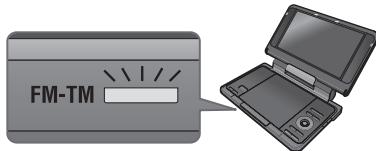

FM-Transmitter

DVD-LS86

Sie können die Musikwiedergabe von Discs genießen, indem Sie die Audiosignale dieses Geräts auf einem FM-Radiokanal (z.B. an das Autoradio) übertragen.

• Der FM-Transmitter kann auch mit normalen FM-Radiogeräten verwendet werden.

Vorbereitung

Trennen Sie die Kopfhörer von dem Gerät. - Wenn diese angeschlossen sind, funktioniert der FM-Transmitter nicht.

1 Spielen Sie die Disc ab. ( ightarrow 6)

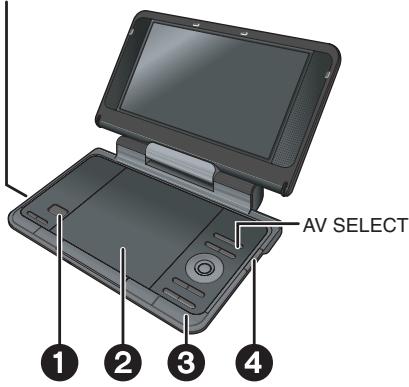

• Wird "AUX" oder "IPod" angezeigt, drücken Sie [AV SELECT], um "DISC" auszuwählen.

2

Drücken Sie, um das Menü anzuzeigen.

Wenn das Menü nicht angezeigt wird, überprüfen Sie die Schritte unter "Vorbereitung".

3

Drücken Sie [▲▼▲▶], um "ON" auszuwählen.

Das orangefarbene Lämpchen beginnt zu leuchten. Vom Gerät selbst ist kein Ton zu hören.

4 Stellen Sie das Radiogerät auf die FM-Frequenz 88,3 MHz ein.

Wenn Sie einen anderen FM-Sender hören, siehe unter "Wenn dies nicht funktioniert".

5 Stellen Sie die Lautstärke über das Radio ein.

Die Lautstärkeregelung des Geräts funktioniert nicht, wenn der FM-Transmitter verwendet wird.

Ausschalten des FM-Transmitters

Drücken Sie [FM-TM] und dann [▲▼▲▶], um "OFF" auszuwählen.

Um den Bildschirm zu verlassen, drücken Sie [FM-TM].

Wenn dies nicht funktioniert

1

Drucken Sie, um das Menü anzuzeigen.

2

① Drücken Sie [▲▼], um die Frequenz auszuwählen ("88,3 MHz") (Werkseinstellung). ② Drücken Sie [◀▶], um eine Frequenz zwischen 88,3 MHz und 107,7 MHz auszuwählen, die nicht von einem anderen Radiosender benutzt wird.

Die Frequenz kann in Schritten von 0,1 MHz eingestellt werden.

3. Stellen Sie das FM-Radio auf die in Schritt 2 gewählte Frequenz ein.

Wenn Sie Rauschen hören oder das Signal verzerrt ist, bringen Sie die Radioantenne näher an das Gerät heran. Oder wählen Sie "MONO" aus dem Menübildschirm [▲▼◀▶]. Wenn sich die Audioqualität nicht verbessert, ändern Sie die Radiofrequenz (→... "Wenn dies nicht funktioniert").

Hinweis

Der FM-Transmitter funktioniert nur während der Disc-Wiedergabe. Schalten Sie den FM-Transmitter aus, wenn keine Disc abgespielt wird, da ansonsten Störgeräusche entstehen können.

Verwendung des Geräts mit anderen Geräten

Schalten Sie alle Geräte vor dem Anschließen aus und lesen Sie die entsprechenden Bedienungsanleitungen.

Stereo-Audio

Fernseher

Schließen Sie den Videoausgang dieses Geräts direkt an das TV-Gerät an.

Verwenden Sie den RCA-Adapter (separat erhältlich), wenn Ihr Fernsehgerät über eine 21-polige SCART-Buchse verfügt.

Die Lautsprecher des Geräts sind nicht magnetisch abgeschirmt. Stellen Sie das Gerät nicht in die Nähe von Fernsehgeräten, PCs oder anderen Geräten, die leicht durch Magnetismus gestört werden. Bringen Sie dieses Gerät nicht in die Nähe von Magnetstreifenkarten (Bank- und Kreditkarten, Fahrkarten etc.). - Wenn Sie die Lautstärke am TV-Gerät erhöhen, wenn dieses Gerät in Betrieb ist, kann beim Umschalten auf TV-Betrieb die Lautstärke plötzlich sehr hoch werden. Stellen Sie den Lautstärkepegel vor dem Umschalten auf einen normalen Wert ein.

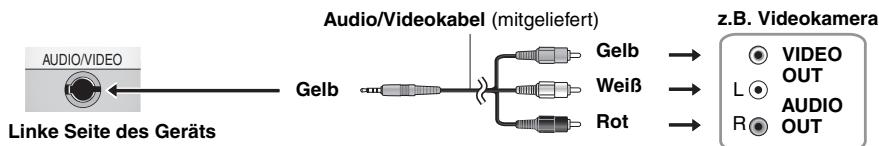

Video von anderen Geräten aus abspielen

1 Schließen Sie die Zusatzausrüstung/das Zusatzgerät an dieses Gerät an.

2 Drücken Sie [AV SELECT], um auf "AUX" umzuschalten.

"AUX" leuchtet auf der Geräteanzeige auf.

• Starten Sie die Wiedergabe über das angeschlossene Zusatzgerät. (Bitte lesen Sie dazu die Bedienungsanleitung für das angeschlossene Zusatzgerät.)
• Das Gerät schaltet sich nicht automatisch ab, solange der "AUX"-Modus aktiv ist. Schalten Sie das Gerät ab, wenn Sie es nicht mehr benutzen.

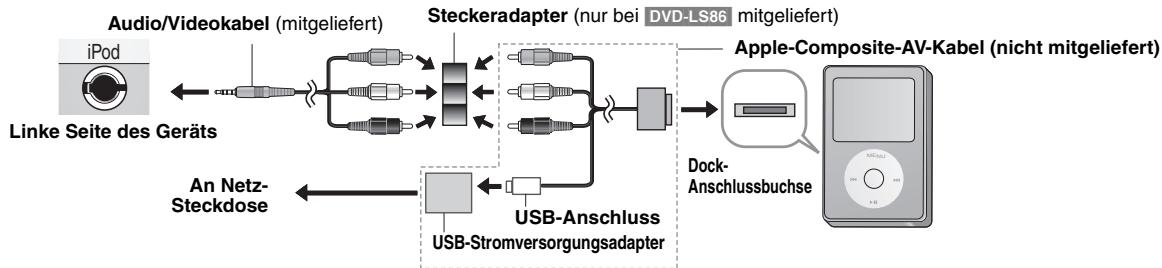

Verwendung mit iPod

DVD-LS86

Schließen Sie den iPod an dieses Gerät an, um auf dem iPod aufgezeichnete Audio-, Bild- oder Videodateien wiederzugeben. Der Anschluss für die Wiedergabe von Bildern oder Videos fällt je nach dem iPod Typ (A oder B) unterschiedlich aus.

A: Erlaubt die Wiedergabe von Bildern oder Videos, die auf einem iPod der 5. Generation (Video) aufgezeichnet sind, oder von Bildern, die auf einem iPod der 4. Generation (Farbanzeige) aufgezeichnet sind.

Erlaubt die Wiedergabe von Bildern oder Videos, die auf einem iPod touch, iPod classic oder iPod nano der 3. Generation aufgezeichnet sind. Ein handelsübliches Kabel exklusiv für den iPod ist erforderlich.

• Der Eingang schaltet automatisch auf "iPod", anschließend leuchtet "iPod" auf der Anzeige des Geräts auf. Sie können auch [AV SELECT] drücken, um "iPod" auszuwählen.
• Starten Sie die Wiedergabe über den angeschlossenen iPod. (Bitte lesen Sie dazu die Bedienungsanleitung für den angeschlossenen iPod.)

Wartung/Pflege

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie Brillenreiniger, um Staubpartikel vom LCD zu entfernen.
• Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen dieses Geräts.

Wartung der Linse

• Entfernen Sie Staub vorsichtig mit einem Staubpuster (optional) für Kameraobjektive.
• Empfohlenes Produkt:

Linsenreinigungskit (SZZP1038C) (Erhältlich bei Panasonic Fachhändlern.)

• Verwenden Sie keinen CD-Linsenreiniger.
• Berühren Sie die Linse nicht mit Ihren Fingern.

Discs reinigen

• Mit einem feuchten Tuch abwischen und dann trocken wischen.

RICHTIG

FALSCH

Technische Daten

Betriebstemperaturbereich:

+5 bis +35°C

Betriebs-Luftfeuchtigkeitsbereich:

5 bis 85 % RH (keine Kondensation)

Wiedergegebene Discs (8 cm oder 12 cm):

(1) DVD (DVD-Video, DivX*6.8) (2) DVD-RAM (DVD-VR 9, JPEG 4, 6, 7, MP3 2, 6, MPEG4 5, 6, DivX 6, 8) (3) DVD-R (DVD-Video, DVD-VR 9, JPEG 4,6,7, MP3 2,6, MPEG4 5,6, DivX 8) (4) DVD-R DL (DVD-Video, DVD-VR*9) (5) DVD-RW (DVD-Video, DVD-VR*9, JPEG*4,6,7, MP3*2,6, MPEG4*5,6, DivX*6,8) (6) +R/RW (Video) (7) +R DL (Video) (8) CD, CD-R/RW [CD-DA, Video CD, SVCD*1, MP3*2,6, WMA*3,6, JPEG*4,6,7, MPEG4*5,6, DivX*6,8, HighMAT Level 2 (Audio und Bild)]

Signalsystem:

PAL/PAL 60 (NTSC) umschaltbar

LCD-Bildschirm:

8,5" α-Si, TFT-Breitbild-LCD (480×234×RGB)

AUDIO/VIDEO Aus-/Eingänge:

Ausgang/Eingang

Buchse:

Anzahl der Buchsen:

Composite-Video:

Ausgang/Eingang Pegel:

Audio:

Ausgang/Eingang Pegel:

Audioleistung:

(1) Frequenzverhalten:

DVD (Linear-Audio):

4 Hz bis 22 kHz (Abtastfrequenz: 48 kHz)

4 Hz bis 44 kHz (Abtastfrequenz: 96 kHz)

4 Hz bis 20 kHz

(2) Rauschabstand: (3) Dynamikbereich: (4) Klirrfaktor:

Lautsprecher:

Ausgang

Kopfhörerausgang:

Ausgang:

Anzahl der Buchsen:

FM Transmitter DVD-LS86:

Frequenz:

Ausgabesystem:

iPod AV Eingang DVD-LS86:

Eingangsbuchse:

Tonabnehmer:

Wellenlänge:

Laserleistung:

0,5 W + 0,5 W (10 % Verzerrung)

3,5-mm-Stereo-Miniklinke

2 Systeme

MHz bis 107,7 MHz (in Schritten von 0,1 MHz)

Stereo/Mono (Auswahl möglich)

Stromversorgung:

12 V Gleichstrom (Buchse DC IN)/7,2 V Gleichstrom (exklusive Batterieanschluss)

Leistungsaufnahme

(mit mitgeliefertem Netzteil):

14 W (nur Gerät: 12 W)

Leistungsaufnahme im Bereitschaftszustand

(mit mitgeliefertem Netzteil):

Leistungsaufnahme im Lademodus

(mit mitgeliefertem Netzteil):

etwa 0,4 W

Netzteil:

Stromversorgung:

Leistungsaufnahme:

Gleichstromausgang:

KFZ-DC-Adapter

Gleichstromausgang:

100 bis 240 V Wechselspannung, 50/60 Hz

22 W

12 V, 1,3 A

(Nur Fahrzeuge mit 12 V-Batterie)

Vorsichtshinweise zur Handhabung

• Befestigen Sie keinerlei Etiketten oder Aufkleber an Discs (dies kann ein Verwellen der Disc verursachen, wodurch sie unbrauchbar gemacht wird)
• Beschriften Sie die Etikettenseite einer Disc nicht mit einem Kugelschreiber oder anderen Schreibutensilien.
• Verwenden Sie keine Schallplatten-Reinigungssprays, Benzol, Farbverdünner, Antistatikflüssigkeiten oder andere Lösungsmittel.
• Verwenden Sie keine kratzfesten Schutzhüllen oder Abdeckungen.
• Lassen Sie die Discs nicht fallen, legen Sie nicht mehrere Discs aufeinander, und stoßen Sie sie nirgends an. Legen Sie keine Gegenstände auf die Discs.
• Platzieren Sie die Disc bei Nichtgebrauch in ihrer Hülle oder Cartridge, damit sie nicht zerkratzt oder verunreinigt wird.
• Vermeiden Sie den Einsatz der folgenden Arten von Discs:
• Discs mit freiliegenden Klebstoffresten von entfernten Aufklebern oder Etiketten (geliehene Discs etc.).
• Stark verwelte oder gesprungene Discs.
• Unregelmäßig geformte (z.B. herzförmige, eckige usw.) Discs.

Batteriesatz (Lithium-Ionen)

DVD-LS86 CGR-H712 (mitgeliefert):

Spannung:

Kapazität:

DVD-LS83 CGR-H711 (mitgeliefert):

Spannung:

Kapazität:

7,2 V

4500 mAh

7,2 V

2250 mAh

Abmessungen (B × H × T) (ohne vorragende Teile und Batterie):

242,6 mm (B) × 46,0* mm (H) × 173,5 mm (T)

*23,9 mm am tiefsten Punkt

DVD-LS86

(H = 51,5 mm inkl. Batterie)

(T = 179,3 mm inkl. Batterie)

(H = 46,6 mm inkl. Batterie)

(T = 173,5 mm inkl. Batterie)

Masse:

(mit Batterie):

DVD-LS86

DVD-LS83

(ohne Batterie):

DVD-LS86

DVD-LS83

ca. 1123g

ca. 1020g

ca. 890g

ca. 876 g

Hinweis

Änderungen der technischen Daten bleiben jederzeit vorbehalten.

1 Entspricht IEC62107, MPEG-1 Layer 3, MPEG-2 Layer 3

Windows Media Audio Version 9.0 L3

Nicht kompatibel mit Multiple Bit Rate (MBR)

4 Exif Ver. 2.1 JPEG-Baseline-Dateien, Bildauflösung: zwischen 160 × 120 und 6144 × 4096 Pixel (Sub-Sampling von 4:0:0, 4:2:0, 4:2:2 oder 4:4:4) 5 mit Panasonic-SD-Multikameras oder -DVD-Recordern

aufgezeichnete MPEG4-Daten

Entsprechend dem SD-Video-Standard (ASF-Standard)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem

6 Maximale Gesamtanzahl von erkennbaren Einträgen des Audio-, Bild- und Filminhalts und Gruppen: 4000 Audio-, Bild- und Filminhalte und 400 Gruppen. Extrem lange und schmale Bilder können nicht angezeigt werden. a Wiedergabe aller Versionen von DivX®-Video (inkl. DivX®6) mit Standardwiedergabe von DivX®-Mediendateien. Zertifiziert nach DivX® Home Theater Profile. 9 CPRM genügt diesem nicht.

C€0682①

Konformitätserklärung

Hiermit erklärt Matsushita Electric Industrial Co., Ltd., dass dieses Gerät alle grundlegenden Anforderungen und sonstigen relevanten Bestimmungen der Richtlinie 1999/5/EC erfüllt.

Kunden können eine Kopie des Originals der Konformitätserklärung unserer

R&TTE-Produkte von der folgenden Website herunterladen:

http://www.doc.panasonic.de

Kontakt in der EU: Panasonic Services Europe, a Division of Panasonic

Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15,

22525 Hamburg, Bundesrepublik Deutschland

Dieses Gerät ist ausschließlich für den Gebrauch in den folgenden Ländern vorgesehen:

Österreich, Belgien, Bulgarien, Tschechische Republik, Zypern,

Dänemark, Estland, Finnland, Deutschland, Island, Irland, Lettland,

Liechtenstein, Litauen, Luxemburg, Malta, Niederlande, Norwegen,

Polen, Portugal, Rumänien, Slowakien, Slowenien, Spanien, Schweiz,

Schweden, Großbritannien

Dieses Produkt ist für allgemeine Verbraucher bestimmt (Kategorie 3).

Die Verwendung der FM-Transmitter-Funktionalität ist in Frankreich,

Griechenland, Ungarn und Italien ausdrücklich verboten.

Anleitung zur Fehlersuche und -behebung

Überprüfen Sie bitte folgende Punkte, bevor Sie sich an den Kundendienst wenden. Wenden Sie sich an Ihren Händler, wenn Sie sich nicht sicher sind oder die in den Tabellen angegebenen Lösungen das Problem nicht lösen können. (Seitenverweise sind in Klammern angegeben.)

• Folgendes stellte keine Fehlfunktion dar: Geräusche aus dem Netzteil während des Ladens.
• Der Batteriesatz erwärmt sich während des Ladens oder dem Gebrauch.
• Bei längerem Gebrauch erwärmt sich die Oberfläche des Geräts und dessen Umgebung.

Stromversorgung

Kein Strom.	·Prüfen Sie die Verbindungen zum Netzeil oder dem Batteriesatz. (4) ·DVD-LS86 Sie können das Gerät nicht mit der Fernbedienung einschalten, wenn es über das Batteriepack versorgt wird. ·Das Gerät enthalt eine Schutzschaltung, die aktiviert wird, wenn das Gerät zu weiß oder zu kalt wird. Wenn dies passiert, Funktioniert das Gerät nicht. Gerät stets zwischen 5 °C und 35 °C verwenden.
Gerät schaltet automatisch aus.	·Das Gerät schaltet sich ab, um Strom zu sparen, wenn die Wiedergabe für 15 Minuten angehalten wurde (etwa 5 Minuten bei Betrieb mit Batteriepack). Schalten Sie das Gerät wieder ein.
Laden nicht möglich oder Anzeige [CHG] leuchtet nicht.	·Die Ladezeit erhöht sich bei hohen oder niedrigen Temperatoren, und unter bestimmten Umständen kann das Laden unmöglich sein. ·Prüfen Sie die Verbindungen zum Netzeil oder dem Batteriesatz. (4)
Wiedergabezeit nach dem Laden erheblich reduziert.	·Die Batterien haben das Ende ihrer Betriebszeit erreicht (sie können etwa 300 mal wieder aufgeladen werden).
Gerät arbeitet nicht
Das Gerät sprecht nicht auf die Betätigungs von Funktionstaten an.	·Dieser Player kann keine außer den in dieser Bedienungsanleitung angegebenen Discks wiedergeben. (5) ·Unter Umständen liegt eine durch Blitz, staatische Elektrizität Oder durch andere externe Faktoren verursachte Störung des Gerätes vor. Schalen Sie das Gerät einzelmal aus und dann wieder ein. Alternativ schalien Sie das Gerät aus, trennen die Stromquelle ab (Netzstecker oder Batterien) und schlieBen sie dann wieder an. ·Kondensation hat sich gebildet: Warten Sie 1 bis 2 Stunden, um sie verdampfen zu halten. ·Legen Sie die Disc ordnungsgemäß ein. (6)
DVD-LS86 Das Gerät sprecht nicht auf Betätigungs von Funktionstaten an der Fernbedienung an.	·Prüfen Sie, ob die Batterie korrekt eingesetzt ist. (4) ·Die Batterie ist erschöpf: Ersetzen Sie die Batterie durch eine neue. (4) ·Richten Sie die Fernbedienung bei der Tastenbetätigung auf den Fernbedienungssensor. (4)
Sie haben das Kindersicherungs-Passwort vergessen.	·Halten Sie im Stoppmodus [↓←] und [■] auf dem Gerät gedrückt und halten Sie dann [▷ ON] auf dem Gerät gedrückt, bis "initialisiert" auf dem Bildschirm erlischt. Schalten Sie das Gerät aus und wieder ein. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.
Kein Bild oder Ton.	·Prüfen Sie, ob Material auf der Disc aufgezeichnet ist.

Vorgang ist nicht ausführbar oder falsch

Vor Beginn der Wiedergabe verstreicht länger Zeit.	·Wenn ein MP3-Titel Standbilddaten enthalt, verstrecht u.U. langere Zeit, bevor die Wiedergabe beginnnt. Selfest nach Starten der Wiedergabe des Titels wird die verstrichene Spielzeit nicht korrekt angezeigt; damit handelt es sich nicht um eine Funktionstörung. ·Dies ist bei DivX-Video normal.
DVD-LS86 Die Programm-und Zufallswiedergabearbeitet nicht. DVD-V	·Diese Funktionen stehen bei einigen DVD-Videos nicht zur Verfügung.
Das Menu wird nicht eingebrendet. VCD (bei Wiedergabe-Steuierung)	·Drücken Sie zweiimal auf [■ -OFF] und dann auf [▶ ON].
Die Position der Untertitel ist falsch.	·Stellen Sie die Position ein. ("Position Untertitel" im Anzeige Menu) (12)
Keine Untertitel	·Schalten Sie die Einblendung der Untertitel ein. (10)
Bei A-B Wiederholung wird Punkt B automatisch festgelegt.	·Wenn Sie nur den Anfangspunkt (Punkt A) festgelegt haben, wird das Ende eines Eintrags zu Punkt B, wenn es erreicht wurde.
Die Wiedergabe startet nicht.	·Dieses Gerät kann das WMA-Format und MPEG4-Daten, die Standbilder enthalten, nicht wiedergaben. ·Beachten Sie bei der Wiedergabe von DivX VOD-Inhalten die Homepage, auf der Sie den DivX VOD-Inhalt gekauft haben. (Beispiel: www.divx.com/vod) ·Wenn eine Disc CD-DA und andere Formate enthalt, ist eine ordentliche Wiedergabe eventuell nicht möglich.

Störungen des Bildes

Das Bild ist verzerrt.	● Bei der Suche kann es zu Videoverzerrungenkommen, aber das ist normal. ● Bei der Wiedergabe von MPEG4 kann es vorkommen, dass sich die Bildqualität verschlechtert oder eine Einzelbilder übersprungen werden; dies ist aber normal. ● DivX Ändern Sie “Quelle wahlen” im Bild Menu. (11)
Das Bild bleibt stehen.	● Das Bild kann stoppen, wenn die DivX-Dateien größter als 2 GB sind.
Kein Bild auf dem LCD.	● Prüfen Sie die Anschlüsse. (4) ● Verwenden Sie eine andere LCD-GROSSE als “MONITOR OFF” (Kein Bild). (7, Auswahl der Darstellung von Bildern mit Seitenverhältnis 4:3 auf dem LCD)
LCD ist dunkel.	● Wahren Sie “DAYLIGHT” oder stellen Sie die Helligkeit ein. (7)
LCD-Pixel werden schwarz oder geben andere Farben ab.	● Der LCD-Monitor wird mit Präzisionstechnologie hergestellt, sodass 99,99 % der Pixel aktiv sind, von den restlichen 0,01 % jeder einzel Pixel schwarz bleiben oder konstant eine Farbe abstrahlen können. Dieses Phänomen stellt keine Fehlfunktion dar.
Es erscheint kein Bild auf dem Fernsehergerät (oder die Bildgroße ist falsch).	● Prüfen Sie die Anschlüsse. (16) ● Prüfen Sie, ob das Fernsehergät eingeschaltet ist. ● Prüfen Sie, ob das Fernsehergät auf den richtigen Eingangsmodus geschalteit ist. ● Überprüfen Sie die Einstellungen für “TV Bildschirmformat” im Register “Video”. (13) ● Schalten Sie die Zoomfunktion des Fernsehergätes aus, wenn Sie Zoom verwenden. (12) ● Vergewissern Sie sich, dass der Player direkt an das Fernsehergät, nicht über einen Zwischengeschalteten Videorecorder, angeschlossen ist. (16) ●ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehergät. ● Passen Sie “Bildschirm ausgeflüssen” im Anzeige Menu an. (12)

Störungen des Bildes (Fortsetzung)

Menüss werden nicht korrekt angezeigt.	• Setzen Sie das Zoomverhältnis auf ×1.00 zürück. (12) • Stellen Sie “Position Untertitel” im Anzeige Menü auf “0”. (12)
Die automatische Zoom-Funktion arbeitet nicht einwandfrei.	• Schalten Sie bei ihrem Fernsehogerät die Zoomfunktion aus. • Verwenden Sie die anderen voreingestten Bildseitenverhältnisse oder die manuelle Einstellung. (12) • Die Zoom-Funktion arbeitet u.U. nicht einwandfrei, vor allem in dunklen Szenen, und bei bestimmt den Disc.-Typen stehen die Zoom-Funktion nicht zur Verfügung.

Störung des Tons

Der Klang ist verzerrt.	● Wahlen Sie "Aus" in "Advanced Surround". (11)● Halten Sie einen größen Abstand von Mobittelefonen.● Bei der Wiedergabe von WMA- oder MPEG4-Dateien konnen Störungen auften.
Die Effekte sind unwirksam.	● Bei bestimmten Discks stehen manche Audioeffekte nicht zur Verfügung oder ihre Wirkung ist weniger stark ausgeprügt.● H.Bass, Advanced Surround und Sound Enhancement stehen nicht zur Verfügung, wenn Sie die Wiedergabegeschwindigkeit geändert haben.
Kein Ton aus dem Gerätelautsprecher.	● DVD-LS86 Wenn die Anzeige [FM-TM] orange leuchtet, ist aus den Laufsprechenern des Geräts kein Ton zu horen. Wenn Sie den FM-Transmitter nicht verwenden, schalten Sieihnitte aus (Leuchten erlösen). (15)● Bei geschlossenem LCD oder angeschlossenem Kopfhörer ist der Laufsprecher ausgeschaltet.● Erhöhen Sie die Laustärke. (6)
Kein Ton aus den anderen Laufsprechem.	● Prufen Sie alle Anschüsse und Einstellungen. (16)
Wenn Sie die Wiedergabegeschwindig-keit ändern, ist kein Ton zu horen.	● Die Tonausgabe wird möglichwerse Kurz unterbrochen. Dies stellt keine Fehlfunktion dar.
DVD-LS86 FM-Transmitter Funktioniert nicht. Das Menu wird nicht angezeigt.	● Der FM-Transmitter funktioniert nicht, wenn Kopfhörer angeschlossen sind. (15)● Legen Sie eine Disc ein, drücken Sie [AV SELECT], um "DISC" auszuwahlen, und drücken Sie dann [▶ ON]. (15)
Kein Ton.	● Divx Je nach Erststellungsart der Datei wird der Ton möglicherweise nicht wiedergegeben. (9)

Anzeigen

“○”	·Der betreffende Bedienungsvorgang ist vom Player oder von der Disc aus gesperrt.
Keine Bildschirmmenüs.	·Wahlen Sie “Ja” für “Bildschirm-Einblendungen” im Register “Display”. (13)
“Bitte Disc überprüufen.”	·Reinigen Sie die Disc. (17)
“U11”	·Sie haben eine Disc eingelegt, die nicht finalisiert wurde. (5)
“■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■●	·Ein Problem mit dem Batteriesatz ist aufgetreten.itte wenden Sie sich an ihren Fachhändler.
“■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■●	·Die Batterien wurden 20 Stunden lang aufgeladen, was bereits aus irgendeinem Grund fehlgeschlagen ist. Laden Sie sie erneut auf.
“■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■●	·Sie führen den Ladevorgang an einem zu heißen oder zu kalten Ort durch. Laden Sie die Batterie bei Normaltemperatur (+5 bis +35 °C).
“H□□”	·Eine Störung ist aufgetreten. Die Nummer nach “H” hangt vom Problem ab. Schalten Sie das Gerät aus und wieder ein. Alternativ schalten Sie das Gerät aus, trennen die Stromquelle ab (Netzstecker oder Batterien), schlieben sie dann wieder an und schalten das Gerät wieder ein.
□□ steht für eine Nummer.	Falls der Fehlercode nicht verschwindet, notieren Sie sich den Fehlercode und wenden Sie sich an ihren Fachhändler.
“Anzeige von Gruppe XX, Inhalt YY uncommon”	·Sie versuchen eine Gruppe oder einen Inhalt abzuspielen, die nicht kompatibel sind. (9)
“Keine Berechtigung”	·Sie versuchen, DivX VOD-Inhalt abzuspielen, der mit einem anderen Registrierungscode erworben wurde. Sie konnen den Inhalt nicht auf thisem Gerät abspielen. (9)
“Mietfrist abgelaufen”	·Der DivX VOD-Inhalt hat keine verbleibenden Abspielvorgänge mehr. Sie konnen ihn nicht abspielen. (9)

iPod DVD-LS86

Der angeschlossene iPod faktouriert nicht.	• Drücken Sie [AV SELECT] und wahren Sie dann “iPod”. Wir “AUX” oder “DISC” ausgewähl, faktouriert der iPod nicht.
Auf dem iPod gespeicherte Videos und Standbilder können auf der Anzeige dieser Gesamt nicht wiedergegeben werden.	• Die Einstellungen der iPod-video ausgabe müssen geändert werden. Details dazu enthalten Sieitte der Bedienungsanleitung des iPod.

[+] und [CHG]-Anzeigen

Die Anzeige [◎] blinkt schnell.	● Es liegt eine Störung des Geräts vor.itte wenden Sie sich an ihren Fachhändler.
Die Anzeige [◎] blinkt langsam.	● Das Gerät ist eingeschaltet und der LCD-Schirm geschlossen, oder die LCD-GROSSE ist auf “MONITOR OFF”eingestellt (Kein Bild). Schalten Sie das Gerät ab, wenn Sie fertig sind.
Die Anzeige [CHG] blinkt schnell.	● Es liegt ein Problem mit dem Batteriepack vor. Schalten Sie das Gerät ein und setzen Sie die Meldung auf dem LCD-Schirm. (oben)
Die Anzeige [CHG] blinkt langsam.	● Die Ladung des Batteriesatzes ist gering. Das Gerät wird nach weniger Minuten automatisch ausgeschelt.

Häufig gestellte Fragen

Die Referenzzeiten sind in Klammern angegeben.

Kann eine im Ausland gekaufte DVD-Video-Disc wiedergegeben werden?	Sie konnen die Disc abspielen, wenn der Regionalcode “2” oder “ALL” enthalt. Überprüfen Sie dies anhand der Dischülle. (Hülle)
Kann das Gerät im Flugzeug oder Krankenhaus verwendet werden?	Vom Gerät ausgehende elektron magnetische Strahlen konnen andere Geräte im Flugzeug oder Krankenhaus beeinträchtigen. Bitte befolgen Sie die Regeln und Anweisungen des Krankenhauses bzw. der Fluggesellschaft.
Ist ein Betrieb im Auto möglich?	• Sie konnen these Gerät verwenden, wenn Sie zur Stromversorgung den mitgelieferten KFZ-DC-Adapter verwenden. Wenn Sie einen anderen Adapter als diesen verwenden, können dies zur Beschädigung des Geräts führen. (15) • Mit Hilfe der mitgelieferten Kopfstützen-Halterung konnen Sie vom Rücksitz aus Videos ansehen. (14)
Ist eine Verbindung mit einem Computer möglich?	• Der Computer{lösst sich als Fensebildschirm verwenden, wenn Sie das Gerät mit der AV-Eingangsbuchse des Computers verbinden. Sie konnen das Gerät jedoch nicht als perihene Ausstattung verwenden.

Cher client,

Fjarrkontroll DVD-LS86

Satt i knappcellsbatteriet [Litiumbatteri (medfoljer): CR2025]

Befolgen Sie die örtlichen Vorschriften zum Recycling.

Netzteil

Programme. 8 Programmwiedergabe/Zufällige Wiedergabe (DVDS86) .7 Quick OSD 7 Sound Enhancement. 11 Tiefenverträger. 11 Time Slip nur bei Wiedergabe. 10 TOP MENU. 6,8 Untertitel. 10 Wdhlg.A-B. 11 Wiedergabe fortsetzen .6 Wiedergabe von CD-Text .7 Wiedergabe-Menu .8 Wiedergabelisten .8 Wiederholen .7,11 Winkel .10 WMA .8,9

Index DEUTSCH

(Unterseite des Gerätes) (Unterseite des Gerätes) (Au fond de l'appareil)
