DVD-LS83 - Reproductor de DVD PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Reproductor DVD/CD portátil
Marca	Panasonic
Modelo	DVD-LS83
Altura (con batería)	46,6 mm
Profundidad (con batería)	173,5 mm
Peso (con batería)	1020 g
Peso (sin batería)	890 g
Tamaño de la pantalla	8,5 pulgadas (diagonal)
Tipo de pantalla	LCD α-Si de matriz activa, 480×234×RGB
Alimentación de red	Adaptador CA 100-240 V, 50/60 Hz, salida CC
Alimentación para vehículo	Adaptador CC para 12 V (toma del encendedor)
Batería	Ion de litio recargable, modelo CGR-H711 (incluida)
Autonomía de la batería	Hasta 6 h (pantalla apagada), ~3,5 h (brillo 0)
Consumo eléctrico	14 W (solo el aparato 12 W), en espera 0,4 W
Formatos de discos	DVD-Video, DVD-RAM, DVD-R/RW, +R/+RW, CD, CD-R/RW, MP3, WMA, JPEG, MPEG4, DivX
Funciones de reproducción	Reproducción programada, aleatoria, repetición A-B, zoom, ajustes de audio (H.Bass, ambiofonía)
Conectividad	Salida AV compuesta, toma de auriculares (minijack de 3,5 mm), entrada AV
Seguridad	Láser clase 1, protección parental, apagado automático
Mantenimiento	Limpieza con paño suave y seco, soplador para lente (SZZP1038C)
Accesorios incluidos	Adaptador CA, cable de alimentación, adaptador CC para vehículo, soporte para reposacabezas, batería, cable AV
Piezas de repuesto	Batería (CGR-H711, CGR-H712 opcional), adaptador CA, adaptador CC
Reparabilidad	Confíe cualquier intervención a personal calificado
Temperatura de funcionamiento	+5 °C a +35 °C

Preguntas frecuentes - DVD-LS83 PANASONIC

¿Cómo instalar la batería recargable?

Apague el aparato antes de la instalación. Inserte la batería deslizándola hasta que encaje. Para retirarla, presione el botón de desbloqueo y deslice la batería.

¿Qué tipos de discos puedo leer?

Este reproductor admite DVD-Video, DVD-RAM, DVD-R/RW, +R/+RW, CD, CD-R/RW, así como archivos MP3, WMA, JPEG, MPEG4 y DivX. Verifique la compatibilidad de los discos grabados.

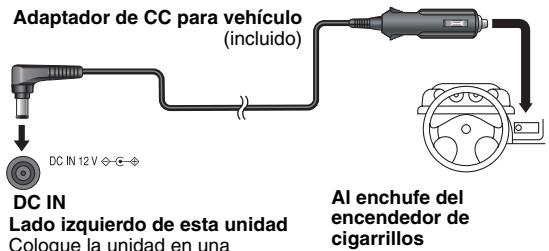

¿Puedo usar este reproductor en un coche?

Sí, gracias al adaptador CC para vehículo (incluido) que se conecta a la toma del encendedor (12 V). También puede fijar el reproductor al reposacabezas del asiento delantero con el soporte proporcionado.

¿Cómo limpiar la pantalla LCD y la lente láser?

Limpie la pantalla con un paño suave y seco (se recomienda producto para gafas). Para la lente, use un soplador para objetivo de cámara (kit SZZP1038C disponible). Nunca use alcohol, bencina ni diluyente.

¿Qué hacer si el aparato no se enciende?

Verifique las conexiones del adaptador de red o el estado de la batería. Si la batería está descargada, recárguela. El aparato también puede estar en protección térmica si la temperatura es inferior a 5 °C o superior a 35 °C.

¿Cómo ajustar la protección parental?

Acceda al menú Configuración (pestaña Disco). Seleccione "Restricción por clase" y defina un nivel de 0 a 8. Se le solicitará una contraseña. Los discos con un nivel superior requerirán la contraseña.

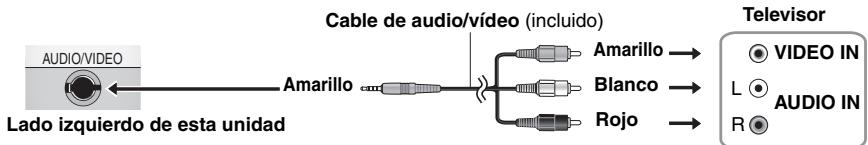

¿Puedo ver videos en un televisor?

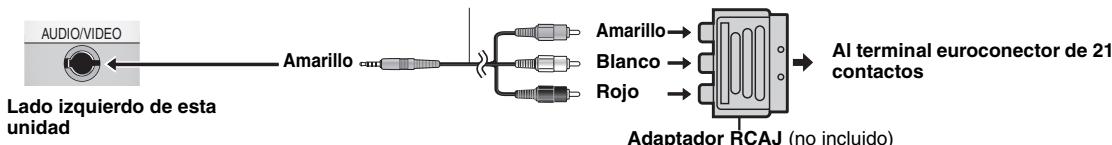

Sí, conecte la salida AV del aparato a la entrada de video del televisor con el cable de audio/video proporcionado. Si es necesario, use un adaptador Péritel (no incluido). Luego seleccione la fuente AV en el televisor.

La batería se carga lentamente, ¿es normal?

El tiempo de carga aumenta si la temperatura ambiente es demasiado baja o alta (fuera de 5-35 °C). Si la batería es vieja (más de 300 ciclos), puede no mantener la carga. Reemplácela si es necesario.

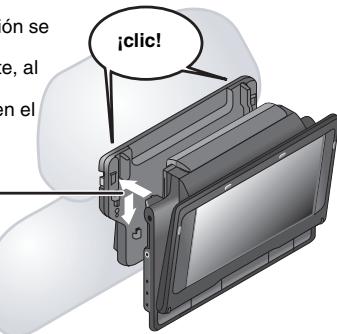

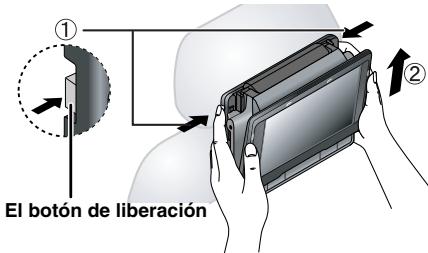

¿Cómo usar el soporte para reposacabezas?

Fije el soporte al reposacabezas del asiento delantero dejando un espacio de aproximadamente 3 cm. Cuelgue el reproductor en el soporte insertando las protuberancias en los orificios inferiores. Asegúrese de que el aparato esté bien fijado antes de usarlo.

¿Qué significa el mensaje "Verifique el disco"?

Este mensaje aparece si el disco está sucio, rayado, incompatible o insertado al revés. Limpie el disco con un paño suave (desde el interior hacia el exterior) o pruebe con otro disco.

MANUAL DE USUARIO DVD-LS83 PANASONIC

Instrucciones de funcionamiento

Número de región de este reproductor

El reproductor reproducirá discos DVD-Video marcados con las regiones que tengan "2" o "ALL".

A menos que se indique lo contrario, las ilustraciones de estas instrucciones de funcionamiento corresponden al DVD-LS86.

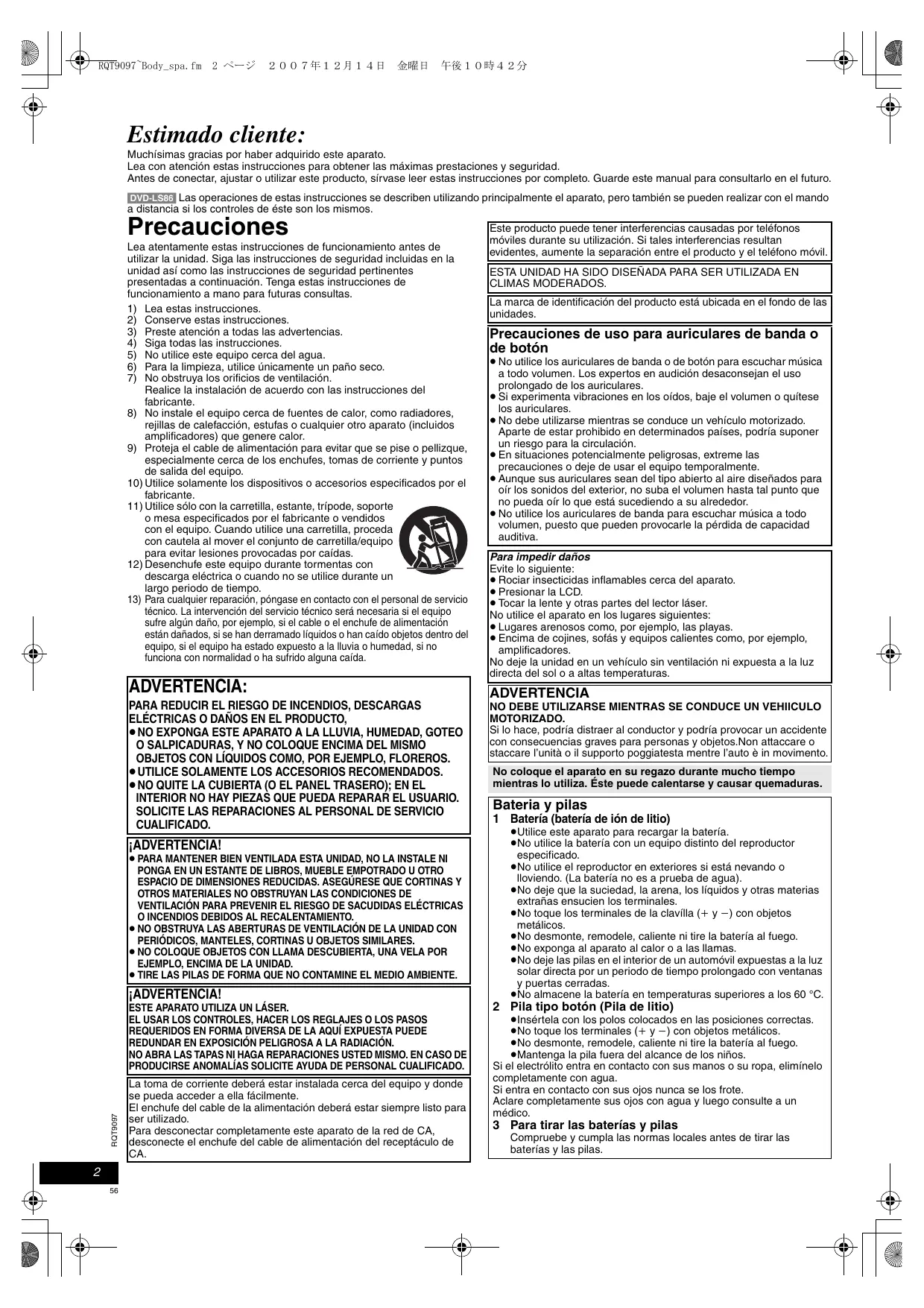

Muchísimas gracias por haber adquirido este aparato.

Lea con atención estas instrucciones para obtener las máximas prestaciones y seguridad.

Antes de conectar, ajustar o utilizar este producto, sírvase leer estas instrucciones por completo. Guarde este manual para consultarlo en el futuro.

DVD-LS86: Las operaciones de estas instrucciones se describen utilizando principalmente el aparato, pero también se pueden realizar con el mando a distancia si los controles de este son los mismos.

Precauciones

Lea atentamente estas instrucciones de funcionamiento antes de utilizar la unidad. Siga las instrucciones de seguridad incluidas en la unidad, así como las instrucciones de seguridad pertinentes presentadas a continuación. Tenga estas instrucciones de funcionamiento a mano para futuras consultas.

1) Lea estas instrucciones. 2) Conserve estas instrucciones. 3) Preste atención a todas las advertencias. 4) Siga todas las instrucciones. 5) No utilice este equipo cerca del agua. 6) Para la limpieza, utilice únicamente un paño seco. 7) No obstruya los orificios de ventilación. Realice la instalación de acuerdo con las instrucciones del fabricante. 8) No instale el equipo cerca de fuentes de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que generen calor. 9) Proteja el cable de alimentación para evitar que se pise o pellizque, especialmente cerca de los enchufes, tomas de corriente y puntos de salida del equipo. 10) Utilice solamente los dispositivos o accesorios especificados por el fabricante. 11) Utilice solo con la carretilla, estante, trípode, soporte o mesa asignados por el fabricante o vendidos con el equipo. Cuando utilice una carretilla, proceda con cautela al mover el conjunto de carretilla/equipo para evitar lesiones provocadas por caídas. 12) Desenchufe este equipo durante tormentas con descarga eléctrica o cuando no se utilice durante un largo periodo de tiempo. 13) Para cualquier reparación, póngase en contacto con el personal de servicio técnico. La intervención del servicio técnico será necesaria si el equipo sufre algún daño, por ejemplo, si el cable o el enchufe de alimentación están dañados, si se han derramado líquidos o han caído objetos sobre el equipo, si el equipo ha estado expuesto a la lluvia o humedad, si no funciona con normalidad o ha sufrido una caída.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O DAÑOS EN EL PRODUCTO.

• NO EXPONGA ESTE APARATO A LA LLUVIA, HUMEDAD, GOTEO O SALPICADURAS, Y NO COLOQUE ENCIMA DEL MISMO OBJETOS CON LÍQUIDOS COMO, POR EJEMPLO, FLOREROS.
• UTILICE SOLAMENTE LOS ACCESORIOS RECOMENDADOS.
• NO QUITE LA CUBIERTA (O EL PANEL TRASERO); EN EL INTERIOR NO HAY PIEZAS QUE PUEDA REPARAR EL USUARIO. SOLICITE LAS REPARACIONES AL PERSONAL DE SERVICIO CUALIFICADO.

¡ADVERTENCIA!

• PARA MANTENER BIEN VENTILADA ESTA UNIDAD, NO LA INSTALE NI LA PONGA EN UN ESTANTE DE LIBROS, MUEBLE EMPOTRADO U OTRO ESPACIO DE DIMENSIONES REDUCIDAS. ASEGÚRESE DE QUE CORTINAS Y OTROS MATERIALES NO OBSTRUYAN LAS CONDICIONES DE VENTILACIÓN PARA PREVENIR EL RIESGO DE SACUDIDAS ELÉCTRICAS O INCENDIOS DEBIDOS AL RECALENTAMIENTO.
• NO OBSTRUYA LAS ABERTURAS DE VENTILACIÓN DE LA UNIDAD CON PERIÓDICOS, MANTELES, CORTINAS U OBJETOS SIMILARES.
• NO COLOQUE OBJETOS CON LLAMA DESCUBIERTA, UNA VELA POR EJEMPLO, ENCIMA DE LA UNIDAD.
• TIRE LAS PILAS DE FORMA QUE NO CONTAMINE EL MEDIO AMBIENTE.

¡ADVERTENCIA!

ESTE APARATO UTILIZA UN LÁSER.

EL USAR LOS CONTROLES, HACER LOS REGLAJES O LOS PASOS REQUERIDOS EN FORMA DIVERSA DE LA AQUÍ EXPUESTA PUEDE REDUNDAR EN EXPOSICIÓN PELIGROSA A LA RADIACIÓN.

NO ABRA LAS TAPAS NI HAGA REPARACIONES USTED MISMO. EN CASO DE PRODUCIRSE ANOMALÍAS, SOLICITE AYUDA DE PERSONAL CUALIFICADO.

La toma de corriente debe estar instalada cerca del equipo y donde se pueda acceder a ella fácilmente.

El enchufe del cable de alimentación debe estar siempre listo para ser utilizado.

Para desconectar completamente este aparato de la red de CA,

desconecte el enchufe del cable de alimentación del receptáculo de CA.

Este producto podría tener interferencias causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre el producto y el teléfono móvil.

ESTA UNIDAD HA SIDO DISEÑADA PARA SER UTILIZADA EN CLIMAS MODERADOS.

La marca de identificación del producto está ubicada en el fondo de las unidades.

Precauciones de uso para auriculares de banda o de botón

• No utilice los auriculares de banda o de botón para escuchar música a todo volumen. Los expertos en audición desaconsejan el uso prolongado de los auriculares.
• Si experimenta vibraciones en los oídos, baje el volumen o quítese los auriculares.
• No deben utilizarse cuando se conduce un vehículo motorizado. Aparte de estar prohibido en determinados países, podría suponer un riesgo para la seguridad.
• En situaciones potencialmente peligrosas, extreme las precauciones o deje de usar el equipo temporalmente.
• Aunque sus auriculares sean del tipo abierto al aire diseñados para oír los sonidos del exterior, no suba el volumen hasta tal punto que no pueda oír lo que está sucediendo a su alrededor.
• No utilice los auriculares de banda para escuchar música a todo volumen, ya que podría provocarle la pérdida de calidad auditiva.

Para impedir daños

Evite lo siguiente:

• Rociar insecticidas inflamables cerca del aparato. Presionar la LCD.
• Tocar la lente y otras partes del lector láser. No utilice el aparato en los lugares siguientes:
• Lugares arenosos como, por ejemplo, las playas.
• Encima de cojines, sofás y equipos calientes como, por ejemplo, amplificadores. No deje la unidad en un vehículo sin ventilación ni expuesta a la luz directa del sol o altas temperaturas.

ADVERTENCIA

NO DEBE UTILIZARSE MIENTRAS SE CONDUCE UN VEHÍCULO MOTORIZADO.

No coloque el aparato en su regazo durante mucho tiempo mientras lo utiliza. Este puede calentarse y causar quemaduras.

Batería y pilas

1 Batería (batería de ion de litio)

• Utilice este aparato para recargar la batería.
• No utilice la batería con un equipo distinto del reproductor especificado.
• No utilice el reproductor en exteriores si está nevando o lloviendo. (La batería no es a prueba de agua).
• No deje que la suciedad, la arena, los líquidos y otras materias extrañas ensucien los terminales.
• No toque los terminales de la clavija (+ y -) con objetos metálicos.
• No desmonte, remodele, caliente ni tire la batería al fuego.
• No exponga al aparato al calor o a las llamas.
• No deje las pilas en el interior de un automóvil expuestos a la luz solar directa por un periodo de tiempo prolongado con ventanas y puertas cerradas.
• No almacene la batería en temperaturas superiores a los 60°C.

2 Pila tipo botón (Pila de litio)

• Insértela con los polos colocados en las posiciones correctas.
• No toque los terminales (+ y -) con objetos metálicos.
• No desmonte, remodele, caliente ni tire la batería al fuego.
• Mantenga la pila fuera del alcance de los niños.

Si el electrólito entra en contacto con sus manos o su ropa, elimínelo completamente con agua.

Si entra en contacto con sus ojos, nunca se los frote.

Aclare completamente sus ojos con agua y consulte a un médico.

3 Para tirar las baterías y pilas

Compruebe y cumpla las normas locales antes de tirar las baterías y las pilas.

Aviso acerca de la batería recargable

Esta batería es recargable.

Cumpla las normas locales acerca del reciclaje de la misma.

Adaptador de CA

Este adaptador de CA funciona con CA de entre 100 V y 240 V. Pero obtenga un adaptador de clavija apropiado si esta no puede enchufarse en la toma de CA.

Advertencia

Riesgo de incendio, explosión y quemaduras. No lo abra. No arroje las pilas al fuego ni las exponga a temperaturas superiores a las indicadas. Pila tipo botón 100°C. Batería recargable 60°C.

CUIDADO

Hay peligro de explosión si se sustituye incorrectamente la batería. Solo sustitúyala con el tipo "Myso" recomendado por el fabricante o que sea equivalente. Deseche las baterías usadas según instruye el fabricante.

Advertencia

Mantenga la pila tipo botón fuera del alcance de los niños. No la ponga nunca en la boca. Si alguien la traga, llame a un médico.

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general. Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje,

llévelos a los puntos de recogida designados, donde los admitirán sin costo alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente. Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para países de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo solo es válido en la Unión Europea. Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Contenido

Preparativos

Precauciones 2 Accesorios 3

Preparativos

1 Instalación de la batería 4 2 Recarga de la batería 4 3 El mando a distancia 4 4 Regulación del ángulo de la pantalla LCD 4 Discos que se pueden reproducir 5

Reproducción

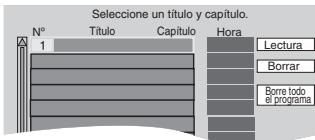

Reproducción de discos 6 Funciones útiles 7 Reproducción programada/aleatoria 7 Reproducción de CD mediante menús 7 Reproducción de programas/listas de reproducción 8 Reproducción de discos HighMAT™ 8 Reproducción de WMA/MP3, JPEG y MPEG4/DivX 8 Acerca de DivX VOD del contenido 9 Acerca de la visualización de datos de subtítulos DivX 9 Consejos para crear discos de datos 9

Configuraciones

Utilización de los menús en pantalla 10 Cambio de los ajustes del reproductor 13

Distintas situaciones de uso

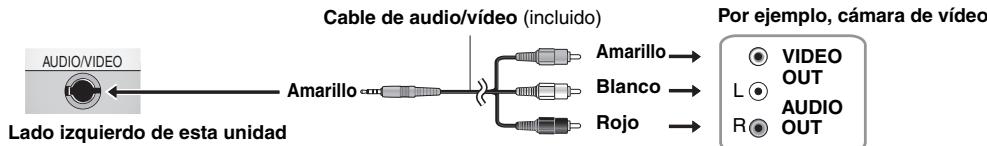

Reproducción de video en un vehículo 14 Uso de esta unidad con otros equipos 16

Referencia

Mantenimiento 17 Especificaciones 17 Guía para la solución de problemas 18 Preguntas más frecuentes 19 Índice Página interior de la contraportada

Accesorios

Utilice los nombres que se muestran entre paréntesis cuando solicite piezas de recambio. (Los nombres de productos son los correctos a partir de 2007. Sin embargo, pueden variar sin previo aviso.)

1 Cable de audio/video □1 Adaptador de CA 1 Cable de alimentación de CA

• Sólo se debe utilizar con esta unidad. No lo use con ningún otro.
• Igualmente, no use con esta unidad los cables de ningún otro.
• Incluye.

1 Adaptador de CC para vehículo 1 Soporte para montaje en reposacabezas 1 Batería recargable

	Incluido	Optional
DVD-LS86	CGR-H712	CGR-H701
DVD-LS83	CGR-H711	CGR-H712

• El tiempo de reproducción puede variar en función de la batería. [→ 5, Tiempo de recarga y de reproducción aproximados (horas)] DVD-LS83 La CGR-H711 no está disponible como opción. Para comprar un recambio, pida una de las baterías OPCIONALES indicadas abajo.

1 Mando a distancia (N2QAHC000021) DVD-LS86 1 Pila tipo botón para el mando a distancia DVD-LS86 (para batería, consulta la página 4) 1 Cable para iPod DVD-LS86 1 Adaptador de enchufe DVD-LS86

Preparativos

1 Instalación de la batería

(cuando la unidad está apagada)

Las ilustraciones realizadas corresponden a la CGR-H712; no obstante, los procedimientos para la CGR-H711 (incluida con DVD-LS83) o CGR-H701 (opcional) son iguales.

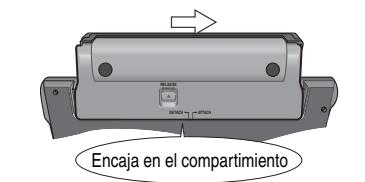

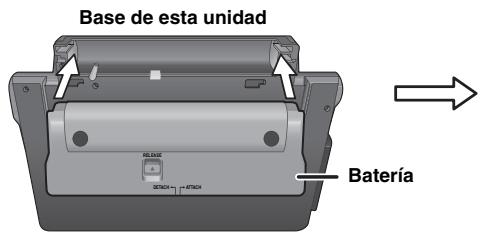

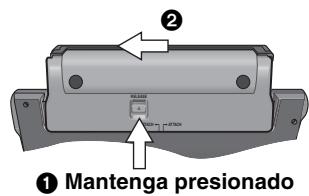

Desinstalación

• Antes de extraer la batería, apague la unidad.

Compruebe que esté firmemente sujeta.

Cuando no se utilice durante largos periodos

• Extraiga la batería (→arriba). (Una pequeña cantidad de voltaje sigue estando presente en la unidad incluso cuando está apagada, lo que podrá tener como consecuencia una avería.)
• Recargue la batería para utilizarla de nuevo.

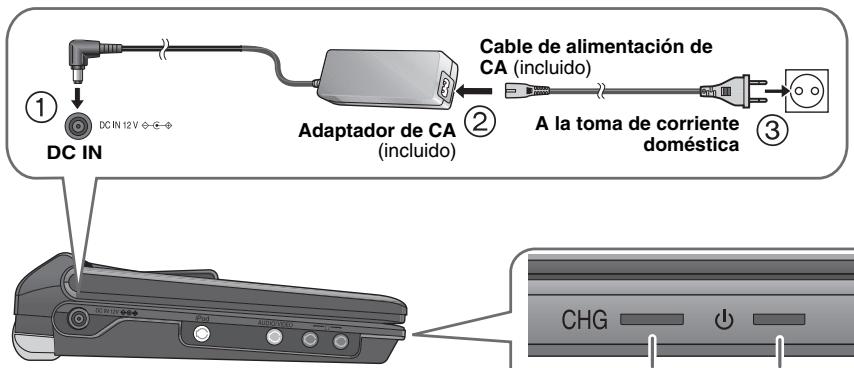

Recarga de la batería

La batería no se suministra cargada. Debe cargarla antes de utilizarla por primera vez.

-Esta unidad también se puede utilizar para cargar la batería siempre y cuando el adaptador de CA y el cable de alimentación principal de CA estén conectados. -Esta unidad también se puede utilizar para cargar la batería mientras el adaptador de CC para vehículos esté conectado. (→15, Conexión del adaptador de CC para vehículos)

El aparato está en la condición de espera (el indicador [O] se enciende) cuando el cable de alimentación de CA está conectado. El circuito primario "tendrá corriente" siempre que el adaptador de CA esté conectado a una toma de corriente eléctrica.

Para ahorrar energía

Esta unidad consume 0.4W de energía incluso cuando está apagada. Si no tiene previsto usar la unidad por un largo periodo de tiempo, desconecte el cable de alimentación de CA de la toma de corriente doméstica.

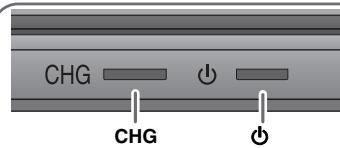

[0] se apaga → se enciende* [CHG] se enciende → se apaga *Solo cuando se recarga con el reproductor apagado.

Indicador

Cuando la unidad está conectada a la toma de CA, este indicador se enciende en modo de espera y se apaga cuando la unidad se enciende.

Tiempo de recarga:

→ 5, Tiempo de recarga y de reproducción aproximados (horas)

Cuando haya finalizado, desconecte el adaptador de CA y el cable de alimentación principal de CA.

El mando a distancia DVD-LS86

Inserte la pila de botón (incluida)

Mientras desliza (1), extraiga (2).

+ hacia arriba Pila de litio: CR2025

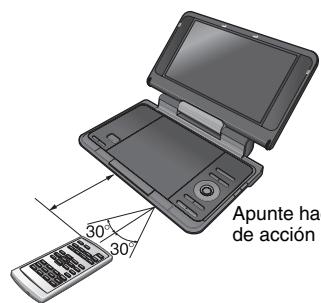

Campo de ACCION

Apunte hacia el sensor. El radio de detección máximo es de 7 m.

Regulación del ángulo de la pantalla LCD

• Cuando se cambie de situación la unidad: cierra la pantalla LCD. No sujete la unidad por la pantalla LCD. Las
• Las funciones de los botones del reproductor no funcionan en caso de que la pantalla esté cerrada.

Tiempo de recarga y de reproducción aproximados (horas)

Batería	Recarga (cuando launidad está apagada) (a 20 °C)	Reproducción (a temperatura ambiente utilizingados auriculares)
		Nivel de brillo de la pantalla LCD			LCD apagada
		-5	0	5
CGR-H711*1	4	6	3,5	2,5	8
CGR-H712*2	7	13	7	5	16
CGR-H701 (optional)	4	5,5	3	2	7

11 Incluida con DVD-LS83 (no disponible como opción) ^*2 Incluida con DVD-LS86 Las horas indicadas en la parte izquierda pueden variar dependiendo del uso. - Para el brillo de la pantalla LCD ( ightarrow 7 Cuando se selecciona "USER MODE").

Comprobación del nivel de carga de la batería

Cuando la unidad está encendida ( ightarrow 6) y se alimenta mediante la batería

Pulse [DISPLAY] para comprobar en la pantalla LCD (se muestra durante unos segundos).

(pantalla)

(parpadea)

Recargar

Aparece automáticamente cuando solamente queden unos minutos de carga.

Discos que se pueden reproducir

Discos comerciales

Disco Logotipo	Indicado en estas instrucciones mediante	Observaciones
DVD-Video	DVD-V	Discos depellicula y música de alta calidad
Video CD
CD	VCD	Discos de música con video Inclusido SVCD (que cumple con la norma IEC62107)
CD	CD	Discos de música

Discos que no se pueden reproducir

Blu-ray, HD DVD, discos grabados en formato AVCHD, DVD-Audio, Versión 1.0 de DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM que no se pueden extraer de sus cartuchos, DVD-RAM de 2,6 GB y 5,2 GB y "Chaoji VCD" disponibles en el mercado, tales como CVD, DVCD y SVCD que no cumplen la norma IEC62107.

Disco grabado (O: Disponible ---: No disponible)

Disco Logotipo	Grabado en un grabador de DVD, etc.		Grabado en un ordinador personal, etc.					Necesidad de finalizar*4
	DVD-VR *2	DVD-V *3	WMA	MP3	JPEG	MPEG4	DivX
DVD-RAM R.A.M. RAM4.7	○	—	—	○	○	○	○	No necesaria
DVD-R/RW DVD R R4.7 R W	○	○	—	○	○	○	○	Necesaria
DVD-R DL DVD R R DL	○	○	—	—	—	—	—	Necesaria
+R/+RW —	—	(○)	—	—	—	—	—	Necesaria
+R DL —	—	(○)	—	—	—	—	—	Necesaria
CD-R/RW*1 —	—	—	○	○	○	○	○	Necesaria*5

• Puede que no sea posible reproducir los discos mencionados en todos los casos bajo el tipo de disco, a las condiciones de la grabación, al método de grabación y al sistema utilizado para crear los archivos (→ 9, Consejos para crear discos de datos). *1 Esta unidad puede reproducir discos CD-R/RW grabados en formato CD-DA o Video CD. (WMA, MP3, JPEG. Esta unidad también puede reproducir discos HighMAT.) *2 Discos grabados en grabadoras de DVD o cámaras de DVD-Video, etc. que usen la versión 1.1 de Video Recording Format (norma unificada de grabación de video). Para DVD-R DL: Discos grabados en grabadoras de DVD o cámaras de DVD-Video, etc. que usen la versión 1.2 de Video Recording Format (norma unificada de grabación de video). *3 Discos grabados en grabadoras de DVD o cámaras de DVD-Video, etc. con el formato DVD-Video. Para +R / +RW y +R DL: Discos grabados mediante un formato diferente a DVD-Video, por lo que algunas funciones no se pueden usar. *4 Proceso que permite reproducir en equipos compatibles. Para reproducir un disco que en la tabla aparece con la indicación "Necesaria" en esta unidad, el disco debe haber sido finalizado en el dispositivo en el que fue grabado. *5 Cerrar la sesión también funciona.

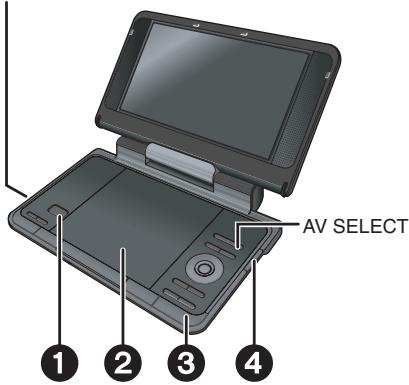

Reproducción de discos

Terminales de los auriculares [Ω] Miniconector estéreo de φ 3,5mm

1	OPEN	Abra la taps.
2	Encaja en el compartmento	Inserte un disco y ciderre la taps. • Cargue los discos de dos caras de forma que la etiqueta de la cara que quiera reproducir quede hacería irriba. • DVD-RAM: Extraiga los discos de su cartucho antes del uso. • La reproducción de algunos discos se inicia automatistically cuando launidad está encendida.
3	ON	Mantenga pulsado. Launidad se enciende y la reproduccion comienza. • Cuando aparece “AUX” 6 “iPod” (DVD-LS86), pulse [AV SELECT] para seleccionar “DISC”. (→16, Visionado de video desde otro equipo, Uso del aparato con iPod)
4	VOL	Ajuste el volumen. Cuando utilize auriculares, bajo el volumen antes de la connexión.

• Para cambiar el idioma de la pantalla → 13 Idioma del Menú
• Para reproducir imágenes (JPEG) o video (MPEG4, DivX) de un DVD-RAM con títulos grabados (DVD-VR), seleccione "Reproducir como disco de datos" (→ 12, Menú Otros).
• Durante la parada, la unidad se apaga automáticamente una vez transcurridos 15 minutos (cuando se utiliza la batería, aproximadamente 5 minutos).
• Puede que el número total de títulos no se muestre correctamente en +R / +RW.
• Si tiene problemas, consulte la guía para la solución de problemas (→ 18).

Nota

LOS DISCOS CONTINUAN GIRANDO MIENTRAS SE VISUALIZA EL MENU. Cuando haya terminado, pulse [■ -OFF] para conservar el motor de la unidad.

Operaciones con la unidad principal

ON	Encienda launidad/Empieza la reproducción	Con launidad apagada:Mantenga pulsado para encender launidad e起初 la reproducción.Conlaunidad encendida:Pulse para起初 la reproducción.
II	Pausa	Pulse [▶ON] para reanudar la reproducción.
OFF	Parada	La posición se memoriza cuando“Pulse PLAY para seguir con la reproducción” aparece en la pantalla.Pulse [▶ON] para reanudar.(Reanudación de la reproducción)La posición memorizada se cancellale ablir la tapa del disco o al pulsar[■-OFF]@msteadas “Pulse PLAY paraseguir con la reproducción” aparece en la pantalla.
	Apaga launidad	Mantenga pulsado hasta que “OFF”aparezca en la pantalla.
10	Salto	Pulse [▲,▲].DVD-VR también permite saltar a losmarcadores.
	Búsqueda	Mantenga pulsado [▲,▲] (hasta5 pasos).Pulse [▶ON] para reanudar la reproducción normal.
	Reproducciónlenta	DVD-VR DVD-V VCDMantenga pulsado [▲,▲] (hasta5 pasos) durante la_PAUSE.Pulse [▶ON] para reanudar la reproducción normal.VCD [▶]solamente
TOP MENU	Menúprincipal	DVD-V
	Reproduccióndeprogramas	DVD-VR (→8)
	Menú de reproducción	WMA MP3 JPEG MPEG4 DivX(→8)
MENU	Menú	DVD-V
	Reproducciónde listas de reproducción	DVD-VR (→8)
	Menú de navigación	WMA MP3 JPEG MPEG4 DivX(→8)
RETURN	Atrás	Vuelve a la pantalla anterior.VCD (con control de reproducción)Vuelve al-menú.

Operaciones del mando a distancia

ENTER	Funcioncimiento del móvil	Pulse [▲▼◆] para selectionar un elemento y luego pulse [ENTER] para confirmar.
	Selecciónnúmero	VCD (con control de reproducción) ① Mueras está abierto el móvil del disco, pulse [DISPLAY] para abrir los menus en pantalla. ② Pulse [▲▼] para selectionar “Selecciónnúmero”. ③ Pulse [▼] a continuación [▲▼] para introducir un número. • Mantenga pulsado [▲▼] paraCambiar másrapidamente. ④ Pulse [ENTER].
	Fotografia a fotografia	DVD-VR DVD-V DVD Durante la停下a, pulse [▲▶]. VCD [▼] solamente
	Salto deGrupo	WMA MP3 JPEG MPEG4 DivX Pulse [▲▼]. • No funciona durante la停下a.

DVD-LS86

	Encendido/ apagado de laividad	● La�性 no se pueda encender con el mando a distancia cuando la�性 se alimenta mediante la batería.
PLAY	Reproducción	Pulse para iniciar la reproducción.
STOP	Detencion	Pulse para detener la reproducción.● Pulse [▶] (PLAY) para reanudar Para cancelar la posición memorizada → izquierda, Reanudación de la reproducción
	Salto	Pulse [←,▶].DVD-VR también permitekatrar alosMarcadores.
	Búsqueada	Pulse [←,▶] (hasta 5 pasos). Pulse [▶] (PLAY) para reanudar la reproducción normal.
	Reproducción a CAMERA lentá	DVD-VR DVD-VIDVD pulse [←,▶] (hasta 5 pasos) durante la pausa. Pulse [▶] (PLAY) para reanudar la reproducción normal. VCD [▶] solamente.
1 2 34 5 6 7 8 9 0	Introduccion de número	DVD-VR DVD-VIDVD CDPor exemple, para selectionar 12: [≥10] → [1] → [2]WMA MP3 JPEG MPEG4 DivXPor exemple, para selectionar 123: [1] → [2] → [3] → [ENTER]

Funciones útiles

Selección de la relación de aspecto 4:3 de las imágenes en la pantalla LCD

LCD-SIZE

Estrecho horizontalmente

Sin imagen

• Si no utiliza la pantalla LCD en esta unidad, seleccione "MONITOR OFF" para ahorro de energía. (El indicador [O] parpadea)
• La pantalla LCD se apaga automáticamente cuando se cierra.

Selección de la calidad de imagen en la pantalla LCD

BRIGHT-

DAYLIGHT:

MOONLIGHT:

USER MODE:

Aumenta el brillo de la imagen ligeramente.

Oscurece la imagen ligeramente.

→ abajo

Cuando se selecciona "USER MODE"

Pulse [▲▼] para seleccionar la opción y [▲▶] para cambiar el ajuste.

BRIGHT: Ajusta el brillo de la imagen (-5 a 5) COLOUR: Ajusta la sombra del color de la imagen (-5 a 5)

• Para salir de la pantalla: Pulse [RETURN].

Visualización del estado de reproducción actual (Quick OSD)

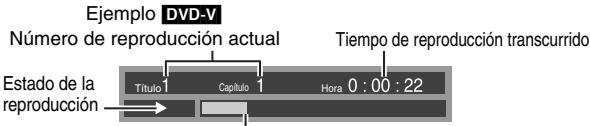

■ Información básica

Pulse dos veces.

Posición actual

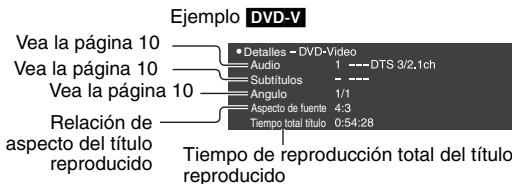

Detalles

Pulse tres veces.

• MPEG4 DivX La información de video y audio no se visualiza durante la búsqueda.
• Para salir de la pantalla: Pulse [RETURN].

Repetición de reproducción

(Sólo cuando pueda visualizarse el tiempo de reproducción transcurrido. JPEG: se puede usar incluso si no se muestra el tiempo transcurrido.)

DVD-LS86

Seleccione "Repetir" en el menú Reproducir (⇒ 11)

DVD-LS83

Durante la reproducción, pulse varias veces para seleccionar el contenido que quiera repetir.

Reproducción programada/aleatoria

DVD-LS86 (Sólo mando a distancia) Excepto DVD-VR

PLAYMODE

Durante la parada

Reproducir programa Lectura aleatoria

Desactivado (Reproducción normal)

• Para usar la reproducción aleatoria y programada, desactive la reproducción de discos HighMAT.

Seleccione "Reproducir como disco de datos" en el menú Otros (→ 12)

Reproducción programada (hasta 32 elementos)

Ejemplo DVD-V

1

7

Selección de todos los elementos (en el disco o en el título o grupo): pulse [ENTER] y [▲▼] para seleccionar "ALL", a continuación, pulse [ENTER] otra vez para registrarse.

Cambio de programa

Pulse [▲▼] para seleccionar un elemento.

• Para añadir un elemento, repita el paso 1.
• Para borrar un elemento, pulse [CANCEL] (o seleccione "Borrar" y pulse [ENTER]).

Cancelación de todo un programa

Seleccione "Borre todo el programa" y pulse [ENTER]. Todo el programa se cancelará cuando se apague la unidad, se abra la bandeja del disco o se cambie la fuente de entrada pulsando [AV SELECT].

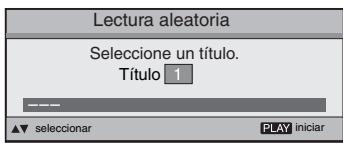

Reproducción aleatoria

Ejemplo DVD-V

1

DVD-V

WI

MP3

JPE

MP

EG4

Para salir del modo de reproducción programada o aleatoria, pulse [PLAYMODE] varias veces durante la parada.

Reproducción de CD mediante

CD

Los títulos aparecen con la reproducción del texto del CD.

1

MENÚ

Ejemplo: Texto de CD

Pulse [DISPLAY] para cambiar entre los mensajes guía y el indicador de estado de reproducción.

2

Pulse [▲▼] para seleccionar las pistas y pulse [ENTER].

• Para salir de la pantalla: Pulse [RETURN].

Reproducción de programas/listas de reproducción

DVD-VR

• Los títulos sólo aparecen si se han introducido.
• No se puede editar las listas de reproducción ni los títulos.

1 Para reproducir programas:

Para reproducir listas de reproducción:

• Sólo cuando el disco contiene una lista de reproducción.

TOP MENU

MENÚ

Pulse [▲▼] para seleccionar el programa o lista de reproducción y pulse [ENTER].

DVD-LS86 Internacional: se pueden usar los botones numerados del mando a distancia (→ 6, Introducción de nombres). - Pulse [▶] para ver el contenido del programa (sólo cuando se reproduce el programa). - Para salir de la pantalla: Pulse [RETURN].

Reproducción de discos HighMAT™

WMA MP3 JPEG

Mientras se visualiza el menú

Pulse [▲▼◀▶] para seleccionar las opciones y pulse [ENTER].

Menú:

Le lleva al menú resultante que muestra las listas de reproducción u otros.

Lista repro:

Empieza la reproducción.

• Para volver a la pantalla de menú, pulse [TOP MENU] y después del ciclo, pulse [RETURN] varias veces.
• Para cambiar el fondo del menú, pulse [DISPLAY]. El fondo se cambia por el que está grabado en el disco.
• Para visualizar la pantalla o salir: pulse [TOP MENU].

Selección desde la lista

1. Pulse [MENU].
2. Pulse [◀] y, a continuación, [▲▼] para cambiar entre las listas "Lista repro", "Grupo" y "Contenido".
3. Pulse [▶] y a continuación [▲▼] para seleccionar una opción y pulse [ENTER].

• Para salir de la pantalla: Pulse [MENU].

Reproducción de WMA/MP3, JPEG y MPEG4/DivX

WMA MP3 JPEG MPEG4 DivX

Selección "Reproducir como disco de datos" (→ 12, Menú Otros) en los casos siguientes:

• Para reproducir discos HighMAT sin usar la función HighMAT
• Para reproducir (MP3), imágenes (JPEG) o video (MPEG4 DivX) de un DVD-RAM con títulos grabados (DVD-VR)
• Para regresar a la reproducción de títulos (DVD-VR), selección "Reproducir como DVD-VR" en "Menú Otros" (→ 12).

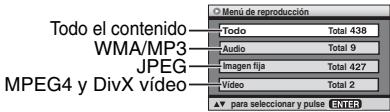

Reproducción de los elementos en orden (Menú de reproducción)

Mientras se visualiza el menú

Pulse [▲▼] para seleccionar "Todo", "Audio", "Imagen fija" o "Video" y pulse [ENTER]. - Para visualizar la pantalla o salir: Pulse [TOP MENU].

Reproducción del elemento seleccionado (Menú de navegación)

1

Pulse una vez.

2

Pulse [▲▼▲] para seleccionar el equipo y pulse [ENTER].

• Para reproducir el contenido del equipo en orden:

Pulse [ENTER]. - Para iniciar la reproducción desde el contenido seleccionado:

Pulse [▲▼] para seleccionar y pulse [ENTER].

Número de grupo y contenido que está reproduciendo

JPEG

WMA/MP3

MPEG4 y DivX video

1. Número actualmente seleccionado

Grupo

Contenido

• Para escuchar WMA/MP3 cuando se muestra una imagen JPEG en la pantalla, seleccione primero un archivo JPEG y luego seleccione WMA/MP3. (El orden opuesto no es efectivo.)
• Para salir de la pantalla: Pulse [MENU].

Utilización del submenú

Mientras se visualiza el menú de navegación (→ vea arriba).

1 Pulse [DISPLAY]. 2 Pulse [▲▼] para seleccionar el submenú y pulse [ENTER].

Submenú

✓Muito Grupos y contenido Lista —— Contenso solamente Árbol —— Grupos solamente Pictograma —— Imágenes en miniatura JPEG Grupo singular —— Al SINGLEZArzGROUPO anterior Grupo anterior —— Al grupo anterior ✓Todo —— Todo el contenido Audio —— WMA/MP3 solamente Imagen fija —— JPEG solamente Video —— Sólo MPEG4 y DivX video ✓Pantalla de然是 —— Para NVAR que los niños quiey y el Bucar —— indicator de estado de reproducción Buscar —— Para buscar por el titles del contenido o del grupo

(→ véase abajo)

■ Búsqueda por el título del grupo: Pulse [▲▼] para resaltar el título de un grupo para ocultar un grupo, o el título de un contenido para ocultar su contenido.

Utilización del submenú)

2 Pulse [▲▼] para seleccionar un carácter y pulse [ENTER].

• Repita para introducir otro carácter.
• No se buscan las minúsculas.
• Mantenga pulsado [1, 2] para alternar entre A, E, I, O y U. ● Pulse [ ] para borrar un carácter.
• Borre el asterisco (*) para buscar los títulos que empiezan por ese carácter.

3 Pulse [▶] para seleccionar "Buscar" y pulse [ENTER]. Aparece la pantalla con los resultados de la búsqueda. 4 Pulse [▲▼] para seleccionar el grupo o el contenido y pulse [ENTER].

Acerca de DivX VOD del contenido

DivX El contenido de DivX Video-on-Demand (VOD) está cifrado para la protección de derechos de autor. Para poder reproducir DivX VOD en esta unidad, primero debe registrarla.

Siga las instrucciones en línea sobre la adquisición de contenido DivX VOD para introducir el código de registro y registrarla. Para obtener más información acerca de DivX VOD, visite www.divx.com/vod.

Visualización del número de registro de la unidad

(→ 13, Registrar DivX) - 8 caracteres alfanuméricos

• Le recomendamos que apunte este código para consultarlo en el futuro.
• Cuando reproduzca contenido DivX VOD por primera vez, se visualizará otro número de registro en "Registrar DivX". No utilice este número de registro para comprar contenido DivX VOD. Si lo usa para adquirir contenido DivX VOD, y luego lo reproduce en esta unidad, no podrá volver a reproducir ningún contenido que haya adquirido con el número anterior.
• Si adquiere contenido DivX VOD con un código de registro distinto del código de esta unidad, no podrá reproducirlo. (Aparecerá el mensaje "Error de autorización".)

Contenido DivX que solo se puede reproducir un determinado número de veces

Algunos contenidos DivX VOD solo se pueden reproducir un determinado número de veces. Cuando se reproducen, se visualiza un número que indica las veces que se puede volver a reproducir. Cuando este número es 0, significa que este contenido ya no se puede volver a reproducir. (Aparecerá el mensaje "El alquiler ha terminado").

Cuando reproduzca estos contenidos

• El número restante se reducirá en uno si:
• apaga la unidad o abre el menú "Configuración".
• pulsa [■] dos veces.
• Pulse [▶▶] o [▶▶] (DVD-LS88 Mando a distancia) etc. y llame a otro contenido.

Acerca de la visualización de texto de subtítulos DivX

Esta unidad puede reproducir el texto de subtítulos grabados en el disco de video DivX.

Esta función no tiene nada que ver con los subtítulos determinados en las características estándar de DivX y no tiene una norma clara. Puede suceder que no se visualicen las funciones según los métodos realizados para crear el fichero.

Visualización de datos de subtítulos (→ 10 Subtítulos)

• Los ficheros de video DivX que no muestren la indicación "Texto" ni incorporen texto de subtítulos. El texto de los subtítulos no se podrá ver.
• Si el texto de los subtítulos no se muestra correctamente, pruebe a partir los parámetros de configuración de idioma (→ 13, Texto de subtítulos).

Tipos de texto de subtítulos que pueden visualizarse

• Formato de fichero: MicroDVD, SubRip, o TMPlayer
• Extensión del fichero: ".SRT", ".srt", ".SUB", ".sub", ".TXT" o ".txt"
• Nombre del fichero: no superior a 44 caracteres (sin tener en cuenta la extensión del fichero)
• El fichero de video DivX y el fichero de texto deben encontrarse en la misma carpeta, y deben tener el mismo nombre de fichero, excepto la extensión.
• Si hay más de un fichero de subtítulos en la misma carpeta, se seleccionará teniendo en cuenta el orden de prioridad siguiente: "srt", "sub" y "txt".

Limitaciones de esta unidad

• En las situaciones siguientes no podrán visualizarse los subtítulos tal como hayan sido grabados.

Además, según el método utilizado para crear el fichero o el estado de la grabación, es posible que sólo se visualicen partes de los subtítulos o que estos no se visualicen.

• Cuando aparezca texto o características en el texto de los subtítulos.
• Cuando el fichero de subtítulos sea mayor de 256 KB.
• Cuando en los datos de los subtítulos se encuentren caracteres con forma. Los códigos que determinan el estilo del carácter se muestran como caracteres del subtítulo.
• Cuando los datos de los subtítulos aparecen en distintos formatos.
• Si el nombre del fichero del archivo de video DivX no se muestra correctamente en la pantalla del menú (el nombre del fichero aparece como “_”), es posible que el texto de los subtítulos no se visualice correctamente.
• El dato de los subtítulos no se puede ajustar cuando se estén realizando operaciones del tipo búsqueda o intervalo de tiempo.
• El dato de los subtítulos no se puede encontrar cuando se estén visualizando pantallas de menú del tipo Quick OSD, menús en pantalla o el dato de navegación.

Consejos para crear discos de datos

Formato: WMA

Disco: CD-R/RW

Extensión: ".WMA", ".wma"

Referencia:

• Relación de compresión compatible: entre 48 kbps y 320 kbps
• No se pueden reproducir archivos WMA protegidos contra copia. Esta unidad no es compatible con Multiple Bit Rate (MBR: archivo que contiene el mismo contenido codificado a varias velocidades de bit).

Formato: MP3

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Frecuencia de muestreo: DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 y 48 kHz. CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 y 48 kHz. Relación de compresión compatible: entre 32 kbps y 320 kbps. Esta unidad no es compatible con etiquetas ID3.

Formato: JPEG

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Extensión: ".JPG", ".jpg", ".JPEG", ".jpeg"

Referencia:

• Se muestran los archivos JPEG tomados con una cámara digital que cumplan con la norma DCF (Design rule for Camera File system) versión 1.0.
• Es muy probable que los archivos modificados, editados o guardados con un software de edición de imágenes de ordenador no se muestren.

Esta unidad no puede mostrar imágenes en movimiento, Motion JPEG y otros formatos similares, imágenes fijas que no son JPEG (por ejemplo, TIFF), ni reproducir imágenes con audio asociado.

Formato: MPEG4

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Extensión: "ASF", "asf"

Referencia:

Esta unidad permite reproducir datos MPEG4 [que cumplan con las especificaciones de SD VIDEO (norma ASF) / sistema de video MPEG4 (perfil simple) / sistema de audio G.726] grabados con cámaras Multi SD o grabadoras de DVD de Panasonic.

• Puede que la fecha de grabación no coincida con la fecha real.

Formato: DivX

Disco: DVD-RAM, DVD-R/RW, CD-R/RW

Extensión: ".DIVX", ".divx", ".AVI", ".avi"

Referencia:

• Reproduce todas las versiones de video DivX (incluido DivX® 6) [sistema de video DivX / sistema de audio MP3, Dolby Digital o MPEG] con la reproducción estándar de archivos media DivX®. No se admiten las adiciones añadidas con DivX Ultra.
• Puede que los archivos DivX de más de 2 GB y los archivos sin índice no se reproduzcan correctamente en esta unidad. Esta unidad admite todas las resoluciones hasta un máximo de 720×480 (NTSC) / 720×576 (PAL).
• En esta unidad se pueden seleccionar hasta 8 temas de audio y subtítulos.
• Si los grupos han sido creados desde una raíz como "002 group" en la suma ilustración, a partir del octavo se muestra en la misma línea vertical que la pantalla del menú.
• El orden de visualización en la pantalla del menú y en la pantalla del ordenador puede ser distinta. -Esta unidad no suele reproducir archivos grabados mediante Packet Write.

Asignación de nombres a carpetas y archivos de discos de datos (En esta unidad los archivos se tratan como contenido y las carpetas como grupos.)

En el momento de efectuar la grabación, ponga un prefijo en los nombres de carpeta y archivo o estos deben ser cifras con un número igual de dígitos, y debe hacerse en el orden de reproducción deseado (puede que a veces no funcione).

DVD-RAM

• Los discos deben cumplir con UDF 2.0.

DVD-R/RW

• Los discos deben cumplir con UDF Bridge (UDF 1.02/ISO9660). -Esta unidad no es compatible con sesiones múltiples. Sólo se reproduce la sesión predeterminada.

CD-R/RW

• Los discos deben estar en el nivel 1 o 2 de ISO9660 (excepto para los formatos extendidos). -Esta unidad es compatible con sesiones múltiples, pero si hay muchas, la reproducción tardará más en empezar. Mantenga el número de sesiones al mínimo para evitar esta situación.

Utilización de los menús en pantalla

1

Pulse una vez.

Por ejemplo

Túltulo	1/7
Capitulo	1/8
Hora	0:01:08
Audio	8
Subtitulos	No
Angulo	1/1
Otras ajustes

2

① Pulse [▲▼] para seleccionar el menú. ② Pulse [ENTER] para ir al menú siguiente y pulse [▲▼] para seleccionar la opción. ③ Pulse [ENTER] para confirmar. Si es necesario, repita los pasos. - Las opciones mostradas varían según el tipo de software. - Algunos elementos pueden cambiarse pulsando [▶] en lugar de [ENTER]. - Algunas funciones solo están activas durante la reproducción. - Pulse [←] para acceder al menú anterior. Si no es posible, salga de la pantalla (→ abajo) y repita los pasos anteriores para acceder al menú anterior. DVD-LS86 Hay opciones que se pueden seleccionar utilizando los botones numerados y [ENTER] en el mando a distancia. - Para salir de la pantalla: Pulse [RETURN].

Menú principal

Programa, Grupo, Túltolo Capitulo, Pista, Lista repro, Contenido	Para empezar desde un elemento spécifique • Pulse [▲▼] para selectionar y, a continuaçión, pulse [ENTER]. • Mantenga pulsado [▲▼] paraCambiar másrapidamente.
Hora	Para saltar en incrementos o decrementos (Time Slip sólo para la reproducción) DVD-VR DVD-EX (excepto +R/ +RW) DivX 1. Pulse [ENTER] dos veces para estar el indicator Time Slip. 2. Pulse [▲▼] para selectionar la hora y pulse [ENTER]. • Mantenga pulsado [▲▼] para Cambiar másrapidamente. Para Cambiar la visualización del tiempo restante/transcurrido
Vdeo	Paraacular el número de pixeles DivX también se muestran los fps (fotogramas porsegundo).
Audio	Cambio de pistas de sonido (películas) • DVD-LS86 Este�� también se pueda abrir pulsando [AUDIO] en el mando a distancia. • DVD-VR DivX "L", "R" o "L R"uede selecciónar. • VCD "L", "R", "L R" o "L + R"uede selecciónar. • DVD-VID (Discos de karaoke) 1. Pulse [▲▼] para selectionar "Voz". 2. Pulse [ENTER] y a continuación [▲▼] para selectionar la option. 3. Pulse [ENTER]. Lea las instrucciones del disco para sabercer más detalles.
	Tipo de senal/datos LPCM/DD Digital/DTS/MP3/MPEG: Tipo de senal kHz (frecuencia de muestreo)/bit/ch (Número de canales) Ejemplo: 3/2 .1ch 1. Efcto de baja fecundía (no se visualiza si no hay senal) 0. No hay sonido ambiental 1. Sonido ambiental mono 2. Sonido ambiental estéreo (izquierda/derecha) 1. Central 2. Delantero izquierdo+Delantero derecho 3. Delantero izquierdo+Delantero derecho+Central
Selecciónar número VCD (con control del reproducción)	Para introducir un número (→6). • Mantenga pulsado [▲▼] para Cambiar másrapidamente.
Pictografia	Paraocular imagenes en miniatura
Subtituales	Para Cambiarlos subtitulos (discos con subtituales) 1. Pulse [ENTER] y a continuaación [▲▼] para selectionar "Desc" o "Con" y el idioma de los subtituales. 2. Pulse [ENTER]. • DVD-LS86 Este�� también se pueda abrir pulsando [SUBTITLE] en el mando a distancia. • En +R/+RW, pode verse un número de subtitulo para los subtituales que no se muestran. • DVD-VR (con información para activar/desactivar subtituales) - Sólo se pueda selectionar On u Off. - La información de activación o desactivación de subtituales no pueda grabarse usingando las grabadoras de DVD Panasonic.
Marcador (VR)	Para recuperar un marcador grabado con grabadoras DVD
Angulo	Para selecciónar el ángulo DVD-VID con multíques ángulos • DVD-LS86 Este�� también se pueda abrir pulsando [ANGLE] en el mando a distancia.
RotarImagen	Para girar unaImagen ("Decha" o "Izquierda") • DVD-LS86 LaImagen gira hacía la derecha cada vez que pulse [ANGLE] en el mando a distancia.
Diaporama	Paraactivar o desactivar el modo de diapositivas Para Cambiar el tiempo de las diapositivas ("1 Rápido" a "5 Lento") • Cuando utilise Slideshow, pueda que las functions salto/RotarImagen no funciona en correctamente dependiendo de la posición de reproducción.
Otros ajustes	(→11)

Velocidad Repro

DVD-VR Normal ×0.6 a ×1.4 (en unidades 0,1) • Pulse [►ON] para volver a la reproduccion normal. • Después de modifier la velocidad, H.Bass, Advanced Surround y Sound Enhancement (→ abajo) no funciona. • Esto puede que no funciona dependiendo de la grabación de los discos.

Velocidad Repro

×1.4 ×1.3 ×1.2 ×1.1 √Normal ×0.9 ×0.8 ×0.7 ×0.6

Menú Reproducir (Sólo cuando se pueda ver el tiempo de reproducción transcurrido.

JPEG: La función Repetir se puede usar.)

Repetir	Selección el elemento que quiera que se repita.
Repetir A-B Repetición de una sección determinada	Excepto DVD-VR (pare imagen fija) MPEG4 Divx y JPEG Pulse [ENTER] en los+puntos de inizio y finalización. ● Pulse de nuevo [ENTER] para cancelar.
Advanced Disc Review Revision de títulos/programas para reproducir	DVD-VR DVD-V (Excepto +R/+RW) Pulse [►ON] cuando encontrar un titul o programa para reproducir. ● también peut repasar las imagenes cada 10 minuto. Seleeccion "Modo intervalo" (⇒ 13, "Advanced Disc Review" en la ficha "Disco"). ●esto peut no funciona dependiendo de la posición de reproducción. ●DVD-VR No funciona: - con la parte de imagen fija. - cuando se reproduce una lista de reproducción.

Menú Imagen

ModoImagen • Obtencion de la calidad de imagen adecauda para visualizarpelliculas (Cine1/Cine2) • Reducción del ruido de las imgenes(Mejorador profundidad/NR MPEG)

Normal: Imágenes normales Cine1: Suaviza las imgenes y mejoras los detalles en las escenas oscuras. Cine2: Intensifica las imgenes y mejoras los detalles en las escenas oscuras. Número: Ajuste de la imagen (→ abajo) • Según la grabación del disco, esta funciona no funciona. AJuste de la imagen Mejorador profundidad: Reduce los ruidos de fondo para dar una mayor sensación de profundidad. NR MPEG: Suaviza el ruido por pixelado y reduce las manchas que aparecen alrededor de las Areas de contraste de la imagen. ① Pulse [▲▼] para selectionar “Ajuste de la imagen” y pulse [ENTER]. ② Pulse [▲▼] para selectionar “Mejorador profundidad” o “NR MPEG”. ③ Pulse [▲▼] para Cambiar el ajuste. (Mejorador profundidad: 0 a +4, NR MPEG: 0 a +3) • Según la grabación del disco, esta funciona no funciona.

Seccionar fuente

DivX Si se selección “Autom.” se detecta y se reproduce automatistically el método de generación de los contentsidos DivX. Si la imagen está distorsionada, selección “I (Entrelazado)” or “P (Procesivo)”, en función del método de generación que se haya utilisé para grabar los contentsidos en el disco. Autom., I (Entrelazado), P (Procesivo)

Menú Audio

H.Bass Graves reforzados a\ través de los altavoces	DVD-V DVD-VR Con ←→ Desc ·Esto es efectivo en discos de video DVD y DVD-VR de 5.1 canales. también es efectivo en\ algunas partes de discos de 2 canales. ·Si el sonido está distorsionado o no se emite sonido algo, ajuste la salute en "Off". ·Según la grabación del disco, esta funciona no funcionaá.
Advanced Surround Sonido envolvente virtual	Imagenes animadas con 2 o más canales "SP 1 Natural", "SP 2 Mejorado", "HP 1 Natural" o "HP 2 Mejorado". Un efecto de sonido ambiental se可以选择gear con 2 altavoces (instalados en除外). ·Si se utilizes aurículares, pulse para selectionar "HP 1 Natural" o "HP 2 Mejorado". ·Si se usesn discos grabados con sonido ambiental, el sonido parece provenir de los altavoces situados a ambos lados. ·La posicón optima para sentarse es 3 o 4 vezes la distancia entre los altavoces derecho e izquierdo delanteros o el ancho del telesor, si se usaizan los altavoces del telesor. ·No funciona si H.Bass (→ arriba) estáactivado. ·No usar en combinación con efectos ambientales en除外 equipo.
Meñorador de dialogo Para escuchar más fáculmente el dialogo de laspeléculas	DVD-V (Dolby Digital, DTS, MPEG, 3 canales o más, con el dialogo grabado en el canal central) DivX (Dolby Digital, 3 canales o más, con el dialogo grabado en el canal central) Con ←→ Desc
Sound Enhancement Puede escharsonido analógico de gran calidad.	DVD-VR DVD-V (grabadosoleo con 48 kHz) VCD CD WMA MP3 (grabadoa freuencias que no son 8 kHz, 16 kHz o 32 kHz) Con ←→ Desc ·No funciona con MP3 en DVD-RAM o DVD-R/RW. ·No funciona cuando H.Bass o Advanced Surround (→ arriba) estáactivado. ·Este puede que no funciona dependiendo de la grabación de los discos.

(sigue en la página siguiente)

Utilización de los menús en pantalla

(Continuación) Menú Display

Información	Con → Desc
Posición subtióculos	0 a -60 (en unidades de 2)
Brillo subtióculos	Autom., 0 a -7
Zoom ajustar pantalla	Imágenes en movimiento Esta funciona expandé la imagen de pantalla ancha para que se ajuste en la pantalla. Pulse [▲▼] para selectionar la relacion de aspecto predefinida o “Autom.”. DVD-VR DVD-V VCD Autom. ←→4:3 estándar ←→ Vista europea ←→ 16:9 estándar ↑→Cinemascope2 ←→ Cinemascope1 ←→ Vista americana ←→ • Dependiendo del disco, puede que la relacion de aspecto predefinida no se muest. MPEG4 DivX Estándar ←→ Original ↑→ Completo ←→
Zoom manual	Imágenes en movimiento Pulse [▲▼] para adaptaciones precisas. (Manténgalo pulsado para Cambiar más rápidamente.) - de ×1.00 a ×1.60 (en unidades de 0,01) - de ×1.60 a ×2.00 (en unidades de 0,02) MPEG4 DivX solamente. - desde ×2.00 hasta ×4.00* (en unidades de 0,05) *Según el televisor connectado y sus ajustes, pueda que no sea possible ajustar el zoom hasta ×4.00.
Display vel. bits	Imágenes en movimiento Con → Desc
Transparencia IGU	Desc, Con, Autom. (Cambia automática cuando las imágenes aparecen en pantalla.)
Menú Otros
Configuración	(→ 13)
Reproducir como DVD-VR	Selección “Reproducir como disco de datos” en los siguientes casos: - Para producir discos HighMAT sin usar la funciona HighMAT
Reproducir como HighMAT	- Para producir sonido (MP3), imágenes (JPEG) o video (MPEG4 DivX) de un DVD-RAM con títulos grabados (DVD-VR)
o Reproducir como disco de datos	- Pararegarser a la reproducción de títulos (DVD-VR), selección “Reproducir como DVD-VR”.

Fabrício bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas commerciales de Dolby Laboratories.

“DTS” es unamarca commercial registrada de DTS, Inc., y “DTS 2.0” es unamarca commercial de DTS, Inc.

Patentes del EE.UU. 6,836,549; 6,381,747; 7,050,698; 6,516,132; y 5,583,936.

Este producto contiene Tecnología de protección de copyright sujetá a las leyes de patentes del EE.UU. y a Others leyes de la propietad intelectual. Dicha Tecnología de protección de copyright debe utilizes con la pertinente autorización de Macrovision y, si Macrovision no autoriza expresamente lo contrario, está destinada exclusivamente al uso dométrico y limitada a Other aplicaciones. Está prohibido desmontar e intentarREENCRUCERLA UNIDAD.

Este producto cuenta con autorización, bajo licencia de portfolioo de patente MPEG-4 Visual, para el uso personal y sin fines de lucro del consumidor para (i) codificar video Completion con la norma MPEG-4 Visual (“MPEG-4 Video”) i/o (ii) decodificar video MPEG-4 que fue codificado por un consumidor para su uso personal y sin fines de lucro y ofo obtindo de un proveedor de video con licencia de MPEG LA para producir video MPEG-4. No se otorga licencia, ni se implica que se orgue, para ninguna otherutilization. Para obtener más información sobre licencias y usos promocionales, internos y commerciales, póngase en contacto con MPEG LA, LLC. http://www.mpeglacom.

HighMAT y el logotipo HighMAT son marcas de fábrica o marcas registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.

Windows Media y el logotipo de Windows son marcas comerciales o marcas registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.

Este producto está protegido por ciertos derechos de propiedad intelectual pertenecientes a Microsoft Corporation y a terceros. El uso o la distribución de tal tecnología fuera de este producto está prohibido si no se cuenta con una licencia de Microsoft o de una subsidiaria de Microsoft y terceros.

WMA es un formato de compresión desarrollado por Microsoft Corporation. Éste obtiene la misma calidad de sonido que MP3 con archivos de menor tamaño que los de MP3.

Producto oficial DivX® Certified. Reproduce todas las versiones de video DivX® (incluida DivX®6) con la reproducción estándar de archivos multimedia DivX®. DivX, DivX Certified y los logotipos relacionados son marcas comerciales de DivX, Inc. y se deben usar con licencia.

iPod es una marca de Apple Inc., registrada en EE. UU. y otros países.

Cambio de los ajustes del reproductor

• Consulte la tabla siguiente y cámbielo si es necesario. Las opciones subrayadas son preajustes de fábrica.
• Las opciones mostradas varían según el tipo de software. Los ajustes permanecen intactos excepto cuando la unidad entra en modo de espera.

1 2

① Pulse [▲▼] para seleccionar "Otros ajustes". ② Pulse [ENTER] y a continuación [▲▼] para seleccionar "Menú Otros". ③ Pulse [ENTER] y a continuación [▲▼] para seleccionar "Configuración". ④ Pulse [ENTER].

DVD-LS86 Este menú también se puede abrir pulsando [SETUP] en el mando a distancia. - Pulse [▲▼▲▶] para seleccionar el menú, el elemento y el contenido y luego pulse [ENTER]. - Para introducir un número: selecciónelo con [▲▼] y pulse [ENTER]. - Para volver a la pantalla anterior: pulse [RETURN]. - Para salir de la pantalla: pulse [RETURN] varias veces.

Ficha "Disco"

Audio (dialogos)	• Inglés • Otro***** • Version Original*1 • Española • Automático*2 • Otro***** • Española*3	Oportunidades de idioma
		• Francés	• Espanol
		• Alemán	• Italiano
		• Holandés	• Sueco
Subtítulos	• Inglés • Otro***** • Version Original*3	• Polaco
Menús del disco	• Otro***** • Otro***** • Revisa cada número/programa.
Advanced Disc Review Selección el modo de revision (→ 11).	• Ajuste de calibraciones (cuando se selección el;nivel 8) • 8 Todnos los titulos autorizados
Acceso Autorizzato Ajusta un;nivel de calificación para limitar la reproducción de DVD-Video. • Siga las instrucciones de la pantalla.	• 1 a 7: Para prohibir la reproducción de DVD-Video con los correspondientes niveles de calificación grabados en el disco. • 0 Todnos los titulos prohibidos: Para evaporar la reproducción de discs que no contienen niveles de calificación. Alaabster el;nivel de calificación, se muestra una Pantalla de contraseña. Siga las instrucciones de la pantalla. No olvide su contraseña. Si se inserta en la Unidad un DVD-Video que sobrepasa el;nivel de calificación, se做不到a un mensaje. Siga las instrucciones de la pantalla.

1 Se selecciona el idioma original del disco. "Si el idioma seleccionado para Audio (diálogos)" no está disponible, los subtítulos aparecerán en ese idioma (si está disponible en el disco). 3 Introduzca el número de código que aparece en la tabla de la página 12.

Ficha "Vidente"

Pantalla de la TV Elija el ajuste adecuado para su televisor y sus preferencias.	4:3 Pan&Scan: Relación de aspecto normal del telector (4:3) Los lados de laImagen de pantalla panoramicá se cortan para ajustarse a la pantalla (a menos que lo prohía el disco). 4:3 Letterbox: Relación de aspecto normal del telector (4:3) LaImagen de la pantalla panoramicá se muestra en el estilo de pantalla ancha. 16:9: Televisor panoramicó Utilice los modos de pantalla del telector paraCambiar el aspecto de laImagen.
Modo deImagen fija Especifique el tipo deImagen que se va a estarce cuando se haga una pusa.	Automático Campo: laImagen no aparece borrosa, pero su calidad es inferior. Cuadro: la calidad general es alta, pero laImagen puede aparecer borrosa.
Salida de disco NTSC Elija la calidad PAL 60 o NTSC al reproducir discos NTSC.	PAL60: si se ha connectado a un telector PAL NTSC: si se ha connectado a un telector NTSC
SalidaImagen/vdeo Elija el formattingo de senal de video de salute para JPEG, MPEG4 y video DivX.	Automático PAL NTSC/PAL60: la salute dependerá del ajuste "Salida de disco NTSC" (→arriba). Si la salute de laImagen no es correcta durante la reproduccion, cambie este ajuste.

Ficha "Audio"

Compresión de gama dinámerica

• No • Sí: Ajuste para Obtener una mayor claridad, incluso con el volumen bajo, comprimiendo la gama entre el nivel de sonido más bajo y el nivel de sonido más alto. Adeuado para ver el televisor tarde por la noche. (Sólo funciona con Dolby Digital.)

Ficha "DivX"

Texto de subtoyulos	● Latín1 ● Latín2 ● Círillico ● Turco
Registro DivX	Este número de registrar esnecessary para commas y reproducirupon DivX Video-on-Demand (VOD). (→ 9)

Ficha "Exhibición"

Idioma del Menú	• English • Nederlands	• François • Svenska	• Espanol • Polski	• Deutsch	• Italiano
Visualización Pantalla	• Sí	• No
Fondo durante reproducción Selección el fondo durante la reproducción de video JPEG, MPEG4 y DivX.	• Negro	• Gris

Ficha "Otros"

Reinicializar ajuste Este hace que todos los values de los menús de ajustes cambien a los ajustes predeterminados.

Si: Si seleccióna “Acceso Autorizo” (→arraba), se做不到a la pantalla de introduccion de contraseña. Introduzca la misma contraseña y pulse [ENTER]. Cuando en PANELa aparece “Reinicializo”, espere uno 10segundos. Pulse [ENTER] y apaguey encienda launidad. No

Reproducción de video en un vehículo

• No coloque la unidad sobre una superficie que pueda calentarse, como por ejemplo, el salpicadero. Esta unidad no es resistente al calor y podría averiarse. NO DEBE UTILIZARSE MIENTRAS SE CONDUCE UN VEHÍCULO MOTORIZADO.

Visionado de vídeo en el asiento trasero con el soporte para montaje en reposacabezas

Para ver vídeo en el asiento trasero, puede instalar la unidad en el respaldo del asiento delantero. - Inserte el disco antes de instalar la unidad en el soporte para reposacabezas.

• No monte o desmonte durante la conducción.
• No realice el montaje en los siguientes lugares:
• en cualquier lugar que no sea el respaldo del asiento
• en un lugar donde el conductor pudiera verlo o manejarlo
• en un lugar donde impida el manejo del vehículo
• en un lugar donde interfiera con el despliegue de un airbag
• Asegúrese de que el cinturón del soporte está perfectamente ceñido y compruebe el cierre de la unidad. Consulte el manual de instalación.

En caso de accidente o aceleración o frenada bruscas, la unidad podría desprenderse y provocar lesiones. Utilice solo el soporte Panasonic incluido para instalar la unidad en el reposacabezas del vehículo.

1 Montaje del soporte para reposacabezas en el asiento delantero.

① Ajuste el reposacabezas de forma que quede un espacio abierto de unos 3 cm.

Soporte para

instalación en

Reposacabezas

(inclusión)

Instale en el asiento de modo que el lado de la etiqueta del soporte esté visible desde la parte trasera del asiento.

② Cierre la hebilla y ajuste la cinta hasta que quede perfectamente sujeta al reposacabezas.

Vista lateral

NO

Si este espacio tiene más de 3 cm, la unidad podrá desprenderse y provocar lesiones en caso de accidente, etc.

2 Ajuste del monitor.

Gire el monitor hacia atrás de modo que la pantalla quede mirando hacia atrás. → 4, Regulación del ángulo de la pantalla LCD

3 Instalación del reproductor en el soporte.

Mientras sujeta la unidad con las dos manos, alinéela por debajo de las partes salientes del soporte. Presione la unidad unos 4-5 mm hacia abajo de forma que las partes salientes del soporte encajen en los orificios de la base de la unidad.

Revise los siguientes puntos antes del uso.

• El soporte está bien sujeto a la unidad.

La unidad no queda suelta y no puede elevarse.

Alinee aquí las partes salientes.

Si la instalación se ha realizado correctamente, al montar el

reproductor en el soporte se percibirá un chasquido.

Ilustración de un soporte montado

Utilice el monitor en la posición abierta, tal y como se indica en la ilustración de la derecha, para evitar que la calidad de audio sea deficiente o evitar daños como consecuencia de las vibraciones del vehículo. El ángulo del monitor puede ajustarse dos 30odos.

El ángulo del monitor puede variar debido a las vibraciones de la conducción, etc.

• La instalación del soporte no es posible cuando el tipo de reposacabezas.

s 23 cm o menos

NO En caso de accidente etc., la instalación podría desprenderse y provocar lesiones.

Liberación del reproductor del soporte

① Presione los botones de liberación (derecho e izquierdo) hacia la parte central del soporte. ② Tire de la unidad hacia arriba para extraerla. - No presione los botones de liberación a menos que vaya a desmontar la unidad del soporte.

Conexión del adaptador de CC para vehículo

Antes de la conexión, consulte el manual del propietario o póngase en contacto con el concesionario del vehículo.

• Conecte al enchufe del encendedor de cigarrillos de un vehículo que tenga una batería de 12 V. No es compatible con vehículos cuya batería sea de 24 V.
• Este es un adaptador de CC especial para automóvil con conexión a tierra negativa. El uso de este adaptador de CC para vehículo con un vehículo con conexión a tierra positiva puede provocar averías o un incendio.

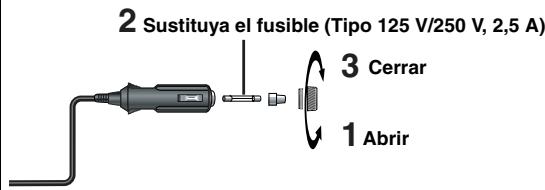

Sustitución del fusible

Sustituya solamente por un fusible 125 V/250 V, 2,5 A. El uso de cualquier otro tipo de fusible pueda originar un incendio.

Precauciones

• Para evitar el agotamiento de la batería del vehículo
• Después del uso, desconecte el adaptador de CC para vehículo del enchufe del encendedor de cigarrillos. El adaptador de CC para vehículo continúa consumiendo un poco de energía, especialmente si además esta unidad tiene conectada una batería, el proceso de carga se iniciaría aumentando el consumo de energía.
• No utilice el adaptador de CC para vehículo durante mucho tiempo si el motor del vehículo no está en marcha.
• Cuando se utilice el adaptador de CC para vehículo, apague la unidad antes de parar el motor del vehículo ya que, de lo contrario, la reanudación de la reproducción (→ 6) no funciona.
• Deje el cable un poco suelto.
• No se asumirá responsabilidad por los daños producidos a raíz de una instalación defectuosa.

Lado izquierdo de la unidad: Es posible escuchar el audio a través del sistema de audio del vehículo conectando un adaptador de casete estéreo para vehículo (no incluido) al conector para auriculares situado en el lado izquierdo de esta unidad.

Transmisor FM

DVD-LS86

Puede escuchar discos a través de su canal de radio FM convencional (por ejemplo, el equipo estéreo del vehículo) transmitiendo las señales de esta unidad.

• El transmisor de FM también se puede usar con aparatos equipados con radio FM.

Preparativos

Desconecte los auriculares de la unidad. - Si están conectados, el transmisor FM no funciona.

1 Reproduzca el disco (→ 6)

• Cuando aparece "AUX" o "iPod", pulse [AV SELECT] para seleccionar "DISC".

2

Pulse para visualizar el menú.

Si no aparece el menú, compruebe los pasos "Preparativos" indicados anteriormente.

3

Pulse [▲▼▲] para seleccionar "ON".

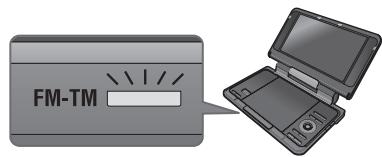

El indicador naranja se iluminará. - De esta unidad no se oirá ningún sonido.

4 Sintonice la radio a la frecuencia 88,3 MHz del FM.

Cuando se oyen interferencias en emisoras de radio FM → véase abajo, "Cuando nada de esto ha funcionado"

5 Ajuste el volumen con la radio.

• El control del volumen de la unidad no funciona si usa el transmisor de FM.

Apagado del transmisor de FM

Pulse [FM-TM] y a continuación [▲▼▲▶] para “OFF”.

Para salir de la pantalla

Pulse [FM-TM].

Cuando nada de esto ha funcionado

1

Pulse para visualizar el menú.

2

① Pulse [▲▼] para seleccionar la frecuencia ("88.3MHz") (valor por defecto).

② Pulse [4] para seleccionar una frecuencia comprendida entre 88,3 MHz y 107,7 MHz que no utilice ninguna otra emisora local.

• Puede determinar la frecuencia a intervalos de 0,1 MHz.

3 Sintonice la radio FM a la frecuencia seleccionada en el paso 2.

Si aparece ruido u oye el sonido distorsionado, acerque la antena de la radio a la institución. O seleccione "MONO" desde la pantalla del menú utilizando [ ] . Si la calidad del sonido sigue sin mejorar, cambie la frecuencia de la radio (→ arriba, "Cuando nada de esto ha funcionado").

Nota

El transistor de FM se activa durante la reproducción de un disco. Cuando no esté reproduciendo ningún disco, apague el transistor de FM. Si no es así, se producirá un ruido de fondo.

Uso de esta unidad con otros equipos

Apague todos los equipos antes de la conexión y lea las instrucciones de funcionamiento pertinentes.

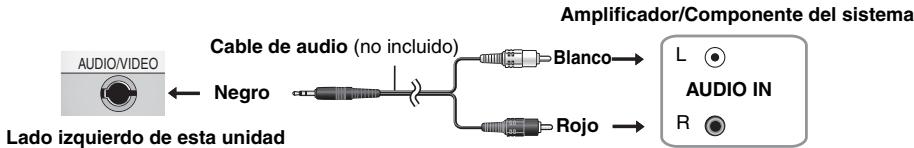

Sonido estéreo

Utilización con un televisor

Conecte la salida de video de esta unidad directamente al televisor.

Utilice el adaptador RCA (no incluido) si el televisor dispone de un terminal euroconector de 21 contactos.

Cable de audio/video (incluido)

• Los altavoces de la unidad no están equipados con protectores magnéticos. No los coloque cerca de televisores, ordenadores personales u otros dispositivos sensibles a los campos magnéticos. Mantenga las tarjetas magnetizadas (tarjetas de crédito, tarjetas de transporte, etc.) lejos de esta unidad. Si sube el volumen del televisor durante la reproducción de discos con esta unidad, es posible que cuando pase a visualizar la señal de televisión el sonido esté a un volumen muy alto. Antes de cambiar, baje el volumen a su nivel normal.

Visionado de video desde otro equipo

1 Conecte el equipo a esta unidad.

"AUX" en la pantalla de la unidad se iluminará.

• La reproducción se controlará a través del equipo conectado. (Sírvase leer el manual de instrucciones del equipo conectado.)
• Cuando el modo "AUX" está activado, la unidad no se apaga automáticamente. Apague la unidad cuando haya terminado de utilizarla.

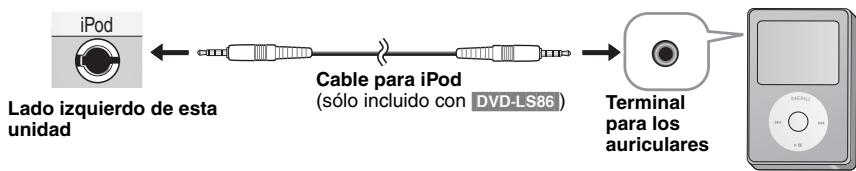

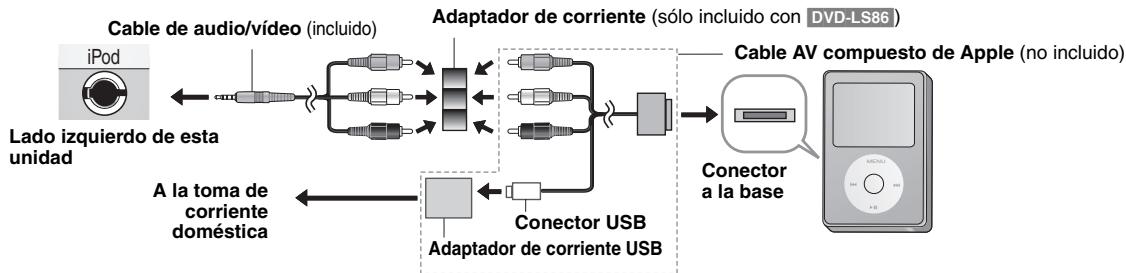

Uso del aparato con iPod

DVD-LS86

Conecte el iPod a esta unidad para disfrutar de sonido, imágenes o video grabado en el iPod. La conexión para reproducir imágenes o video es distinta según el tipo de iPod (A o B).

A: Permite reproducir imágenes o películas grabadas en un iPod de 5ª generación (video) o imágenes grabadas en un iPod de 4ª generación (pantalla en color).

B: Permite reproducir imágenes y películas grabadas en iPod touch, iPod classic o iPod nano de 3ª generación.

Deberá adquirir un cable exclusivo para iPod.

• La fuente de entrada se cambia automáticamente a "iPod" y, a continuación, en la pantalla de la unidad se muestra "iPod". También puede pulsar [AV SELECT] para seleccionar "iPod".
• La reproducción se controlará a través del iPod conectado. (Sírvase leer el manual de instrucciones del iPod conectado.)

Mantenimiento

Para limpiar esta unidad, utilice un paño suave y seco.

• Utilice limpiador para gafas para eliminar la suciedad incrustada en la pantalla LCD.
• Nunca utilice alcohol, diluyente de pintura o bencina para limpiar este aparato.

Mantenimiento de la lente

• Quite con cuidado el polvo con la ayuda de un soplador para lentes de cámara (opcional).
• Producto recomendado: Kit de limpieza para lentes (SZZP1038C) (Disponible en distribuidores de Panasonic.)
• No utilice un limpiador de lentes para CD.
• Evite tocar el objetivo con los dedos.

Limpieza de discos

Limpielos pasando un paño húmedo y luego séquelos con un paño seco.

Especificaciones

Rango de temperatura de +5 a +35 °C bajo funcionamiento:

Rango de humedad de funcionamiento: Humedad relativa del 5 al 85 % (sin condensación)

Discos reproducibles (8 cm o 12 cm):

(1) DVD (DVD-Video, DivX*6,8) (2) DVD-RAM (DVD-VR 9, JPEG 4,6,7, MP3 2,6, MPEG4 5,6, DivX 6,8) (3) DVD-R (DVD-Video, DVD-VR*9, JPEG*4,6,7, MP3*2,6, MPEG4*5,6, DivX*6,8) (4) DVD-R DL (DVD-Video, DVD-VR 9) (5) DVD-RW (DVD-Video, DVD-VR*9, JPEG*4,6,7, MP3*2,6, MPEG4*5,6, DivX*6,8) (6) +R / RW (Video) (7) +R DL (Video) (8) CD, CD-R/RW [CD-DA, Video CD, SVCD, MP3, WMA, JPEG, MPEG, DivX, HighMAT nivel 2 (Audio e Imagen)]

Sistema de señales: PAL/PAL 60 (NTSC) seleccionable

Pantalla LCD: 8,5" a -Si, LCD de pantalla ancha TFT (480×234×RGB)

Salida/entrada AUDIO/VIDEO:

Terminal de salida/entrada: Miniconector de φ 3,5 mm

Número de terminales: 1 Sistema (salida/entrada seleccionable)

Video en componentes: Nivel de salida/entrada: 1 Vp-p (75 Ω)

Audio: Nivel de salida/entrada: 1,5 Vrms (1 kHz, 0 dB, 10 kΩ)

Rendimiento de audio: (1) Respuesta de frecuencia: - DVD (audio lineal): 4 Hz a 22 kHz (muestreo de 48 kHz)

4 Hz a 44 kHz (muestreo de 96 kHz) CD audio: 4 Hz a 20 kHz

(2) Relación señal a ruido: 100 dB (3) Rango dinámico: 90 dB (4) Distorsión armónica total: 0,01 %

Altavoz: Salida: 0,5 W+0,5 W (10% de distorsión)

Salida de los auriculares: Salida: Miniconector estéreo de φ 3,5 mm Número de terminales: 2 sistemas

Transmisor de FM DVD-LS86: Frecuencia: 88.3 MHz a 107.7 MHz

Sistema de salida Estéreo/mono (puede modificarse)

iPod Entrada AV DVD-LS86: Terminal de entrada: Miniconector de φ 3,5 mm

Lector: Longitud de onda: 655 nm/790 nm (DVD/CD) Potencia de láser: CLASS 1M/CLASS 1(DVD/CD)

Fuente de alimentación: CC 12 V (terminal DC IN)/CC 7,2 V (Terminal de batería exclusivo)

Consumo de energía (usando el adaptador de CA incluido): 14 W (sólo la unidad: 12 W) Consumo de energía en el modo de espera

(usando el adaptador de CA incluido): aproximadamente 0.4 W Consumo de energía en el modo de recarga (usando el adaptador de CA incluido): 12 W

Adaptador de CA: Fuente de alimentación: CA de 100 a 240 V, 50/60 Hz Consumo de energía: 22 W Salida CC: 12 V, 1,3 A

Adaptador de CC para vehículo: Salida CC: 12 V, 1,5 A (Sólo vehículos con batería de 12 V)

Precauciones de manejo de los discos

• No coloque etiquetas ni pegatinas en los discos (esto puede deformar el disco y luego no podrá utilizarlo).
• No escriba en la cara de la etiqueta con un bolígrafo u otro utensilio de escritura.
• No utilice aerosoles de limpieza para discos, bencina, diluyente, líquidos para la prevención de la electricidad estática ni ningún otro.
• No utilice protectores a prueba de rayas ni cubiertas.
• No deje caer ni golpee los discos. No ponga objetos encima de ellos.
• Para que los discos no se rayen ni ensucien, guárdelos en sus cajas o cartuchos cuando no los utilice.
• No utilice los discos siguientes:
• Discos con restos de adhesivo de pegatinas o etiquetas quitadas (discos de alquiler, etc.).
• Discos muy deformados o agrietados.
• Discos de forma irregular, por ejemplo, en forma de corazón.

Batería (ion de litio)

DVD-LS86 CGR-H712 (incluida): Voltaje: 7,2 V

Capacidad: 4500 mAh

DVD-LS83 CGR-H711 (incluida): Voltaje: 7,2 V

Capacidad: 2250 mAh

Tamaño (Ancho×Alto×Largo) (sin incluir salientes ni batería): 242,6 mm (Ancho)×46,0* mm (Alto)×173,5 mm (Largo)

*23,9 mm en el punto más bajo

DVD-LS86 (Alto = 51,5 mm incluida la batería) (Largo = 179,3 mm incluida la batería) DVD-LS83 (Alto = 46,6 mm incluida la batería)

(Largo = 173,5 mm incluida la batería)

Peso:

(batería incluida):

aproximadamente 1123 g

DVD-LS86

aproximadamente 1020 g

DVD-LS83

(sin batería):

DVD-LS86

aproximadamente 890 g

DVD-LS83

aproximadamente 876 g

Nota

Las especificaciones están sujetas a cambios sin previo aviso. 1 Conforme a la directiva IEC62107

12 MPEG-1 de capa 3, MPEG-2 de capa 3 3 Windows Media Audio Ver 9.0 L3 No compatible con Multiple Bit Rate (MBR) 4 Archivos Exif Ver 2.1 JPEG Baseline Resolución de la imagen: entre 160×120 y 6144×4096 píxeles (frecuencia de submuestreo 4:0:0, 4:2:0, 4:2:2 o 4:4:4) 5 Datos MPEG4 grabados con cámaras Multi SD o grabadoras de DVD-Video de Panasonic conforme a las especificaciones de SD VIDEO (norma ASF)/sistema de video MPEG4 (perfil simple)/sistema de audio G.726 16 El número total máximo combinado de Contents y grupos de audio, imágenes y películas reconocibles: 4.000 contents de audio, imágenes y películas y 400 grupos. 7 Puede que las imágenes extremadamente largas y delgadas no se visualicen. 18 Reproduce todas las versiones de video DivX (incluido DivX®6) con reproducción estándar de ARCHIVOS multimedia DivX. Certificado para DivX Home Theater Profile. 9 CPRM no lo soporta.

C€0682①

Declaración de conformidad (DoC)

Por la presente, "Matsushita Electric Industrial Co., Ltd." declara que este producto cumple con los requisitos esenciales y disposiciones pertinentes de la Directiva 1999/5/EC.

Los pacientes pueden descargar una copia de la DoC original de nuestros productos R&TTE de nuestros servidores DoC: http://www.doc.panasonic.de

Contacto en la Unión Europea: Panasonic Services Europe, una división de Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburgo, Alemania

Este producto ha sido diseñado para ser utilizado en los países siguientes:

Austria, Bélgica, Bulgaria, República Checa, Chipre, Dinamarca, Estonia, Finlandia, Alemania, Islandia, Irlanda, Letonia, Liechtenstein, Lituania, Luxemburgo, Malta, Holanda, Noruega, Polonia, Portugal, Rumania, Eslovaquia, Eslovenia, España, Suiza, Suecia, Reino Unido

Este producto ha sido diseñado para el consumidor en general. (Categoría 3)

• El uso de la función del transmisor FM en Francia, Grecia, Hungría e Italia está específicamente prohibido.

Guía para la solución de problemas

Antes de ponerse en contacto con el servicio técnico, realice las comprobaciones siguientes. Si le surge alguna duda acerca de los puntos de comprobación o si las soluciones indicadas en la tabla no solucionan el problema, póngase en contacto con el distribuidor. Las páginas de referencia se muestran entre paréntesis.

Los siguientes síntomas no son indicativos de una avería.

• Se percibe un sonido del adaptador de CA durante la recarga.
• La batería se calienta durante el uso o el proceso de recarga.
• La superficie y la zona alrededor de la unidad se calientan cuando se utiliza durante mucho tiempo.

Alimentación

No hay alimentación.	Compruebe la connexion del adaptor de CA o la bateria. (4)DVD-LS86 Lainstitutiono se pueda encender con el mando a distancia cuando lainstitutiona alimentada mediana la bateria.Lainstitutiona cuenta con unsystema de proteccion que se activa si el aparato está demasiado frío o demasiado caliente. Siesto sucede,lainstitutiona nofuncionará. Utilice lainstitutionauna temperatura comprehensa entre 5 °C y35 °C.
Lainstitutiona se apagaautomátamente.	Lainstitutiona seapagadosesperésde detener la reproducciona los 15minutos (cerca de 5minutos cuando lainstitutionaalse alimentada de la bateria) paraahorrar energia. Vuelva aencenderlainstitutiona.
No es possiblecargao elindicador [CHG] no seenciende.	El tiempo de cargaourrenta cuando la temperaturea demasiado alta o bajo,yuede que no sea possiblerealizarla cargaen determinadas circunstancias.Compruebe laconnexión del adaptorde CA o la bateria.(4)
El tiempo de reproducciónesmuy corte tras la recarga.	La bateríaha agotado su tiempo de vidautil (se pueda recargarunas 300vces).

No hay funcionamiento.

No hay respuesta cuando se pulsan los botones.	·Estaunidad no pueda reproducir discos que no Sean los indicados en estas instruciones de funciona. (5) ·Launidad peutnofunctionarcorrectamentedeferido a una tormenta electrónica,electricidadestáticauotherfactor externo.Apague y vuelva a encender lainstitutional.O apague lainstitution,desconecte la fuente de alimentación(CA o batería)y vuelva acenctarla. ·Existe condensación:Espere entre 1 y2 horas hasta que se evapore. ·Introduzca el disco correctamente. (6)
DVD-LS86 No hay respondersta cuando se pulsan los botones del mando a distancia. Ha olvidado su contraseña de calificaciones.	·Compruebe que la pila estácorrectamente insertada. (4) ·La pila estáagotada:cambiela poruna pila newa. (4) ·Apunte el mando a distanciaal sensor del mando a distanciayutilicelo. (4) ·Con la reproducción detenerida,pulse y mantenga pulsado [I▲] y [II] en lainstitution y pulse y mantenga pulsado [▼ON] en lainstitution hasta que "Reinitializado"desaparezcade lapellalla.Apague y vuelva a encender lainstitution. Todostlos parámetrosregresarán alosalvores pordefecto.
No hayImagen ni sonido.	·Compruebe que el discoonga algograbado.

Algunas operaciones específicas son imposibles de realizar o incorrectas.

La reproducción tarda en empezar.	·La reproducción puede tardar algo en empezar cuando una pista MP3 tiene datos deImagen fija. El tiempo de reproducción correcto no se visualizará incluso despuestos de empezar la pista; sin embargo, este comportimiento es normal. ·Es normal en video DivX.
DVD-LS86 La funciona de reproducción programada y aleatoria no funciona. DVD-V	·Estas functions no son validas con algunos DVD-Video.
El筷 no aparece. VCD (con control de reproducción)	·Pulse [■ -OFF] dos veces y, a continuación, pulse [▶ ON].
La�性bn de los subtitulos es errónea.	·Ajuste la�性bn ("Posición subítulos" en Menu Display) (12)
No hay subítulos.	·Visualice los subítulos. (10)
En la repetition A-B, el punto B se establiece automatistically.	·Si sole ha existecido el punto initial (punto A), el final de un elemento se convierte en el punto B cuando se alcanza.
La reproducción no empieza.	·Es possible que launidad no reproducza:ficheros WMA y MPEG4 que contenga datos de imagenes fijas. ·Si reproduce contenido DivX VOD, consulte el situ web en el que adquirió el contenido DivX VOD. (Ejemplo: www.divx.com/vod) ·Si un disco contiene, entre other, el formatting CD-DA, pueda que la reproducción no sea correcta.

Imagen incorrecta

Imagen distorsionada.	·Durante la búsqueada, es possible que se produzcan distorsiones de video, pero esta es normal. ·Durante la visualización de:ficheros MPEG4, es possible que la calidad de la imagen sea mala o que se saltenalgunos fotogramas, pero es normal. ·DivX Cambie “Selecciónar fuente” en Menu Imagen. (11)
LaImagen se detiene.	·LaImagen se pueda detener si los ARCHivos DivX ocapan más de 2 GB.
No hayImagen en la pantallaLCD.	·Compruebe las conexiones. (4) ·Seccione un tamanío de LCDdistincto de“MONITOR OFF”(sin imagen). (7, Seccionde la relacion de aspecto4:3 de las imágenes en la pantallaLCD)
La pantallaLCD está oscura.Los pixeles de la pantallaLCDse vuelen negros o iradiancoloresdietentes.	·Seccione“DAYLIGHT”o ajuste el brillo. (7) ·La pantallaLCDestayfabricada con Tecnología de altaprecision para促成el 99,99% de pixelesactivos,exceptiquele restante0,01%puede incluir pixeles negros o que emiten luzconstantly. Este comportimiento esnormal.
LaImagen no aparece enel television (o el tamanode laImagenpareceincorrecto).	·Compruebe las conexiones. (16) ·Compruebe que el televisor esté encendido. ·Compruebe que el modo de entrada en el televisorsea correcto. ·Compruebe los parámetrosde“Pantalla de la TV” en la ficha“Video”. (13) ·Apane la funciona del televisor,si estáusando el Zoom. (12) ·Asegúrese de que la unidad estédirectamenteconectada al televisor y no atravésde la videograbadora. (16) ·Utilice el televisorparaCambiar el aspecto. ·Ajuste“Zoomaabstarpantalla”en Menu Display. (12)

Imagen incorrecta (continuación)

El menu no se visualiza correctamente.	• Restaure la relacion del zoom a ×1.00. (12) • Ajuste “Posición subtitleos” en Menu Display en “0”. (12)
El zoom automatístico no funciona bien.	• Desactive la función de zoom del teóvilor. • Utilice las otheras relaciones de aspecto preajustadas o el ajuste manual. (12) • La funciona del zoom puede no funciona bien, especialmente con las escalas oscuras, y tal vez no funciona en absoluto dependiendo del tipo del disco正常使用.

Sonido incorrecto

Sonido distorsionado.	• Seleeccion "Desc" en "Advanced Surround". (11) • Mantenga launidad lejos de teléfonos móvil. • Durante la reproduccion de ARCHivos WMA o MPEG4,uede que se percia ruido.
Los efectos especials no., funcional. No hay sonido del altovo de la unidad.	• Algunos efectos de audio no funciona oienen menos efecto con algunos discos. • H.Bass, Advanced Surround y Sound Enhancement no funciona si ha cambado la velocidad de reproduccion. • DVD-LS86 Cuando el indicator [FM-TM] se ilumina de color naranja, no se irá ningún sonido de los altovoces de la., unidad. Cuando no utilise el transmisor de FM, apague el transmisor de FM (el indicator se apaga). (15) • El altovo está apagado si la pantalla LCD está cerrada o los auriculares están connectados. • Suba el volumen. (6)
No hay sonido de los altavoces. No hay sonido cuando se cambía la velocidad de reproduccion. DVD-LS86 El transmisor de FM no funciona. El menu no se visualiza.	• Compruebe las conexiones y los ajustes. (16) • Puede haber una pausa en el sonido. Esto no es un sintoma de avería. • El transistor de FM no funciona cuando se conectan los auriculares. (15) • Introduzca un disco, pulse [AV SELECT] para selecciónar "DISC" y pulse [► ON]. (15)
No hay sonido. El transistor de FM no = El menu no se visualiza.	• Divx Puede que el audio no se reproduzca bajo el método de création de los archivos. (9)

Visualizaciones

No hay visualización en pantalla.

"Compruebe el disco." "U11"

ERROR01

ERROR02

ERROR03

“H□□”

□□representa un número.

"No se puede visualizar. xx, como 00" "Error de autorización

"El alquiler ha terminado"

• Operación prohibida por la unidad o el disco.
• Seleccione "Sí" para "Visualización Pantalla" en la ficha "Exhibición". (13)
• Limpie el disco. (17)
• Ha introducido un disco que no ha sido finalizado. (5)
• Se ha producido un problema con la batería. Consulte a su distribuidor.
• La batería ha estado recargándose durante 20 horas pero, por algún motivo, la recarga no ha sido correcta. Vuelva a realizar la recarga.
• Está recargando en una ubicación donde la temperatura es demasiado alta o baja. Realice la recarga a una temperatura normal (+5 a +35 °C).
• Se ha producido un error. El número que aparece detrás de “H” depende del problema. Apague y vuelva a encender la unidad. Apague la unidad, desconecte la fuente de alimentación (CA o batería), conecte de nuevo la alimentación y vuelva a encender la unidad. Si los números de servicio no desaparecen, anótelos y póngase en contacto con su distribuidor.
• Está intentando reproducir modelos o contenido incompatibles. (9)
• Está intentando reproducir un contenido DivX VOD adquirido con un número de registro incorrecto. No puede reproducir el contenido en esta unidad. (9)
• Se han agotado las veces que podía reproducir el contenido de este archivo DivX VOD. No puede volver a reproducirlo. (9)

iPod DVD-LS86

El iPod conectado no funciona.

Las películas o las imágenes grabadas en el iPod no se pueden visualizar en la pantalla de la unidad.

• Pulse [AV SELECT] para seleccionar "iPod". Si selecciona "AUX" o "DISC", el iPod no funciona.
• Deberá ajustar los parámetros de configuración de iPod video. Para obtener más detalles, consulte el manual de instrucciones del iPod.

• La unidad está averiada. Consulte a su distribuidor.
• La unidad está encendida y la pantalla LCD está apagada o el parámetro LCD-SIZE está fijado en posición "MONITOR OFF" (sin imagen). Apague la unidad cuando haya terminado.
• Se ha producido un problema con la batería. Encienda la unidad y compruebe el mensaje de la pantalla LCD. (arriba)
• La energía de la batería es baja. La unidad se apagará automáticamente al cabo de unas horas.

Preguntas más frecuentes

Las páginas de referencia se indican entre paréntesis.

¿Puedo reproducir DVD-Video comprado en otherafrica?	Puede reproducir este disco si el número de region incluye “2” o “ALL”. Compruebe la caráctula del disco. (funda)
¿Puedo utiliser esta unidad en un avión o en un hospital?	Las ondas electromagnéticas emitidas por esta unidad pueda afectar al equipimiento de los aviones u hospitales. Respete las normas o instrucciones indicadas por el centro hospitalario o la aerolínea.
¿Puedo utiliser esta unidad en unvehicularo?	· Puede usar esta unidad conectándolo con el Adaptador de CC para vehúculo. Si no usa el adaptorador de corriente para vehúculo我会earocan su avería. (15) · Puede visualizarpellicas en el asiente trasero con el soporte para reposacabezas incluido. (14)
¿Puedo conectar esta unidad a unordenador?	Puede usar un ordinador como Pantalla de televisor connectando la unidad al terminal de entrada AV de un ordinador. Sin embargo, esta unidad no se我会earocan como equipo periférico.

Estimado cliente,

(→ 6, Inserire numero).

JPEG 8,9 LCD-SIZE 7 Listas de reproducción 8 Mejorador de diálogo. 11 Mejorador profundidad. 11 MENU. 6,8 Menú de navegación 8 Menú de reproducción 8 Menús en pantalla 10 MP3 8,9 MPEG4 8,9 NR MPEG 11 Programas 8 Quick OSD 7 Reanudación de la reproducción 6 Reinicializar ajuste. 13 Repetir.. 7,11

F Repetir A-B. 11 Reproducción de texto de CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Reproducción programada/ aleatoria (DVD-LS86) .. 7 Rotar imagen .. 10 Seleccionar número 6,10 Soporte para instalación en reposacabezas. 14 Sound Enhancement. 11 Subtítulos. 10 Time Slip solo para la reproducción .10 TOP MENU . 6,8 Transmisor de FM (DVD-LS86) 15 Velocidad Repro 11 WMA 8.9 Zoom ajustar pantalla 12 Zoom manual. 12

Índice ITALIANO

A todo esquema. 12 Adaptador CC para auto. .15 Advanced Disc Review. .11 Advanced Surround. .11 Ángulo. .10 Audio. .10 AV SELECT. .6, 16 Bajos armónicos 11 BRIGHT-LCD. 7 Cinema1/Cinema2. .11 D Diálogo Enhancer. .11 DISPLAY.7,10 DivX.8,9 Dolby Digital .10 DTS. .10 Filtro Definición. 11 Finalizar 5

HighMAT. 8 Configuraciones 13 iPod (DVD-LS86) 16 JPEG 8,9 Kit de montaje en reposacabezas .14 LCD-SIZE 7 10 MENU 6,8 Menú Navegación 8 Menú Reproducción 8 Menú en pantalla 10 MP3 8,9 MPEG DNR 11 MPEG4 8,9 Playlist 8 Programas 8 Quick OSD 7
