BEDIENUNGSANLEITUNG IAN 356378 PARKSIDE

WERK- UND SPANNTISCH

Montage-, Bedienungs- und Sicherheitshinweise

DK

ARBEJDSBÄNK

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite 13

Conmetall Meister GmbH

Oberkamper Straße 39

42349 Wuppertal

GERMANY

Email: [e-mail]

Conmetall Meister GmbH

Oberkamper Str. 39

42349 Wuppertal

TYSKLAND

E-Mail: [e-mail]

Conmetall Meister GmbH

Oberkamper Str. 39

42349 Wuppertal

ALLEMAGNE

Email : [e-mail]

● Technische gegevens

Afmetingen (b x h x d): ca. 605 x 790 x 630 mm (opgesteld), 605 x 945 x 155 mm (ingeklapt)

Eigen gewicht: 6,4 kg

5 1 poot (rechtsachter)

Conmetall Meister GmbH

Oberkamper Str. 39

42349 Wuppertal

DUITSLAND

E-mail: [e-mail]

Legende der verwendeten Piktogramme
	Montage-anleitung lesen!		Maximale Belastbarkeit 150 kg
	Warn- und Sicherheitshinweise beachten!		TÜV Süd-geprüfte Sicherheit
	Lebens- und Unfallgefahr für Kleinkinder und Kinder!

Werk- und Spanntisch

● Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen

Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

● Bestimmungsgemäße Verwendung

Der Werk- und Spanntisch dient dem Einspannen von Werkstücken und Gegenständen, die bearbeitet werden sollen, z. B. durch Sägen, Schleifen, Polieren, Streichen, Reinigen und Zusammenhalten von Klebeflächen. Er ist für Heimwerkerarbeiten im häuslichen Bereich bestimmt. Jede andere Verwendung ist bestimmungswidrig, dazu zählt auch das Missachten dieser Betriebsanleitung. Der Werk- und Spanntisch ist nicht für den gewerblichen Einsatz bestimmt.

● Technische Daten

Abmessungen (B x H x T): ca. 605 x 790 x 630 mm (aufgestellt),

605 x 945 x 155 mm (zusammengeklappt)

Eigengewicht: 6,4 kg

Belastbarkeit: max. 150 kg bei gleichmäßiger Belastung

- Lieferumfang und Teilebeschreibung (siehe Abb. A)

Prüfen Sie den Lieferumfang auf Vollständigkeit und einwandfreie Beschaffenheit. Bei fehlenden Teilen oder Beschädigungen: Bauen Sie den Werk- und Spanntisch nicht zusammen und benutzen Sie ihn nicht. Wenn Sie Schäden oder fehlende Teile bemerken, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt gekauft haben.

1 4 Kunststofffüße für die Beine

2 2 Spannbacken

3 1 Bein (links hinten)

4 2 Beine (rechts vorne und links vorne)

5 1 Bein (rechts hinten)

6 4 Montagewinkel für die Spindelgehäuse

7 2 Spindelgehäuse mit Kurbel

8 2 Querstreben für die Beine

9 1 Spannplatte (hinten)

10 1 Spannplatte (vorne)

11 16 Universalschrauben 5 x 15

12 8 Schlitz-/ Kreuz-Schrauben (PH 3) M 6 x 32 mit je 1 Scheibe und 1 Mutter (selbstsichernd)

13 6 Sechskantschrauben M 8 x 40 mit je 2 Scheiben und 1 Mutter (selbstsichernd)

Prüfen Sie das Produkt nach Lieferung und vor der ersten Benutzung, um den Zustand und die Funktion aller Teile festzustellen. Verwenden Sie das Produkt keinesfalls wenn es beschädigt ist. Andernfalls droht Verletzungsgefahr. Verwenden Sie kein beschädigtes Produkt.

Beachten Sie folgende Sicherheitsvorschriften, um Verletzungen und Sachschäden zu vermeiden:

LEBENS- UNVINTALIGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstiahrr. Halten Sie das Produkt von Kindern fern. Das Produkt ist zeug.

■ Halten Sie Kinder stets vom Produkt fern. Kinder unterschätzen häufig die Gefahren. Bewahren Sie das Produkt in einem trockenen, geschlossenen Raum unerreichbar für Kinder auf.

■ Prüfen Sie vor jedem Gebrauch alle Schraubverbindungen auf korrekten Sitz.

■ Prüfen Sie alle beweglichen Teile auf Leichtgängigkeit.

Benutzen Sie den Werk- und Spanntisch nicht als Sitzgelegenheit und nicht als Tritt, Stehhilfe oder Leiter.

Benutzen Sie den Werk- und Spanntisch nicht zum Aufbau eines Gerüstes.

Überschreiten Sie nicht die zulässige Tragkraft von max. 150 kg bei gleichmäßiger Belastung.

Platzieren Sie aufgelegte und eingespannte Gegenstände möglichst mittig auf der Arbeitsplatte.

■ Stützen Sie lange Werkstücke an den überstehenden Enden zusätzlich ab.

■ Stellen Sie den Werk- und Spanntisch nur auf festem, ebenem Untergrund auf, sodass alle vier Beine Bodenkontakt haben. Gleichen Sie leichte Unebenheiten mit Unterleghölzern aus.

- Fixieren Sie Werkstücke beim Bearbeiten sicher mit der Spannvorrichtung.

Üben Sie Druck auf die Arbeitsplatte oder das Werkstück nur in senkrechter Richtung aus. Bei schrägem oder seitlichem Druck kippt der Werk- und Spanntisch.

- Treten Sie nicht auf Verstrebungen, um den Werk- und Spanntisch zu stabilisieren.

Lassen Sie den Werk- und Spanntisch nicht in die Hände von Kindern gelangen. Lassen Sie Kinder nur unter Aufsicht am Werk- und Spanntisch arbeiten.

■ Bewahren Sie den Werk- und Spanntisch an einem trockenen Ort auf.

- Setzen Sie den Werk- und Spanntisch nicht dem Regen aus.

Auf Restrisiken achten

Auch bei bestimmungsgemäßer Verwendung bestehen unvermeidbare Restrisiken. Diese sind:

- Einklemmen von Körperteilen an beweglichen Teilen.

- Beschädigung des Werkstücks durch zu festes Einspannen.

● Montage

Hinweis: Der Werk- und Spanntisch wird auf dem Kopf stehend zusammengebaut und erst dann auf die Beine gestellt.

An beiden Spindelgehäusen 7:

Drehen Sie die Mutter ab und montieren Sie damit den Montagewinkel 6. Benutzen Sie dazu eine 13 mm Stecknuss. Ziehen Sie die Mutter nur so fest an, dass sich der Montagewinkel 6 noch leicht verschieben lässt (siehe Abb. B).

An beiden Spindelgehäusen 7:

Drehen Sie die beiden Schrauben heraus und montieren Sie damit den anderen Montagewinkel 6 (siehe Abb. C). Ziehen Sie die Schrauben fest an.
☐ Legen Sie beide Spannplatten 9, 10 mit der Unterseite nach oben hin. Die Seiten mit den Einkerbungen müssen sich gegenüber liegen (siehe Abb. D).
Montieren Sie mithilfe der Schrauben 11 die beiden Spindelgehäuse 7 rechts und links an die Spannplatten 9 10 (siehe Abb. E und F).
Montieren Sie die Beine 3, 4, 5 mithilfe der Unterlegscheiben, Muttern und Schrauben 13. Die gekröpften Enden der Beine 3, 4, 5 müssen nach außen zeigen. Ziehen Sie die Schrauben und Muttern 13 nur so fest an, dass sich die Beine 3, 4, 5 noch schwenken lassen (siehe Abb. G bis J).
☐ Klappen Sie die Beine 3, 4 5 auseinander und bringen Sie die Verstrebungen in Position (siehe Abb. K).
☐ Schrauben Sie die Verstrebungen an die vorderen Beine 4. Verwenden Sie dazu die Unterlegscheiben, Muttern und Schrauben 13. Ziehen Sie die Muttern nur so fest an, dass die Verschraubungen gelenkig bleiben (siehe Abb. L und M).
Montieren Sie die Querstreben 8 mithilfe der Unterlegscheiben, Muttern und Schrauben 12. Ziehen Sie die Schrauben 12 fest an (siehe Abb. N).
□ Stecken Sie die Kunststofffüße 1 so auf, dass deren geriffelte Flächen eine ebene Standfläche bilden (siehe Abb. O).

- Verwendung

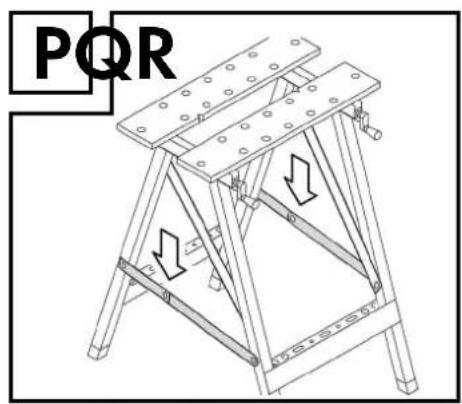

Stellen Sie den Werk- und Spanntisch auf die Beine. Drücken Sie die Gelenke der Verstrebungen nach unten, bis sie waagerecht gestreckt sind. Der Werk- und Spanntisch erhält dadurch Stabilität und ist einsatzbereit (siehe Abb. P).

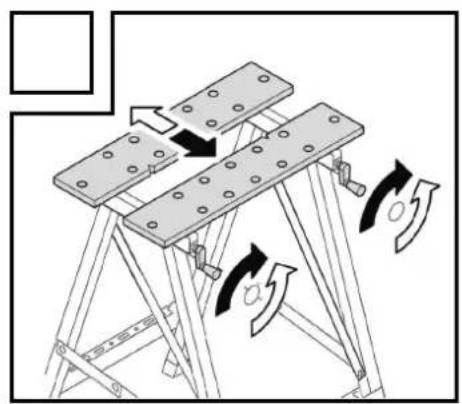

Hinweis zur Funktionsweise: Durch gleichzeitiges Drehen beider Kurbeln verschiebt sich die hintere Spannplatte 9. Bei Verwendung als Werktisch wird so die Größe der Tischfläche eingestellt. Bei Verwendung als Spanntisch wird so das Werkstück eingespannt (siehe Abb. Q).

Zum Einspannen von Werkstücken:

□ Stecken Sie die Spannbacken 2 in geeigneter Position in die Spannplatten 9, 10 (siehe Abb. R).

Werkstücke mit parallelen Flächen einspannen:

☐ Drehen Sie die Spannbacken 2 so, dass deren geriffelte Flächen das Werkstück halten (siehe Abb. S).

Runde Werkstücke einspannen:

Drehen Sie die Spannbacken 2 so, dass deren waagerechte Einkerbungen das Werkstück halten (siehe Abb. T).

Als Werktisch benutzen:

☐ Entfernen Sie die Spannbacken 2. Stellen Sie die Spannplatten 9 10 so ein, dass sich eine Tischfläche von passendender Größe ergibt (siehe Abb. U).

• Pflege

■ Verwenden Sie keine aggressiven und keine scheuernden Reinigungsmittel. Lassen Sie den Werk- und Spanntisch vor dem Lagern vollständig trocknen.
Säubern Sie den Werk- und Spanntisch nach jedem Gebrauch sorgfältig. Benutzen Sie dazu einen Besen oder ein nebelfeuchtes Tuch.
☐ Fetten Sie alle beweglichen Teile gelegentlich mit einem handelsüblichen Schmierfett ein.

● Lagerung

■ Wählen Sie für die Lagerung einen trockenen Ort.
□ Fahren Sie die Spannplatten 9, 10 ganz zusammen (siehe Abb. V).
☐ Ziehen Sie die Gelenke der Verstrebungen nach oben, um sie abzuwinkeln (siehe Abb. W).
Drücken Sie die Beine unten aufeinander zu. Dabei schwenkt die Tischfläche nach oben (siehe Abb. X).
Drücken Sie die Beine 3 4 5 bis zum Anschlag gegeneinander (siehe Abb. Y). Der Werk- und Spanntisch ist bereit für die Lagerung.
☐ Lagern Sie den Werk- und Spanntisch flach liegend oder so gegen eine Wand gelehnt, dass er nicht umfallen kann.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den örtlichen Recyclingbehältern.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

● Service

Conmetall Meister GmbH

Oberkamper Str. 39

42349 Wuppertal

DEUTSCHLAND

E-Mail: [e-mail]
