IAN 345811 - Werkbank PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Werkbank (höhenverstellbarer Bock)
Marke	Parkside
Modell	IAN 345811
Maximale Tragfähigkeit	200 kg
Arbeitshöhe	Ca. 815 bis 1325 mm (verstellbar)
Gewicht	Ca. 6,26 kg
Material	Stahl
Verwendungszweck	Privater Gebrauch als Arbeitsbock zum Abstützen von Werkstücken oder einer Arbeitsplatte
Hauptfunktionen	Höhenverstellung, klappbar, Spreizsicherungen
Lieferumfang	2 Seitenteile, 2 untere Streben, 2 Lochreihen, 1 Stützstrebe, 1 Mittelstrebe, 2 Sicherheitsstifte, Spreizsicherungen (lang und kurz), Sicherheitsstütze, Schraubensatz
Höhenverstellung	Durch Sicherheitsstift auf Lochreihe
Pflege und Reinigung	Regelmäßig mit einem trockenen, fusselfreien Tuch reinigen. Keine aggressiven oder korrosiven Mittel verwenden.
Sicherheitshinweise	Nicht als Leiter verwenden, max. Last nicht überschreiten, auf ebenem und festem Untergrund verwenden, Beine immer vollständig ausklappen und Sicherungen anbringen, Kinder nicht unbeaufsichtigt lassen.
Lagerung	Beine einklappen und in einem trockenen, geschlossenen Raum lagern.
Entsorgung	Die Verpackung ist recycelbar. Das Altgerät muss bei einem örtlichen Recyclinghof abgegeben werden.
Kundendienst	Kassenbon und Modellnummer (IAN) als Kaufnachweis aufbewahren.

Häufig gestellte Fragen - IAN 345811 PARKSIDE

Was ist die maximale Traglast der Werkbank Parkside IAN 345811?

Die maximale Tragfähigkeit beträgt 200 kg. Diese Grenze niemals überschreiten, um Kipp- oder Beschädigungsrisiken zu vermeiden.

Wie stelle ich die Höhe der Werkbank ein?

Entfernen Sie zuerst jede Last, dann entfernen Sie den Sicherheitsstift (10). Stellen Sie die Lochreihe (7) auf die gewünschte Höhe ein, setzen Sie dann den Stift wieder ein, um die Position zu sichern.

Kann die Werkbank als Leiter verwendet werden?

Nein, es ist strengstens verboten, das Produkt als Leiter oder Kletterhilfe zu verwenden. Dies birgt ein ernstes Verletzungsrisiko.

Was sind die wichtigsten Montageschritte?

Klappen Sie die Beine aus, setzen Sie die Lochreihen ein und befestigen Sie die Streben (Mittel-, Unter-, Stützstrebe) mit dem mitgelieferten Schraubensatz. Montieren Sie die Spreizsicherungen und die Sicherheitsstützen. Ziehen Sie alle Schrauben nach Abschluss der Montage fest.

Kann ich nur einen Bock zum Arbeiten verwenden?

Es wird empfohlen, zwei Böcke zu verwenden, um Werkstücke oder die Arbeitsplatte zu stützen. Dies sorgt für bessere Stabilität und vermeidet Ungleichgewicht.

Wie pflege ich die Werkbank?

Reinigen Sie sie regelmäßig mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven oder korrosiven Mittel, die die Oberfläche beschädigen könnten.

Was tun, wenn ein Teil beschädigt oder fehlt?

Überprüfen Sie den Zustand des Produkts vor dem ersten Gebrauch. Bei Beschädigung verwenden Sie die Werkbank nicht. Kontaktieren Sie den Kundendienst und bewahren Sie Ihren Kassenbon und die Modellnummer (IAN) auf.

Ist die Werkbank klappbar für die Lagerung?

Ja, sie ist klappbar. Zum Verstauen öffnen Sie die Spreizsicherungen und klappen Sie die Beine ein. Lagern Sie sie in einem trockenen, geschlossenen Raum.

Welche Risiken bestehen, wenn die Spreizsicherungen nicht montiert werden?

Ohne die Spreizsicherungen (11 und 12) können die Beine auseinanderweichen, was zu Kippgefahr und Verletzungen führt. Es ist zwingend erforderlich, sie vor jeder Nutzung zu montieren.

Kann ich die Werkbank auf einem geneigten Boden verwenden?

Nein, verwenden Sie sie nur auf einem festen und ebenen Untergrund. Auf geneigtem Boden können das Produkt und die Last kippen, was zu Schäden oder Verletzungen führt.

BEDIENUNGSANLEITUNG IAN 345811 PARKSIDE

HEIGHT-ADJUSTABLETRESTLE

IN HOOGTE VERSTELBARE SCHRAAG

HÖHENVERSTELLBARERUNTERSTELLBOCK

Montage-, Bedienungs- und Sicherheitshinweise

IAN 345811_2001

GB IE NI

Klappen Sie vor dem Lesen die Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 29

1 2 3 4 x2 8 mm 8 mm 10 mm 13 mm 12 11 10 5 6 7 13 8 9

A

5

Cleaning und care Page 9

Storage Page 9

Disposal Page 9

Service Page 10

Conmetall Meister GmbH

Oberkamper Str. 39

Warenannahme Tor 3

42349 Wuppertal

GERMANY

E-Mail: [e-mail]

IAN 345811\_2001

TÜV SUD GS geführte Sicherheit

Indledning ......Side 12

Conmetall Meister GmbH

Oberkamper Str. 39

Warenannahme Tor 3

42349 Wuppertal

TYSKLAND

E-Mail: [e-mail]

IAN 345811\_2001

TÜV SUD GS geprüfte Sicherheit

Introduction......Page 18

Conmetall Meister GmbH

Oberkamper Str. 39

Warenannahme Tor 3

42349 Wuppertal

ALLEMAGNE

E-Mail: [e-mail]

IAN 345811\_2001

TÜV SUD GS geführte Sicherheit

Inleiding ......Pagina 24

- Technische gegevens

Gewicht: ca. 6,26 kg

Conmetall Meister GmbH

Oberkamper Str. 39

Warenannahme Tor 3

42349 Wuppertal

DUITSLAND

E-Mail: [e-mail]

IAN 345811\_2001

TÜV SUD GS geführte Sicherheit

Einleitung......Seite 30

Bestimmungsgemäße Verwendung......Seite 30

Teilebeschreibung und Lieferumfang ...... Seite 30

Technische Daten......Seite 30

Sicherheitshinweise......Seite 31

Montage......Seite 32

Gebrauch......Seite 33

Höhe verstellen....Seite 33

Reinigung......Seite 33

Lagerung......Seite 33

Entsorgung......Seite 33

Service......Seite 34

Höhenverstellbarer Unterstellbock

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

BestimmungsgemäßeVerwendung

Das Produkt ist als Arbeitsbock für den privaten Bereich geeignet. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und bergen erhebliche Unfallgefahren. Für Schäden, die aus bestimmungswidrigem Gebrauch entstanden sind, übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung und Lieferumfang

1 2 x Rundkopfschraube, inkl. 2 Unterlegscheiben, Mutter, M5 x 12 mm
2 x Sechskantschraube, inkl. Unterlegscheibe, Mutter, M5 x 12 mm
3 8 x Rundkopfschraube, inkl. 2 Unterlegscheiben, Mutter, M6 x 35 mm
4 x Sechskantschraube, inkl. Unterlegscheibe, Mutter, M8 x 45 mm
5 2 x Seitenteil
6 2 x untere Stützstrebe
7 2 x Lochleiste
8 1 x Auflagestrebe
9 1 x mittlere Stützstrebe
10 2 x Sicherungsstift
11 Spreizsicherung, kurz
12 Spreizsicherung, lang
13 Sicherungshalterung
Bedienungsanleitung

- Technische Daten

Max. Tragfähigkeit: 200 kg

Arbeitshöhe: ca. 815 bis 1325 mm

Gewicht: ca. 6,26 kg

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN SORGFÄLTIG AUF!

LEBÄNSWÄNDJUNCA LLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial. Es besteht Erstickungsgefahr packungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten stets vom Produkt fern. Das Produkt ist kein Spielzeug.

■ Prüfen Sie das Produkt nach Lieferung und vor der ersten Benutzung, um den Zustand und die Funktion aller Teile festzustellen. Verwenden Sie das Produkt keinesfalls, wenn es beschädigt ist. Andernfalls droht Verletzungsgefahr.

■ Verwenden Sie kein beschädigtes Produkt.

⚠ VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Kletter- oder Spielgerät! Stellen Sie sicher, dass Personen, insbesondere Kinder nicht auf das Produkt klettern bzw. sich nicht am Produkt anlehnen. Das Produkt könnte aus dem Gleichgewicht kommen und umkippen. Verletzungen und / oder Beschädigungen können die Folgen sein.

VORSICHT! VERLETZUNGSGEFAHR! Verwenden Sie das Produkt niemals als Leiter o. Ä.

VORSICHT! VERLETZUNGSGEFAHR! Besteigen Sie niemals das Produkt oder die Arbeitsplatte.

Achten Sie darauf, dass Sie die zulässige Tragkraft niemals überschreiten (siehe „Technische Daten“).

ten Sie darauf, dass das Produkt sicher steht und nicht umkippen kann. Verletzungen und / oder Beschädigungen des Produkts können die Folgen sein.

⚠ VORSICHT! QUETSCHGEFAHR! Achten Sie beim Auf- und Zuklappen des Produkts auf Ihre Finger.

utzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen – wie z. B. Schotterdecken – kann es zum Verrutschen der Last kommen.

VORSICHT! VERLETZUNGSGEFAHR! Verwenden Sie das Produkt keinesfalls auf Untergründen mit Gefälle. Das Produkt sowie evt. aufliegende Werkstücke können umkippen.

en Sie darauf, dass die Standbeine komplett auseinandergeklappt und die Spreizsicherungen 11 und 12 angelegt sind, wenn Sie das Produkt verwenden. Nur so ist ein sicherer Stand gewährleistet.

Bei beschädigter Sicherungs- und Verstelleinrichtung oder Schweißnaht das Produkt nicht mehr verwenden.

VORSICHT! VERLETZUNGSGEFAHR! Achten Sie darauf, dass der Untergrund weder feucht noch ölig ist. Das Produkt kann wegrutschen und umfallen.

Achten Sie darauf, dass die Werkstücke / Arbeitsplatte auf der

Auflagestrebe 8 nicht verrutschen können / kann. Sichern Sie diese ggf.

Achten Sie darauf, dass Sie Werkstücke nicht einseitig belasten.

Andernfalls kann das Werkstück aus dem Gleichgewicht kommen und herunterfallen.

Beseitigen Sie alle Verunreinigungen, z. B. nasse Farbe, Schmutz, Öl oder Schnee, am Produkt.
■ Verwenden Sie immer zwei Arbeitsböcke, um die Werkstücke / Arbeitsplatte beim Arbeiten zu halten.
■ Keine Last auflegen, welche seitlich übersteht.
■ Diesen Allzweckbock nicht als Gerüstbock verwenden.

- Montage

Hinweis: Beachten Sie beim Aufbau, dass Sie die Schrauben zunächst nur leicht anziehen. Erst wenn das Produkt vollständig aufgebaut ist, können Sie die Schrauben fest anziehen.

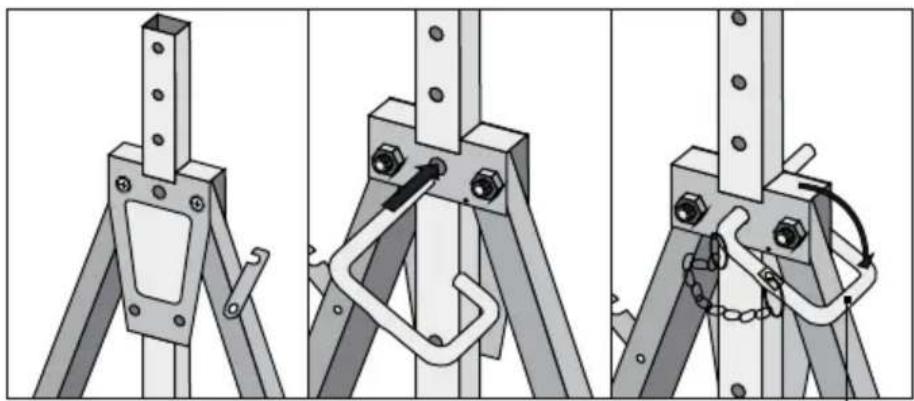

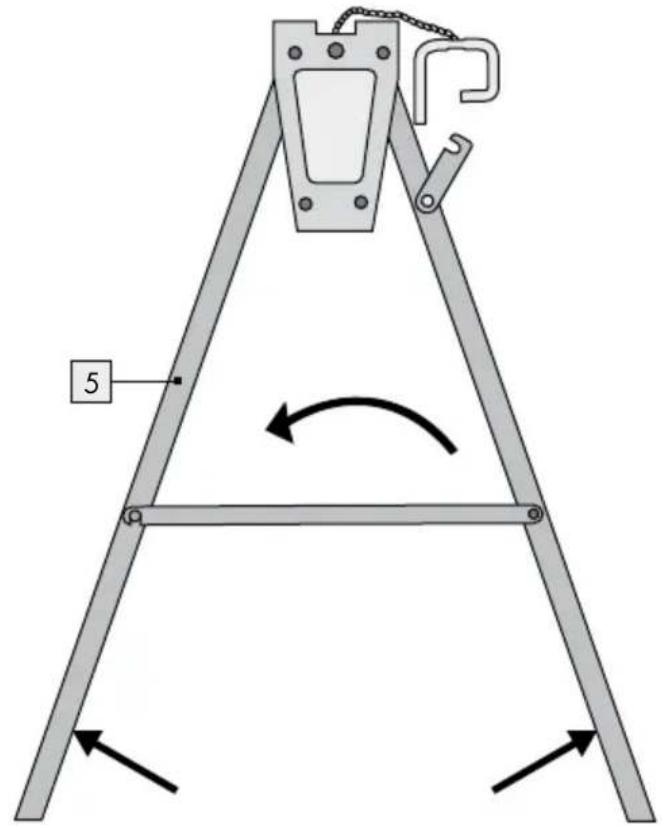

Ziehen Sie die Standbeine des Seitenteils auseinander. Ziehen Sie den Sicherungsstift 10 heraus und legen Sie die Spreizsicherung 12 über den Bolzen am anderen Bein. Setzen Sie die Lochleiste 7 in den Mittelteil des Seitenteils ein. Stecken Sie den Sicherungsstift 10 durch das Loch im Seitenteil 5, um die Lochleiste 7 zu sichern. Achten Sie darauf, dass mindestens drei Löcher auf der Lochleiste 7 oben herausragen. Gehen Sie bei der gegenüberliegenden Seite ebenso vor (Abb. A).
Stellen Sie sicher, dass beide Lochleisten auf der gleichen Höhe sind.

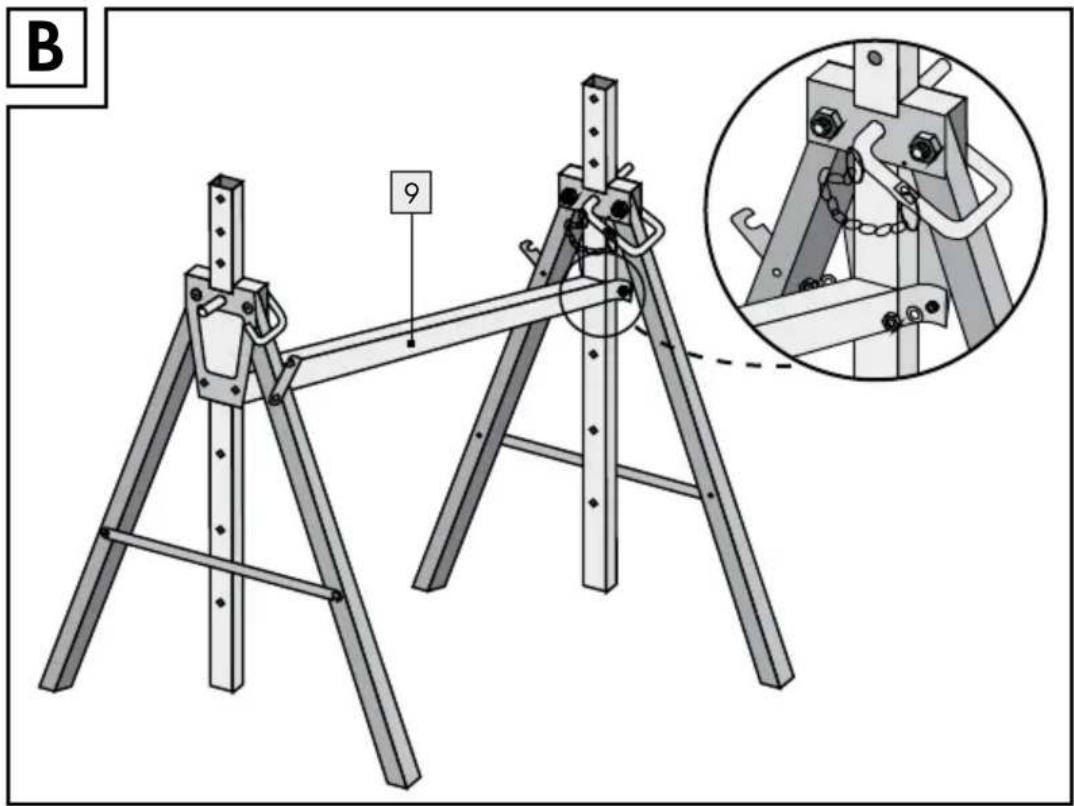

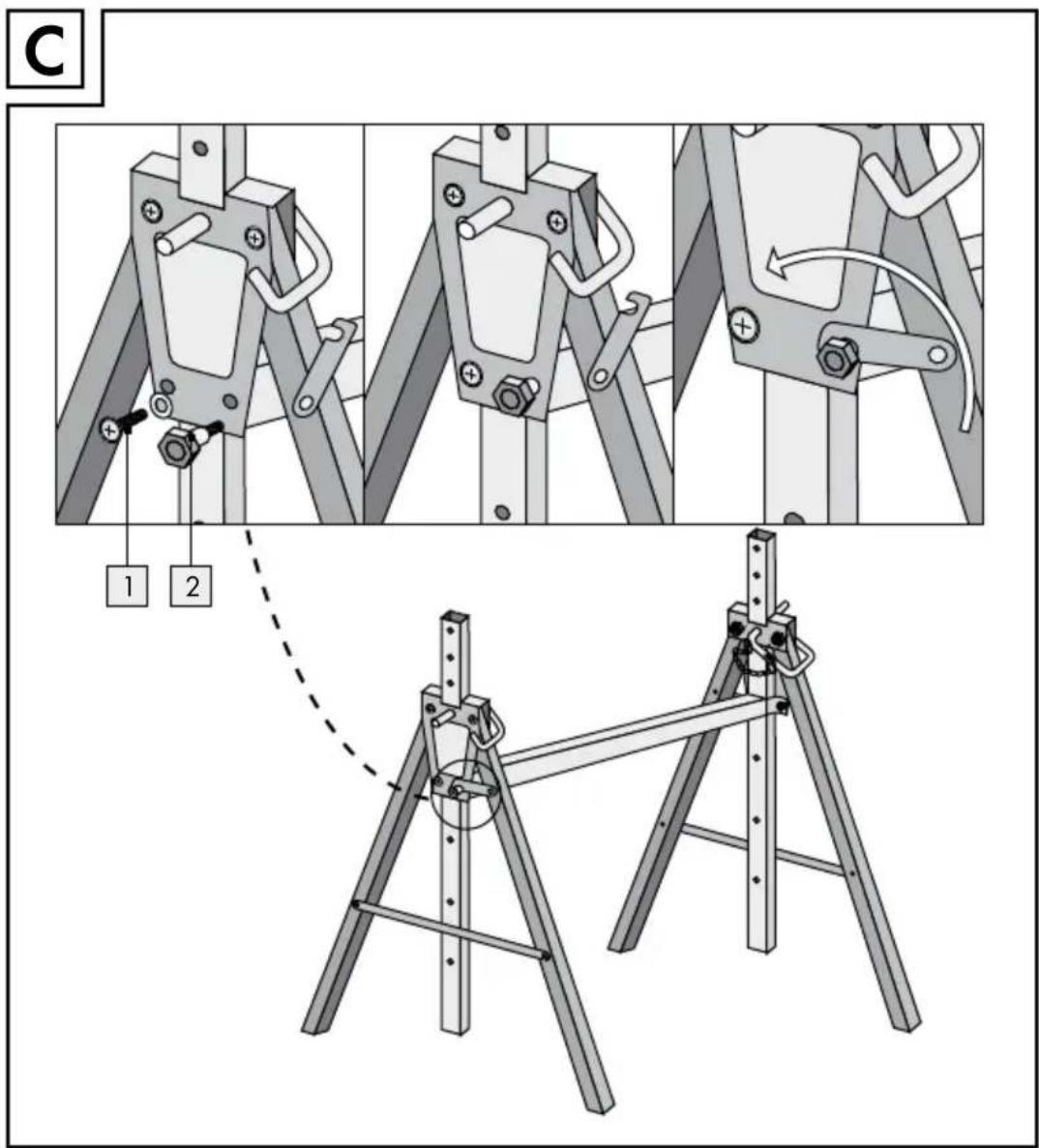

Verbinden Sie die mittlere Stützstrebe mit den beiden Seitenteilen 5 mit Hilfe der Schraubensets 1 und 2 (Abb. B).
Verwenden Sie das Schraubenset auf der Seite, wo sich die Spreizsicherung 11 befindet. Auf der anderen Seite verwenden Sie das Schraubenset 1. Nachdem Sie die Schrauben befestigt haben, legen Sie die Spreizsicherung 11 über die Schraube. Wiederholen Sie die Schritte auf der gegenüberliegenden Seite, um die mittlere Stützstrebe 9 zu befestigen (Abb. C).

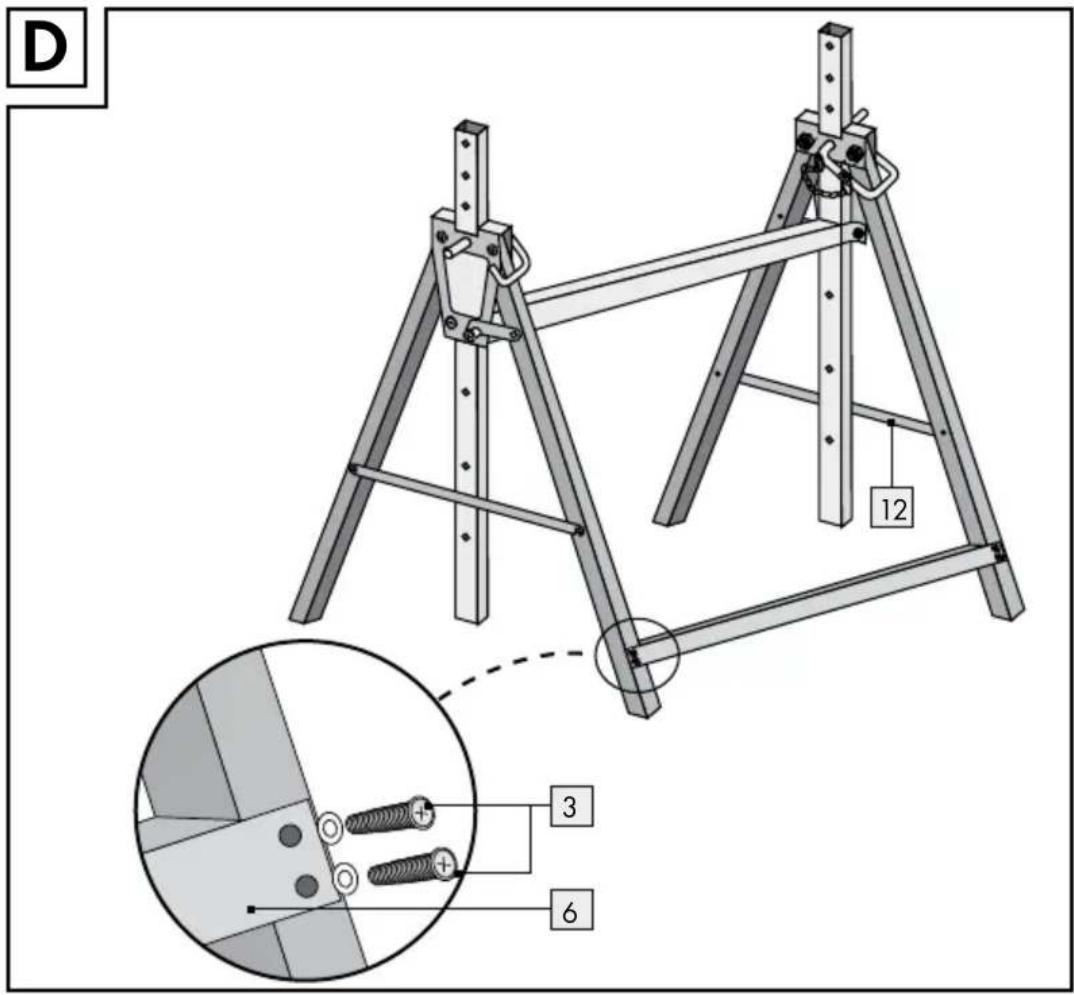

Verbinden Sie die untere Stützstrebe mit dem Bein des Seitenteils mit Hilfe des Schraubensets 3. Wiederholen Sie die Schritte auf der gegenüberliegenden Seite, um die unteren Stützstreben 6 zu befestigen (Abb. D).

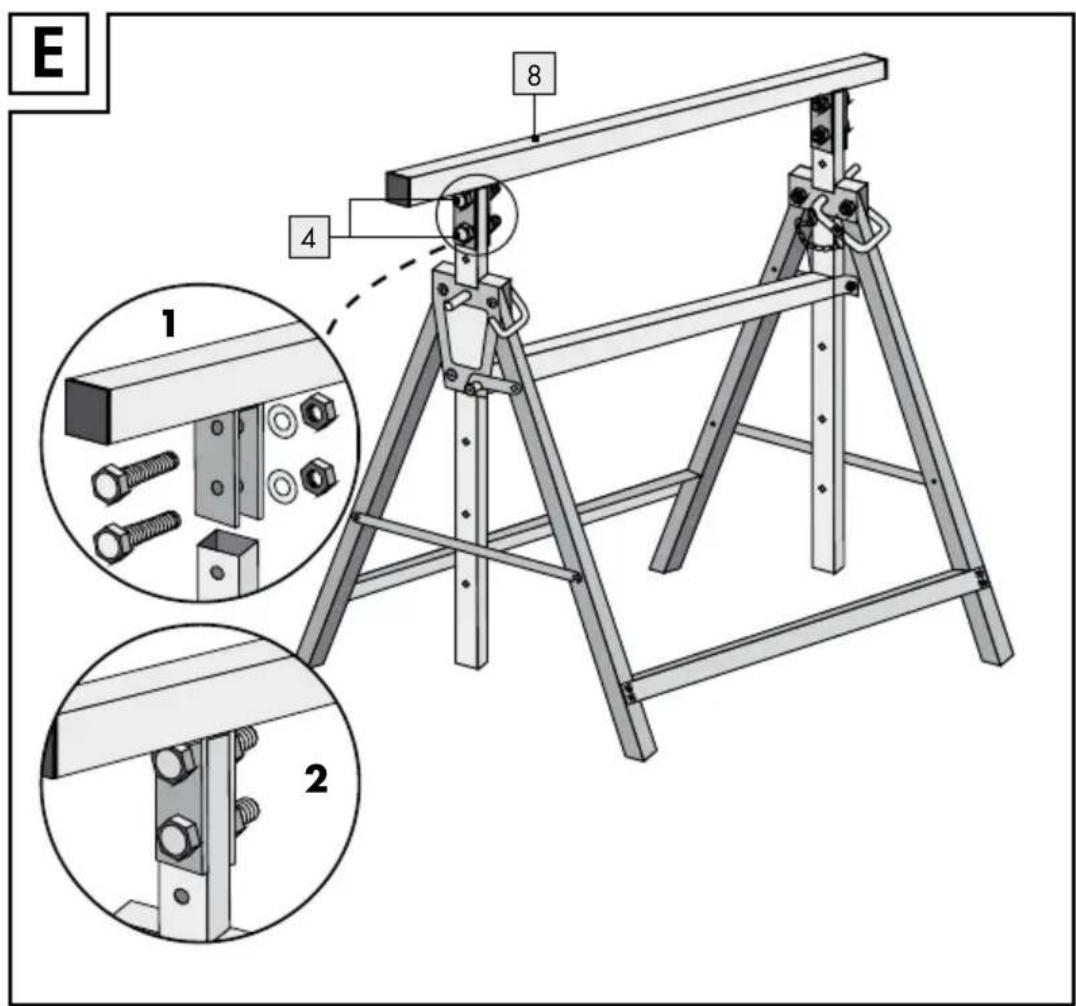

☐ Legen Sie die Auflagestrebs auf die Lochleiste 7 und befestigen Sie sie mit dem Schraubenset 4 (Abb. E).
Richten Sie das Produkt korrekt aus. Ziehen Sie anschließend alle Schrauben nach.

Hinweis: Ein festes Verschrauben der Stützstrebénmit den Beinen ist notwendig für eine gute Verwindungssteifigkeit des Unterstellbocks.

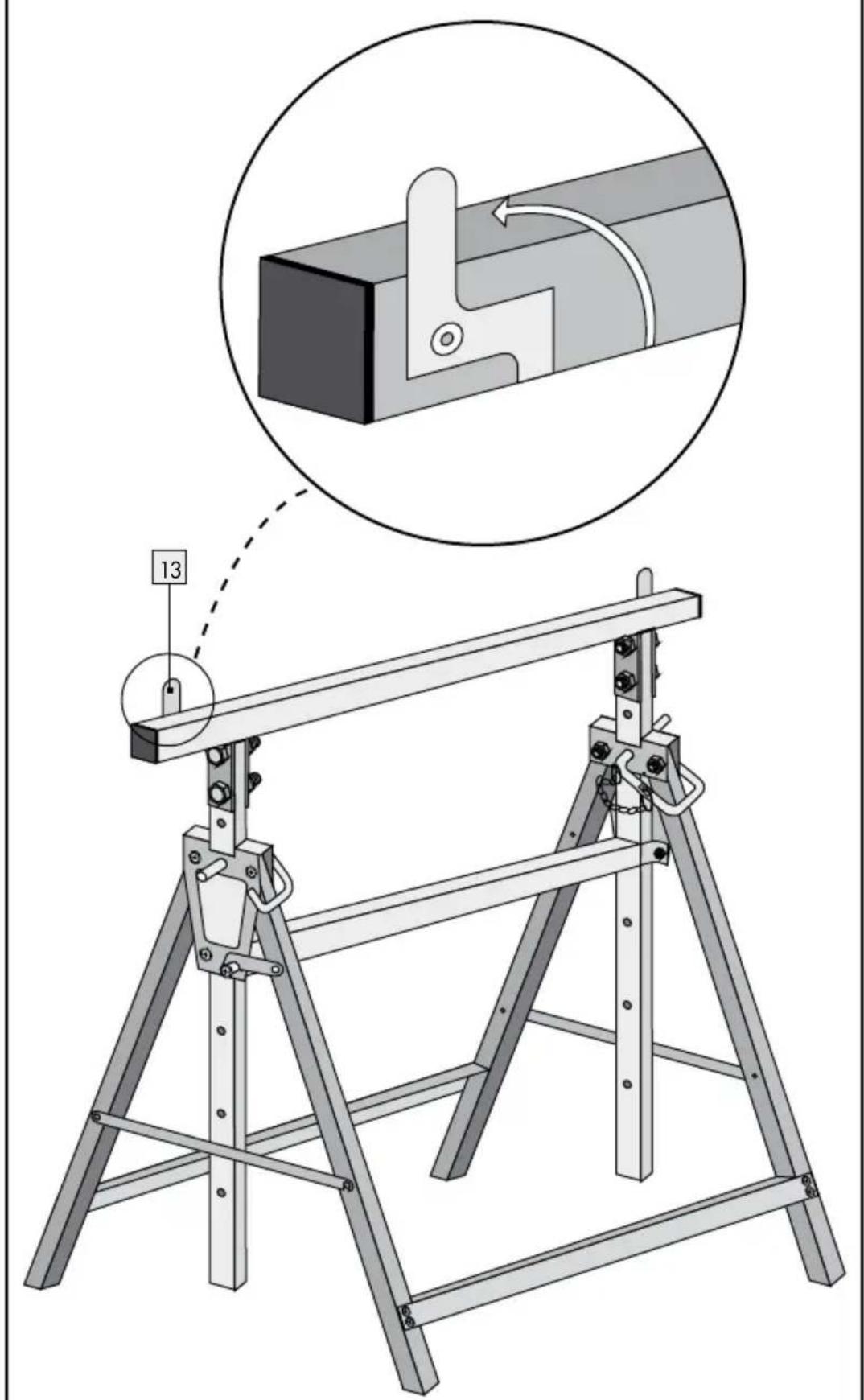

☐ Schwenken Sie die beiden Sicherungshalterungen der Auflagestrebe 8 nach oben (Abb. F).

- Gebrauch

⚠ VORSICHT! VERLETZUNGSGEFAHR! Achten Sie darauf, dass die Spreizsicherungen 11 und 12 angelegt sind. Achten Sie ebenfalls darauf, dass die beiden Arbeitsböcke immer die gleiche Höhe haben. Nur so ist ein sicherer Stand gewährleistet.

Verwenden Sie immer zwei Arbeitsböcke, um die Werkstücke / Arbeitsplatte beim Arbeiten zu halten.
Achten Sie darauf, dass die Werkstücke / Arbeitsplatte auf der Auflagefläche nicht verrutschen können / kann. Sichern Sie diese ggf.
Achten Sie darauf, dass Sie Werkstücke nicht einseitig belasten. Andernfalls kann das Werkstück aus dem Gleichgewicht kommen und herunterfallen.
□ Klappen Sie die Standbeine komplett auseinander.
Überprüfen Sie die Sicherungs- und Verstelleinrichtungen auf korrekten Sitz.
□ Legen Sie das zu bearbeitende Werkstück auf die Auflagestrebe.

Höhe verstellen

Mit Hilfe des Sicherheitsstifts 10 können Sie das Produkt in der Höhe verstellen.

Entfernen Sie die Werkstücke / Arbeitsplatte vom Produkt.
Entfernen Sie den Sicherheitsstift und verstellen die Lochleiste 7 in der Höhe.
Sichern Sie die Position, indem Sie den Sicherheitsstif0 wieder einsetzen.

Reinigung

☐ Reinigen Sie das Produkt regelmäßig mit einem trockenen, fusselfreien Tuch.
□ Verwenden Sie keine aggressiven oder ätzenden Reinigungsmittel, da sie das Produkt beschädigen könnten.

●Lagerung

Öffnen Sie die beiden Spreizsicherung und 12 und klappen Sie die Standbeine wieder zusammen, wenn Sie das Produkt nicht mehr benötigen.
Lagern Sie das Produkt in einem trockenen, geschlossenen Raum, wenn Sie es längere Zeit nicht verwenden.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

●Service

Conmetall Meister GmbH

Oberkamper Str. 39

Warenannahme Tor 3

42349 Wuppertal

DEUTSCHLAND

E-Mail: [e-mail]

IAN 345811\_2001

Bitte halten Sie für alle Anfragen den Kassenbon und die Art.-Nr.

(z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

TÜV SUD GS geführte Sicherheit

B 9

C 1 2

D 12 3 6

E 8 4 1 2

F

Conmetall Meister GmbH

Oberkamper Str. 39

42349 Wuppertal

GERMANY

Art.-Nr.: WU5258126

Last Information Update · Tilstand af information

informatie · Stand der Informationen: 05 / 2020

Ident.-No.: WU5258126052020-6

FSC

www.fsc.org

MIX
