MODE D'EMPLOI IAN 356378 PARKSIDE

Instructions de montage, d'utilisation et consignes de sécurité

DE AT CH

Avant de lire le mode d'emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Instructions de montage, d'utilisation et consignes de sécurité Page 9

You need · Du skal bruge · Il vous faut · U hebt nodig · Sie benötigen:

13mm

A Left rear/ Links hinten 1 4x 2 4x 3 1x Front/Vorne 4 2x 5 1x 6 4x 7 2x 8 2x 9 10 11 12 13 14 16 x 8 x 6 x 1 x

B 6 7

C 6 7

D 9 10

E 9 11 10

F 9 10 11

G 5 13

H 3 13

4 13

J 13 4

KLM

13

13

N 8 12 8

Légende des pictogrammes utilisés
	Lire les instructions de montage !		Charge maximale supportée 150 kg
	Respecter les avertissements et consignes de sécurité !		Sécurité contrôlée TÜV Süd
	Danger de mort et d'accident pour les enfants en bas âge et les enfants !

Établi multifonction

- Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage décrit et les domaines d'application cités. Conserver ces instructions dans un lieu sûr. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

● Utilisation conforme

La table de travail et de serrage permet de serrer des pièces à usiner et des objets à travailler, par ex. pour les scier, poncer, polir, peindre, nettoyer et pour assembler des surfaces adhésives. Cette table est conçue pour les travaux de bricolage dans un cadre domestique. Toute autre utilisation est non conforme, tout comme le non respect de ce mode d'emploi. La table de travail et de serrage ne convient pas à une utilisation commerciale.

● Caractéristiques techniques

Dimensions (I x H P) : env. 605 x 790 x 630 mm (déplié), 605 x 945 x 155 mm (replié)

Poids net : 6,4 kg

Charge : max. 150 kg en cas de répartition uniforme de la charge

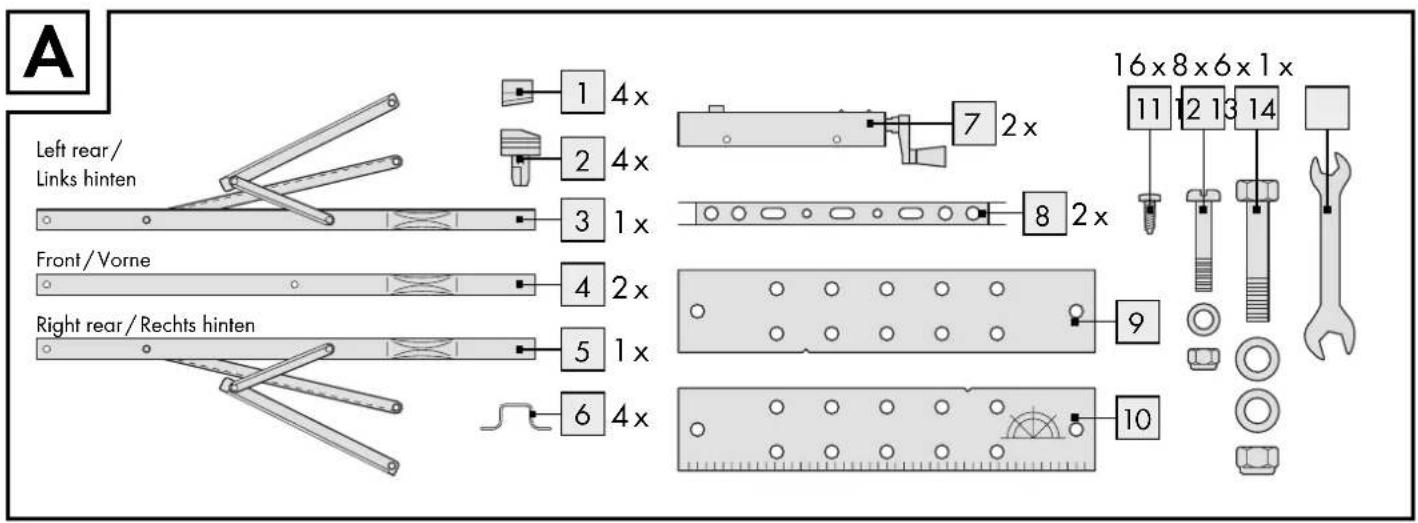

- Contenu de la livraison et description des pièces (voir fig. A)

Vérifiez que le contenu de la livraison est complet, et dans un état irréprochable. En cas de pièces manquantes ou de dommages : n'assemblez pas la table de travail et de serrage, et ne l'utilisez pas. Si vous remarquez des dommages ou des pièces manquantes, veuillez vous adresser au distributeur chez qui vous avez acheté ce produit.

1 4 pieds en plastique pour les jambes
2 2 mâchoires de serrage
3 1 jambe (arrière gauche)
4 2 jambes (avant droite et avant gauche)
5 1 jambe (arrière droite)
6 4 équerres de montage pour les carters de broche
7 2 carters de broche avec manivelle
8 2 traverses pour les jambes
9 1 plaque de serrage (arrière)
10 1 plaque de serrage (avant)
11 16 vis universelles 5 x 15

12 8 vis à tête fendue / vis à tête cruciforme (PH 3) M 6 x 32 avec chacune 1 rondelle et 1 écrou (autobloquant)

13 6 vis hexagonales M 8 x 40 avec chacune 2 rondelles et 1 écrou (autobloquant)

14 1 clé à fourche de largeur nominale 10/13 mm

Consignes de sécurité

Après livraison et avant la première utilisation du produit, vérifiez le produit afin de constater l'état et le fonctionnement de toutes les pièces. N'utilisez jamais le produit s'il est endommagé. Autrement, il existe un risque de blessures. N'utilisez pas de produit défectueux.

Veuillez respecter les remarques de sécurité suivantes afin d'éviter toute blessure et dommage matériel :

■

AVERTISSEMENT D'ANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE ET LES ENFANTS ! Ne laissez jamais les enfants ma

ler sans surveillance les matériaux d'emballage. Risque d'asphyxie. Gardez le produit hors de portée des enfants. Le produit n'est pas un jouet.

- Toujours tenir les enfants à l'écart du produit. Les enfants sous-estiment souvent les dangers. Conservez le produit dans un endroit sec et fermé à l'abri des enfants.

- Avant chaque utilisation, vérifiez que tous les raccords vissés sont correctement en place.

■ Vérifiez que toutes les parties mobiles fonctionnent facilement.

N'utilisez pas la table de travail et de serrage comme siège, ni comme marche-pied, tabouret ou échelle.

N'utilisez pas la table de travail et de serrage pour monter une structure.

- Ne dépassez pas la capacité de charge admissible de max. 150 kg lors d'une charge uniforme.

Dans la mesure du possible, placez les objets posés et serrés au centre du plateau de travail.

■ Faites également reposer de longues pièces à usiner sur les extrémités dépassantes.

Placez uniquement la table de travail et de serrage sur une surface fixe et plane, afin que l'ensemble des quatre jambes soient en contact avec le sol. Égalisez de légères irrégularités avec des cales.

Pour travailler en toute sécurité, fixez les pièces à usiner en utilisant le dispositif de serrage.

Exercez uniquement à la verticale une pression sur la surface de travail ou sur la pièce à usiner. La table de travail et de serrage bascule en cas de pression oblique ou latéral.

- Ne marchez pas sur les entretoises pour stabiliser la table de travail et de serrage.

- Ne pas laisser la table de travail et de serrage à la portée des enfants. Laissez les enfants uniquement utiliser la table de travail et de serrage lorsqu'ils sont surveillés.

■ Conservez la table de travail et de serrage dans un lieu sec.

N'exposez pas à la pluie la table de travail et de serrage.

■ Attention aux risques résiduels

Il existe des risques résiduels inévitables, même en cas d'utilisation conforme. Ces risques résiduels sont :

- Pincement de parties du corps dans les parties mobiles.

- Endommagement de la pièce à usiner à cause d'un serrage trop fort.

- Pincement de parties du corps dans les parties mobiles. - Endommagement de la pièce à usiner à cause d'un serrage trop fort.

- Montage

Remarque : la table de travail et de serrage est assemblée debout sur la tête, avant d'être posée sur ses jambes.

Sur les deux carters de broche 7 :

Dévissez l'écrou et montez alors l'équerre de montage 6. Pour ce faire, utilisez une douille de 13 mm. Serrez à fond l'écrou, de manière à pouvoir décaler encore légèrement l'équerre de montage 6 (voir fig. B).

Sur les deux carters de broche 7 :

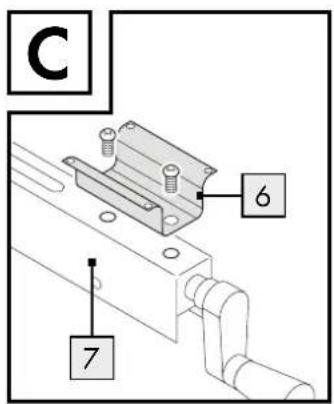

☐ Desserrez les deux vis et montez ensuite l'autre équerre de montage ☐ (voir fig. C). Serrez ensuite les vis à fond.

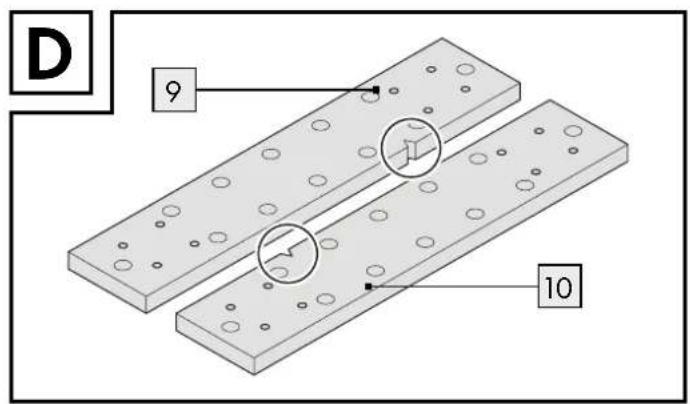

Placez les deux plaques de serrage 9,10 avec le dessous orienté vers le haut. Les côtés présentant les encoches doivent être placés face à face (voir fig. D).

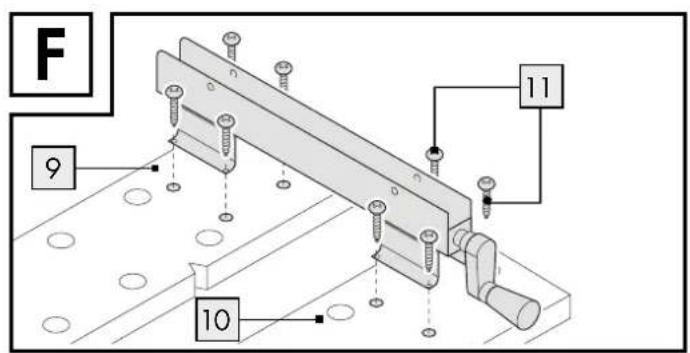

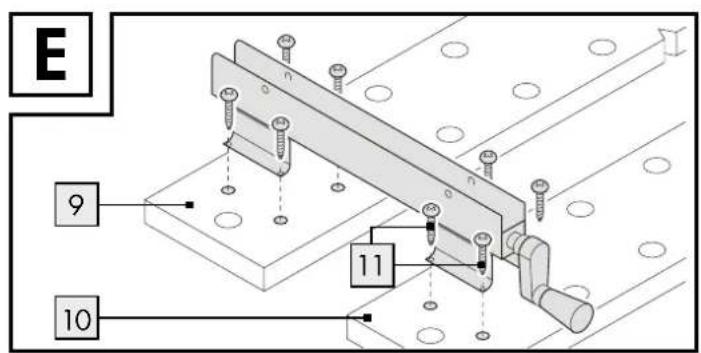

À l'aide des vis 11, montez les deux carters de broche 7 à gauche et à droite sur les plaques de serrage 9, 10 (voir fig. E et F).

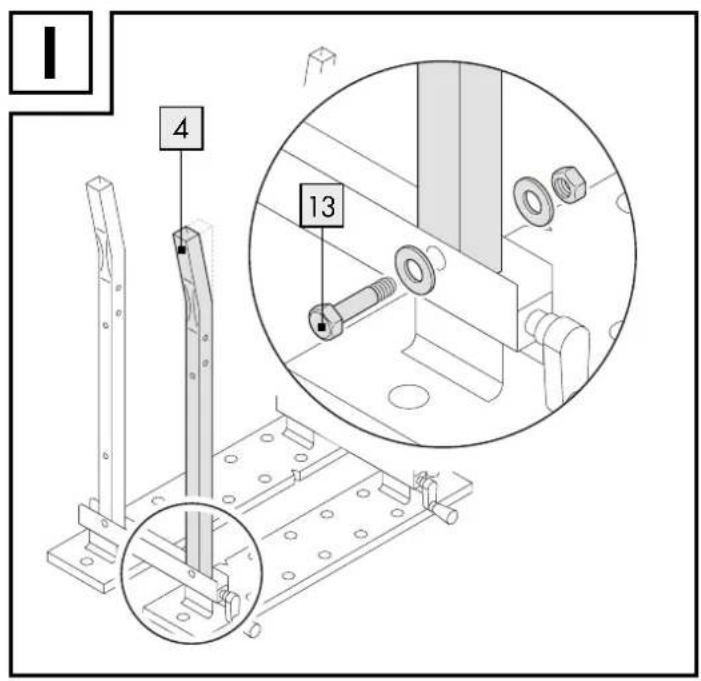

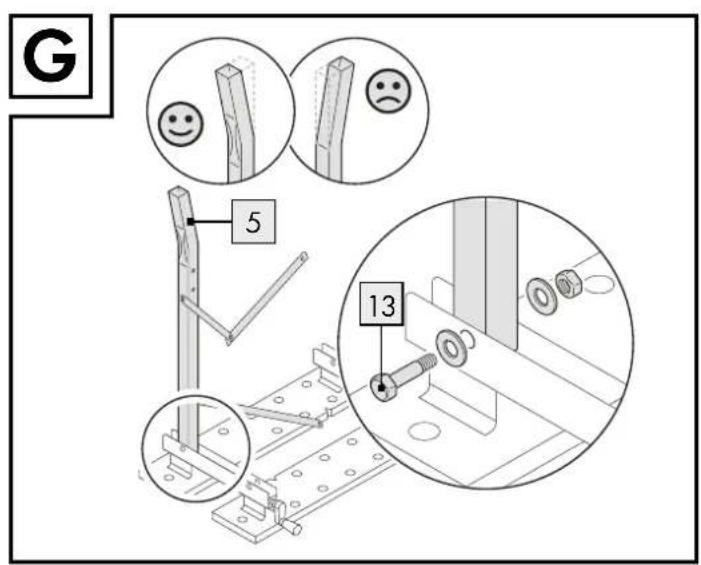

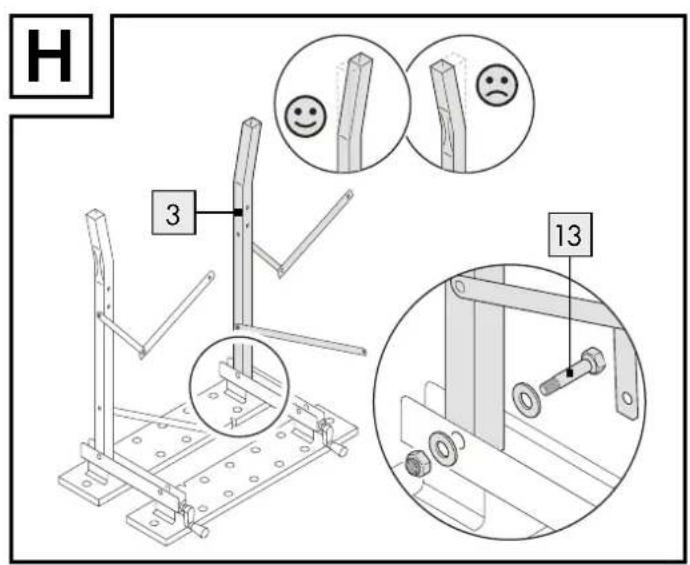

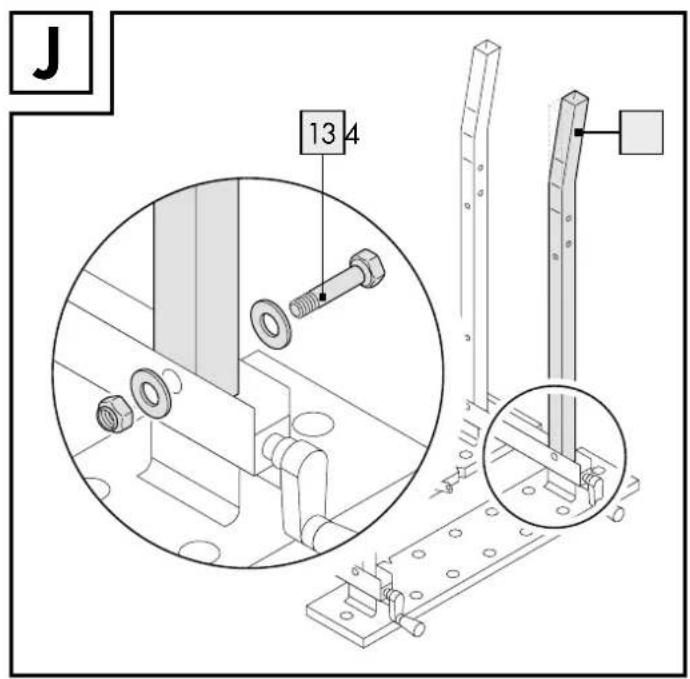

Montez les jambes 3, 4, 5 avec les rondelles, écrous et vis 13. Les extrémités coudées des jambes 3, 4, 5 doivent être orientées vers l'extérieur. Serrez les vis et les écrous 13 de manière à ce que les jambes 3, 4, 5 puissent encore pivoter (voir fig. G à J).
☐ Dépliez les jambes 3, 4, 5 et mettez les entretoises en position (voir fig. K).

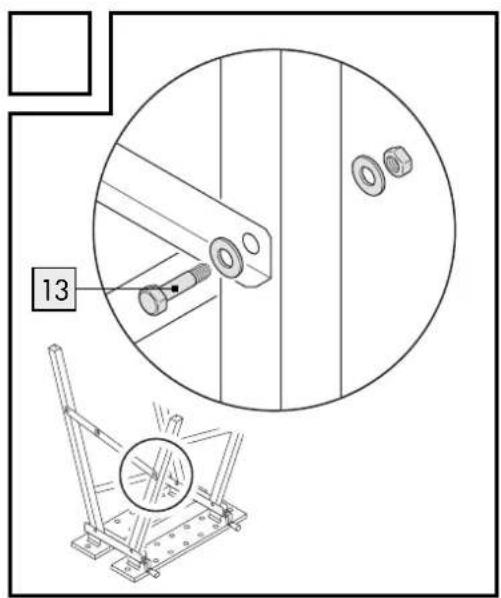

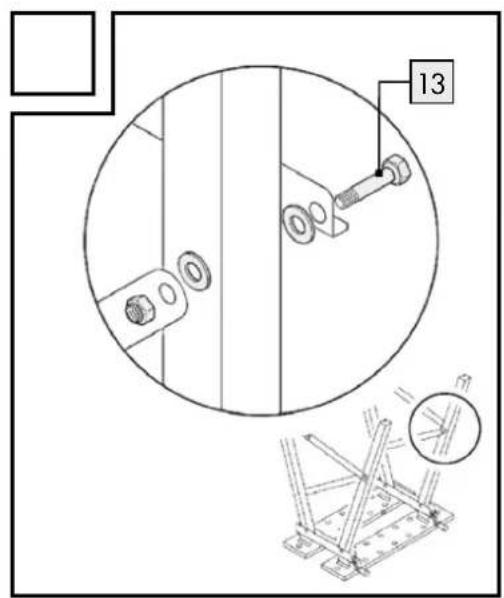

□ Vissez les entretoises sur les jambes avant 4. Pour ce faire, utilisez les rondelles, les écrous et les vis 13. Serrez les vis de manière à ce que les raccords vissés restent encore souples (voir fig. L et M).

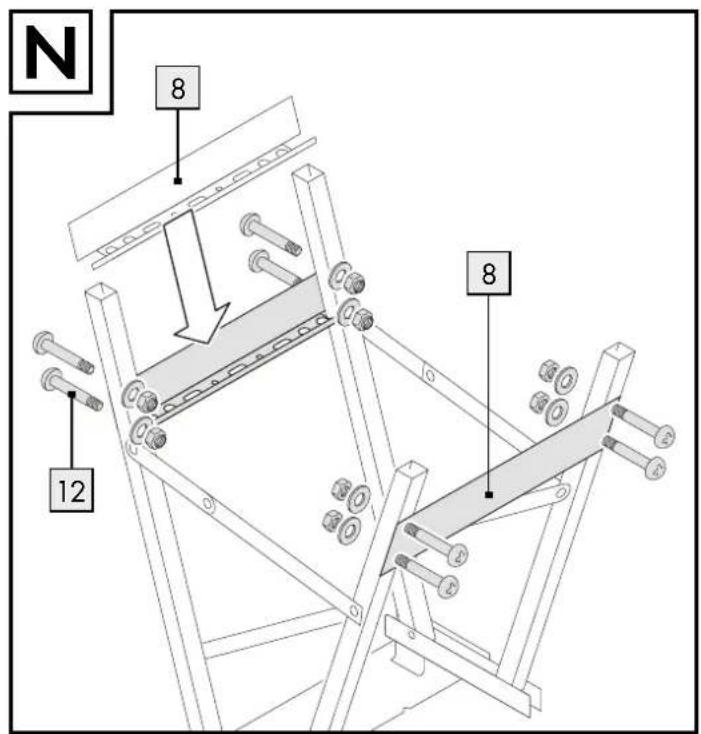

Montez les traverses 8 avec les rondelles, écrous et vis 12. Serrez ensuite les vis 12 à fond (voir fig. N).

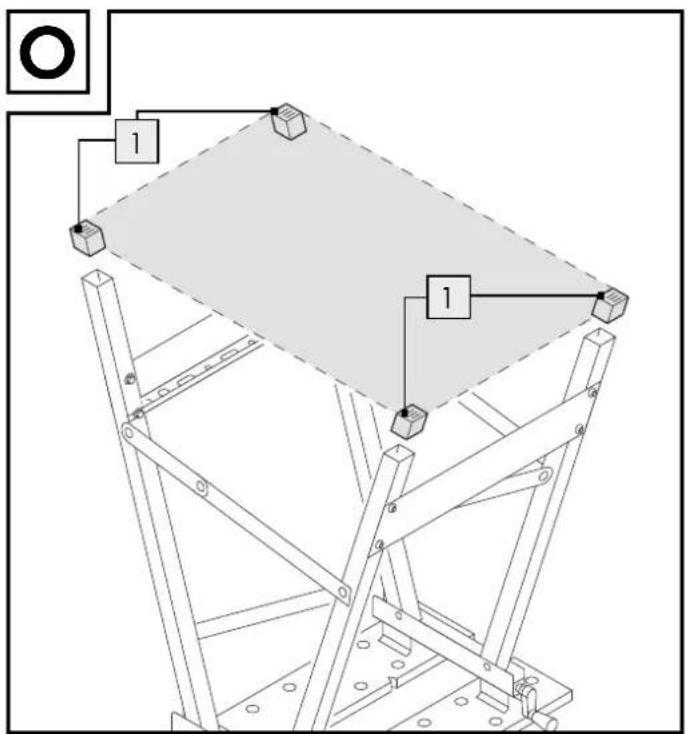

Emboîtez les pieds en plastique 1 de manière à ce que leur surface striée forme une surface stable au sol (voir fig. O).

- Utilisation

Placez la table de travail et de serrage sur ses jambes. Appuyez vers le bas sur les articulations des entretoises jusqu'à les tendre à l'horizontale. La table de travail et de serrage devient alors stable et prête à l'emploi (voir fig. P).

Remarque de fonctionnement : en faisant simultanément pivoter les deux manivelles, la plaque de serrage arrière 9 se déplace. La taille de la surface de table se règle ainsi lors de l'utilisation comme table de travail. La pièce à usiner se serre ainsi lors de l'utilisation comme table de serrage (voir fig. Q).

Pour serrer des pièces à usiner :

□ Emboîtez les mâchoires de serrage 2 dans les plaques de serrage 9, 10 en adoptant la bonne position (voir fig. R).

Serrer des pièces à usiner avec des surfaces parallèles :

□ Faites pivoter les mâchoires de serrage 2 de manière à ce que leurs surfaces striées maintiennent la pièce à usiner (voir ill. S).

Serrer des pièces à usiner rondes :

□ Faites pivoter les mâchoires de serrage 2 de manière à ce que leurs encoches horizontales maintiennent la pièce à usiner (voir ill. T).

Utilisation comme table de travail :

Retirez les mâchoires de serrage 2. Placez les plaques de serrage 9 10, de manière à obtenir une surface de table de taille adaptée (voir fig. U).

- Entretien

N'utilisez pas de détergent agressif et abrasif. Avant de stocker la table de travail et de serrage, laissez-la entièrement sécher.
Nettoyez soigneusement la table de travail et de serrage après chaque utilisation. Pour ce faire, utilisez un balai ou un chiffon légèrement humidifié.
□ Occasionnellement, graissez les parties mobiles avec un produit lubrifiant usuel.

- Rangement

■ Pour le rangement du produit, sélectionnez un lieu sec.
□ Placez les plaques de serrage 9, 10 l'une contre l'autre (voir fig. V).
- Tirez vers le haut les articulations des entretoises, afin de les plier (voir fig. W).
☐ Refermez les jambes les unes sur les autres. La surface de table bascule alors vers le haut (voir fig. X).

Pressez les jambes 3 4 5 les unes contre les autres, jusqu'à rencontrer une butée (voir fig. Y). La table de travail et de serrage est prête à être rangée.
□ Stockez à plat la table de travail et de serrage, ou l'incliner contre un mur de manière à empêcher sa chute.

- Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

● Service après-vente

information · Version des informations · Stand

van de informatie · Stand der Informationen:

08/2020 Ident.-No.: WU9079231-8082020-6
