NRD 010 - Radio AudioAffairs - Kostenlose Bedienungsanleitung

Produkttyp	Retro-Radio
Marke	AudioAffairs
Modell	NRD 010
Maße (L x T x H)	228 x 153 x 136 mm
Gewicht	1360 g
Stromversorgung	230 V ~ 50 Hz
Stromverbrauch	Max. 17 W / Standby < 0,5 W
Audioleistung	5 W RMS
Frequenzbänder	DAB (174,928 – 239,200 MHz) / FM (87,50 – 108,00 MHz)
Bluetooth	Bluetooth 2.1+EDR (A2DP), 2400-2483,5 MHz, Leistung 2,5 mW
Anschlüsse	AUX-Eingang (3,5 mm Klinke), Kopfhörerausgang (3,5 mm Klinke)
Antenne	Ausziehbare und schwenkbare Antenne
Anzeige	Display mit Stationsinformationen, Datum, Uhrzeit
Lautsprecher	Integrierter Lautsprecher
Hauptfunktionen	Radio DAB+/FM, Bluetooth, AUX, Doppelalarm, 20 Senderspeicher, Höhen-/Tiefeneinstellung, Abschaltautomatik
Sicherheit	Schutzklasse II, automatische Abschaltung nach 15 Minuten ohne Signal
Reinigung	Weiches, trockenes Tuch, keine Lösungsmittel
Mitgeliefertes Zubehör	Bedienungsanleitung und Garantiezertifikat
Hersteller	Globaltronics GmbH & Co. KG

Häufig gestellte Fragen - NRD 010 AudioAffairs

Wie schalte ich das Radio ein und aus?

Verwenden Sie den Schalter MAIN SWITCH auf der Rückseite zum Einschalten (Position ON) oder Ausschalten (Position OFF). Für den Standby-Modus drücken Sie die Taste POWER.

Wie stelle ich den Alarm ein?

Drücken Sie MENU bis 'Alarmzeiten' angezeigt wird. Wählen Sie Alarm 1 oder 2 mit ▶II, stellen Sie Uhrzeit, Tage, Modus (DAB, FM oder Summer) und Lautstärke mit PRESET ein, bestätigen Sie mit ▶II. Vergessen Sie nicht zu speichern.

Wie verbinde ich ein Gerät per Bluetooth?

Schalten Sie das Radio mit SOURCE in den Bluetooth-Modus. Aktivieren Sie Bluetooth auf Ihrem Gerät und suchen Sie nach 'NRD 010'. Wählen Sie es aus; das Wort 'Verbunden' wird angezeigt. Wenn ein Code verlangt wird, verwenden Sie 0000.

Wie speichere ich einen Radiosender?

Stellen Sie den gewünschten Sender ein. Drehen Sie PRESET auf den gewünschten Speicherplatz (P01 bis P20). Drücken Sie ▶II lange, bis 'gespeichert' erscheint.

Wie führe ich einen automatischen Sendersuchlauf für FM durch?

Im FM-Modus drücken Sie ▶II. Das Radio sucht und speichert die 20 stärksten Sender. Sie können diese dann mit PRESET durchblättern.

Wie stelle ich die Werkseinstellungen wieder her?

Drücken Sie MENU bis 'Hauptmenü', wählen Sie mit PRESET 'Werksreset' und bestätigen Sie mit ▶II. Bestätigen Sie zum Zurücksetzen. Alle persönlichen Einstellungen werden gelöscht.

Wie reinige ich das Gerät?

Trennen Sie zuerst das Gerät vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel.

Was tun, wenn das Radio keinen Ton von sich gibt?

Überprüfen Sie, ob der Netzstecker eingesteckt ist, das Gerät eingeschaltet und die Lautstärke nicht auf Minimum steht. Im AUX- oder Bluetooth-Modus überprüfen Sie das Quellgerät und dessen Lautstärke.

Wie stelle ich Datum und Uhrzeit manuell ein?

Drücken Sie MENU bis 'Hauptmenü', wählen Sie 'Datum/Uhrzeit'. Verwenden Sie PRESET zum Navigieren zwischen den Untermenüs (Stunde, Datum, 12/24-Format) und bestätigen Sie mit ▶II.

Wie höre ich Musik über ein externes Gerät (AUX)?

Schließen Sie Ihr Gerät (z.B. MP3-Player) mit einem 3,5-mm-Klinkenkabel an den AUX-IN-Eingang an. Drücken Sie SOURCE bis 'AUX-Eingang' ausgewählt ist. Der Ton wird dann über das Radio wiedergegeben.

BEDIENUNGSANLEITUNG NRD 010 AudioAffairs

1. Herzlichen Dank für Ihr Vertrauen! 5
2. Allgemein 6
3. Lieferumfang....7
4. Sicherheitshinweise....8
5. Aufstellen des Gerätes.... 10
6. Geräteübersicht 11
7. Externe Geräte anschließen 13
8. Kopfhörer anschließen 13
9. Netzanschluss.... 13
10. Bedienung 14
    10.1. Gerät ein-/ausschalten ....14
    10.2. In Standby schalten ....14
    10.3. Betriebsart wählen 14
    10.4. Lautstärke regeln ....14
    10.5. Höhen und Bass einstellen ....15
    10.6. Einstellen von Datum und Uhrzeit 15
11. Ton von externen Geräten wiedergeben (AUX) 16
12. UKW-Radio.... 16
    12.1. Sender einstellen 16
    12.2. Senderinformationen wechseln ....17
    12.3. Aktuellen Sender speichern 17
13. DAB-Radio 18
    13.1. Erstes Sender einstellen ....18
    13.2. Sendersuchlauf 18
    13.3. Senderinformationen wechseln ....19
    13.4. Weitere DAB-Funktionen ....20
14. Alarm einstellen 21
    14.1. Alarm ein- und ausschalten ....21
15. Bluetooth.... 22
    15.1. Bluetooth-Verbindung herstellen 22
    15.2. Bedienung über Bluetooth 23
16. Sonderfunktionen.... 24
    16.1. Sprache 24
    16.2. Werkseinstellung ....24
    16.3. Software-Version ansehen ....25
17. Reinigung 25
18. Entsorgen 25
19. Problemlösungen 26
20. Technische Daten.... 27
21. Hotline 28
22. Garantie 29

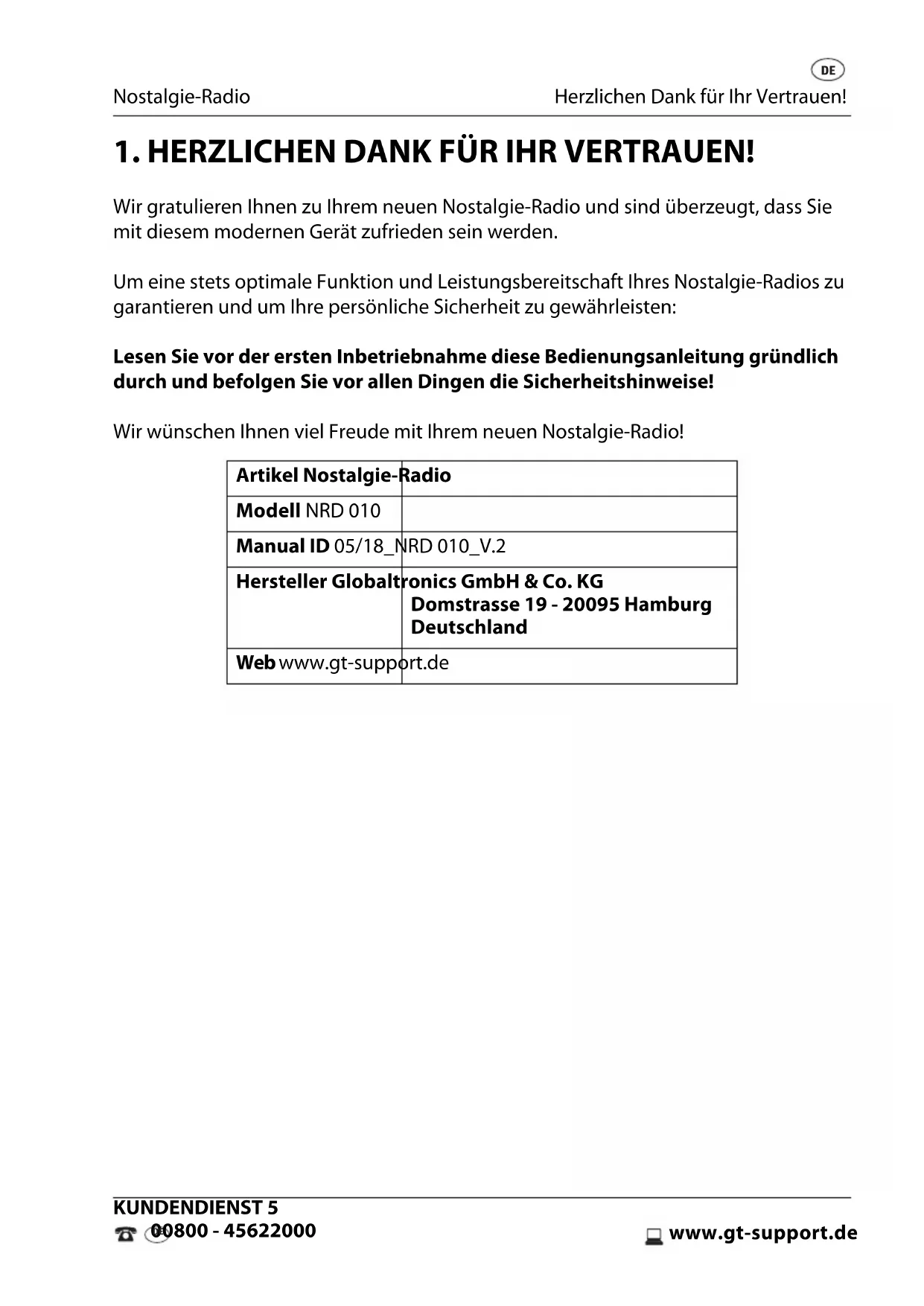

1. HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir gratulieren Ihnen zu Ihrem neuen Nostalgie-Radio und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Nostalgie-Radios zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Wir wünschen Ihnen viel Freude mit Ihrem neuen Nostalgie-Radio!

Artikel Nostalgie-Radio
Modell NRD 010
Manual ID 05/18_NRD 010_V.2
Hersteller Globaltronics GmbH & Co. KG Domstrasse 19 - 20095 Hamburg Deutschland
Web www.gt-support.de

2. ALLGEMEIN

Aufbewahren des Handbuches

• Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.
  • Bewahren Sie diese Anleitung auf.
• Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ...

... ein Gerät der Unterhaltungselektronik.
… zum Empfang und zur Wiedergabe von Audiosignalen von externen Geräten über AUX- und Bluetooth-Verbindungen geeignet.
... zum Radioempfang von UKW- und digitalen Sendern geeignet.

Das Gerät ist für den Privatgebrauch bestimmt und für die gewerbliche Nutzung nicht geeignet. Eine andere Nutzung oder Modifikation ist vom bestimmungsgemäßen Gebrauch ausgeschlossen.

Auszeichnungen/Symbole

Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

• Informationen im Display werden in kursiver Schrift (schräger Schrift) geschrieben. Beispiel: 12 oder 24 H erscheint im Display.
• Tasten, die gedrückt werden sollen, werden immer fett geschrieben. Beispiel: Drücken Sie die Taste NAP/SLEEP.
• Handlungsanweisungen mit einer festen Reihenfolge werden immer nummeriert (1., 2., 3. usw.).

Hinweis zur Konformitätserklärung

Hiermit erklärt die Globaltronics GmbH, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen, relevanten Vorschriften der RED Richtlinie 2014/53/EU, der ErP-Richtlinie 2009/125/EG, der Niederspannungs-Richtlinie 2014/35/EU sowie der ROHS-Richtlinie 2011/65/EG befindet.

Die vollständige Konformitätserklärung und diese Bedienungsanleitung als PDF finden Sie im Internet unter www.gt-support.de

Energiesparen: Ganz automatisch!

HINWEIS: Neue Ausschaltautomatik!

Aufgrund gesetzlicher Vorgaben zum Einsparen von Energie verfügt dieses Gerät über eine Ausschaltautomatik. Das Gerät wird automatisch in den Standby-Betrieb geschaltet, wenn es 15 Minuten kein Audiosignal empfangen hat und nicht bedient wurde.

Dieses Symbol kennzeichnet das Produkt als Gerät der Schutzklasse II. Geräte mit dieser Schutzklasse verfügen über eine verstärkte oder eine doppelte Isolierung.

Typenschild

- Das Typenschild mit den technischen Angaben befindet sich auf der Unterseite des Gerätes.

3. LIEFERUMFANG

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

• Nostalgie-Radio
  • Bedienungsanleitung (inkl. Garantiekarte)

4. SICHERHEITSHINWEISE

GEFAHR für Kinder und Personen mit Einschränkungen

• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR von Stromschlag durch Feuchtigkeit

• Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektrischen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllten Vasen oder Ähnliches auf oder in die Nähe des Gerätes.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Ba-dezimmer) ausgelegt. Beachten Sie die in den technischen Daten angegebenen Umgebungsbedingungen.
• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.
• Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzstecker aus der Steckdose ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.

GEFAHR durch Stromschlag

• Ziehen Sie bei Beschädigungen des Netzkabels oder des Gerätes sofort den Netzstecker aus der Steckdose.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzkabel aufweist.

• Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. Reparaturen am Gehäuse und am Netzkabel dürfen ausschließlich vom Service Center vorgenommen werden.
  Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch eine besondere Anschlussleitung ersetzt werden, die bei unserem Service Center erhältlich ist.

• Schließen Sie das Netzkabel nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an. Die Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.

• Verlegen Sie alle Kabel so, dass sie nicht zur Stolperfalle werden.
• Achten Sie beim Aufstellen des Gerätes darauf, dass das Netzkabel nicht eingeklemmt oder gequetscht wird. Halten Sie das Netzkabel von heißen Oberflächen und scharfen Kanten fern.
• Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
• Ziehen Sie den Netzstecker aus der Steckdose, ... ... wenn Sie das Gerät nicht benutzen, ... wenn Sie das Gerät reinigen wollen und ... bei Gewitter.
• Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.
• Das Gerät ist nach dem Ausschalten nicht vom Netz getrennt.

BRANDGEFAHR

- Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.

WARNUNG vor Gehörverlust

- Um einen möglichen Verlust des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautstärkepegel über lange Zeiträume.

WARNUNG vor Sachschäden

• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.
• Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.
• Sorgen Sie für eine ausreichende Belüftung rund um das Gerät. Halten Sie zu allen Seiten einen Abstand von mindestens 10 cm ein. Bedecken Sie das Gerät nicht (z. B. durch Zeitschriften, Tischdecken, Vorhänge, usw.).
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
• Das Gerät ist mit rutschfesten Kunststofffüßen ausgestattet. Da Möbel mit einer Vielfalt von Lacken und Kunststoffen beschichtet sind und mit unterschiedlichen Pflegemitteln behandelt werden, kann nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Kunststofffüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter das Gerät.

- Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

5. AUFSTELLEN DES GERÄTES

• Entfernen Sie alle Verpackungsteile vollständig.
• Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.
• Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus.
• Achten Sie auf eine ausreichende Belüftung des Gerätes. Halten Sie an allen Seiten einen Abstand von mindestens 10 cm ein.

6. GERÄTEÜBERSICHT

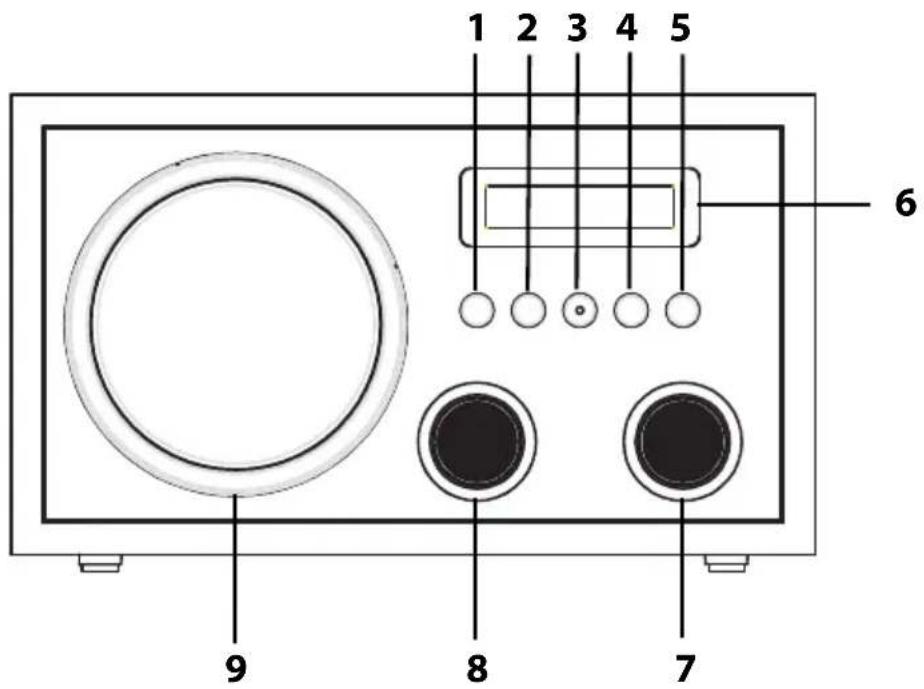

Ansicht von vorne

1 SOURCE Einstellen der Betriebsarten.

2 MENU lang drücken: Menü aufrufen kurz drücken: Senderinformationen wechseln

3 ▶II Bluetooth: Wiedergabe/Pause

Radio: Sendersuchlauf

Menü: Einstellung bestätigen

4 T U N E Frequenz aufrufen

5 POWER In Standby schalten und aus Standby einschalten

6 Display

7 - P R E S E T + Sender, Speicherplätze und Menüpunkte wählen

8 - V O L U M E + Lautstärke einstellen

9 Lautsprecher

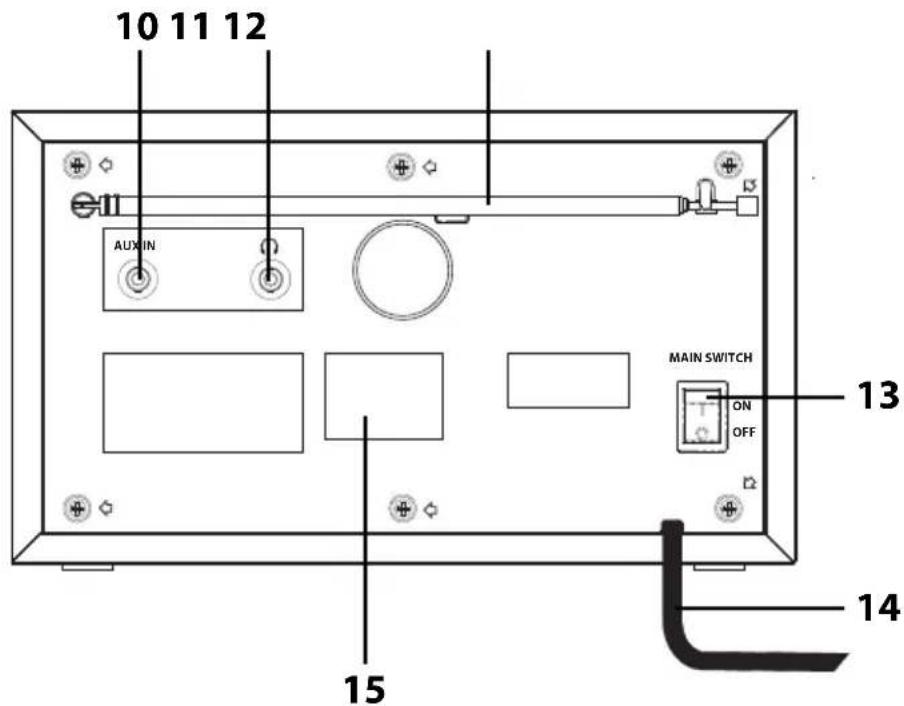

Ansicht von hinten

10 AUX IN Stereo-Audioeingang: 3,5 mm Klinkenbuchse
11 Kopfhörer-Ausgang: 3,5 mm Klinkenbuchse
12 dreh- und ausziehbare Teleskopantenne
13 MAIN SWITCH

ON (I) Gerät mit dem Netzschalter einschalten

OFF (0) Gerät mit dem Netzschalter ausschalten

14 Netzkabel mit Netzstecker
15 Typenschild

7. EXTERNE GERÄTE ANSCHLIEßEN

Für den Anschluss externer Geräte benötigen Sie ein Audiokabel (nicht im Lieferumfang enthalten). An einem Ende des Kabels muss sich ein 3,5 mm Klinkenstecker für die Buchse AUX IN befinden. Die Art des Steckers am anderen Ende hängt vom Audioausgang des externen Gerätes ab.

- Drücken Sie die Taste SOURCE so oft, bis im Display AUX-Eingang erscheint.

WARNUNG!

• Regeln Sie die Lautstärke der Geräte herunter, bevor Sie sie miteinander verbinden.
• Schalten Sie alle Geräte aus, bevor Sie sie miteinander verbinden, und beachten Sie die Anleitungen der Geräte, die Sie anschließen möchten.

8. KOPFHÖRER ANSCHLIEßEN

WARNUNG! Um einen möglichen Verlust des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautstärkepegel über lange Zeiträume.

1. Stellen Sie mit – VOLUME + die niedrigste Lautstärke ein.
2. Stecken Sie den Klinkenstecker des Kopf- oder Ohrhörers in den Kopfhörer-Ausgang auf der Rückseite des Gerätes. Die Ausgabe des Tons erfolgt nun ausschließlich über den Kopfhörer.
3. Stellen Sie die gewünschte Lautstärke mit – VOLUME + ein.

9. NETZANSCHLUSS

- Stecken Sie den Netzstecker in eine gut zugängliche Steckdose, deren Spannung der Angabe auf dem Typenschild entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

10. BEDIENUNG

10.1 GERÄT EIN-/AUSSCHALTEN

• Schalten Sie den Schalter MAIN SWITCH auf der Geräterückseite auf ON (I), um das Gerät mit dem Netzschalter einzuschalten. Nach dem Einschalten blinkt im Display 00:00 für die Uhrzeit. In der Regel dauert es nur einige Sekunden, bis die Uhrzeit automatisch gestellt und angezeigt wird.
• Schalten Sie den Schalter MAIN SWITCH auf der Geräterückseite auf OFF (O), um das Gerät mit dem Netzschalter auszuschalten.
• Das Gerät schaltet automatisch nach ca. 15 Minuten in Standby, wenn im AUX- oder Bluetooth-Betrieb kein Signal empfangen wird.

10.2 IN STANDBY SCHALTEN

- Durch Drücken der Taste POWER schalten Sie das Gerät in Standby und aus Standby ein. Nach dem Einschalten erscheint kurz Power On im Display. Die zuletzt verwendete Betriebsart ist aktiv.

10.3 BETRIEBSART WÄHLEN

Durch Drücken der Taste SOURCE wählen Sie die gewünschte Betriebsart:

• DAB: Digital Radiobetrieb wählen
• FM: UKW Radiobetrieb wählen
• Bluetooth: Bluetoothverbindung starten
• AUX-Eingang: über AUX IN angeschlossenes Gerät wählen

10.4 LAUTSTÄRKE REGELN

Mit – VOLUME + stellen Sie die Lautstärke leiser und lauter.

10.5 HÖHEN UND BASS EINSTELLEN

Durch Einstellen der Höhen und Bässe kreieren Sie Ihren eigenen Sound.

1. Drücken Sie im Betrieb die Taste MENU bis

- bei FM und DAB Radio die Anzeige Alarmzeiten erscheint. Drehen Sie PRESET bis das Menü Hauptmenü erscheint und drücken die Taste ▶II. oder - bei AUX und Bluetooth die Anzeige Hauptmenü erscheint.

1. Drehen Sie PRESET bis das Menü Bass oder Höhen erscheint.
2. Drücken Sie die Taste ▶II, um eines der Menüs aufzurufen.
3. Drehen Sie PRESET, um die Bässe und Höhen zwischen - 14 dB und +14 dB einzustellen.
4. Drücken Sie die Taste ▶II, um die Einstellung zu speichern.

10.6 EINSTELLEN VON DATUM UND UHRZEIT

HINWEIS: Die Uhrzeit wird in der Regel automatisch eingestellt. Wenn es nicht automatisch innerhalb weniger Minuten passiert, können Sie die Uhrzeit auch von Hand einstellen.

1. Drücken Sie im Betrieb die Taste MENU bis

- bei FM und DAB Radio die Anzeige Alarmzeiten erscheint. Drehen Sie PRESET bis das Menü Hauptmenü erscheint und drücken die Taste ▶II. oder - bei AUX und Bluetooth die Anzeige Hauptmenü erscheint.

1. Drehen Sie PRESET bis das Menü Datum/Uhrzeit erscheint.
2. Drücken Sie die Taste ▶II, um das Menü aufzurufen. Es erscheint das erste von 4 Untermenüs z. B. Uhr einstellen.
3. Drehen Sie PRESET, um das gewünschte Untermenü zu wählen und drücken Sie die Taste ▶II, um das Menü aufzurufen.
4. Uhr einstellen: Uhrzeit einstellen
5. Datum einstel: Datum einstellen
6. Autom. einstel: Wählen Sie zwischen dem automatischen Einstellen (von Sender) und dem Einstellen von Hand (Manuell).
7. 12/24 Anzeige: Legen Sie die Anzeige der Uhrzeit fest. Wenn Sie das 12-Stunden-format wählen, erscheint AM (vor 12:00 Uhr Mittags und PM nach 12:00 Uhr Mittags) in der Anzeige.
8. Durch Drehen von PRESET, rufen Sie die Einstellungen auf und durch Drücken der Taste ▶II speichern Sie Ihre Wahl.
9. Einige Sekunden nach dem letzten Speichern erlischt das Menü automatisch.

11. TON VON EXTERNEN GERÄTEN WIEDERGEBEN (AUX)

Über die Buchse AUX IN können Sie z. B. einen MP3-Player anschließen.

1. Verbinden Sie mit einem Audiokabel den Audio-Ausgang des externen Gerätes, z. B. eines MP3-Players, mit der Buchse AUX IN.
2. Schalten Sie das Gerät mit dem Hauptschalter MAIN SWITCH auf ON (I).
3. Drücken Sie die Taste SOURCE so oft, bis im Display AUX-Eingang erscheint.
4. Starten Sie die Wiedergabe am angeschlossenen Gerät.
5. Die Steuerung der Wiedergabe erfolgt über das externe Gerät, die Lautstärke kann auch am Nostalgie Radio eingestellt werden.
6. Schalten Sie beide Geräte aus, bevor Sie die Verbindung wieder trennen.

HINWEISE:

• Beachten Sie im AUX-Modus, dass die Lautstärke auch am externen Gerät eingestellt werden kann.
• Sollte die Wiedergabe verzerrt klingen, reduzieren Sie die Lautstärke am externen Gerät.

12. UKW-RADIO

• Ziehen Sie die Teleskopantenne auseinander und richten Sie sie aus.
• Drücken Sie wiederholt SOURCE, bis die Funktion FM-Radio gewählt ist.

12.1 SENDER EINSTELLEN

Sender automatisch suchen, speichern und aufrufen

• Drücken Sie die Taste ▶II. Der Sendersuchlauf beginnt und die nächsten 20 starken Sender werden gespeichert. In der Anzeige erscheint oben rechts die Anzahl der schon gespeicherten Sender. Am Ende des Suchlaufs wird der zuerst gespeicherte Sender gespielt.
• Drehen Sie PRESET bis der gewünschte Speicherplatz angezeigt wird. Wenn der Sender empfangen werden kann, wird er nach wenigen Sekunden gespielt.

HINWEIS: Bei diesem Suchlauf werden früher gespeicherte Sender überschrieben.

Sender manuell einstellen

1. Drücken Sie im FM-Modus die Taste TUNE. Die aktuelle Frequenz wird angezeigt.
2. Drehen Sie PRESET bis die gewünschte Frequenz angezeigt wird. Wenn der Sender empfangen werden kann wird er nach wenigen Sekunden gespielt.

12.2 SENDERINFORMATIONEN WECHSELN

Am unteren Rand des Display werden Zusatzinformationen eingeblendet. Diese Informationen werden von den Radiosendern übertragen. Es ist möglich, dass die Anzahl der Informationen von Sender zu Sender unterschiedlich ist.

- Drücken Sie kurz MENU, um die Informationen zu wechseln. Es werden Informationen wie z. B. Künstler und Titel oder Datum und Uhrzeit angezeigt.

12.3 AKTUELLEN SENDER SPEICHERN

Sie können bis zu 20 Radiosender speichern.

1. Stellen Sie den gewünschten Sender ein.
2. Drehen Sie PRESET, bis der gewünschte Speicherplatz angezeigt wird. Dieser erscheint unten rechts im Display. Belegte Speicherplätze können einfach überschrieben werden.
3. Drücken die Taste ▶II bis gespeichert in der Anzeige erscheint.

Umschalten auf Mono

Stellen Sie die Wiedergabe dauerhaft auf Mono, wenn die Sender zu schwach empfangen werden. Dies ist nur im FM-Radio-Modus möglich.

1. Drücken Sie im FM-Modus die Taste MENU bis Alarmzeiten erscheint.
2. Drehen Sie PRESET bis das Menü Audio-Einst. erscheint und drücken die Taste ▶II.
3. Drehen Sie PRESET, um zwischen den Menüpunkten Auto stereo und Mono zu wählen.
4. Drücken Sie die Taste ▶II, um die Einstellung zu speichern.

13. DAB-RADIO

13.1 ERSTES SENDER EINSTELLEN

1. Drücken Sie wiederholt SOURCE, bis die Funktion DAB-Radio gewählt ist.
2. Nachdem DAB Radio in der Anzeige erschienen ist, geht es automatisch mit einer der folgenden zwei Reaktionen weiter:

- Beim ersten Einschalten der DAB-Funktion oder nach einem Zurücksetzen auf die Werkseinstellung werden automatisch DAB-Radiosender gesucht. Danach ist das Gerät in Standby.

- Wenn schon ein Suchlauf durchgeführt wurde, wird der zuletzt gespielte Sender gespielt.

13.2 SENDER SUCHLAUF

Die DAB-Sender werden nach dem ersten Einschalten automatisch gesucht. Bei Änderungen der Frequenzbelegung oder wenn das Digital Radio an einen anderen Ort gebracht wird (Umzug), sollten Sie den Suchlauf erneut starten.

1. Drücken Sie im DAB-Betrieb die Taste MENU bis Alarmzeiten erscheint.
2. Drehen Sie PRESET bis das Menü Suchlauf erscheint und drücken die Taste ▶II.

3. Drehen Sie PRESET bis das gewünschte Menü erscheint.

4. Lokaler Suchlauf: nur Sender in der näheren Umgebung werden gesucht.

5. Vollsuche: alle Sender werden gespeichert.

6. Man. Suche: rufen Sie durch Drehen von den Multiplex-Block auf, den Sie durchsuchen wollen und drücken dann die Taste ▶II.

7. Drücken Sie die Taste ▶II, um ein Untermenü zu starten oder aufzurufen.

DAB-Sender aufrufen

- Drehen Sie PRESET bis der gewünschte Speicherplatz angezeigt wird. Wenn der Sender empfangen werden kann, wird er nach einigen Sekunden gespielt.

DAB-Sender in einer Programmliste speichern

Sie können bis zu 20 Radiosender speichern.

1. Stellen Sie den gewünschten Sender ein.
2. Drücken Sie TUNE. PXX erscheint oben rechts im Display
3. Drehen Sie in den nächsten 3 Sekunden PRESET, bis der gewünschte Speicherplatz angezeigt wird. Belegte Speicherplätze können einfach überschrieben werden.
4. Drücken die Taste ▶■ bis gespeichert in der Anzeige erscheint.

DAB-Sender aus der Programmliste aufrufen

- Drücken Sie TUNE und drehen Sie PRESET bis der gewünschte Speicherplatz angezeigt wird. Wenn der Sender empfangen werden kann, wird er nach einigen Sekunden gespielt.

13.3 SENDERINFORMATIONEN WECHSELN

Am unteren Rand des Display werden Zusatzinformationen eingeblendet. Diese Informationen werden von den Radiosendern übertragen. Es ist möglich, dass die Anzahl der Informationen von Sender zu Sender unterschiedlich ist.

- Drücken Sie kurz MENU, um die Informationen zu wechseln. Es werden folgende Informationen eingeblendet:

DLS (Dynamic Label Segment)	als Text werden eingeblendet: z. B. Name der Sendung, Titel, Interpret, Programmhinweise
Programmtyp / PTY	Zeigt ggf. zu welchem Programmtyp der Sender gehört z. B. Sport, News usw.
Multiplex Name und Frequenz	Im digitalen Radio werden Sender zu Einheiten gebündelt. Diese Einheiten heißen Multiplex (z. B. DRN Hamburg).Unter dem Namen wird die Frequenz in Megahertz angezeigt.
Signalfehler:	Es wird die Fehlerrate angezeigt. Je niedriger die Ziffer, desto besser der Empfang.Signalstärke: Je weiter rechts der Signalkasten in der Reihe liegt, desto stärker ist das Signal. Gutes Hilfsmittel beim Ausrichten der Antenne oder beim Platzieren des Gerätes.
xxkbps	Anzeige der Bitrate. Nachrichten und Sprachsendungen haben in der Regel eine niedrigere Bitrate als Musiksendungen.
Codec Kanäle	Komprimierung (z. B. AAC)zeigt an, ob Stereo oder Mono Kanäle verwendet werden.
Datum Datum und Uhrzeit
Titel Künstler	Name des aktuellen TitelsName des aktuell gespielten Interpreten

13.4 WEITERE DAB-FUNKTIONEN

- Liste bereinigen: Die Funktion Liste bereinigen löscht Sender aus der Senderliste, die nicht mehr empfangen werden können. Das kann der Fall sein, wenn Sie umziehen oder der Sender abgeschaltet wurde.

1. Drücken Sie im DAB-Betrieb die Taste MENU bis Alarmzeiten erscheint.
2. Drehen Sie PRESET bis das Menü Hauptmenü erscheint und drücken die Taste▶II.
3. Drehen Sie PRESET bis das Menü Liste bereinigen erscheint.
4. Drücken Sie die Taste ▶II, um das Menü aufzurufen.
5. Drücken Sie die Taste ▶II, um die Senderliste von nicht länger aktiven Sendern zu befreien.

14. ALARM EINSTELLEN

Vor dem Einstellen eines Alarms muss die Uhrzeit gestellt sein.

Sie können zwei individuell gestaltete Alarme einstellen.

HINWEISE:

• Ist ein Alarm aktiviert, erscheint oder im Display.

• Wenn Sie die Alarmeinstellungen ändern, vergessen Sie nicht, diese zu speichern.

• Drücken Sie im Betrieb die Taste MENU bis Alarmzeiten erscheint.

• Drücken die Taste ▶II. Es erscheint Alarm1. Durch Drehen von PRESET können Sie auf Alarm 2 umschalten.
• Drücken Sie die Taste ▶II, um einen der beiden Alarme zu wählen.
• Drücken Sie die Taste ▶II erneut, um den Alarm ein- oder auszuschalten.
• Drehen Sie PRESET bis das Menü Zeit erscheint und öffnen es mit ▶II.

Alle Einstellungen nehmen Sie durch Drehen von PRESET und drücken der Taste ▶Ⅱ vor.

• Zeit: Stunde und Uhrzeit einstellen.
• Tage: stellen Sie den Weckmodus ein. Sie können wählen zwischen täglich, einmal, Werktag und Wochenenden.

HINWEIS: Wenn Sie die Funktion einmal wählen, ist das für das einmalige Wecken zur nächsten eingestellten Weckzeit.

• Modus: Sie können geweckt werden mit DAB, FM oder einem Buzzerton
• Lautstärke: Lautstärke einstellen

• Speichern: Die Einstellungen müssen gespeichert werden, um aktiv zu werden.

• Zum Schluss drücken Sie die Taste ▶II, um die Einstellung zu speichern. Alarm gespeichert erscheint kurz. Anschließend wird Alarm 1/2 mit der Alarmzeit gezeigt.

• Schalten Sie den Alarmton aus, indem Sie POWER drücken.
• Zum Wiederholen des Alarms in 9 Minuten drücken Sie die Taste ▶II.

14.1 ALARM EIN-UND AUSSCHALTEN

1. Drücken Sie im Betrieb die Taste MENU bis Alarmzeiten erscheint.
2. Drücken die Taste ▶II. Es erscheint Alarm1. Durch Drehen von PRESET können Sie auf Alarm 2 umschalten.
3. Drücken Sie die Taste ▶II, um einen der beiden Alarme zu wählen.
4. Drücken Sie die Taste ▶II erneut, um den Alarm ein- oder auszuschalten. Ein oder Aus erscheint im Display.

15. BLUETOOTH

15.1 BLUETOOTH-VERBINDUNG HERSTELLEN

HINWEISE:

• Nach dem Einschalten des Bluetooth-Modus versucht das Gerät automatisch, eine Verbindung zum letzten gekoppelten Gerät herzustellen oder eine neue Verbindung aufzubauen. Dazu müssen beide Geräte eingeschaltet sein, Bluetooth muss aktiviert sein und die Geräte müssen sich im Empfangsbereich befinden.
  • Die Kennung des Gerätes ist NRD 010.

• Aktivieren Sie die Bluetooth-Verbindung des Abspielgerätes. Das Abspielgerät sucht nun nach Geräten, mit denen es sich verbinden kann.

• Schalten Sie das Nostalgie-Radio ein.
• Drücken Sie die Taste SOURCE bis im Display Bluetooth erscheint. Das Wort Suchen blinkt im Display, solange ein Verbindungsaufbau läuft.
• Das Abspielgerät sollte nun die Gerätekennung NRD 010 empfangen. Tippen Sie auf die Kennung am Abspielgerät, um die Verbindung zum Nostalgie-Radio herzustellen. Sie hören einen Signalton und im Display des Nostalgie-Radios leuchtet Verbunden. Beide Geräte sind nun miteinander verbunden
• Starten Sie nun am Abspielgerät die Wiedergabe eines Musiktitels. Der Ton wird über das Nostalgie-Radio wiedergegeben. Die Steuerung der Wiedergabe erfolgt über das Abspielgerät, die Lautstärke kann auch am Nostalgie-Radio eingestellt werden.

HINWEIS: Einige Abspielgeräte können auch mit den Tasten des Nostalgie-Radios bedient werden. Funktionen wie Play/Pause und das Aufrufen des nächsten oder vorherigen Titels sind dann möglich.

HINWEISE:

• Falls beim Koppeln ein Code eingegeben werden muss, dann verwenden Sie „0000“. Geben Sie diesen Code am Abspielgerät ein.
• Ist die Wiedergabe verzerrt, kann es daran liegen, dass der Audiopegel am Abspielgerät zu hoch eingestellt ist. Regeln Sie die Lautstärke am Abspielgerät herunter und erhöhen Sie statt dessen die Lautstärke am Nostalgie-Radio.
• Es kann sein, dass nicht alle Bluetooth-Geräte verbunden werden können.

Verbindung trennen

Trennen Sie die Verbindung, indem Sie ...

• die Funktion Bluetooth am Abspielgerät ausschalten,
• einen anderen Wiedergabemodus wählen,
• drücken Sie die Taste ▶Ⅱ bis Sie einen Signalton hören,
• das Nostalgie-Radio in Stand-by schalten,
• den Empfangsbereich verlassen.

15.2 BEDIENUNG ÜBER BLUETOOTH

HINWEIS: Es ist möglich, dass nicht alle Geräte die Bedienung über das Nostalgie-Radio unterstützen.

Einstellungen mit dem Nostalgie-Radio

Funktion beim Abspieler
Wiedergabe	Automatische Wiedergabe oder ▶II drücken
Pause Aus Wiedergabe: ▶II drücken
Nächster Titel	PRESET nach rechts drehen (+)
Vorheriger Titel	PRESET 2x nach links drehen (-)
Zum Titelanfang	PRESET 1x nach links drehen (-)

Anruf am Telefon annehmen

1. Wenn Sie während der Wiedergabe einen Anruf erhalten, wird der Ton automatisch runtergeregelt und das Telefon klingelt.
2. Nehmen Sie den Anruf wie gewohnt an. Der Ton wird über das Telefon wiedergegeben.
3. Zum Schluss beenden Sie das Gespräch wie immer. Nach einigen Sekunden wird der Ton wieder über das Nostalgie-Radio ausgegeben.

Ein anderes Gerät über Bluetooth anschließen

1. Wenn Sie ein anderes Wiedergabegerät über Bluetooth anschließen wollen, drücken Sie die Taste ▶■ bis Sie ein Signalton hören und Suchen im Display des Nostalgie-Radios blinkt.

2. Verbinden Sie das neue Gerät wie beschrieben.

16. SONDERFUNKTIONEN

16.1 SPRACHE

Sie können zwischen Deutsch und Englisch als Sprache für Displayinformationen wählen.

1. Drücken Sie im Betrieb die Taste MENU bis

2. bei FM und DAB Radio die Anzeige Alarmzeiten erscheint. Drehen Sie PRESET bis das Menü Hauptmenü erscheint und drücken die Taste ▶II. oder

3. bei AUX und Bluetooth die Anzeige Hauptmenü erscheint.

4. Drehen Sie PRESET bis das Menü Sprache erscheint.

5. Drücken Sie die Taste ▶II, um das Menü aufzurufen.
6. Drehen Sie PRESET, um eine Sprache zu wählen.
7. Drücken Sie die Taste ▶II, um die Sprache zu speichern.

16.2 WERKSEINSTELLUNG

HINWEIS: Beim Zurücksetzen auf die Werkseinstellung werden alle eigenen Einstellungen gelöscht.

1. Drücken Sie im Betrieb die Taste MENU bis

2. bei FM und DAB Radio die Anzeige Alarmzeiten erscheint. Drehen Sie PRESET bis das Menü Hauptmenü erscheint und drücken die Taste ▶II. oder

3. bei AUX und Bluetooth die Anzeige Hauptmenü erscheint.

4. Drehen Sie PRESET bis das Menü Werksreset erscheint.

5. Drücken Sie die Taste ▶II, um das Menü aufzurufen.
6. Drücken Sie die Taste ▶II erneut, um den Werksreset zu starten. Neu starten bitte warten erschient im Display. Nach dem Werksreset schaltet das Radio in Standby.

16.3 SOFTWARE-VERSION ANSEHEN

1. Drücken Sie im Betrieb die Taste MENU bis

- bei FM und DAB Radio die Anzeige Alarmzeiten erscheint. Drehen Sie PRESET bis das Menü Hauptmenü erscheint und drücken die Taste ▶II. oder - bei AUX und Bluetooth die Anzeige Hauptmenü erscheint.

1. Drehen Sie PRESET bis das Menü SW Version erscheint.
2. Drücken Sie die Taste ▶II, um das Menü aufzurufen. Die Softwareversion wird gezeigt.

17. REINIGUNG

GEFAHR! Trennen Sie das Gerät vor dem Reinigen vom Netz. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.

VORSICHT: Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigen.

Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

- Falls erforderlich, reinigen Sie das Gerät mit einem weichen, trockenen Tuch.

18. ENTSORGEN

Altgeräte und Batterien dürfen nicht im normalen Hausmüll entsorgt werden.

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden.

Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.

19. PROBLEMLÖSUNGEN

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren. Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unser Service Center.

Fehler Mögliche Ursachen/Maßnahmen
Kein Ton.	- Ist der Netzstecker angeschlossen? Überprüfen Sie den Anschluss.- Ist das Gerät eingeschaltet?- Ist der Ton am Gerät heruntergeregelt?
	- Ist im Betrieb AUX das Abspielgerät eingeschaltet, gestartet, auf die richtige Funktion gestellt? Erhöhen Sie ggf. die Lautstärke am Abspielgerät.
	- Ist im Betrieb BT am Abspielgerät Bluetooth aktiviert?- Sind Abspielgerät und Nostalgie Radio über Bluetooth verbunden? Melden Sie ggf. das Nostalgie Radio erst von einem anderen Abspielgerät ab.
Im Bluetooth-betrieb: Schlechte Ton-qualität.	- Befinden sich störende Objekte zwischen Abspielgerät und Nostalgie Radio? Dies können z. B. Stahlbetonwände oder andere Funkgeräte sein.- Haben Sie sich zu weit mit dem Abspielgerät entfernt?- Befinden sich störende Geräte in der Nähe des Abspielgerätes? Verändern Sie ggf. den Standort des Abspielgerätes.- Erhöhen Sie die Lautstärke am Abspielgerät.

20. TECHNISCHE DATEN

Elektrische Daten
Netzspannung: 230 V ~ 50 Hz
Schutzklasse: II
Leistungsaufnahme: In Standby:	Maximal ca. 17 W< 0,5 W
Ton
Audioausgangsleistung: 5 W RMS
System
DAB: 174,928 -239,200 MHz
UKW (FM): 87,50 - 108,00 MHz
Bluetooth: Bluetooth 2.1+EDR (A2DP)
Frequenzbereich: 2400-2483,5 MHz
Sendeleistung: 2,5 mW (max.)
Anschlüsse
AUX IN	Kopfhörer-Ausgang: 3,5 mm Klinkenbuchse3,5 mm Klinkenbuchse
Allgemeines
LED-Klasse: RG0
Abmessungen (B x T x H):	ca. 228 x 153 x 136 mm
Umgebungsbedingungen:	Betriebstemperatur: 5 °C – 35 °CLuftfeuchtigkeit: 40 bis 80 % relativ
Gewicht:	ca. 1360 g

Technische Änderungen vorbehalten.

21. HOTLINE

Sollte ein technisches Problem auftreten, so setzen Sie sich bitte mit unserer Hotline in Verbindung, da hier die meisten Fehler bereits behoben werden können, ohne dass das Gerät eingesendet werden muss.

Sollte sich im Gespräch herausstellen, dass es sich tatsächlich um ein defektes Gerät handelt, so werden Sie gebeten, das Gerät mit einer genauen Fehlerbeschreibung zur Reparatur einzusenden.

Bitte senden Sie in diesem Fall die vollständig ausgefüllte Service-Karte (am Ende dieser Anleitung) sowie eine Kopie des Kaufbeleges mit ein.

Bitte beachten Sie, dass ungerechtfertigte Reklamationen für Sie kostenpflichtig sind!

Vielen Dank

Hotline:

00800 - 45622000 (Freecall)

gratis - 365 Tage im Jahr -

von Montag bis Sonntag

E-mail:

[e-mail]

22. GARANTIE

Liebe Kundin, lieber Kunde,

vielen Dank für Ihre Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger Qualitätskontrolle gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Die Gewährleistungszeit für elektronische Geräte entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

Sollte an diesem Gerät wider Erwarten ein technisches Problem auftreten, so beachten Sie bitte die folgenden Punkte:

Die Garantie und Gewährleistungszeit für Ihr Gerät beträgt 24 Monate ab Kaufdatum. Bitte bewahren Sie hierzu den Kaufbeleg auf.

Die Garantie und Gewährleistung bezieht sich nur auf solche Mängel, die auf Herstellungs- oder Materialfehler zurückzuführen sind.

Für Schäden aufgrund unsachgemäßer Handhabung oder unsachgemäßem Eingriff und für Schäden aufgrund Blitzeinschlag, Überspannung, Stromausfällen, Brand oder anderen natürlichen Katastrophen kann keine Garantie oder Gewährleistung übernommen werden. Soll dennoch eine Reparatur des Gerätes durchgeführt werden, so erhalten Sie einen Kostenvoranschlag.

Die Garantie und Gewährleistung erlischt auch, wenn das Produkt von einer unbefugten Person verändert oder repariert wurde, die Seriennummer des Produktes geändert oder entfernt wurde, das Produkt außerhalb des Bereiches seines vorgesehenen Verwendungszweckes verwendet wurde / wird oder wenn die Gewährleistungsfrist abgelaufen ist.

Bewahren Sie bitte unbedingt den Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden.

Sollte ein technisches Problem auftreten, so setzen Sie sich bitte mit unserer Hotline in Verbindung.

Im Rahmen der Gewährleistung behalten wir uns das Recht vor, das Gerät zu reparieren oder gegen ein vergleichbares Gerät zu tauschen.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

SERVICE-KARTE

Produktdaten:

Modell

Seriennummer

Kaufdatum
