K100HERTX - Dunstabzugshaube BERTAZZONI - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG K100HERTX BERTAZZONI

FETTFILTER (Anzahl je nach gekauftem Modell) DUNSTABZUGSHAUBE20 21-Dunstabzugshaubet 90mm: code 901515-Hood 90mm -Dunstabzugshaubet 120mm: code 901516-Hood 120mm EXTENDABLE PIPE FLOW DEFLECTOR ZU BESTELLEN

auf Wunsch lieferbar AUSZIEHBARES ROHR (Empfohlen) WALL ANCHORS Ø8 DÜBEL Ø8 / T (X3) -

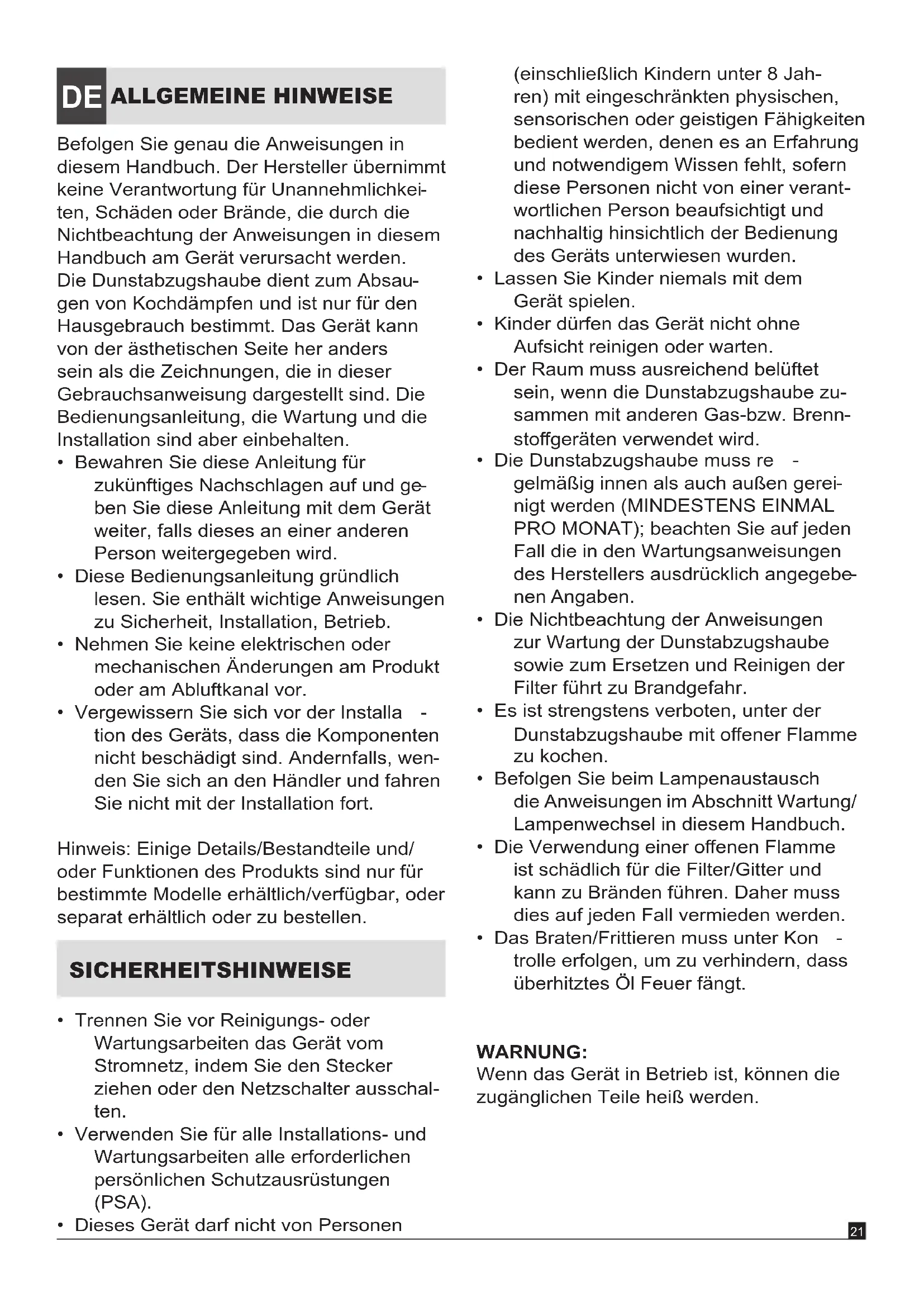

Befolgen Sie genau die Anweisungen in diesem Handbuch. Der Hersteller übernimmt keine Verantwortung für Unannehmlichkei

ten, Schäden oder Brände, die durch die Nichtbeachtung der Anweisungen in diesem Handbuch am Gerät verursacht werden. Die Dunstabzugshaube dient zum Absau

gen von Kochdämpfen und ist nur für den Hausgebrauch bestimmt. Das Gerät kann von der ästhetischen Seite her anders sein als die Zeichnungen, die in dieser Gebrauchsanweisung dargestellt sind. Die Bedienungsanleitung, die Wartung und die Installation sind aber einbehalten.

• Bewahren Sie diese Anleitung für zukünftiges Nachschlagen auf und ge

ben Sie diese Anleitung mit dem Gerät weiter, falls dieses an einer anderen Person weitergegeben wird.

• Diese Bedienungsanleitung gründlich lesen. Sie enthält wichtige Anweisungen zu Sicherheit, Installation, Betrieb.

• Nehmen Sie keine elektrischen oder mechanischen Änderungen am Produkt oder am Abluftkanal vor.

• Vergewissern Sie sich vor der Installa

tion des Geräts, dass die Komponenten nicht beschädigt sind. Andernfalls, wen

den Sie sich an den Händler und fahren Sie nicht mit der Installation fort. Hinweis: Einige Details/Bestandteile und/ oder Funktionen des Produkts sind nur für bestimmte Modelle erhältlich/verfügbar, oder separat erhältlich oder zu bestellen. ALLGEMEINE HINWEISE

• Trennen Sie vor Reinigungs- oder Wartungsarbeiten das Gerät vom Stromnetz, indem Sie den Stecker ziehen oder den Netzschalter ausschal

• Verwenden Sie für alle Installations- und Wartungsarbeiten alle erforderlichen persönlichen Schutzausrüstungen (PSA).

• Dieses Gerät darf nicht von Personen (einschließlich Kindern unter 8 Jah

ren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bedient werden, denen es an Erfahrung und notwendigem Wissen fehlt, sofern diese Personen nicht von einer verant

wortlichen Person beaufsichtigt und nachhaltig hinsichtlich der Bedienung des Geräts unterwiesen wurden.

• Lassen Sie Kinder niemals mit dem Gerät spielen.

• Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.

• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zu

sammen mit anderen Gas-bzw. Brenn

sto󰀨geräten verwendet wird.

• Die Dunstabzugshaube muss re

gelmäßig innen als auch außen gerei

nigt werden (MINDESTENS EINMAL PRO MONAT); beachten Sie auf jeden Fall die in den Wartungsanweisungen des Herstellers ausdrücklich angegebe

• Die Nichtbeachtung der Anweisungen zur Wartung der Dunstabzugshaube sowie zum Ersetzen und Reinigen der Filter führt zu Brandgefahr.

• Es ist strengstens verboten, unter der Dunstabzugshaube mit o󰀨ener Flamme zu kochen.

• Befolgen Sie beim Lampenaustausch die Anweisungen im Abschnitt Wartung/ Lampenwechsel in diesem Handbuch.

• Die Verwendung einer o󰀨enen Flamme ist schädlich für die Filter/Gitter und kann zu Bränden führen. Daher muss dies auf jeden Fall vermieden werden.

• Das Braten/Frittieren muss unter Kon

trolle erfolgen, um zu verhindern, dass überhitztes Öl Feuer fängt. WARNUNG: Wenn das Gerät in Betrieb ist, können die zugänglichen Teile heiß werden.INSTALLATION

• Der Mindestabstand zwischen der Auageäche des Kochgeschirrs am Kochgerät und dem untersten Teil der Dunstabzugshaube darf nicht geringer sein als die in den Installation-Abbildungen angegebenen Maßen für die verschiede- nen Kochgeräte (Gas: 650 mm / Elektro: 500 mm). Wenn in den Installationsanwei- sungen für das Gaskochfeld ein größe- rer Abstand angegeben ist, muss dies berücksichtigt werden (Abb. 2).

• Schließen Sie das Gerät erst an das Stromnetz an, wenn die Installation voll- ständig abgeschlossen ist.

• Befolgen Sie hinsichtlich der technischen und Sicherheitsmaßnahmen für die Abgasleitung strikt die Bestimmungen der Vorschriften der zuständigen örtlichen Behörden.

• Die angesaugte Luft darf nicht in einer Rohrleitung geleitet werden, in der durch Gasverbrennung oder andere brennbare Geräte entstehende Dämpfe freigesetzt werden.

• Verwenden oder lassen Sie das Gerät nicht ohne ordnungsgemäß mon- tierte Lampen, da die Gefahr eines Stromschlags besteht.

• Verwenden Sie die Dunstabzugshaube niemals ohne ordnungsgemäß montierten Gitter/Filter!

• Die Dunstabzugshaube darf NIEMALS als Ablageäche verwendet werden, es sei denn, dies ist ausdrücklich angege- ben. Das maximale Gesamtgewicht von Gegenständen auf dem Gerät - bzw. am Gerät aufgehängt (falls vorhanden) - darf 1,5 kg nicht überschreiten.

• Verwenden Sie zur Installation nur die mit dem Produkt gelieferten Befesti- gungsschrauben oder kaufen Sie, falls nicht mitgeliefert, den richtigen Schrau- bentyp.

• Verwenden Sie die richtige Länge für die in den Angaben angegebenen Schrauben.

• Wenden Sie sich im Zweifelsfall an das autorisierte Servicecenter oder an Fa- chpersonal. WARNUNG! Werden die Schrauben und Befestigungsteile nicht gemäß diesen Anweisungen installiert, kann dies zu elektrischen Gefahren führen. Nicht mit einem Programmierer, Timer, einer separaten Fernbedienung oder einem anderen Gerät verwenden, das automatisch aktiviert wird MONTAGE Bevor Sie mit der Installation beginnen:

• Überprüfen Sie, ob das gekaufte Produkt eine geeignete Größe für den ausgewähl- ten Installationsbereich hat.

• Stellen Sie sicher, dass sich im Gerät kein Begleitmaterial (aus Transportgründen) bendet (z.B. Umschläge mit Schrauben, Garantien usw.), das entfernt und gege- benenfalls zur Verwendung aufbewahrt werden muss. Befolgen Sie die unten angegebenen Monta- geanweisungen:

1. Beachten Sie bei der Installation des Pro-

dukts den Abstand zur Kochäche (Gas: 650 mm / Elektro: 500 mm) - (Abb. 2).

2. Entfernen Sie die drei Metalllter (Abb.3-

3. Bohren Sie die Löcher in die Wand gemäß

dem Schablonendiagramm (Abb. 4).

4. Verwenden Sie zum Befestigen der Dun-

stabzugshaube die Einsätze (Abb. 5).

5. Hängen Sie die Dunstabzugshaube an die

Wand (A) und befestigen Sie sie mit den Schrauben (C) (Abb. 6).

6. Positionieren Sie die Halterung (D) und

befestigen Sie sie an der Wand (B) (Abb. 6).

7. Stellen Sie die Teile des Teleskopkamins

ein und befestigen Sie ihn an der Halte- rung (D) (Abb. 7). WARNUNG! Schweres Produkt, die Handhabung und Instal- lation der Dunstabzugshaube muss von minde- stens zwei oder mehr Personen durchgeführt werden.

ELEKTROANSCHLUSS BEDIENUNG Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im In- nern der Dunstabzugshaube angegeben ist. Ist das Gerät mit einem Stecker ausgestattet, ist dieser an zugänglicher Stelle an eine den gel- tenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Falls kein Stecker vorhanden (direkter Netzanschluss) bzw. der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Tren- nen vom Netz garantiert. WARNUNG! Überprüfen Sie immer, ob das Netzkabel richtig montiert ist, bevor Sie die Dunstabzugshaube wieder an das Stromnetz anschließen und den korrekten Betrieb überprüfen. Die Dun- stabzugshaube ist mit einem Spezialkabel ausgestattet; wenn das Kabel beschädigt ist, wenden Sie sich an den technischen Kunden- dienst. Tipps zur ordnungsgemäßen Verwendung, um die Umweltbelastung zu reduzieren: Wenn Sie mit dem Kochen beginnen, schalten Sie die Dunstabzugshaube in Mindestge- schwindigkeit ein und lassen Sie sie auch nach Beendigung des Garvorgangs einige Minuten lang eingeschaltet. Erhöhen Sie die Geschwin- digkeit nur bei großen Mengen an Rauch und Dampf und verwenden Sie die Booster- Funktion nur in extremen Fällen. Ersetzen Sie den/die Aktivkohlelter bei Bedarf, um das Ge- ruchsreduzierungssystem e󰀩zient zu halten. Um den Fettlter in gutem Zustand zu halten, reinigen Sie ihn gegebenenfalls. Verwenden Sie den in diesem Handbuch angegebenen maximalen Durchmesser der Rohrleitung, um die E󰀩zienz zu optimieren und Geräusche zu minimieren. Diese Dunstabzugshaube kann weder in Umluft- als auch in Abluftbetrieb umgestellt werden. ABLUFTBETRIEB Die Dämpfe werden durch eine am Flansch befestigten Rohrleitung ins Freie geleitet. WARNUNG! Das Abluftrohr wird in der Regel nicht mitgelie- fert und muss bestellt werden. Der Durchmes- ser des Abluftrohrs muss möglicherweise dem Durchmesser des Verbindungsrings (Verbin- dungsansch) entsprechen (Ø150/ Ø120 - Seite 3). WARNUNG! Bei dieser Installation muss der Kohlelter - bzw. die Kohlelter - entfernt werden. Das Rohr der Dunstabzugshaube am Luftaustritt an der Wand anbringen und dabei achten, dass die Rohrleitung dem Durchmesser des Flansches entspricht. Die Verwendung von Rohren und Luftaustritte mit geringerem Durchmesser führt zu einer Verringerung der Abluftleistung und einer drastischen Zunahme der Geräu- schentwicklung. Wir lehnen diesbezüglich jede Verantwortung ab. Ein möglichst kurzes Rohr verwenden. Bei waagerechten Abschnitten muss das Rohr eine leichte Neigung (ca. 10%) aufweisen, um die Luft besser nach außen zu befördern.

• Verwenden Sie eine Rohrleitung mit mögli- chst wenigen Rohrbögen (maximaler Biegera- dius: ≤ 90 °).

• Vermeiden Sie drastische Änderungen an der Rohrleitung. Hinweis für Deutschland: Wird die Dun- stabzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiten. UMLUFTBETRIEB Die angesaugte Luft wird entfettet und Ko- chgerüche werden entfernt, bevor sie wie- der in den Raum abgegeben wird. Für den Umluftbetrieb, falls nicht vorhanden, muss ein zusätzliches Aktivkohle-Filtersystem gemäß den Filtersatz-Anweisungen (Seite 3) installiert werden.24

Die Dunstabzugshaube schaltet sich nach 15 Minuten Betrieb auf Lei- stungsstufe 1,2,3 automatisch aus (Taste mit blinkendem Licht). Die Dunstabzugshaube ist mit einem auf LED- Technologie basierenden Beleuchtungssy- stem (2 1,5-W-LEDs) ausgestattet, das eine optimale Beleuchtung gewährleistet, die bis zu zehnmal länger dauert als bei herkömmlichen Lampen und erhebliche Energieeinsparungen ermöglicht. Für den Austausch wenden Sie sich bitte an unseren Technischen Kundendienst. BELEUCHTUNG BEDIENFELD

Dunstabzugshaube ein- und ausschal- ten. Nach Einschalten beginnt der Betreib der Dunstabzugshaube auf Leistungsstufe 1. Motordrehzahl erhöhen. Das Modell hat 4 Leistungsstufen. Die 4. Lei- stungsstufe ist zeitlich festgelegt, d.h. nach ca. 7 Minuten schaltet sich das Gerät automatisch auf Leistungsstufe 3 zurück. Motordrehzahl reduzieren. ON: Licht AN OFF: Licht AUS

REINIGUNG UND WARTUNG

Verwenden Sie zur Reinigung NUR ein mit neutralen Flüssigwaschmitteln angefeuchtetes Tuch.

VERWENDEN SIE KEIN WERKZEUG ODER

ANDERE GEGENSTÄNDE ZUR REINIGUNG! Vermeiden Sie die Verwendung von Produkten, die Schleifmittel enthalten. KEIN ALKOHOL VERWENDEN! Fettlter Diese Filter fangen Fettpartikel, die beim Ko- chen entstehen. Sie müssen einmal im Monat mit nicht aggressiven Reinigungsmitteln ma- nuell oder in der Spülmaschine bei niedrigen Temperaturen und einem kurzen Waschpro- gramm gereinigt werden. Beim Waschen in der Spülmaschine kann sich der Metallfettlter verfärben, seine Filtereigenschaften ändern sich jedoch überhaupt nicht. Aktiv-Kohlelter (nur für Umluftbetrieb) Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Der Kohlelter muss alle zwei Monate ausgetau- scht bzw. regeneriert werden (je nach geliefer- tem/auf Wunsch lieferbares Modell).24

Auf dem Produkt oder der beiliegenden Produktdokumentation ist das Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfall- beseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erwor- ben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwen- dung dieses Produkts zu erhalten. ENTSORGUNG Richtlinie über Elektro- und Elektronik-Altgeräte 2002/96/EC (WEEE) weist darauf hin, dass das Produkt nicht über den Hausmüll entsorgt werden darf. Die Altgeräte müssen getrennt entsorgt werden, um die Rückgewinnungs- und Recyclingrate der enthaltenen Materialien zu optimieren und die Auswirkung auf Gesundheit und Umwelt zu verringern.26

INHANDLAS Tillbehör FLÄNS Ø150

FÖRLÄNGNINGSBART RÖR
