BEDIENUNGSANLEITUNG Principia Sonus Faber

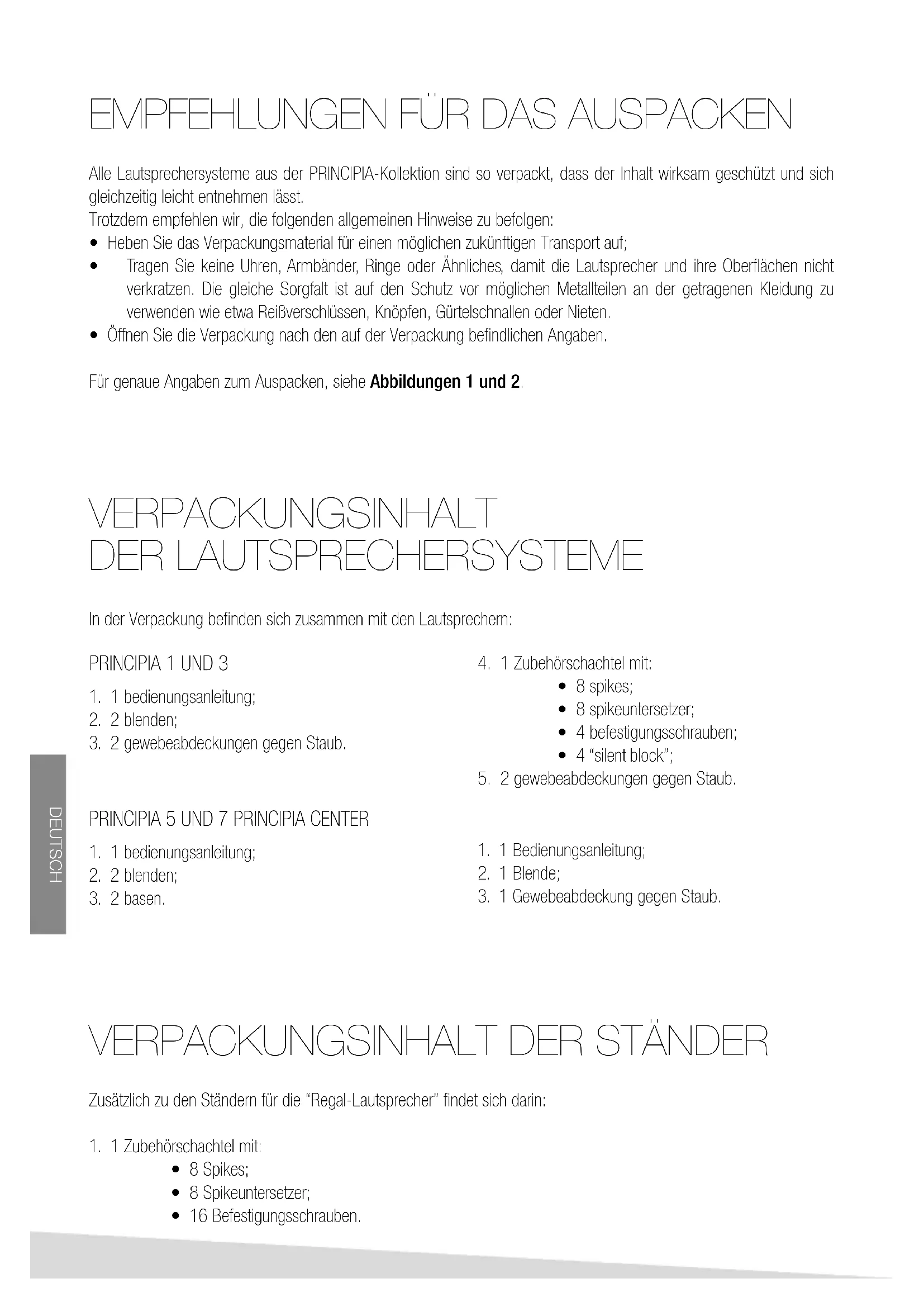

Alle Lautsprechersysteme aus der PRINCIPIA-Kollektion sind so verpackt, dass der Inhalt wirksam geschützt und sich gleichzeitig leicht entnehmen lässt. Trotzdem empfehlen wir, die folgenden allgemeinen Hinweise zu befolgen:

• Heben Sie das Verpackungsmaterial für einen möglichen zukünftigen Transport auf;

• Tragen Sie keine Uhren, Armbänder, Ringe oder Ähnliches, damit die Lautsprecher und ihre Oberflächen nicht verkratzen. Die gleiche Sorgfalt ist auf den Schutz vor möglichen Metallteilen an der getragenen Kleidung zu verwenden wie etwa Reißverschlüssen, Knöpfen, Gürtelschnallen oder Nieten.

• Öffnen Sie die Verpackung nach den auf der Verpackung befindlichen Angaben. Für genaue Angaben zum Auspacken, siehe Abbildungen 1 und 2. In der Verpackung befinden sich zusammen mit den Lautsprechern: Zusätzlich zu den Ständern für die “Regal-Lautsprecher” findet sich darin: VERPACKUNGSINHALT DER LAUTSPRECHERSYSTEME

VERPACKUNGSINHALT DER STÄNDER

1. 1 bedienungsanleitung;

3. 2 gewebeabdeckungen gegen Staub.

1. 1 bedienungsanleitung;

4. 1 Zubehörschachtel mit:

• 4 befestigungsschrauben;

5. 2 gewebeabdeckungen gegen Staub.

1. 1 Zubehörschachtel mit:

• 16 Befestigungsschrauben.

1. 1 Bedienungsanleitung;

3. 1 Gewebeabdeckung gegen Staub.

DEUTSCHMONTAGE Bitte befolgen Sie die folgende Anleitung, die jeweils für Ihr Modell gilt: Vorher sind alle Geräte auszuschalten! Hinten auf jedem Lautsprechersystem befinden sich die Anschlussklemmen, die für Gabelverbinder, Bananenstecker und abisolierte Kabel ausgelegt sind. Die Modelle PRINCIPIA 7, 5, 3 und 1 besitzen 4 Anschlussstellen, sodass für den Anschluss drei verschiedene Möglichkeiten bestehen:

ANLEITUNG FÜR DEN ANSCHLUSS

Die Anschlussstellen überbrückt lassen. Für den Anschluss ist ein Lautsprecher mit der richtigen Polung an die Ausgangsklemmen des rechten Verstärkerkanals, der andere Lautsprecher an die Ausgangsklemmen des linken Verstärkerkanals zu legen, wie in Abb. 5 und 6 detailliert dargestellt. Das Bi-Amping verbessert allgemein die Tonwiedergabe, insbesondere die Dynamik und die Kontrolle niedriger Frequenzen. Diese Konfiguration sieht den Einsatz von zwei Stereo-Verstärkern, zwei Paar Leistungskabel und die Aufhebung der Verbindungen zwischen den Anschlussstellen der Lautsprecher vor. Ein Verstärker, der für die hohen Frequenzen (rechter und linker Kanal) zuständig ist, wird mit einem Paar Leistungskabeln an die Anschlüsse für Hochtöner angeschlossen. Der zweite Verstärker ist für die niedrigen Frequenzen zuständig (rechter und linker Kanal) und wird mit einem Paar Leistungskabeln an die für Tiefton-Treiber bestimmten Lautsprecheranschlüsse gelegt. Siehe Abb. 9. Das Modell PRINCIPIA Center besitzt zwei Anschlussstellen. Die Art des Anschlusses ist deshalb in Abb. 10 dargestellt. Zuletzt sei daran erinnert, dass sich das sorgfältige Festziehen der Kontakte und ihre regelmäßige Überprüfung leistungsverbessernd auswirken. Durch diese Art von Anschluss soll die allgemeine Wiedergabequalität erhöht und insbesondere die Auflösung der Details bei den niedrigen Frequenzen verbessert werden. Erforderlich sind zwei Paar Leistungskabel, die folgendermaßen anzuwenden sind: Die Verbindungen zwischen den Anschlussstellen (Überbrückungen) entfernen und die beiden Anschlusspaare unabhängig voneinander an den Verstärker anschließen, wie in Abb. 7 und 8 gezeigt. Sollte eines dieser „Regal-Lautsprecher“-Modelle mit dem zugehörigen Ständer verwendet werden, beachten Sie bitte genau die Montageanleitung hierfür und danach die des Lautsprechers auf den Ständer (siehe Abb. 3). Für die Montage der Basis und der Spikes an den beiden Standmodellen die Anweisungen in Abb. 4 genau befolgen. Das Modell PRINCIPIA Center wird einfach auf die dafür ausgewählte Fläche gestellt. MONO-WIRING BI-AMPING BI-WIRING PRINCIPIA 1 UND 3 PRINCIPIA 5 UND 7 PRINCIPIA CENTER DEUTSCHTIPPS FÜR DIE INSTALLATION: DER LAUTSPRECHER IM RAUM. Die Lautsprechersysteme der PRINCIPIA-Kollektion sind für eine einfache Steuerung durch den Verstärker und die ebenso einfache Eingliederung in den Raum konzipiert. Durch die Konstruktionslösungen mit einer hohen Starrheit, der vorderen Position des Reflexkanals bei den Standmodellen und der Schrägstellung des Lautsprechers für die optimale Ausrichtung der Treiber werden die Zwischenwirkungen des Lautsprechers mit der Umgebung weniger problematisch gestaltet und garantieren einen sofortigen Hörgenuss ohne übertriebene Maßnahmen und Vorkehrungen. Für alle, die ein Höchstmaß an Leistung anstreben, können einige weitere Tipps durchaus hilfreich sein:

1. Die Modelle PRINCIPIA 1 und 3 mit Ständer sind für

kleine Räume konzipiert. Die Modelle PRINCIPIA 5 und 7 passen sich größeren Räumlichkeiten optimal an. Wenn Sie eine Mehrkanal- oder Heimkinoanlage einrichten möchten, ist es ideal, die genannten Modelle mit dem Zentralkanal PRINCIPIA Center zu kombinieren; WICHTIG: Sollten die Modelle PRINCIPIA 1 und 3 ohne den vorgesehenen Ständer verwendet werden und somit direkt auf einen Regalboden oder auf ein Möbel gestellt werden, empfehlen wir, dabei sehr darauf zu achten, dass die Oberfläche der Lautsprecherbasis komplett auf der Ebene aufliegt. Der untere Reflexkanal muss in der Tat über seine gesamte Länge hinweg auf einer glatten Oberfläche aufliegen, um die richtige Wiedergabe der niedrigen Frequenzen zu gewährleisten.

2. Die Wahl des Raumes und die Platzierung der

Lautsprecher wirken sich auf die Leistung des gesamten Wiedergabesystems aus. Vorzugsweise sollte ein unregelmäßig geformter Raum gewählt werden, der die Bildung stehender Wellen begrenzt und so die Leistung in der jeweiligen Umgebung verbessert.

3. Wenn man es nicht übertreibt, beeinflussen Teppiche

und Vorhänge die akustische Leistung positiv und tragen dazu bei, dass im Raum entstehende Reflexionen und stehende Wellen, absorbiert werden.

4. Es gibt keine Regeln, die für alle Umgebungen

gelten. Trotzdem sollte man sich dem Problem nähern, indem man den Grundriss des Hörraums idealerweise in drei gleiche Flächen teilt, wie es die gestrichelten Linien in Abb. 11 zeigen. Nun sollten die Lautsprecher auf einer der solchermaßen bestimmten Linien, und zwar recht weit von den Seitenwänden entfernt, positioniert werden. Die Stelle, an der gehört werden soll, ist auf der anderen Linie zu platzieren, wie Abb. 11/A zeigt. So wird sichergestellt, dass die für die Stereo-Wiedergabe genutzten Elemente von ausreichend Luft umgeben sind. Auf der einen Seite können die Lautsprecher so völlig ungehindert funktionieren, auf der anderen Seite ist der Hörer vor akustischen Reflexionen geschützt, die in Wand- und Ecknähe entstehen. Zudem wird in Abb. 11 gezeigt, wie die Achsen der Lautsprecher an der Stelle des Hörers zusammenlaufen und sich dort kreuzen sollten. Auf diese Weise wird die klassische Anordnung eines „gleichschenkligen Dreiecks“ geschaffen. So werden letztendlich die Lautsprecher buchstäblich auf die Ohren des Hörers zeigend ausgerichtet und eine klarere Fokussierung des Stereobildes wird ermöglicht.

5. Es ist verständlich, dass die erläuterte

Vorgehensweise für die Schaffung nahezu idealer Hörbedingungen nicht immer machbar ist. Bedingt ist dies durch objektive Schwierigkeiten, denn die häusliche Umgebung muss vor allem praktischen Wohnanforderungen genügen. Trotzdem empfehlen wir, die Lautsprecher fern von den Raumecken zu platzieren und von den Seitenwänden sowie von der Rückwand einen Abstand von mindestens 70 bis 80 cm einzuhalten. Als Distanz zwischen den Lautsprechern empfehlen wir 150 bis 250 cm.

DEUTSCHHEIMKINO - UND

MEHRKANALSYSTEME PFLEGE GEWÄHRLEISTUNG Unsere Lautsprecher können nicht nur für herkömmliches stereofones Hören, sondern auch als Bestandteil von Heimkino- und Mehrkanalanlagen genutzt werden. Für die Lautsprecher der Hauptkanäle (vorne) gelten in etwa die oben beschriebenen Regeln; die Lautsprecher für die hinteren Kanäle sind nach Möglichkeit so anzuordnen, wie in Abb. 12 gezeigt: Der zentrale Lautsprecher wird genau auf einer Linie mit der senkrechten Achse platziert, die durch die Mitte des Bildschirms verläuft (über oder unter dem Bildschirm), während der Subwoofer unterschiedslos an jeder beliebigen Stelle des Raums positioniert werden kann. Es sollte nur vermieden werden, ihn in Ecknähe aufzustellen. Für weitere Einzelheiten zur optimalen Einrichtung der Anlage lesen Sie bitte aufmerksam auch die Angaben, die Ihrem Verstärkersystem beiliegen. Außer einer regelmäßigen allgemeinen Reinigung erfordern die Lautsprecher keine besondere Pflege. Das Holz des Gehäuses sollte mit einem weichen Tuch gereinigt werden, das bei Bedarf leicht angefeuchtet werden kann. Für den Staub, der sich auf den Lautsprechern abgesetzt hat, verwenden Sie bitte einen weichen Pinsel. Gehen Sie äußerst vorsichtig vor, um die empfindlichen Lautsprechermembranen, insbesondere des Hochtöners, nicht zu beschädigen. Holz ist ein natürlicher, lebendiger Werkstoff, der empfindlich auf äußere Einflüsse reagiert. Wir raten, das Lautsprechersystem besonders in den Sommermonaten nicht in der Nähe von Wärmequellen, Fenstern oder Glasflächen aufzustellen. Außerdem empfiehlt es sich, die Lautsprecher keiner direkten Sonneneinstrahlung auszusetzen. Wenn Sie diese einfachen Vorsichtsmaßnahmen beachten, werden Ihre Lautsprecher über Jahre hinweg in einwandfreiem Zustand bleiben. Die Lautsprechersysteme aus der PRINCIPIA-Kollektion wurden nach den höchsten Qualitätsstandards entworfen und gebaut. Es ist zwar unwahrscheinlich, aber möglich, dass ein Schaden oder eine Fehlfunktion auftritt. In diesem Fall wird für die von Ihnen erworbenen Lautsprechersysteme natürlich Gewähr geleistet. Es gelten die Bestimmungen in dem Land, in dem das Produkt erworben wurde. In einem solchen Fall bitten wir Sie, sich an den Sonus-faber- Händler zu wenden, bei dem Sie die Lautsprecher gekauft haben und sich auf die obigen Bestimmungen zu berufen. Des Weiteren möchten wir Sie in Ihrem Interesse auf Folgendes hinweisen:

• Bitte bewahren Sie den Kaufbeleg auf, um ihn bei Bedarf dem Händler vorlegen zu können;

• Die reparaturbedürftigen Lautsprechersysteme sind in ihrer Originalverpackung dem Händler auszuhändigen, damit sie sicher zum autorisierten Servicezentrum gebracht werden können. Dem Produkt muss; eine Beschreibung der festgestellten Fehlfunktion oder des Fehlers beiliegen.

• Die Gewährleistung auf die Lautsprechersysteme deckt Herstellungsfehler ab. Voraussetzung ist, dass sie nicht auseinandergebaut, geändert oder manipuliert worden sind. Außerdem dürfen sie nicht für einen Gebrauch eingesetzt oder auf eine Weise verwendet worden sein, die in diesem Handbuch nicht vorgesehen ist. DEUTSCHRECOMMANDATIONS

eistet ist. Vermeiden Sie es, Gegenstände auf die Lautsprecher zu legen, die ihre Funktionstüchtigkeit oder Stabilität beeinträchtigen können. Falls ein Lautsprecher (der für die Aufstellung im Bücherregal bestimmt ist) auf anderen als den vorgesehenen Unterlagen (z. B. Einle

geböden von offenen Bücherregalen oder TV-Möbeln) aufgestellt wird, ist vorher zu prüfen, ob diese das Gewicht des oder der Lautspre- cher tragen können. Zu prüfen ist ferner, ob zwischen dem Lautsprecher und der Unterlage so viel Reibung vorhanden ist, dass er sich nicht durch die beim Betrieb entstehenden Schwingungen verschiebt. Bei Bedarf sind kleine selbstklebende Gummistücke zu verwenden, die im Handel leicht erhältlich sind. Stellen Sie keine Gegenstände auf den Lautsprecher, die Flüssigkeiten, entzündliche Stoffe oder Stoffe enthalten, die in den flüssigen Zustand übergehen können. Befolgen Sie den in der Bedienungsanleitung stehenden Anschlussplan. Der parallele Anschluss zweier oder mehrerer Lautsprecher kann Ihren Verstärker beschädigen. Im Zweifelsfall fragen Sie bitte beim Händler Ihres Vertrauens nach. Beim Betrieb der Audio-Anlage vermeiden Sie bitte das Hören mit zu hoher Lautstärke oder in unmittelbarer Nähe der Lautsprecher. Bleibende Gehörschäden können die Folge sein. Kinder sollten stets einen Sicherheitsabstand von mindestens 50 cm zum Lautspre

chersystem einhalten. In der Nähe der Lautsprecher entsteht ein elektromagnetisches Feld, das für Menschen und Haustiere ungefährlich ist, aber den Betrieb elektronischer Geräte wie Bildschirme oder Bildröhren-Fernseher stören können, wenn diese in unmittelbarer Nähe der Lautsprecher aufgestellt werden. Sollten solche Störungen auftreten, entfernen Sie einfach die beiden Geräte langsam voneinander. Zur Vorsicht wird davon abgeraten, Kreditkarten oder andere magnetisch lesbaren Objekte auf das Lautsprechersystem zu legen. Die Technik für den Betrieb der Lautsprecher basiert auf den Grundsätzen des Elektromagnetismus. Der Benutzer sollte deshalb gleich- zeitig keine Geräte betreiben, die starke elektromagnetische Felder erzeugen und dadurch den Betrieb der Lautsprecher beeinträchtigen können. Vermeiden Sie es, Sende- und Empfangseinrichtungen wie etwa Mobiltelefone, schnurlose Telefone oder Teile von Gegenspre

chanlagen auf dem Lautsprecher abzulegen. Nicht direkt an eine Lautsprecheranlage mit konstanter Spannung (wie etwa 100 V, 70,7 V) anschließen. Dies könnte zu einer Überlastung der Anlage führen und somit den Lautsprecher oder die Verstärkersteuereinheit beschädigen. Halten Sie die Verstärker-Lautsprecher-Verbindung und Netzversorgungskabel auf Abstand voneinander. Netzkabel führen Wechselspan

nung bei einer Frequenz von 50Hz (Japan und den USA beträgt die Frequenz 60Hz) und eine möglicherweise hohe Stromstärke. Dadurch entsteht in ihrer Nähe ein elektromagnetisches Feld auch im Bereich der hörbaren Frequenzen. Falls Signal- und Versorgungskabel sich verkoppeln, wird ein störendes Brummen wahrgenommen. Sollte diese Erscheinung auftreten, sorgen Sie für ausreichenden Abstand zwischen den Signal- und Versorgungskabeln. Gehen Sie bei der Anbringung oder der Entfernung des aus Gummibändern bestehenden Grills äußerst vorsichtig vor, falls ein solcher verwendet wird. Stellen Sie sicher, dass der untere Metall-Saitenhalter richtig in die entsprechenden Aufnahmestellen eingefügt ist, bevor Sie die Saiten spannen, um den oberen Halter zu fixieren. Die Drahtklemmen besitzen eine Aufnahme für Bananenstecker. Diese ist durch eine abnehmbare Kappe verschlossen, die den versehent

ERKLÄRUNG DER ÜBEREINSTIMMUNG

Sonus Faber SpA mit zentrale und Produktion Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, erklärt unter seiner alleinigen Verantwortung dass das passive lautsprechersystem PRINCIPIA 1 - PRINCIPIA 3 - PRINCIPIA 5 - PRINCIPIA 7 - PRINCIPIA Center welches sie gekauft haben in Übereinstimmung mit der: Richtlinien: 2014/30/EU (EMV) Elektromagnetische Verträglichkeit. 2011/65/EU (RoHS) Beschränkung der Verwendung bestimmter gefährlicher Stoffe in elekro und Elektronikgeräten. 2012/19/EU (WAEE) Uber elekro und Elektronik-altgeräte. Normen: DIN EN 60065:2014 Audio, Video und ähnliche elektronische geräte - Sicherheitsanforderungen.

DIN EN 55013:2002 + A1:2003 + A2:2006 + IS1:2010

Ton und fernseh-Rundfunkempfänger und verwandte geräte der Unterhaltungselektronik – Funkstöreigenschaften.

DIN EN 55020:2008 + IS1:2010 + IS2:2010 + A11:2012

Ton und fernseh-Rundfunkempfänger und verwandte geräte der Unterhaltungselektronik – Störfestingkeitseigenschaften.

DIN EN 61000-6-1:2007

Fachgrundnormen – Störfestingkeit für Wohnbereich, Geschäfts und Gewerbebereiche sowie Kleinbetriebe.

DIN EN 61000-6-3:2007 + A1:2012

Fachgrundnormen – Störaußendung für Wohnbereich, Geschäfts und Gewerbebereiche sowie Kleinbetriebe. Arcugnano, 20.11.2015 Mauro Grange

Entsorgung von elektrischen und elektronischen Altgeräten WEEE-Richtlinie 2002/96/EG- RoHS 2011/65/EU (gilt nur für Bürger von EU-Ländern) Dieses Symbol auf dem Produkt bedeutet, dass das Recycling dieses Gerätes der Richtlinie 2002/96/EG unterliegt, die den Abfall aus elektronischen und elektronischen Geräten (WEEE) regelt. Gefährliche Stoffe in elektrischen und elektronischen Geräten können Wiederaufbereitungszyklus dieses Produktes Auswirkungen auf Umwelt und Gesundheit haben. Aus diesem Grunde darf dieses Produkt am Ende seiner Lebensdauer nicht zusammen mit anderen, nicht rezyklierten Abfällen entsorgt werden. Ihnen als Endbenutzer kommt eine grundsätzliche Rolle in den Zyklen für die Wiederverwendung, die Aufbereitung und andere Formen der Verwertung elektrischer und elektronischer Geräte zu. Die örtlichen Behörden und Händler haben spezielle Verfahren zur Sammlung und Rezyklierung dieses Produktes eingerichtet. Sie sind verpflichtet, die von Ihren örtlichen Behörden eingerichteten Systeme zur getrennten Abfallerfassung zu nutzen.© COPYRIGHT 2015 World copyright reservedSonus faber S.p.A. Via Meucci, 10 - 36057 Arcugnano (VI) - Italy Tel. [phone] - fax [phone] - [e-mail]
