BEDIENUNGSANLEITUNG RLC1212A REOLINK

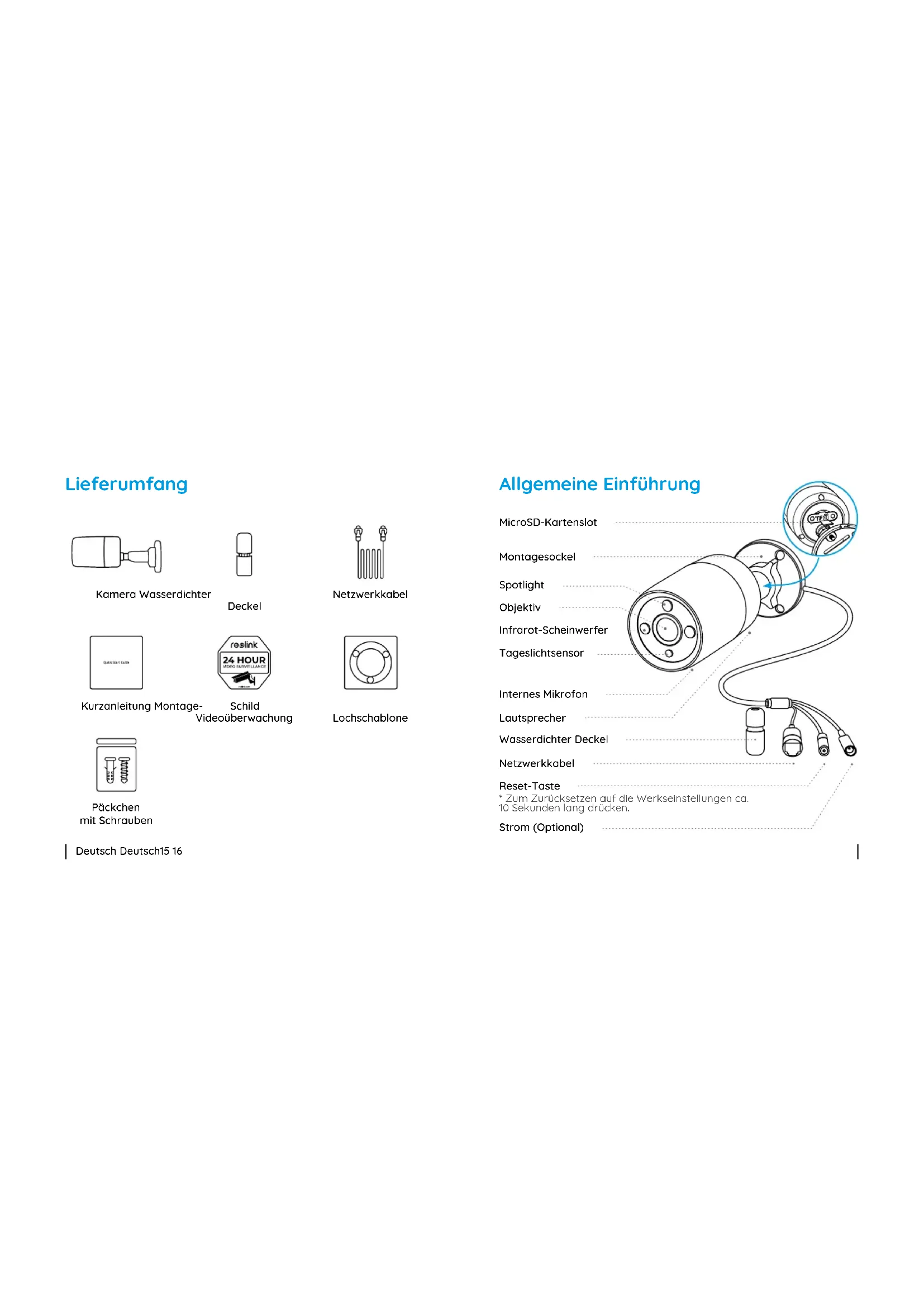

• Zum Zurücksetzen auf die Werkseinstellungen ca. 10 Sekunden lang drücken. Spotlight Tageslichtsensor Infrarot-Scheinwerfer ObjektivDeutsch Deutsch17 18 VGAHDMIUSB AUDIO OUT DC 48V

OFF LAN eSATA Diagramm für Kameraanschluss Bitte machen Sie die Kamera wie unten gezeigt verbunden, um die Ersteinrichtung abzuschließen.

1. Schließen Sie die Kamera mit einem Ethernet-Kabel an einen

2. Schließen Sie den NVR an den Router an und schalten Sie den

• Sie können die Kamera auch an einen PoE-Switch oder einen PoE-Injektor anschließen. HINWEIS: Die Kamera sollte über einen DC 12V-Stromadapter oder ein PoEStromversorgungsgerät wie PoE-Injektor, PoE-Schalter oder Reolink NVR (nicht im Lieferumfang enthalten) mit dem Strom versorgt werden. PoE IP -Kamera Netzwerkkabel Reolink NVR* Router Netzwerkkabel Netzadapter Kamera-Einrichtung

• PC Scannen zur Installation der Reolink App. Download-Pfad des Reolink Clients: Gehen Sie auf https://reolink.com/de > Support > App & Client. Installieren und starten Sie die Reolink App oder Client-Software und dann befolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen. HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen möchten, bitte richten Sie die Kamera über die NVR-Schnittstelle ein.Deutsch Deutsch19 20 Installation der Kamera

• Richten Sie die Kamera nicht auf Lichtquelle.

• Richten Sie die Kamera nicht auf das Glasfenster. Es kann sonst zu schlechter Bildqualität führen, da das Fenster durch Infrarot-LEDs, Umgebungslichter oder Statuslichter geblendet wird.

• Platzieren Sie die Kamera nicht in einem Schattenbereich und richten auf einen gut beleuchteten Bereich. Es kann sonst zu schlechter Bildqualität führen. Um eine optimale Bildqualität zu gewährleisten, müssen die Lichtverhältnisse sowohl für die Kamera als auch für das Aufnahmeobjekt gleich sein.

• Um eine bessere Bildqualität zu gewährleisten, wird empfohlen, das Objektiv mit einem weichen Tuch von Zeit zu Zeit zu reinigen.

• Achten Sie darauf, dass die Stromanschlüsse nicht direkt dem Wasser oder der Feuchtigkeit ausgesetzt sind und sie nicht von Schmutz oder anderen Elementen blockiert werden.

• Wetterfest bedeutet lediglich, dass die Kamera unter Bedingungen wie Regen und Schnee funktionieren kann. Das bedeutet jedoch nicht, dass sie unter Wasser arbeiten kann.

• Montieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt das Objektiv treen können.

• Die Kamera kann unter extrem kalten Bedingungen bis zu -25°C arbeiten, da sie bei der Stromverbindung Wärme erzeugt. So können Sie die Kamera einige Minuten lang in Innenräumen einschalten, bevor Sie sie im Freien installieren. Montagetipps Installation der Kamera Bohren Sie Löcher gemäß der Lochschablone. Befestigen Sie den Montagesockel mit den im Lieferumfang enthaltenen Befestigungsschrauben. HINWEIS: Verwenden Sie bei Bedarf die im Lieferumfang enthaltenen Dübel. HINWEIS: Ziehen Sie das Kabel durch die Kabelkerbe auf dem Montagesockel durch.

1Deutsch Deutsch21 22 Um das beste Sichtfield zu erhalten, lösen Sie den Einstellknopf auf der Sicherheitshalterung und drehen Sie die Kamera. Schrauben Sie den Einstellknopf fest, um die Kamera zu befestigen.

Fehlerbehebung Wenn die Kamera nicht einzuschalten ist, bitte versuchen Sie die folgenden Lösungen:

• Bitte stellen Sie sicher, dass Ihre Kamera richtig mit dem Strom versorgt wird. Die PoE-Kamera sollte über einen PoE-Schalter/Injektor, Reolink NVR oder einen 12V-Stromadapter mit dem Strom versorgt werden.

• Wenn die Kamera an ein PoE-Gerät wie obengenannt angeschlossen ist, schließen Sie sie dann an einen anderen PoE-Anschluss an und prüfen Sie, ob die Kamera eingeschaltet werden kann.

• Versuchen Sie noch einmal mit einem anderen Ethernet-Kabel. Wenn dies nicht funktioniert, wenden Sie sich bitte an den Reolink-Support: https://support.reolink.com/. Wenn das Bild der Kamera unscharf ist, versuchen Sie bitte die folgenden Lösungen:

• Prüfen Sie, ob sich Schmutz, Staub oder Spinnweben auf das Kameraobjektiv befindet. Reinigen Sie bitte das Objektiv mit einem weichen, sauberen Tuch. Die Kamera ist nicht einzuschalten Bilder sind unscharfDeutsch Deutsch23 24 Spezifikationen

• Richten Sie die Kamera auf einen gut beleuchteten Bereich, weil die Lichtverhältnisse die Bildqualität stark beeinussen könnten.

• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.

• Herstellen Sie die Werkseinstellungen der Kamera wieder und überprüfen Sie noch einma. Wenn dies nicht funktioniert, wenden Sie sich bitte an den Reolink-Support: https://support.reolink.com/. Wenn der Scheinwerfer Ihrer Kamera nicht eingeschaltet werden kann, versuchen Sie bitte die folgenden Lösungen:

• Stellen Sie sicher, dass das Spotlight auf der Seite Geräte-Einstellungen über Reolink App/Client aktiviert ist.

• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.

• Stellen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie die Einstellungen für das Scheinwerferlicht erneut. Wenn dies nicht funktioniert, wenden Sie sich bitte an den Reolink-Support: https://support.reolink.com/. Hardware Features Spotlight kann nicht eingeschaltet werden Konformitätserklärung Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können. Weitere Informationen finden Sie unter: https://reolink.com/fcc-compliance-notice/. FCC-Konformitätserklärung HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B, entsprechend Teil 15 der FCC- Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei einer häuslichen Installation bieten. Stromversorgung: Durch PoE (802.3af) / DC 12V Tag/Nacht Modus: Auto-Umschaltung Betriebstemperatur: -10°C to 55°C (14°F to 131°F) Betriebsfeuchtigkeit: 10%-90% Witterungsbeständigkeit: IP66 Weitere Spezifikationen finden Sie unter https://reolink.com/. AllgemeinDeutsch Deutsch25 26 Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht über den Hausmüll entsorgt werden darf. Um mögliche Umwelt-oder menschlicheGesundheitsschäden durch unkontrollierte Entsorgung von Abfällen zu vermeiden, bitte recyceln Sie die Produkte verantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoen zu fördern. Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Rückgabe und Sammelsysteme oder kontaktieren Sie den Händler, bei welchem Sie das Produkt gekauft haben. Ihr Händler kann das Produkt dem umweltverträglichen Recycling zuführen. Korrekte Entsorgung dieses Produkts Reolink erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/30/EU entspricht. Vereinfachte EU-Konformitätserklärung 2-Jahre eingeschränkte Garantie ist für dieses Produkt verfügbar. Mehr Infos: https://reolink.com/warranty-and-return/. Garantiebestimmun HINWEIS: Wir hoen, dass Ihnen der Neukauf gefällt. Wenn Sie mit dem Produkt nicht zufrieden sind und es zurückgeben möchten, dann empfehlen wir Ihnen, die Kamera vor der Zurückgabe auf die Durch die Verwendung der in das Reolink-Produkt integrierten Produktsoftware stimmen Sie den Bestimmungen dieses Endbenutzer-Lizenzvertrags („EULA“) zwischen Ihnen und Reolink zu. Weitere Informationen: https://reolink.com/eula/. Endbenutzer-Lizenzvertrag Die Nutzung des Produkts unterliegt Ihrer Zustimmung zu AGB und Datenschutzrichtlinien auf: https://reolink.com/de/. AGB & Datenschutz werkseitigen Standardeinstellungen zurückzusetzen und die eingelegte SD-Karte herauszunehmen.schädliche Störungen bei einer häuslichen Installation bieten.Français Français27 28 Contenu de la boîte 28 Introduction de caméra 29 Diagramme de connexion 30 Configurer la caméra 31 Monter la Caméra 32 Dépannage 35 Spécifications 36 Avis de conformité 37 Contenu de la boîte Vis (dans l’emballage) Caméra Couvercle étanche Câble Ethernet Signe de surveillance Guide de démarrage rapide Gabarit de perçage des trous de xation Contenu FRFrançais Français29 30 VGAHDMIUSB AUDIO OUT DC 48V
