BEDIENUNGSANLEITUNG RLK81200B4A REOLINK

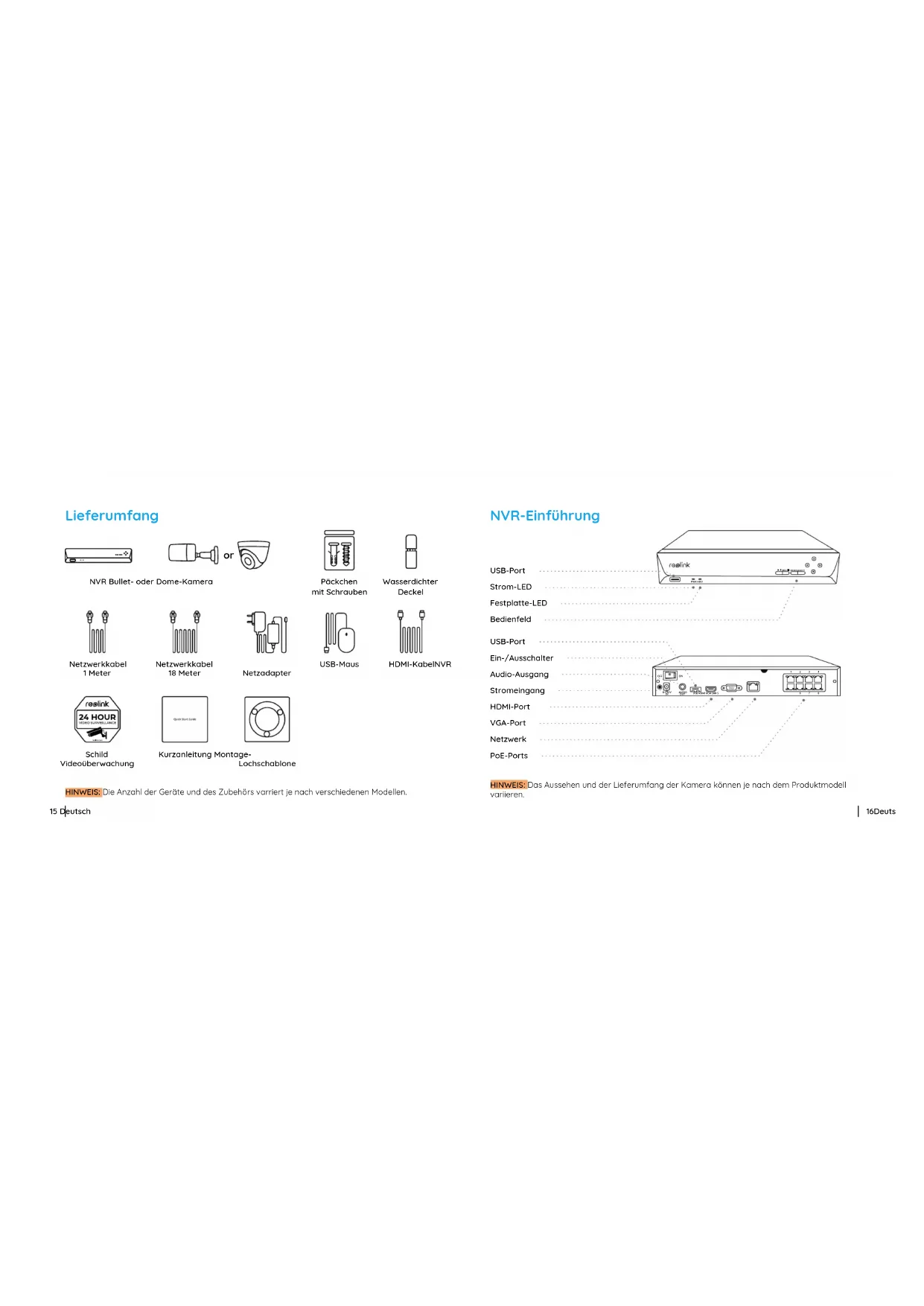

PWR HDD ALL MENU SELECT 16Deutsch 15 Deutsch NVR-Einführung USB-Port Strom-LED Festplatte-LED Bedienfeld USB-Port Ein-/Ausschalter Audio-Ausgang Stromeingang HDMI-Port VGA-Port Netzwerk PoE-Ports Lieferumfang HINWEIS: Die Anzahl der Geräte und des Zubehörs varriert je nach verschiedenen Modellen. HINWEIS: Das Aussehen und der Lieferumfang der Kamera können je nach dem Produktmodell variieren. HDMI-KabelNVR Netzadapter USB-Maus NVR Bullet- oder Dome-Kamera Schild Videoüberwachung Wasserdichter Deckel Päckchen mit Schrauben Netzwerkkabel 18 Meter Kurzanleitung Montage- Lochschablone Netzwerkkabel 1 Meter or18Deutsch17 Deutsch Kameras-Einführung Montagesockel Spotlight Tageslichtsensor Infrarot-Scheinwerfer Objektiv Internes Mikrofon Lautsprecher Wasserdichter Deckel Netzwerkkabel Reset-Taste Strom (Optional)

• Zum Zurücksetzen auf die Werkseinstellungen ca. 10 Sekunden lang drücken. Montageplatte Metallgehäuse Infrarot-Scheinwerfer Objektiv Tageslichtsensor Wasserfester Deckel Netzwerk-Kabel Reset-Taste Stromanschluss (optional)

• Drücken und für 10 Sekunden halten zur Wiederherstellung der Werkeinstellungen. SpotlightEs wird empfohlen, dass Sie alle Teile anschließen und versuchen, das System vor der endgültigen Installation laufen zu lassen, um sicherzustellen, dass alle Komponenten ordnungsgemäß funktionieren können. Diagramm für Anschluss Schließen Sie den NVR (LAN-Port) mittels eines Ethernet-Kabels an den Router an. Danach verbinden Sie die Maus mit dem USB-Port des NVRs. Schließen Sie den NVR mittels eines VGA-oder HDMI-Kabels an den Bildschirm an. HINWEIS: VGA-Kabel ist nicht im Lieferumfang enthalten. 20Deutsch 19 Deutsch

• In diesem Abschnitt werden verschiedene Kameratypen vorgestellt. Bitte überprüfen Sie die im Paket enthaltene Kamera und die Details aus der oben gegebenen entsprechenden Einführung.

• Das Aussehen und der Lieferumfang der Kamera können je nach dem Produktmodell variieren. Lautsprecher Eingebautes Mikrofon 1Schließen Sie die Kameras an die PoE-Ports des NVRs an. Schließen Sie den NVR an eine Steckdose an und schalten Sie den Stromschalter ein. Einrichtung des NVR Systems Ein Setup-Wizard wird Sie durch den Konfigurationsprozess des NVR Systems führen. Bitte stellen Sie ein Passwort für Ihren NVR ein (für den Erstzugri) und befolgen Sie den Wizard, um das System zu konfigurieren. HINWEIS: Das Passwort sollte mindestens 6 Zeichen enthalten. Es wird empfohlen, das Password aufzuschreiben und es an einem sicheren Ort zu bewahren. Zugri auf den NVR über Smartphone oder PC Laden Sie die Reolink App oder den Client herunter und starten Sie sie. Dann befolgen Sie die Anweisungen, um auf den NVR zuzugreifen.

• PC Scannen zur Installation der Reolink App. Download-Pfad: Gehen Sie auf https://reolink.com/de > Support > App & Client. 22Deutsch 21 Deutsch Reset ButtonDC Power Network (LAN)

4Kein Videoausgang auf dem Bildschirm Fehlerbehebung Wenn es keinen Videoausgang von Reolink NVR auf dem Bildschirm gibt, versuchen Sie bitte die folgenden Lösungen:

• Die TV-/Monitor-Auflösung muss mindestens 720p oder höher sein.

• Vergewissern Sie sich, dass der NVR eingeschaltet ist.

• Überprüfen Sie die HDMI-/VGA-Verbindung oder wechseln Sie zum Test ein anderes Kabel oder einen anderen Monitor. Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com Fehler beim Zugri auf den PoE-NVR aus der Ferne Wenn Sie keinen Zugri auf den PoE-NVR aus der Ferne über Smartphone oder PC haben, versuchen Sie bitte die folgenden Lösungen:

• Vergewissern Sie sich, dass Sie lokal auf das NVR System zugreifen können.

• Gehen Sie zu NVR Menü -> Netzwerk -> Erweitert und vergewissern Sie sich, dass UID Aktivieren ausgewählt ist. Bitte schließen Sie Ihr Smartphone oder Ihren PC über dasselbe Netzwerk (LAN) Ihres NVRs an und prüfen Sie, ob Sie eine Website besuchen können, um zu überprüfen, Fehler beim lokalen Zugri auf den PoE-NVR Wenn Sie keinen lokalen Zugri auf den PoE-NVR über Smartphone oder PC haben, versuchen Sie bitte die folgenden Lösungen:

• Schließen Sie den NVR (LAN-Port) mittels eines Netzwerkkabels an Ihren Router an.

• Wechseln Sie ein anderes Ethernet-Kabel oder schließen Sie den NVR an andere Ports des NVRs an.

• Gehen Sie zu Menü -> System -> Maintenance und herstellen Sie alle Einstellungen wieder. Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com Tipps für die Installation der Kameras

• Richten Sie die Kamera nicht auf Lichtquelle.

• Richten Sie die Kamera nicht auf das Glasfenster. Es kann sonst zu schlechter Bildqualität führen, da das Fenster durch Infrarot-LEDs, Umgebungslichter oder Statuslichter geblendet wird.

• Platzieren Sie die Kamera nicht in einem Schattenbereich und richten Sie sie nicht auf einen gut beleuchteten Bereich. Es kann sonst zu schlechter Bildqualität führen. Um eine optimale Bildqualität zu gewährleisten, müssen die Lichtverhältnisse sowohl für die Kamera als auch für das Aufnahmeobjekt gleich sein.

• Um eine bessere Bildqualität zu gewährleisten, wird empfohlen, das Objektiv mit einem weichen Tuch von Zeit zu Zeit zu reinigen.

• Achten Sie darauf, dass die Stromanschlüsse nicht direkt dem Wasser oder der Feuchtigkeit ausgesetzt sind und sie nicht von Schmutz oder anderen Elementen blockiert werden.

• Wetterfest bedeutet lediglich, dass die Kamera unter Bedingungen wie Regen und Schnee funktionieren kann. Das bedeutet jedoch nicht, dass sie unter Wasser arbeiten kann.

• Montieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt das Objektiv treen können.

• Die Kamera kann unter extrem kalten Bedingungen bis zu -25°C arbeiten, da sie bei der Stromverbindung Wärme erzeugt. So können Sie die Kamera einige Minuten lang in Innenräumen einschalten, bevor Sie sie im Freien installieren. 24Deutsch 23 DeutschHINWEIS: Wir hoen, dass Ihnen der Neukauf gefällt. Wenn Sie jedoch mit dem Produkt nicht zufrieden sind und eine Rücksendung planen, empfehlen wir Ihnen dringend, die eingelegte Festplatte vor der Rücksendung zu formatieren. Kamera Nachtsicht: 30 Meter/100 Fuß Tag/Nacht Modus: Auto-Umschaltung Betriebstemperatur: -10°C bis 55°C (14°F bis 131°F) Betriebsfeuchtigkeit: 10% - 90% Witterungsbeständigkeit: IP66 Weitere Spezifikationen finden Sie unter https://reolink.com/. ob ein Internetzugang verfügbar ist.

• Bitte starten Sie Ihren NVR und Router neu und versuchen Sie noch einmal. Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com Spezifikationen Dekodierung-Auflösung: 12MP/8MP/5MP/4MP/3MP/1080p/720p Betriebstemperatur: -10°C bis 45°C Größe: 260 x 41 x 230mm Gewicht: 2.0kg NVR Konformatitätserklärung FCC-Konformitätserklärung Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können. Weitere Informationen finden Sie unter: https://reolink.com/fcc-compliance-notice/. Reolink erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/30/EU entspricht. Vereinfachte EU-Konformitätserklärung Korrekte Entsorgung dieses Produkts 2-Jahre eingeschränkte Garantie ist für dieses Produkt verfügbar, die nur gültig ist, wenn es im oziellen Reolink Store oder einem von Reolink autorisierten Wiederverkäufer gekauft wurde. Mehr Infos: https://reolink.com/warranty-and-return/. Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht über den Hausmüll entsorgt werden darf. Um mögliche Umwelt-oder menschliche Gesundheitsschäden durch unkontrollierte Entsorgung von Abfällen zu vermeiden, bitte recyceln Sie die Produkte verantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoen zu fördern. Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Rückgabe und Sammelsysteme oder kontaktieren Sie den Händler, bei welchem Sie das Produkt gekauft haben. Ihr Händler kann das Produkt dem umweltverträglichen Recycling zuführen. Garantiebestimmung Die Nutzung des Produkts unterliegt Ihrer Zustimmung zu AGB und Datenschutzrichtlinien auf: https://reolink.com/de/. Nicht in Reichweite von Kindern aufbewahren. Durch die Verwendung der in das Reolink-Produkt integrierten Produktsoftware stimmen Sie den Bestimmungen dieses Endbenutzer-Lizenzvertrags („EULA“) zwischen Ihnen und Reolink zu. Weitere Informationen: https://reolink.com/eula/. AGB & Datenschutz Endbenutzer-Lizenzvertrag 26Deutsch25 DeutschContenu Contenu de la boîte Introduction de NVR Introduction de Caméras Diagramme de connexion Configurer le système NVR PoE Dépannage Spécifications Avis de conformité
