BEDIENUNGSANLEITUNG 17 ADURO

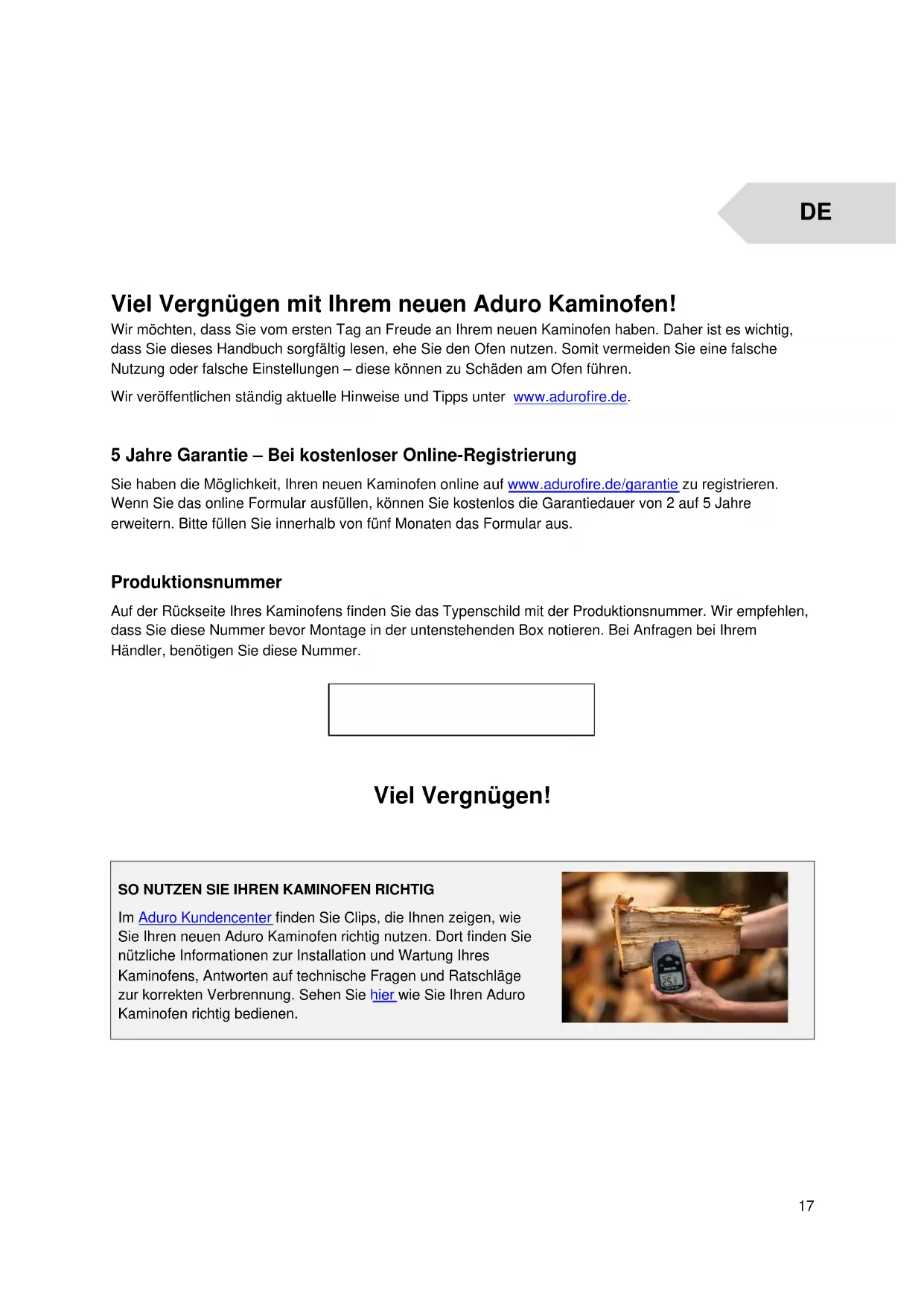

Viel Vergnügen mit ihrem neuen Aduro Kaminofen!
Wir möchten, dass Sie vom ersten Tag an Freude an Ihr neu den Kaminofen haben. Daher ist es wichtig, dass Sie diesen Handbuch sorgfältig lesen, ehe Sie den Ofen nutzen. Somit vermeiden Sie eine falscheutzung oder falsche Einstellungen – diese können zu Schäden am Ofen führen.
Wir veröffentlichen ständig aktuelle Hinweise und Tipps unter www.adurofire.de.
5 Jahre Garantie - Bei kostenloser Online-Registriierung
Sie haben die Möglichkeit, ihren neuen Kaminofen online auf www.adurofire.de/garantie zu registrieren. Wenn Sie das online Formular ausfüllen, können Sie kostenlos die Garantiedauer von 2 auf 5 Jahre erweitern.itte fullen Sie innerhalb von fuf Monaten das Formular aus.
Produktionsnummer
Auf der Rückseite Ihres Kaminofens finden Sie das Typenschild mit der Produktionsnummer. Wir empfehlen, dass Sie diese Nummer bevor Montage in der unterstehenden Box notieren. Bei Anfragen bei Ihr Handler, benötigen Sie diese Nummer.
Viel Vergnügen!
SO NUTZEN SIE IHREN KAMINOFEN RICTIG
Im Aduro Kundencenter finden Sie Clips, die Ihnen zeigen, wie Sie ihren neuen Aduro Kaminofen richtig nutzen. Dort finden Sie nützliche Informationen zur Installation und Wartung Ihres Kaminofens, Antwerten auf technische Fragen und Ratschlage zur korrekten Verbrennung. Sehen Sie hier wie Sie ihren Aduro Kaminofen richtig bedienen.
1. Allgemeines
1.1 Zulassungen
Aduro 17 wurde nach europäischen Normen und Richtlinien hergestellt (EN13240, NS3058 und Ecodesign 2022) und ist damit für die Installation und Verwendung in Europa zugelassen. Die Herstellung wird einer gleichzeitigen externen Qualitätssicherung unterzogen. DoP (Declaration of Performance) finds Sie auf www.adurofire.de/download.
1.2 Technische Daten
| Aduro 17 | Data |
| Nennwärmeleistung | 7 kW |
| Rauchabgang, Durchmesser | Ø150 mm oben/hintren |
| Außenabmessungen (HxBxT) | 98,2 x 50 x 45,3 cm |
| Höhe Rauchstutzen über dem Boden | 96,1 cm |
| Abstand vom Boden zur Mitte des hinteren Ausgangs | 86,5 cm |
| Abstand von der Mitte des Rauchstutzens bis zur Hinterkante des Ofens | 20,3 cm |
| Gewicht | 108 kg |
| Material | Stahl / Boden aus Gusseisen |
| Brennstoffe | Scheitholz |
| Länge Brennmaterial max. | 39 cm |
| Konvektionsofen | ✓ |
| Primäre, sekundäre und tertiary Luftzufuhr | ✓ |
| Scheibensprülung | ✓ |
| Aschkasten | ✓ |
| Wirkungsgrad | 78 % |
| Energieeffizienzindex | 104,1 |
| Energieeffizienzklasse | A |
| Schornsteinzug | 12 Pa |
| Maximale Aufgabemenge pro Stunde (Holz) | Ca. 3,1 kg |
| Ruumheizvermögen in Gebäuden mit | |
| - Optimaler Isolierung | 150 m² |
| - Durchschnittlicher Isolierung | 100 m² |
| - Schlechter Isolierung | 60 m² |
1.3 Heimtransport
Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser immer aufrechtstehend transportiert werden. Wenn Sie ihren Kaminofen transportieren, achten Sie darauf, dass er sich in einer aufrechten Position befindet. Sollten Sieihn hinlagen wollen ist es wichtig, dass Sie alle lockeren Teile aus der Brennkammer entfernen (gusseisernes Rost, Leitblech, lockere feuERfeste Ziegeln). Alternativ konnen Sie die Isoliersteine sowie den Gusseisenrost in der Brennkammer liegen halten und danach mit überschussigem Verpackungsmaterial auffullen, damit die losen Teile festgehalten werden.itte das Holz von der Verpackung beim ersten Anzünden verwenden. Die Plastikverpackungitte wegwerfen.
2. Montage des Kaminofens
Sie dürfen gern selbst ihren Kaminofen montieren – vor der Montage empfehlen wir jedoch, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Fragen Sie evtl. ihren Handler um Rat über die Montage. Beachten Sie, dass Sie für die Einhaltung der geltenden Anforderungen verantwortlich sind.
Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ohnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäß Anschluss überprüfen. Nahere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.
Sie dürfen den Kaminofen nicht verwenden, bevor er von ihrem örtlichen Schornsteinfeger überprüft und abgenommen wurde.

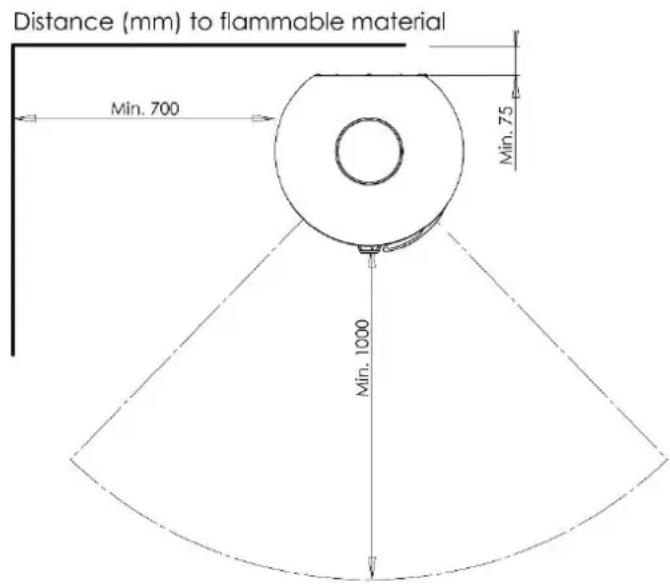

2.1 Positionierung des Kaminofens / Abstandsvorschriften
Nur wenn der Ofen gegen brennbares Material aufgestellt wird, gibt es Ansprüche zu Abstand. Sehen Sie die unterstehende Illustration und das Schema:
| Abstand zum brennbaren Material | |||
| Abstand halten | Abstand seitlich | Abstand über | Möblierungsabstand |
| 7,5 cm | 70 cm | 50 cm | 100 cm |
Das Einhalten von Abständen ist nur dann erforderlich, wenn der Ofeniben brennbarem Material aufgestellt wird. Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt.
Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht-brennbarem Material bestehen. Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z.B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht-brennbare Unterlage vorgesehen werden. Die Mindestgroße dieser Unterlandige ist in den einschlagigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht-brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Feuerraumöffnung gedeckt werden.
Die geltenden Bauvorschriften müssen eingehalten werden. Dazu zählt das Verbauen eines Rauchrohres mit CE-Zertifizierung –这点es muss damit den vorgegebenen Abstand zu brenbarem Material einhalten.
Der Kaminofen muss auf einem Boden mit ausreichender Tragkraft aufgestellt werden. Erfüllt der Aufstellungsordine Voraussetzung nicht, muss mit Blick auf die Tragfähigkeit nachgebessert werden, z.B. mit einer belastungsverteilenden Bodenplatte.
2.2 Rohranschluss
Der Rauchrohrausgang des Aduro 17 ist werkseitig fur eine Montage nach obenVBorbereitet. Soll das Rauchrohr nach hinten gefuhrt werden, genugt es, die uber der hinteren Ausgangsoffnung liegende Deckplatte hereauszulosen. Die Deckplatte kann dann auf den oberen Rauchrohrausgang geegt werden AbschlieBend wird eine Zierplatte auf den Topausgang geegt. Diese wird im Aschekasten des Ofens mitgeliefert. Aduro Kaminofen benotigen ein Rauchrohr mit einem Durchmesser von 150~mm
2.3 Anschluss an einen gemauerten Schornstein
Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der hintere Rauchabzug oder ein gebogenes Rauchrohr benutzt werden. Nach der Ausmessung muss ein Loch im SchornsteinVBoreitet werden, in dem die Mauerbuchse eingesteckt wird. Schlieben Sie das Loch mit Kaminmortel. Schlieblich werden Kaminofen sowie das Rauchrohr richtig platziert. Legen Sie eine dulle Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss 5-10 cm in die Mauerbuchse einstecken - es darf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unterstehende Illustration). Wird der hintere Rauchabgang verwendet, kann eine dulle Dichtung zwischen Rauchrohrstutzen und Rauchrohr gelegt werden.
Bauart 1 (selbstschließebende Tur)
Der Aduro 17 ist Bauart 1 und damit für die Mehrfachbelegung zugelassen. Der Feuerraum muss sowohl bei Betrieb wie bei Nicht-Nutzung geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumür ist selbstschließend. Sie darf
nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfbstschließfunktion wird durch eine in der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.
Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn
- das Gerät nur mit geschlossenen Türen betrieben wird.
die Tur(en) sowie alle Einstelleinrichtungen des Gerats zu schlieben sind, sobald das Gerät außer Betrieb ist.
Wie entferne ich die Bauartfeder? (nur bei Einfachbelegung)
- Wenn Sie die Bauartfeder entfernen, können Sie die alte mit einer Zange durchkneifen. Hierbei sollen den Sie die Feder mit einer kleinen Zange fixieren, oder sie mit einem Lappen, Polster oder Ahnlichem abdecken, da die Teile nach dem Durchschniden direkt aus der Fassung springen können.
- Beachten Sieitte, dass die Feder unter Spannung steht, wenn die Tur geoffnet wird, weshalb Si esch während des Entfernens selbst schutzen sollenn.
- Schlieben Sie anschließend das Loch im Ofen mit der beigelegten Schneideschraube.

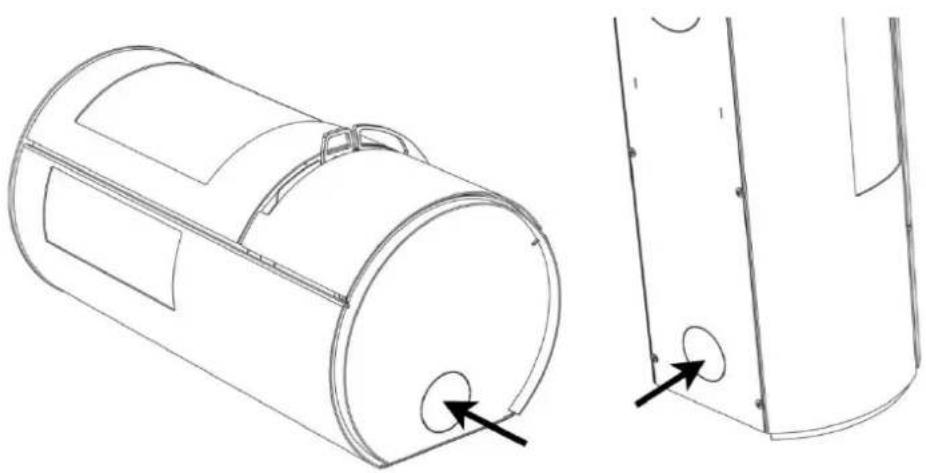

2.4 Externe Verbrennungsluftzufuhr
Alle Kaminöfen brauchen konstante Luftzufahr, um eine reine und effektive Verbrennung zu sichern. Dies ist oft ein Problem in neuen und energieeffizienten Häusern, die sehr luftdicht sind. Deswegen ist Aduro 17 mit externer Verbrennungsluftzufahr ausgestattet, damit dem Kaminofen die notwendige Verbrennungsluft zugeführ wird. Die Verbrennungsluft wird durch einen Kanal von außen zugeführ. Der Kanal wird am Stutzen unter der Brennkammer angeschlossen. Der Kaminofen besteht bei der Verbrennung von Holz bis zu 25m^3 Frischluft pro Stunde. Die Zuluftöffnung muss immer frei liegen.
Der Stutzen des Kaminofens hat einen äußerten Diameter von 78 mm und dazu wird ein Rauchrohr von Ø80 mm benutzt. Ist die Zuluftleitung länger als 100 cm oder hat Winkel oder Kurven, vermindert sich die Fordermenge entscheidend. Auch Unterdruck auf der windgeschützten Seite des Hauses kann negativen Einfluss auf die Luftversorgung haben. Daher muss der Durchmesser der Leitung ab 100 cm Länge auf 100 mm erweitert werden. Es kann auch nötig werden, den Schornsteinzug zu erhöhen. Dies kann über den Aduro Draft Optimizer erreicht werden. Sie konnen leicht prüfen, ob die externe Luftzufuhr ausreicht: Öffnen Sie das dem Ofen nachstgelegene Fenster, schreiben die externe Luftzufuhr und zünden Feuer im Ofen an. Ist die Verbrennung anders als gewöhnlich, reicht die externe Luftzufuhr nicht aus.
Der Kaminofen ist davonVBoreitet, dass das Rohr mit externer Luftzufuhr unter hinten auf dem Ofen oder unter dem Ofen herausgenommen werden kann (sehen Sie die unterstehende Illustration):
Möchten Sie den Ofen ohne externe Luftzufuhr nutzen, ist es wichtig, die Abdeckplatte über dem externen Luftzugang Herauszulösen.

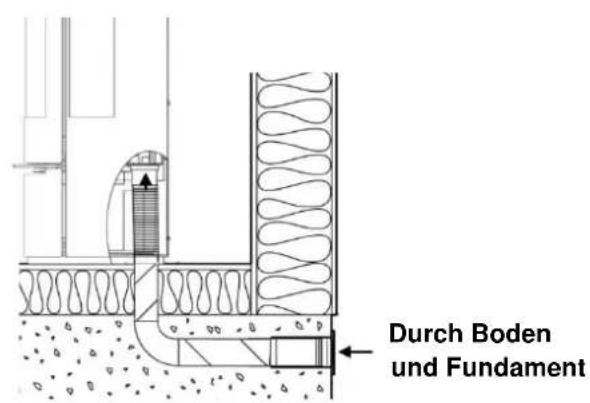

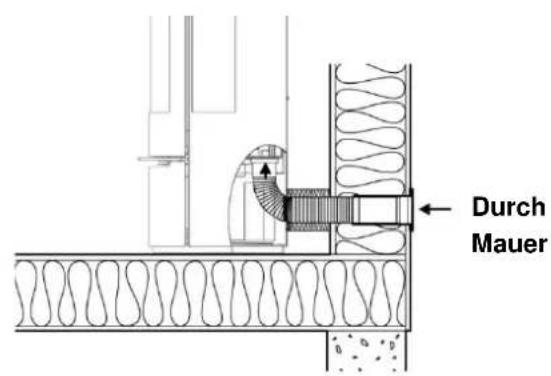

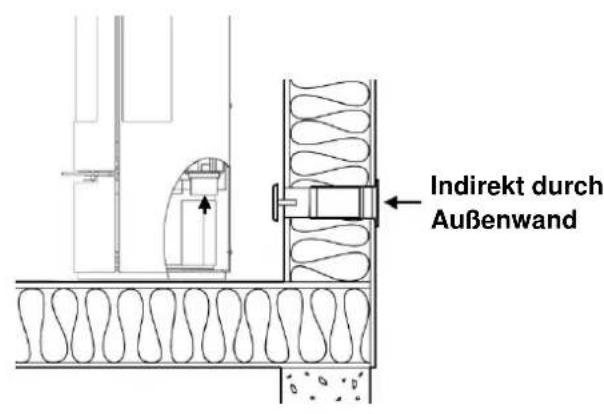

2.5 Installationsmöglichkeiten
Der Kaminofenarfndichtauf folgendeWeise installiert werden:

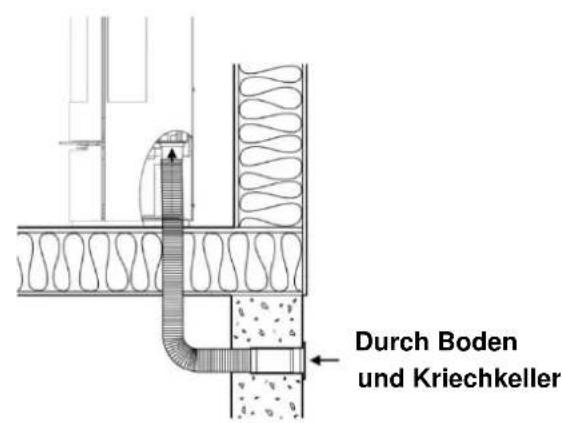

Über einen feuchten Kriechkeller:
Wenn Luft über einen feuchten Kriechkeller gezogen wird, erhalten Sie keine ausreichende Luftversorgung.

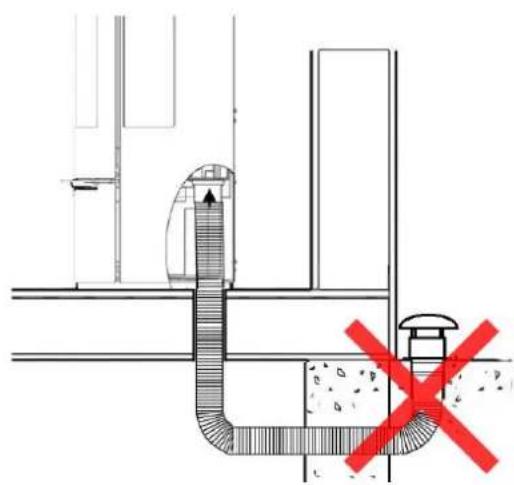

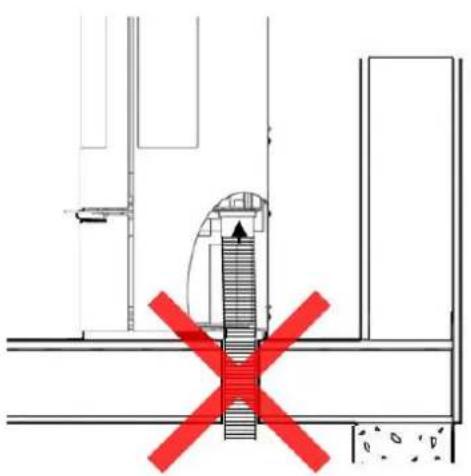

Mit aufsteigender Luftzufuhr:
Wird die Zuluft über ein aufsteigendes Rohr geführt, steigt der Luftwiderstand und der Ofen Funktioniert nicht korrekt.
3. Heizen im Kaminofen
Wichtige Warn- und Sicherheitshinweise
- Der Kaminofen wird heiz beim Gebrauch. Verwenden Sie den Kaminofen mit großer Vorsicht.
- Bewahren Sie niemals leichtentzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
- Verwenden Sie niemals leichtentzündliche Flüssigkeiten zum Anzünden des Kaminofens.
- Eine Schwelbefeuerung, d.h. eine Befeuerung mit stark verringerter Luftzufuhr, bewirkt eine schlechte Verbrennung mit hohen Emissionen sowie einen niedrigen Wirkungsgrad. Im schlimmsten Fall kann eine rasche Gasentzündung staatfinden, die zu Schaden am Kamin
- Leeren Sie niemals den Aschekasten, wenn der Kaminofen noch heiz ist. Achten Sie daraufuf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgegangen ist, Glut in der Asche befinden kann. Warten Sie damit, den Aschekasten zu leeren, bis es keine Glutsicht in der Asche gibt.
- Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend des Anzündens kann die Tur die ersten paar Minuten angeleht werden.
- Wird Brennholz in den bereits warmen Ofen gelegt, muss die Primäreluft immer geöffnet werden. Das Holz muss binnen 2-3 Minuten brennen. Ist dies nicht der Fall, muss man das Feuer mit Zündhifen entfachen.
- Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

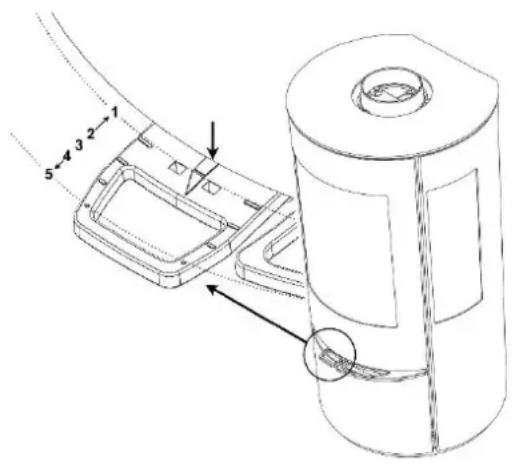

3.1 Schieber
Der Kaminofen ist mit einem Schieber unter der Tur versieht, der die Verbrennungsluft reguliert: primäre, sekundäre und tertiäre Luftzufahr. Die Primäreluft zündet das Feuer, die Sekundärluft hält das Feuer aufrecht, und die Tertiärluft sorgt für die Verbrennung der Rauchgasse. Wenn der Ofen gefeuert wird, muss dem Ofen immer sekundäre und tertiäre Luft zugeführrt werden.
Mit dem Schieber konnen Sie den Ofen an dem Schornsteinzug und dem gewünschten Wärmeeffekt anpassen. Je länger der Schieber Herausgezogen wird,esto mehr Luft wird zugeführrt und desto krättiger wird die Verbrennung. Unterstehende Illustration zeigt, wie viel Luft bei den verschiedenen Schiebereinstellungen zugeführrt wird. Benutzen Sie die Türkante,um die Position der Luftzufuhr abzulesen:
1: Primäre, sekundäre und tertiäre Luftzufuhr sind ganz offen. Diese Position kann mit dem Aduro-Schlüssel festgehalten werden. Der Schlüssel muss in den zwei Lächern festgesetzt werden.
2: Primäre Luftzufuhr ist geschlossen. Sekundäre und tertiäre Luftzufuhr sind ganz offen.
3: Primäre Luftzufuhr ist geschlossen, die sekundäre Luftzufuhr ist halbwegs geschlossen und die tertiäre Luftzufuhr ist gaz offen.
4: Primäre und sekundäre Luftzufuhr sind geschlossen. Tertiäre Luftzufuhr ist ganz offen.
5: Schieber ist ganz eingeschoben.
3.1.1 Sekundäre Luftzufuhr
Der Kaminofen Funktioniert unter normalen Umständen mit der Sekundärluft zwischen 60% und 100% offen. Der Schieberarfie no geschlossen sein, dass die Flammen ausgeben. Um eine saubere und effektive Verbrennung zu sichern, musse immer sightbare Flammen geben. Eine zu niedrige Luftzufuhr kann zu einer schlechten Verbrennung, hohen Emissionen sowie einem schlechten Wirkungsgrad fuhren. Die Scheibenspulung, die Rußablagerungen an der Frontglasscheibe verhindert, wird auch von der sekundären Luftzufuhr gesteuert.
Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW - muss die sekundäre Luftzuführ nach 45 Minuten, nach dem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen, und der Ofen brennt sauber mit Hilfe der tertiären Luftzuführ hinter in der Brennkammer.
3.1.2 Primäre Luftzufuhr
Wenn neues Holz eingelegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist, und es nötig ist, die primäre Luftzufuhr zwei Minuten zu öffnen, um die neuen Holzscheite anzuzüunden.
Um das Risiko zu reduzieren, dass Asche aus dem Ofen beim Nachlegen von Holz kommt, ist es eine gute Idee, der Schieber unter der Tur, eine Minute bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen hohenen Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.
Wenn der Kaminofen überforderd wird und mehr als ca. 3,1 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfarbt und später abfällt. Der Ofen kann später lackiert werden - dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.
3.2 Aduro-tronic
Die patentangemeldete Automatik Aduro-Tronic ist eine manuell zu bedienen mechaniische Startautomatik, die ohne Strom Funktioniert und automatisch die Verbrennungsluft reguliert. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic - und Sie können in Ruhe das Feuer, die effektive Verbrennung sowie eine Ersparing des Holzgebrauches bis zu 40% genießen (Lesen Sie mehr auf https://www.adurofire.de/aduro-kaminoefen/aduro-tronic-de/).
3.2.1 So bedieren Sie ihre Aduro-tronic

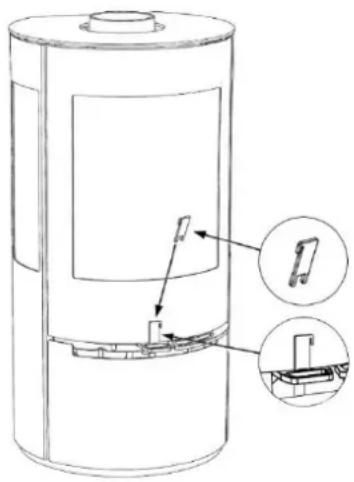

Beim Anzüden
Beim ersten Anfeuern des Kaminofens ist es wichtig, dem Feuer eine maximale Menge an Primäreluft zuzuführen. Zu dieserm Zweck kann der Primarschieber „zwangsgeöffnet" werden. Ziehen Sie den Primarschieber ganz hereaus und setzen Sie den beigelegten Aduro-Schlüssel dazwischen (sehen Sie die Illustration). Wenn der Kaminofen heiß ist und am Boden der Brennkammer eine Glutschicht entstanden ist, kann die Aduro-tronic auf die Automatik-Position gestellt werden, d.h. den Schlüssel wieder entfernen. Alternativ kann die Tür die ersten paar Minuten während des Anzündens angeleht werden (ohne Schlüssel).
Beim Befeuern
Immer wenn neues Holz nachgelegt wird muss binnen der ersten Minuten eine genau bemessene Menge Primäreluft zugeführrt werden. Es ist jedoch wichtig, dass diese Belüfung mit der Primäreluft nicht zu langle dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Sie aktivieren die Automatik durch ein Herausziehen des Primärschiebers, sobald neues Holz nachgelegt wird. Die Automatik schließt danach die Primäreluft.
Regulierung der Aduro-Tronic Automatik
Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von ca. 6 Minuten schließt. Diese Einstellung wurde beim Dänischen Technologischen Institut beim Test von Kaminöfen mit einem „Standardschornstein“, Brennholz in einer „Standardgroße" (Länge ca. 30 cm, Dicke ca. 10x10 cm) und mit einer maximalen Feuchtigkeit von 18% verwendet. In der Praxis können diese Verhältnisse tatsächlich variieren. Die Aduro-tronic lassst sich davon genau auf die Verhältnisse Ihres Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z.B., wenn Sie einen etwas engeren Schornsteinzug haben, ihre Holzscheite etwas größter sind oder Sie noch seltener nachlegen möchten), konnen Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschluss justieren, damit die Drosselung langsamer Goes. Drehen Sie die Schraube nach rechts, um die Schließzeit zu verlangern und nach links, um die Schließzeit zu verkurzen.
3.3 Heizanleitung
Der Kaminofen ist für intermittierende Verbrennung vorgesehen. Dies bedeutet, dass das Holz vollständig herunterbrennen muss, ehe Sie neues Holz nachlegen. Die Brennkammer darf nie über die „Max Load“-Linie besteht werden.
Um eine optimale Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt kräftigere Verbrennung als große Holzsche, da die Oberfläche größter ist, und dadurch wird mehr Gas freiogegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzsche eingelegt werden. Wenn einHigherer Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die ideale Wärmeleistung wird beim Einlagen von ca. 1,5 kg Holz pro Stunde erreicht.
Wenn Sie Probleme beim Anzünden des Kaminofens haben, oder das Feuer bereits nach kurzer Zeit wieder ausgeht, könnte es hierfür folgende Grunde geben:
- Das Brennholz ist nicht trocken genug. Der Feuchtigkeitsgehalt von Brennholz sollte 18% nicht übersteigen.
- Es besteht ein Unterdruck in Ihrm Haus.
- Der äußere Rauchabzug ist verruft. Dies kann besonders nach dem Schornsteinfegen auftreten. Kontrollieren Sie den Rauchabzug.
- Es wurde zu weniger Brennholz verwendet. Die Glut ist davon nicht stark genug und zu kalt, um die neue Ladung Brennholz zu entzünden.
Um ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.
3.4 Erste Inbetriebnahme
Der Ofen ist in wiederverwendbarer Verpackung verpackt. Das Holz konnen Sie eventuell in kleineren Stücken zersägen und beim ersten Anzüden verwenden. Der Plast muss in Übereinstimmung mit den nationalen Vorschriften bezüglich Entsorgung von Abfallen entsorgt werden.
Es kann vorkommen, dass die Rauchleitplatte aus Stahl sich während des Transports verzieht. Vergewissern Sie sich daher vor dem Gebrauch des Kaminofens, ob die Rauchleitplatte korrekt befestigt ist (durch die Haken oder - je nach Modell - durch die Schrauben), um eine optimale Verbrennung zu erhögbaren und die Verrußung des Glases zu vermeiden.
Beim ersten Anzüden des Ofens muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen, d.h., den Kaminofen langsam aufwärmen bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, hörtet beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüfung.
Darüber hinaus kann es vorkommen, dass in der Aufheiz- und Abkuhlphase laute metallische Gerausche auftreten. Dies ist auf die Materialspannung in beiden Phasen zurückzuführen.
Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden soll, muss die Tur leicht angeleht bleiben undarf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung an den Ofen klebt.
3.5 Anzüden und Anheizen
Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.
- Ziehen Sie den Schieber unter der Tur gaz heraus, damit die Primär-, Sekundär- und Tertiärluftzufahr ganz offen sind.
- Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und einzige Kleinere Holzstücke quer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.
- Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schlieben Sie dann die Tur. Wenn es klare sightbare Flammen gibt, und das Feuer gut brennt, schlieben Sie die primäre Luftzufahr unter der Tur (sehen Sie Punkt 3.1.2).
Die einzelnen Bedienungselemente werden öffers sehr heißt. Zur Bedienung im bereits Zustanditte die als Zubehör mitgelieferte „kalte Hand“ benutzen.
3.6 Brennmaterialien
Der Kaminofen ist für Holz und Holzbrikets geeignet. Das Bundes-Immissionsschutzgesetz schreibenkt vor, dass nur trockene naturbelassene Holzer (Feuchtingkeitsgehalt hochstens 18% ) als Brennstoff fur Kleinfeuerstätten verwendet werden dürfen. Der Feuchtingkeitsgrad des Brennholzes konnen Sie mit Hilfe eines Feuchtingkeitsmessers oder eines Spülmitteltestes bestimmen. Vorgehensweise des Spülmitteltests: Geben Sie einen Tropfen Spülmittel auf das eine Ende des Holzstückes und verreiben Sie den Tropfenleitung. Pusten Sie dann auf der gegenüberliegenden Seite kährig ins Holz. Bilden sich auf der Seite mit dem Spülmittel nun Seifenblasen, ist Ihr Holz trocken genug. Am besten geeignet sind Holzscheite von ca. 10 cm Durchmesser und max. 39 cm Länge. Beim Anwenden von zu feuchtem Holz wird der Wirkungsgrad des Ofens deutlich reduziert und die Partikelemission erhoht.
Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall)dürfen Kohlegruß, Feinhackschnittel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossile Brennstoffe dürfen auch nicht verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei
der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotte- und Metalteilen His Kaminofens und am Schornstein verursachen.
4. Schornstein
Um einen einwandfrei Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst konstant auf einem Wert von 10-14 Pascal (Pa) gemessen im Rauchrohr hinter dem Ofen gehalten werden. Der Kamin besteht unter optimalen Umständen (ohne Nutzung eines Zugoptimierers) einen Zug von zwischen 18 und 25 Pa. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstarke usw. beeinflübt wird, ist er im Jahresverlauf sehr unterscheidlich. Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so hoch sein, dass genugend Schornsteinzug entsteht. Wenn der empfohlene Schornsteinzug nicht erreicht wird, können Probleme mit Rauch durch die Tur entstehen.
| Datum zur Berechnung des Schornsteins | Holz |
| Abgastemperatur gemessen bei [20°C] | 341 |
| Förderdruck bei Nennwärmeleistung [mbar]/[Pa] | 0,12 / 12 |
| Abgasmassenstrom [g/s] | 6,4 |
4.1 Fehlender Zug im Schornstein
Sollten Sie feststellen, dass der Schornsteinzug sich nach der Installation verschlechtert hat, kann es sein, dass etwas im Schornstein den Rauchabzug blockiert. Kontrollieren Sie in thisem Fall den Schornstein und stellen Sie safer, dass er nicht von umstehenden Gebäuden oder Bäumen beeinträchtigt wird.
Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Schornsteinzug muss ausreichend sein, damit beim Anzünden eines kalten Ofens/Schornsteins eine ausreichende Verbrennung entstehen kann und es nicht zu Rauchentwicklung/Austritt im Ofen kommt.
Nach erfolglicher Anheizphase und steigender Temperatur im Ofen und im Kamin ist es wichtig, dass der Schornsteinzug stabil bei zwischen 18 und 25 Pascal liegt. Dies muss nach spätestens einer Stunde der Fall sein. Prüfen Sieitte den Schornsteinzug vor und 60 Minuten nach der Anheizphase. Nur mit den genannten Pascal-Werten ist eine saubere und stabile Verbrennung möglich.
Temperatur und Zugstarke des Ofens stehen in direktem Bezug zueinander. Besonderss im kalten Zustand kann der Zug im Kamin stark variieren. Daher wird empfohlen, den Kaminzug in warmen Zustand zu messen. Sollte der Schornsteinfeger damit einen ausreichenden Zug feststellen, die Heizleistung dennoch nicht ihren Erwartungen genugen, hilft es, die Anheizphase zu verlangern. Nutzen Sie dazu ein paar Zweige mit Anzünd-Hilfen, damit der Schornstein langsam und ausreichend aufwärmt. Nur so erhalten Sie einen optimalen Zu. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.
Ist es nicht möglich, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden, z.B. Aduro DraftOptimizer.
4.2 Schornstein und Rauch
Sollte Rauch aus dem Ofen oder dem vorderen Teil des Rauchrohres austreten, liegt dies wahrscheinlich an wechselnder Wetterlage. Unter bestimmten Voraussetzungen kann es zu einer Kälte-Blockade des Kamines kommt, die den natürlichen Zug stark beeinträchtigen kann. Dies kann besonder an kalten oder windigen Wintertagen passieren, oder wenn der Ofen länger Zeit nicht genutzt wurde.
Bei einer Kälte-Blockade des Schornsteins füllt sich die Brennkammer in der Anheizphase mit deutlich mehr Rauch als üblich. Diese tritt dann aus dem Ofen aus. Wenn der Kamin lange nicht genutzt wurde, empfehlen wir daher, den Ofen mit ein paar Zweigen langsam anzuheizen, um eine Kälte-Blockade zu vermeiden.
5. Wartung des Kaminofens
Alle Wartungsarbeiten am Kaminofen dürfen nur im kalten Zustand und bei gezogenem Stecker erfolgen.
Die Brennkammer
Die Vermiculite-Steine in der Brennkammer verschreiben nach einer gewissen Zeit und müssen ausgetauscht werden, sobald Risse größter als einen halben Zentimeter werden. Die Haltbarkeit der Platten hängt davon ab, wie oft und wie kräftig der Ofen in Gebrauch genommen wird. Sie können selbst die Platten austauschen. Sehen Sieitte www.aduroshop.de.
Glasscheibe
Nasses Holz, fehlender Zug im Schornstein sowie unkorrekte Bedienung des Ofens konnen Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit einem feuchten Lappen mit weniger Asche darauf zu reinigen. Sie konnen auch Reinigungsk Produkte verwenden, wie z.B. der Aduro Easy Clean Schwamm. Diese Schwamm weder zerkratzt noch beschädigt die Oberfläche des Glases und kann mehrmals verwendet werden. Wasser oder andere Reinigungsmittel sind nicht notwendig.
Es gehort zur regelmäßigen Wartung, die Glashalterungen und die Scharniere ab der Inbetriebnahme auf korrekten Sitz zu kontrollieren.
Dichtungen
Die Dichtungen rund um Glas und Tur konnen mit der Zeit verschleiben. Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenn sie ausgewechselt werden.
Asche
Entleeren Sie den Aschekasten, bevor er voll ist. Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher, das Feuer anzuzüunden.
Reinigung des Kaminofens
Die Oberfläche des Kaminofens ist mit einer hitzeresistenten Senotherm Farbe lackiert, welche am besten erhalten bleibt, wenn sie gelegentlich mit einem kleinen, weichen Staubsaugeraufsatz abgesaugt wird. Der Ofen kann auch mit einem trockenen, weichen Lappen abgestaubt werden. Verwenden Sie kein Spiritus oder andere Reinigungsmittel, da diese die Lackierung beschädigen.
Der Kaminofenarf nicht mit Wasser gereinigt werden. Sollte der Kaminofen Rost ausgesetzt sein,besteht die Gefahr von Rostbildung.
Das innere des Kaminofens sowie das Rauchrohr konnen durch die Tür und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der obere Isolierstein (Rauchleitplatte) kann entfern't werden. Um freiem Zugang zum oberen Teil des Kaminofens sowie dem Rauchrohr zu betrinnen, wird die Rauchleitplatte in Stahl abmontiert. Das Rauchrohr kann auch vom Kaminofen halten und gereinigt werden. Die Reinigung des inneren Kaminofens sowie des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch ofters benutzt wird, soll die Reinigung ofters vorgenommen werden. Der Schornsteinfeger oder ihren örtlichen Aduro GO-Partner konnen diese Reinigung ausfuhren, wenn dies gewünscht wird.
Oberfläche ausbessern
Aduro Kaminöfen sind mit hitzebeständigem Senotherm lackiert. Dieses hält bis 500 Grad Celsius. Bei Lackschäden kann dies mit Senotherm-Spray weniger und rückstandlos repariert werden. Sie erhalten das Spray bei ihrer Handel oder unter www.aduroshop.de.
Ersatzteile und unauthorisierte Änderungen
Es dürfen nur originale Ersatzteile für den Kaminofen benutzt werden. Jedi unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt. Auf www.aduroshop.de können Sie originale Ersatzteile für ihren Kaminofen kaufen.
6. Zubehör
Sie finden ein breites Angebot an Zubehör für Aduro Kaminöfen, die Ihr Kaminofen-Erlebnis komplett machen: Kaminbesteck, Holzkörbe, Schutzgitter, Brikettkästen und Ascheimer, Bodenplatten aus Glas und Stahl, Rauchrohre, Aduro Easy Fighterlighter – sowie Aduro Easy Clean-Produkte. Lesen Sie mehr unter www.aduroshop.de.
7. Gewährleistung
Sie haben ein zweijähriges Reklamationsrecht ab Kaufdatum. Der Kaufbeleg muss als Dokumentation bei einer Reklamation vorgelegt werden. Das Reklamationsrecht greift nicht bei falscher Installation und Nutzung des Ofens. Ebenso sind Verschleibeile nicht Bestandteil von Garantie oder Gewährleistung. Dazu zahlen Glasscheiben, Isoliersteine, Feuerroste, Dichtungen, Schienen, angemalte Oberflächen, Griffe usw.,
da diese dem normalen Verschleiß ausgesetzt sind. Diese Teile können Sie bei ihrem Handler oder www.aduroshop.de nachbestehen.
Es gilt grundsätzlich keine Garantie auf:
Schaden, die durch falsche Installation oder Nutzung des Ofens herrhren, z.B. Überhitzung sowie fehlende Wartung des Ofens
Abnehmbare- und Verschleibeite (Glasscheiben, Isoliersteine, Feuerroeste, Dichtungen, Schieren, angemalte Oberflächen, Griffe usw.), da diese dem tätiglichen Gebrauch unterliegen
Schaden aufgrund Kondenswassers in und um den Schornstein, zu viel oder weniger Schornsteinzug und fehlende Wartung/Reinigung
- Montagearbeiten während einer Reparation
- Transportkosten bei Reparatur
Schaden am Ofen, die durch auBere Einwirkung verursacht wurden oder Schaden, die der Ofen an anderen Gegenständen verursacht hat
8. Entsorgung Ihres Aduro Ofens
Wenn Sie ihren Kaminofen entsorgen, muss Metal, Vermiculite und keramisches Glas getrennt sortiert werden. Entsorgen Sie die Materialien nach den Regelungen der Recyclingsanlage vor Ort.
