| Produkttyp | Holzofen |
| Marke | Aduro |
| Modell | 9.3 Lux |
| Abmessungen (H x B x T) | 114 x 50 x 45,8 cm |
| Gewicht | 108 kg |
| Nennleistung | 6,0 kW |
| Wirkungsgrad | 80 % |
| Energieeffizienzklasse | A+ |
| Energieeffizienzindex | 108,9 |
| Brennstoff | Holz und Holzbriketts |
| Maximale Holzlänge | 39 cm |
| Rauchrohrdurchmesser | 15 cm (oben/hinten) |
| Material | Stahl |
| Konvektionstyp | Natürliche Konvektion |
| Luftzufuhr | Primär, Sekundär und Tertiär |
| Aduro-tronic-System | Automatische mechanische Regelung |
| Aschekasten | Ja |
| Mindestabstand zu brennbaren Materialien (Rückseite) | 7,5 cm |
| Mindestabstand zu brennbaren Materialien (Seiten) | 70 cm |
| Mindestabstand nach oben | 50 cm |
| Mindestabstand zu Möbeln | 100 cm |
| Empfohlener Kaminzug | 12 Pa |
| Maximale Holzmenge pro Befüllung | ca. 3,1 kg |
| Heizfläche (optimale Isolierung) | 150 m² |
| Garantie | 2 Jahre (durch Registrierung auf 5 Jahre erweiterbar) |
Häufig gestellte Fragen - 9.3 Lux ADURO
Benutzerfragen zu 9.3 Lux ADURO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Pfanne kostenlos im PDF-Format! Finden Sie Ihr Handbuch 9.3 Lux - ADURO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 9.3 Lux von der Marke ADURO.
BEDIENUNGSANLEITUNG 9.3 Lux ADURO
Rhein-Ruhr Feuerstätten Prüfstelle · Im Lipperfeld 34 b · 46047 Oberhausen
Rhein-Ruhr Feuerstätten Prüfstelle
DAkkS
Deutsche
中
D-PL-17727-03-00
Kontrolerklaring nr. RRF - 40 10 2214 - 2
Prøvens art
Prveih.t.DIN EN 13240
Genstand for prven:
Braendeovn Aduro 9 basis, Aduro 9-1, Aduro 9-2, Aduro 9-3, Aduro 9 pedestal, Aduro 9-4, Aduro 9 xtra heatshield und Aduro
Ordregiver:
Aduro A/S, Beringvej 17, DK - 8361 Hasselager
Nominal varmeydeise:
6.0kW
Stevemissionen:
28 mg/Nm³ ved 13% O₂ after CEN/TS15883, Annex A. 1 (DINplus metode)
OGC
75 mg/Nm³ ved 13% O₂ after CEN/TS15883, Kapitel 4
Virkningsgrad:
81.3%
CVR nr.: 28488602
P-nr.:1011141389
Prvningsresultater:

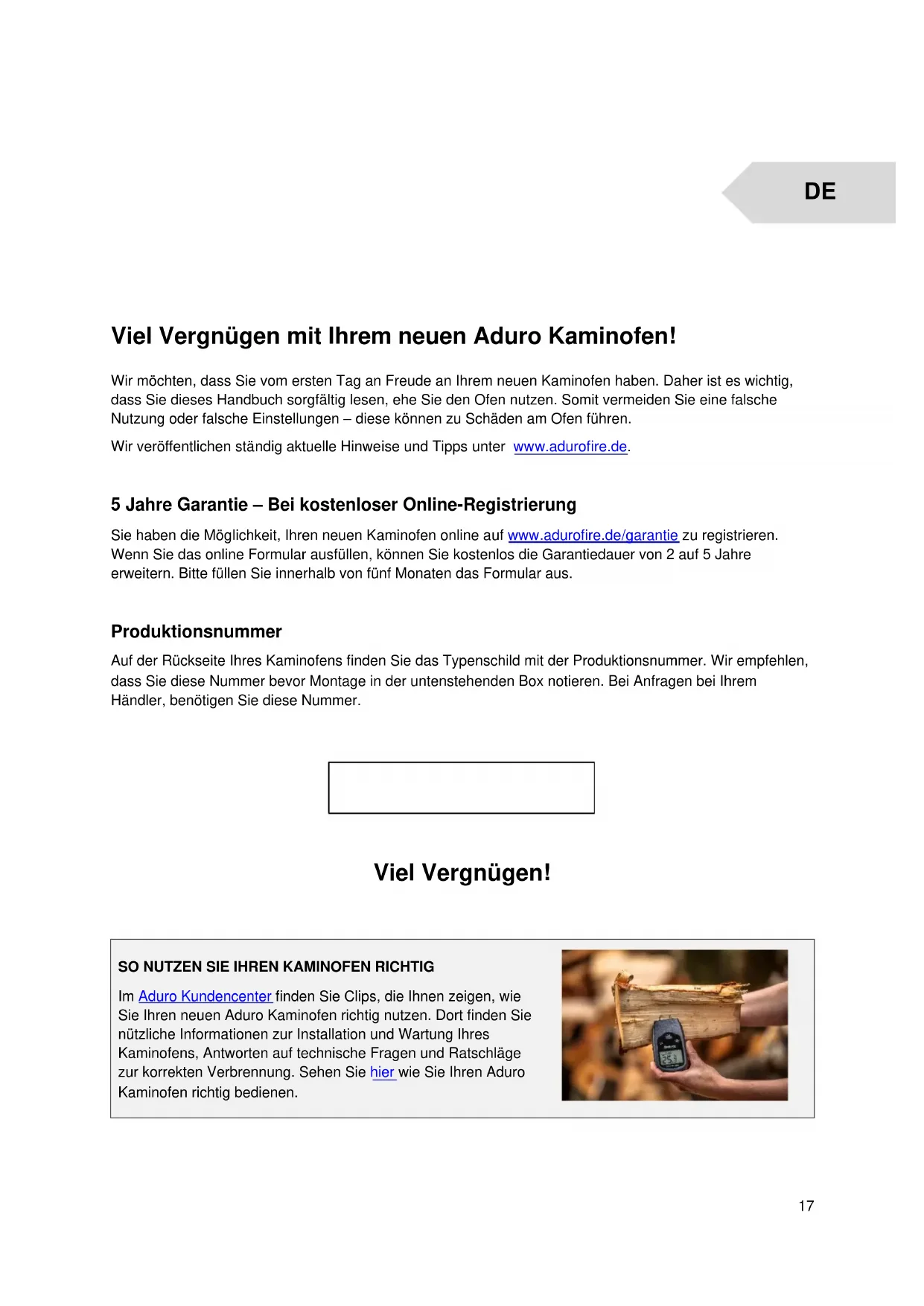

Viel Vergnügen mit ihrem neuen Aduro Kaminofen!
Wir möchten, dass Sie vom ersten Tag an Freude an Ihr neu den Kaminofen haben. Daher ist es wichtig, dass Sie diesen Handbuch sorgfältig lesen, ehe Sie den Ofen nutzen. Somit vermeiden Sie eine falsche Nutzung oder falsche Einstellungen – diese können zu Schäden am Ofen führen.
Wir verfügbar den ständig aktuelle Hinweise und Tipps unter www.adurofire.de.
5 Jahre Garantie - Bei kostenloser Online-Registriierung
Sie haben die Möglichkeit, ihren neuen Kaminofen online auf www.adurofire.de/garantie zu registrierten. Wenn Sie das online Formular ausfüllen, können Sie kostenlos die Garantiedauer von 2 auf 5 Jahre erweitern.itte fullen Sie innerhalb von fuf Monaten das Formular aus.
Produktionsnummer
Auf der Rückseite Ihres Kaminofens finden Sie das Typenschild mit der Produktionsnummer. Wir empfehlen, dass Sie diese Nummer bevor Montage in der unterstehenden Box notieren. Bei Anfragen bei ihrem Handler, benötigen Sie diese Nummer.
Viel Vergnügen!
SO NUTZEN SIE IHREN KAMINOFEN RICHTIG
Im Aduro Kundencenter finden Sie Clips, die Ihnen zeigen, wie Sie ihren neuen Aduro Kaminofen richtig nutzen. Dort finden Sie nützliche Informationen zur Installation und Wartung Ihres Kaminofens, Antwerten auf technische Fragen und Ratschlage zur korrekten Verbrennung. Sehen Sie hier wie Sie ihren Aduro Kaminofen richtig bedienen.
1. Allgemeines
1.1 Zulassungen
Aduro 9.3 Lux wurde nach europäischen Normen und Richtlinien hergestellt (EN13240, NS3058 und Ecodesign 2022) und ist damit für die Installation und Verwendung in Europa zugelassen. Die Herstellung wird einer gleichzeitigen externen Qualitätssicherung unterzogen. DoP (Declaration of Performance) finden Sie auf www.adurofire.de/download.
1.2 Technische Daten
| Aduro 9.3 Lux | Data |
| Nennwärmeleistung | 6,0 kW |
| Rauchabgang, Durchmesser | Ø15 cm oben/hinten |
| Außenabmessungen (HxBxT) | 114 x 50 x 45,8 cm |
| Höhe Rauchstutzen über dem Boden | 112,5 cm |
| Abstand vom Boden zur Mitte des hinteren Ausgangs | 102,2 cm |
| Abstand von der Mitte des Rauchstutzens bis zur Hinterkante des Ofens | 20,3 cm |
| Gewicht | 108 kg |
| Material | Stahl |
| Brennstoffe | Scheitholz, Holzbrikettes und Braunkohle |
| Länge Brennmaterial max. | 39 cm |
| Konvektionsofen | ✓ |
| Primäre, sekundäre und tertiäre Luftzufuhr | ✓ |
| Scheibensprülung | ✓ |
| Aschkasten | ✓ |
| Wirkungsgrad | 80 % |
| Energieeffizienzindex | 108,9 |
| Energieeffizienzklasse | A+ |
| Schornsteinzug | 12 Pa |
| Maximale Aufgabemenge pro Stunde (Holz) | Ca. 3,1 kg |
| Ruumheizvermögen in Gebäuden mit | |
| - Optimaler Isolierung | 150 m² |
| - Durchschnittlicher Isolierung | 100 m² |
| - Schlechter Isolierung | 60 m² |
1.3 Heimtransport
Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser immer aufrecht stehend transportiert werden. Wenn Sie ihren Kaminofen transportieren, achen Sie darauf, dass er sich in einer aufrechten Position befindet. Sollten Sieihn hinlagen wollen ist es wichtig, dass Sie alle lockereren Teile aus der Brennkammer entfernen (gusseisernes Rost, Leitblech, lockere feuerfeste Ziegeln). Alternativ konnen Sie die Isoliersteine sowie den Gusseisenrost in der Brennkammer liegen halten und danach mit
überschüssigem Verpackungsmaterial auffullen, damit die loses Teile festgehalten werden.itte das Holz von der Verpackung beim ersten Anzunden verwenden. Die Plastikverpackungitte wegwerfen.
2. Montage des Kaminofens
Sie dürfen gern selbst ihren Kaminofen montieren – vor der Montage empfehlen wir jedoch, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Fragen Sie evil. Ihr Händler um Rat über die Montage. Beachten Sie, dass Sie für die Einhaltung der geltenden Anforderungen verantwortlich sind.
Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemänen Anschluss überprüfen. Nahere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.
Sie dürfen den Kaminofen nicht verwenden, bevor er von ihrem örtlichen Schornsteinfeger überprüft und abgenommen wurde.

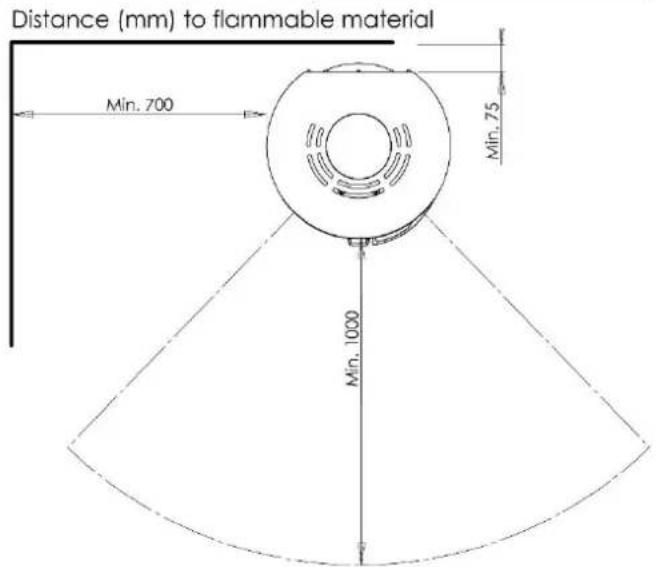

2.1 Positionierung des Kaminofens / Abstandsvorschriften
Ihr neuer Kaminofen sollte passend und sinnvoll positioniert werden. Sie sollenn sichergehen, dass die Wahl ihrer Positionierung mit den lokalen Vorschriften einhergeht. Das Einhalten von Mindestabständen ist erforderlich, wenn der Ofen kein brennbarem Material aufgestellt wird:
| Abstand zum brennbaren Material (sehen Sie auch untersehende Illustration) | |||
| Abstand halten | Abstand seitlich | Abstand über | Möblierungsabstand |
| 7,5 cm | 70 cm | 50 cm | 100 cm |
Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt.
Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht-brennbarem Material bestehen. Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z.B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht-brennbare Unterlage vorgesehen werden. Die Mindestgroße dieser Unterlandage ist in den einschlagigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht-brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Feuerraumöffnung gedeckt werden.
Die geltenden Bauvorschriften müssen eingehalten werden. Dazu zählt das Verbauen eines Rauchrohres mit CE-Zertifizierung –这点 must abide den vorgegebenen Abstand zu brenbarem Material einhalten.
Der Kaminofen muss auf einem Boden mit ausreichender Tragfähigkeit aufgestellt werden. Erfüllt der Aufstellungsordt diese Voraussetzung nicht, muss mit Blick auf die Tragfähigkeit nachgebessert werden, z.B. mit einer belastungsverteilenden Bodenplatte.
2.2 Rohranschluss
Der Rauchrohrausgang des Aduro 9.3 Lux ist werkseitig fur eine Montage nach obenVBoreitet.Soll das Rauchrohr nach hinten gefuhr werden, genugt es, die uber der hinteren Ausgangsoffnung liegende Deckplatte hersuszulosen.Die Deckplatte kann dann auf den oberen Rauchrohrausgang geegt werden AbschlieBend wird eine Zierplatte auf den Topausgang geegt. Diese wird im Aschekasten des Ofens mitgeliefert.Aduro Kaminofen benotigen ein inneres Rauchrohr mit einem Durchmesser von 150~mm
2.3 Anschluss an einen gemauerten Schornstein
Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der hintere Rauchabzug oder ein gebogenes Rauchrohr benutzten. Nach der Ausmessung muss ein Loch im SchornsteinVBoreitet werden, in dem die Mauerbuchse eingesteckt wird. SchlieBen Sie das Loch mit Kaminmortel. SchlieBlich werden Kaminofen sowie das Rauchrohr richtig platziert. Legen Sie eine)dinne Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr mus in die Mauerbuchse einstecken - es darf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unterstehende Illustration). Wird der hintere Rauchabgang verwendet, kann eine)dinne Dichtung zwischen Rauchrohrstutzen und Rauchrohr gelegt werden.
Bauart 1 (selbstschließe Dende Tur)
Der Aduro 9.3 Lux ist Bauart 1 und damit für die Mehrfachbelegung zugelassen. Der Feuerraum muss sowohl bei Betrieb wie bei Nicht-Nutzung geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtur ist selbstschließend. Sie davon nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfschaftsfunktion wird durch eine in der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.
Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn
das Gerat nur mit geschlossenen Turen betrieben wird.
die Tur(en) sowie alle Einstelleinrichtungen des Gerats zu schlieben sind, sobald das Gerät außer Betrieb ist.
Wie entferne ich die Bauartfeder? (nur bei Einfachbelegung)
- Wenn Sie die Bauartfeder entfernen, können Sie die alte mit einer Zange durchkneifen. Hierbei sollen den Sie die Feder mit einer kleinen Zange fixieren, oder sie mit einem Lappen, Polster oder Ahnlichem abdecken, da die Teile nach dem Durchschniden direkt aus der Fassung springen können.
- Beachten Sieitte, dass die Feder unter Spannung steht wenn die Tur geoffnet wird, weshalb Sie sich während des Entfernens selbst schutzen sollenn.
- Schließen Sie anschliebend das Loch im Ofen mit der beigelegten Schneideschraube.

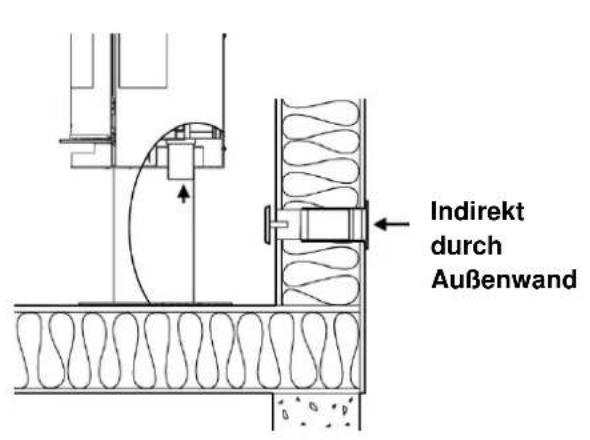

2.4 Externe Verbrennungsluftzufuhr
Kaminöfen brauchen eine stetige Luftzufuhr, um eine saubere und effektive Verbrennung zu sichern. Da moderne und energieffektive Häuser oft besonderss gut abgedachtet sind, kann dies öfters Probleme verursachen. Daher ist Aduro 9.3 Lux mit einer externen Luftzufuhr ausgestattet, bei der die Luft für die Verbrennung dem Kaminofen direkt von außen zugeführrt wird. Der Canal wird am Stutzen unter der Brennkammer angeschlossen. Der Kaminofen bestehtigt bei der Verbrennung bis zu 25 m3/h Frischluft pro Stunde.
Der Stutzen des Kaminofens hat einen äußerten Diameter von 78 mm und dazu wird ein Rauchrohr von Ø80 mm benutzt. Ist die Zuluftleitung länger als 100 cm oder hat Winkel oder Kurven, vermindert sich die Fordermenge entscheidend. Auch Unterdruck auf der windgeschützten Seite des Houses kann negativen Einfluss auf die Luftversorgung haben. Daher muss der Durchmesser der Leitung ab 100 cm Länge auf 100 mm erweitert werden. Es kann auch nötig werden, den Schornsteinzug zu erhöhen. Dies kann über den Aduro DraftOptimizer erreicht werden. Sie können leicht prufen, ob die externe Luftzufuhr ausrecht: Öffnen Sie das dem Ofen nachstgelegene Fenster, schreiben die externe Luftzufuhr und zünden Feuer im Ofen an. Ist die Verbrennung anders als gewöhlich, reicht die externe Luftzufuhr nicht aus.

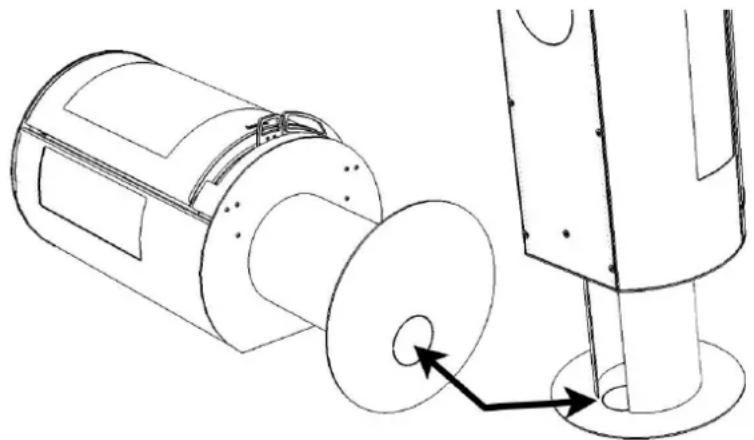

Der Kaminofen ist davonVBoreitet, dass das Rohr mit externer Luftzufuhr unter hinten auf dem Ofen oder unter dem Ofen herausgenommen werden kann (sehen Sie die unterstehende Illustration):

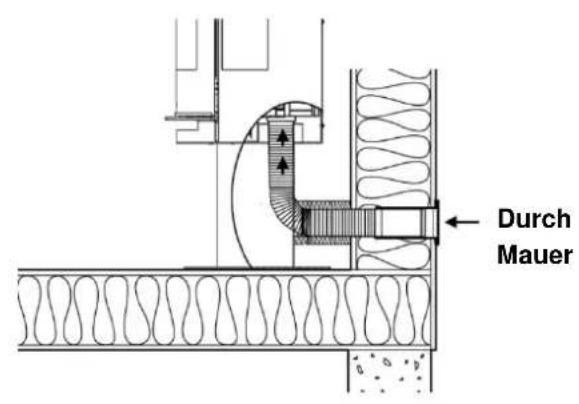

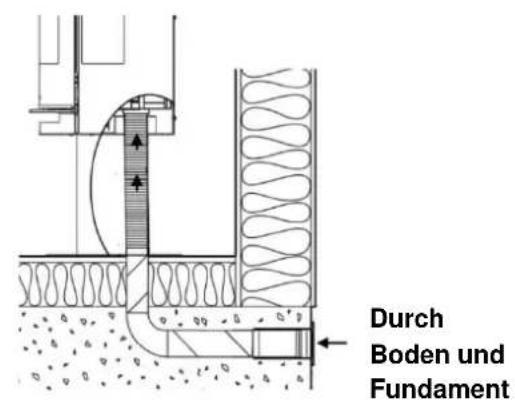

Der Kaminofenarfndichtauf folgendeWeise installiert werden:

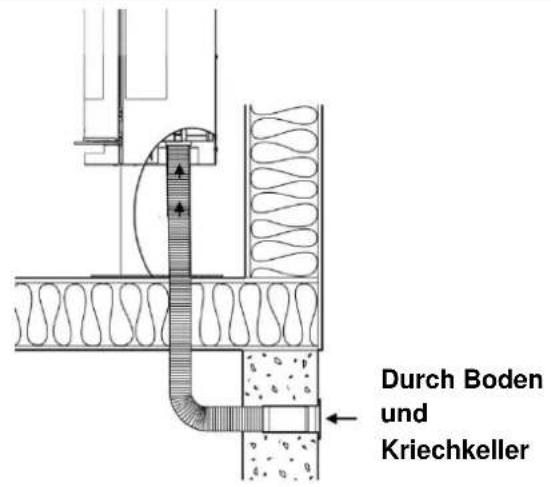

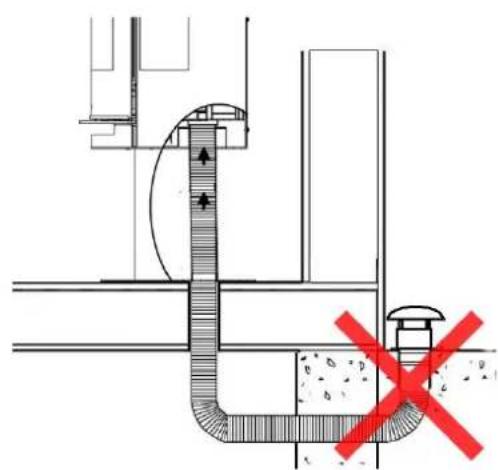

Über einen feuchten Kriechkeller:
Wenn Luft über einen feuchten Kriechkeller gezogen wird, erhalten Sie keine ausreichende Luftversorgung.

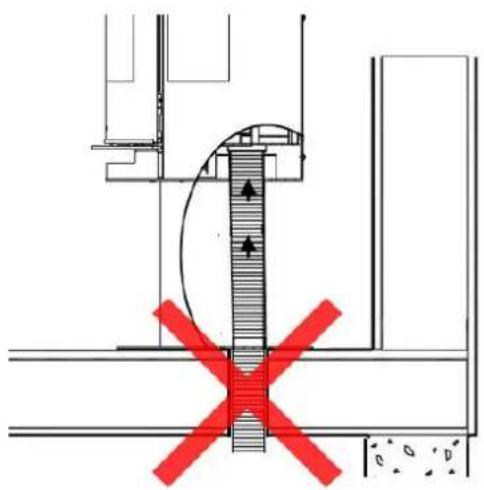

Mit aufsteigender Luftzufuhr:
Wird die Zuluft über ein aufsteigendes Rohr geführt, steigt der Luftwiderstand und der Ofen Funktioniert nicht korrekt.
3. Heizen im Kaminofen
Wichtige Warn- und Sicherheitshinweise
- Der Kaminofen wird heiz beim Gebrauch. Verwenden Sie den Kaminofen mit großer Vorsicht.
- Bewahren Sie niemals leichtentzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
- Verwenden Sie niemals leichtentzündliche Flüssigkeiten zum Anzünden des Kaminofens.
- Eine Schwelbefeuerung, d.h. eine Befeuerung mit stark verringerter Luftzufuhr, bewirkt eine schlechte Verbrennung mit hohen Emissionen sowie einen niedrigen Wirkungsgrad. Im schlimmsten Fall kann eine rasche Gasentzündung staatfinden, die zu Schaden am Kamin führt.
- Leeren Sie niemals den Aschekasten, wenn der Kaminofen noch heiz ist. Achten Sie daraufuf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgegangen ist, Glut in der Asche befinden kann. Warten Sie damit, den Aschekasten zu leeren, bis es keine Glutsicht in der Asche gibt.
- Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend des Anzündens kann die Tur die ersten paar Minuten angeleht werden.
- Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

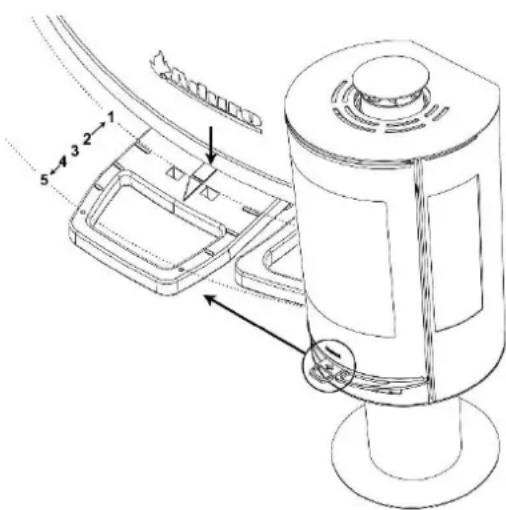

3.1 Schieber
Der Kaminofen ist mit einem Schieber unter der Tür versieht, der die Verbrennungsluft reguliert: primäre, sekundäre und tertiäre Luftzufahr. Die Primäreluft zündet das Feuer, die Sekundärluft hält das Feuer aufrecht, und die Tertiärluft sorgt für die Verbrennung der Rauchgasse. Wenn der Ofen gefeuert wird, muss dem Ofen immer sekundäre und tertiäre Luft zugeführrt werden.
Mit dem Schieber konnen Sie den Ofen an dem Schornsteinzug und dem gewünschten Wärmeeffekt anpassen. Je länger der Schieber Herausgezogen wird,esto mehr Luft wird zugeführrt und desto kräfiger wird die Verbrennung. Wenn der Schieber ganz Herausgezogen ist, wird die maximale Luftmenge zugeführrt. Unterstehende Illustration zeigt, wie viel Luft bei den verschiedenen Schiebereinstellungen zugeführrt wird. Benutzen Sie die Türkante,um die Position der Luftzufuhr abzULEsen:
1: Primär-, Sekundär- und Tertiäluftzufuhr sind ganz offen. Diese Position kann mit dem Aduro-Schlüssel festgehalten werden. Der Schlüssel muss in den zwei Lächern festgesetzt werden.
2: Primäre Luftzufuhr ist geschlossen. Sekundäre und tertiäre Luftzufuhr sind ganz offen.
3: Primäre Luftzufuhr ist geschlossen, die sekundäre Luftzufuhr ist halbwegs geschlossen und die tertiäre Luftzufuhr ist gaz offen.
4: Primäre und sekundäre Luftzufuhr sind geschlossen. Tertiäre Luftzufuhr ist ganz offen.
5: Der Schieber ist gaz eingeschoben.
3.1.1 Sekundäre Luftzufuhr
Der Kaminofen Funktioniert unter normalen Umständen mit der Sekundärluft zwischen 60% und 100% offen. Der Schieber darf Nie so geschlossen sein, dass die Flammen ausgehen. Um eine saubere und effektive Verbrennung zu sichern, muss es immer sightbare Flammen geben. Eine zu niedrige Luftzufahr kann zu einer schlechten Verbrennung, hohen Emissionen sowie einem schlechten Wirkungsgrad führen. Die Scheibensprülung, die Rußablagerungen an der Frontglasscheibe verhindert, wird auch von der sekundären Luftzufahr gesteuert.
Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW - muss die sekundäre Luftzufuhr nach 45 Minuten, nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen, und der Ofen brennt sauber mit Hilfe der tertiären Luftzufuhr hinter in der Brennkammer.
3.1.2 Primarschieber
Wenn neues Holz eingelegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist. Dann ist es notig, die primäre Luftzufuhr wieder für ca. zwei Minuten zu öffnen, um die neuen Holzsche anzuzünden.
Um das Risiko zu reduzieren, dass Asche aus dem Ofen beim Nachlegen von Holz kommt, ist es eine gute Idee, der Schieber unter der Tur, eine Minute bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen hohenen Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.
Wenn der Kaminofen überforderert wird und mehr als ca. 3,1 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfarbt und später abfällt. Der Ofen kann später lackiert werden – dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.
3.2 Aduro-tronic
Die patentangemeldete Automatik Aduro-Tronic ist eine manuell zu bedienen mechaniische Startautomatik, die ohne Strom Funktioniert und automatisch die Verbrennungsluft reguliert. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic – und Sie können in Ruhe das Feuer, die effektive Verbrennung sowie eine Ersparing des Holzgebrauches bis zu 40%GENIeBen. Für weitere Informationen besuchen Sie www.adurofire.de.
Beim Anzüden
Beim ersten Anfeuern des Kaminofens ist es wichtig, dem Feuer eine maximale Menge an Primäreluft zuzuführen. Zu dieserm Zweck kann der Primarschieber „zwangsgeöffnet" werden. Ziehen Sie den Primarschieber ganz hereaus und setzen Sie den beigelegten Aduro-Schlüssel dazwischen (sehen Sie die Illustration). Wenn der Kaminofen heißt ist und am Boden der Brennkammer eine Glutschicht entstanden ist, kann die Aduro-tronic auf die Automatik-Position gestellt werden, d.h. den Schlüssel wieder entfernen. Alternativ kann die Tur die ersten paar Minuten während des Anzündens angeleht werden (ohne Schlüssel).

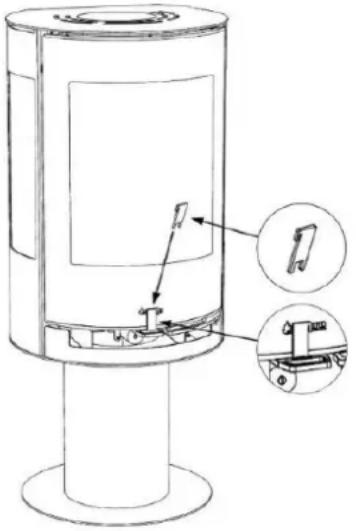

Beim Befeuern
Immer wenn neues Holz nachgelegt wird, muss binnen der ersten Minuten eine tatsäch deme Menge Primarluft zugefuhrt werden. Es ist jedoch wichtig, dass diese Beluftung mit der Primarluft nicht zu lange dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Sie aktivieren die Automatik durch ein Herausziehen des Primarschiebers, sobald neues Holz nachgelegt wird. Die Automatik schliebt danach die Primarluft.
Regulierung der Aduro-Tronic Automatik
Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von ca. 6 Minuten schließt. Diese Einstellung wurde beim Dänischen Technologischen Institut beim Test von Kaminöfen mit einem „Standardschornstein" und Brennholz in einer „Standardgroße" (Länge ca. 30 cm, Dicke ca. 10x10 cm) mit einer maximalen Feuchtigkeit von 18% verwendet. In der Praxis können diese Verhältnisse tatsächlich variieren. Die Aduro-tronic lasst sich davon genau auf die Verhältnisse Ihr Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z.B., wenn Sie einen etwas engeren Schornsteinzug haben, ihre Holzscheite etwas größer sind oder Sie noch seltener nachlegen möchten), justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschluss justieren, damit die Drosselung langsamer Goes. Drehen Sie die Schraube nach rechts, um die Schließzeit zu verlangern und nach links, um die Schließzeit zu verkurzen.
3.3 Heizanleitung
Der Kaminofen ist für intermittierende Verbrennung vorgesehen. Dies bedeutet, dass das Holz vollständig herunterbrennen muss, ehe Sie neues Holz nachlegen.
Um eine optimale Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt krättigere Verbrennung als große Holzsche, da die Oberfläche größter ist, und dadurch wird mehr Gas freiagegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzsche eingelegt werden. Wenn einHigherer Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die ideale Wärmeleistung wird beim Einlagen von ca. 1,5 kg Holz pro Stunde erreicht.
Wenn Sie Probleme beim Anzünden des Kaminofens haben, oder das Feuer bereits nach kurzer Zeit wieder ausgeht, konnte es hierfür folgende Grunde geben:
-

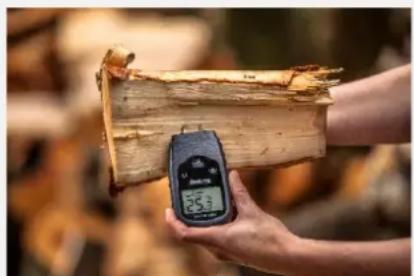

Das Brennholz ist nicht trocken genug. Der Feuchtigkeitsgehalt von Brennholz sollte 18% nicht übersteigen.
-
Es besteht ein Unterdruck in Ihr Hem.
- Der äußere Rauchabzug ist verruft. Dies kann besonders nach dem Schornsteinfegen auftreten. Kontrollieren Sie den Rauchabzug.
- Es wurde zu weniger Brennholz verwendet. Die Glut ist davon nicht stark genug und zu kalt, um die neue Ladung Brennholz zu entzünden.
Um ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.
3.4 Erste Inbetriebnahme
Der Ofen ist in wiederverwendbarer Verpackung verpackt. Das Holz konnen Sie eventuell in kleineren Stücken zersägen und beim ersten Anzüden verwenden. Der Plast muss in Übereinstimmung mit den nationalen Vorschriften bezüglich Entsorgung von Abfallen entsorgt werden.
Es kann vorkommen, dass die Rauchleitplatte aus Stahl sich während des Transports verzieht. Vergewissern Sie sich daher vor dem Gebrauch des Kaminofens, ob die Rauchleitplatte korrekt befestigt ist (durch die Haken oder - je nach Modell - durch die Schrauben), um eine optimale Verbrennung zu erhögbaren und die Verrußung des Glases zu vermeiden.
Beim ersten Anzünden des Ofens muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen, d.h., den Kaminofen langsam aufwärmen bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, hörtet beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüftung.
Darüber hinaus kann es vorkommen, dass in der Aufheiz- und Abkuhlphase laute metallische Gerausche auftreten. Dies ist auf die Materialspannung in beiden Phasen zurückzufahren.
Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden soll, muss die Tur leicht angeleht bleiben und darf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung an den Ofen klebt.
3.5 Anzüden und Anheizen
Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.
- Ziehen Sie den Schieber unter der Tur gaz hersa, damit die Prim-, Sekund- und Tertiarluftzufahr ganz offen sind.
- Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und eine minimere Holzstücke quer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.
- Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schließen Sie dann die Tur. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt, schließen Sie die primäre Luftzufahr unter der Tur (sehen Sie Punkt 3.1.2).
3.6 Brennmaterialien
Der Kaminofen ist für Holz, Holzbriketts und Braunkohle geeignet. Wenn Sie Braunkohlebrikets benutzen, muss die Primäre Luftzufuhr immer offen sein, d.h. die Aduro-tronic Automatik muss demontiert werden, oder Sie müssen den Aduro-Schlüssel verwenden. Wir setzen den Gebrauch von gespaltenem Harholz voraus, welches mindestens ein Jahr gut beluftet draußen unter einer Abdeckung gelagert wurde. Brennholz, welche nur drinnen gelagert wurde, ist sehr trocken und wird dazu schnell verbrennen. Idealerweise sollte das Brennholz im Winter geschlagen werden, da zu dieser Zeit viel Feuchtigkeit des Holzes in den Wurzeln gespeichert wird. Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Holzer (Feuchtigkeitsgehalt hochstens 18%) als Brennstoff für Kleinfeuerstätten verwendet werden dürfen. Der Feuchtigkeitsgrad des Brennholzes konnen Sie mit Hilfe eines Feuchtigkeitsmessers oder eines Spülmitteltests bestimmen. Vorgehensweise des Spülmitteltests: Geben Sie einen Tropfen Spülmittel auf das eine Ende des Holzstückes und verreiben Sie den Tropfenleitung. Pusten Sie dann auf der gegenüberliegenden Seite kräftig ins Holz. Bilden sich auf der Seite mit dem Spülmittel nun Seitenblasen, ist Ihr Holz trocken genug. Am besten geeignet sind Holzscheite von ca. 10 cm Durchmesser und max. 39 cm Länge. Beim Anwenden von zu feuchtem Holz wird der Wirkungsgrad des Ofens deutlich reduziert und die Partikelemission erhoht.
Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall)dufen Kohlegruß, Feinhackschnittel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossilene Brennstoffe durren auch nicht verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotte- und Metalteilen Ihres Kaminofens und am Schornstein verursachen.
4. Der Schornstein
Die optimale Verbrennung erreichen Sie, wenn Ihr Schornstein im natürlichen Zustand zwischen 18 und 25 Pascal (Pa) erreicht (warm). Sollte dieser Wert nicht erreicht werden, kann der Zug mit einem Kaminaufsatz (Aduro DraftOptimizer) verbessert werden. Dafür muss ein natürlicher Zug von 10 bis 14 Pa vorhanden sein. Diese Wert darf nicht untersritten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstärke usew. beeinflübt wird, ist er im Jahresverlauf sehr unterschiedlich. Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so hoch sein, dass genugend Schornsteinzug entstehen. Wenn der empfohlene Schornsteinzug nicht erreicht wird, konnen Probleme mit Rauch durch die Tür entstehen.
| Datum zur Berechnung des Schornsteins | Holz |
| Abgastemperatur gemessen bei [20°C] | 245 |
| Förderdruck bei Nennwärmeleistung [mbar]/[Pa] | 0,12 / 12 |
| Abgasmassenstrom [g/s] | 5,7 |
4.1 Fehlender Zug im Schornstein
Sollten Sie feststellen, dass der Schornsteinzug sich nach der Installation verschlechtert hat, kann es sein, dass etwas im Schornstein den Rauchabzug blockiert. Kontrollieren Sie in thisem Fall den Schornstein und stellen Sie safer, dass er nicht von umstehenden Gebäuden oder Bäumen beeinträchtigt wird.
Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Schornsteinzug muss ausreichend sein, damit beim Anzünden eines kalten Ofens/Schornsteins eine ausreichende Verbrennung entstehen kann und es nicht zu Rauchentwicklung/Austritt im Ofen kommt.
Nach erfolglicher Anheizphase und steigender Temperatur im Ofen und im Kamin ist es wichtig, dass der Schornsteinzug stabil bei zwischen 18 und 25 Pascal liegt. Dies muss nach spätestens einer Stunde der Fall sein. Prüfen Sieitte den Schornsteinzug vor und 60 Minuten nach der Anheizphase. Nur mit den genannten Pascal-Werten ist eine saubere und stabile Verbrennung möglich.
Temperatur und Zugstarke des Ofens stehen in direktem Bezug zueinander. Besonders im kalten Zustand kann der Zug im Kamin stark variieren. Daher wird empfohlen, den Kaminzug in warmen Zustand zu messen. Solle the Schornsteinfeger damit einen ausreichenden Zug feststellen, die Heizleistung dennoch nicht ihren Erwartungen genugen, hilf es, die Anheizphase zu verlangern. Nutzen Sie dazu ein paar Zweige mit Anzünd-Hilfen, damit der Schornstein langsam und ausreichend aufwärmt. Nur so erhalten Sie einen optimalen Zu. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.
Ist es nicht möglich, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden, z.B. Aduro DraftOptimizer.
4.2 Schornstein und Rauch
Sollte Rauch aus dem Ofen oder dem vorderen Teil des Rauchrohres austreten, liegt dies wahrscheinlich an wechselnder Wetterlage. Unter bestimmten Voraussetzungen kann es zu einer Kälte-Blockade des Kamines kommt, die den tatsächlichen Zug stark beeinträchtigen kann. Dies kann besonder an kalten oder windigen Wintertagen passieren, oder wenn der Ofen längerere Zeit nicht genutzt wurde.
Bei einer Kälte-Blockade des Schornsteins füllt sich die Brennkammer in der Anheizphase mit deutlich mehr Rauch als üblich. Diese tritt dann aus dem Ofen aus. Wenn der Kamin lange nicht genutzt wurde, empfehlen wir daher, den Ofen mit ein paar Zweigen langsam anzuheizen, um eine Kälte-Blockade zu vermeiden.
5. Wartung des Kaminofens
Alle Wartungsarbeiten am Kaminofen dürfen nur im kalten Zustand und bei gezogenem Stecker erfolgen.
Die Brennkammer
Die Vermiculite-Steine in der Brennkammer verschleißen nach einer gewissen Zeit und mussen ausgetauscht werden, sobald Risse größter als einen halben Zentimeter werden. Die Haltbarkeit der Platten
hängt davon ab, wie oft und wie kräftig der Ofen in Gebrauch genommen wird. Sie können selbst die Platten austauschen. Sehen Sieitte www.aduroshop.de.
Glasscheibe
Nasses Holz, fehlender Zug im Schornstein sowie fehlerhafte Bedienung des Ofens konnen Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit einem feuchten Lappen mit weniger Asche darauf zu reinigen. Sie konnen auch Reinigungsk Produkte verwenden, wie z.B. der Aduro Easy Clean Schwamm. Diese Schwamm weder zerkratzt noch beschädigt die Oberfläche des Glases und kann mehrmals verwendet werden. Wasser oder andere Reinigungsmittel sind nicht notwendig.
Es gehort zur regelmäßigen Wartung, die Glashalterungen und die Scharniere ab der Inbetriebnahme auf korrekten Sitz zu kontrollieren.
Dichtungen
Die Dichtungen rund um Glas und Tur konnen mit der Zeit verschleiBen. Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenn sie ausgewechselt werden.
Asche
Entleeren Sie den Aschekasten, bevor er voll ist. Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher, das Feuer anzuzüunden.
Reinigung des Kaminofens
Die Oberfläche des Aduro 9.3 Lux ist mit einer hitzeresistenten Senotherm Farbe lackiert, welche am besten erhalten bleibt, wenn sie gelegentlich mit einem kleinen, weichen Staubsaugeraufsatz abgesaugt wird. Der Ofen kann auch mit einem trockenen, weichen Lappen abgestaubt werden. Verwenden Sie kein Spiritus oder andere Reinigungsmittel, da diese die Lackierung beschädigen.
Der Kaminofenarf nicht mit Wasser gereinigt werden. Sollte der Kaminofen Rost ausgesetzt sein,besteht die Gefahr von Rostbildung.
Das innere des Kaminofens sowie das Rauchrohr konnen durch die Tür und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der obere Isolierstein (Rauchleitplatte) kann entfern werden. Um freiem Zugang zum oberen Teil des Kaminofens sowie dem Rauchrohr zu betrinnen, wird die Rauchleitplatte in Stahl abmontiert. Das Rauchrohr kann auch vom Kaminofen halten und gereinigt werden. Die Reinigung des inneren Kaminofens sowie des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch ofters benutzt wird, soll die Reinigung ofters vorgenommen werden. Der Schornsteinfeger oder ihren örtlichen Aduro GO-Partner konnen diese Reinigung ausfuhren, wenn dies gewünscht wird.
Oberfläche ausbessern
Aduro Kaminöfen sind mit hitzebeständigem Senotherm lackiert. Dieses hält bis 500 Grad Celsius. Bei Lackschäden kann dies mit Senotherm-Spray weniger und rückstandlos repariert werden. Sie erhalten das Spray bei Ihr hem Handlager oder unter www.aduroshop.de.
Ersatzteile und unauthorisierte Änderungen
Es dürfen nur originale Ersatzteile für den Kaminofen benutzt werden. Jedi unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt. Auf www.aduroshop.de können Sie originale Ersatzteile für ihren Kaminofen kaufen.
6. Zubehör
Sie finden ein breites Angebot an Zubehör für Aduro Kaminöfen, die Ihr Kaminofen-Erlebnis komplett machen: Kaminbesteck, Holzkörbe, Schutzgitter, Brikettkästen und Ascheimer, Bodenplatten aus Glas und Stahl, Rauchrohre, Easy Fighter Lighter - sowie Easy Clean-Produkte. Lesen Sie mehr unter www.aduroshop.de.
7. Gewährleistung
Sie haben ein zweijähriges Reklamationsrecht ab Kaufdatum. Der Kaufbeleg muss als Dokumentation bei einer Reklamation vorgelegt werden. Das Reklamationsrecht greift nicht bei falscher Installation und Nutzung des Ofens. Ebenso sind Verschleibteile nicht Bestandteil von Garantie oder Gewährleistung. Dazu zahlen Glasscheiben, Isoliersteine, Feuerroste, Dichtungen, Schienen, angemalte Oberflächen, Griffe usw., da diese dem normalen Verschleib ausgesetzt sind. Diese Teile konnen Sie bei ihrem Handler oder www.aduroshop.de nachbestehen.
Es gilt grundsätzlich keine Garantie auf:
- Schäden, die durch falsche Installation oder Nutzung des Ofens herrhren, z.B. Überhitzung sowie fehlende Wartung des Ofens
Abnehmbare- und Verschleibeite (Glasscheiben, Isoliersteine, Feuerroeste, Dichtungen, Schieren, angemalte Oberflächen, Griffe usw.), da diese dem tätiglichen Gebrauch unterliegen
Schaden aufgrund Kondenswassers in und um den Schornstein, zu viel oder weniger Schornsteinzug und fehlende Wartung/Reinigung - Montagearbeiten während einer Reparation
- Transportkosten bei Reparatur
Schaden am Ofen, die durch außerEinwirkung verursacht wurden oder Schaden, die der Ofen an anderen Gegenständen verursacht hat.
8. Entsorgung Ihres Aduro Ofens
Wenn Sie ihren Kaminofen entsorgen, muss Metal, Vermiculite und keramisches Glas getrennt sortiert werden. Entsorgen Sie die Materialien nach den Regelungen der Recyclingsanlage vor Ort.
