15.2 - Pfanne ADURO - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts 15.2 ADURO als PDF.
| Produkttyp | Holzofen |
| Marke | Aduro |
| Modell | 15.2 |
| Nennleistung | 6,5 kW |
| Abmessungen (H x B x T) | 84 x 77,9 x 36,6 cm |
| Gewicht | 84 kg |
| Material | Stahl |
| Brennstoff | Holz und Holzbriketts |
| Maximale Holzscheitlänge | 50 cm |
| Abgasrohrdurchmesser | 15 cm (oben) |
| Wirkungsgrad | 78 % |
| Energieeffizienzklasse | A (Index 104,1) |
| Förderdruck | 12 Pa |
| Maximale Holzmenge pro Stunde | Ca. 3,1 kg |
| Beheizbare Fläche (optimale Isolierung) | 150 m² |
| Beheizbare Fläche (mittlere Isolierung) | 100 m² |
| Beheizbare Fläche (schwache Isolierung) | 60 m² |
| Verbrennungssystem | Primär-, Sekundär- und Tertiärluft |
| Glassreinigung | Automatisches System (Sekundärluft) |
| Automatische Regelung | Aduro-tronic (mechanisch, ohne Strom) |
| Garantie | 2 Jahre (erweiterbar auf 5 Jahre bei Registrierung) |
| Wartung | Kaltreinigung, jährliche Schornsteinreinigung, Dichtungen und Glas prüfen |
| Ersatzteile | Originalteile erhältlich auf www.aduroshop.fr |
Häufig gestellte Fragen - 15.2 ADURO
Benutzerfragen zu 15.2 ADURO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Pfanne kostenlos im PDF-Format! Finden Sie Ihr Handbuch 15.2 - ADURO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 15.2 von der Marke ADURO.
BEDIENUNGSANLEITUNG 15.2 ADURO
Rhein-Ruhr Feuerstätten Prüfstelle · Im Lipperfeld 34 b · 46047 Oberhausen
Rhein-Ruhr Feuerstätten Prüfsteile
DAkkS
Deutsche Bank
Kurzstrasse 100
0-PU 37727-05-00
Kontrolerklaring nr. RRF - 40 15 4038-1
Kontrolerklaring nr. RRF - 40 14 3560-1
| Prøvens art | Prøve i h. t. DIN EN 13240 |
| Genstand for prøven: | Braendevn Aduro 15, Aduro 15-1, Aduro 15-2, Aduro 15-3,Aduro 15-4, Aduro 15 AIR |
| Ordregiver: | Aduro A/S, Beringvej 17, DK - 8361 Hasselager |
| Nominal varmeydeise: | 6,5 kW |
| Stovemissionen: | 21 mg/m3ved 13% O2after CEN/TS15883, Annex A. 1 (DINplus metode) |
| OGC | 80 mg/m3ved 13% O2after CEN/TS15883, Kapitel 4 |
| Virkningsgrad: | 78 % |
CVR nr.: 28488602 P-nr: 1011141389
Provningsresultater: CO-volumenprocenten i forbraendingsgassen i ovennaevnte braendeovn
Oberhausen, 28.10.2015
Skorsensfejer pategning
Dato, underskrift

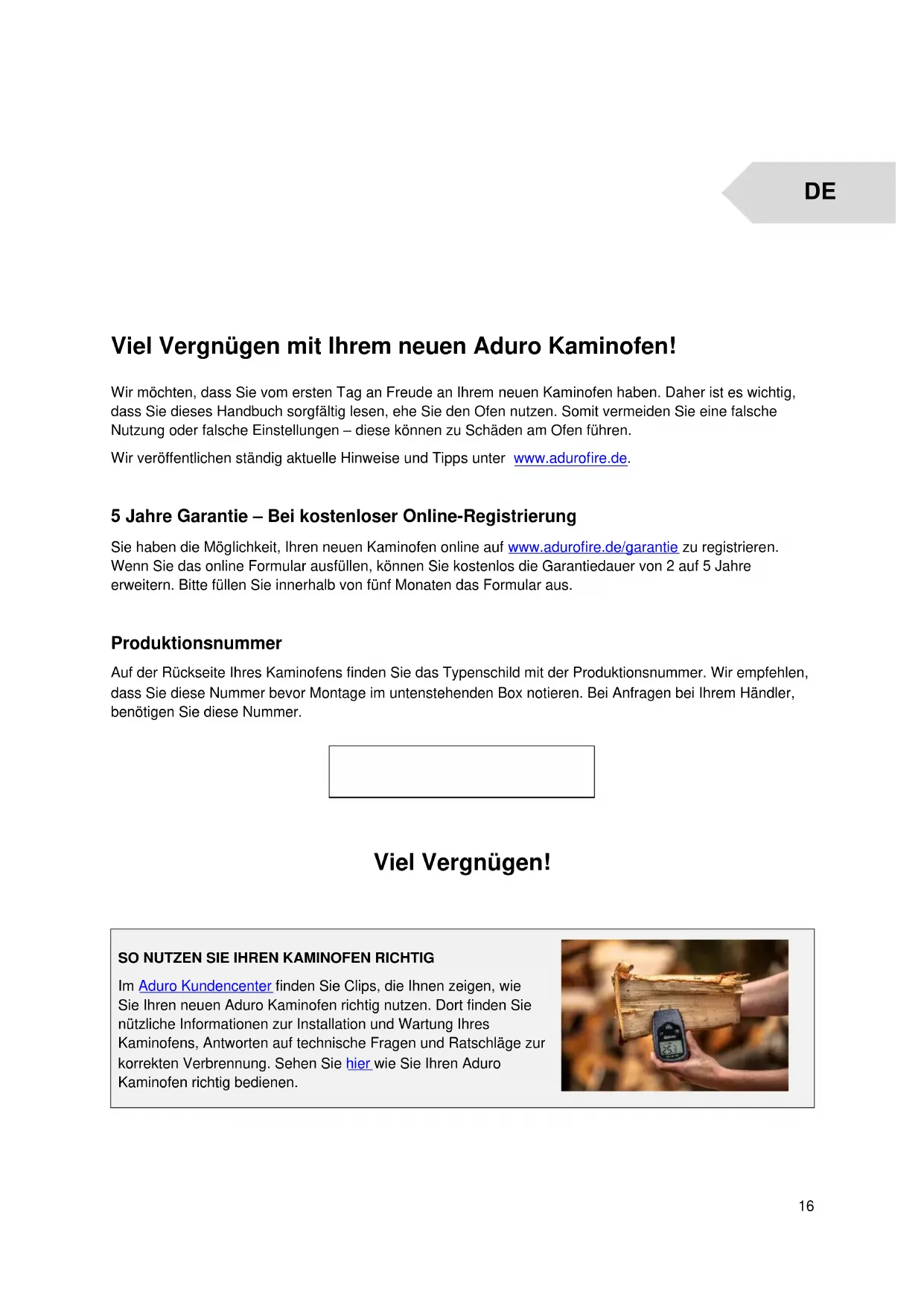

Viel Vergnügen mit ihrem neuen Aduro Kaminofen!
Wir möchten, dass Sie vom ersten Tag an Freude an Ihr neu Kaminofen haben. Daher ist es wichtig, dass Sie diesen Handbuch sorgfältig lesen, ehe Sie den Ofen nutzen. Somit vermeiden Sie eine falscheutzung oder falsche Einstellungen - diese konnen zu Schaden am Ofen führen.
Wir veröffentlichen ständig aktuelle Hinweise und Tipps unter www.adurofire.de.
5 Jahre Garantie - Bei kostenloser Online-Registriierung
Sie haben die Möglichkeit, ihren neuen Kaminofen online auf www.adurofire.de/garantie zu registrierten. Wenn Sie das online Formular ausfüllen, können Sie kostenlos die Garantiedauer von 2 auf 5 Jahre erweitern.itte fullen Sie innerhalb von fuf Monaten das Formular aus.
Produktionsnummer
Auf der Rückseite Ihres Kaminofens finden Sie das Typenschild mit der Produktionsnummer. Wir empfehlen, dass Sie diese Nummer bevor Montage im unterstehenden Box notieren. Bei Anfrage bei ihrem Handler, bestehtigen Sie diese Nummer.
Viel Vergnügen!
SO NUTZEN SIE IHREN KAMINOFEN RICTIG
Im Aduro Kundencenter finden Sie Clips, die Ihnen zeigen, wie Sie ihren neuen Aduro Kaminofen richtig nutzen. Dort finden Sie nützliche Informationen zur Installation und Wartung Ihres Kaminofens, Antwerten auf technische Fragen und Ratschlage zur korrekten Verbrennung. Sehen Sie hier wie Sie ihren Aduro Kaminofen richtig bedieren.
1. Allgemeines
1.1 Zulassungen
Aduro 15.2 wurde nach europäischen Normen und Richtlinien hergestellt (EN13240, NS3058) und ist damit für die Installation und Verwendung in Europa zugelassen. Die Herstellung wird einer gleichzeitigen externen Qualitätssicherung unterzogen. Aduro 15.2 ist mit dem Umweltsiegel "nordischer Schwan" zertifiziert worden. Dies gibt Ihnen die Garantie, dass der Ofen sowie die Produktion des Ofens samtlichen Ansprüchen an Umweltfreundlichkeit gerecht werden. DoP (Declation of Performance) finds Sie auf www.adurofire.de/download.
1.2 Technische Daten
| Aduro 15.2 | Datum |
| Nennwärmeleistung | 6,5 kW |
| Rauchabgang, Durchmesser | Ø15 cm oben |
| Außenabmessungen (HxBxT) | 84 x 77,9 x 36,6 cm |
| Höhe Rauchstutzen über dem Boden | 80,9 cm |
| Abstand von der Mitte des Rauchstutzens bis zur Hinterkante des Ofens | 18,5 cm |
| Gewicht | 84 kg |
| Material | Stahl |
| Brennstoffe | Scheitholz |
| Länge Brennmaterial max. | 50 cm |
| Konvektionsofen | ✓ |
| Primäre, sekundäre und tertiary Luftzufuhr | ✓ |
| Scheibensprülung | ✓ |
| Aschkasten | ✓ |
| Wirkungsgrad | 78 % |
| Energieeffizienzindex | 104,1 |
| Energieeffizienzklasse | A |
| Schornsteinzug | 12 Pa |
| Maximale Aufgabemenge pro Stunde (Holz) | Ca. 3,1 kg |
| Ruumheizvermögen in Gebäuden mit | |
| - Optimaler Isolierung | 150 m² |
| - Durchschnittlicher Isolierung | 100 m² |
| - Schlechter Isolierung | 60 m² |
1.3 Heimtransport
Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser immer aufrechtstehend transportiert werden. Wenn Sie den Ofen trotzdem liegend transportieren möchten, ist esalanders wichtig, die losen Teile in der Brennkammer (Gusseisenrost und lose Isoliersteine) zu entfernen und Aschkasten Herauszunehmen. Alternativ konnen Sie die Isoliersteine sowie den Gusseisenrost in der Brennkammer liegen lessen und danach mit überschüssigem Verpackungsmaterial auffullen, damit die losen Teile
festgehalten werden.itte das Holz von der Verpackung beim ersten Anzunden verwenden.Die Plastikverpackungitte wegwerfen.
2. Montage des Kaminofens
Sie dürfen gern selbst ihren Kaminofen montieren – vor der Montage empfehlen wir jedoch, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechchen. Fragen Sie evil. Ihr Händler um Rat über die Montage. Beachten Sie, dass Sie für die Einhaltung der geltenden Anforderungen verantwortlich sind.
Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäß Anschluss überprüfen. Nahere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.
Sie dürfen den Kaminofen nicht verwenden, bevor er von ihrem örtlichen Schornsteinfeger überprüft und abgenommen wurde.

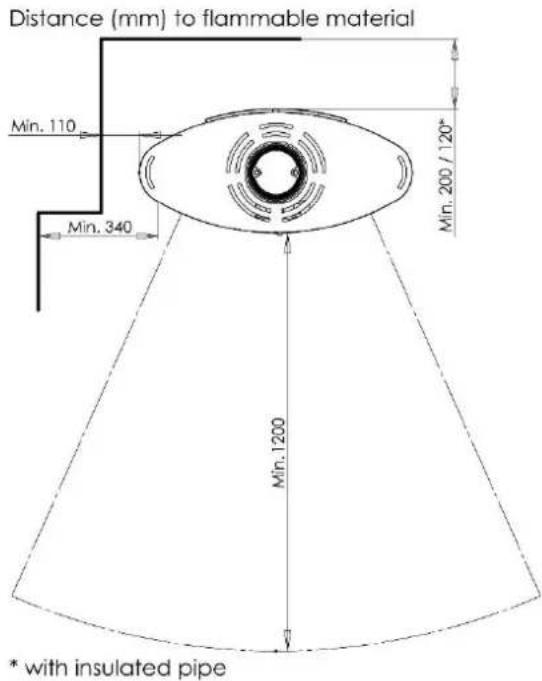

2.1 Positionierung des Kaminofens / Abstandsvorschriften
Ihr neuer Kaminofen sollte passend und sinnvoll positioniert werden. Sie sollenn sicherstellen, dass die Wahl ihrer Positionierung mit den lokalen Vorschriften einhergeht. Das Einhalten von Mindestabständen ist erforderlich, wenn der Ofen besoin brennbarem Material aufgestellt wird:
| Abstand zum brennbaren Material (sehen Sie auch untersehende Illustration) | ||||
| Abstand hinter | Abstand hinter dem Ofen mit isoliertem Rauchrohr | Abstand seitlich | Abstand über | Möblierungsabstand |
| 20 cm | 12 cm | 34/11 cm | 75 cm | 120 cm |
Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir, dass der Abstand zum Mauerwerk 5-10 cm beträgt.
Auch für den Aufstellort sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht-brennbarem Material bestehen. Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z.B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht-brennbare Unterlage vorgesehen werden. Die Mindestgroße dieser Unterlage ist in den einschlagigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht-brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Feuerraumöffnung gedeckt werden.
Der Kaminofen muss auf einem Boden mit ausreichender Tragfähigkeit aufgestellt werden. Erfüllt der Aufstellungsordt diese Voraussetzung nicht, muss mit Blick auf die Tragfähigkeit nachgebessert werden, z.B. mit einer belastungsverteilenden Bodenplatte.
2.2 Rohranschluss
Der Rauchrohrausgang des Aduro 15.2 ist werkseitig fur eine Montage nach obenVBoreitet. Aduro Kaminofen benotigen ein inneres Rauchrohr mit einem Durchmesser von 150~mm
Die geltenden Bauvorschriften müssen eingehalten werden. Dazu zählt das Verbauen eines Rauchrohres mit CE-Zertifizierung –这意味着 muss damit den vorgegebenen Abstand zu brenbarem Material einhalten.
2.3 Anschluss an einen gemauerten Schornstein
Wenn der Kaminofen an einen gemauerten Schornstein angeschlssen werden soll, muss ein gebogenes Rauchrohr benutzt werden. Nach der Ausmessung muss ein Loch im SchornsteinVBoreitet werden, in
dem die Mauerbuchse eingesteckt wird. Schlieben Sie das Loch mit Kaminmörtel. Schliebiglich werden der Kaminofen sowie das Rauchrohr richtig platziert. Legen Sie eine)dünne Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss in die Mauerbuchse einstecken - esarf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unterstehende Illustration):
Bauart 1 (selbstschließeende Tur)
Der Aduro 15.2 ist Bauart 1 und damit für die Mehrfachbelegung zugelassen. Der Feuerraum muss sowohl bei Betrieb wie bei Nicht-Nutzung geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtur ist selbstschließend. Sie darf nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfschaftsfunktion wird durch eine im Scharnier der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.
Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn
das Gerat nur mit geschlossenen Turen betrieben wird.
die Tur(en) sowie alle Einstelleinrichtungen des Gerats zu schlieben sind, sobald das Gerät außer Betrieb ist.

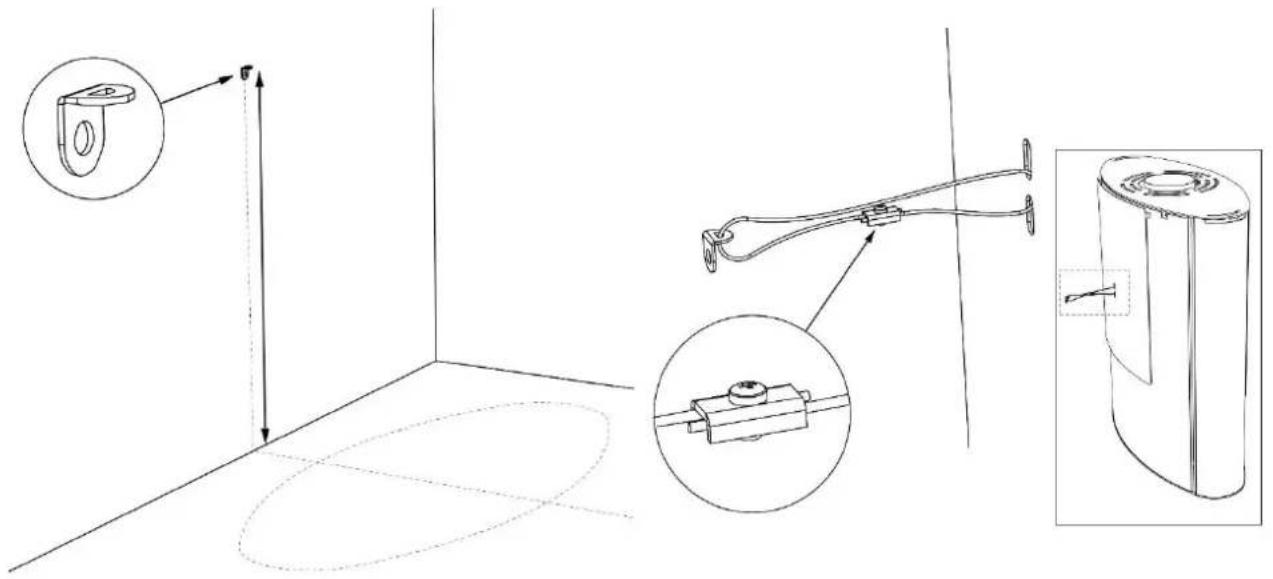

2.4 Sicherungsseil
Der Ofen wird mit einem Sicherungsseil gefelfert.itte folgen Sie unterstehender Vorgehensweise zur Montage des Seils (sehen Sie auch unterstehende Illustrationen):
- Montieren Sie den Beschlag an die Wand mitten vor dem Kaminofen:
a. Für Aduro 15: ca. 53 cm über der Bodenplatte.
b. Für Aduro 15 Lux: ca. 53 cm über der Bodenplatte.
c. Für Aduro 15.1: ca. 48,5 cm über der Bodenplatte.
d. Für Aduro 15.2: ca. 53 cm über der Bodenplatte
e. Für Aduro 15.4: ca. 60 cm über der Bodenplatte
f. Für Aduro 15SK / 15SK Limestone: ca. 53 cm über der Bodenplatte
g. Für Aduro 18: ca. 69,4 cm über der Bodenplatte
h. Für Aduro 20: ca. 53 cm über der Bodenplatte.
- Führn Sie das Sicherungsseil durch die Beiden LÖcher in der Rückplatte des Ofens sowie durch das Auge des Wandbeschlags. Die Enden des Sicherungsseils werden locker in der rechteckigen Seilsperre gesammelt.
- Justieren Sie die Länge des Seils und spannen Sie die Seilsperre. Überschüssiges Seil wird abgeschritten. Wenn Sie das Seil ganz straff möchten, schiben Sie kurz den Ofen ein bisschen gegen die Wand, während das Seil gespannt wird.
3. Heizen im Kaminofen
Wichtige Warn- und Sicherheitshinweise
- Der Kaminofen wird heiz beim Gebrauch. Verwenden Sie den Kaminofen mit großem Vorsicht.
- Bewahren Sie niemals leichtentzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
- Verwenden Sie niemals leichtentzündliche Flüssigkeiten zum Anzüden des Kaminofens.
- Eine Schwelbefeuerung, d.h. eine Befeuerung mit stark verringerter Luftzufuhr, bewirkt eine schlechte Verbrennung mit hohen Emissionen sowie einen niedrigen Wirkungsgrad. Im schlimmsten Fall kann eine rasche Gasentzündung staatfinden, die zu Schäden am Kamin
- Leeren Sie niemals den Aschekasten, wenn der Kaminofen noch heiz ist. Achten Sie daraufuf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgewangen ist, Glut in der Asche befinden kann. Warten Sie damit, den Aschekasten zu leeren, bis es keine Glutsicht in der Asche gibt.
- Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend des Anzündens kann die Turi die ersten paar Minuten angeleht werden.
- Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

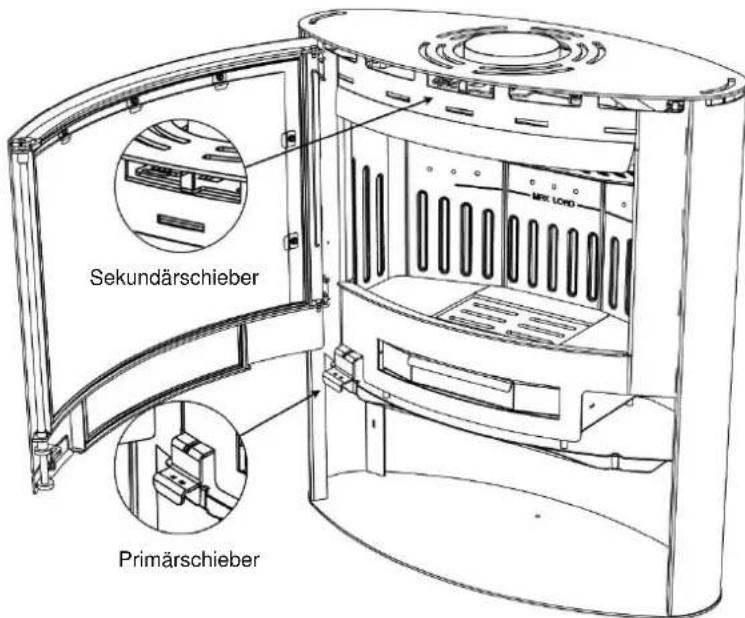

3.1 Schieber
Der Kaminofen ist mit verschiedenen Schiebern zur Regulierung der Verbrennungsluft versieht: primäre, sekundäre und tertiäre Luftzufuhr. Die Primäreluft zündet das Feuer, die Sekundärluft hält das Feuer aufrecht, und die Tertiärluft sorgt für die Verbrennung der Rauchgasse. Wenn der Ofen gefeuert wird, muss dem Ofen immer sekundäre und tertiäre Luft zugeführrt werden.
3.1.1 Sekundärtschieber
Der Sekundärschieber oben hinter der Tur muss während des Heizens immer offen sein. Mit thisem Hebel konnen Sie den Kaminofen an den Schornsteinzug anpassen. Sie erhalten so die Heizleistung, die Sie wünschen. Schieber den Schieber nach rechts für eine höhere Leistung. Schieber Si hn nach links fur eine niedrigere Leistung. Wir empfehlen eine Einstellung zwischen 60 und 100% , also eine Hebeleinstellung
entweder ganz offen (rechts) oder halb geöffnet (Mittelstellung). Der Schieber darf nie so geschlossen sein, dass die Flammen ausgegeben. Es muss immer sightbare Flammen geben, um eine saubere und effektive Verbrennung zu sichern. Eine zu niedrige Luftzufuhr kann sowohl zu einer schlechten Verbrennung, hohen Emissionen als auch einem schlechten Wirkungsgrad führen. Die Scheibensprülung, die Rußablagerungen an der Glasscheibe verhindert, wird auch von der sekundären Luftzufuhr gesteuert.
Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW - muss die sekundäre Luftzufuhr nach 45 Minuten, nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen, und der Ofen brennt sauber mit Hilfe der tertiären Luftzufuhr hinten in der Brennkammer.
Aduro-Schlüssel: Thiser Schlüssel ist dem Ofen beigelegt und erleichtert die Bedienung der sekundären Luftzuführ. Montieren Sie den Aduro-Schlüssel auf den Griff, damit die Luftzuführ Links und Rechts reguliert werden kann.
3.1.2 Primarschieber
Wenn neues Holz einlegecht wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist. Dann ist es notig, die primäre Luftzufuhr wieder fur ca. zwei Minuten zu öffnen, um die neuen Holzsche anzuzünden.
Um das Risiko zu reduzieren, dass Asche aus dem Ofen beim Nachlegen von Holz kommt, ist es eine gute Idee, der Schieber unter der Tur, eine Minute bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen hohenen Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.
Wenn der Kaminofen überforderd wird und mehr als ca. 3,5 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfürt und später abfällt. Der Ofen kann später lackiert werden - dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.
3.2 Aduro-tronic
Die patentangemeldete Automatik Aduro-Tronic ist eine manuell zu bedienende mechanische Startautomatik, die ohne Strom Funktioniert und automatisch die Verbrennungsluft reguliert. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-Tronic - und Sie können in Ruhe das Feuer, die effektive Verbrennung sowie eine Ersparing des Holzgebrauchs bis zu 40% GENIEBEN. Für weitere Informationen besuchen Sie www.adurofire.de.
3.2.1 So bedieren Sie ihre Aduro-tronic

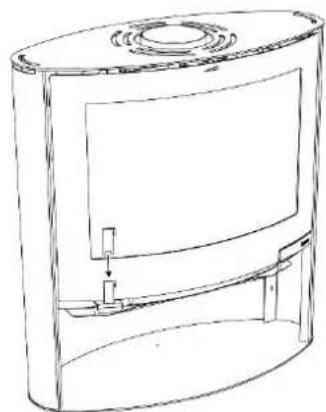

Beim Anzünden
Beim ersten Anfeuern des Kaminofens ist es wichtig, dem Feuer eine maximale Menge an Primäreluft zuzuführen. Zu dieserm Zweck kann der Primarschieber „zwangsgeöffnet" werden. Ziehen Sie den Primarschieber ganz hereaus und setzen Sie den beigelegten Aduro-Schlüssel dazwischen (sehen Sie die Illustration). Wenn der Kaminofen heißt ist und am Boden der Brennkammer eine Glutschicht entstanden ist, kann die Aduro-Tronic auf die Automatik-Position gestellt werden, d.h. den Schlüssel wieder entfernen. Alternativ kann die Tur die ersten paar Minuten während des Anzündens angeleht werden (ohne Schlüssel).
Beim Befeuern
Immer wenn neues Holz nachgelegt wird muss binnen der ersten Minuten eine genau bemessene Menge Primärluft zugeführrt werden. Es ist jedoch wichtig, dass diese Belüfung mit der Primärluft nicht zu langle dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Sie aktivieren die Automatik durch ein Herausziehen des Primärschiebers, sobald neues Holz nachgelegt wird. Die Automatik schließt danach die Primärluft.
Regulierung der Aduro-Tronic Automatik
Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von ca. 6 Minuten schließt. Diese Einstellung wurde beim Dänischen Technologischen Institut beim Test von Kaminöfen mit einem „Standardschornstein" und Brennholz in einer „Standardgroße" (Länge ca. 30 cm, Dicke ca. 10x10 cm) mit einer maximalen Feuchtigkeit des Brennholzes von 18% verwendet. In der Praxis können diese Verhältnisse natürlich variieren. Die Aduro-Tronic lasst sich davon genau auf die Verhältnisse Ihr Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z.B., wenn Sie einen etwas schlechteren Schornsteinzug haben, ihre Holzsche-itas etwas großer sind oder Sie noch seltener nachlegen themselves), justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschlüssels justieren, damit die Drosselung langsamer gehen. Drehen Sie die Schraube nach rechts, um die SchlieBzeit zu verlangern und nach links, um die SchlieBzeit zu verkürzen.
3.3 Lüftung
Damit Ihr Kaminofen optimal Funktioniert, ist eine ausreichende Luftzufuhr wichtig. Daher muss ausreichend Luft in den Raum, in dem der Ofen liegt, gelassen werden. Isolierte Hauser, starke Zu- und Abluftsysteme können hier störend einwirken. Schlechte Verbrennung kann die Folge sein. Stellen Sie daher eine ausreichende Luftzufuhr in den Raum safer (Öffnen Sie z.B. ein Fenster). Die benötigte Luftmenge beträgt 25m^3/ Stunde.
3.4 Heizanleitung
Der Kaminofen ist für intermittierende Verbrennung vorgesehen. Dies bedeutet, dass das Holz vollständig herunterbrennen muss, ehe Sie neues Holz nachlagen.
Um eine optimale Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt kräftigere Verbrennung als große Holzsche, da die Oberfläche größter ist, und dadurch wird mehr Gas freiagegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzsche eingelegt werden. Wenn einHigherer Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die ideale Wärmeleistung wird beim Einlagen von ca. 1,5 kg Holz pro Stunde erreicht.
Wenn Sie Probleme beim Änzünden des Kaminofens haben, oder das Feuer bereits nach kurzer Zeit wieder ausgeht, könnte es hierfür folgende Grunde geben:
Das Brennholz ist nicht trocken genug. Der Feuchtigkeitsgehalt von Brennholz sollte 18% nicht übersteigen.
- Es besteht ein Unterdruck in Ihrlem Haus (siehe 3.3).
- Der äußere Rauchabzug ist verrußt. Dies kann besonders nach dem Schornsteinfegen auftreten. Kontrollieren Sie den Rauchabzug.
- Es wurde zu weniger Brennholz verwendet. Die Glut ist davon nicht stark genug und zu kalt, um die neue Ladung Brennholz zu entzünden.
Um ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.
3.5 Erste Inbetriebnahme
Der Ofen ist in wiederverwendbarer Verpackung verpackt. Das Holz konnen Sie eventuell in kleineren Stücken zersägen und beim ersten Anzüden verwenden. Der Plast muss in Übereinstimmung mit den nationalen Vorschriften bezüglich Entsorgung von Abfälle entsorgt werden.
Es kann vorkommen, dass die Rauchleitplatte aus Stahl sich während des Transports verzieht. Vergewissern Sie sich daher vor dem Gebrauch des Kaminofens, ob die Rauchleitplatte korrekt befestigt ist (durch die Haken oder - je nach Modell - durch die Schrauben), um eine optimale Verbrennung zu erhögbaren und die Verrußung des Glases zu vermeiden.
Beim ersten Anzüden des Ofens muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen, d.h., den Kaminofen langsam aufwärmen bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, haret beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüfung.
Darüber hinaus kann es vorkommen, dass in der Aufheiz- und Abkuhlphase laute metallische Gerausche auftreten. Dies ist auf die Materialspannung in beiden Phasen zurückzufahren.
Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden soll, muss die Tur leicht angeleht bleiben und darf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung an den Ofen klebt.
3.6 Anzünden und Anheizen
Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.
- Öffnen Sie sowohl den Primärschieber unter der Tur als auch den Sekundärtschieber oben hinter den Tur. Die unterstehende Illustration zeigt die Schieber.
- Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und einzelne Kleinere Holzstücke quer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jeder nicht an einander liegen, um einander aufzuwärmen.
- Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann Schlieben Sie dann die Tur. Wenn es klare sightbare Flammen gibt, und das Feuer gut brennt, schlieben Sie die primäre Luftzufuhr unter der Tur (sehen Sie Punkt 3.1.2).
Die einzelnen Bedienungselemente werden ofters sehr heißt. Zur Bedienung im bereits Zustanditte die als Zubehör mitgelieferte „kalte Hand" benutzen.
3.7 Brennmaterialien
Der Kaminofen ist für Holz und Holzbrikets geeignet. Wir setzen den Gebrauch von gespaltenem Hartholz voraus, welches mindestens ein Jahr gut beluftet draufen unter einer Abdeckung gelagert wurde. Brennholz, welche nur drinnen gelagert wurde, ist sehr trocken und wird dazu schneil verbrennen. Idealerweise soll das Brennholz im Winter geschlagen werden, da zu dieser Zeit viel Feuchtigkeit des Holzes in den Wurzeln gespeichert wird. Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Holzer (Feuchtigkeitsgehalt hochstens 18%) als Brennstoff für Kleinfeuerstätten verwendet werden dürfen. Der Feuchtigkeitsgrad des Brennholzes konnen Sie mit Hilfe eines Feuchtigkeitsmessers oder eines Spulmitteltests bestimmen. Vorgehensweise des Spulmitteltests: Geben
Sie einen Tropfen Spülmittel auf das eine Ende des Holzstückes und verreiben Sie den Tropfenleitung. Pusten Sie dann auf der gegenüberliegenden Seite kräftig ins Holz. Bilden sich auf der Seite mit dem Spülmittel nun Seifenblasen, ist Ihr Holz trocken genug. Am besten geeignet sind Holzscheite von ca. 10 cm umfang und max. 50 cm Länge. Beim Anwenden von zu feuchtem Holz wird der Wirkungsgrad des Ofens deutlich reduziert und die Partikelemission erhöht.
4. Der Schornstein
Die optimale Verbrennung erreichen Sie, wenn Ihr Schornstein im natürlichen Zustand zwischen 18 und 25 Pascal (Pa) erreicht (warm). Sollte dieser Wert nicht erreicht werden, kann der Zug mit einem Kaminaufsatz (Aduro DraftOptimizer) verbessert werden. Dafür muss ein natürlicher Zug von 10 bis 14 Pa vorhanden sein. Diese Wert darf nicht untersritten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstärke lew. beeinflübt wird, ist er im Jahresverlauf sehr unterschiedlich. Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so hoch sein, dass genugend Schornsteinzug entstehen. Wenn der empfohlene Schornsteinzug nicht erreicht wird, konnen Probleme mit Rauch durch die Tür entstehen.
| Datum zur Berechnung des Schornsteins | Holz |
| Abgastemperatur gemessen bei [20°C] | 395 |
| Förderdruck bei Nennwärmeleistung [mbar]/[Pa] | 0,12/12 |
| Abgasmassenstrom [g/s] | 5,4 |
4.1 Fehlender Zug im Schornstein
Sollten Sie feststellen, dass der Schornsteinzug sich nach der Installation verschlechtert hat, kann es sein, dass etwas im Schornstein den Rauchabzug blockiert. Kontrollieren Sie in thisem Fall den Schornstein und stellen Sie safer, dass er nicht von umstehenden Gebäuden oder Bäumen beeinträchtigt wird.
Wenn der Schornstein zu niedrig, undicht oder mangelhaf isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Schornsteinzug muss ausreichend sein, damit beim Anzünden eines kalten Ofens/Schornsteins eine ausreichende Verbrennung entstehen kann und es nicht zu Rauchentwicklung/Austritt im Ofen kommt.
Nach erfolgsreicher Anheizphase und steigender Temperatur im Ofen und im Kamin ist es wichtig, dass der Schornsteinzug stabil bei zwischen 18 und 25 Pascal liegt. Dies muss nach spätestens einer Stunde der Fall sein. Prüfen Sieitte den Schornsteinzug vor und 60 Minuten nach der Anheizphase. Nur mit den genannten Pascal-Werten ist eine saubere und stabile Verbrennung möglich.
Temperatur und Zugstärke des Ofens stehen in direktem Bezug zueinander. Besonders im kalten Zustand kann der Zug im Kamin stark variieren. Daher wird empfohlen, den Kaminzug in warmen Zustand zu messen. Sollete der Schornsteinfeger damit einen ausreichenden Zug feststellen, die Heizleistung dennoch nicht ihren Erwartungen genugen, hilft es, die Anheizphase zu verlangern. Nutzen Sie dazu ein paar Zweige mit Anzünd-Hilfen, damit der Schornstein langsam und ausreichend aufwärmt. Nur so erhalten Sie einen optimalen Zu. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.
Ist es nicht möglich, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden, z.B. Aduro DraftOptimizer.
4.2 Schornstein und Rauch
Sollte Rauch aus dem Ofen oder dem vorderen Teil des Rauchrohres austreten, liegt dies wahrscheinlich an wechselnder Wetterlage. Unter bestimmten Voraussetzungen kann es zu einer Kälte-Blockade des Kamines kommt, die den natürlichen Zug stark beeinträchtigen kann. Dies kann besondere an kalten oder windigen Wintertagen passieren, oder wenn der Ofen länger Zeit nicht genutzt wurde.
Bei einer Kälte-Blockade des Schornsteins füllt sich die Brennkammer in der Anheizphase mit deutlich mehr Rauch als üblich. Diese tritt dann aus dem Ofen aus. Wenn der Kamin lange nicht genutzt wurde, empfehlen wir daher, den Ofen mit ein paar Zweigen langsam anzuheizen, um eine Kälte-Blockade zu vermeiden.
5. Wartung des Kaminofens
Alle Wartungsarbeiten am Kaminofen dürfen nur im kalten Zustand und bei gezogenem Stecker erfolgen.
Die Brennkammer
Die Vermiculite-Platten in der Brennkammer verschreiben nach einer gewissen Zeit und müssen ausgetauscht werden, sobald Risse größter als einen halben Zentimeter werden. Die Haltbarkeit der Platten hängt davon ab, wie oft und wie kräftig der Ofen in Gebrauch genommen wird. Sie können die Platten selbst austauschen. Sehen Sieitte www.aduroshop.de.
Glasscheibe
Nasses Holz, fehlender Zug im Schornstein sowie fehlerhafte Bedienung des Ofens konnen Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit einem feuchten Lappen mit weniger Asche darauf zu reinigen. Sie konnen auch Reinigungsk Produkte verwenden, wie z.B. der Aduro Easy Clean Schwamm. Diese Schwamm weder zerkratzt noch beschädigt die Oberfläche des Glases und kann mehrmals verwendet werden. Wasser oder andere Reinigungsmittel sind nicht notwendig.
Es gehort zur regelmäßigen Wartung, die Glashalterungen und Dichtungen ab der Inbetriebnahme auf korrekten Sitz zu kontrollieren.
Dichtungen
Die Dichtungen rund um Glas und Tur konnen mit der Zeit verschleiBen. Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenn sie ausgewechselt werden.
Asche
Entleeren Sie den Aschekasten, bevor er voll ist. Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher, das Feuer anzuzünden.
Reinigung des Kaminofens
Die Oberfläche des Ofens ist mit einer hitzeresistenten Senotherm Farbe lackiert, welche am besten erhalten bleibt, wenn sie gelegentlich mit einem kleinen, weichen Staubsaugeraufsatz abgesaugt wird. Der Ofen kann aber auch mit einem trockenen, weichen Tuch abgestaubt werden. Verwenden Sie kein Spiritus oder andere Reinigungsmittel, da diese die Lackierung beschädigen.
Der Kaminofenarf nicht mit Wasser gereinigt werden.Solleter der Kaminofen Rost ausgesetzt sein,besteht die Gefahr von Rostbildung.
Das innere des Kaminofens sowie das Rauchrohr konnen durch die Tür und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der obere Isolierstein (Rauchleitplatte) kann entfern werden. Um freiem Zugang zum oberen Teil des Kaminofens sowie dem Rauchrohr zu betrinnen, wird die Rauchleitplatte in Stahl abmontiert. Das Rauchrohr kann auch vom Kaminofen halten und gereinigt werden. Die Reinigung des inneren Kaminofens sowie des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch ofters benutz wird, soll die Reinigung ofters vorgenommen werden. Der Schornsteinfeger oder ihren örtlichen Aduro GO-Partner konnen diese Reinigung ausfuhren, wenn dies gewünscht wird.
Oberfläche ausbessern
Aduro Kaminöfen sind mit hitzebeständiger Senotherm-Farbe lackiert. Diese halt bis 500 Grad Celsius. Bei Lackschäden kann dies mit Senotherm-Spray kein und Rückstandlos repariert werden. Sie erhalten das Spray bei Ihr hem Handler oder unter www.aduroshop.de.
Ersatzteile und unauthorisierte Änderungen
Es dürfen nur originale Ersatzteile für den Kaminofen benutzt werden. Jege unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt. Auf www.aduroshop.de können Sie originale Ersatzteile für ihren Kaminofen kaufen.
6. Zubehör
Sie finden ein breites Angebot an Zubehör für Aduro Kaminöfen, die Ihr Kaminofen-Erlebnis komplett machen: Kaminbesteck, Holzkörbe, Schutzgitter, Brikettkästen und Ascheimer, Bodenplatten aus Glas und Stahl, Rauchrohre, Easy Fighter Lighter - sowie Easy Clean-Produkte. Lesen Sie mehr unter www.aduroshop.de.
7. Gewährleistung
Sie haben ein zweijähriges Reklamationsrecht ab Kaufdatum. Der Kaufbeleg muss als Dokumentation bei einer Reklamation vorgelegt werden. Das Reklamationsrecht greift nicht bei falscher Installation und Nutzung des Ofens. Ebenso sind Verschleibeile nicht Bestandteil von Garantie oder Gewährleistung. Dazu zahlen Glasscheiben, Isoliersteine, Feuerroste, Dichtungen, Schienen, angemalte Oberflächen, Griffe usw., da diese dem normalen Verschleib ausgesetzt sind. Diese Teile konnen Sie bei ihrem Handler oder www.aduroshop.de nachbestehen.
Es gilt grundsätzlich keine Garantie auf:
Schaden, die durch falsche Installation oderutzung des Ofens herruhren, z.B. Überhitzung sowie fehlende Wartung des Ofens
Abnehmbare- und Verschleibeite (Glasscheiben, Isoliersteine, Feuerroeste, Dichtungen, Schieren, angemalte Oberflächen, Griffe usw.), da diese dem tätiglichen Gebrauch unterliegen.
- Schäden aufgrund Kondenswasser in und um den Schornstein, zu viel oder weniger Schornsteinzug und fehlende Wartung/Reinigung.
- Montagearbeiten während einer Reparation.
- Transportkosten bei Reparatur.
Schaden am Ofen, die durch außerEinwirkung verursacht wurden oder Schaden, die der Ofen an anderen Gegenständen verursacht hat.
