| Produkttyp | Akku |
| Marke | Bosch |
| Modell | PBA 18V (kompatibel mit Easydrill 18V-40) |
| Technologie | Lithium-Ionen |
| Nennspannung | 18 V |
| Kapazität | Variiert je nach Modell: 1,5 Ah, 2,0 Ah, 4,0 Ah, 6,0 Ah |
| Empfohlene Ladetemperatur | 0 °C bis +35 °C |
| Betriebs- und Lagertemperatur | -20 °C bis +50 °C |
| Ladezustandsanzeige | 4 grüne LEDs (Stufen: 0-5%, 5-25%, 25-50%, 50-75%, 75-100%) |
| Integrierter Schutz | Gegen Überlast, Überhitzung, Kurzschluss und Tiefentladung |
| Kompatible Ladegeräte | AL 18... (außer AL 1814/1820/1860/2215 CV Professional) |
| Gewicht | Variiert je nach Kapazität (ca. 0,3-0,6 kg) |
| Wartung | Mit einem trockenen Tuch reinigen; Feuchtigkeit und Wasser vermeiden |
| Entsorgung | Nicht im Hausmüll entsorgen; Recycling erforderlich |
| Sicherheit | Nicht Feuer oder Temperaturen > 130 °C aussetzen; nur mit empfohlenen Ladegeräten verwenden |
Häufig gestellte Fragen - Easydrill 18V40 BOSCH
Benutzerfragen zu Easydrill 18V40 BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Batterie kostenlos im PDF-Format! Finden Sie Ihr Handbuch Easydrill 18V40 - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Easydrill 18V40 von der Marke BOSCH.
BEDIENUNGSANLEITUNG Easydrill 18V40 BOSCH
de Originalbetriebsanleitung
en Original Instructions
Innce originale
es Manual original
pt Manual original
1

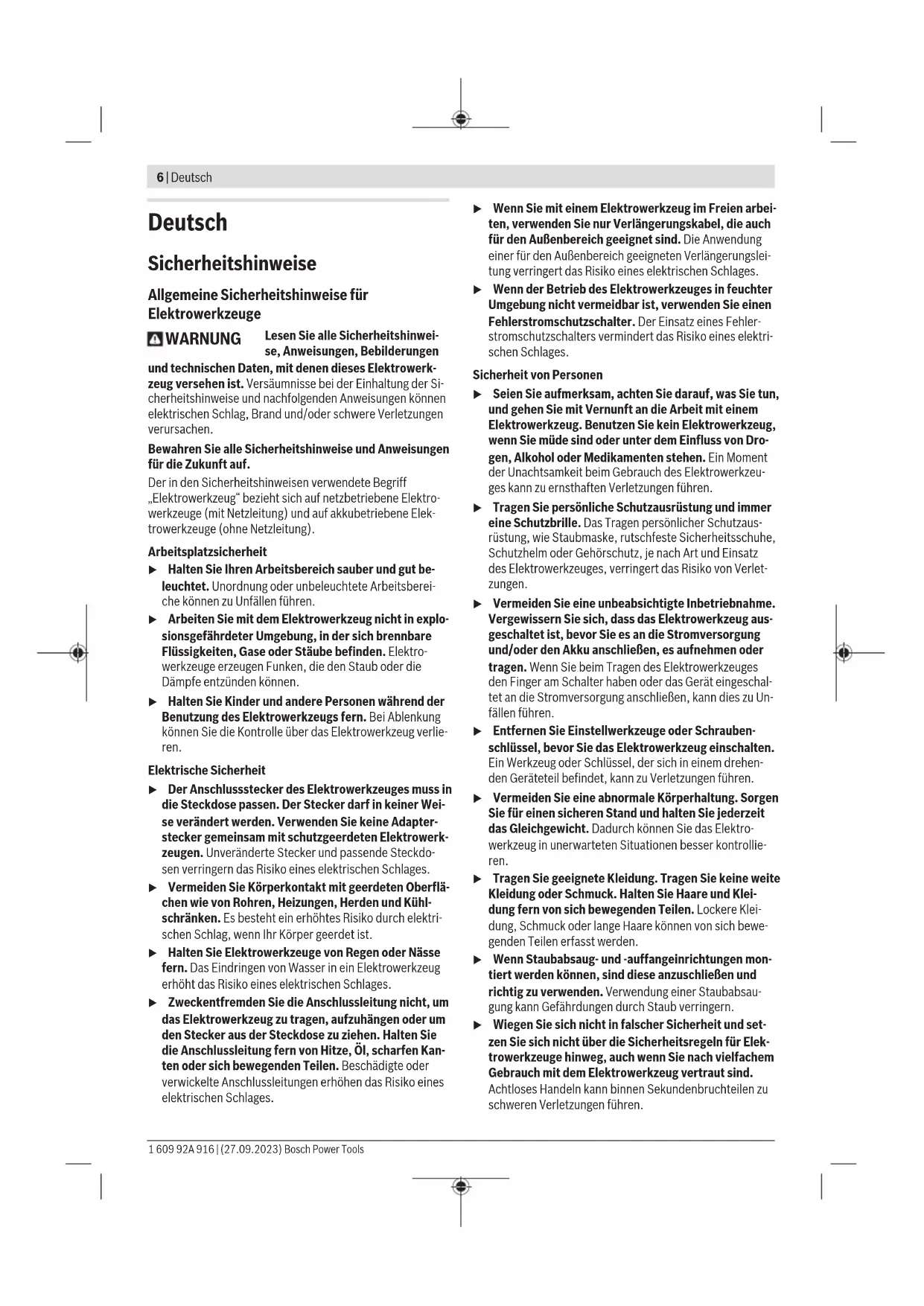

Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNING
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen
und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).
Arbeitsplatzssicherheit
- Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. - Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieven.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzusrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
Verwendung und Behandlung des Elektrowerkzeugs
▶ Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicher im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Gerateeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorschinsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit dieser nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
Verwendung und Behandlung des Akkuwerkezeugs
Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein
Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, führen Sie zusätzliche arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgebung erhöhen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollene nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.
Sicherheitseinweise für Bohrmschinen und Schrauber
Sicherheitschinweise für alle Arbeitsen
▶ Tragen Sie Gehorschutz beim Schlagbohren. Die Einwirkung von Lärn kann Gehörverlust bewirken.
- Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Sicherheitshinweise bei Verwendung langer Bohrer
Arbeiten Sie auf keinen Fall mit einer hohenen Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei hohenen Drehzahlen kann sich der Bohrer weniger verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei hohenen Drehzahlen kann sich der Bohrer weniger verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
8 | Deutschland
Üben Sie keinen übermögen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.
Zusätzliche Sicherheitschinweise
Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen von Schrauben können kurzzeitig hohe Reaktionsmomente auftreten.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit ihrer Hand.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
- Verwenden Sie den Akku nur in Produktien des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es steht Explosions- und Kurzschlussgefahr.
Schalten Sie das Elektrowerkzeug(sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Re
aktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
Bestimmungsgemäber Gebrauch
Das Elektrowerkzeug ist bestimmt zum Eindreten und Losen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Der Akku-Schlagbohrschrauber EasyImpact 18V-40 ist zusätzlich bestimmt zum Schlagbohren in Ziegel.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Graf-nde.
(1) Werkzeugaufnahme
(2) Schnellspannbohrfutter
(3) Einstellring Drehmomentvorwahl
(4) Einstellring Betriebsartvorwahr (EasyImpact 18V-40)
(5) Gangwahlschalter
(6) Akku-Entriegelungstaste
(7) Akku
(8)Arbeitslicht
(9) Drehrichtungsumschalter
(10) Ein-/Ausschalter
(11) Handgriff (isolierte Griffläche)
(12) Universalbithalter
a) Abgebildetes oder beschriebenes Zubehor gehort nicht zum Standard-Lieferumfang. Das vollständige Zubehor führen Sie in unserem Zubehörprogramm.
Technische Daten
| Akku-Bohrschrauber EasyDrill 18V-40 EasyImpact 18V-40 | ||
| Sachnummer | 3 603 JD8 0.. 3 603 JD8 1.. | |
| Nennspannung V= 18 18 | ||
| Leerlaufdrehzahl(A) | ||
| - 1. Gang min | -1 | 0-430 0-430 |
| - 2. Gang min | -1 | 0-1 630 0-1 630 |
| max. Drehmoment harter/weicher Schraubfall nach ISO 5393(A) | Nm 32/23 38/20 | |
Akku-Bohrschrauber EasyDrill 18V-40 EasyImpact 18V-40
| max. Drehmponent A) | Nm 40 40 | |
| Schlagzahl bei Leerlaufdrehzahl A) | min-1 | -0-24 450 |
| max. Bohr-Ø (1./2. Gang) | ||
| - Mauerwerk mm - 13 | ||
| - Stahl mm 13 13 | ||
| - Holz mm 30 30 | ||
| Bohrfutterspannbereich mm 13 13 | ||
| max. Schrauben-Ø mm 8 8 | ||
| Gewicht entsprechend EPTA-Procedure 01:2014 B) | kg 1,3 (1.5 Ah)-1,6 (6.0 Ah) 1,4 (1.5 Ah)-1,7 (6.0 Ah) | |
| empfohlene Umgebungstemperatur beim Laden °C 0 ... +35 0 ... +35 | ||
| erlaubte Umgebungstemperatur beim Betrieb C) und bei Lagerung | °C -20 ... +50 -20 ... +50 | |
| empfohlene Akkus PBA 18V...W- | PBA 18V...W- | |
| empfohlene Ladegeräte D) | AL 18... | |
A) gemessen bei 20-25°C mit Akku PBA 18V 2.0Ah
B) abhängig vom verwendeten Akku
C) eingeschränkte Leistung bei Temperaturen < 0^
D) Die folgenden Ladegerate sind mit dem Akku PBA nicht kompatibel: AL 1814 CV Professional, AL 1820 CV Professional, AL 1860 CV Professional, AL 2215 CV Professional
Gerausch-/Vibrationsinformationen
| EasyDrill 18V-40 | EasyImpact 18V-40 | ||
| Gerauschemissionswerte ermittelt entsprechend EN 62841-2-1. | |||
| Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise | |||
| Schaldruckpegel | dB(A) | 74 | 91 |
| Schalleistungspegel | dB(A) | - | 99 |
| Unsicherheit K | dB | 3 | 5 |
| Gehörschutz/TRagen! | |||
| Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-1: | |||
| Bohren in Metall: | |||
| ah | m/s2 | < 2,5 | < 2,5 |
| K | m/s2 | 1,5 | 1,5 |
| Schlagbohren in Beton: | |||
| ah | m/s2 | - | 25 |
| K | m/s2 | - | 3,0 |
| Schrauben: | |||
| ah | m/s2 | < 2,5 | < 2,5 |
| K | m/s2 | 1,5 | 1,5 |
Der in diesen Anweisungen angegebene Schwingungspegel und der Gerauschemissenswert sind entsprechend einem genormten Messverfahren gemessen worden und können fur den Vergleich von Elektrowerkzeugen miteinander verwendert werden. Sie eigenen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschemission.
Der angegebene Schwingungspegel und der Gerauschemisswert representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, konnen der Schwingungspegel und der Gerauschemisswert abweichen. Dies kann die Schwingungs- und Gerausch
10 | Deutsch
emission über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oderzarw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungs- und Geräuschemissionen über den gesamten Arbeits-zeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.
Akku
Bosch verkauf Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, konnen Sie der Verpackung entnehmen.
Akku laden
Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.
Hinweis: Li-lonen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.
Akku einsetzen
Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.
Akku entnehmen
Zur Entnahme des Akkus drücken Sie die Akku-Entrielegungstaste undziehen den Akku hersa. Wenden Sie dabei keine Gewalt an.
Akku-Ladezustandsanzeige am Akku
Hinweis: Nicht jeder Akku-Typ verfügbar über eine Ladezustandsanzeige.
Die LEDs der Akku-Ladezustandsanzeige am Akku zeigen den Ladezustand des Akkus an. Aus Sicherheitsgrunden ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.
Drucken Sie die Taste für die Ladezustandsanzeige am Akku, um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.
| LED am Akku Ladezustand | |
| Dauerlicht 4 × grün ≈ 75-100 % | |
| Dauerlicht 3 × grün ≈ 50-75 % | |
| Dauerlicht 2 × grün ≈ 25-50 % | |
| Dauerlicht 1 × grün ≈ 5-25 % | |
| Blinklicht 1 × grün ≈ 0-5 % | |
Hinweise für den optimalen Umgang mit dem Akku
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Montage
- Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Werkzeugwechsel (siehe Bild A)
Das Einsatzwerkzeug kann sich während des Betriebs stark erwarten. Lassen Sie es abkühlen, bevor Sie es anfassen.
Bei nicht gedrücktem Ein-/Ausschalter (10) wird die Bohrspindel arretiert. Dies ermöglich ein Schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspanbohrfutter (2) durch Drehen in Drehrichtigung ①, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
Drehen Sie die Hülse des Schnellspannbohrfutters (2) in Drehrichtigung von Hand kraftig zu, bis kein Übberrasten mehr hörbar ist. Das Bohrflutter wird dadurch automatisch verriegelt.
Staub/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarfur von Fachleutenbearbeitet werden.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie in Ihr dem Land gültige Vorschriften für die zu bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Betrieb
Inbetriebnahme
Drehrichtung einstellen (siehe Bild B)
Mit dem Drehrichtungsumschafter (9) konnen Sie die Drehrichtung des Elektrowerkzeuges andern. Bei gedrücktem Ein-/Ausschafter (10) ist dies jedoch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter (9) nach links bis zum Anschlag durch.
Linklauf: Zum Lösen bzw. Herausdrehen von Schrauben drücken Sie den Drehrrichtungsumschafter (9) nach rechts bis zum Anschlag durch.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter (10) und halten Sie ihn gedrückt.
Die LED (8) leuchtet bei kein oder vollständig gedrücktem Ein-/Ausschalter (10) und ermöglicht das Ausleuchten des Arbeitsbereiches bei umgültigen Lichtverhältnissen.
Um das Elektrowerkzeug auszuschalten, setzen Sie den Ein-/Ausschalter (10) los.
Drehzahl einstellen
Sie konnen die Drehzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie welt Sie den Ein-/Aussalter (10) eindrücken.
Leichter Druck auf den Ein-/Ausschalter (10) bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl.
Drehmoment vorwahlen
Mit dem Einstellung Drehmomentvorwahl (3) konnen Sie das benöttige Drehmoment stufenweise vorwahlen. Bei richtiger Einstellung wird das Einsatzwerkzeug gestoppt, sobald die Schraube bündig in das Material eingedreht ist bzw. das eingestellte Drehmoment erreicht ist. In Position 15 die Übberrastkupplung deaktiviert, z. B. zum Bohren oder zum Eindreten von großen Schrauben. Auf dieser Stufe erreichen Sie das maximale Drehmoment.
Mechanische Gangwahl
- Sie können den Gangwahlschalter (5) bei Stillstand oder bei laufendem Elektrowerkzeug betätigten. Dies sollte jedoch nicht bei voller Belastung oder maxima-ler Drehzahl erfolgen.
Gang I:
Niedriger Drehzahlbereich; zum Arbeiten mit großem Bohrdurchmesser oder zum Schrauben.
Gang II:
Hoher Drehzahlbereich; zum Bohren und Schlagbohren mit keinem und mittlerem Bohrdurchmesser.
Betriebsart einstellen
EasyDrill 18V-40:
Schrauben
Zum Eindrehen von kleinen und mittelgroßen Schrauben stellen Sie den Einstellung Drehmoment (3) auf das gewünschte Drehmoment ein.
Schrauben und Bohren
Zum Eindrehen von groBen Schrauben und zum Bohren stellen Sie den Einstellung Drehmoment (3) auf das Symbol "Bohren/ Schrauben MAX".
EasyImpact 18V-40:
Schauben
Zum Eindrehen von kleinen und mittelgroßen Schrauben stellen Sie den Einstellung Betriebsartvorwahl (4) auf das Symbol "Schrauben".
Stellen Sie den Einstellung Drehmomentvorwahl (3) auf das gewünschte Drehmoment ein. Für maximales Drehmoment stellen Sie den Einstellung Betriebsartvorwahr (4) auf das Symbol "Bohren/Schrauben MAX".
Schrauben und Bohren
Zum Eindehren von groBen Schrauben und zum Bohren stellen Sie den Einstellung Betriebsartvorwahl (4) auf das Symbol "Bohren/Schrauben MAX".
Schlagbohren
Zum Schlagbohren in Mauerwerk stellen Sie den Einstellung Betriebsartvorwahl (4) auf das Symbol „Schlagbohren".
Vollautomatische Spindelarretierung (Auto-Lock)
Bei nicht gedrucktem Ein-/Ausschalter (10) wird die Bohrspindel und damit die Werkzeugaufnahme (1) arretiert.
Dies ermodlich das Eindrehen von Schrauben auch bei entladenem Akku (7) bzw. das Verwenden des Elektrowerkzeuges als Schraubendreher.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßem Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder Überschreitung der zulässigen Akku-Temperatur schaltet die Elektronik das Elektrowerkzeug ab, bis diese wieder im optimalen Betriebstemperaturbereich ist.
Arbeitshinweise
- Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.
Nach längerem Arbeiten mit kleiner Drehzahl sollenn Sie das Elektrowerkzeug zur Abkuhlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen halten.
Wartung und Service
Wartung und Reinigung
▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
- Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sicher zu arbeiten.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihrds Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilf litersnener bei Fragen zu unseren Produkten und deren Zubehor.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Kundendienst: Tel.: (0711) 400 40 480
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Anwendungsberatung:
Tel.: (0711) 400 40 480
Fax: (0711) 400 40 482
E-Mail: kundenberatung ew@de.bosch.com
Weitere Serviceadressen finden Sie unter:
Die empfohlenen Li-Ilonen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der StraBe transportiert werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahr gut-Experte hinzugezogen werden.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akkus so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmull!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU über Elektr- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wie-derverwendung zugeführrt werden.
Bei unsachgemäß Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.
Nur für Deutschland:
Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte
Wie im Folgenden naher beschreiben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektron- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,
- bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dört durch Auslieferung die Abgabe erfolgt: In dieser Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
- auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpf werden und ist auf drei Altgeräte pro Geräteart beschränkt.
Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerats zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Gerats ein Altgerät zurückgegeben wird.
Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großergeäte mit mindestens einer äußerten Abmessung über 50~cm ) beschrankt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzter gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung länger als 25~cm sind, die der Endnutzter zurückgeben will, ohne ein neues Gerät zu kaufen.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 12).
