BEDIENUNGSANLEITUNG IB 740 Adv Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Umweltschutz ..... DE .. 1

Sicherheitshinweise ..... DE .. 1

Bestimmungsgemäße Verwendung ..... DE .. 2

Funktion ..... DE .. 2

Bedienelemente ..... DE .. 2

Inbetriebnahme. . . . . . . DE .. 3

Bedienung. . . . . . . . . DE .. 4

Außerbetriebnahme ..... DE .. 6

Transport. DE . 6

Lagerung. DE .. 6

Wartung und Pflege ..... DE .. 6

Hilfe bei Störungen ..... DE .. 7

Technische Daten ..... DE .. 9

Zubehör ..... DE . 10

Garantie ..... DE . 10

EU-Konformitätserklärung . DE . 10

Umweltschutz

	Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.
	Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Sicherheitshinweise

Das Gerät darf nur von Personen bedient werden, die diese Betriebsanleitung gelesen und verstanden haben. Insbesondere müssen alle Sicherheitshinweise beachtet werden.

→ Diese Betriebsanleitung so aufbewahren, dass sie dem Bediener jederzeit zur Verfügung steht.

Gefahrenstufen

⚠Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠ Warning

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Symbole auf dem Gerät

Verletzungsgefahr durch herumfliegende Trockeneispellets. Strahlpistole nicht auf Personen richten. Dritte Personen vom Einsatzort entfernen und während des Betriebs fernhalten (z.B. durch Absperrung). Während des Betriebs nicht an die Düse oder in den Trockeneisstrahl fassen.

⚠Gefahr

Erstickungsgefahr durch Kohlendioxid. Die Trockeneispellets bestehen aus festem Kohlendioxid. Beim Betrieb des Gerätes steigt der Kohlendioxid gehalt der Luft am Arbeitsplatz. Arbeitsplatz ausreichend lüften, ggf. ein Personenwärngerät verwenden.

Anzeichen hoher Kohlendioxid konzentration in der Atemluft:

- 3...5%: Kopfschmerzen, hohe Atemfrequenz.

- 7...10%: Kopfschmerzen, Brechreiz, evtl. Bewusstlosigkeit.

Beim Auftreten dieser Anzeichen sofort Gerät abstellen und an die frische Luft gehen, vor Fortsetzung der Arbeit Lüftungsmaßnahmen verbessern oder Atemgerät verwenden.

Kohlendioxid ist schwerer als Luft und sammelt sich in engen Räumen, tieferliegenden Räumen oder in geschlossenen Behältern. Auf ausreichende Belüftung des Arbeitsplatzes achten.

Sicherheitsdatenblatt des Trockeneisher- stellers beachten.

⚠Gefahr

Verletzungsgefahr durch elektrostatische Entladungen, Beschädigungsgefahr für elektronische Baugruppen. Beim Reinigungsvorgang kann sich das Reinigungsobjekt elektrisch aufladen.

Reinigungsobjekt elektrisch erden und Erdung während des gesamten Reinigungsvorgangs aufrecht erhalten.

⚠Gefahr

Verletzungsgefahr durch elektrischen Schlag. Vor dem Öffnen des Steuerschranks Netzstecker aus der Steckdose ziehen.

⚠Gefahr

Gefahr von Kälteverbrennungen. Trockeneis hat eine Temperatur von -79 °C. Trockeneis und kalte Geräteteile nie ungeschützt berühren.

⚠ Gefahr

Verletzungsgefahr durch herumfliegende Trockeneispellets oder Schmutzteilchen. Dicht schließende Schutzbrille tragen.

Gefahr von Gehörschäden. Gehörschutz tragen.

⚠ Gefahr

Verletzungsgefahr durch herumfliegende Trockeneispellets oder Schmutzteilchen. Schutzhandschuhe nach EN 511 und langärmlige Schutzkleidung tragen.

⚠Gefahr

Verletzungsgefahr durch elektrischen Schlag. Vor dem Öffnen des Steuerschranks Netzstecker aus der Steckdose ziehen.

Allgemeine Sicherheitshinweise

⚠ Gefahr

Verletzungsgefahr durch unbeabsichtigt anlaufendes Gerät. Vor Arbeiten am Gerät Netzstecker aus der Steckdose ziehen.

⚠Gefahr

Gefahr von Kälteverbrennungen durch Trockeneis oder kalte Geräteteile. Bei Arbeiten am Gerät geeignete Kälteschutzkleidung tragen oder Trockeneis entfernen und Gerät aufwärmen lassen.

Trockeneis nie in den Mund nehmen.

⚠ Warning

Unfallgefahr durch Rückstoßkraft der Strahlpistole. Vor dem Betätigen des Abzugshebels der Strahlpistole sicheren Standplatz suchen und Strahlpistole gut festhalten.

⚠Gefahr

Verletzungsgefahr durch herumfliegende Gegenstände. Leichte Reinigungsobjekte fixieren um das Mitreißen mit dem Trockeneisstrahl zu verhindern.

⚠️ Warnung

Das Gerät nicht verwenden, wenn sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung. Das Gerät nicht benutzen, wenn eine Anschlussleitung oder wichtige Teile des Gerätes beschädigt sind, z. B. Sicherheitseinrichtungen, Strahlmittel-schlauch, Strahlpistole. Quetschgefahr durch die Dosiereinrichtung. Vor dem Entfernen des Schutzblechs im Trockeneisbehälter unbedingt den Netzstecker des Gerätes aus der Steckdose ziehen.

Vorschriften und Richtlinien

Für den Betrieb dieser Anlage gelten in der Bundesrepublik Deutschland folgende Vorschriften und Richtlinien (beziehbar über Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• BGV D 26 Strahlarbeiten
  – Durchführungsanweisung zur BGV D 26
  – BGR 117 Arbeiten in engen Räumen
  – BGR 189 Einsatz von Schutzkleidung
  – BGR 195 Einsatz von Schutzhandschuhen
  – BGR 500 Arbeiten mit Strahlgeräten
  – BGI 534 Arbeiten in engen Räumen
• BGI 836 Gaswarner

Sicherheitseinrichtungen

Not-Aus-Taster

Wird der Not-Aus-Taster gedrückt, stoppt die Trockeneisdosierung und der Luftstrom aus der Düse wird unterbrochen.

Ausschalten im Notfall

→ Abzugshebel der Strahlpistole loslassen.
→ Not-Aus-Taster drücken.

Die Trockeneisdosierung wird gestoppt und der Luftstrom aus der Düse wird unterbrochen.

→ Druckluftversorgung unterbrechen.

Bestimmungsgemäße Verwendung

Das Gerät dient zum Entfernen von Verschmutzungen mit Trockeneispellets die von einem Luftstrahl beschleunigt werden. Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden. Als Strahlmittel dürfen nur Trockeneispellets verwendet werden. Die Verwendung anderer Strahlmittel kann zur Beschädigung des Gerätes führen.

Funktion

Druckluft gelangt über ein Druckregelventil zur Strahlpistole. Beim Betätigen des Abzugshebels der Strahlpistole öffnet das Ventil und der Luftstrahl tritt aus der Strahlpistole aus. Zusätzlich weden Trockeneispellets über die Dosiereinrichtung in den Luftstrahl dosiert. Bei der Geräteversion „IB 7/40 Advanced“ ist die Zudosierung an der Strahlpistole abschaltbar. Die Trocken-

eispellets prallen auf die zu reinigende Oberfläche und entfernen den Schmutz. Durch die -79 °C kalten Trockeneispellets entstehen zusätzlich Wärmespannungen zwischen Schmutz und Reinigungsobjekt, welche ebenfalls zum Ablösen des Schmutzes beitragen. Weiterhin verwandelt sich das Trockeneis beim Auftreffen sofort in gasförmiges Kohlendioxid und beansprucht so das 700-fache Volumen. Vom Trockeneis unterwanderter Schmutz wird hierdurch weggesprengt. Während des Strahlbetriebs sorgt ein Rüttler am Trockeneisbehälter für das kontinuierliche Nachrutschen der Trockeneispellets.

Bedienelemente

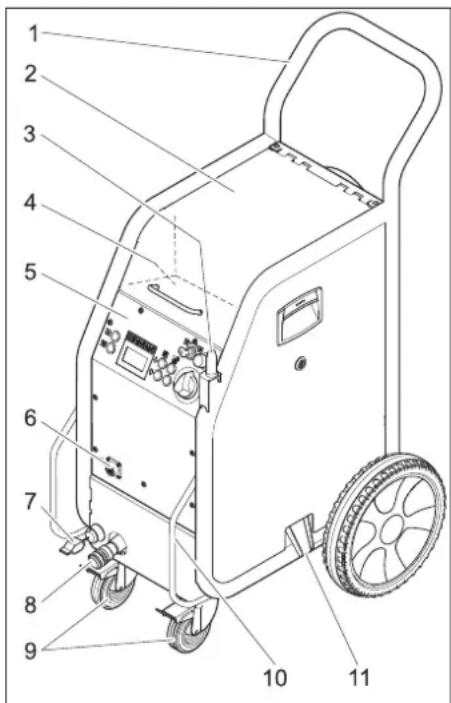

Gerät

1 Schubbügel
2 Deckel Trockeneisbehälter
3 Halter für Strahlpistole
4 Ablagefach für Zubehör
5 Bedienfeld
6 Kupplung Steuerleitung
7 Erdungsseil mit Klemme (nur IB 7/40 Advanced, Option bei IB 7/40 Classic)
8 Kupplung Strahlmittel-Schlauch
9 Lenkrolle mit Feststellbremse
10 Transportgriff, Rammschutzbügel
11 Trockeneis-Auslass, zur Behälter-Entleerung

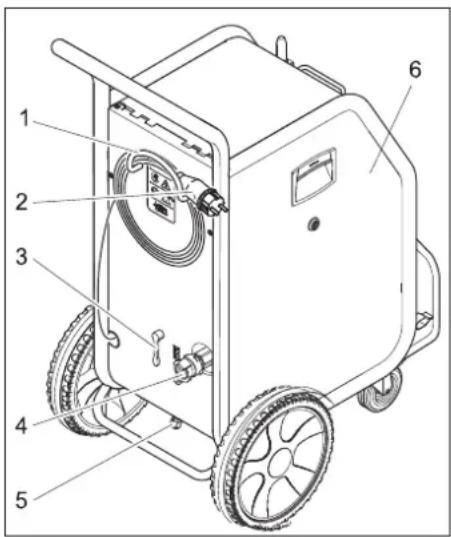

1 Kabelhalter
2 Netzkabel mit Netzstecker
3 Druckentlastungsventil, Kondensat-Entleerung des Wasserabscheiders
4 Druckluft-Anschluss
5 Kondensatablass
6 Sicherung F1, unter der Seitenverkleidung

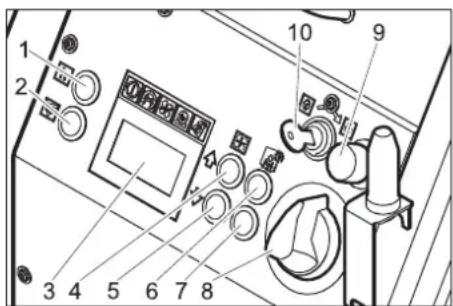

Bedienfeld

1 Taste Statistik, Zähler zurücksetzen
2 Taste Entleerung Trockeneisbehälter
3 Display
4 Taste Strahldruck erhöhen
5 Taste Strahldruck verringern
6 Taste Trockeneis-Dosierung erhöhen
7 Taste Trockeneis-Dosierung verringern
8 Geräteschalter
9 Not-Aus-Taster
10 Schlüsselschalter

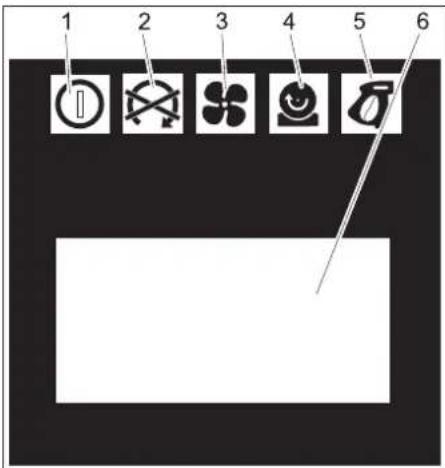

Display

1 2 3 4 5 6

1 Kontrollleuchte Steuerspannung grün: Steuerspannung in Ordnung rot: Steuerspannung zu niedrig gelb: Entleerung Trockeneisbehälter aktiv
2 Kontrollleuchte Not-Aus rot: Not-Aus-Taster betätigt grün: Not-Aus-Taster nicht betätigt
3 Kontrollleuchte Druckluft grün: Druck in Ordnung orange: gewählter Strahldruck nicht er- reicht rot: Druck zu gering (unter 0,15 MPa/ 1,5 bar)
4 Kontrollleuchte Dosiereinrichtung grün: Antrieb in Ordnung rot: Störung im Antrieb
5 Kontrollleuchte Strahlpistole grün: Strahlpistole in Ordnung orange: Abzugshebel der Strahlpistole während dem Einschalten betätigt rot: Strahlpistole ausgesteckt oder Steuerleitung beschädigt
6 Anzeigefeld

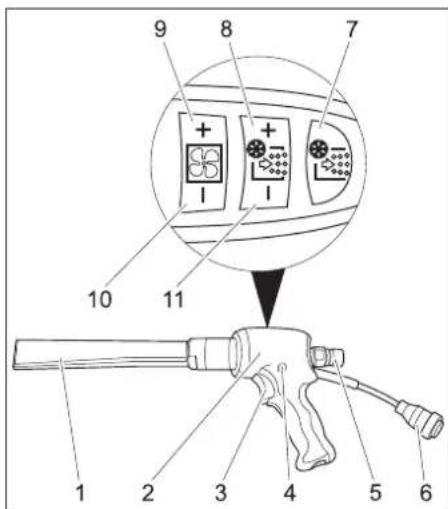

Strahleinrichtung

1 Düse
2 Strahlpistole
3 Abzugshebel
4 Sicherungsknopf
5 Kupplung Strahlmittel-Schlauch

6 Kupplung Steuerleitung

Nur bei IB 7/40 Advanced:

7 Taste Trockeneis-Dosierung Ein/Aus Leuchtet rot bei ausgeschalteter Trockeneis-Dosierung
8 Taste Trockeneis-Dosierung erhöhen
9 Taste Strahldruck erhöhen
10 Taste Strahldruck verringern
11 Taste Trockeneis-Dosierung verringern

Inbetriebnahme

⚠Gefahr

Verletzungsgefahr durch herumfliegende Trockeneispellets.

Beim Vorbereiten des Gerätes alle Baugruppen, insbesondere den Strahlmittel-Schlauch auf ordnungsgemäßen Zustand untersuchen. Beschädigte Baugruppen durch einwandfreie ersetzen.

Verschmutzte Baugruppen reinigen und auf ordnungsgemäße Funktion prüfen.

→ Gerät auf einer waagrechten, ebenen Fläche abstellen und Feststellbremsen der Lenkrollen blockieren.
→ Strahlmittelschlauch mit dem Gerät verbinden und sichern.
→ Strahlpistole mit dem Strahlmittel-Schlauch verbinden und sichern.
→ Steuerleitung mit dem Gerät verbinden.
→ Steuerleitung mit der Strahlpistole verbinden.

Düsen

Hinweis

Die Auswahl der Düse ist abhängig vom Werkstoff des Reinigungsobjekts und der Verschmutzung.

Alle Düsen werden ohne Werkzeug auf das Gewinde der Strahlpistole aufgeschraubt. Die an der Düse angebrachten Schlüsselflächen dienen zum Lösen festsitzender Düsen mit einem Gabelschlüssel.

⚠Gefahr

Verletzungsgefahr durch unbeabsichtigt startendes Gerät. Vor dem Düsenwechsel Gerät ausschalten.

⚠ Warning

Verletzungsgefahr durch Berührung der kalten Düse. Düse vor dem Berühren aufwärmen lassen oder Schutzhandschuhe tragen.

Vorsicht

Gefahr von Kaltverschweißung. Düsengewinde vor der Montage mit dem beiliegenden Fett bestreichen.

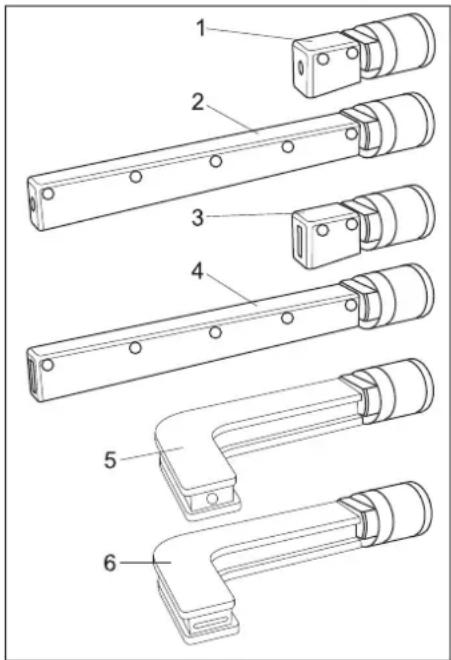

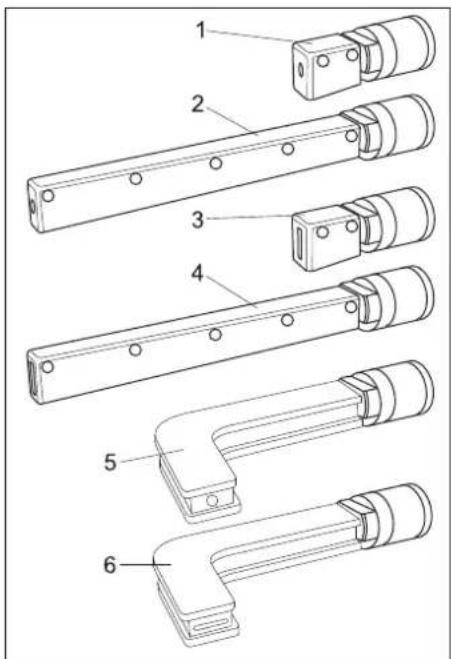

Strahldüsen

Neben der mitgelieferten Flachstrahldüse stehen weitere Flach- und Rundstahldüsen in verschiedenen Ausführungen als Zubehör zur Verfügung.

1 Rundstrahldüse, kurz
2 Rundstrahldüse, lang
3 Flachstrahldüse, kurz
4 Flachstrahldüse, lang, im Lieferumfang
5 Rundstrahldüse, abgewinkelt, mit Gummiarmierung
6 Flachstrahldüse, abgewinkelt, mit Gummiarmierung

→ Düse auf den Gewindestutzen der Strahlpistole aufsetzen und von Hand festziehen.

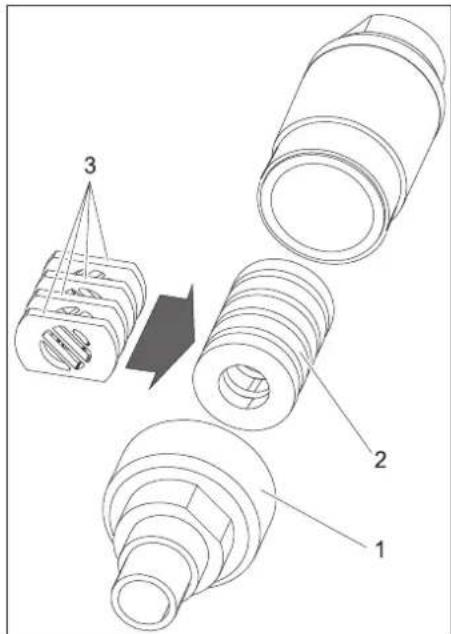

Scrambler (Zubehör)

Der Scrambler zerkleinert die Trockeneispellets und wird zwischen Strahlpistole und Düse montiert.

Die Ausrichtung der 4 Lochplatten im Scrambler gibt den Grad der Zerkleinerung vor.

Grad der Zerkleinerung auswählen:

1 Verschraubung
2 Magazin
3 Lochplatte

→ Verschraubung abschrauben.
→ Magazin mit Lochplatten herausnehmen.

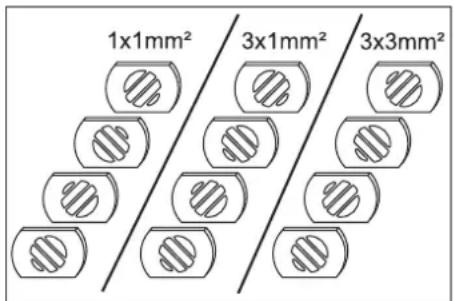

1x1mm² 3x1mm² 3x3mm²

→ Lochplatten wie oben gezeigt im Magazin anordnen (3 Möglichkeiten). Die Maßangabe im Bild bezieht sich auf die Größe der Durchlassöffnungen.
→ Magazin mit Lochplatten in den Scrambler einsetzen.
→ Verschraubung aufschrauben und festziehen.

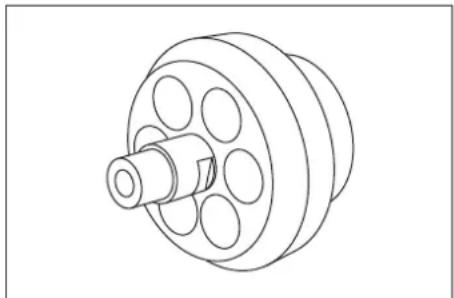

Düsenverlängerung (Zubehör)

Zwischen Strahlpistole und Düse kann eine Verlängerung eingesetzt werden.

Der Handgriff kann an der Verlängerung befestigt werden.

Arbeitsbeleuchtung (Zubehör)

Die Arbeitsbeleuchtung wird zwischen Strahlpistole und Düse angebracht. Das Ein- und Ausschalten ist in Kapitel „Bedienung/Grundeinstellungen“ beschrieben.

Druckluft anschließen

Hinweis

Für einen störungsfreien Betrieb muss die Druckluft einen niedrigen Feuchtigkeitsgehalt (maximal 5% relative Luftfeuchtigkeit, Taupunkt unter 0°C) aufweisen. Die Druckluft muss frei von Öl, Schmutz und Fremdkörpern sein.

Die Druckluft muss trocken und ölfrei sein, dem Kompressor muss mindestens ein Nachkühler und ein Abscheider nachgeschaltet sein.

→ Druckentlastungsventil schließen.
→ Druckluft-Zuleitung an den Druckluft-Anschluss des Gerätes anschließen. Der maximal zulässige Versorgungsdruck von 1MPa (10 bar) darf nicht überschritten werden.

Netzanschluss herstellen

⚠Gefahr

Gefahr durch elektrischen Schlag. Die verwendete Steckdose muss von einem Elektroinstallateur installiert sein und IEC 60364-1 entsprechen.

Das Gerät darf nur an eine Stromversorgung mit Schutzerde angeschlossen werden.

Die verwendete Steckdose muss leicht zugänglich sein und sich in einer Höhe zwischen 0,6 m und 1,9 m vom Fußboden entfernt sein.

Die verwendete Steckdose muss sich im Sichtbereich des Bedieners befinden. Das Gerät muss durch einen FI-Schutzschalter Typ B, 30 mA abgesichert sein. Netzanschlussleitung des Gerätes vor jedem Betrieb auf Beschädigung prüfen. Gerät mit beschädigtem Kabel nicht in Betrieb nehmen. Beschädigtes Kabel durch Elektrofachkraft austauschen lassen.

Das Verlängerungskabel muss einen IPX4-Schutz sicherstellen und die Kabelausführung muss mindestens H 07 RN-F 3G1,5 entsprechen.

→ Netzstecker in Steckdose stecken.

Bedienung

Trockeneis einfüllen

⚠ GEFAHR

Gefahr von Kälteverbrennungen. Trockeneis hat eine Temperatur von -79 °C. Trockeneis und kalte Geräteteile nie ungeschützt berühren. Schutzhandschuhe und Schutzkleidung tragen.

→ Deckel Trockeneisbehälter öffnen.
→ Trockeneisbehälter auf Fremdkörper und Kondensat prüfen, Fremdkörper und Kondensat entfernen.
→ Trockeneispellets in den Behälter füllen.

Vorsicht

Beschädigungsgefahr für das Gerät. Als Strahlmittel dürfen nur Trockeneispellets verwendet werden. Die Verwendung anderer Strahlmittel führt zum Verlust der Garantie.

→ Deckel Trockeneisbehälter schließen.

Hinweis

Um Störungen durch verschmolzene Trockeneispellets zu vermeiden, ist es sinnvoll den Inhalt des Trockeneisbehälters ganz zu verbrauchen, bevor neues Trockeneis eingefüllt wird. Vor längeren Arbeitsunterbrechungen Gerät betreiben, bis der Trockeneisbehälter leer ist oder den Behälter durch die Funktion Trockeneis Entleerung leeren.

Einstellungen

Hinweis

Die Einstellungen sind abhängig vom Werkstoff des Reinigungssobjekts und der Verschmutzung.

→ Not-Aus-Taster durch Drehen entriegeln.
→ Geräteschalter auf „l“ stellen.
→ Schlüsselschalter im Uhrzeigersinn drehen.

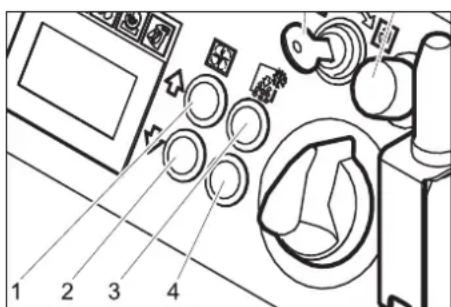

→ Strahldruck mit den Tasten Strahldruck erhöhen/verringern einstellen.

Hinweis

Je höher der eingestellte Strahldruck ist, umso höher (aggressiver) ist die Reinigungswirkung.

→ Trockeneisdosierung mit den Tasten Trockeneisdosierung erhöhen/verringern einstellen.
→ Schlüsselschalter gegen den Uhrzeigersinn drehen und Schlüssel abziehen.
Durch das automatische Verschließen des Schlüssellochs wird Verschmutzung während des Betriebs verhindert. Bei abgezogenem Schlüssel ist das Gerät gegen Verstellung der Einstellungen und Rückstellen der Statistikwerte gesichert.

Betrieb

→ Wartungsarbeiten „täglich vor Betriebs beginn“ ausführen (siehe Abschnitt „Wartung und Pflege“).

⚠Gefahr

Verletzungsgefahr durch herumfliegende Trockeneispellets. Strahlpistole nicht auf Personen richten. Dritte Personen vom Einsatzort entfernen und während des Betriebs fernhalten (z.B. durch Absperrung). Während des Betriebs nicht an die Düsenöffnung oder in den Trockeneisstrahl fassen.

Vor dem Trennen der Verbindung zwischen Strahlpistole und Strahlmittel-Schlauch und zwischen Strahlmittel-Schlauch und Gerät unbedingt Druckluft-versorgung absperren, Gerät drucklos machen und Netzstecker aus der Steckdose ziehen.

→ Arbeitsbereich absperren um den Zutritt von Personen während des Betriebs zu verhindern.

⚠ Gefahr

Erstickungsgefahr durch Kohlendioxid. Die Trockeneispellets bestehen aus festem Kohlendioxid. Beim Betrieb des Gerätes steigt der Kohlendioxid gehalt der Luft am Arbeitsplatz. Arbeitsplatz ausreichend lüften, ggf. ein Personenwärngerät verwenden.

Anzeichen hoher Kohlendioxid konzentration in der Atemluft:

• 3...5%: Kopfschmerzen, hohe Atemfrequenz.
• 7...10%: Kopfschmerzen, Brechreiz, evtl. Bewusstlosigkeit.

Beim Auftreten dieser Anzeichen sofort Gerät abstellen und an die frische Luft gehen, vor Fortsetzung der Arbeit Lüftungsmaßnahmen verbessern oder Atemgerät verwenden.

Sicherheitsdatenblatt des Trockeneisher- stellers beachten.

⚠Gefahr

Gefahr durch gesundheitsgefährdende Stoffe. Können bei der Bearbeitung gesundheitsgefährdende Stäube entstehen, müssen vor Beginn der Arbeiten entsprechende Sicherheitsmaßnahmen getroffen werden.

⚠Gefahr

Explosionsgefahr!

Nicht gleichzeitig Leichtmetalle und eisenhaltige Teile bearbeiten.

Werden abwechselnd Leichtmetalle und eisenhaltige Teile bearbeitet, muss der Arbeitsraum und die Absaugeinrichtung vor der Bearbeitung des jeweils anderen Materials gereinigt werden.

→ Beim Arbeiten in engen Räumen für ausreichenden Luftwechsel sorgen um die Kohlendioxidkonzentration in der Raumluft unter dem gefährlichen Wert zu halten.
→ Reinigungsobjekt gegebenenfalls fixieren.

⚠Gefahr

Verletzungsgefahr durch elektrostatische Entladungen, Beschädigungsgefahr für elektronische Baugruppen. Beim Reinigungsvorgang kann sich das Reinigungsbjekt elektrisch aufladen.

Reinigungsobjekt elektrisch erden und Erdung während des gesamten Reinigungsvorgangs aufrecht erhalten.

⚠ Warning

Beschädigungsgefahr durch in den Trockeneisbehälter fallende Fremdkörper. Während des Betriebs Deckel des Trockeneisbehälters geschlossen halten.

→ Erdungsseil (nur bei IB 7/40 Advanced) elektrisch leitend mit dem Reinigungso- objekt verbinden oder Reinigungso- jekt auf eine andere Art erden.
→ Schutzkleidung, Schutzhandschuhe, dicht schließende Schutzbrille und Gehörschutz tragen.
→ Druckluftversorgung aktivieren.
→ Not-Aus-Taster durch Drehen entriegeln.

→ Sicheren Standplatz wählen und eine sichere Körperhaltung einnehmen, um von der Rückstoßkraft der Strahlpistole nicht aus dem Gleichgewicht zu kommen.

Um das schlagartige Einsetzen des Rückstoßes zu verhindern, kann ein langsames Ansteigen des Strahldrucks eingestellt werden (siehe „Bedienung/Grundeinstellungen“ Menüpunkt Softstart).

→ Sicherungsknopf der Strahlpistole eindrücken.
→ Trockeneisstrahl durch Betätigen des Abzugshebels der Strahlpistole aktivieren und Reinigungsvorgang durchführen.

Hinweis

Bei der Gerätevariante IB 7/40 Advanced kann die Zudosierung von Trockeneispellets mit der Taste Trockeneis -Dosierung Aus/Ein an der Strahlpistole aus- und einsgeschaltet werden. Bei ausgeschalteter Dosierung leuchtet die Taste rot, im Display wird „Ice off“ angezeigt.

Zusätzlich kann bei der Gerätevariante IB 7/40 Advanced der Strahldruck und die Trockeneismenge an der Strahlpistole ver- stellt werden.

⚠ Warning

Beschädigungsgefahr für die Dosiereinrichtung durch Schmutz. Beim Strahlbetrieb den Deckel des Trockeneisbehälters geschlossen lassen, um das Eindringen von abgestrahlten Verschmutzungen zu verhindern.

Ausschalten im Notfall

→ Abzugshebel der Strahlpistole loslassen.
→ Not-Aus-Taster drücken.

Die Trockeneisdosierung wird gestoppt und der Luftstrom aus der Düse wird unterbrochen.

→ Druckluftversorgung unterbrechen.

Inbetriebnahme nach Not-Aus

→ Not-Aus-Taster durch Drehen entriegeln.

Betrieb unterbrechen

→ Abzugshebel der Strahlpistole loslassen.
→ Bei Betriebspausen kann die Strahlpistole auf den Halter am Gerät gesteckt werden.

Hinweis

Bei längerem Betriebsunterbrechungen können die Trockeneispellets im Trockeneisbehälter verschmelzen. Betrieb möglichst nicht länger als 20 Minuten unterbrechen. Bei längeren Unterbrechungen Trockeneisbehälter entleeren.

Kondensat ablassen

Ein Wasserabscheider reinigt die dem Gerät zugeführte Druckluft. Dadurch sammelt sich Kondensat im Wasserabscheider, das von Zeit zu Zeit entleert werden muss.

→ Auffangbehälter unter den Kondensatablass stellen.
→ Druckentlastungsventil langsam öffnen und warten, bis das Kondensat aus dem Gerät entwichen ist.

Hinweis

Zum Schutz der Umwelt Kondensat bitte umweltgerecht entsorgen.

Statistik-Funktion

Werte abrufen

→ Geräteschalter auf „l“ stellen.
→ Taste Statistik kurz drücken, die Betriebsdauer wird angezeigt.

t: Betriebsdauer seit dem letzten Zurücksetzen.

T: Gesamtbetriebsdauer.

→ Taste Statistik kurz drücken, die verarbeitete Trockeneismenge wird angezeigt.

m: Trockeneismenge seit dem letzten Zurücksetzen.

M: Trockeneismenge gesamt.

→ Taste Statistik kurz drücken, der durchschnittliche Trockeneisverbrauch wird angezeigt.

q: Durchschnittlicher Trockeneisverbrauch seit dem letzten Zurücksetzen.

Q: Durchschnittlicher Trockeneisverbrauch gesamt.

Werte zurücksetzen

→ Schlüsselschalter im Uhrzeigersinn drehen.
→ Taste Statistik 4 Sekunden lang drücken.

Hinweis

Die Gesamtwerte können nicht gelöscht werden.

Grundeinstellungen

→ Tasten Strahldruck erhöhen und Strahldruck verringern gleichzeitig drücken und festhalten, Schlüsselschalter im Uhrzeigersinn drehen.

In der Betriebsart Grundeinstellungen haben die Tasten folgende Funktionen:

1 Wert erhöhen
2 Wert verringern
3 Menüpunkt nach oben
4 Menüpunkt nach unten

Menüpunkt	Einstellbereich	Beschreibung
Softstart	0, 1, 2, 3, 4, 5 Sekunden	Sanftanlauf, Dauer bis zum Erreichen des gewählten Strahldrucks
T_Dump	1, 2, 3, 4, 5 Minuten	Dauer des Trockeneis-Entleerungsvorgangs
Language	metric, imperial	Maßeinheiten metric: kg/h, MPa imperial: lbs, psi
Lighting	ON/OFF Düsenbeleuchtung (Option) ein-/ausschalten
Demo-Mode	ON/OFF D	Demonstrationsbetrieb: Bedienung wird simuliert, Druckluft- und Trockeneisabgabe sind gesperrt.

Grundeinstellungen beenden

→ Schlüsselschalter gegen den Uhrzeigersinn drehen.

Außerbetriebnahme

⚠️GEFAHR

Gefahr von Kälteverbrennungen. Trockeneis hat eine Temperatur von -79 °C. Trockeneis und kalte Geräteteile nie ungeschützt berühren. Schutzhandschuhe und Schutzkleidung tragen.

⚠Gefahr

Verletzungsgefahr durch herumfliegende Trockeneispellets. Strahlpistole nicht auf Personen richten. Dritte Personen vom Einsatzort entfernen und während des Betriebs fernhalten (z.B. durch Absperrung).

→ Druckluftversorgung schließen.
→ Auffangbehälter unter den Kondensatablass stellen.
→ Druckentlastungsventil langsam öffnen und warten, bis Kondensat und Druckluft aus dem Gerät entwichen sind.
→ Auffangbehälter unter den Trockeneis-Auslass stellen.
→ Taste Entleerung Trockeneisbehälter drücken und warten, bis der Trockeneisbehälter leer ist.

Die Trockeneis-Entleerung stoppt nach der voreingestellten Zeit (siehe „Grundeinstellungen“).

Bei Bedarf Taste Entleerung Trocken- eisbehälter mehrmals drücken.

Hinweis

Zum Schutz der Umwelt Kondensat bitte umweltgerecht entsorgen.

→ Geräteschalter auf „0/OFF“ stellen.
→ Gerät von der Druckluft-Zuleitung trennen.
→ Netzstecker aus Steckdose ziehen.
→ Erdungsseil reinigen und aufrollen.

Transport

⚠Gefahr

Unfallgefahr durch Trockeneisreste im Gerät. Vor dem Transport in geschlossenen Fahrzeugen muss das Trockeneis restlos aus dem Gerät entfernt sein um Gefährdungen der mitfahrenden Personen durch Kohlendioxid zu verhindern.

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Vor dem Transport alle Schritte im Kapitel „Außerbetriebnahme“ ausführen.
→ Gerät auf das Transportfahrzeug bringen.
→ Bremsen der Lenkrollen arretieren.
→ Gerät mit Spanngurten auf dem Fahrzeug befestigen.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

⚠Gefahr

Erstickungsgefahr durch Ansammlung von Kohlendioxid. Trockeneispellets nur an gut belüfteten Orten lagern.

Wartung und Pflege

Wartungshinweise

Grundlage für eine betriebssichere Anlage ist die regelmäßige Wartung nach folgendem Wartungsplan.

Verwenden Sie ausschließlich Original-Ersatzteile des Herstellers oder von ihm empfohlene Teile, wie

– Ersatz- und Verschleissteile,
– Zubehörteile,
- Betriebsstoffe,
– Reinigungsmittel.

⚠Gefahr!

Unfallgefahr bei Arbeiten am Gerät. Vor Arbeiten am Gerät alle Arbeitsschritte des Kapitels „Außerbetriebnahme“ durchführen.

⚠Gefahr

Gefahr von Kälteverbrennungen durch Trockeneis oder kalte Geräteteile. Bei Arbeiten am Gerät geeignete Kälteschutzkleidung tragen oder Trockeneis entfernen und Gerät aufwärmen lassen.

Trockeneis nie in den Mund nehmen.

⚠ Warning

Beschädigungsgefahr. Strahlpistole nicht mit Lösungsmittel, Benzin oder ölhaltigem Reinigungsmittel reinigen.

Wartungsvertrag

Um einen zuverlässigen Betrieb der Anlage zu gewährleisten, empfehlen wir Ihnen einen Wartungsvertrag abzuschließen. Wenden Sie sich bitte an Ihren zuständigen Kärcher-Kundendienst.

Wartungsplan

Täglich vor Betriebsbeginn

→ Strahlmittelschlauch sorgfältig auf Risse, Knickstellen und andere Beschädigungen untersuchen. Weiche Stellen im Schlauch zeigen Abnutzung auf der Innenseite des Schlauches an. Defekten oder abgenützten Schlauch durch neuen Schlauch ersetzen.
→ Elektrische Kabel und Stecker auf Beschädigung untersuchen. Defekte Teile vom Kundendienst austauschen lassen.

Alle 100 Betriebsstunden

Kupplungen an Strahlmittel-Schlauch, am Gerät und an der Strahlpistole auf Beschädigung und Abnutzung untersuchen. Defekten Schlauch ersetzen, defekte Kupplungen an Gerät oder Strahlpistole vom Kundendienst ersetzen lassen.
→ Dosiereinrichtung auf Schäden und Un dichtigkeiten untersuchen. Werden Schäden/Undichtigkeiten festgestellt, Kundendienst verständigen.
→ Befestigungskappen der Hinterräder auf festen Sitz prüfen.

Alle 500 Stunden oder jährlich

→ Gerät durch Kundendienst prüfen lassen.

Alle 2 Jahre

→ Strahlmittelschlauch mindestens alle 2 Jahre erneuern.

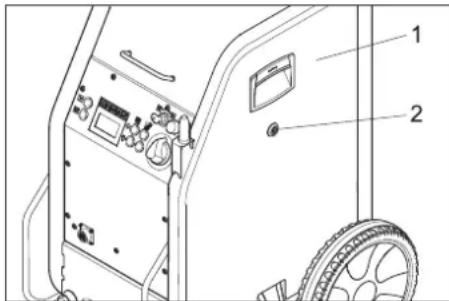

Gerät öffnen

Zur Durchführung einiger Wartungsarbeiten müssen die Seitenverkleidungen des Gerätes entfernt werden:

1 Seitenverkleidung
2 Schnellverschluss

→ Schnellverschluss gegen den Uhrzeigersinn öffnen.

→ Seitenverkleidung abnehmen.

Wartungsarbeiten

Filtereinsatz im Wasserabscheider aus- tauschen

1 Schraube
2 Unterteil
3 Mutter
4 Scheibe
5 Filtereinsatz
6 Oberteil

→ 4 Schrauben herausdrehen.
→ Unterteil abnehmen.
→ Mutter abschrauben.
→ Scheibe abnehmen.
→ Filtereinsatz abnehmen und durch neuen Filtereinsatz ersetzen.
→ Wasserabscheider in umgekehrter Reihenfolge wieder zusammenbauen.

Prüfungen

Nach BGV D 26 müssen am Gerät folgende Prüfungen durch einen Sachkundigen vorgenommen werden. Die Ergebnisse der Prüfung müssen in einer Prüfbescheinigung festgehalten werden. Die Prüfbescheinigung muss vom Betreiber des Gerätes bis zur nächsten Prüfung aufbewahrt werden.

Nach Betriebsunterbrechung von mehr als einem Jahr

→ Gerät auf ordnungsgemäße Beschaffenheit und Funktion prüfen.

Nach Änderung des Aufstellungsortes

→ Gerät auf ordnungsgemäße Beschaffenheit, Funktion und Aufstellung prüfen.

Nach Instandsetzungsarbeiten oder Veränderungen die die Betriebssicherheit beeinflussen können

→ Gerät auf ordnungsgemäße Beschaffenheit, Funktion und Aufstellung prüfen.

Hilfe bei Störungen

⚠ Gefahr!

Unfallgefahr bei Arbeiten am Gerät. Vor Arbeiten am Gerät alle Arbeitsschritte des Kapitels „Außerbetriebnahme“ durchführen.

⚠Gefahr

Gefahr von Kälteverbrennungen durch Trockeneis oder kalte Geräteteile. Bei Arbeiten am Gerät geeignete Kälteschutzkleidung tragen oder Trockeneis entfernen und Gerät aufwärmen lassen.

Trockeneis nie in den Mund nehmen.

Störungen mit Anzeige im Display

Display-anzeige	Kontrollleuchte (KL)	Mögliche Ursache Behebung	Durch wen
E001 KL	Steuerspannung leuchtet rot	Steuerspannung zu niedrig Gerät	ausschalten, kurz warten, Gerät wieder einschalten.Steckdose prüfen lassen.Bei wiederholtem Auftreten des Fehlercodes, Kärcher-Kundendienst benachrichtigen	Bediener
E002 KL	Not-Aus leuchtet rot	Not-Aus-Taster ist gedrückt Not-	Aus-Taster durch Drehen entriegeln. Bediener
E003 KL	Druckluft leuchtet rot	Druck der Druckluftversorgung zu gering	Druck erhöhen.Gerät ausschalten, kurz warten, Gerät wieder einschalten.	Bediener
E004 KL	Dosierung leuchtet rot	Störung in der Dosiereinheit Gerä	ausschalten, kurz warten, Gerät wieder einschalten.Bei wiederholtem Auftreten des Fehlercodes, Kärcher-Kundendienst benachrichtigen	Bediener
E005 KL	Strahlpistole leuchtet rot	Verbindung zwischen Gerät und Strahlpistole gestört.	Korrekte Verbindung der Kupplungen in der Steuerleitung prüfen.Steuerkabel auf Beschädigung untersuchen.	Bediener
E006 KL	Strahlpistole leuchtet rot	Kurzschluss in Strahlpistole oder Steuerkabel	Strahlpistole oder Strahlschlauch mit Steuerkabel ersetzen.	Bediener
E007 KL	Druckluft leuchtet rot	Störung am Druckluft-Regelventil	Kundendienst aufsuchen. Bediener
E008 KL	Strahlpistole leuchtet orange	Abzugshebel der Strahlpistole war während dem Einschalten oder dem Entriegeln des Not-Aus-Tasters betätigt	Abzugshebel der Strahlpistole loslassen. Bediener

Störungen ohne Anzeige im Display

Störung Mögliche Ursache Behebung Durch wen
Keine Displayanzeige trotz eingeschaltem Hauptschalter	Netzstecker nicht in die Steckdose einge- steckt.	Netzstecker in eine Steckdose stecken. Bediener
	Sicherung F1 hat ausgelöst Seitenverkleidung abnehmen und Sicherung F1 durch Drücken entriegeln.	Bediener
Kein Druckluftstrahl trotz gezogenem Ab-zugshebel	Druckluftversorgung hat zu wenig Druck Druck kontrollieren. Bediener
	Strahldruck zu niedrig eingesellt Strahldruck höher einstellen. Bediener
	Spannungsversorgung unterbrochen Spannungsversorgung kontrollieren. Kontroll-leuchte „Gerät ein“ muss grün leuchten.	Bediener
	Not-Aus-Taster ist gedrückt Not-Aus Taster durch Drehen entriegeln. Kont-rollleuchte „Gerät ein“ muss grün leuchten.	Bediener
	Steuerleitung nicht korrekt angeschlossen Verbindung zwischen Streuerleitung und Strahl-pistole sowie zwischen Steuerleitung und Gerät überprüfen.	Bediener
	Steuerleitung ist defekt Strahlmittelschlauch ersetzen. Bediener
Druckluftstrahl zu schwach	Strahldruck zu niedrig eingesellt Strahldruck höher einstellen. Bediener
	Druckluftversorgung hat zu wenig Druck oder Fördermenge des Kompressors zu ge-ring.	Druck und Fördermenge kontrollieren. Bediener
	Filtereinsatz im Wasserabscheider ver-stop.	Filtereinsatz im Wasserabscheider ersetzen. Bediener
	Strahlmittelschlauch oder Strahlpistole ver-stop	Strahlmittelschlauch und Strahlpistole auftauen lassen und Verstopfung beseitigen. Arbeitsdruck erhöhen und / oder Trockeneisdosierung redu-zieren.	Bediener
Keine Trockeneispellets im Druckluftstrahl	Trockeneis-Dosierung ausgeschaltet (nur IB 7/40 Advanced), Taste Trockeneis-Do-sierung Ein/Aus auf der Strahlpistole leuchtet rot, Displayanzeige „Ice off“.	Taste Trockeneis-Dosierung an der Strahlpistole drücken.	Bediener
	Trockeneisbehälter leer	Trockeneisbehälter füllen	Bediener
	Trockeneis verschmolzen	Trockeneisbehälter entleeren und mit frischen Trockeneispellets füllen.	Bediener
	Rüttler am Trockeneisbehälter arbeitet nicht	Kundendienst aufsuchen.	Bediener
	Antriebsmotor der Dosiereinrichtung über-lastet	Dosiereinrichtung auftauen lassen	Bediener
	Druckluftaustritt im Trockeneisbehälter	Druckausgleichskanal in der Dosiereinrichtung reinigen.	Kunden-dienst
	Dosierscheibe in der Dosiereinheit defekt	Dosierscheibe ersetzen.	Kunden-dienst

Technische Daten

Elektrischer Anschluss
Spannung V 220...240
Stromart 1~
Frequenz Hz 50
Anschlussleistung kW 0,6
Ableitstrom, typ. mA 7,5
FI-Schutzschalter delta I in A 0,03
Druckluft
Schlauch-Nennweite Zoll 1/2
Versorgungsdruck (max.)	MPa (bar)	1,0 (10)
Versorgungsdruck (min.)	MPa (bar)	0,2 (2)
Druckluftverbrauch	m3/min	0,5...3,5
Druckluftqualität *
Leistungsdaten
Strahldruck (max.)	MPa (bar)	1,0 (10)
Durchmesser der Trockeneispellets (max.)	mm	3
Trockeneisverbrauch	kg/h	15...50
Abmessungen
Inhalt Trockeneisbehälter	kg	15
Breite	mm	510
Tiefe	mm	768
Höhe	mm	1096
Gewicht IB 7/40 Classic, betriebsbereit	kg	93
Gewicht IB 7/40 Advanced, betriebsbereit	kg	95
Gewicht IB 7/40 Classic, leer, ohne Zubehör	kg	70
Gewicht IB 7/40 Advanced, leer, ohne Zubehör	kg	71
Gewicht Strahleinrichtung (Strahlmittelschlauch, Strahlpistole, Werkzeugtasche)	kg	6,75
Rückstoßkraft der Strahlpistole (max.)	N	30
Drehomoment der Strahlpistole (max.), nur bei Winkeldüse	N	8
Gerätevibrationen
Strahlpistole	m/s2	1,2
Strahlmittelschlauch	m/s2	1,2
* trocken und ölfrei, dem Kompressor muss mindestens ein Nachkühler und ein Abscheider nachgeschaltet sein

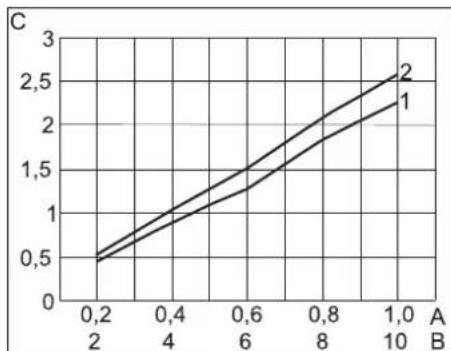

Druckluftbedarf

A Druck in MPa
B Druck in bar
C Volumenstrom in m 3/min
1 gerade Düsen
2 abgewinkelte Düsen

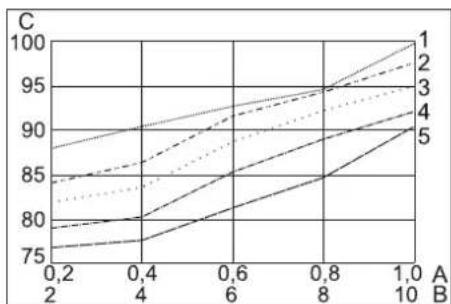

Schalldruckpegel

A Druck in MPa
B Druck in bar
C Schalldruckpegel in dB(A)
1 Rundstrahldüse, kurz
2 Flachstrahldüse, kurz
3 Flachstrahldüse, abgewinkelt
4 Rundstrahldüse, lang
5 Flachstrahldüse, lang, im Lieferumfang

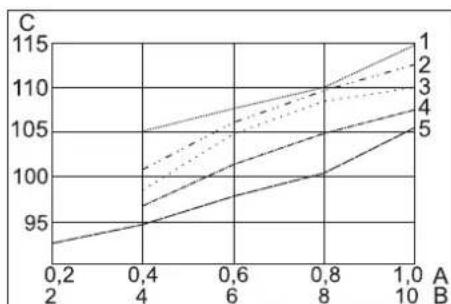

Schallleistungspegel

A Druck in MPa
B Druck in bar
C Schallleistungspegel in dB(A)
1 Rundstrahldüse, kurz
2 Flachstrahldüse, kurz
3 Flachstrahldüse, abgewinkelt
4 Rundstrahldüse, lang
5 Flachstrahldüse, lang, im Lieferumfang

Zubehör

Schutzkleidung

Vollsicht-Schutzbrille, antibeschlag, Teile-Nr.: 6.321-208.0

Kälteschutzhandschuhe mit rutschhem- mendem Profil, Kategorie III nach EN 511, Teile-Nr.: 6.321-210.0

Gehörschutz mit Kopfbügel, Teile-Nr.: 6.321-207.0

Strahleinrichtung

Rundstrahldüse, kurz

Teile-Nr.: 4.321-236.0

Rundstrahldüse, lang

Teile-Nr.: 4.321-234.0

Flachstrahldüse, kurz

Teile-Nr.: 4.321-237.0

Flachstrahldüse, lang, im Lieferumfang

Teile-Nr.: 4.321-235.0

Rundstrahldüse, abgewinkelt

Teile-Nr.: 4.321-249.0

Flachstrahldüse, abgewinkelt

Teile-Nr.: 4.321-250.0

Scrambler

Teile-Nr.: 4.110-015.0

Düsenverlängerung, 300 mm lang

Teile-Nr.: 5.760-001.0

Handgriff

Teile-Nr.: 4.321-248.0

Arbeitsbeleuchtung

Teile-Nr.: 2.815-421.0

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Trockeneisstrahlgerät

Typ: 1.574-xxx

Einschlägige EU-Richtlinien

2011/65/EU

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + 2009/1781

Angewandte harmonisierte Normen

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Angewandte nationale Normen

GS-RCI-13 (in Anlehnung)

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Außer der runden Strahldüse, die mit der Maschine ausgeliefert wird, further flat and round steel nozzles are available as accessories for the machine.

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Technische gegevens ..... NL .. 9

Accessoires .... NL . 10

Garantie .... NL . 10

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Funktion ...... SV .. 2

Reglage SV..2

Idrifttagning. . . . . . . . . . . . SV .. 3

Handhavande .... SV .. 4

Ta ur drift. . . . . . . . . . . . . . SV .. 5

Transport. . . . . . . . . . . . . SV . . 5

Förvaring. . . . . . . . . . . . . SV .. 6

Scrambler (tillbehör)

Tillämpliga EU-direktiv

2011/65/EU

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + 2009/1781

Tillämpade harmoniserade normer

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Tillämpade nationella normer

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

– Ersatz- und Verschleissteile,
– Zubehörteile,
– Betriebsstoffe,
– Reinigungsmittel.

⚠️ Opasnost!

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Garantii . . . . . . . . . . . ET . 10

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Dalys-Nr.: 4.321-236.0

Apvalusis srovès antgalis, ilgas

Dalys-Nr.: 4.321-234.0

Dalys-Nr.: 4.321-237.0

Dalys-Nr.: 4.321-235.0

Apvalusis srovés antgalis, lenktas

Dalys-Nr.: 4.321-249.0

Dalys-Nr.: 4.321-250.0

Kodavimo jrenginys

Dalys-Nr.: 4.110-015.0

Dalys-Nr.: 5.760-001.0

Rankena

Dalys-Nr.: 4.321-248.0

Dalys-Nr.: 2.815-421.0

Garantija

Alfred-Kärcher-Straße 28-40

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
