BEDIENUNGSANLEITUNG C500 Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Anschlüsse 6

Schaltkreis 7

Autoradioanschluss und Lautsprecheranschluss 8

Lautsprecheranschluss 10

Stromversorgung 13

Montage 13

Funktionen 14

Fehlerbehebung 16

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 17

Hinweise zur Entsorgung 19

Konformitätserklärung 19

TECHNISCHE DATEN

Artikelnummer 10032117 100321	18 100321119
Ausgänge 2 Kanäle 4 Kanäle 6	Kanäle
Max. Ausgangsleistung 1000 W	2000 W 3000 W
Hochpass 50 Hz - 500 Hz
Tiefpass 50 Hz - 250 Hz
Signal-Rausch-Abstand 90 dB
Frequenzgang 10 Hz - 30 kHz
Eingangsempfindlichkeit 120	mV - 1.0 V
Impedanz 10 kΩ
Lastimpedanz 2 - 8 Ω
Dämpfungsfaktor > 120
Bassanhebung	(50 Hz) 0/+6/+12 dB
Stromversorgung	10.5 - 15 V
Abmessungen (mm)	200 x 250 x 52	200 x 280 x 52	350 x 250 x 52

SICHERHEITSHINWEISE

Stromversorgung

• Schließen Sie das +12 V Stromkabel erst an, wenn alle anderen Kabel verbunden sind.
• Stellen Sie sicher, dass die Masseleitung des Gerätes sicher an einer Stelle aus Metall am Fahrzeug anliegt.
• Wenn Sie das Autoradio ohne den Remote-Ausgang auf den Verstärker verwenden, verbinden Sie die Remote-Eingangsklemme (REM OTE) mit dem Stromversorgungszubehör.
• Verwenden Sie das Stromkabel mit einer befestigten Sicherung (40 A).
• Gewährleisten Sie, dass die Kabel zum +12 Anschluss und Masseanschluss einen größeren Querschnitt als 5 mm² haben.

Allgemeine Sicherheitshinweise

• Dieses Gerät ist ausschließlich für den Anschluss an eine 12 V Stromversorgung geeignet.
• Verwenden Sie Lautsprecher mit einer geeigneten Impedanz (2-16 Ohm, Stereo).
• Schließen Sie keine Aktiv-Lautsprecher (mit eingebautem Verstärker) an.

• Montieren Sie den Verstärker nicht in Bereichen, wo er

• hohen Temperaturen ausgesetzt ist (z. B. durch direkte Sonneneinstrahlung oder durch die Heizung).

• Regen oder Feuchtigkeit ausgesetzt ist.
  • der Staub oder Schmutz ausgesetzt ist.

• Wenn das Auto in der direkten Sonne geparkt wird und die Temperatur im Auto beträchtlich steigt, lassen Sie es vor der Verwendung abkühlen.

• Achten Sie beim waagerechten Einbau des Gerätes darauf, die Rippen mit einem Teppich oder ähnlichem abzudecken.
• Wenn die Endstufe zu dicht am Autoradio montiert wird, kann es zu Interferenzen kommen. Platzieren Sie in dem Fall den Verstärker weiter vom Radio entfernt.
• Falls das Gerät nicht mit Strom versorgt wird, die Anschlüsse überprüfen.
• Der Verstärker verwendet einen Schaltkreisschutz, um bei einer Fehlfunktion die Transistoren und Lautsprecher zu schützen. Versuchen Sie nicht, den Schaltkreisschutz zu testen, indem Sie den Kühlkörper abdecken oder das Gerät elektrisch überlasten.
• Verwenden Sie den Verstärker nicht mit einer schwachen Autobatterie, da die optimale Leistung von einer guten Stromversorgung abhängt.
• Halten Sie die Lautstärke auf einem moderaten Niveau, so dass Sie auch noch die Laute außerhalb Ihres Fahrzeugs wahrnehmen.

Schaltkreisschutz

Dieser Verstärker ist mit einem Schutz ausgestattet, der in folgenden Fällen funktioniert:

• Das Gerät ist überhitzt.
- Es wird Wechselstrom erzeugt.
• Die Lautsprecheranschlüsse haben einen Kurzschluss.

Die Notaus-Leuchte geht an, wenn das Gerät sich abschaltet. Wenn dies geschieht, schalten Sie das angeschlossene Geräte ab und finden den Grund für die Fehlfunktion heraus. Wenn der Verstärker überhitzt ist, warten Sie, bis das Gerät sich wieder abgekühlt hat, bevor Sie es wieder einschalten.

ANSCHLÜSSE

Vor dem Anschließen Folgendes beachten

• Nehmen Sie vor dem Anschluss die Masse von der Autobatterie, um Kurzschlüsse zu vermeiden.
• Achten Sie darauf, dass die Lautsprecher eine entsprechende Leistung aufweisen. Wenn Sie Lautsprecher mit einer zu geringen Belastbarkeit anschließen, können sie beschädigt werden.
• Verbinden Sie die „- Klemmen“ der Lautsprecher nicht mit der Karosserie des Autos und verbinden Sie auch die „- Klemme“ des rechten Lautsprechers mit der des linken Lautsprechers.
• Legen Sie die Eingangs- und Ausgangskabel von der Zuleitung der Stromversorgung entfernt, da sonst Interferenzen entstehen.
• Dieses Gerät ist ein leistungsfähiger Verstärker. Daher kann er nicht sein volles Potential ausschöpfen, wenn er mit den voreingebauten Kabeln der Autolautsprecher betrieben.
• Wenn Ihr Auto mit einem Computer-/Navigationssystem ausgestattet ist, trennen Sie nicht die Masse von der Autobatterie, da der Computerspeicher dann gelöscht werden könnte. Um Kurzschlüsse beim Herstellen von Verbindungen zu vermeiden, trennen Sie die Zuleitung für den 12 V Stromanschluss, bis alle anderen Verbindungen hergestellt sind.

Austausch der Sicherung

• Falls die Sicherung durchbrennt, überprüfen Sie die Stromanschlüsse und setzen eine neue Sicherung ein. Wenn die Sicherung nach dem Austausch wieder durchbrennt, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an eine Werkstatt.
• Die neue Sicherung muss zum Verstärker passen und den Angaben an der Sicherungshalterung entsprechen. Verwenden Sie nie eine Sicherung mit einer Stromstärke, die den Angaben der Gerätesicherung übersteigt, da das Gerät sonst beschädigt werden könnte.

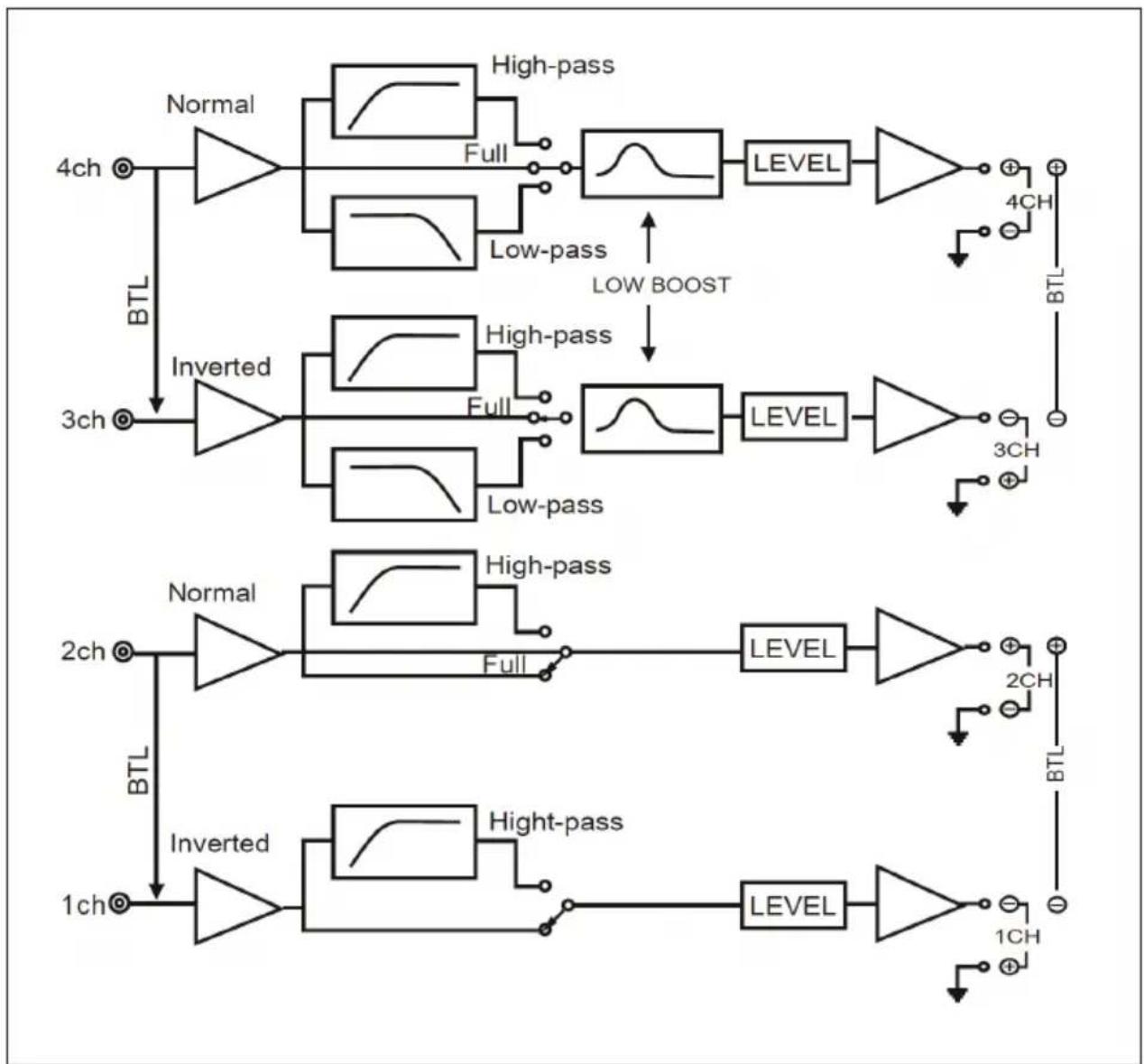

SCHALTKREIS

AUTORADIOANSCHLUSS UND LAUTSPRECHERANSCHLUSS

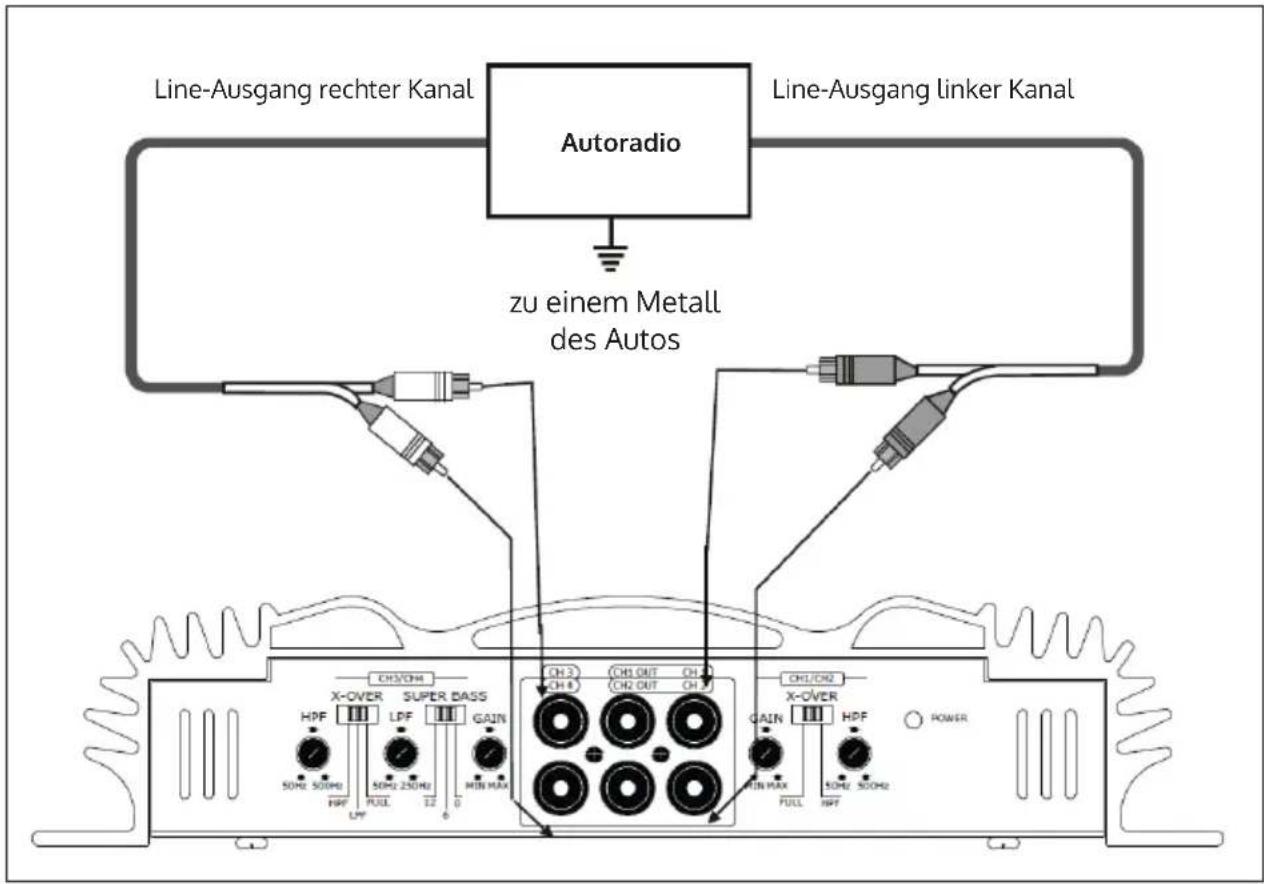

Bei 3-Kanal-Anschluss

Line-Ausgang rechter Kanal Autoradio Line-Ausgang linker Kanal zu einem Metall des Autos CHS/CHM X-OVER SUPER BASS HDF LPF GAIN SOHE SOHEI LPF FULI 12 0 CH3 CH8 CH1 OUT CH2 OUT CH3 CHL/CHQ X-OVER GAIN IN MAX FULL HFF POWER POWER

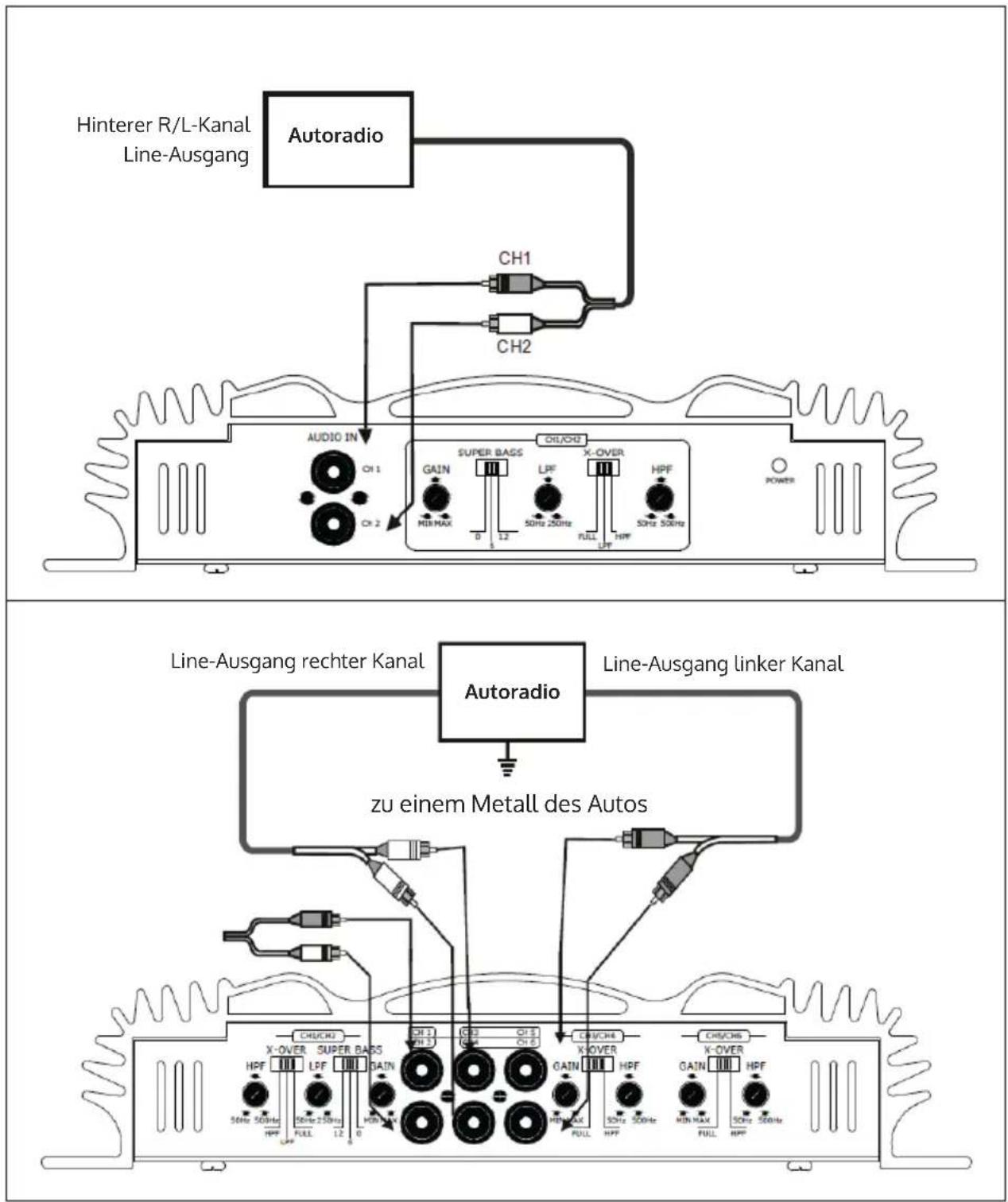

Bei 2/4/6-Kanal-Anschluss

Hinterer R/L-Kanal Line-Ausgang Autoradio CH1 CH2 AUDIO IN CH 1 CH 2 SUPER BAGS GAIN MIN MAX 0 12 LPF 50Hz 250Hz FULL LPF X-OVER HPF 50Hz 500Hz POWER Line-Ausgang rechter Kanal Autoradio Line-Ausgang linker Kanal zu einem Metall des Autos CH/CH4 X-OVER SUPER BAGS HDF LPF GAIN 50Hz 500Hz 50Hz 250Hz FULL 12 0 CH/CH4 X-OVER GAIN HPF 50Hz 500Hz FULL HPF CH/CH6 X-OVER GAIN HPF 50Hz 500Hz

LAUTSPRECHERANSCHLUSS

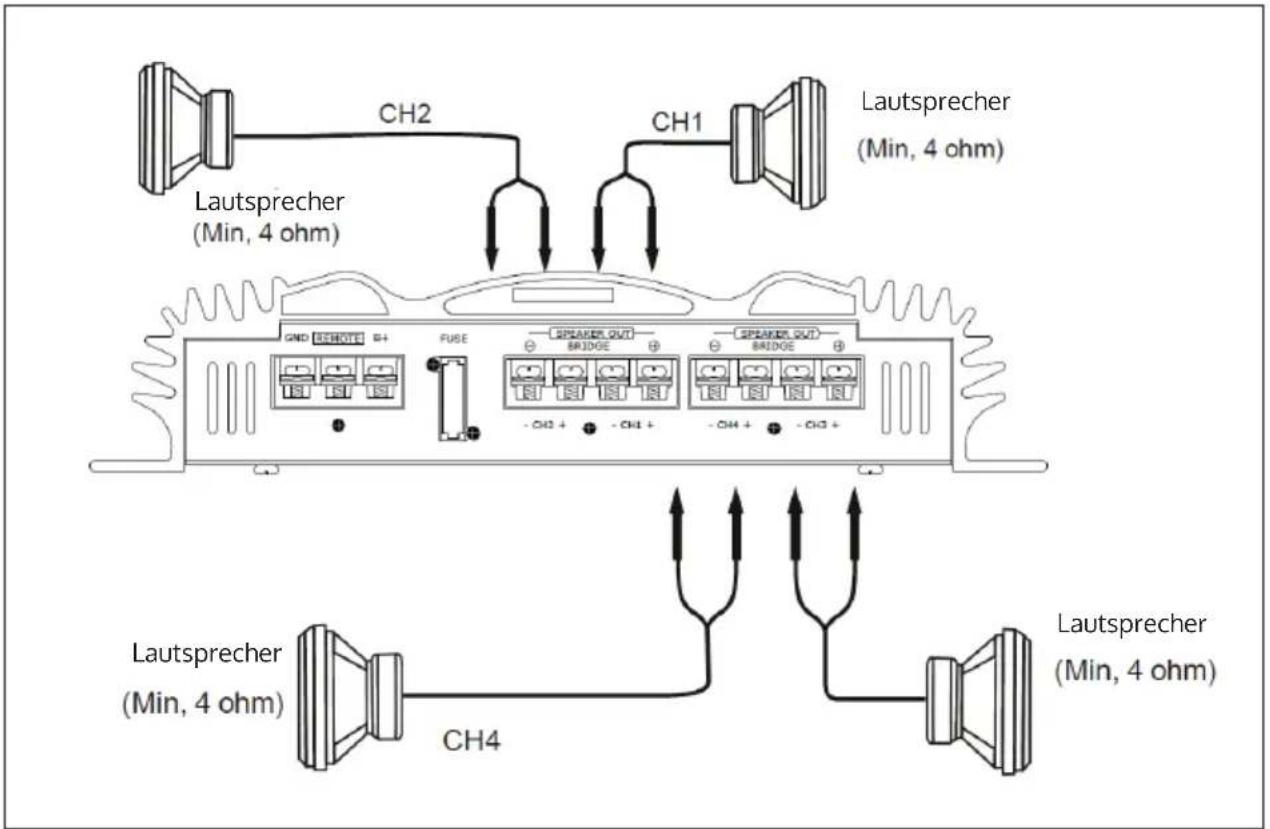

4-Kanal-Anschluss

Lautsprecher (Min, 4 ohm) CH2 CH1 Lautsprecher (Min, 4 ohm) GND BEOHOT S+ FUSE SPEAKER OUT BRIDGE SPEAKER OUT BRIDGE - CH2 + - CH1 + - CH4 + - CH3 + Lautsprecher (Min, 4 ohm) CH4 Lautsprecher (Min, 4 ohm)

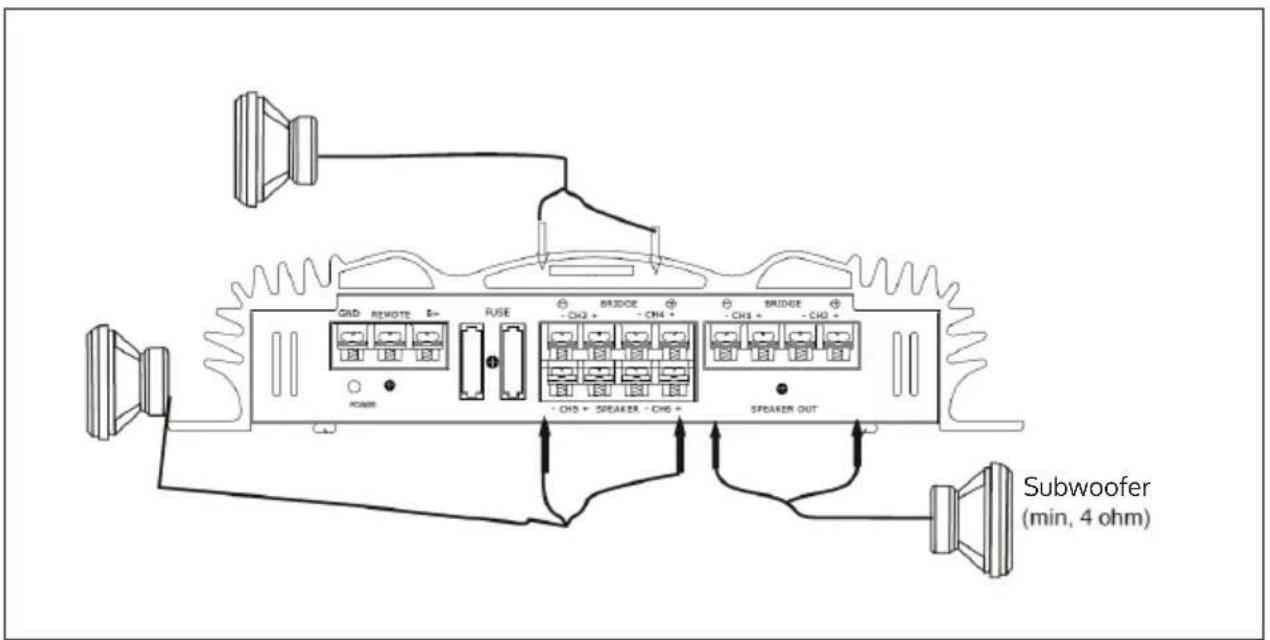

3-Kanal-Anschluss

GND REMOTE S+ RUSE BRIDGE - CH3 + - CH4 + BRIDGE - CH3 + - CH4 + POWER - CH5 + SPEAKER - CH6 + SPEAKER OUT Subwoofer (min, 4 ohm)

Hinweis: In dieser Konfiguration wird die Lautstärke des Subwoofers durch den Fader des Autoradios geregelt. Das Ausgangssignal an den Subwoofer ist eine Kombination aus den Eingängen REAR L und R oder dem High-Level-Eingang REAR.

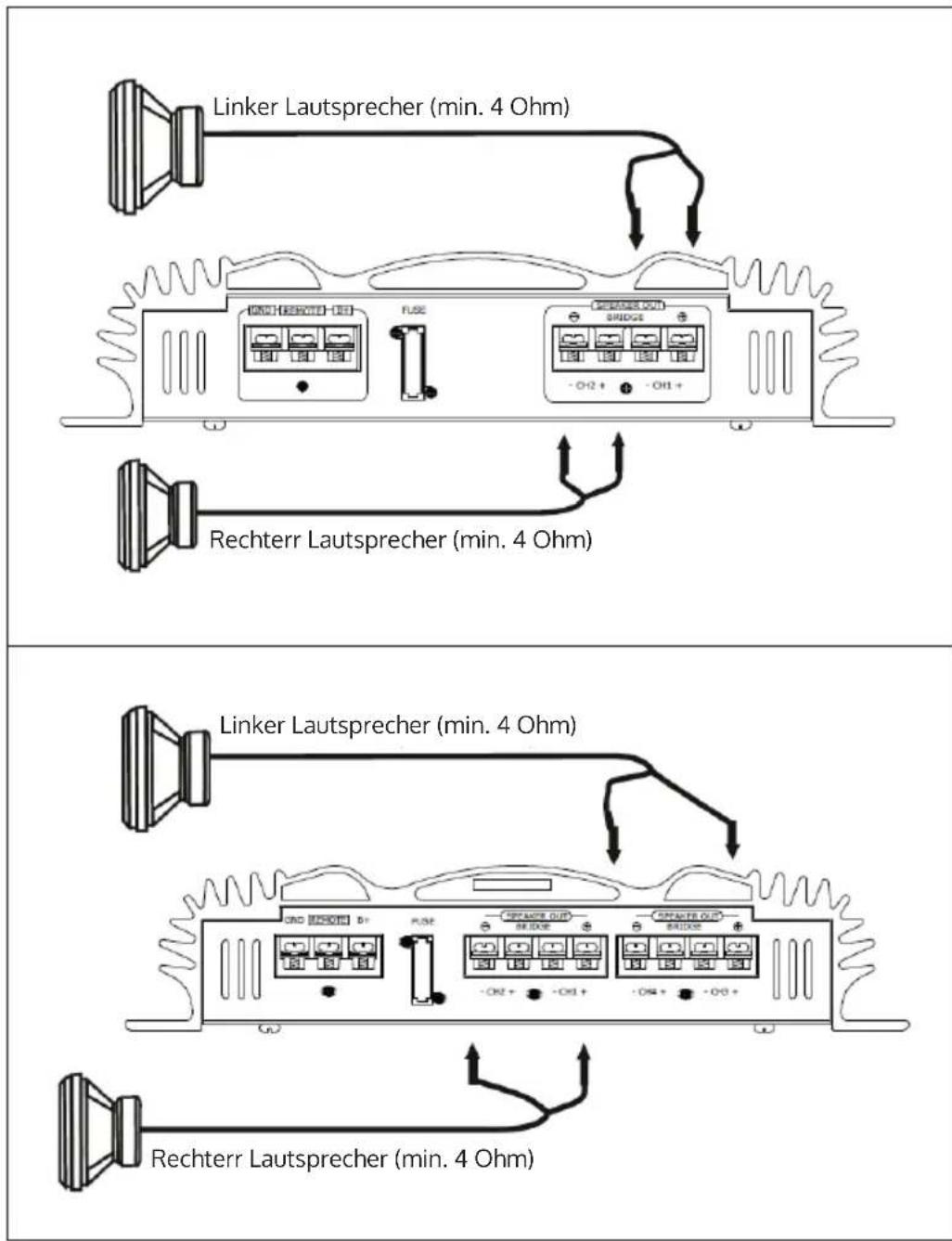

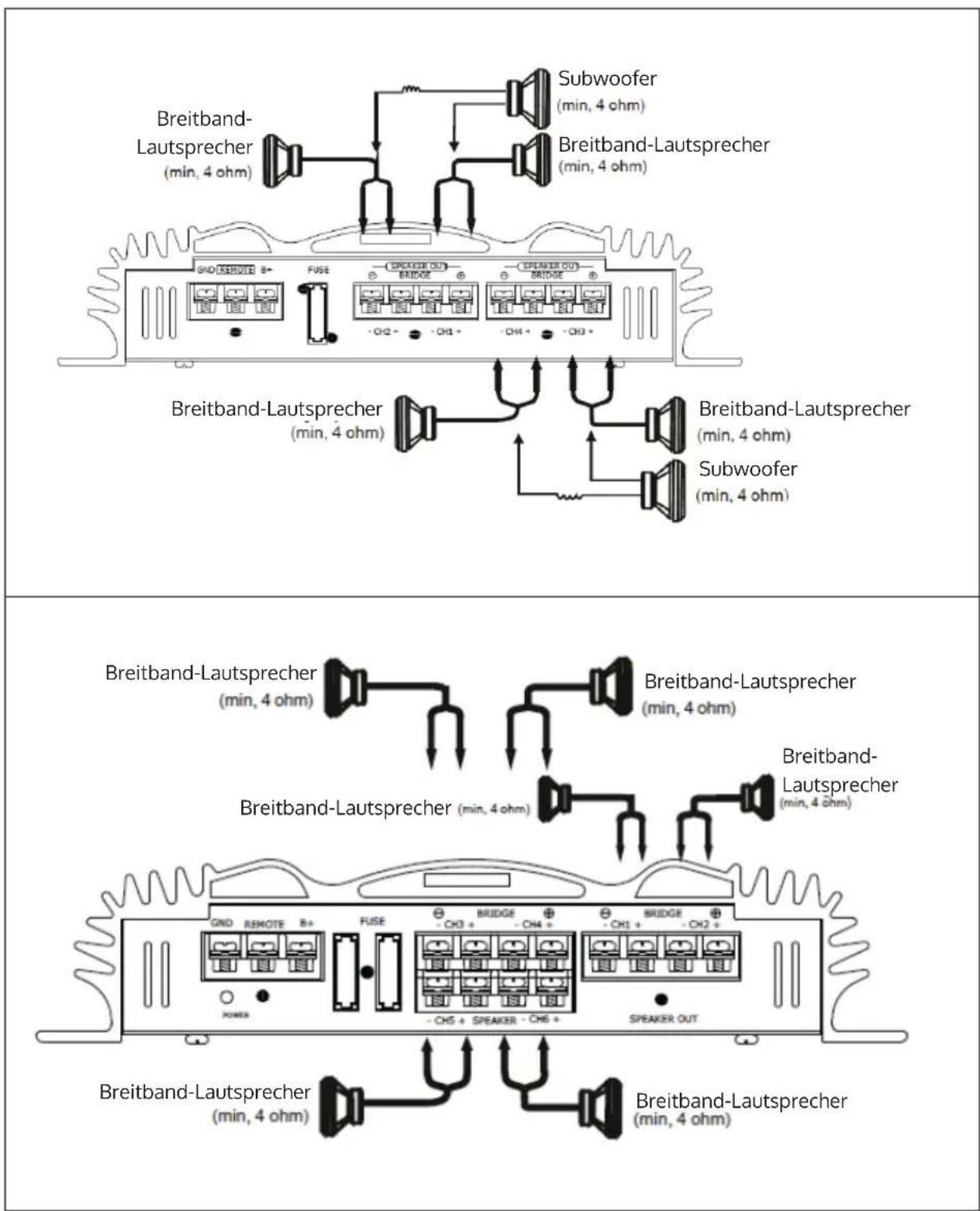

2-Kanal-Anschluss

Bezüglich Einzelheiten zu Einstellungen der Schalter und Bedienelemente sehen Sie unter „Funktionen“ nach.

Linker Lautsprecher (min. 4 Ohm) Rechter Lautsprecher (min. 4 Ohm) Linker Lautsprecher (min. 4 Ohm) Rechter Lautsprecher (min. 4 Ohm)

6-Kanal-Anschluss

Breitband- Lautsprecher (min, 4 ohm) Subwoofer (min, 4 ohm) Breitband-Lautsprecher (min, 4 ohm) GND REMOTE B+ FUSE SPREAD OUT BRIDGE SPEAKER OUT BRIDGE -CH2+ -CH1+ -CH4+ -CH3+ Breitband-Lautsprecher (min, 4 ohm) Breitband-Lautsprecher (min, 4 ohm) Subwoofer (min, 4 ohm) Breitband-Lautsprecher (min, 4 ohm) Breitband-Lautsprecher (min, 4 ohm) GND REMOTE B+ FUSE BRIDGE -CH3+ -CH4+ -CH5+ -CH6+ SPEAKER OUT Power Breitband-Lautsprecher (min, 4 ohm) Breitband-Lautsprecher (min, 4 ohm)

Hinweis: In dieser Konfiguration wird die Lautstärke des Subwoofers durch den Fader des Autoradios geregelt.

STROMVERSORGUNG

GND REMOTE B+ FUSE SPEAKER OUT BRIDGE SPEAKER OUT BRIDGE - CH2 + - CH1 + - CH4 + - CH3 + Autoradio Sicherung +12 V Autobatterie 5

MONTAGE

Vor der Montage

• Montieren Sie das Gerät entweder im Kofferraum oder unter einem Sitz.
• Wählen Sie den Montageort sorgfältig aus, so dass das Gerät die alltäglichen Bewegungen des Fahrers nicht behindert und nicht der direkten Sonneneinstrahlung oder der heißen Luft der Heizung ausgesetzt ist.
• Montieren Sie das Gerät nicht unter einem Teppich, wo die Hitzeableitung vom Gerät wesentlich beeinträchtigt wird.

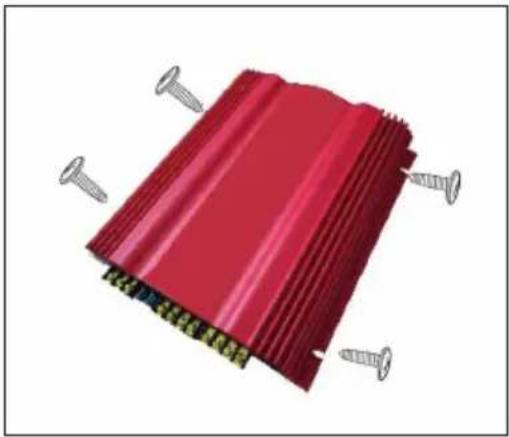

Montage

Halten Sie den Kasten dort an, wo Sie ihn montieren wollen und zeichnen Sie die vier Bohrlöcher auf dem Montagebrett (nicht im Lieferumfang enthalten) an. Bohren Sie Löcher mit ca. 3 mm Durchmesser. Schrauben Sie das Gerät mit den beiliegenden Schrauben (15 mm) an. Darauf achten, dass das Brett mindestens 15 mm dick ist.

Hinweis: Ziehen Sie die Schrauben fest an aber wenden Sie nicht zu viel Kraft an. Das Drehmoment sollte unter 1 Nm liegen.

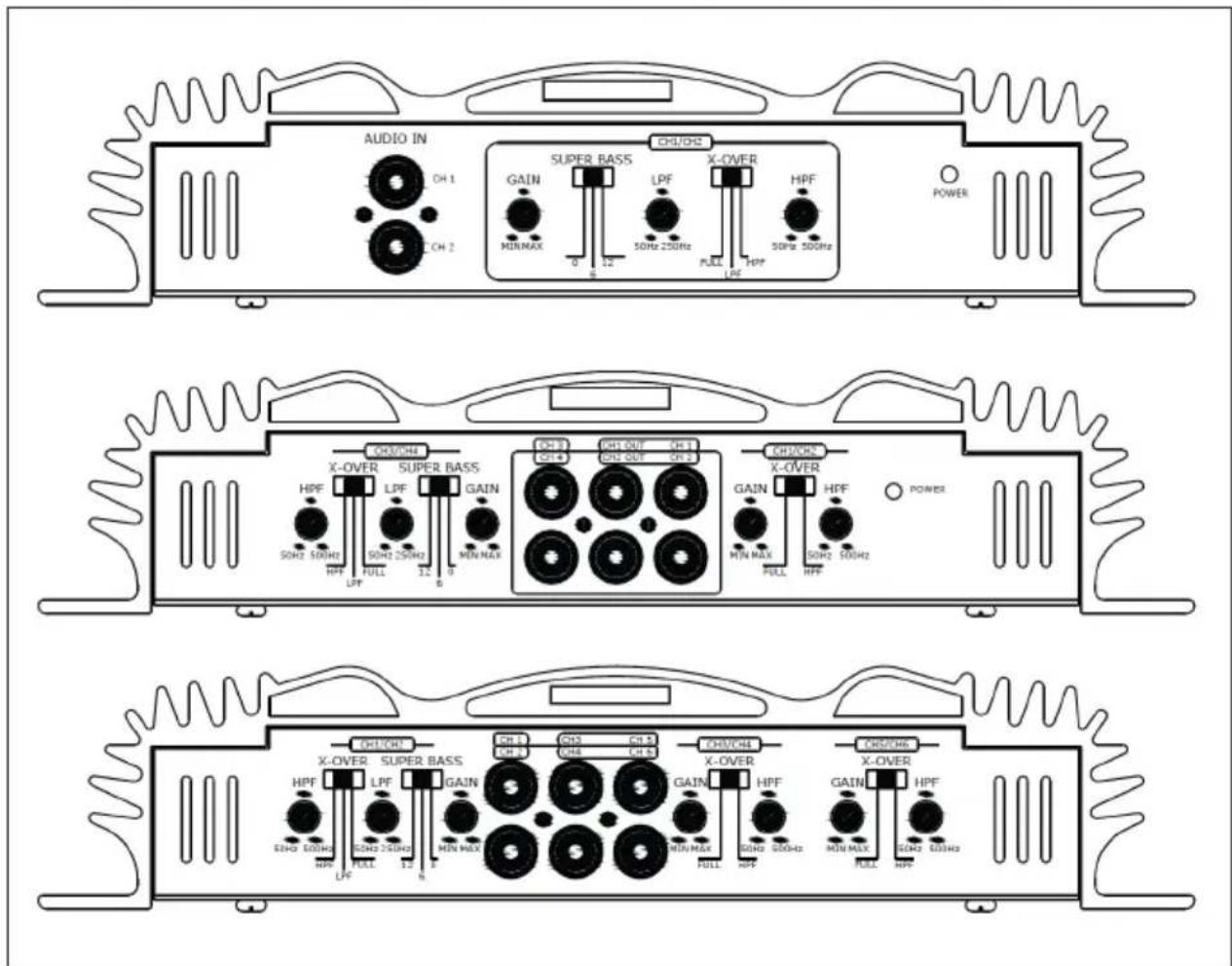

1	Betriebsanzeige
	Leuchtet während des Betriebs grün.
2	Schutz-Kontroll-Leuchte
	Überspannung: leuchtet rot bei Überspannung oder beim Kurzschluss
	Offset: leuchtet wenn die Spannung zu den Lautsprecheranschlüssen zu hoch ist.
	Thermisch: leuchtet wenn die Temperatur zu hoch ist.
3	Filter-Wahlschalter
	Wenn der Schalter auf LPF steht, ist der Filter auf Niedrigpass geregelt. Wenn der Schalter auf HPF steht, ist der Filter auf Hochpass geregelt.
4	Frequenzweichen-Trennungs-Regler
	Regelt die Frequenzweichentrennung für den Niedrigpassfilter.
5	Low Boost Regler
	Um die Frequenzen von 50 Hz auf ein Maximum von 12 dB zu erhöhen.
6	Level-Regler
	Das Eingangslevel kann hiermit geregelt werden, wenn Die Eingangsquellen anderer Hersteller verwendet werden.
7	Frequenzweichen-Trennungs-Regler
	Regelt die Frequenzweichentrennung für den Hochpassfilter

AUDIO IN CH 1 CH 2 SUPER BASS GAIN MIN/MAX 0 12 50Hz 250Hz LPF FULL LPF X-OVER HPF 50Hz 500Hz POWER CH3/CH4 X-OVER LPF SUPB RASS GAIN MIN/MAX LPF FULL 12 0 6 CH3 CH4 CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3OUTHE X-OVER LPF SUPB BASS GAIN MIN/MAX LPF FULL 12 0 6 CH3 CH4 CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT CH3 OUT

FEHLERBEHEBUNG

Problem Mögliche Ursache und	Lösungsansatz
Die Betriebsanzeige leuchtet nicht.	Die Sicherung ist lose oder durchgebrannt. Ziehen Sie die Sicherung fest oder ersetzen Sie die Sicherung durch eine neue.
	Die Massezuführung ist nicht richtig angeschlossen. Befestigen Sie sie an einem Metallpunkt im Auto.
	Das Steuerungsgerät ist nicht eingeschaltet. Schalten Sie das Steuerungsgerät ein.
	Das System verwendet zu viele Verstärker. Verwenden Sie ein Relais.
	Überprüfen Sie die Batteriespannung (10.5-15 V).
Der Audioausgang ist aus. Die Betriebsanzeige leuchtet rot.	Die Lautsprecheranschlüsse sind kurzgeschlossen. Schalten Sie den Ein/Ausschalter aus. Korrigieren Sie den Grund des Kurzschlusses.
Störgeräusche durch den Wechselstromgenerator.	Die Stromzuleitungen werden zu nahe an den Cinchkabeln geführt. Säubern Sie die Verkabelung und führen Sie die Stromzuführung entfernt von den Audiokabeln.
	Die Masse ist nicht fest verbunden. Verbinden Sie die Masse fest an eine Metallstelle im Fahrzeug.
	Die Minuspole der Lautsprecher liegen an der Fahrzeugkarosserie an. Trennen Sie die Leitungen der Minuspole von der Karosserie.
Der Ton ist dumpf. Der Filter	muss in die Position LPF gestellt werden.
Der Ton ist zu tief. Der Pegelregler in die Position MIN. Regeln Sie ihn hoch.
