BEDIENUNGSANLEITUNG DigitRadio UP 55 TECHNISAT

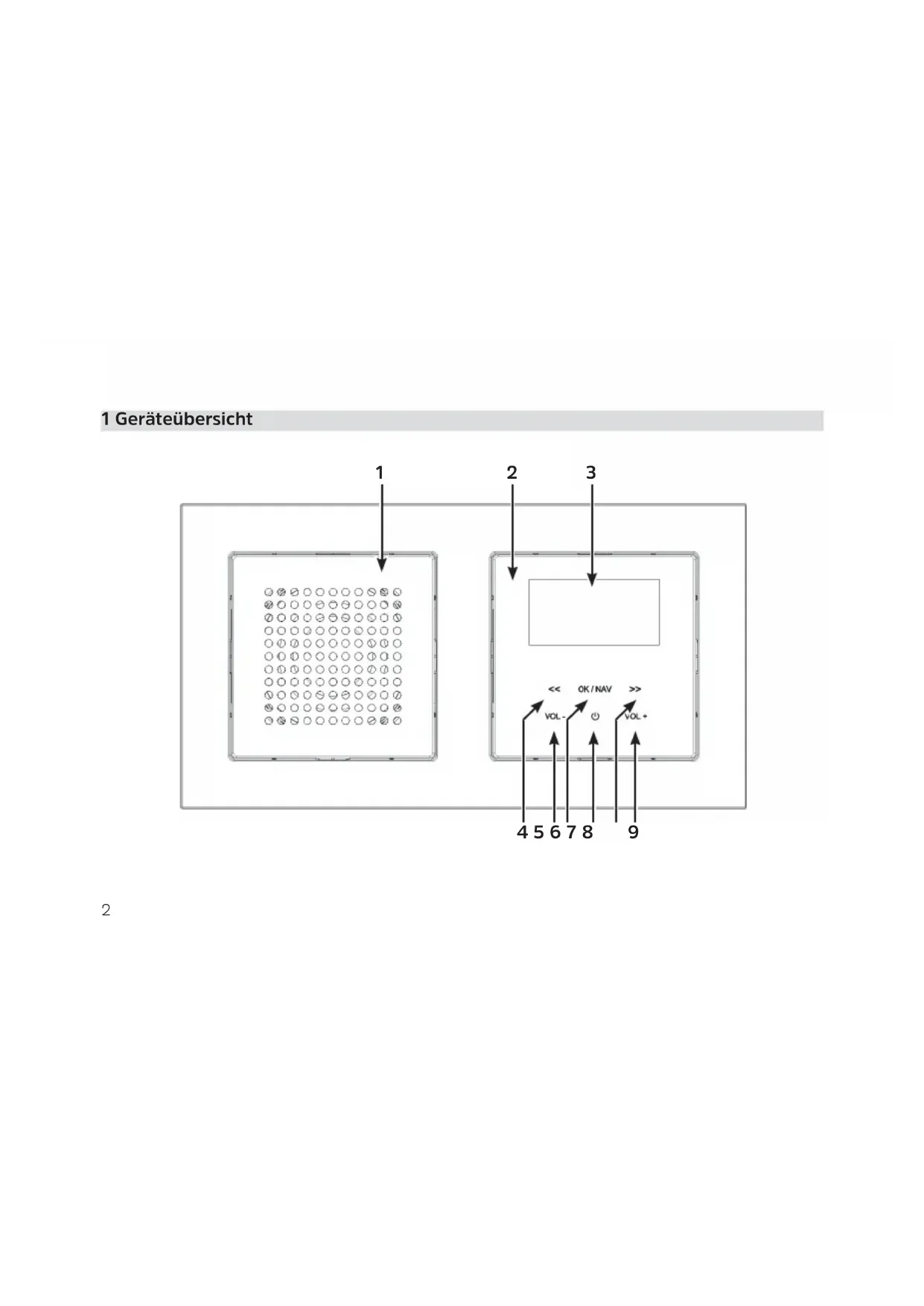

1 Lautsprecher
2 Bedieneinheit
3 Display
4 << Senderliste/Sendersuche/Menünavigation/Vorheriger Titel
5 VOL-Lautstärke verringern
6 OK/NAV Kurz drücken = Auswahl bestätigen Gedrückt halten = Menu aufrufen und Quellenwahlt
7 Ein/Standby
8 >> Senderliste/Sendersuche/ Menünavigation/Nächster Titel
9 VOL+ Lautstärke erhöhen

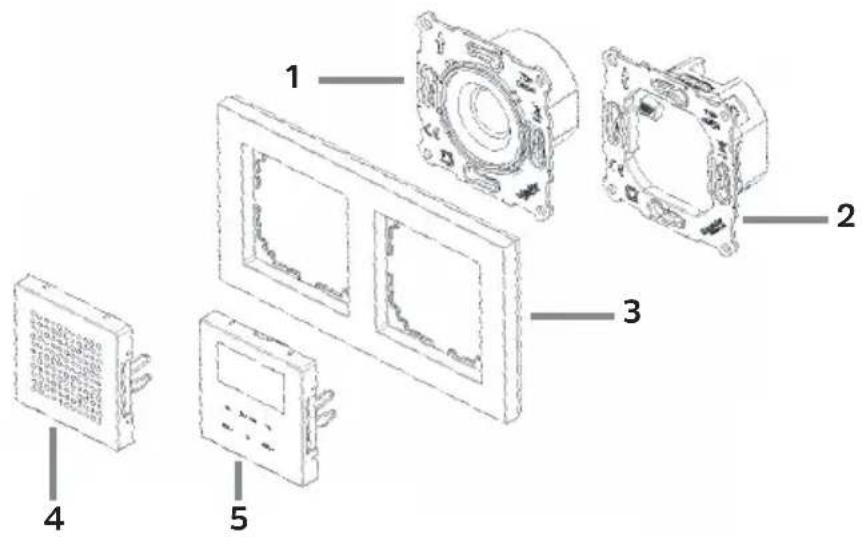

2 Bauteileübersicht

1 Lautsprecher + 4 Lautsprecherabdeckung
2 Radioinheit + 5 Bedieneinheit
3 Rahmen (nicht im Lieferumfang enthalten)

3 Sicherheitshinweise

3.1 Verwendete Zeichen und Symbole

In dieser Kurzanleitung:

Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:

GEFAHR - Schwere Verletzungen mit Todesfolge

WARNING - Schwere Verletzungen, eventuell mit Todesfolge

ACHTUNG -Verletzungen

Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewölltem Betrieb unbedingt beachten sollenn. Des Weiteren beschreiben er weitere nützliche Funktionen und Hinweise zur Nutzung und Bedienung Ihres Gerätes.

Warning vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öff nen Sie niemals das Gerät.

Auf dem Gerät und allgemeine Symbole:

Benutzung in Innenräumen - Geräte mit thisem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoff umschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Ihr Gerätträgt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitt e geben Sie diesen Gerät am Ende seiner Verwendung zur Entsorgung an den davon vorgesehenen öff entlichen Sammelstellen ab.

Beachten Sie alle Sicherheitshinweise in der mitgelieferten Dokumentation.

3.2 Bestimmungsgemäßer Gebrauch

Bitt elesen Sie diese Kurzanleitung sorgfältig durch und bewahren Sie sie für einen späteren Gebrauch sorgfältig auf. Geben Sie die Kurzanleitung bei Verkauf des Produktes an den Käufer weiter. Das Gerät ist für den Empfang von DAB+/ UKW-Radiosendungen entwickelt. Es kann Musikstreams über Bluetooth mit einem gekoppelten Gerät empfangen und wiedergeben. Das Gerät ist für den Einbau in Unterputzdosen (DIN 49073) bestimmt und nur für die private (nicht gewerbliche) oder vergleichbare Nutzung konzipiert. Jedwede andere Nutzung gilt als „nicht Bestimmungsgemäß“!

WARNING!

Dieses Gerät ist nur für den Einbau in Unterputzdosen bestimmt.

Nur ausgebildetes Fachpersonalarf Geräte ohne Stecker anschließen.

Esbesteht dieGefahr eines elektrischenSchlages!

Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

WARNING!

Achten Sie darauf, vor dem Anschluss der Geräte an das Stromnetz bzw. der Hausinstallation, die Leitungen stromlos zu schalten und gegen Einschalten zu sichern. Es besteht die Gefahr eines elektrischen Schlages!

3.3 Die Zielgruppe dieser Bedienungsanleitung

Die Kurzanleitung richtet sich an jeder Person, die das Gerät installiert, bedient, reinigt oder entsorgt.

3.4 Sicherer Umgang mit dem DIGITRADIO UP 55

Bitt e beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sie bitt e alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Kurzanleitung, der Bedienungsanleitung und auf der Rückseite des Gerätes.

WARNING!

Öff nen Sie niemals das Gerät!

Das Berühren Spannung führender Teile ist lebensgefährlich! Es besteht die Gefahr eines elektrischen Schlages!

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

• Reparieren Sie das Gerät nicht selbst. Eine Reparaturarf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen.

• Das Gerätarf nur in den darauf angegebenen Umgebungsbedingungen betrieben werden.

• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, trennen Sie es vom Stromnetz und verständigen Sie den Service.
• Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
• Bei auf alligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse unverzüglich den Service verständigen.
• Das Gerätarf nur für das Gerätzugelassene Netzspannung betrieben werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
• Wenn das Gerät Schäden aufweist, damit es nicht in Betrieb genommen werden.
• Nehmen Sie das Gerät nicht in der Höhe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Lassen Sie Kinder niemals unbeaufsichtigt diesen Gerät benutzen.
• Es ist verboten Umbauten am Gerät vorzunehmen.

4 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlageotyp DIGITRADIO UP 55 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://konf.tsat.de/?ID=11472

TechniSat ist nicht für Produktschäden auf Grund von äußerten Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifi kationen oder Unfällen haft bar.

Änderungen und Druckfehler vorbehalten. Stand 08/21.

Abschrift und Vervielfaltigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung und weitere Dokumente erhalten Sie im

Downloadbereich der TechniSat Website unter www.technisat.de.

DIGITRADIO UP 55 und TechniSat sind eingetragene Marken der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

5 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitt e bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitt e an den Handler des Produktes.

Für Fragen und Informationen oder wenn es mit diesen Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.:

03925/9220 1800 erreichenbar.

Reparaturauft räge können auch direkt online unter www.technisat.de/reparatur, beauft ragt werden.

Für eine eventuell erforderliche Einwendung des Gerätes verwenden Sie bitt e ausschließlich folgende Anschrift :

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber. Eine vollständige Seite mit Lizenzhinweisen fi den Sie im Downloadbereich zu Ihr hem Produkt auf der TechniSat Website www.technisat.de.

6 Beschreibung des DIGITRADIO UP 55

6.1 Der Lieferumfang

Bitti e überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:

1x Radio + Bedieneinheit
1x Lautsprecher + Lautsprecherabdeckung
1x Kurzanleitung
1x Antenne

6.2 Die besonderen Eigenschaft en des DIGITRADIO UP 55

Das DIGITRADIO UP 55 besteht aus einem DAB+/UKW/Bluetooth-Empfänger, mit folgend aufgeführten Funktionen:

• Sie können bis zu 20 DAB+ und 20 UKW- Favoriten speichern.
• Das Radio empfängt auf den Frenzenken UKW 87,5-108 MHz (analog) und DAB+ 174,9-239,2 MHz (digital).

• Das Gerät verfügbar über eine Zeit- und Datumsanzeige.

• 2 Wecktimer

• Sleeptimer-Funktion
• Musikwiedergabe über Bluetooth
• Ein/Ausschalten über Nebenstelleneingang

7 Grundsätzliche Bedienung

Zum Ein- und Ausschalten des Radios, Drücken Sie kurz auf das Touchfeld Ein/Standby (7).
Um das Hauptmenü aufzurufen, halten Sie kurz das Touchfeld OK/NAV (6) gedrückt. Anschließlich konnen Sie mit << und >> im Hauptmenü navigieren. Durch kurzes drücken auf OK/NAV treff en Sie eine Auswahl und konnen Einstellungen Speichern. Um das Hauptmenü zu verlassen, halten Sie erneut das Touchfeld OK/NAV gedrückt oder warten Sie ca. 30 Sekunden, bis das Menu automatisch schließt.
Um die Wiedergabequelle zu ändern, offen den Sie zunachst das Hauptmenu. Wahlen Sie mit << oder >> den Eintrag Quelle und tippen Sie auf OK/NAV. Anschließlich konnen Sie mit << oder >> eine Wiedergabequelle wahren und durch Tippen auf OK/NAV wiedergegeben.
Die Lautstärke wird mit den mit VOL+ und VOL- eingestellt.

8 Anschluss und Montage des DIGITRADIO UP 55

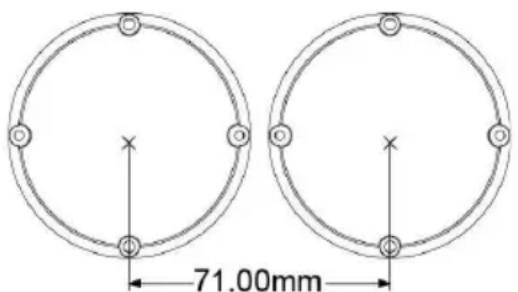

Das DIGITRADIO UP 55 und der Laufsprecher kann sowohl Horizontal, als auch Vertical angeordnet werden. Achten Sie bei den Unterputzdosen (DIN 49073) auf den korrekten Abstand (wenn Laufsprecher und Radio direkt nebeneinander verbaut werden sollen) gemäß nachfolgender Abbildung (Rastermaß):

i Werden Laatsprecher und Radio getrennt voneinander verbaut, muss eventuell das Laatsprecherkabel entsprechend verlangert werden (max. 5 m).

• Esarf nur der mitgelieferte oder ein fur把这些 Produkt freigegebener Laatsprecher verwendet werden.
• Eine Veränderung des Laufsprecherkabels darf nur mit für die Art der Verlegung geeigneten und bemessenen Leitungen erfolgen (entweder separat im Leerhr oder ausgeführht als Leitung für Netzspannung).

8.1 Anschluss der Laufsprechereinheit

Schließen Sie das rote Kabel (+) des Lautspechers an den mit L^+ oder + gekennzeichneten Lautsprecheranschluss (A) der Radioinheit an undziehen Sie es mit einem passenden Schlitzschraubendreher fest (B).
Schließen Sie das schwarze Kabel (-) des Lautsprechers an den mit L- oder R-gekennzeichneten Lautsprecheranschluss (A) der Radioinheit an undziehen Sie es mit einem passenden Schlitzschraubendreher fest (B).

Benutzen Sie nur Laatsprecherkabel mit Aderendhülsen oder starrem Draht.

• Die Wiedergabe erfolgt grundsätzlich in Mono, auch im 2-Lautsprecher Betrieb (2. Lautsprecher nicht im Lieferumfang enthalten, kann über den Fachhandel als Zubehör bezogen werden).
• Lautsprecherkabel und Netzspannungsleitungen müssen innerhalb der Unterputzdose durch geeignete Maßnahmen voneinander getrennt werden (entweder durch Fixierung mit einer Kabelbefestigung oder durch einen Isolierschlauch).
• Eine gemeinsame Verlegung von Lautsprecherkabel und Netzspannungsleitungen außerhalb der Unterputzdose ist nicht zulässig. Eine Trennung muss durch geeignete Maßnahmen sichergestellt werden (z. B. separat im Leerrohr).

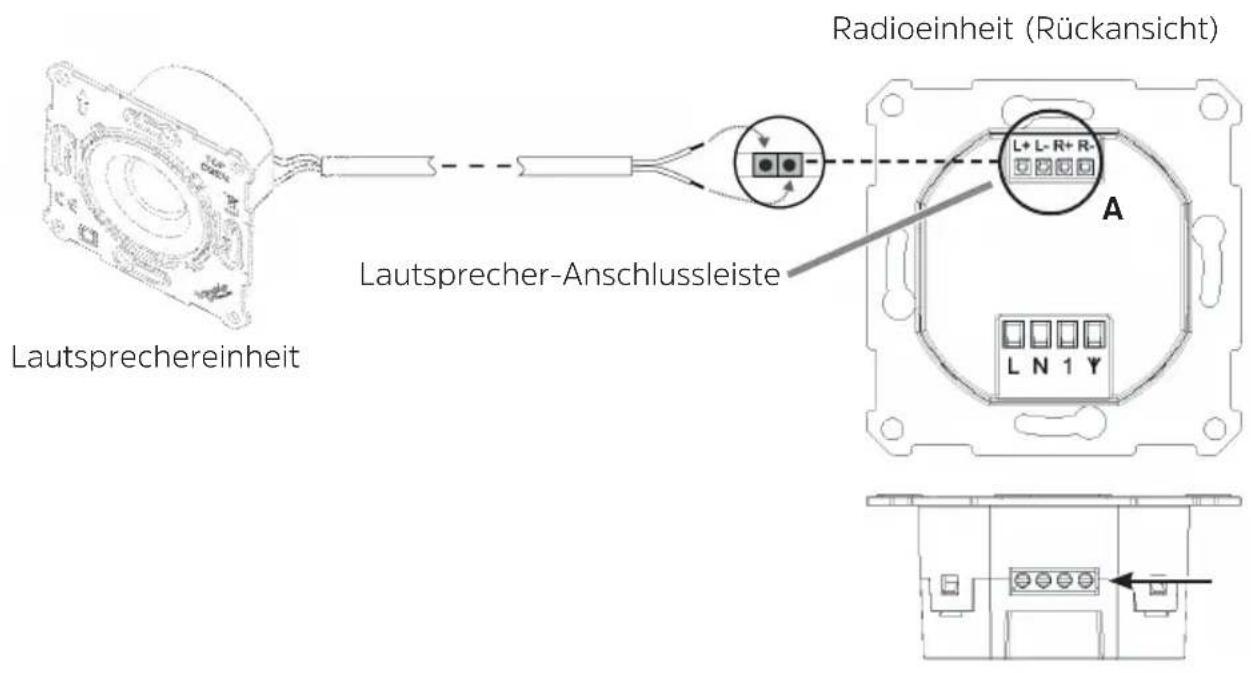

Übersicht Anschluss des Laufsprechers

8.2 Anschluss der Radioeinheit an das Stromnetz

Schließen Sie den Außenleiter (Netzleiter) der Hausinstallation (230 V AC / 50 Hz) an die mit L gekennzeichne Klemme (C) der Radioinheit an undziehen Sie diese mit einem Schraubenzieher fest (D).
Schließen Sie den Neutraleiter an die mit N gekennzeichne Klemme (C) der Radioeinheit an undziehen Sie diese ebenfals mit einem Schraubenzieher fest (D).
Die Antenne wird mit der mit bezeichneten Klemme der Radioinheit verbunden.

Benutzen Sie nur Anschlusskabel mit Aderendhülsen oder starrem Draht.

• Esarf nur die mitgelieferte Antenne verwendet werden.
• Die Antennearf nicht außerhalb der Wand und muss separat in einem Leerrohr oder in einem geeigneten Isolierschlauch verlegt werden.
• Ein Anschluss von stationären Antennen oder Gemeinschaftsantennenanlagen ist nicht zulässig.

• Ein Anschluss von Netzspannungsleitungen (L oder N) als Antenne ist zulässig. Im Fall eines Außenleitersarf nur der selbst Außenleiter wie am Netzanschluss L verwendet werden.

• Der Nebenstelleneingang 1arf nur an den selben AuBenleiter wie L.
  angeschlossen werden, ansonsten kann es zu Geratedefektenkommen.

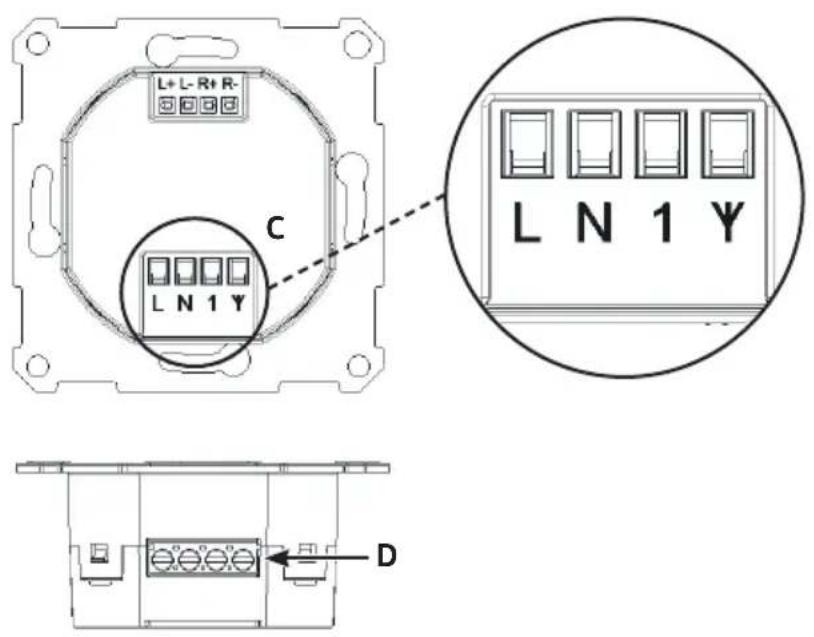

Übersicht Anschluss der Radioeinheit

8.3 Endmontage

Anschließlich werden beide Einheiten (Lautsprecher und Radioeinheit) in die vorhandenen Unterputzdosen gesteckt und mit geeignetem Befestigungsmaterial (nicht im Lieferumfang enthalten) festgeschraubt.

Beachten Sie die richtige Ausrichtung des Laufsprechers und der Radioinheit. Beide Einheiten sind mit TOP/OBEN beschrift et.

Nach erfolgter Installation der Radioeinheit und des Lautsprechers, wird der Rahmen (nicht im Lieferumfang enthalten) durch Anbringung der Lautsprecherabdeckung und der Bedieneinheit fi xiert. Stecken Sie hierzu die Lautsprecherabdeckung und die Bedieneinheit vorsichtig mit leichtem Druck auf den Lautsprecher und die Radioeinheit, bis sie einrasteten.

Schalten Sie den Strom erst nach erfolgter Endmontage wieder ein. Die Bedieneinheitarf nicht unter Strom montiert/entfernt werden. Dies kann zu Gerätedefekten führen.

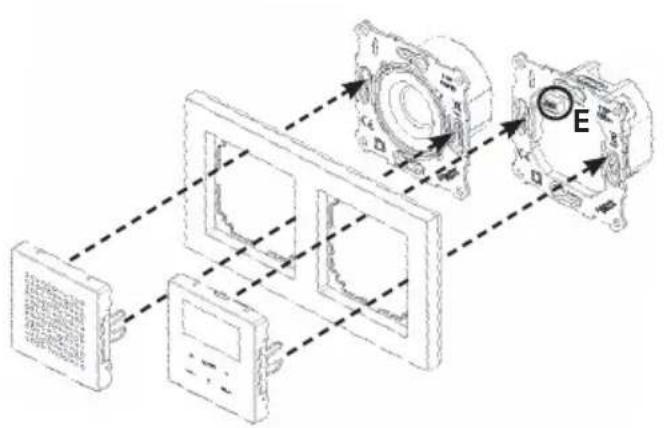

Übersicht der Endmontage

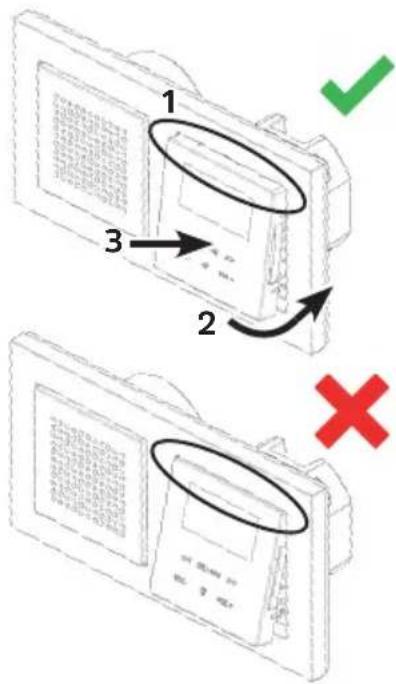

Achten Sie bei der Montage der Bedieneinheit auf die korrekte Ausrichtung zur Steckkontaktleiste (E) an der Radioinheit.

9 Technische Daten

Stromversorgung: 230 V AC / 50 Hz

Stromverbrauch Betrieb: max. 6 W

Stromverbrauch Standby: < 0.5W

Schutzklasse: IP20

Empfangsfrequenzen: DAB/DAB+ 174.928 - 239.200 MHz

FM: 87.5 - 108 MHz

Bluetooth: Version V4.1

2,402-2,480 GHz

Musikleistung: 2 x 2W RMS

Nebenstelleneingang Für externen Schalter (Schaltet Radio Ein/Standby)

Umgebungsbedingungen

Relative Luft feuchtigkeit: Betrieb: 10% - 75% nicht kondensierend

Lagerung: 5 % - 90 %

Temperatur: Betrieb: 5 ^ C - 3 5 ^ C

Lagerung: -20 °C - 60 °C

Abmessungen (BxHxT):

Radio 70 mm x 70 mm x 42 mm (Einbautiefe 30 mm)

Lautsprecher 70 mm x 70 mm x 44 mm (Einbautiefe 32 mm)

Alles zu Ihr TechniSat Produkt in einer App.

Mit der INFODESK-App von TechniSat konnen Sie sich Bedienungsanleitungen, Kataloge, Prospekte und informative Produktvideos bequem und schnell auf dem Smartphone oder Tablet ansehen.

INFODESK QR-Code scanners and App Kostenfrei für IOS oder Android herunterlagen.

www.technisat.de/infodesk

Bedienungs-anleitungen

Kataloge/ Prospektke

Informative Videos

TechniSat

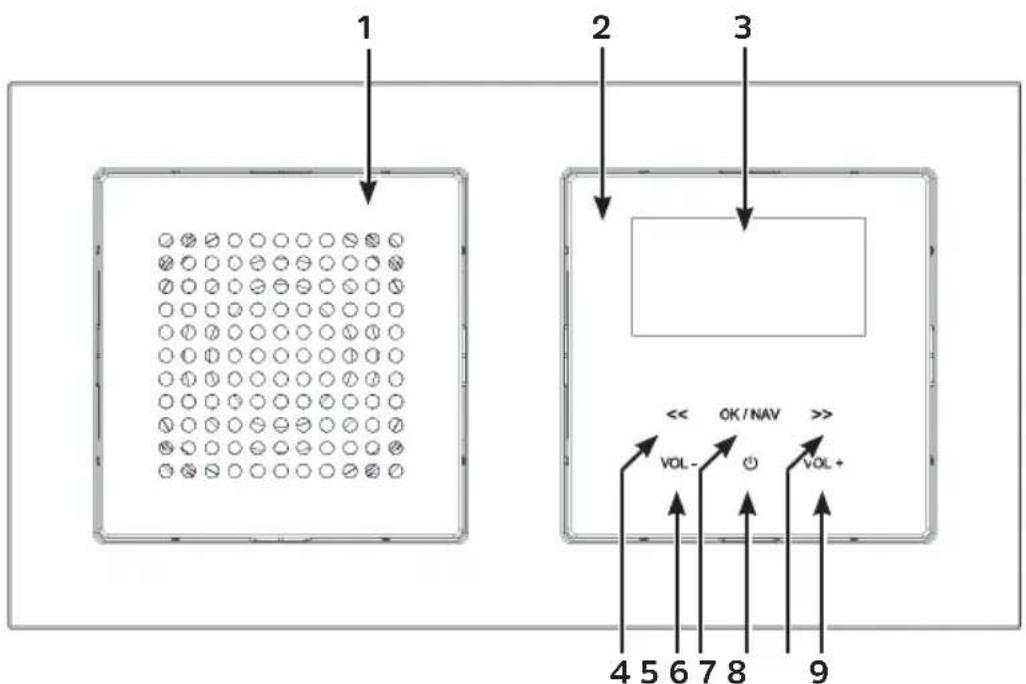

1 Device overview
