Marke	Eurom
Modell	Vento 14 Silent
Produkttyp	Standventilator
Propellerdurchmesser	35 cm (14 Zoll)
Abmessungen (L x B x H)	37 x 40 x 84-109 cm
Gewicht	3,7 kg
Stromversorgung	Netzadapter: Eingang AC 100-240 V ~ 50/60 Hz, Ausgang 24 V DC 1,0 A
Geschwindigkeitsstufen	24 Stufen (240 bis 1160 U/min)
Betriebsmodi	Standard, Natur, Schlaf
Timer	1 bis 15 Stunden
Oszillation	Automatisch (links/rechts)
Fernbedienung	Ja (AAA-Batterien nicht enthalten)
Höhenverstellbar	Ja (84 oder 109 cm)
Empfohlene Verwendung	Nur für den Innenbereich
Reinigung	Weiches, leicht feuchtes Tuch; nicht eintauchen
Sicherheitshinweise	Nicht in der Nähe von Wasser verwenden; vor der Reinigung Netzstecker ziehen; keine Gegenstände in das Gitter stecken
Reparierbarkeit	Reparatur nur durch Fachpersonal; Originalersatzteile erforderlich
Garantie	Herstellergarantie (Bedingungen siehe Anleitung)
Mitgeliefertes Zubehör	Netzadapter, Fernbedienung, Schutzgitter, Fuß, Propeller

Häufig gestellte Fragen - Vento 14 silent Eurom

Wie montiere ich den Eurom Vento 14 Silent Ventilator?

Befolgen Sie die Schritte 1 bis 16 der Anleitung: Befestigen Sie den Fuß, montieren Sie das hintere Schutzgitter, den Propeller, das vordere Schutzgitter und schließen Sie dann den Adapter an. Stellen Sie sicher, dass der Stecker während der Montage gezogen ist.

Wie stelle ich die Geschwindigkeit und die Modi ein?

Verwenden Sie die Taste Speed auf dem Panel oder der Fernbedienung für 24 Geschwindigkeitsstufen. Drücken Sie Mode, um zwischen Standard, Natur und Schlaf zu wechseln. Der Naturmodus imitiert natürlichen Wind, der Schlafmodus ist leiser.

Wie verwende ich den Timer?

Drücken Sie mehrmals Timer, um 1 bis 15 Stunden einzustellen. Die entsprechenden Anzeigen leuchten auf. Der Ventilator schaltet sich nach der eingestellten Zeit automatisch aus.

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie, ob der Adapter an die Steckdose und den Ventilator angeschlossen ist, ob die Steckdose funktioniert und ob der Propeller nicht blockiert ist. Versuchen Sie einen Reset, indem Sie den Stecker ziehen und wieder einstecken.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, leicht feuchtes Tuch, um die Gitter und den Propeller zu reinigen. Tauchen Sie das Gerät niemals ins Wasser und verwenden Sie keine aggressiven Reinigungsmittel. Lassen Sie es trocknen, bevor Sie es wieder zusammenbauen.

Der Ventilator macht ein ungewöhnliches Geräusch, was tun?

Überprüfen Sie, ob der Propeller richtig befestigt und zentriert ist, ob die Gitter nicht verzogen sind und ob keine Fremdkörper den Propeller berühren. Wenn das Geräusch anhält, wenden Sie sich an einen autorisierten Reparaturdienst.

Kann ich den Ventilator im Badezimmer verwenden?

Nein, der Ventilator ist nur für den trockenen Innenbereich geeignet. Verwenden Sie ihn nicht in feuchten Räumen wie Badezimmer, Waschküche oder in der Nähe von Wasserquellen.

Wie deaktiviere ich den Signalton?

Halten Sie die Taste Mode auf dem Bedienfeld 3 Sekunden lang gedrückt, oder verwenden Sie die Taste Stumm auf der Fernbedienung.

Wie hoch ist die maximale Höhe des Ventilators?

Der Ventilator kann auf zwei Höhen eingestellt werden: 84 cm oder 109 cm, je nach Positionierung des Teleskopfußes.

Wie lagere ich den Ventilator nach der Saison?

Bauen Sie ihn ab, reinigen Sie ihn und legen Sie ihn wieder in die Originalverpackung. Lagern Sie ihn an einem trockenen, temperierten Ort, geschützt vor Staub.

BEDIENUNGSANLEITUNG Vento 14 silent Eurom

Bedienungsanleitung (DE) (Seite 10)

Instruction manual (EN) (page 19)

Herzlichen Dank, dass Sie sich für eine EUROM Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit funktioniert.

Um Ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie dieses Handbuch vor der Nutzung aufmerksam und komplett lesen und auch verstehen. Achten Sie dabei besonders auf die Sicherheitsvorschriften, die zu Ihrem persönlichen Schutz und zum Schutz Ihrer Umgebung genannt werden.

Außerdem empfehlen wir Ihnen, dieses Handbuch aufzubewahren, um es bei Bedarf in Zukunft noch einmal konsultieren zu können. Bewahren Sie auch die Verpackung. Sie ist der beste Schutz für Ihren Gerät, wenn Sie das Gerät außerhalb der Saison lagern. Und sollten Sie das Gerät irgendwann weitergeben, legen Sie das Handbuch und die Verpackung bei.

Wir wünschen Ihnen viel Spaß mit den Vento 14 Silent!

Eurom

Kokosstraat 20

8281 JC Genemuiden

[e-mail]

www.eurom.nl

Diese Bedienungsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Abbildungen können vom Original abweichen.

Technische daten

Adaptereingang	AC100-240V~50/60 Hz
Adapterausgang	24VDC, 1,0A
∅ Flügel	14" / 35 cm
Gewicht	3,7 kg
Abmessungen	37 x 40 x 84-109 cm

Wichtige Sicherheitsvorschriften

1. Dieses Gerät ist ausschließlich für die Anwendung im Haus zugelassen.
2. Montieren Sie den Lüfter zuerst vollständig, bevor Sie ihn verwenden. Ziehen Sie bei der Montage/Demontage immer den Stecker aus der Steckdose.
3. Verwenden Sie dieses Gerät ausschließlich für den in dieser Handbuch beschriebenen Zweck und den Anleitungen entsprechend.

Jede andere Anwendung kann gefährlich sein (Brand, Körperschaden, Sachschaden, elektrischer Schock usw.) und sorgt dafür, dass die Haftpflicht des Lieferanten, sowie die Garantie verfallen.

1. Kontrollieren Sie vor Gebrauch das Gerät, Adapter, Stecker und Elektrokabel auf eventuelle Beschädigungen. Setzen Sie das Gerät nicht in Betrieb, wenn Sie Beschädigungen am Gerät, am Adapter, am Elektrokabel oder am Stecker feststellen oder wenn es schlecht funktioniert, heruntergefallen ist oder auf eine andere Weise eine Störung anzeigt. Bringen Sie das komplette Gerät zur Kontrolle und/oder Reparatur zurück zu Ihrem Lieferanten oder einem anerkannten Elektriker. Bitten Sie immer um Originalersatzteile. Das Gerät (inkl. Adapter, Elektrokabel und Stecker) darf ausschließlich durch dazu befugte und qualifizierte Personen geöffnet und/oder repariert werden.

2. Nehmen Sie den Stecker aus der Steckdose und schalten Sie den Ventilator sofort aus, wenn Sie ungewöhnliche Geräusche hören, etwas riechen oder Rauch sehen.

3. Kontrollieren Sie vor jeder Anwendung, ob die Spannung der vorgesehenen Steckdose der auf dem Modelletikett des Adapter angegebenen Eingang Spannung entspricht.

4. Verlängerungskabel weitestgehend vermeiden. Sollte es doch unvermeidlich sein, ein zugelassenes Kabel mit ausreichender Leistung verwenden. Kabelrollen ganz ausrollen.

5. Das Stromkabel darf nicht mit scharfen, heißen oder sich bewegenden Gegenständen in Berührung kommen, nicht um den Ventilator gewunden, nicht geknickt und nicht zu straff aufgerollt werden.

6. Verwenden Sie den Lüfter niemals mit einem beschädigten Adapter, Elektrokabel oder Anschlussstecker (Ventilator Seite). Ersetzen Sie diese Teile vollständig für eine Originalkopie. Reparieren Sie diese Teile niemals selbst.

7. Grundsätzlich für einen stabilen, flachen und horizontalen Untergrund sorgen.

8. Lassen Sie einen arbeitenden Ventilator nicht unbeaufsichtigt.

9. Dieses Gerät ist nicht geeignet für die Anwendung in nassen oder feuchten Räumen, wie Badezimmern, Waschräumen usw. Stellen Sie das Gerät nicht in der Nähe von Wasserhähnen, Badewannen, Duschen, Schwimmbecken, Waschbecken oder dergleichen auf; sorgen Sie dafür, dass das Gerät niemals ins Wasser fallen kann

und verhindern Sie, dass Wasser ins Gerät eindringt. Sollte das Gerät doch inwendig nass werden, entfernen Sie sofort den Stecker aus der Steckdose! Benutzen Sie einen inwendig nass gewordenen Gerät nicht mehr, sondern lassen Sie diesen reparieren.

1. Tauchen Sie Gerät, Adapter, Anschlussleitung oder Stecker niemals in Wasser oder sonstige Flüssigkeiten und berühren Sie das Gerät und Adapter niemals mit nassen Händen oder Füße.
2. Stellen Sie das Gerät weder vor ein geöffnetes Fenster – damit es nicht im Regen stehen kann –, noch auf feuchte Flächen, und verhindern Sie, dass Feuchtigkeit darauf gelangen kann.
3. Lassen Sie nichts auf oder am Lüfter und verwenden Sie es nicht in der Nähe von Vorhängen, Kleidungsstücken oder anderen Materialien, die den Motor blockieren könnten. Dies kann zu Überhitzung oder Feuer führen.
4. Achten Sie darauf, dass lange Haare nicht in den Lüfter gesaugt werden.
5. Das Ansaug- und Ausblasgitter sauber und staubfrei halten und auf einen freien Raum von 30 cm um den Ventilator herum achten.
6. Stellen Sie sicher, dass sich keine Gegenstände in der Nähe des Lüfters befinden, die die Oszillation (Schwenken) verhindern können.
7. Niemals einen Finger, Stift oder sonstiges Objekt durch das Schutzgitter des laufenden Ventilators stecken!
8. Keine Mittelchen (Insektenspray, Reinigungsmittel etc.) auf bzw. in den Ventilator sprühen.
9. Verwenden und lagern Sie den Ventilator nicht:

- an Stellen, wo es nass werden kann oder das Gerät ins Wasser fallen kann.

- in der Nähe von leicht entzündbaren, explosions-gefährlichen oder gasförmigen Stoffen. Ein Funken aus dem Schalter kann diese zünden.

- in der Nähe von Säuren, Alkali, Öl und anderen korrosiven Stoffen.

1. Schließen Sie den Ventilator nicht an eine Schaltuhr oder einen Dimmer an.
2. Verwenden Sie den Ventilator nicht bei Temperaturen über 40°C, nicht in der Nähe von Heizgeräten und nicht in staubigen Räumen.
3. Den Ventilator vor dem Umsetzen, Reinigung oder Wartung erst ausschalten und den Stecker aus der Steckdose ziehen. Tun Sie dies auch, wenn der Ventilator nicht verwendet wird. Nehmen Sie

den Stecker dazu in die Hand, ziehen Sie niemals an der Anschlussleitung.

1. Überprüfen Sie, ob der Stecker aus der Steckdose gezogen wurde, bevor Sie das Schutzgitter der Lüfter für Reinigungs- oder Wartungsarbeiten entfernen.
2. Trennen Sie das Gerät nach dem Gebrauch immer vom Netz. Beachten Sie, dass der Stecker aus der Steckdose gezogen werden muss, nicht der Stecker vom Ventilator Fuß.
3. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkter körperlicher sensorische oder mentale Fähigkeiten oder mangelnde Erfahrung und Wissen, wenn sie beaufsichtigt wurden oder Anweisungen zum sicheren Umgang mit dem Gerät und zum Verständnis der damit verbundenen Gefahren.
4. Kinder dürfen nicht mit dem Gerät spielen.
5. Vermeiden Sie, dass das Gerät ununterbrochen auf kleine Kinder, Patienten oder Personen die sich nicht so einfach bewegen können bläst.
6. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

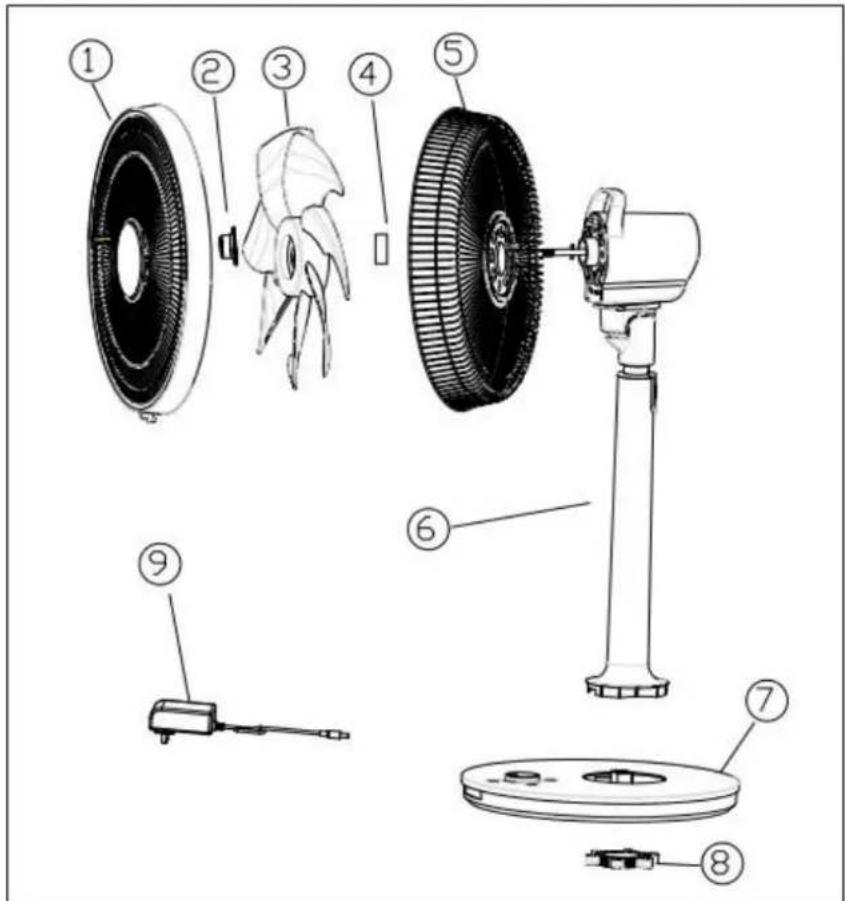

Zusammensetzung und Montage

1. Schutzgitter Frontseite (mit Ring)
2. Plastik Schraubverschluss Ventilatorflügel Befestigung
3. Ventilatorflügel
4. Plastik Verschraubung (Befestigung Schutzgitter)
5. Schutzgitter Rückseite
6. Ständer
7. Plastik Fuß
8. Plastik Verschraubung (Befestigung Fuß)
9. Adapter inklusive Elektrokabel mit Anschlussstecker Ventilatorseite

Schritt 1 Das Verpackungsmaterial entfernen und außerhalb der Reichweite kleiner Kinder halten.

Schritt 2 Bevor Sie die Montage fortsetzen erst kontrollieren, ob der Stecker sich nicht in der Steckdose befindet.

Schritt 3 Entfernen Sie (8) die Plastikverschraubung (Fußbefestigung) vom Ständer (6) und setzen Sie den Ständer (6) in die Kunststoffbasis (7), dies passt nur in einer Weise durch das Design. Befestigen Sie den Kunststofffuß (7) mit der Kunststoffverschraubung (Fußbefestigung) (8) fest am Ständer (6).

Schritt 4 Drehen Sie (2) die Kunststoff-Schraubkappe (Ventilator Flügel Befestigung) der Ventilatorwelle und achten Sie darauf, diese im Uhrzeigersinn zu drehen, um diese Schraubkappe zu demontieren. (LOSEN).

Schritt 5 Drehen Sie (4) die Kunststoffverschraubung (Schutzgitterbefestigung) des Motorgehäuses gegen den Uhrzeigersinn, um diese Verschraubung zu entfernen

Schritt 6 Platzieren Sie (5) das hintere Schutzgitter an der Vorderseite des Motorgehäuses. Stellen Sie sicher, dass die Positionierstifte am Motorgehäuse korrekt in den Löchern des Schutzgitters positioniert sind.

Schritt 7 Ziehen Sie nun (4) die Kunststoffverschraubung (Schutzgitterbefestigung) fest im Uhrzeigersinn am Gewinde des Motorgehäuses an.

Schritt 8 Entfernen Sie die PVC-Hülse von der Motorwelle.

Schritt 9 Platzieren Sie (3) das Ventilatorblatt auf der Motorwelle. Wichtig!

Stellen Sie sicher, dass die Stifte der Motorwelle korrekt in den Aussparungen des Ventilatorflügels positioniert sind.

Schritt 10 Ziehen Sie (2) die Kunststoff-Schraubkappe (Ventilatorflügelbefestigung) fest gegen den Uhrzeigersinn an der Motorwelle an, um die Ventilatorflügel zu sichern.

Schritt 11 Vergewissern Sie sich, dass sich der Ventilatorflügel richtig dreht.

Schritt 12 Setzen Sie nun (1) das vordere Schutzgitter (einschließlich des vormontierten Kunststoffrings) auf (5) das hintere Schutzgitter. Stellen Sie sicher, dass das hintere Schutzgitter in die Aussparungen des Kunststoffrings passt. Dies ist am einfachsten von oben nach unten zu arbeiten.

Schritt 13 Schließen Sie die transparente Verschlussklappe und befestigen Sie diese mit der mitgelieferten Schraube.

Schritt 14 Setzen Sie den mitgelieferten Adapter (9) mit dem Anschlussstecker-Ventilatorseite in die Kunststoffbasis (7) ein.

Schritt 15 Legen Sie 2 stuck AAA-Batterien (nicht enthalten) in der Fernbedienung.

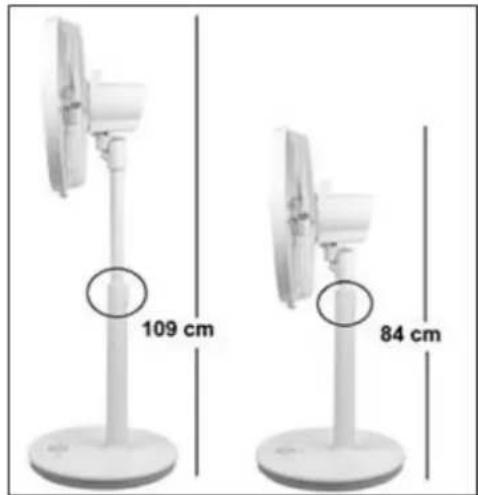

Schritt 16 Stellen Sie den Lüfter auf die gewünschten Höhe ein (Länge 84 oder 109 cm).

109 cm 84 cm

Bedienung

- Verwenden Sie den Ventilator erst wenn:

- Alle Verpackungen werden entfernt und von Kindern entfernt aufbewahrt - Alle Sicherheitsvorschriften wurden beachtet - Der Ventilator auf einer stabilen, ebenen Fläche steht.

• Stellen sie den Lüfter in die richtige Position und gewünschte Höhe.
• Stecken Sie den Stecker in eine geeignete Steckdose. Die rote LED am Bedienfeld leuchtet auf.
• Drücken Sie die ON/OFF Taste:
• Wählen Sie an der Bedienfeld oder Fernbedienung die gewünschte Funktion.
  • Die Bedienfeld und die Fernbedienung haben dieselben Funktionen.

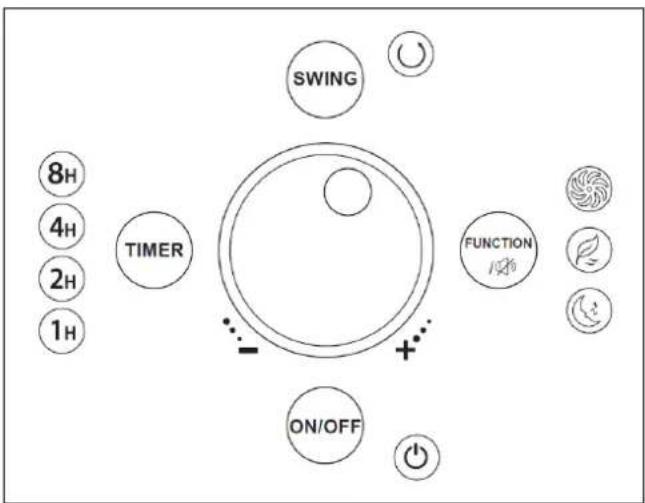

Abbildung Bedienfeld		Abbildung Fernbedienung
Abbildung	Funktion
On/Off	Drücken Sie diese Taste um den Ventilator ein- und auszuschalten
Timer (Zeitschaltuhr)	Stellen Sie ein, wieviel Stunden der Lüfter arbeiten soll. Einstellbar von 1 bis 15 Stunden. Einmal drücken: 1 Stunde, 2x drücken: 2 Stunden, usw. Die entsprechenden Lichter leuchten auf.
Mode:Standard-modus	Einstellen FunktionStandard-modus, Die Ventilatorgeschwindigkeit kann manuell eingestellt werden.
Natura-modus	Natural-modus, In diese Modus wird die Ventilatorgeschwindigkeit automatisch geändert, um einen natürlichen Wind zu imitieren. Die Ventilatorgeschwindigkeit kann nicht manuell eingestellt werden.
Sleep-mode	Nacht-modus, In diesem Modus wird die Ventilatorgeschwindigkeit automatisch geändert, um einen natürlichen Wind zu imitieren. Die durchschnittliche Ventilatorgeschwindigkeit ist aufgrund des Geräuschpegels niedriger als im Natural-Modus. Die Ventilatorgeschwindigkeit kann in diesem Modus nicht manuell eingestellt werden.
Speed	Einstellen Ventilatorgeschwindigkeit:Drehen Sie im Uhrzeigersinn (+), um die Ventilatorgeschwindigkeit zu erhöhen, und gegen den Uhrzeigersinn (-), um die Ventilatorgeschwindigkeit zu verringern. Es können 24 Geschwindigkeiten eingestellt werden, von 240 U / min bis etwa 1160 pro Minute. (Jeder Schritt ist 40 Umdrehungen pro Minute). Der beleuchtete Ring um den Drehzahlregler zeigt die eingestellte Ventilatorgeschwindigkeit an. Mit jeweils zwei Schritten der Geschwindigkeitstaste leuchtet ein Licht mehr oder weniger. Beachten Sie, dass die Geschwindigkeitstaste mehrmals gedreht werden kann. Beachten Sie den leuchtenden Ring, um zu sehen, mit welcher Geschwindigkeit der Lüfter arbeitet.
Swing	Automatisch schwenken: links en rechts schwenken.

Der Piepton der Tastenbedienung kann ausgeschaltet werden, indem Sie die MODE-Taste 3 Sekunden lang auf dem Bedienfeld des Lüfters oder die "Silent" -Taste der Fernbedienung drücken.

Reinigung und Wartung

Schalten Sie den Ventilator aus und ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät reinigen oder Wartungsarbeiten durchführen möchten. Der Ventilator verlangt nur einen geringen allgemeinen, äußerlichen Wartungsaufwand. Reinigen Sie ihn regelmäßig mit einem weichen Tuch oder Federwedel oder saugen Sie ihn mit einer weichen Staubsaugerbürste ab. Bei stärkerer Verschmutzung öffnen Sie das vordere Schutzgitter und reinigen Sie die Gitter und Ventilatorflügel mit einem feuchten Tuch und einem milden Reinigungsmittel. Alles gut trocken wischen und den Ventilator gut trocknen lassen bevor Sie das Gerät wieder zusammenbauen und in Betrieb nehmen. Stellen Sie sicher, dass außer auf die Gitter und Ventilatorflügel kein Wasser auf andere Teile des Gerätes gelangt. Spülen oder spritzen Sie den Ventilator niemals ab! Um Verfärbung oder Verformung des Materials zu vermeiden, sollten Sie keinesfalls aggressive oder ätzende (Reinigungs)Mittel verwenden. Wenn der Ventilator am Ende der Saison nicht mehr benötigt wird, bewahren Sie ihn vorzugsweise in der Originalverpackung auf. Diese bietet den besten Schutz.. Lagern Sie das Gerät an einem sicheren, trockenen und nicht extrem warmen oder kalten Ort.

Probleme und Lösungen

Der Ventilatorflügel dreht sich nicht, obwohl der Ventilator eingeschaltet ist.

• Ist der Stecker gut in die Steckdose eingesteckt?
• Führt die Steckdose Strom?
• Ist der Schaltknopf I, II oder III eingeschaltet?
• Wird der Flügel irgendwo blockiert, z.B. durch eine Beschädigung, eine Verformung des Schutzgitters oder einen Fremdkörper?

Das Gerät macht beim Einschalten ein ungewöhnliches Geräusch.

• Prüfen Sie, ob das Ventilatorblatt so weit wie möglich über die Motorachse platziert ist.
• Prüfen Sie, ob sich vielleicht kleine Faden auf dem Ventilatorblatt befinden.
• Prüfen Sie, ob der Ventilatorflügel vielleicht eine Verformung des Schutzgitters berührt.

Hinweis: Reparaturen dürfen nur von entsprechend ausgebildeten Fachkräften durchgeführt werden. Verlangen Sie bei einer Reparatur nur Original-Ersatzteile. Bei Änderungen am Gerät und nicht fachgerecht durchgeführten Reparaturen verfallen die Garantieansprüche sowie die Haftung des Händlers, Importeurs und Herstellers.

Entsorgung

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht mit dem gewöhnlichen Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle Stoffe, die verwertet werden können und müssen, um die Umwelt und die Gesundheit der Menschen nicht durch eine unkontrollierte Müllsammlung zu schädigen. Bringen Sie Altgeräte daher zu einer dafür vorgesehenen Deponie oder wenden Sie sich an das Geschäft, wo Sie das Gerät gekauft haben. Diese können dafür sorgen, dass möglichst viele Teile des Geräts wiederverwendet werden.

EG-Konformitätserklärung

Hiermit bescheinigt die Eurom, Kokosstraat 20, 8281 JC Genemuiden (NL), dass die nachstehende Gerät:

Marke: Eurom

Modell: Vento 14 Silent

Bezeichnung: Ventilator

die Anforderungen der Niederspannungsrichtlinie und der EMV-Richtlinie sowie die nachstehend angeführten Anforderungen erfüllen:

LVD 2014/35/EU:

EN 60335-2-80:2003+A1:2004+A2:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 62233:2008

EMC 2014/30/EU:

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

RoHs 2011/65/EU&(EU)2015/863

Genemuiden, 28-10-2020

W.J. Bakker, alg. dir.
