BEDIENUNGSANLEITUNG Tectalk Worker 3 ALBRECHT

2. Lieferumfang Einzelgerät

Einzelgerät Tectalk Worker 3 Funkgerät Standlader inkl. Netzteil und Ladekabel Gürtelclip Akkupack Anleitung

1. Inhaltsverzeichnis3

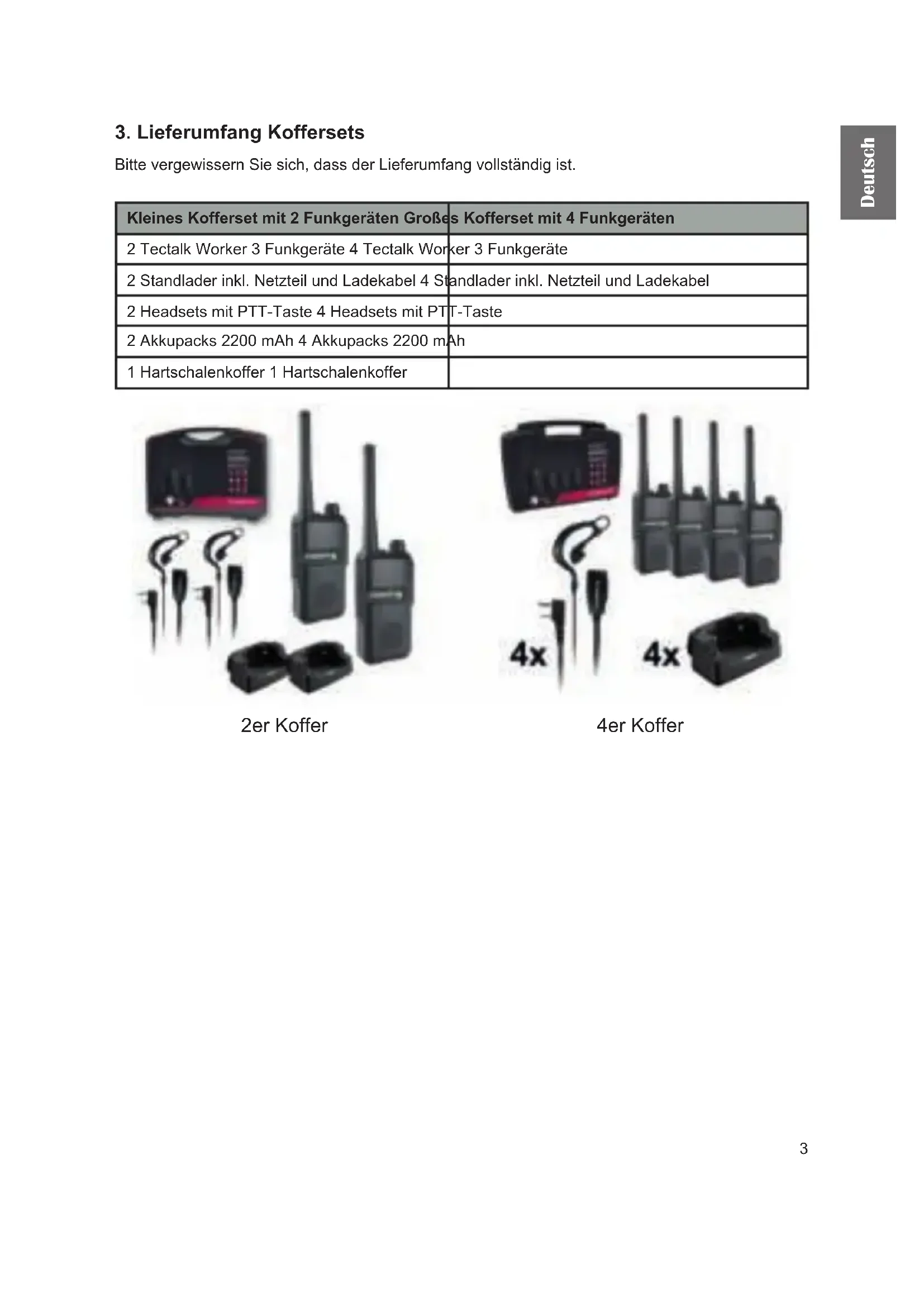

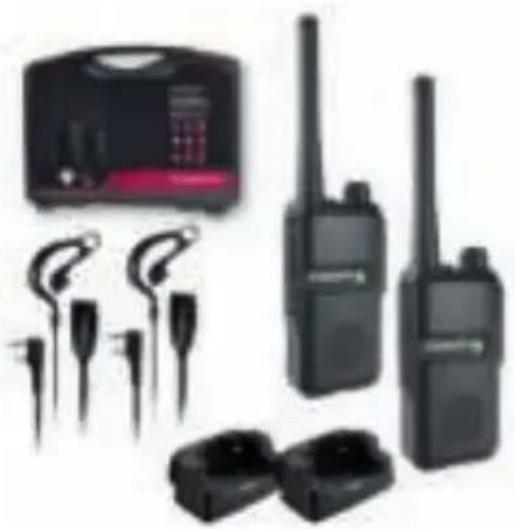

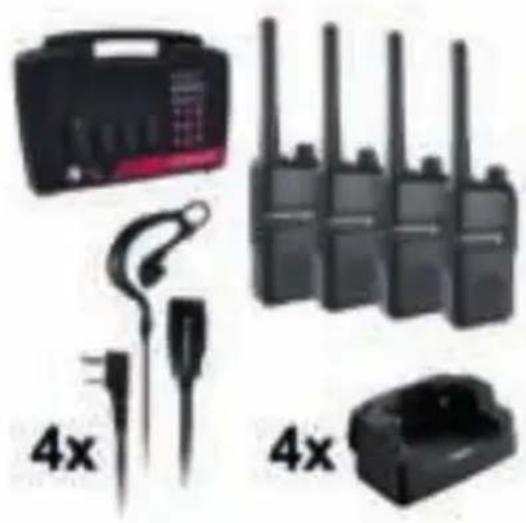

Bitte vergewissern Sie sich, dass der Lieferumfang vollständig ist. Kleines Kofferset mit 2 Funkgeräten Großes Kofferset mit 4 Funkgeräten 2 Tectalk Worker 3 Funkgeräte 4 Tectalk Worker 3 Funkgeräte 2 Standlader inkl. Netzteil und Ladekabel 4 Standlader inkl. Netzteil und Ladekabel 2 Headsets mit PTT-Taste 4 Headsets mit PTT-Taste 2 Akkupacks 2200 mAh 4 Akkupacks 2200 mAh 1 Hartschalenkoffer 1 Hartschalenkoffer 2er Koffer 4er Koffer4 Deutsch

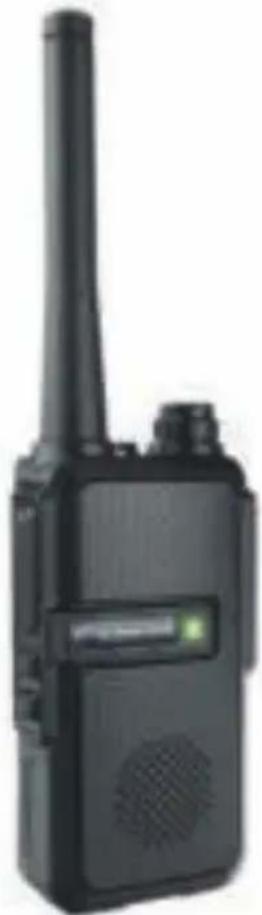

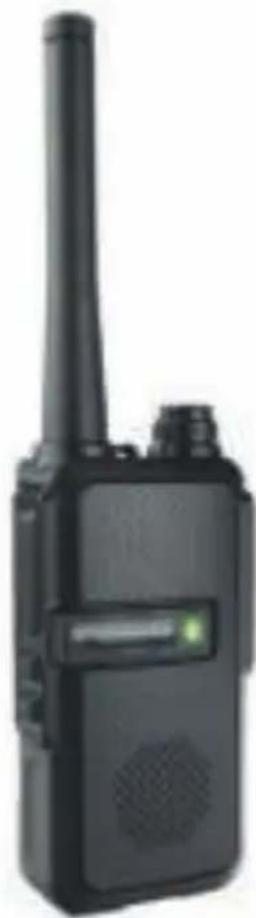

4. Übersicht Funkgerät

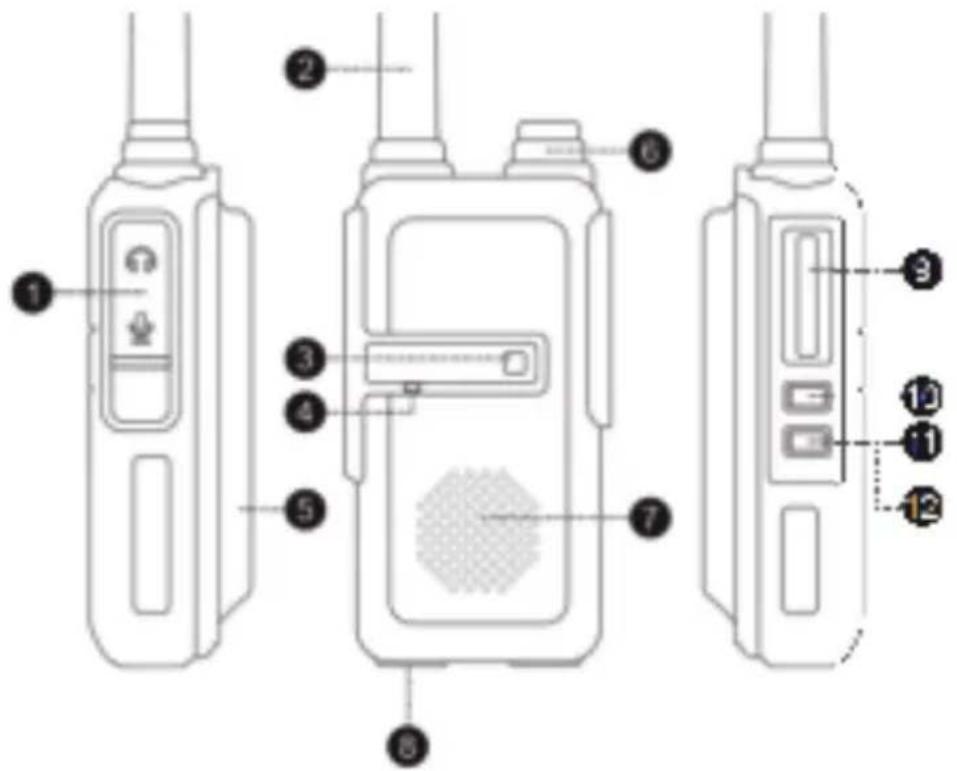

4.1. Tasten und Funktionen Nr. Beschreibung Funktion 1 Headset Anschlussbuchse (auch Programmierkabel) für Kenwood Headsets/Ohrhörer/Mikrofone 2 Antenne fest installiert für optimale Reichweite 3 Status LED Leuchtet grün beim Empfang und rot beim Senden 4 Mikrofon bitte sprechen Sie mit ca. 5 cm Abstand in das Mikrofon 5 Batterie 2200 mAh wiederau adbarer Lithium-Ionen Akku 6 Ein/Aus/Lautstärke Im Uhrzeigersinn drehen, um Lautstärke zu erhöhen 7 Lautsprecher Tonausgabe für empfangene Funksprüche 8 Ladebuchse USB-C zum direkten Au aden per USB-C-Kabel 9 Sendetaste (PTT) gedrückt halten, um Funksprüche zu senden 10 Kanal + kurz drücken, um Kanal zu erhöhen 11 Kanal - kurz drücken, um Kanal zu verringern 12 Programmierbare Taste diverse Funktionen möglich, siehe Kapitel 7. Durch langes Drücken wird die Funktion aufgerufen5 Deutsch

5. Bedienung der Funkgeräte

5.1. Geräte aufl aden Bitte laden Sie die Akkupacks vor der ersten Verwendung einmal vollständig auf. Sie können das Funkgerät entweder über den mitgelieferten Standlader oder über das USB-C Ladekabel an einer Stromquelle au aden.

1. Verbinden Sie das Netzteil des Standladers mit einer

Steckdose oder verbinden Sie das mitgelieferte USB-Kabel direkt mit dem Funkgerät.

2. Stecken Sie das komplette Funkgerät oder einen einzelnen Akku in den Standlader.

3. Achten Sie darauf, dass die Batteriekontakte guten Kontakt mit der Ladeschale haben.

Während des Ladevorgangs leuchtet die LED des Standladers rot.

4. Nach ca. 3 Stunden Ladezeit sollte das Gerät vollständig aufgeladen sein. Die LED Anzeige

leuchtet nun grün. Hinweis: Eine neue oder länger als 2 Monate gelagerte Batterie wird beim ersten Laden nicht die volle Kapazität erreichen. Nach etwa 2-3x vollständigem Laden erreicht Sie die volle Kapazität.

5.1.1. Warnung Niedriger Batteriestand:

Wenn der Batteriestand auf ein niedriges Niveau abfällt, hören Sie eine Sprachansage “Please charge the battery” alle 20 Sekunden. Es ist nun nicht mehr möglich weitere Funksprüche zu senden. Beim Betätigen der PTT-Taste ertönt stattdessen ein Hinweiston. 5.2. Verbindung eines Headset / Lautsprechermikrofon Verbinden Sie den Stecker des Headsets mit der “Speaker/Mic” Buchse auf der rechten Seite des Funkgerätes. Natürlich können Sie auch jegliche externe Mikrofone/Ohrhörer mit dem Funkgerät verbinden, wenn sie über einen Anschluss mit “Kenwood” Schaltung verfügen. Hinweis: Das Tectalk Worker 3 ist bei Verwendung von externem Zubehör nicht wassergeschützt. Bitte achten Sie darauf, dass die Gummiabdeckung über der Zubehörbuchse geschlossen ist, wenn Sie kein externes Zubehör verwenden. 5.3. Kanalauswahl Die Funkgeräte verfügen über 16 echte PMR446 Kanäle. Die Erweiterung auf 16 Kanäle wurde im November 2018 von den Behörden freigegeben. Ältere Funkgeräte unterstützen nur 8 PMR446 Kanäle. Wenn Sie das Albrecht Tectalk Worker 3 mit einem älteren 8 Kanal Funkgerät verwenden wollen, können Sie nur die ersten 8 Kanäle des Tectalk Worker 3 verwenden. Kanal Frequenz (MHz) Kanal Frequenz (MHz)

6. Senden und Empfangen

Wenn das Funkgerät eingeschaltet wird, ist es automatisch im Empfangsmodus, solange Sie nicht Senden. Wenn ein Funkspruch empfangen wird, leuchtet die Statusanzeige grün. Zum Senden drücken und halten Sie die PTT (Sende-)Taste und sprechen Sie mit normaler Lautstärke und ca. 5 cm Entfernung in das Mikrofon. Die Statusanzeige leuchtet rot während des Sendens. Lassen Sie die PTT Taste am Ende Ihrer Übertragung wieder los.

7. Optionale Funktionen (per Programmiersoftware)

Die folgenden Optionen können per Programmiersoftware (nicht im Lieferumfang, optional erhältlich) geändert werden. Die voreingestellten Werte der Funkgeräte sind:

• Rauschsperre (Squelch): Stufe 3

• Batteriesparmodus: aus

• Signalton bei Empfangsende: ein

• Sendezeitbegrenzung: ein (90 Sekunden) 7.1. Rauschsperre (Squelch) Die Rauschsperre kann in 9 verschiedenen Stufen eingestellt werden. Durch die Rauschsperre wird der Lautsprecher stumm geschaltet, wenn kein Signal empfangen wird. Wenn der Squelch richtig eingestellt ist, hören Sie nur während des Empfangs Geräusche. Wenn die Rauschsperre zu niedrig eingestellt ist, hören Sie konstant ein leichtes Rauschen. Wenn die Stufe zu hoch gewählt wurde, werden schwache Funksprüche unterdrückt. 7.2. Sprachgesteuerte Übertragung (VOX - Voice Operated Transmission) Mit der VOX Funktion können Funksprüche gesendet werden, ohne dass die PTT Taste gedrückt werden muss. Das Tectalk Worker 3 geht automatisch in den Übertragungsmodus, sobald die VOX Funktion erkennt, dass in das Mikrofon gesprochen wird. Die VOX Emp ndlichkeit kann in 8 verschiedenen Abstufungen ausgewählt werden: Stufe 1 bedeutet, dass VOX schon bei sehr geringen Geräuschen aktiviert wird. Stufe 8 bedeutet, dass Sie sehr laut in das Mikrofon sprechen müssen, um VOX zu aktivieren. Mit der VOX Verzögerung stellen Sie ein, nach welcher Zeit ohne Sprache der automatische Sende- Modus beendet wird. Sie können die Verzögerung zwischen 0,3 Sek. und 3,0 Sek. einstellen. 7.3. Programmierbare Taste Die programmierbare Seitentaste des Tactalk Worker 3 kann mit verschiedenen Funktionen belegt werden.

Halten Sie die Seitentaste lange gedrückt, wird die Rauschsperre kurzzeitig deaktiviert und Sie hören alle Signale inklusive Störgeräusche. Die Monitor Funktion ist sehr hilfreich, wenn Sie die Lautstärke anpassen oder schwache Signale (die von der Rauschsperre unterdrückt werden würden) empfangen wollen.7 Deutsch

Halten Sie die Seitentaste lange gedrückt, um die SCAN Funktion zu verwenden. Das Gerät durchsucht dann automatisch alle Kanäle nach Signalen. Jeder Kanal kann einzeln programmiert werden, ob er im Scan Vorgang mit einbezogen wird oder nicht. Wenn während des SCAN Vorgangs ein Signal gefunden wird, bleibt das Funkgerät automatisch auf diesem Kanal stehen.

Verwenden Sie die Seitentaste, um den Scrambler ein- und auszuschalten. Diese Funktion verzerrt die gesendetet Sprachübertragung derart, dass sie nur von einem anderen Tectalk Worker 3 mit aktivierten Scrambler verstanden werden kann.

Verwenden Sie die Seitentaste, um einen Alarm Ton (Sirene) zu senden. Der Alarm Ton wird für 20 Sekunden auf dem aktuell gewählten Kanal übertragen, bevor das Gerät für 10 Sekunden in den Empfangsmodus schaltet. Drücken Sie die PTT-Taste um den Alarm-Modus zu beenden. 7.4. Batteriesparmodus Der Batteriesparmodus kann in 3 Stufen eingestellt werden. Er reduziert den Leistungsverbrauch während der Verwendung. Wenn keine Aktivität (Senden/Empfangen) für 20 Sekunden registriert wird, schaltet das Gerät automatisch in den Batteriesparmodus (wenn aktiviert). Je nach Stufe wechselt das Gerät dann automatisch eine Sekunde Empfangsbereitschaft mit 2/3/4 Sekunden Stand-by-Betrieb ab. Während des Stand-by-Intervalls ist kein Empfang möglich, daher können sehr kurze Übertragung verpasst werden. 7.5. Signalton bei Empfangsende Legen Sie fest, ob das Gerät das Ende einer empfangen Nachricht mit einem Signalton anzeigt. 7.6. Roger-Beep Legen Sie fest, ob das Gerät am Ende einer gesendeten Nachricht einen Signalton zum Gesprächspartner überträgt, um das Ende der Nachricht anzuzeigen. 7.7. Kanal-Besetzt Anzeige (BCL - Busy Channel Lockout) Die Kanal-Besetzt Anzeige kann für jeden Kanal ein- oder ausgeschaltet werden. Wenn aktiviert, verhindert die Funktion, dass man auf einem bereits belegten Kanal Funksprüche abgeben kann. Wenn Sie in diesem Fall die PTT Taste drücken, wird ein Warnton ausgegeben und Ihre Übertragung blockiert. 7.8. CTCSS/DCS CTCSS (Continuous Tone Coded Squelch System) / DCS (Digital Coded Squelch) Es sind 44 CTCSS und 211 DCS Töne verfügbar: CTCSS ist ein nicht hörbarer Unterton, während DCS ein digitaler Code ist. Die CTCSS oder DCS ermöglichen es Ihnen ungewünschte Funksprüche zu blocken und nur Nachrichten von Personen mit demselben Ton bzw. Code zu erhalten. 7.9. Sendezeitbegrenzung (Time-Out-Timer) Die Sendezeitbegrenzung verhindert, dass das Funkgerät versehentlich einen Kanal dauerhaft blockiert. Man kann die Sendezeitbegrenzung zwischen 90 und 520 Sekunden (in 15 Sekunden Schritten) einstellen. Die Übertragung wird nach der eingestellten Zeit automatisch unterbrochen.8 Deutsch

8. Technische Spezikationen

Allgemein Frequenzbereich PMR446: 446,00625 - 446,19375 MHz Kanäle 16 Akku 2200 mAh / 3,7 V Frequenzstabilität ± 2,5 ppm Betriebstemperatur -20 °C bis +50 °C Sender Sendeleistung (ERP) 500 mW Maximaler Frequenzhub ≤ 2,5 kHz Störstrahlung ≤ 7,5 µW Benachbarte Kanalleistung ≤ -60 dB SNR ≥ -45 dB QT/DQT 0,4 ± 0,1 kHz Modulationsempndlichkeit 8-12 mV Stromverbrauch ≤ 400 mA Empfänger Empndlichkeit -122 dBm (12 dB SINAD) Audioleistung 0,4 W (an 8 Ω) Audioverzerrung ≤ 10 % Nachbarkanalselektivität ≥ 60 dB Störunterdrückung ≥ 65 dB Stromverbrauch ≤ 70 mA9 Deutsch

9. Sicherheitshinweise

• Reparaturen dürfen nur von Fachhändlern oder autorisierten Servicepartnern vorgenommen werden

• Öffnen Sie das Funkgerät nicht und nehmen Sie keine Veränderungen am Funkgerät vor.

• Setzen Sie das Funkgerät nicht über einen längeren Zeitraum direkter Sonneneinstrahlung oder extremer Hitze aus.

• Stellen Sie den Transceiver nicht auf eine instabile Oberäche.

• Halten Sie den Transceiver von Staub, Feuchtigkeit und Wasser fern.

• Betreiben Sie den Transceiver nicht in explosionsgefährdeten Bereichen oder laden Sie den Akku auf.

Das Gerät lässt sich nicht einschalten oder schaltet sich automatisch ab.

1. Laden Sie die Batterie auf oder legen Sie

einen Ersatzakku ein.

2. Ist die Batterie richtig eingelegt?

3. Reinigen Sie die Batteriekontakte vor dem

Auaden. Ich kann nicht mit anderen Mitgliedern kommunizieren.

1. Stellen Sie sicher, dass Sie sich auf dem

selben Kanal und Unterkanal (CTCSS/DCS) benden.

2. Sie benden sich außerhalb der

Übertragungsreichweite der anderen Funkgeräte. Sie hören den anderen Teilnehmer, aber dieser kann Sie nicht hören. Überprüfen Sie, ob Sie den gleichen Kanal wie Ihr Gesprächspartner verwenden. Verwendet Ihr Gesprächspartner einen CTCSS oder DCS Code, müssen Sie ebenfalls diesen Code verwenden um gehört werden zu können. Andere Teilnehmer hören Sie nur abgebrochen.

1. Das Signal ist zu schwach - sie sind zu weit

voneinander entfernt.

2. Ist das Mikrofon defekt? Bitte kontaktieren

Sie einen Fachhändler. Ich höre Funksprüche von anderen Gruppen. Andere Benutzer verwenden denselben Kanal wie Sie - wechseln Sie den Kanal.

11. Gewährleistungsinformationen

Wir sind verpichtet, jedem Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benutzen der Geräte in den verschiedenen Ländern beizufügen. Sie nden daher diese Informationen im folgenden Text.10 Deutsch Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im Display, Gehäusedefekte, abgebrochene Antennen, sowie Defekte durch äußere Einwirkung, wie Korrosion, Überspannung durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem Gerät beruhen. Bitte wenden Sie sich bei Gewährleistungsansprüchen zunächst unmittelbar an den Händler, bei dem Sie das Gerät erworben haben, oder auch gleich an unseren Servicepartner. Der Händler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das Gerät spezialisierte Serviceadresse nennen. Falls Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau.

12. Elektroschrottgesetz und Recycling

Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie nanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe.

13. Konformitätserklärung

Hiermit erklärt Alan Electronics GmbH, dass die Funkgeräte Tectalk Worker 3 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://service.alan-electronics.de/CE-Papiere/
