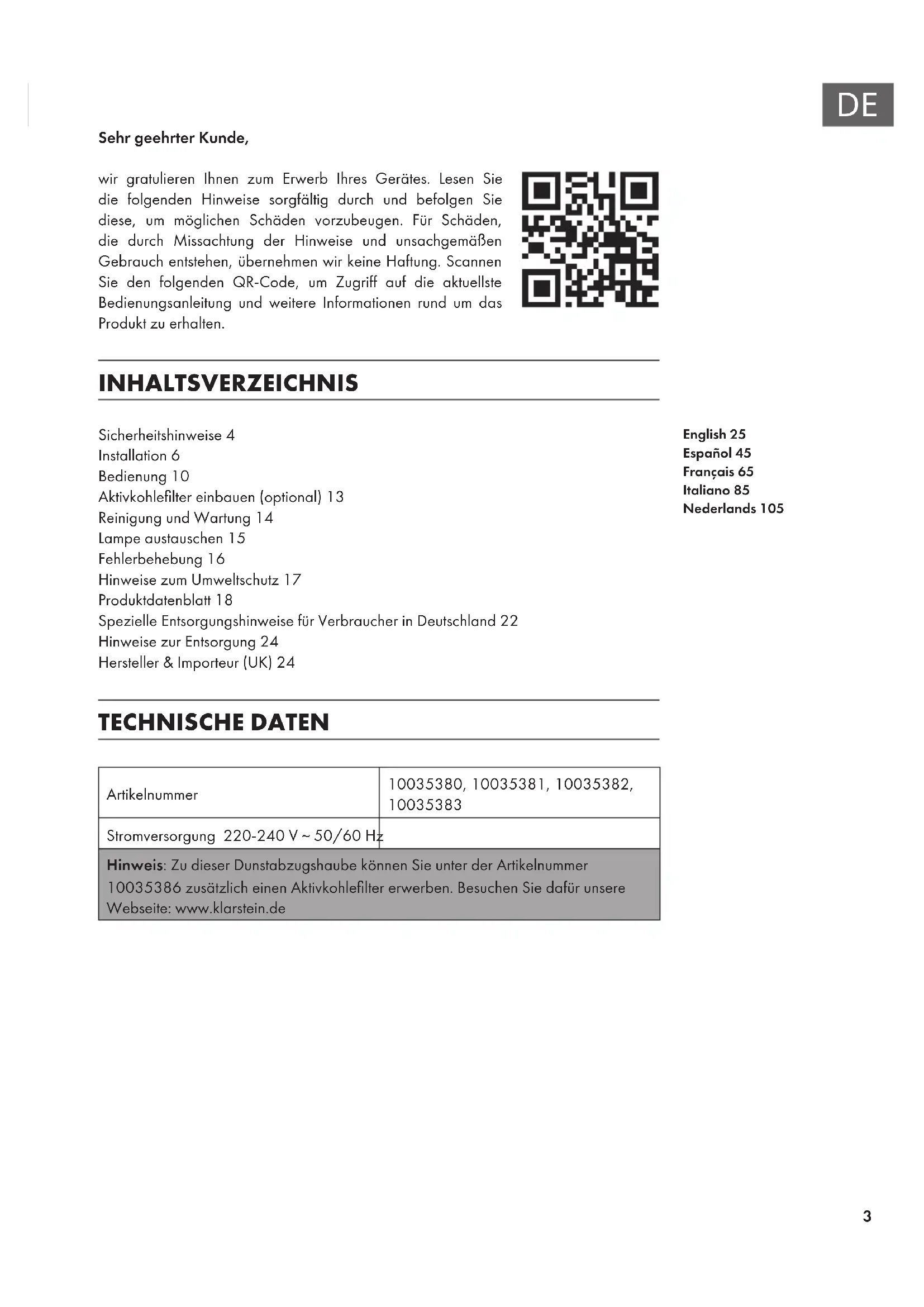

BEDIENUNGSANLEITUNG Eleonora 90 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Herz Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Fur Schaden, die durch Missachtung der Hinweise und unsachgemieten Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitshinweise 4

Installation 6

Bedienung 10

Aktivkohlefilter einbauen (optional) 13

Reinigung und Wartung 14

Lampe austauschen 15

Fehlerbehebung 16

Hinweise zum Umweltschutz 17

Produktdatenblatt 18

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 22

Hinweise zur Entsorgung 24

Hersteller & Importeur (UK) 24

English 25

Espanol 45

Français 65

Italiano 85

Nederlands 105

TECHNISCHE DATEN

Artikelnummer	10035380, 10035381, 10035382, 10035383
Stromversorgung 220-240 V ~ 50/60 Hz
Hinweis: Zu dieser Dunstabzugshaube konnen Sie unter der Artikelnummer 10035386 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dafür unsere Website: www.klarstein.de

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
  Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie safer, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihr Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren)dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer effizient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät gemeinschaft in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein Offenes Feuer.
• Falls das Gerät nicht normal Funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzten, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüfung des Raumes vorhanden sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberfläche kann während des Betriebs heißt werden.

Wichtige Hinweise zur Installation

Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zürückführten).
- Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

WARNING

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstände betrieben wird und keine ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr konnen damit in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließlich Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/ Abluftmaerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihren gegebenenfalls die notigen Maßnahme zur Belüfung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Wichtige Hinweis zur Demontage des Geräts

Die DemontageGLEicht der Installation/Montage in umgekehrter Reihenfolge.
- Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.

INSTALLATION

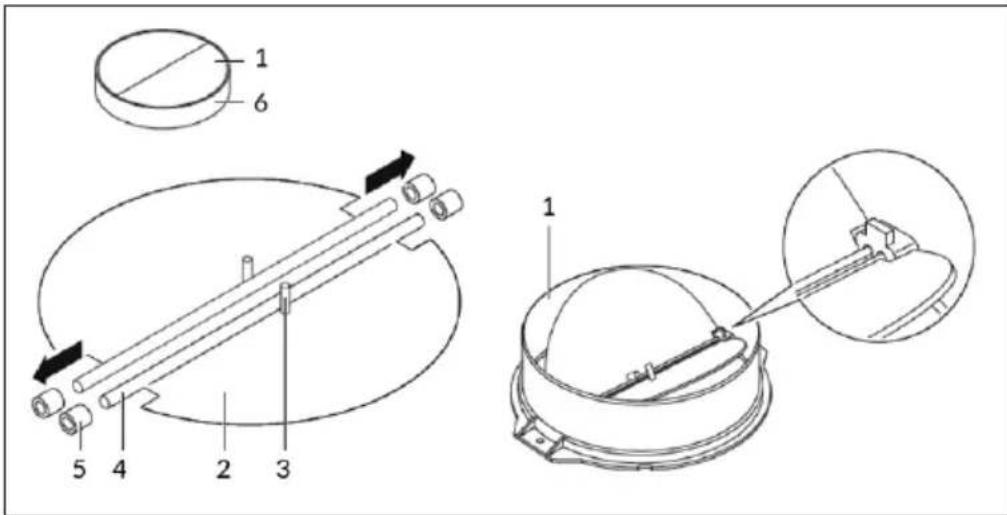

Montage der Rückstauklappe

Wenn die Dunstabzugshaube keine vormontierte Rückstauklappe hat, installieren Sie die Teile folgendermaBen:

1 Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein.
2 Der Pin (3) sollte nach oben gerichtet sein.
3 Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt.
4 Wiederholen Sie alle Arbeitssschritte fur die zweite Häufe der Klappe.

Vorbereitung

Falls sie über einen Abzug nach außen verfügen, konnen Sie die Abzugshaube wie auf dem Bild rechts installieren. Der Abzugskanal solle einen Durchmesser von mindestens 150 mm haben und aus Emaille, Aluminium oder einem flexiblen, hitzebeständigen Rohr bestehen.

• Schalten Sie das Gerät vor der Installation aus undziehen Sie den Stecker.
  Die Abzugshaube sollte in einer Höhe von 65-75 cm über dem Kochfeld angebracht werden.

Installation mit Abluft

Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar).

Installation mit Umluft

Falls Sie nicht über einen Außenabzug verfügen, bereitsigen Sie kein Abluftrohr. Die Installation entspricht der Installation mit Außenentlüftung.

Wichtige Hinweise für die Installation von Abluftrohren

Die folgenden Regel müssen strikt eingehalten werden, um eine optimale Luftabsaugung zu gewährleisten. Die Nichtbeachtung dieser Anweisungen reduziert die Leistung und erhöht den Gerauschpegel der Dunstabzugshaube.

• Verlegen Sie das Abluftrohr möglichst kurz und gerade.
• Verwenden Sie kein kleineres Abluftrohr und engen Sie es nicht ein.
• Bei Verwendung von flexiblen Rohren ist das Rohr immer straff zu montieren, um den Druckverlust zu minimieren.
• Alle Installationsarbeitenden dürfen nur von einer Elektrofachkraft oder einer dazu befähigten Person durchgeführt werden.
• Schlieben Sie das Abluftrohr der Dunstabzugshaube nicht an ein vorhandenes Luftungssystem an, das für ein anderes Gerät verwendet wird, beispielsweise einen Kamin.
• Der Winkel der Biegung des Abluftrohrs sollte nicht kleiner als 120^ sein. Richten Sie das Rohr horizontal aus. Alternativ sollte das Rohr vom Ausgangspunkt nach oben gehen und zu einer Außenwand geführt werden.
• Achten Sie nach der Installation daraufuf, dass die Dunstabzugshaube waagerecht stehen, um eine einseitige Fettansammlung zu vermeiden.
• Stellen Sie sicher, dass das für die Installation ausgewählten Abluftrohr den einschlagigen Normen entspricht und feuerbeständig ist.

Befestigung an der Wand

1

Löcher für den Innenkamin Löcher für den Außenkamin Löcher für den Dunstabzugshaubenkörper Sicherheitslocher

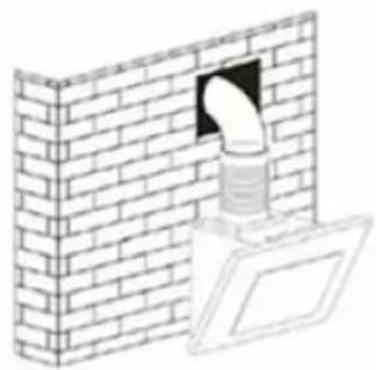

Bohren Sie an der Befestigungstelle mit einem Bohrer mit 8 mm Durchmesser 8 Löcher in die Wand.

Stecken Dübel in die Löcher, die Sie für den Dunstabzugshaubenkörper geobhrt haben. Befestigen Sie 2 Stützschrauben ST4*40 mm in der Mitte und halten Sie sie 2 mm aus der Wand herausragen.

2

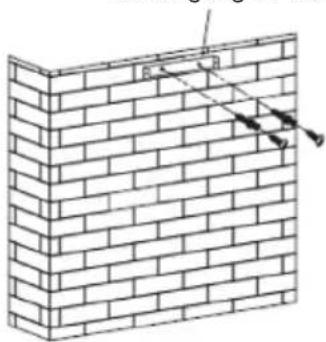

Setzen Sie die Dunstabzugshaube auf die Schrauben.

Führten Sie 2 Schraube ST4*30 mm voninnen in die Sicherheitslöcher ein undziehen Sie die Schrauben komplett fest, um sicherzustellen,dass die Dunstabzugshaube)sicher befestigt ist.

3

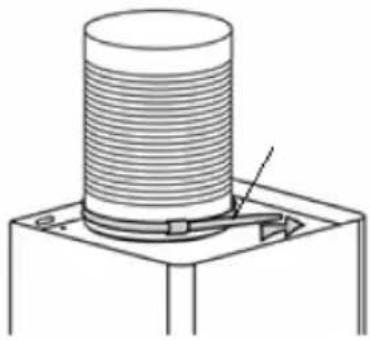

Befestigen Sie den Abluftschlauch mit einem Kabelbinder am Luftauslass. Ziehen Sie den Abluftschlauch nach oben, bis es durch das Loch an der Wand ragt.

4
Befestigung fur den Innenkamin

Innenkamin
Halterung fur den Innenkamin
Halterung fur den Aufenkamin

Befestigen Sie die Halterung für den Innenkamin mit ST4*40 Schrauben an die Wand.

Befestigen Sie dann die Halterung für den Außenkamin mit 2 ST4*8 mm Schrauben am Außenkamin. Achten Sie darauf, dass der Innenkamin frei bewegt werden kann.

5

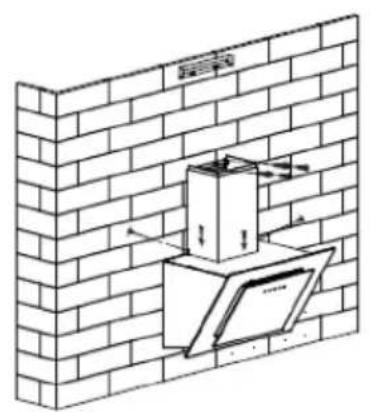

Befestigen Sie den Außenkamin mit 2 ST48 mm Schrauben an der Dunstabzugshaube. Befestigen Sie die Halterung für den Außenkamin mit ST440 mm Schrauben an der Wand.

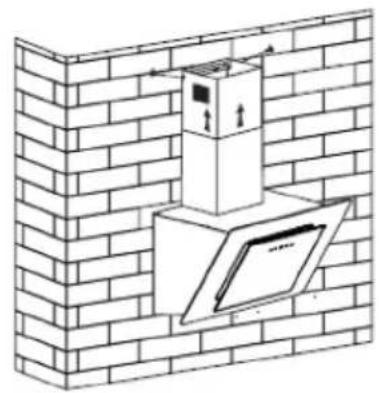

Stellen Sie die Höhe des Innenkamins korrekt ein und befestigen Sie den Innenkamin mit 2 ST4*8 mm Schrauben an der Wand.

BEDIENUNG

Inbetriebnahme

Nachdem Sie die Dunstabzugshaube an das Stromnetz angeschlossen haben, leuchten alle der Tasten kurz auf. Danach wechselt die Dunstabzugshaube in den Standby-Modus.

Bedienfeld und Tastenfunktionen

POWER-Taste und Display

Drücken Sie einmal auf die POWER-Taste. Die Hintergrundbeleuchting der Tasten geht an und das Display zeibt [0] an. Die Dunstabzugshaube ist nun betriebsbereit. Drücken Sie erneut auf die POWER-Taste, die Hintergrundbeleuchting der Tasten erlischt, das Gerät Goes aus und wechselwieder in den Standby-Modus.

Wenn Sie das Gerät einschalten aber innerhalb von 2 Minuten keine Taste drücken, gehen die Hintergrundbeleuchtung der Tasten automatisch aus.

LICH-Taste

Drücken Sie einmal auf die LICH-Taste, die Hintergrundbeleuchung der Tastes und das Licht gehen an. Drücken Sie erneut auf die LICH-Taste, um das Licht wieder auszuschalten. Die Hintergrundbeleuchung der Tastes bleibt an.

PLUS-Taste

Drücken Sie die PLUS-Taste einmal, die Hintergrundbeleuchung der Tastes leuchtet auf und die Dunstabzugshaube beginnnt mit niedriger Geschwindigkeit zu arbeiten. Das Display zeigt [1] an.

Drücken Sie die PLUS-Taste zweimal und die Dunstabzugshaube arbeitet mit mittlerer Geschwindigkeit. Das Display zeigt [2] an.

Drücken Sie die PLUS-Taste dreimal und die Dunstabzugshaube arbeitet mit hoher Geschwindigkeit. Das Display zeigt [3] an.

Wenn die Dunstabzugshaube mit hoher Geschwindigkeit arbeitet und Sie erneut auf die PLUS-Taste drücken, arbeitet die Dunstabzugshaube weiter mit hoher Geschwindigkeit.

MINUS-Taste

Drücken Sie auf die MINUS-Taste, um die Geschwindigkeit stufenweise zu verringern. Das Display zeigt die aktuelle Geschwindigkeit an. Wenn die Dunstabzugshaube mit niedriger Geschwindigkeit [1] lauft und Sie die MINUS-Taste erneut drücken, zeigt das Display [0] an und die Dunstabzugshaube Goes aus. Nur die Hintergrundbeleuchung der Tastes bleibt an.

BELEUCHTUNGSFARBE

Wenn Sie das Gerät zum ersten Mal einschalten, drücken Sie die Taste BELEUCHTUNGSFARBE und das Licht leuchtet standardmäßig weiß. Drücken Sie die Taste erneut und die Funktion Beleuchtungsfarbe wird ausgeschelt.

Wenn die Beleuchtungsfarbe fest eingestellt wurde, drücken Sie die Taste BELEUCHTUNGSFARBE. Die Beleuchtungsfarbe wird automatisch auf die gespeicherte Farbe eingestellt. Drücken Sie die Taste erneut und die Funktion Beleuchtungsfarbe wird ausgeschelt.

BELEUCHTUNGSFARBE (Automatischer Farbwechsel)

Halten Sie die Taste für die BELEUCHTUNGSFARBE 3 Sekunden lang gestrück, um den automatischen Farbwechsel aufzurufen. Zu Beginnändert sich die blaue Beleuchtung allmählich von dunkel nach hell. Wenn das blaue Licht am hellsten ist, beginnt das grüne Licht allmählich aufzuleuchten. Wenn das grüne Licht am hellsten ist, wird das blaue Licht allmählich ausgeblendet. Nachdem das blaue Licht erloschen ist, beginnt das rote Licht allmählich aufzuleuchten. Wenn das rote Licht am hellsten ist, wird das grüne Licht allmählich ausgeblendet. Nachdem das grüne Licht erloschen ist, beginnt das blaue Licht allmählich aufzuleuchten. Wenn das blaue Licht am hellsten ist, leuchten sowohl das blaue als auch das rote Licht auf hochster Stufe. Dann beginnt das grüne Licht allmählich aufzuleuchten. Alle Lichter leuchten dann zwei Sekunden lang hell, danach verblassen das rote und grüne Licht. Nachdem das rote und grüne Licht erloschen sind, leuchtet die Lampe wieder blau. Der automatische Farbwechsel wird wiederholt ausgeführrt. Halten Sie die Taste für die BELEUCHTUNGSFARBE erneut 3 Sekunden lang gestrück, die Funktion und die Hintergrundbeleuchtung dieser Taste auszuschalten.

Wenn der automatische Farbwechsel aktiviert ist, drücken Sie einmal kurz auf die Taste für die BELEUCHTUNGSFARBE, um den Farbwechsel anzuhalten und die aktuelle Farbe beizubehalten. Drücken Sie die Taste erneut, um den Farbwechsel wieder zu aktivieren.

Wenn der Farbwechsel bei einer bestimmten Farbe pausiert, halten Sie die Taste für die BELEUCHTUNGSFARBE 3 Sekunden lang gestrück, um das Licht auszuschalten und die eingestellte Farbe zu speichern.

AKTIVKOHLEFILTER EINBAUEN (OPTIONAL)

1	2
Mit einem Aktivkohlefilter halten sich bei innenentlufteten Abzugshauben unangenehme Essensgerüche aus der Luft filtern.	Um den Filter installieren zu konnen, müssen sie zuerst den Fettfilter entfernen. Drücken Sie auf den Verschluss undziehen Sie ihn herunter.
3
	Stecken Sie den Aktivkohlefilter auf den Lüfter und drehen Sie ihn im Uhrzeigersinn fest. Wiederholen Sie die Prozedur auf der anderen Seite. Versichern Sie sich, dass der Filter fest sitzt, andernfalls konnte er sich lösEN und eine Gefahr darstellen. Hinweis: Bei installmentem Aktivkohlefilter nimmt die Absaugleistung etwas ab.

REINIGUNG UND WARTUNG

Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus undziehen Sie den Stecker aus der Steckdose. Die Außenflächen sind anfällig für Kratzer und Flecken. Benutzen Sie dazu zur Reinigung keine Scheuermittel und wischen Sie Rückstände von alkalischen oder saure Substanzen (Zitronensaat, Essig) nach der Reinigung umgehend weg.

Edelstahloberflächen

Der Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zugewährleisten. Verwenden Sie dazu Edelstahlreiniger. Wischen Sie immer entlang der Maserung des Edelstahls, um zu verhindern, dass kreuzende Kratzspuren entstehen.

Bedienfeldoberfläche

Das Bedienfeld kann mit einem feuchten Lappen und einem milden Geschirrspulmittel gereinigt werden. Vergewisern Sie sich vor der Reinigung, dass das Tuch sauber und gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu halten.

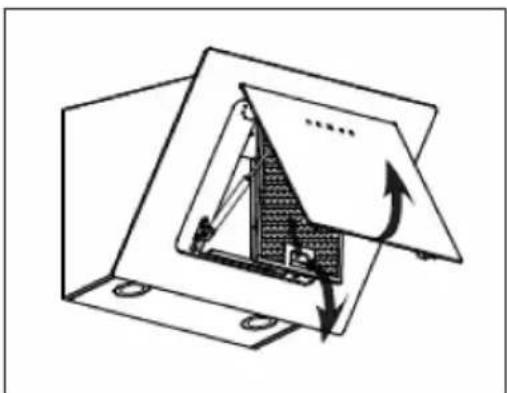

Monatliche Reinigung der Fettfilter

Reinigen Sie den Filter jeder Monat, um Brandgebung zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beeinfusst damit die Effizienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich Dort Fettreste. Reinigen Sie den Filter mit Wasser und etwas Spülmittel und halten Sie ihn hinterher an der Luft trocknen.

LAMPE AUSTAUSCHEN

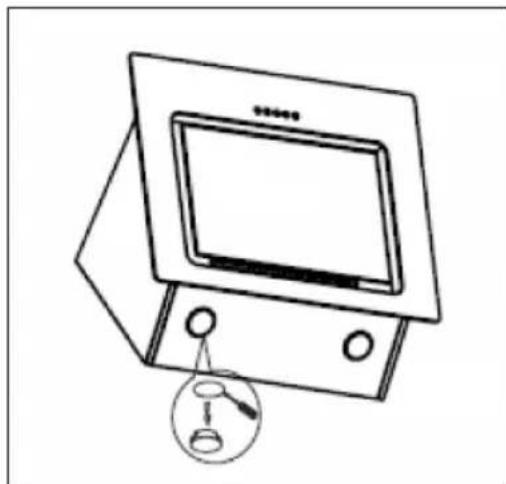

Wechseln der runden LED-Leuchten

• Entfernen Sie den Fettfilter.
• Hebeln Sie einem geraden Schraubendreher die LED-Leuchte heraus. Ziehen Sie dann den Leuchtenanschlussdraht leicht hereaus und entfernen Sie die Klemme des Leuchtenanschlussdrahtes.
  Wenden Sie das umgekehrte Verfahren an, um die Leuchtete wieder einzubauen.

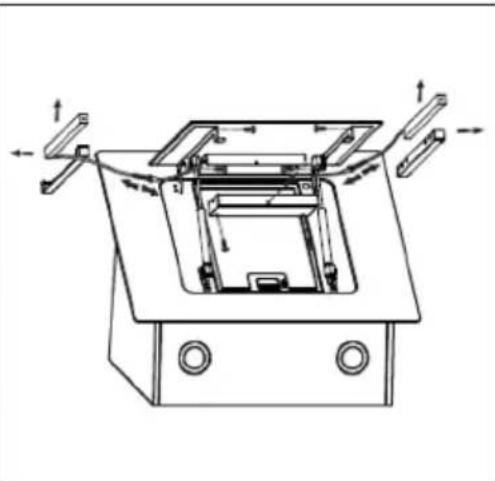

Wechseln der farbigen LED-Lichtleiste

• Öffnen Sie ie Glasabdeckung.
• Entfernen Sie die Abdeckung des Schaltkastens und die Lampenhalterung mit einem Schraubendreher.
• Demontieren Sie die Klemme des Leuchtenanschlussdrahts und setzen Sie neue Lampe ein.

Max. Leistung	Spannung	Abmessungen: 64 mm	ILCOS D code
2x1.5 W DC 12 V	64		DSR- 1.5/65-S-64

FEHLERBEHEBUNG

Fehler Mögliche Ursache	Lösung
Das Licht ist an, aber der Motor lauft nicht.	Die Lüftung ist blockiert. Entfernen Sie die Blockade.
	Der Kondensator ist kaputt.	Lassen Sie den Kondensator ersetzen.
	Der Motor ist kaputt. Lassen	Sie den Motor ersetzen.
	Der Motor riecht merkwürdig.	Lassen Sie den Motor ersetzen.
Das Licht ist aus und der Motor lauft nicht.	Das Licht ist kaputt. Lassen Sie das Licht ersetzen.
	Der Stecker ist lose. Stecken	Sie den Stecker fest in die Steckdose.
Das Gehäuse vibriert. Das Rotorblatt des Lüften ist beschädigt.	Ersetzen Sie das Blatt.
	Der Motor sitzt nicht fest. Befestigen Sie den Motor.
	Das Gehäuse hängt lose. Befestigen Sie das Gehäuse.
Die Luft wird nicht richtig abgesaugt.	Der Abstand zwischen Herd und Abzugshaube ist zu groß.	Verringern Sie den Anstand.
	Zu starke Luftzirkulation durch offene Fenster und Türen.	Achten Sie daraufuf, dass kein Durchzug entstehen.

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebländesrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebländesrehzahl ist,esto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wahren Sie rechtzeitig eine höhere Gebländredrehzahl. Wenn sich der Kochdampf bereits in der Küche verteil hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benöttigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sieihn ggf. aus, um die Effektivität des Lüftungssystem zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

PRODUKDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10035380, 10035381
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	10 kWh/Jahr
Energieeffizienzklasse A++
fluidodynamische Effizienz FDE	hood	30,6
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	28,4 Lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad GFE	hood	70,2	%
Klasse für den Fettabscheidegrad		D
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		177 / 426,6	m³/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	m³/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		43/60	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	dB
Leistungsaufnahme im Aus-Zustand	Po	0,25 W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Artikelnummer	10035380, 10035381
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	10 kWh/Jahr
Zeitveränderungsfaktor f 0,9
Fluidynamische Effizienz FDE	hood	30,6
Energieeffizienzindex EEl	hood	34,7
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	169,4 m³/h
Gemessener Luftdruck im Bestpunkt	PBEP	128	Pa
Maximaler Luftstrom Q	max	426,6 m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	19,7	W
Nennleistung des Beleuchtungssystems	WL	4,9	W
Durchschnittliche Beleuchungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	139	Lux
Gemessene Leistungsaufnahme im Bereitschaftszustand	Po	-	W
Gemessene Leistungsaufnahme im Aus-Zustand	Ps	0,25	W
Schalleistungspegel	LwA	60	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10035382, 10035383
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	9,8 kWh/Jahr
Energieeffizienzklasse A++
fluidynamische Effizienz FDE	hood	31,5
Klasse für die fluidodynamische Effizienz		A
Beleuchtungseffizienz LE	hood	28,2 Lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad	GFEbod	70,2 %
Klasse für den Fettabscheidegrad		D
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		176,5 / 420,7	m³/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	m³/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		42/59	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	dB
Leistungsaufnahme im Aus-Zustand	Po	0,25 W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10035382, 10035383
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	9,8 kWh/Jahr
Zeitveränderungsfaktor f 0,9
Fluiddynamische Effizienz FDE	hood	31,5
Energieeffizienzindex EEl	hood	34,5
Gemessener Luftvolumenstrom im Bestpunkt	QBEP	167,2 m³/h
Gemessener Luftdruck im Bestpunkt	PBEP	128	Pa
Maximaler Luftstrom	Qmax	420,7	m³/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	18,9	W
Nennleistung des Beleuchtungssystems	WL	4,9 W
Durchschnittliche Beleuchtsstärke des Beleuchtungssystem auf der Kochoberfläche	Emiddle	138 Lux
Gemessene Leistungsaufnahme im Bereitschaftszustand	Po	-	W
Gemessene Leistungsaufnahme im Aus-Zustand	Ps	0,25	W
Schalleistungspegel	LwA	59	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE-Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei ztrennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern sie nicht das WEEE-Symbol/TRagen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro-und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro-oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, damit „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4ieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Webseite auszuwahlen.
• Batterien können überall dORT Kostenfrei zurückgegeben werden, wo sie verkauf werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghofennehmen Batterien zürück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH Norddeutschlandstr. 3 47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte konnen Sie verlangern, indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist these Symbol auf dem Produkt oder auf der Verpackung darauf auf hin, dass thesee Produkt nicht im Hausmüll entsorgt werden davon. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihrm Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:
