BEDIENUNGSANLEITUNG Rockstar Plus Auna

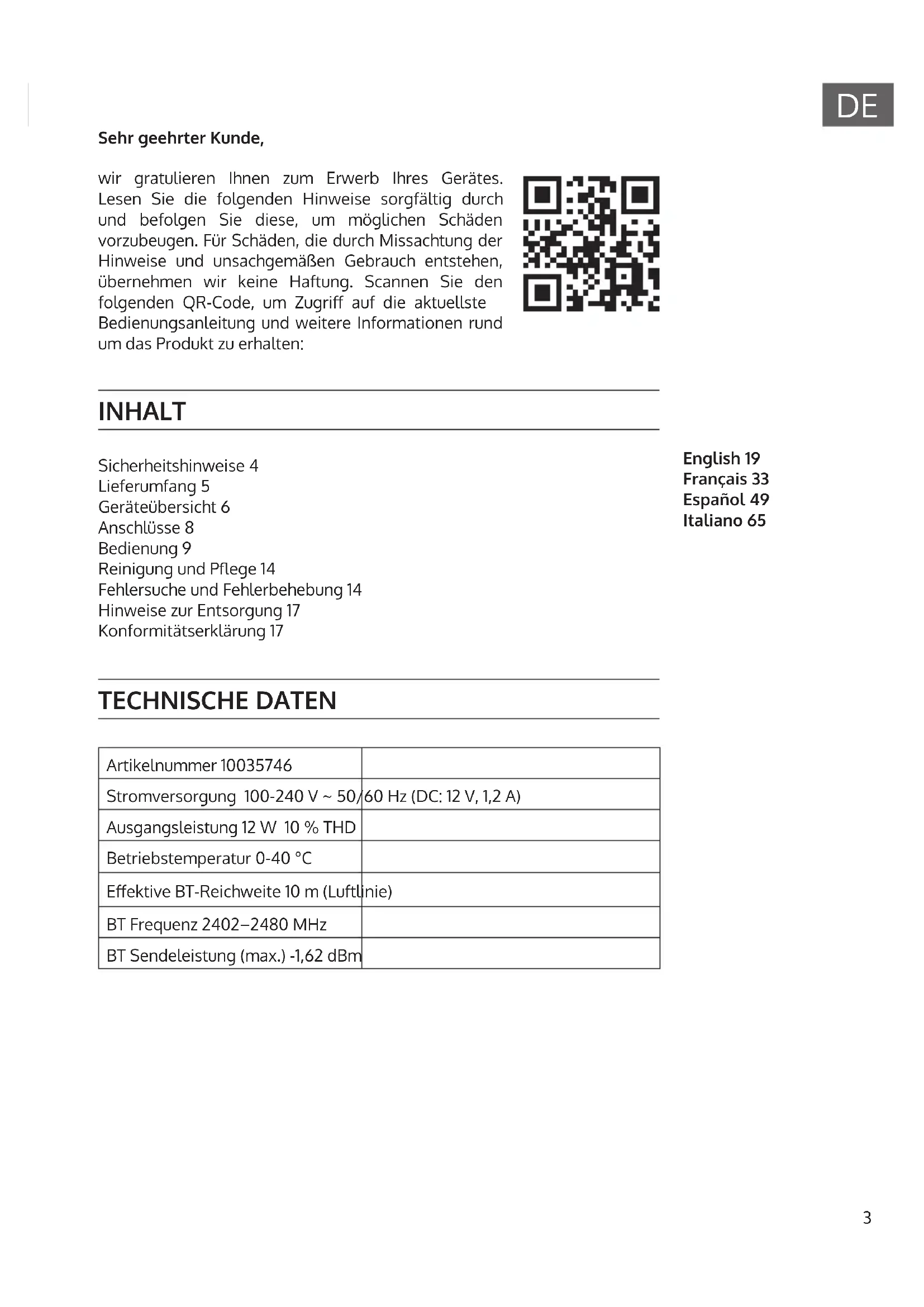

English 19 Français 33 Español 49 Italiano 65 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: TECHNISCHE DATEN Artikelnummer 10035746 Stromversorgung 100-240 V ~ 50/60 Hz (DC: 12 V, 1,2 A) Ausgangsleistung 12 W 10% THD Betriebstemperatur 0-40°C Eektive BT-Reichweite 10 m (Luftlinie) BT Frequenz 2402–2480 MHz BT Sendeleistung (max.) -1,62 dBm INHALT Sicherheitshinweise 4 Lieferumfang 5 Geräteübersicht 6 Anschlüsse 8 Bedienung 9 Reinigung und Pege 14 Fehlersuche und Fehlerbehebung 14 Hinweise zur Entsorgung 17 Konformitätserklärung 174

SICHERHEITSHINWEISE Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose oder trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.

• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.

• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Önungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen können, die zu einem Brand oder einem elektrischen Schlag führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.

• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie sich durch das Önen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal.

• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualizierten Fachbetrieb wenn eine der folgenden Situationen eintritt: a) Wenn das Netzkabel oder der Stecker beschädigt ist. b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind. c) Wenn das Produkt Regen oder Wasser ausgesetzt war. d) Wenn das Produkt heruntergefallen oder beschädigt ist. e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.

• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.

• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verstärkern) auf. Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.5

• Netzteiladapter (1x)

• Mikrofon mit Kabel (1x)

• Bedienungsanleitung (1x)6

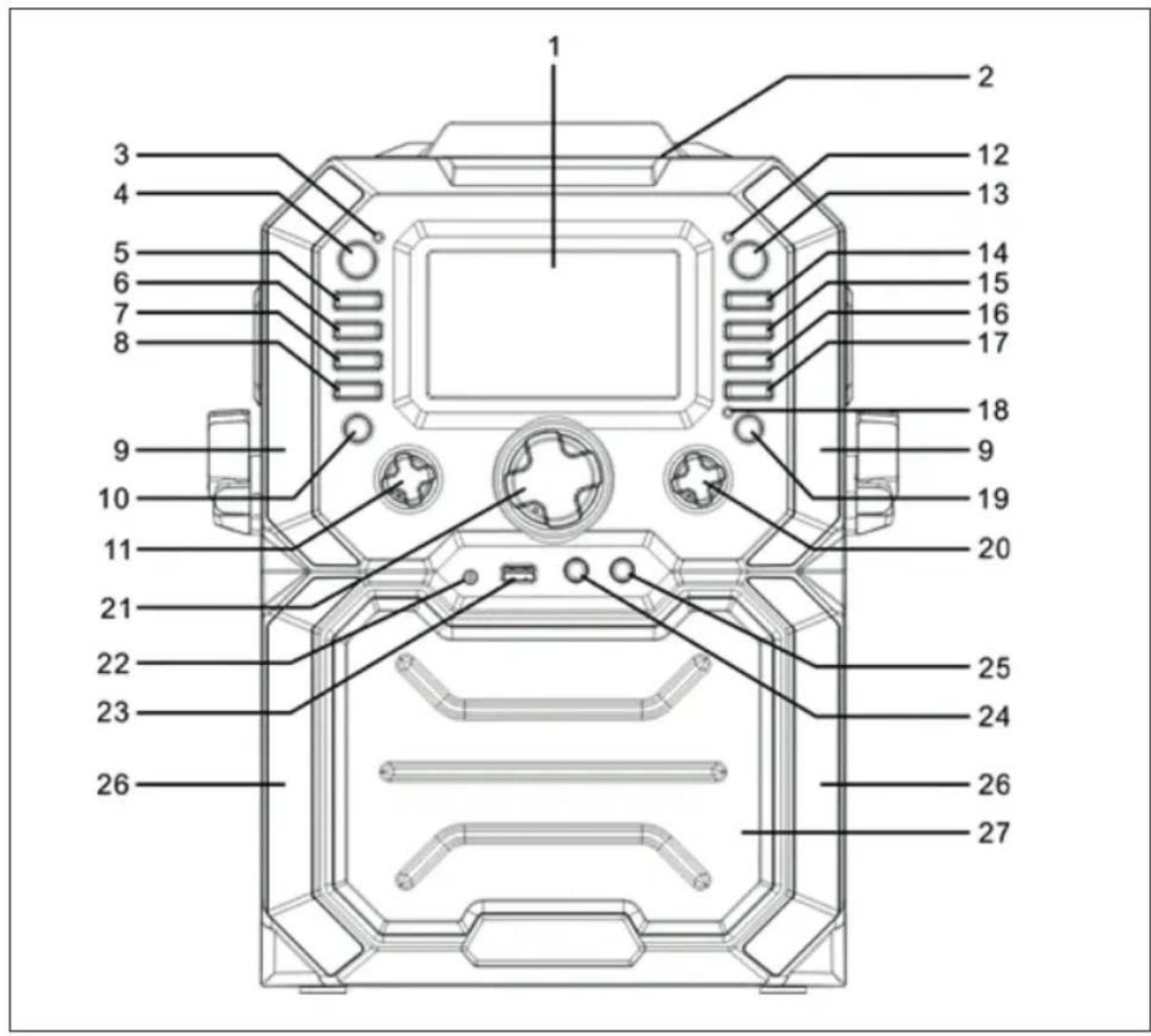

Vorderseite 1 Bildschirm 11 Lautstärkeregler Mikrofon 21 Hauptlautstärkeregler 2 CD-Fach 12 Aufnahmeanzeige 22 AUX-IN-Anschluss 3 Leistungsanzeige 13 Aufnahmetaste (REC) 23 USB-Anschluss 4 Ein-/Ausschalten/Modus 14 Speichern/Wiederholen 24 Anschluss Mikrofon 1 5 Monitor ein/aus 15 Überspringen - (SKIP -) 25 Anschluss Mikrofon 2 6 AVC ein/aus 16 Überspringen + (SKIP +) 26 LED-Dekorationsleuchte 7 Echo + 17 Stopptaste 27 Metallgitter 8 Echo - 18 BT-Anzeige 9 LED-Dekorationsleuchte 19 Koppeln/Wiedergabe/ Pause 10 Lichtmodus 20 Balanceregler7

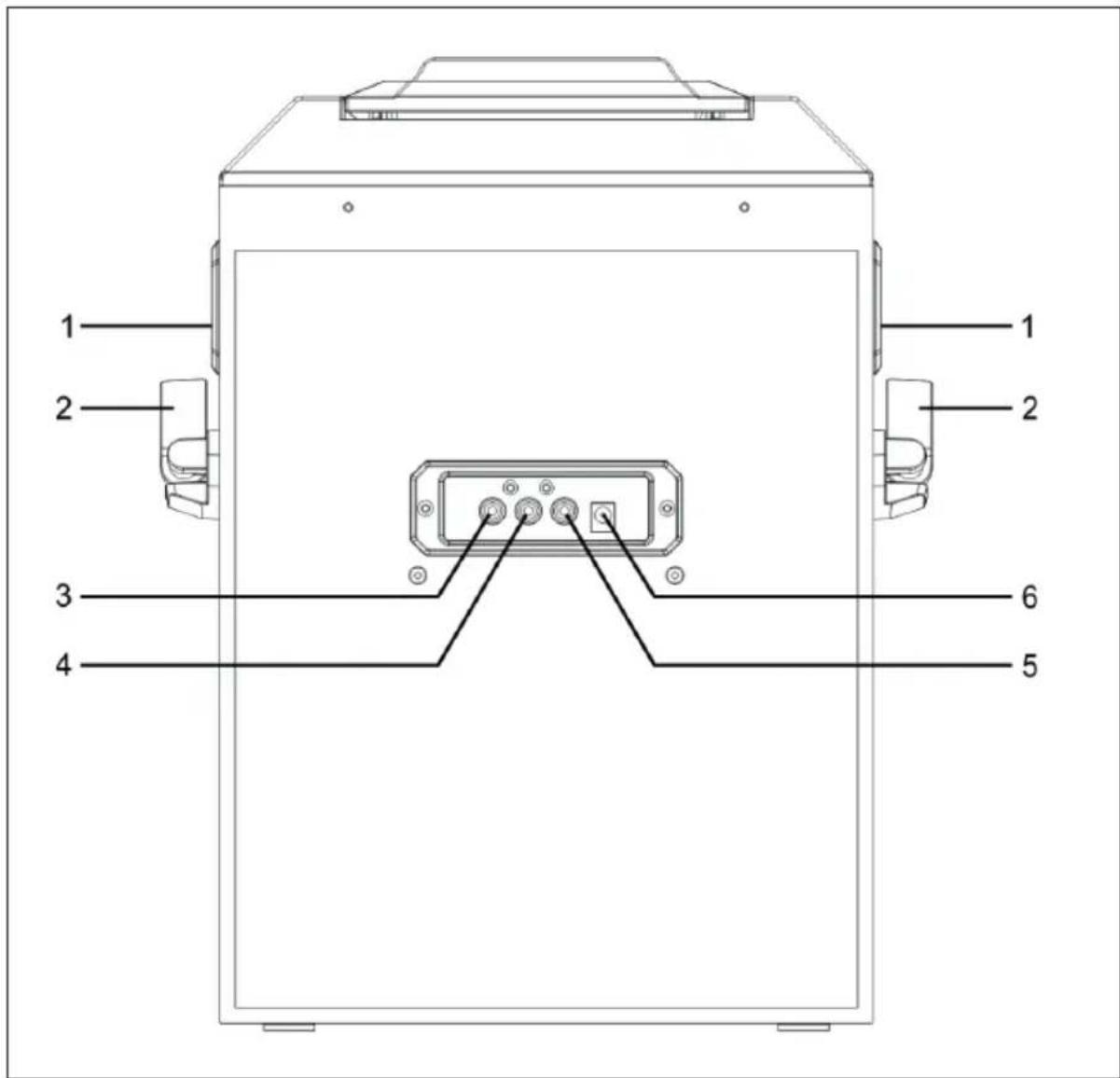

Rückseite 1 Gri 3 Video-Ausgang 5 Audio-Ausgang (L) 2 Mikrofonhalter 4 Audio-Ausgang (R) 6 Netzteil-Anschluss8

ANSCHLÜSSE Mikrofon anschließen Sie können das Mikrofon sowohl mit dem Anschluss MIC 1 (24) als auch mit dem Anschluss MIC 2 (25) verbinden. Hinweis: Lassen Sie das Mikrofon nicht herunterfallen, da dies zu Schäden am Mikrofon oder am Lautsprecher führen kann. Verdrehen oder knicken Sie das Mikrofonkabel nicht, da es dadurch beschädigt werden könnte. Das Gerät mit einem Fernseher verbinden Um Video, Liedtexte und Audio über Ihren Fernseher abspielen zu können, müssen Sie die folgenden Schritte durchführen:

1. Verbinden Sie den Anschluss des RCA-Videokabels (gelb) mit dem

Video-Ausgang (1) und die Audiokabel (weiß und rot) mit dem Audio- Ausgang (4 und 5) an der Rückseite des Geräts.

2. Verbinden Sie das andere Ende des RCA-Kabels (gelb) mit dem Video-

Eingang und die Audiokabel (weiß und rot) mit dem Audio-Eingang Ihres Fernsehers. HINWEISE:

• Dieses Gerät kann sowohl mit als auch ohne Fernseher verwendet werden. Es wird jedoch empfohlen, dass Gerät in Verbindung mit einem Fernseher zu verwenden, damit alle Funktionen genutzt werden können.

• Lesen Sie sich in Bezug auf die Verwendung des Fernsehers dessen Bedienungsanleitung durch.

• Damit die Liedtexte auf dem Bildschirm angezeigt werden können, muss eine CD+G oder MP3+G-Dateien genutzt werden. Stromanschluss Stecken Sie den Netzstecker in eine Steckdose mit 240V~ 50 Hz. Hinweis: Stecken Sie den Netzstecker erst dann in die Steckdose, nachdem alle Verbindungen hergestellt wurden.9

BEDIENUNG Line-IN-Anschluss

1. Drücken Sie die EIN/AUS-Taste (4), um das Gerät einzuschalten.

2. Stecken Sie den Anschluss des 3,5-mm-Audiokabels (nicht im

Lieferumfang enthalten) in den AUX-IN-Anschluss (19) des Geräts.

3. Drücken Sie die MODE-Taste (4) auf der Vorderseite des Geräts, um in

den AUX-IN-Modus zu wechseln.

4. Bedienen Sie das Gerät über das verbundene externe Audiogerät.

Disco-Lichter Es stehen 3 verschiedene Lichtmodi zur Verfügung:

• Lichtmodus 1: Wenn Sie in das Mikrofon sprechen oder singen, synchronisiert das Gerät das Licht passend dazu.

• Lichtmodus 2: Das Gerät leuchtet in zufälligen Farben und Mustern auf.

• Lichtmodus 3: Die Lichteekte werden deaktiviert. HINWEIS: Wenn das Gerät eingeschaltet wird, ist automatisch Lichtmodus 1 aktiviert. Drücken Sie die LIGHT MODE-Taste (10) einmal, um in den Lichtmodus2 zu wechseln. Wenn Sie die Taste erneut drücken, werden die Lichteekte deaktiviert. CD-Wiedergabe

1. Drücken Sie zum Einschalten des Geräts die EIN/AUS-Taste (4).

2. Önen Sie das CD-Fach und legen Sie eine CD (mit Standarddateien

oder MP3+G-Datei) oder eine CD+G ein, und drücken Sie diese sanft auf die Mittelspindel. Schließen Sie anschließend das CD-Fach. Was ist eine CD+G? Bei einer CD+G (CD+Graphics) handelt es sich um das Standardformat für die meisten Karaoke-CDs, bei denen die Wörter auf dem Bildschirm angezeigt werden. Was ist eine MP3+G-Datei? Bei MP3+G-Datei handelt es sich um das neueste Format für Karaokemusik, bei welchem die kleine Größe der MP3- Dateien genutzt wird. Die Worte werden auf dem Bildschirm angezeigt.10

3. Drücken Sie mehrfach die MODE-Taste (4), um den CDF/CD-Modus

auszuwählen. Auf dem Bildschirm wird dann „CD“ angezeigt. Während des Einlesens blinkt „CD Reading“ auf dem Bildschirm auf. Sobald die CD gelesen wurde wird die Gesamtzahl der auf der CD bendlichen Titel auf dem Bildschirm angezeigt.

4. Drücken Sie zum Starten der Wiedergabe die Taste Wiedergabe/Pause

(19). Wenn Sie eine CD+G-Datei eingelegt haben, werden das Bild und die Liedtexte auf dem Fernsehbildschirm angezeigt (falls an den Fernseher angeschlossen).

5. Passen Sie die Lautstärke am Hauptlautstärkeregler (21) an.

6. Verbinden Sie ein (oder zwei) Mikrofon(e) mit dem Mikrofonanschluss

(24 oder 25). Schieben Sie die Ein-/Ausschalttaste am Mikrofon in die Position „Ein“.

7. Stellen Sie die gewünschte Mikrofonlautstärke am Mikrofon-

Lautstärkeregler (11) ein. Dies wirkt sich auf die Lautstärke aller verwendeten Mikrofone aus.

8. Drücken Sie die Tasten Echo +/- (7 oder 8), um Ihrer Stimme einen

Halleekt zu verleihen (von Stufe 00 bis Stufe 08).

9. Drehen Sie am Balanceregler (20), um die Toneekte anzupassen.

Diese Funktion kann nur auf Lieder angewendet werden, bei denen der Gesang getrennt aufgenommen wurde.

10. Wenn Sie die Taste A.V.C. (6) drücken, wird die Hauptstimme leiser

gestellt und von Ihrer eigenen Stimme überdeckt, wenn Sie ein Lied in das Mikrofon hinein singen. Diese Funktion kann nur auf Lieder angewendet werden, bei denen der Gesang getrennt aufgenommen wurde.

11. Wiederholungsfunktion

• Drücken Sie die Wiederholungstaste (14) einmal, wird das ausgewählte Lied in Dauerschleife wiederholt. Auf dem Bildschirm wird das Symbol angezeigt.

• Drücken Sie die Wiederholungstaste (14) zweimal, werden alle auf der CD bendlichen Lieder wiederholt. Auf dem Bildschirm wird das Symbol angezeigt.

• Drücken Sie die Wiederholungstaste (14) dreimal, wird die Wiederholungsfunktion abgebrochen. Auf dem Bildschirm wird das Symbol angezeigt. HINWEISE:

• Legen Sie ausschließlich CDs in das CD-Fach ein, da dieses durch Fremdkörper beschädigt werden kann.

• Wenn keine CD eingelegt wurde, wird auf dem Bildschirm „no“ angezeigt.

• Wenn das Gerät an einen Fernseher oder an eine andere Audioquelle angeschlossen wurde, passen Sie die Lautstärke am Fernseher bzw. an der jeweiligen Audioquelle an.11

1. Drücken Sie zum Einschalten des Geräts die EIN/AUS-Taste (4) .

2. Stecken Sie einen USB-Stick in den USB-Anschluss (23) des Geräts.

3. Drücken Sie mehrfach die MODE-Taste (4), um in den USB-Modus zu

gelangen. Auf dem Bildschirm wird „USB“ angezeigt. Solange der USB- Stick eingelesen wird, blinkt auf dem Bildschirm „USB READING“ auf. Anschließend wird auf dem Bildschirm die Gesamtanzahl der auf dem USB-Stick bendlichen Titel angezeigt.

4. Drücken Sie zum Starten der Wiedergabe die Taste Wiedergabe/

Pause (19). Wenn Sie eine MP3+G-Datei hören, werden das Bild und die Lyrics auf dem Fernsehbildschirm angezeigt (falls an den Fernseher angeschlossen). HINWEISE:

• Die Titel und Ordner werden auf dem Bildschirm angezeigt. Drücken Sie zur Auswahl des Titels, welchen Sie wiedergeben möchten, die Taste SKIP +/- (15 oder 16).

5. Stellen Sie die Lautstärke mit dem MASTER VOL-Regler (21) ein.

HINWEIS: Wenn das Gerät an einen Fernseher oder an eine andere Audioquelle angeschlossen wurde, passen Sie die Lautstärke am Fernseher bzw. an der jeweiligen Audioquelle an.

6. Schließen Sie die Mikrofone an und schieben Sie den ON/OFF-Schalter

(Ein/Aus) am Mikrofon in die Position „ON“ (Ein).

7. Stellen Sie die gewünschte Mikrofonlautstärke mit dem MIC VOL-Regler

ein. Dies wirkt sich auf die Lautstärke beider Mikrofone aus.

8. Drücken Sie die Tasten ECHO -/+ , um Ihrer Stimme einen Halleekt zu

verleihen (von Stufe 00 bis Stufe 08).

9. WIEDERHOLEN (REPEAT):

• Drücken Sie die Wiederholungstaste einmal, wird das ausgewählte Lied in Dauerschleife wiederholt. Auf dem Bildschirm wird das Symbol angezeigt.

• Drücken Sie die Wiederholungstaste zweimal, wird der ausgewählte Ordner wiederholt. Auf dem Bildschirm wird das Symbol angezeigt.

• Drücken Sie die Wiederholungstaste dreimal, werden alle auf der CD bendlichen Lieder wiederholt. Auf dem Bildschirm wird das Symbol angezeigt.

• Drücken Sie die Wiederholungstaste viermal, wird die Wiederholungsfunktion abgebrochen. Auf dem Bildschirm wird das Symbol angezeigt.12

• Drücken Sie zum Pausieren während der Wiedergabe die PLAY/ PAUSE-Taste (19). Die PLAY/PAUSE-Anzeige blinkt während des Pausierens auf.

• Drücken Sie die PLAY/PAUSE-Taste (19) erneut, um die Wiedergabe fortzusetzen.

11. Drücken Sie zum Stoppen der Wiedergabe die STOP-Taste (17).

12. Drücken Sie zum Ausschalten des Geräts die EIN/AUS-Taste (4).

BT-Funktion Gehen Sie zum Koppeln eines externen BT-Geräts folgendermaßen vor:

1. Drücken Sie zum Einschalten des Geräts die EIN/AUS-Taste (4).

2. Drücken Sie zur Auswahl des BT-Modus mehrfach die MODE-Taste (4).

Auf dem Bildschirm wird „BLUETOOTH“ angezeigt. Das Gerät sucht automatisch nach bereits zuvor verbundenen BT-Geräten (falls vorher externe BT-Geräte gekoppelt wurden). Fahren Sie, falls keine zuvor verbundenen Geräte vorhanden sind, mit dem nächsten Schritt fort. HINWEIS: Wenn Sie die PAIR-Taste (16) lange drücken, werden alle verbundenen Geräte getrennt, so dass ein neues Gerät gekoppelt werden kann.

3. Aktivieren Sie die BT-Funktion Ihres externen Geräts. Önen Sie die

Geräteliste und wählen Sie „Rocketstar Plus“ aus. HINWEIS: Weitere Hinweise zur Verwendung der BT-Funktion des externen Geräts benden sich in dessen Bedienungsanleitung.

4. Die BT-Anzeige leuchtet permanent auf und ein Signal ertönt.

• Wenn Sie beim Herstellen der BT-Verbindung zur Eingabe eines Passworts aufgefordert werden, geben Sie zur Verbindungsherstellung „0000“ ein.

• Bei manchen BT-Geräten, muss nach der erfolgreichen Koppelung zusätzlich noch „als Audiogerät verwenden“ oder Ähnliches ausgewählt werden.

• Wenn die BT-Verbindung nach der Koppelung getrennt wird, verringern Sie den Abstand zwischen den beiden Geräten. Der Abstand zwischen BT-Gerät und Karaokeanlage darf nicht mehr als 10 Meter betragen.13

5. Starten Sie die Wiedergabe auf dem BT-Gerät. Drücken Sie während

der Wiedergabe die PLAY/PAUSE-Taste (16), um die Wiedergabe zu pausieren.

6. Drücken Sie zur Auswahl des nächsten oder vorherigen Titels die Tasten

SKIP -/+ (17). Aufnahme-Funktion

1. Drücken Sie zum Aufnehmen Ihres Gesangs sowie der Musik die REC-

Taste (13). Die Aufnahme beginnt und die REC-Anzeige (12) leuchtet währenddessen permanent auf.

2. Drücken Sie, sobald Sie die Aufnahme beenden möchten, erneut die

REC-Taste (13). Die REC-Anzeige (12) erlischt.

3. Die aufgenommenen Dateien werden auf USB gespeichert.

4. Wählen Sie zum Anhören der aufgenommenen Dateien mit der MODE-

Taste (4) den USB-Modus aus. Wählen Sie die aufgenommene Datei, die Sie wiedergeben möchten, mit den Tasten SKIP+/- (15 oder 16) aus.

5. Drücken Sie zur Wiedergabe des ausgewählten Titels die PLAY/PAUSE-

Taste. HINWEIS: Die Aufnahmefunktion ist in den folgenden Modi verfügbar: BT, AUX und CD. Im CD-Modus können ausschließlich Titel im Format CD, CD-R, CD-RW und CD+G aufgenommen werden. Das MP3-Format ist für den CD- Modus nicht verfügbar. Speicherfunktion (PROGRAM)

1. Drücken Sie im Stoppmodus die Taste Speichern/Wiederholen (14).

„P01“ wird auf dem Bildschirm angezeigt. Der erste Titel kann nun gespeichert werden.

2. Wählen Sie mit den Tasten Überspringen +/- (15 oder 16) den ersten

3. Drücken Sie zum Bestätigen erneut die Taste Speichern/Wiederholen

4. Die oben genannten Schritte können für bis zu 20 Titel wiederholt

werden. Drücken Sie zum Beginnen der Wiedergabe die Taste Wiedergabe/Pause (19).14

REINIGUNG UND PFLEGE

• Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker aus der Steckdose.

• Wenn das Gerät staubig ist, wischen Sie es mit einem weichen und trockenen Staubtuch ab.

• Reinigen Sie das Gerät mit einem weichen Tuch.

• Verwenden Sie zur Reinigung kein Wachs, Poliersprays oder aggressive Reinigungsmittel. VORSICHT Stromschlaggefahr! Achten Sie während der Reinigung darauf, dass kein Wasser oder andere Flüssigkeiten in das Geräteinnere gelangen.

FEHLERSUCHE UND FEHLERBEHEBUNG

Überprüfen Sie, bevor Sie sich an den Kundendienst wenden, die in der Tabelle genannten Hinweise zur Problemlösung. Problem Mögliche Ursache Lösungsmöglichkeit Gerät ist aus Das Gerät ist ausgeschaltet. Schalten Sie das Gerät mit der EIN/AUS-Taste (4) ein. Das Netzkabel ist nicht richtig angeschlossen. Vergewissern Sie sich, dass das Netzkabel richtig an der Rückseite des Geräts angeschlossen ist. Die Steckdose ist kaputt. Nehmen Sie eine andere Steckdose. Kein Ton Der Lautstärkeregler be ndet sich in der Minimaleinstellung. Stellen Sie die Lautstärke mit dem MASTER VOL- Regler ein. Die falsche Funktion ist ausgewählt. Wählen Sie mit der MODE-Taste die richtige Funktion aus. Ein externes Gerät wird verwendet. Erhöhen Sie die Lautstärke am externen Gerät.15

Problem Mögliche Ursache Lösungsmöglichkeit Kein Ton, wenn an Fernseher angeschlossen. Der Ton am Fernseher ist stummgeschaltet oder zu leise eingestellt. Stellen Sie die Lautstärke am Fernseher ein. Es wurde nicht die richtige Quelle am Fernseher ausgewählt. Wählen Sie die richtige Quelle aus (für gewöhnlich AV). Die Liedtexte werden nicht auf dem Fernseh- bildschirm angezeigt Der Videostecker wurde nicht richtig eingesteckt. Stecken Sie den Videostecker richtig ein. Am Fernseher wurde die falsche Quelle ausgewählt. Wählen Sie die richtige Quelle aus (für gewöhnlich AV). Die wiedergegebene Datei/der Titel enthält keine Liedtexte. Nur bei Dateien, die Liedtexte enthalten, werden diese auf dem Fernseher angezeigt. AUX-IN oder BT-Funktion wird verwendet. Im AUX IN- oder BT- Modus wird nichts auf dem Fernsehbildschirm angezeigt. Verwenden Sie einen anderen Modus zum Anzeigen der Liedtexte. Mikrofon hat keinen Ton. Das Mikrofon ist nicht richtig an einen der Mikrofonanschlüsse angeschlossen. Stellen Sie sicher, dass das Mikrofon richtig an den Anschluss MIC 1 oder MIC 2 angeschlossen ist. Das Mikrofon ist ausgeschaltet. Schieben Sie den ON/ OFF-Schalter (Ein/Aus) am Mikrofon in die Position „ON“ (Ein). Die Mikrofonlautstärke ist zu leise eingestellt. Stellen Sie die Mikrofon- Lautstärke mit dem MIC VOL-Regler ein. Die Master-Lautstärke ist zu leise eingestellt. Stellen Sie die Lautstärke mit dem MASTER VOL- Regler ein.16

Problem Mögliche Ursache Lösungsmöglichkeit USB-Dateien werden nicht wiedergegeben. Die USB-Dateien sind beschädigt. Ersetzen Sie die Dateien. Das Dateiformat kann nicht vom Gerät wiedergegeben werden. Nutzen Sie Dateien eines kompatiblen Formats. Der USB-Stick wird nicht vom Gerät unterstützt. Nutzen Sie einen anderen USB-Stick. Externes BT- Gerät kann nicht mit dem Gerät gekoppelt werden Die BT-Funktion Ihres externen Geräts ist deaktiviert. Aktivieren Sie die BT- Funktion Ihres externen Geräts (siehe dessen Bedienungsanleitung). Das Gerät bendet sich nicht im Kopplungsmodus. Drücken Sie die PAIR- Taste, damit das Gerät für externe BT-Geräte sichtbar wird. Nach erfolgreichem Herstellen der BT-Verbindung ist die Musik nicht verfügbar. Das BT-Gerät unterstützt das A2DP-BT-Prol nicht. Verwenden Sie ein BT-Gerät, das A2DP unterstützt. Die Lautstärke des externen BT-Geräts ist zu niedrig eingestellt. Stellen Sie die Lautstärke am externen BT-Gerät ein.17

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Chal-Tec UK limited Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE United Kingdom Die vollständige Konformitätserklärung des Herstellers nden Sie unter folgendem Link: use.berlin/100357471819
