KETTENZUG Bedienungs- und Sicherheits- hinweise Originalbetriebsanleitung DE AT CH CHAIN HOIST Operating and Safety Instructions Translation of Original Operating Manual

Nur der Bediener darf im Arbeitsbereich der Maschine stehen. Unbeteiligte Personen sowie Haus- und Nutz- tiere aus dem Gefahrenbereich fernhalten.

Do not step under swinging loads. FR CH Ne pas se tenir sous des charges soulevées. IT CH Non sostare sotto carichi sollevati. DE AT CH Vor Inbetriebnahme Bedienungsanleitung und Sicher- heitshinweise lesen und beachten!

2. Gerätebeschreibung 3

4. Bestimmungsgemäße Verwendung 3-4

5. Sicherheitshinweise 4-6

6. Technische Daten 6

7. Vor Inbetriebnahme 7

8. Aufbau und Bedienung 7-8

9. Reinigung und Wartung 8-9

12. Entsorgung und Wiederverwertung 10

13. Störungsabhilfe 10

HERSTELLER: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen VEREHRTER KUNDE, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät. HINWEIS: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungs- gesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,

• Einbau und Austausch von nicht originalen Ersatz teilen,

• nicht bestimmungsgemäßer Verwendung, m Beachten Sie: Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennen- zulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Pro- dukt sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Produktes geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Be- dienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den.3 DE/AT/CH An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerä- tes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Si- cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Kettenzügen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1-4)

3. Befestigungshaken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig her- aus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschä- den.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. m ACHTUNG Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kin- der dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spie- len! Es besteht Verschluckungs- und Erstickungsgefahr! Kettenzug, Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Der Kettenzug ist eine Vorrichtung zum senkrechten Heben und Absen- ken von Lasten.4 DE/AT/CH Der Kettenzug ist für eine Anschlaghöhe (Abstand Anschlagpunkt - Bo- denplatte) von 3,0 - 3,5 Meter vorgesehen. Außerhalb dieser Anschlag- höhe muß die Handkette entsprechend verkürzt bzw. verlängert werden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Ge- werbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzen- den Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

1 Die Nennlastbegrenzung darf nicht überschritten werden, da eine Überlastung den Kettenzug beschädigen oder die Hebekapazität in Zukunft reduzieren kann. 2 Verwenden Sie keine elektrischen Vorrichtungen, um den Kettenzug zu bedienen. Dieser Kettenzug ist nur für Handbedienung ausgelegt. 3 Versuchen Sie nicht die Lastkette zu reparieren. Bei Beschädigung darf die Lastkette nur durch einen Fachmann gewechselt werden. Die Lastkette muss mit einer neuen Kette des gleichen geschweißten und gehärteten Stahls mit der gleichen Größe und gleichen Stärke aus- getauscht werden. 4 Die Lastkette bitte vor Gebrauch schmieren. 5 Die Bremsoberächen dürfen nicht geschmiert werden. Die Bremse muss trocken gehalten werden. 6 Sicherstellen, dass die Lastkette keine Knoten enthält. Benden sich Knoten in der Lastkette, müssen diese vor Gebrauch gelöst werden. 7 Sicherstellen, dass die Lastkette vor jedem Gebrauch an den Las- tendstift eingehängt ist. 8 Stehen Sie in derselben Stellung und mit demselben Winkel wie das Antriebsrad, wenn Sie die Handkette ziehen. Ziehen Sie bitte nicht mit einem schrägen Winkel. Es ist eine sichere Stellung einzunehmen. 9 Die Last nicht über Personen heben. Niemand erlauben unter die Last zu treten. Wenn Sie eine Last heben wollen, bitte Personen im umlie- genden Bereich warnen. 10 Keine Personen mit dem Kettenzug heben. 11 Die Last muss fest im Haken halten. Versuchen Sie nicht die Last mit der Spitze des Lasthakens zu heben. 12 Die Handkette gleichmäßig ziehen, um plötzliche Stöße oder Verwick- lungen zu vermeiden.5 DE/AT/CH 13 Wenn die Kette versperrt ist oder nicht weiter gezogen werden kann, hören Sie bitte auf. Kontrollieren und beseitigen Sie das Problem. Versuchen Sie nicht, den Kettenzug mit Gewalt zu bedienen. Die Last nicht in der Luft hängen lassen. 14 Bitte nicht über die brauchbare Länge der Kette hinaus die Last her- unterfahren. Wenn die Kette zwischen dem Kettenrad und dem Las- tendstift zu straff gezogen wird, können Beschädigungen verursacht werden. 15 Erlauben Sie nicht , dass die Last mit dem Kettenzug in Berührung kommt, sonst wird die freie Drehung blockiert und kann Beschädigun- gen, verknotete Kette oder versperrtes Rad verursachen. 16 Regelmäßige Kontrolle und Wartung durchführen. Alle beschädigten oder fehlerhaften Teile müssen von einem Fachmann ausgetauscht werden. 17 Die Kettenzugfunktion unter sowohl „Last“ als auch „keine Last“ muss vor der Bedienung ausreichend gründlich kontrolliert werden. 18 Sicherstellen, dass das Lastgewicht kleiner als das Nenngewicht des Kettenzuges ist. Im Zweifelsfällen, bitte den Kettenzug nicht benützen. 19 Den Kettenzug nie überlasten. 20 Sicherheitsverfahren, Überprüfungen und Schmierungen vor und wäh- rend der Bedienung durchführen. Den Kettenzug nur dann bedienen, wenn er in ordnungsgemäßen Zustand ist. 21 Immer sicherstellen, dass die Ketten vertikal gerade, und nicht ge- knotet sind. 22 Die Handkette und die Lastkette nie in einem schrägen Winkel ziehen. 23 Benutzen Sie den Kettenzug nicht in explosiver Umgebung oder feuch- ten Räumen. 24 Kontrollieren Sie die Lastkette (1), Handkette (2), Befestigungshaken (3), Lasthaken (4), Laststift (5), Antriebsrad (6) und Schnappschloss (7) regelmäßig auf Defekte; speziell auch nach längerer Standzeit. 25 Stellen Sie die Handkette (2) so ein, dass die Umlenkstelle der Hand- kette (2) auf einer Höhe zwischen 500-1000 mm über dem Boden liegt. 26 Achten Sie auf jegliche während der Verwendung auftretenden Defek- te. Bei Auffälligkeiten während der Benutzung Kettenzug sofort außer Betrieb nehmen. 27 Die Umgebungstemperatur für Betrieb muß zwischen -10°C und +50°C liegen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Arbeitsplatzsicherheit 1 Zur Vermeidung von Unfällen halten Sie den Arbeitsbereich hinder- nisfrei. 2 Sorgen Sie für ausreichende Beleuchtung am Arbeitsplatz. 3 Halten Sie Kinder sowie weitere Personen vom Arbeitsbereich fern. Sorgen Sie für einen sicheren Abstand zum Arbeitsbereich. 4 Den Arbeitsbereich mittels verschliessbarer Riegel, absperrbarer Hauptschalter etc. vor unbefugtem Betreten sichern.6 DE/AT/CH 5 Tragen Sie richtige Arbeitskleidung. Das Tragen loser Kleidung, Hand- schuhe, Halstücher sowie Schmuck im Arbeitsbereich ist zu unter- lassen, da sich diese in bewegenden Teilen verfangen und somit zu schweren Verletzungen führen können. 6 Schuhe mit rutschfesten Sohlen tragen. 7 Tragen Sie einen zertizierten Schutzhelm als Kopfschutz. Lange Haa- re sind vollständig unter der Kopfbedeckung abzudecken. 8 Tragen Sie eine Schutzbrille. 9 Sorgen Sie für eine sichere Befestigung des Kettenzuges an der Mon- tagestelle. Die Tragkraft dieser Verbindung muss höher sein als die angegebene maximale Traglast des Kettenzuges. 10 Sichern Sie den Kettenzug beim verlassen des Arbeitsbereiches. m Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zu- ständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um si- cherzustellen, dass sie nicht mit dem Gerät spielen.

Max. ø Aufnahme Befestigungshaken mm 23 Max. ø Aufnahme Lasthaken mm 23 Nennhebelast kg 1000 Max. Hubhöhe m 2,83 Kettenlänge m 3 Kraftaufwand bei Volllast Nm 340 Größe Lasthebekette mm 6 x 18 Abmessung LxBxH mm 147x128x330 Gewicht kg (ca.) 9,757 DE/AT/CH

7. Vor Inbetriebnahme

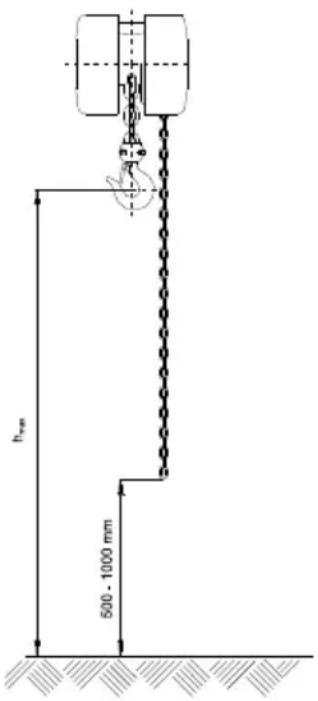

Einstellung der Handkette Der Kettenzug wird mit einer Handkette gelie- fert, deren Länge verhältnismäßig zum Hub des Kettenzuges ist. Bei normaler Installation erfüllt sie die Bedingung der richtigen Einstellung des Kettenendes. In Fällen in denen die Länge der Handkette nicht den vorgeschriebenen Bedingun- gen zusagt, ist es nötig die Kette zu kürzen oder verlängern. m Änderungen am Gerät nur von einer Fach- werkstatt durchführen lassen. 1 Bevor Sie mit dem Kettenzug eine Last heben, sollten Sie sich mit der Funktion Ihres Kettenzuges „ohne Last“ vertraut machen. 2 Bremssystemkontrolle Bremstests sind wie folgt durchzuführen:

• Last auf verschiedenen Höhen heben und senken.

• Testen, ob ein Halten der Last in jeder Position gewährleistet ist.

8. Aufbau und Bedienung

1 Es ist auf eine sichere Befestigung des Kettenzuges zu achten. Seien Sie bei der Auswahl Ihrer Befestigungsstelle sehr kritisch, es muss eine Befestigungsstelle gewählt werden, welche der doppelten Be- lastung standhält. Wenn Sie sich nicht sicher sind, ob die ausgewähl- te Stelle die richtige ist, so wählen Sie bitte eine andere Stelle aus. 2 Der Kettenzug ist so zu befestigen, dass er während der Benutzung seine Position nicht ändern kann. 3 Das Schnappschloss am Befestigungshaken, sowie am Lasthaken muss bei der Bedienung immer geschlossen sein. 4 Die maximale Höhe des Anschlagpunktes darf nicht mehr als 3,5 m betragen.8 DE/AT/CH Lasten anheben (Fig. 5) An der Vorderseite des Kettenzuges bendet sich ein eingeprägter Pfeil mit der Bezeichnung „U“. Ziehen Sie an dieser Seite des Kettenzuges an der Handkette (2), um die Last zu heben. (Fig. 5/B) Lasten absenken (Fig. 5) An der Vorderseite des Kettenzuges bendet sich ein eingeprägter Pfeil mit der Bezeichnung „D“. Ziehen Sie an dieser Seite des Kettenzuges an der Handkette (2), um die Last zu senken. (Fig. 5/A) m Achtung Bei Kettenzügen kann es, bei dem Senken der Lasten in Ausnahmefällen (ununterbrochenes und schnelles Senken) zum gefährlichen Erhitzen der Bremse, kommen. In diesen Fällen ist es nötig die Last langsam und mit Unterbrechungen zu senken.

9. Reinigung und Wartung

• Um einen möglichst langen Betrieb des Kettenzuges zu erhalten, be- seitigen Sie regelmäßig Schmutz von Ihrem Kettenzug, fetten Sie die Teile nach dem Gebrauch sorgfältig ein und lagern Sie ihn an einem trockenen Ort.

• Nehmen Sie selbst keine technische Veränderung oder Reparaturen an Ihren Kettenzug vor, dies muss durch einen Fachmann durchgeführt werden.

• Der Kettenzug ist regelmäßig auf Beschädigungen zu prüfen.

• Die ordnungsgemäße Funktion des Kettenzuges ist regelmäßig zu über- prüfen. Nach Gebrauch und vor Einlagerung der Geräte sind folgende Arbei- ten durchzuführen: Gründliche Reinigung des Kettenzuges, Kettenzug gut schmieren, Hubkette und Lasthakenkette gut ölen Bei Verwendung des Kettenzuges im Freien ist dieser in regelmäßigen Ab- ständen auf Schäden durch Korrosion zu prüfen. Einstellen der Bremse (Abb. 6 - 7): m Achtung: Lassen Sie nach Möglichkeit alle Einstellungen und Servicearbeiten am Bremssystem nur von geschultem Fachpersonal ausführen!

• Entfernen Sie die Gehäuseabdeckung durch lösen der 3 Schrauben auf der Rückseite des Gerätes

• Entfernen Sie den Sicherungssplint (Abb. 6/E)9 DE/AT/CH

• Fixieren Sie das Kettenführungsrad (Abb. 7/D) mit der Hand

• Drehen Sie nun die Einstellschraube (Abb. 6/C & Abb. 7) in die ge- wünschte Richtung m Hinweis: Das Kettenführungsrad (Abb. 7/D) muss sich im Uhrzeigersinn & ent- gegen dem Uhrzeigersinn drehen lassen können. Ziehen Sie die Ein- stellschraube (Abb. 6/C) nicht zu stark an.

• Drehen des Schlüssels (Abb. 7/K) im Uhrzeigersinn vergrössert die Bremswirkung.

• Drehen des Schlüsses (Abb. 7/K) entgegen dem Uhrzeigersinn verringert die Bremswirkung.

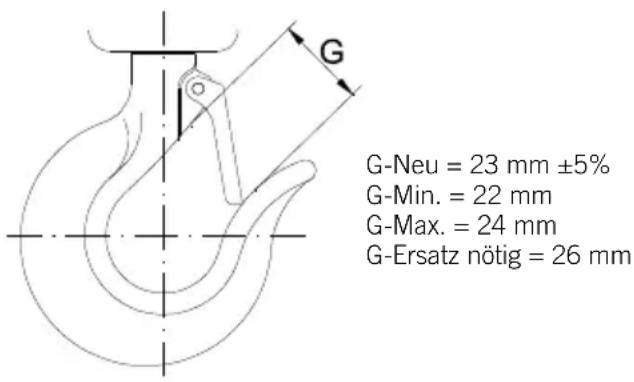

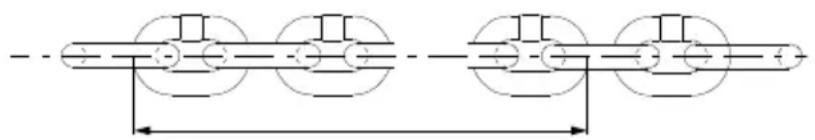

• Setzen Sie den Sicherungssplint wieder ein und hebeln Sie diesen auf. m Hinweis: Bei Verlust der Bremswirkung übergeben Sie das Gerät zur Inspektion an eine Fachwerkstatt. Lassen Sie die Stärke der Bremsscheiben in regelmäßigen Abständen von einer Fachwerkstatt überprüfen. Hubkette Die Lebensdauer der Hubketten ist ausreichend dimensioniert. Dennoch kann es vorkommen, dass durch äussere Einüsse die Lebensdauer herab- gesetzt wird. Sollte die Länge von 21 Kettengliedern 400 mm überschreiten, ist unbedingt ein Austausch der Hubkette vorzunehmen. Länge von 21 Kettenglieder Lasthaken Der Lasthaken verformt sich bei unsachgemässer Handhabung z.B. Ue- berlast. Ein sofortiger Austausch des Lasthakens ist erforderlich, wenn das Maß G den Grenzwert von 26 mm erreicht. m Bei Nichtbeachtung ist die Sicherheit nicht mehr gewährleistet. G-Neu = 23 mm ±5% G-Min. = 22 mm G-Max. = 24 mm G-Ersatz nötig = 26 mm10 DE/AT/CH

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lager- temperatur liegt zwischen 5 und 30 ˚C.

Transportieren Sie das Gerät in einen geeigneten Behältnis. Achten Sie auf die sichere Aufbewahrung aller Kettenteile.

12. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materiali- en, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Son- dermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemein- deverwaltung nach!

Störung Ursache Abhilfe Traglast kann nicht angehoben werden Traglast zu schwer Bremssystem defekt Kundendienst / Seviccenter Reparaturen Verwenden Sie nur vom Hersteller empfohlene Zubehör- und Ersatzteile. Sollte das Gerät trotz unserer Qualitätskontrollen und Ihrer Pege einmal ausfallen, lassen Sie Reparaturen nur von einem autorisierten Fachmann ausführen. Entsorgung Beim Entsorgen der Maschine müssen die örtlichen gesetzlichen Bestimmungen eingehalten werden.11 DE/AT/CH

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Ga- rantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

• Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ih- re gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

• Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Ge- rät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzu- setzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder un- sachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindrin- gen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorge- nommen wurden.

• Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen.12 DE/AT/CH Die Reparatur oder der Austausch des Gerätes führt we- der zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für et- waige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

• Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnach- weis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Service-Hotline: +800 4003 4003 (0,00 EUR/Min.) Service-Email (AT): lidl.service.AT@scheppach.com Service Adresse (AT): Gausch Hubert Reparatur und Service Center Bairisch Kölldorf 267 AT - 4600 Wels Service-Email (CH): lidl.service.CH@scheppach.com Service Adresse (CH): Arnold Winkler AG Madetswilerstr. 18 CH - 8332 Russikon13 FR/CH Table des matières: Page:
