BEDIENUNGSANLEITUNG ITF100 Intertechno

2)) RSHQFORVH 212)) 3UHVVWZLFHAls Hand oder Wandsender!!!Einzelschaltung:Der Funk-Szenenschalter ist für alle selbstlernenden Funk-Empfänger-typen von intertechno einsetzbar. Zur Ein- Ausschaltung, Dimmen, Jalousie- und Garagentorsteuerung etc. 1 Zufallscode von 67 Mio. möglichen steht für hohe Sicherheit zur Verfügung. Szenenschaltung: (Abb. 1)Mehrere Funk-Empfänger können mit einem Tastendruck in den jeweils dafür ausgewählten Schaltzustand versetzt werden.3 Szenen können ausgewählt werden. Zur Szenenschaltung werden Funk-Empfänger mit Speicher für die Szenenschaltung benötigt!Codierung: Anlernen von Funk-Empfängern (Abb.2)Zur Anpassung der Codierung lesen Sie bitte auch die Bedienungsanleitung Ihres selbstlernenden Funk-Empfängers.Bringen Sie den Funk-Szenensender in die Nähe des Funk-Empfängers.1.) Öffnen des Senders durch verschieben der Montageplatte. 2.) Batteriesicherungsstreifen entfernen.3.) Stellen Sie den Schiebeschalter auf Position 1.4.) Bringen Sie den Funk-Empfänger in Lernbereitschaft.5.) Durch einmaliges Drücken am Sender wird das EIN-Signal gesendet (die LED leuchtet grün) und der Funk-Empfänger übernimmt die Codierung.Ein weiterer Empfänger kann angelernt werden.Nun kann einer oder mehrere Funk-Empfänger mit einem Tastendruck eingeschaltet werden. Die LED leuchtet einmal Grün für EIN. Durch zweimaliges Drücken wird das Aussignal gesendet und die LED leuchtet2x Rot.Bei Verwendung eines Funk-Dimmers, halten Sie den Sender gedrückt bis die gewünschte Helligkeit erreicht ist. Die LED blinkt während dieses Vorgangs Grün.Löschen der Codierung Zum Löschen der Codierung gehen Sie wie oben 3.) bis 5.) vor, jedoch wird nun durch 2x Drücken das Aussignal gesendet.Die LED leuchtet 2x Rot. Bedienungsanleitung

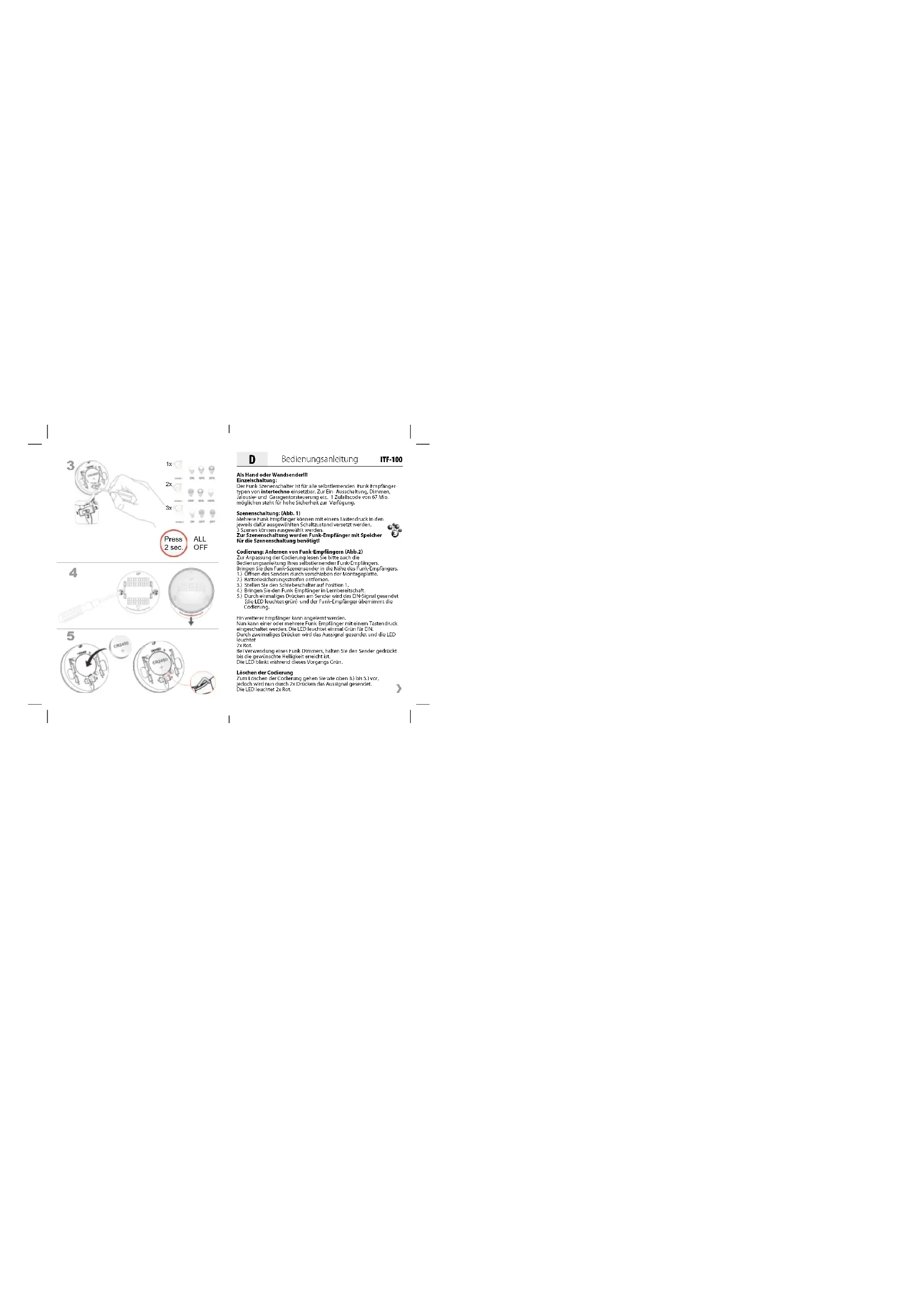

2)) RSHQFORVH 212)) 3UHVVWZLFHSoll keine Szenenschaltung durchgeführt werden sind die Einstellungenbereits fertig und man kann zur Montage übergehen.Speichern für Szenenschaltung (Abb.3)Nur für Funk-Empfänger die für die Szenenschaltung geeignet sind (SYMBOL)!3 verschiedene Szenen können gespeichert werden.Bei Verwendung von 2 oder mehreren Sendern, die für die Szenenschal-tung geeignet sind und mit den gleichen Funk-Empfängern codiert sind, werden die Szeneneinstellungen automatisch übernommen.Zur Einstellung einer Szene mit mehreren Funk-Empfängern empfiehlt es sich einen Handsender wie z.B. ITLS-16, ITT-1500 etc. zu verwenden.Bringen Sie damit Ihre Funk-Empfänger in den gewünschten Zustand wie z.B. Helligkeitseinstellung oder Ein- bzw. Ausgeschalten.Steht kein weiterer Handsender zur Verfügung kann auch mit Funk-Szenensender in Schiebeschalterposition 1 die Einstellung von einem Funk-Empfänger nach dem anderen vorgenommen werden, die zuletzt eingestellte Helligkeit bleibt bei den Dimmern beim Ausschalten erhalten.Szene1: Schiebeschalter in Position 3 stellen und einmal drücken für Szene 1! Die LED leuchtet zur Bestätigung 3x Grün und 1x in Orange für Szene 1. Die Szene 1 ist gespeichert!Szene 2: Wiederum die Einstellungen vornehmen und Schiebeschalter auf Position 3 und abschließend 2x drücken. Die LED leuchtet 2x Orange auf. Szene 3 wird mit 3x drücken angelernt und die LED leuchtet 3x Grün und 3x Orange auf.Wenn alle 3 Szenen gespeichert sind wird der Schieberegler in Position 2 gestellt. Je nachdem welche Szene geschaltet werden soll muss gedrückt werden.1x für Szene 1 die LED leuchtet 1x Orange zur Bestätigung2x für Szene 2 die LED leuchtet 2x Orange zur Bestätigung3x für Szene 3 die LED leuchtet 3x Orange zur Bestätigung Bedienungsanleitung

Zum Ausschalten aller Szenen wird länger gedrückt (ca. 2 sec.)und die LED leuchtet 2x Rot.Sollen weitere Funk-Szenensender ITF-100 oder auch z.B. ITKL-30 für die Szenenschaltung eingesetzt werden, so müssen die weiteren Sender nur an die Funk-Empfänger angelernt werden und die Szenen sind automatisch synchronisiert.Befestigung Abb.4Einfache Befestigung der Montageplatte selbst auf Glas, Holz, Tapeten oder Fliesen….einfach zu montieren.Doppelklebeband sowie Schrauben sind beigepackt.Auch kann der Funk-Szenensender als Handsenderauf den Tisch gelegt oder mitgenommen werden.Störungshinweis: Metallische Abschirmung vermeiden.Batteriewechsel Eine Batterie 3 V CR2450 ausreichend für ca. 20.000 Schaltungen (Lebensdauer ca. 3 Jahre) ist bereits enthalten.Wird die Batterie schwach blinkt die rote LED alle 4 Sekunden.Den Batteriewechsel führen Sie gemäß Abb.5 durch, unter Zuhilfenahme eines schmalen Schlitz-Schraubendrehers.Sicherheitshinweis:Batterien nicht einnehmen, Verbrennungsgefahr durch gefährliche Stoffe! Dieses Produkt enthält eine Knopfzellenbatterie. Wenn die Knopf-zellenbatterie verschluckt wird, können schwere innere Verbrennungen innerhalb von gerade einmal 2 Stunden auftreten und zum Tode führen. Halte neue und gebrauchte Batterien von Kindern fern. Wenn das Batte-riefach nicht sicher schließt, das Produkt nicht mehr benutzen und von Kindern fernhalten. Wenn Sie meinen, dass Batterien verschluckt wurden oder sich in irgendeinem Teil des Körpers befinden, suchen Sie sofort einen Arzt auf.Die Konformitätserklärung finden Sie unter www.intertechno.at/CE Bedienungsanleitung

Funk-Technik GmbH seit 1970 Die Konformitätserklärungen finden Sie unter / Declaration of Conformity – www.intertechno.at/CE Zugelassen für den Betrieb in allen Ländern der EU sowie der Schweiz und Norwegen • Hiermit erklärt intertechno, dass das Gerät ITLR-200 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/35/EU und 2014/53/EU entspricht / Hereby, intertechno declares that this ITLR-200 is in compliance with the essential requirements and other relevant provisions of directive 2014/35/EU and 2014/53/EU.
