Marke	Power Dynamics
Modell	PDMS2004
Kategorie	DJ-Ausrüstung
Produkttyp	DJ-Mischpult
Stromversorgung	220-240 V AC, 50 Hz
Empfohlene Sicherung	10-16 A
Mikrofoneingänge	Symmetrische XLR mit Phantomspeisung +48V
Line-Eingänge	Symmetrische 6,35 mm Klinke (LINE)
Equalizer	9-Band Stereo-Grafik-Equalizer + 3-Band Equalizer pro Kanal
Integrierte Effekte	Effektprozessor mit auswählbaren Presets
Bluetooth-Konnektivität	Ja, für Smartphone/Tablet
USB-Konnektivität	Ja, für PC-Wiedergabe/Aufnahme
Phantomspeisung	+48V schaltbar für Kondensatormikrofone
Betriebstemperatur	5 °C bis 35 °C
Wartung und Reinigung	Trockenes Tuch verwenden, keine Chemikalien
Ersatzteile und Reparierbarkeit	Reparaturen nur durch Fachtechniker mit Originalteilen
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, bei Gewittern ausstecken

Häufig gestellte Fragen - PDMS2004 Power Dynamics

Wie schließe ich ein Mikrofon an das Mischpult?

Schließen Sie das Mikrofon an einen MIC Input (XLR) an. Wenn es ein Kondensatormikrofon ist, aktivieren Sie die Phantomspeisung +48V mit dem entsprechenden Schalter.

Wie verwende ich die Bluetooth-Funktion?

Drücken Sie den BT-Schalter zwei Sekunden lang, bis die LED leuchtet. Suchen Sie auf Ihrem Gerät nach 'PD Power Dynamics' und verbinden Sie sich.

Wie stelle ich den Equalizer für optimalen Klang ein?

Verwenden Sie die Regler HIGH, MID und LOW pro Kanal. Die Position '0' ergibt einen linearen Frequenzgang. Drehen Sie nach rechts, um die Frequenz zu erhöhen, nach links, um sie zu verringern.

Was tun, wenn kein Ton ausgegeben wird?

Überprüfen Sie, ob das Gerät eingeschaltet ist, die Kabel richtig angeschlossen sind, die Fader und Gains geöffnet sind und die Schalter MUTE oder SOLO nicht aktiviert sind.

Wie verwende ich die Phantomspeisung +48V?

Aktivieren Sie den Schalter +48V nur, wenn Sie Kondensatormikrofone verwenden, die dies benötigen. Die rote 48V-Anzeige leuchtet auf. Aktivieren Sie diese Funktion nicht mit dynamischen Mikrofonen.

Wie schließe ich einen Computer über USB an?

Verwenden Sie ein USB-Kabel, um das Mischpult mit dem Computer zu verbinden. Das Mischpult kann Audio vom Computer abspielen und der Computer kann die Audioausgabe des Mischpults aufnehmen.

Wie reinige ich das Mischpult?

Verwenden Sie ein trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie keine Chemikalien oder Aerosole, die die Oberfläche beschädigen könnten.

Was tun bei Überhitzung?

Schalten Sie das Gerät sofort aus und lassen Sie es abkühlen. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und das Gerät keiner Wärmequelle ausgesetzt ist.

Wie verwende ich die integrierten Effekte?

Drehen Sie am Program Dial, um ein Effekt-Preset auszuwählen, und drücken Sie zur Bestätigung. Verwenden Sie die FX Send-Regler an jedem Kanal, um den Effekt zu dosieren.

Wie stelle ich die Kanalpegel ein?

Verwenden Sie den TRIM-Regler, um die Eingangsverstärkung einzustellen, und dann den Kanal-Fader für die Lautstärke. Die CLIP-Anzeige sollte nur kurz bei starken Signalen aufleuchten.

BEDIENUNGSANLEITUNG PDMS2004 Power Dynamics

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

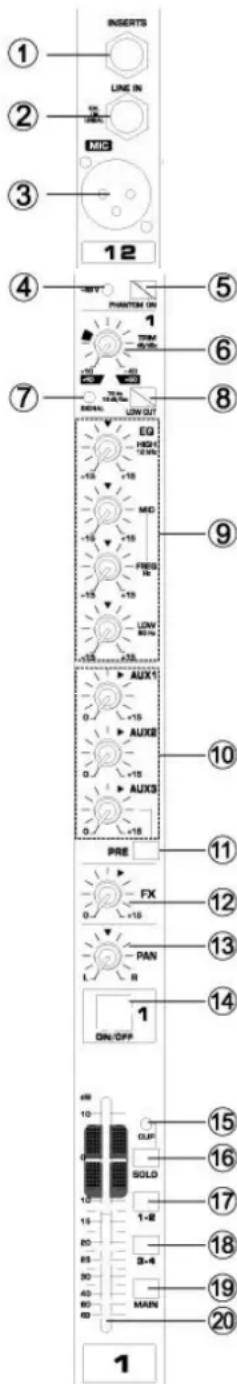

BEDIENELEMENTE

1. Insert Anschluss

Der INSERT-Anschluss (6,3-mm-Klinkenbuchse) ist ein Einschleifpunkt für externe Effektgeräte (z. B. Dynamikprozessor, Noise Gate, Equalizer). Dieser Einschleifpunkt liegt vor dem Fader, dem Equalizer und dem Aux Send..

2. Line-Eingang

Symmetrische 6,3-mm-Klinkenbuchse. Sie können entweder symmetrisch oder unsymmetrisch Anschlüssen.

3. Mikrofon Eingang

Symmetrische XLR-Eingangsbuchse

4. 48V Anzeige

Die rote +48V LED leuchtet, wenn die Phantomspeisung eingeschaltet ist. Für den Betrieb von Kondensatormikrofonen wird Phantomspeisung benötigt.

5. Taste Phantom +48V

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrückt wird, liefert der Mischer + Power 48V Phantom auf die XLR-Busche. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

6. TRIM Control

7. Signal LED Anzeige

LED leuchtet, wenn ein Eingangssignal auf diesem Kanal eintritt.

8. Schalter Low Out

Druck auf den 75Hz-Schalter aktivieren Sie das Hochpassfilter zum Unterdrücken von tieffrequenten Signalanteilen unter 75Hz.

9. Equalizer

Dieses Drei-Band-Equalizer stellt die hohen, mittleren und tiefen Frequenzbereich des Kanals. Stellen Sie den Wahlschalter auf "O" für die direkte Signal aus Schallquelle. Drehen Sie den Regler im Uhrzeigersinn Frequenz zu erhöhen und biegen Sie rechts zu sacken Frequenz.

10. Regler Aux

Über die Ausspielwege MON und AUX können Signalanteile aus einem oder mehreren Eingangskanälen ausgekoppelt und auf die Nebenausgänge MON und AUX SENDS geleitet werden. Dadurch können Sie unabhängige Mischungen für Bühnenmonitore oder Effektgeräte erstellen. Über die Return-Eingänge STEREO AUX RETURNS können die bearbeiteten Signale wieder in das Mischpult zurückgeführt werden. Alle Ausspielwege sind mono, werden nach dem Equalizer abgegriffen und bieten eine Verstärkung bis zu +15 dB. Mit den AUX-Reglern mischen Sie das Kanalsignal auf den Ausspielweg.

11. Schalter Pre

Durch Drücken der Taste PRE sind die AUX-Ausspielwege von post-fader auf pre-fader umschaltbar.

12. Regler FX1

Einstellen des Effekt-Signalpegel.

13. Regler Pan

Der Pan-Regler bestimmt die Stereoposition des Kanalsignals. Wenn mit Untergruppen arbeiten, können Sie die Pan-Regler verwenden, um das Signal zu einem Ausgang zuweisen, die Sie zusätzliche Flexibilität in Aufnahmesituationen gibt.

14. Schalter ON/OFF

Drücken Sie diesen Schalter ein, um das Signal an die Busse zu senden. Der Schalter leuchtet orange, wenn er eingeschaltet ist.

15. Clip LED

Diese Clip LED dient als Übersteuerungsanzeige des Kanals. Leuchtet sie permanent, reduzieren Sie die Eingangsverstärkung mit dem Trim-Regler und/oder drehen die Klangregler zurück.

16. Schalter Solo

Mit der Solofunktion können Sie das Monitorsignal auf den Solo-Bus (post-fader und post-mute) oder den PFL-Bus (pre-fader und pre-mute) schalten. Auf diese Weise können Sie ein Kanalsignal abhören, ohne das Hauptausgangssignal zu beeinflussen.

17. Schalter SUB 1-2

Die Routing-Schalter leiten das Kanalsignal zur zugehörigen Untergruppe.

18. Schalter SUB 3-4

Die Routing-Schalter leiten das Kanalsignal zur zugehörigen Untergruppe.

19. Schalter Main

Der MAIN-Schalter schaltet das Kanalsignal auf die Summenkanäle MAIN MIX.

20. Kanalfader

Einstellen des Kanal-Signalpegel. Verwenden Sie diese Fader, die Balance zwischen den verschiedenen Kanälen einzustellen.

21. MP3/BT Command

STOP: Drücken Sie kurz die Wiedergabe zu stoppen. Drücken Sie für zwei Sekunden, um die Aufnahme starten, und drücken Sie 2 Sekunden die Aufnahme zu stoppen.

PREV / NEXT: Drehen an der "Programm" Drehknopf.

PLAY: Drücken Sie "Programm" Drehknopf.

REP: wiederholen einen oder alle Tracks.

Programmwahl

Dieser Regler dient zur MP3 auswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

22. Effekt Anzeige

Zeigen Sie den Effektpegel an Anzeigen das Effektpegel

B. Effekt Anzeige

Digitale Wiedergabe des DSP-Effekts.

C. MP3 Anzeige

Wiedergabe von MP3-Wiedergabezeit, Titel und andere Wiedergabeinformationen.

23. FX Fader

Einstellung des Effekt eingangssignalpegel.

24. Programmwahl

Dieser Regler dient zur Effektauswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

25. Regler Aux

Einstellen Signalpegel Aux-Ausgang.

26. 9-Band-Equalizer

Der grafische Stereo-Equalizer können Sie den Klang auf die Akustik des Raumes anzupassen.

27. Regler Kopfhörer /Room

Mit diesem Regler bestimmen Sie die Abhörlautstärke für den Kopfhörer und die Monitorausgänge.

28. Aux return Stereo

Einstellen der Pegel das Signal von den Return (L und R) erhalten hat.

29. Regler CD/PC

Einstellen der Signalpegel CD-Eingang und USB-Port.

30. Schalter MP3 Gleich wie Nr. 14.

1. Schalter FX Gleich wie Nr. 14.

2. Gleich wie № 15,16,17,18,19

3. FX Send Fader

Einstellen des Signalpegels FX-Eingang.

1. MP3 Fader

Einstellen der Signalpegels MP3.

1. Computer USB

Über den USB-Anschluss können digitale Audiosignale in beide Richtungen zwischen Mischpult und Computer übertragen werden. Verbinden Sie dazu den USB Anschluss des Pults über ein USB-Kabel mit Ihrem Computer.

1. USB-Anschluss

USB-Anschluss zum Einstecken eines USB Speichergeräts.

1. MP3/BT Command

STOP: Drücken Sie kurz die Wiedergabe zu stoppen. Drücken Sie für zwei Sekunden, um die Aufnahme starten, und drücken Sie 2 Sekunden die Aufnahme zu stoppen.

PREV / NEXT: Drehen an der "Programm" Drehknopf.

PLAY: Drücken Sie "Programm" Drehknopf.

REP: wiederholen einen oder alle Tracks.

Programmwahl

Dieser Regler dient zur MP3 auswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

1. MP3 Equalizer

Die Regler für Höhen und Bässe von MP3-player.

1. Taste Phantom +48V

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrückt wird, liefert der Mischer + Power 48V Phantom auf alle Kanäle mit XLR-Buschen. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

1. 48V Anzeige

Die rote + 48V LED leuchtet, wenn die Phantomspeisung eingeschaltet ist. Für den Betrieb von Kondensatormikrofonen wird Phantomspeisung benötigt.

1. Power Anzeige

Diese LED zeigt die Betriebsbereitschaft an.

1. VU-Meter

Dieses Display zeigt das Ausgangssignal.

Hinweis: Das Segment "0" entspricht dem Nennausgangspegel. Die Peak-Anzeige leuchtet rot, wenn der Ausgang den Clipping-Pegel erreicht.

1. Schalter EQ

Dieser Schalter aktiviert den graphischen Equalizer.

1. PFL Anzeige

Diese LED zeigt an, dass die Pegelanzeige in den PFL-Modus geschaltet ist.

1. Kopfhörer Anschluss

6,3-mm-Klinkenbuchse zum Anschluss eines Stereo Kopfhörers.

1. Schalter Sub nach Switch

Die Schalter über den Subgruppen-Fadern routen das Subgruppen-Signal wahlweise auf die linke oder rechte Seite des Main-Busses.

1. Sub Fader 1-4

Diese Fader regeln den Ausgangspegel der Subgruppen 1-4

1. Main Mix Fader

Ausgangspegel einstellen "Main Mix".
