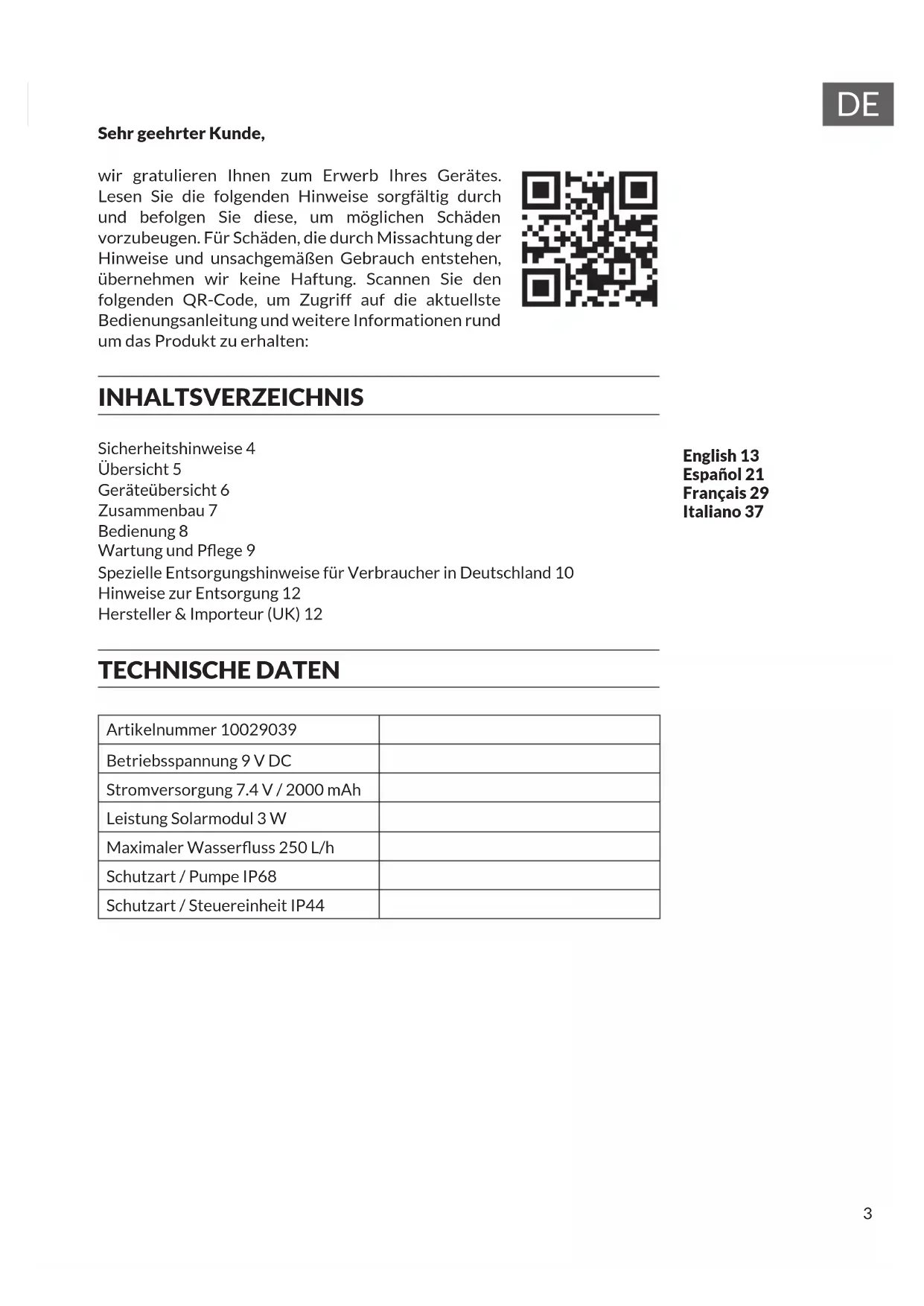

BEDIENUNGSANLEITUNG Vogelsbrunn Blumfeldt
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Its Ges.
Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen.Fur Schaden, die durch Missachtung der Hinweise und unsachgemaiBen Gebrauch entstehen, ubernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Ubersicht 5
Geräteübersicht 6
Zusammenbau 7
Bedienung 8
Wartung und Pflege 9
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 10
Hinweise zur Entsorgung 12
| Artikelnummer 10029039 | |
| Betriebsspannung 9 V DC | |
| Stromversorgung 7.4 V / 2000 mAh | |
| Leistung Solarmodul 3 W | |
| Maximaler Wasserfluss 250 L/h | |
| Schutzart / Pumpe IP68 | |
| Schutzart / Steuereinheit IP44 | |
SICHERHEITSHINWEISE
- Um die Gefahr von Stromschlagen zu reduzieren, entfern den Sie keine der Abdeckungen. Das Gerät enthalt Teile, die dem Benutzer nicht zugänglich sind.
- Die Gerätekennzeichnung befindet sich auf der Rückseite des Geräts.
- Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße wie Vasen oder Gießkannen auf dem Gerät ab.
- Lassen Sie keine Gegenstände aus Metall auf diesen Gerät fallen.
- Stellen Sie keine schweren Gegenstände auf diesen Gerät.
- Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.
- Ziehen Sie den Stecker aus der Steckdose, wenn es gewittert, stürmt oder Sie das Gerät langere Zeit nicht benutzen. So konnen Sie Schäden vorbeugen.
- Lassen Sie Reparaturen nur von qualifizierten Fachkräften durchführten.
- Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das heißt, wenn Gegenstände darauf auf gefallen sind, wenn es nicht ordnungsgemäß Funktioniert oder fallengelassen wurde. Versuchen Sie nicht, das Gerät selbst zu reparieren. Durch Öffnen der Abdeckung setzen Sie sich der Gefahr von Stromschlagen und anderen Verletzungen aus.
- Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.
- Fassen Sie den Stecker nicht mit nassen Handen an.
- Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
- Lassen Sie die Pumpe nie leer laufen.
- Verbinden Sie das Gerät niemals mit einer Wechselstromquelle. Es ist nur für den Betrieb mit Gleichstrom ausgelegt.
- Betreiben Sie die Pumpe nur in Süßwasserteichen bei Temperaturen bis maximal 50^ .
- Stellen Sie das Solar-Panel nicht in Kuhlen oder Löscher, in denen sich Wasser sammeln kann. Wahlen Sie einen ebenen Standort mit einem festen Untergrund. Der Kunststoffbolzen sollen in ausreichend solides Erdreich gesteckt werden.
- Stellen Sie das Gerät nicht auf andere Geräte, die heißt werden können. Diese Hitze könnte das Gerät beschädigen.
- Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektensprays. Durch zu starken Druck beim Abwischen konnen die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollen nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.
- Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
ÜBERSICHT
DE

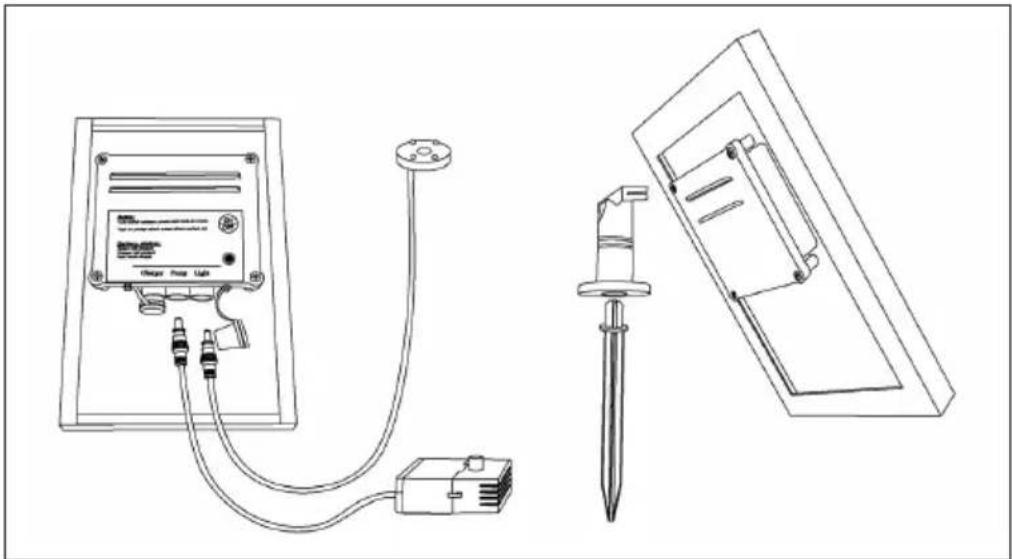

Bei diesen Gerät handelt es sich um einen Solarbrunnen für den Außengebrauch. Damit die Pumpe Funktioniert, muss sich das Solarmodul in direkter Sonneneinstrahlung befinden.
Die Solar-Pumpe ist mit einem Akku ausgestattet, der mit einem Schalter am Bedienmodul (Steuerkasten) hinz- oder abgeschaltet werden kann. Abendschalten sich automatisch vier weiß LEDs hinzu, um das Ambiente der Wasserfontäne zu verschiedenen.
Funktionsweise
Dieser Solarbrunnen ist hauptsächlich für den Betrieb bei Sonnenschein geeignet. Die überschüssige Energie wird zur Aufladung des Akkus für den späteren Bedarf verwendet, wenn es bewölkt ist oder die Nacht hereinbricht. Die Pumpe stellt sich am{nachsten Tag automatisch in den Tageslichtmodus. Die Pumpe lauft nur über den Akku, wenn Sie dies über den Drehknopf einstellen.

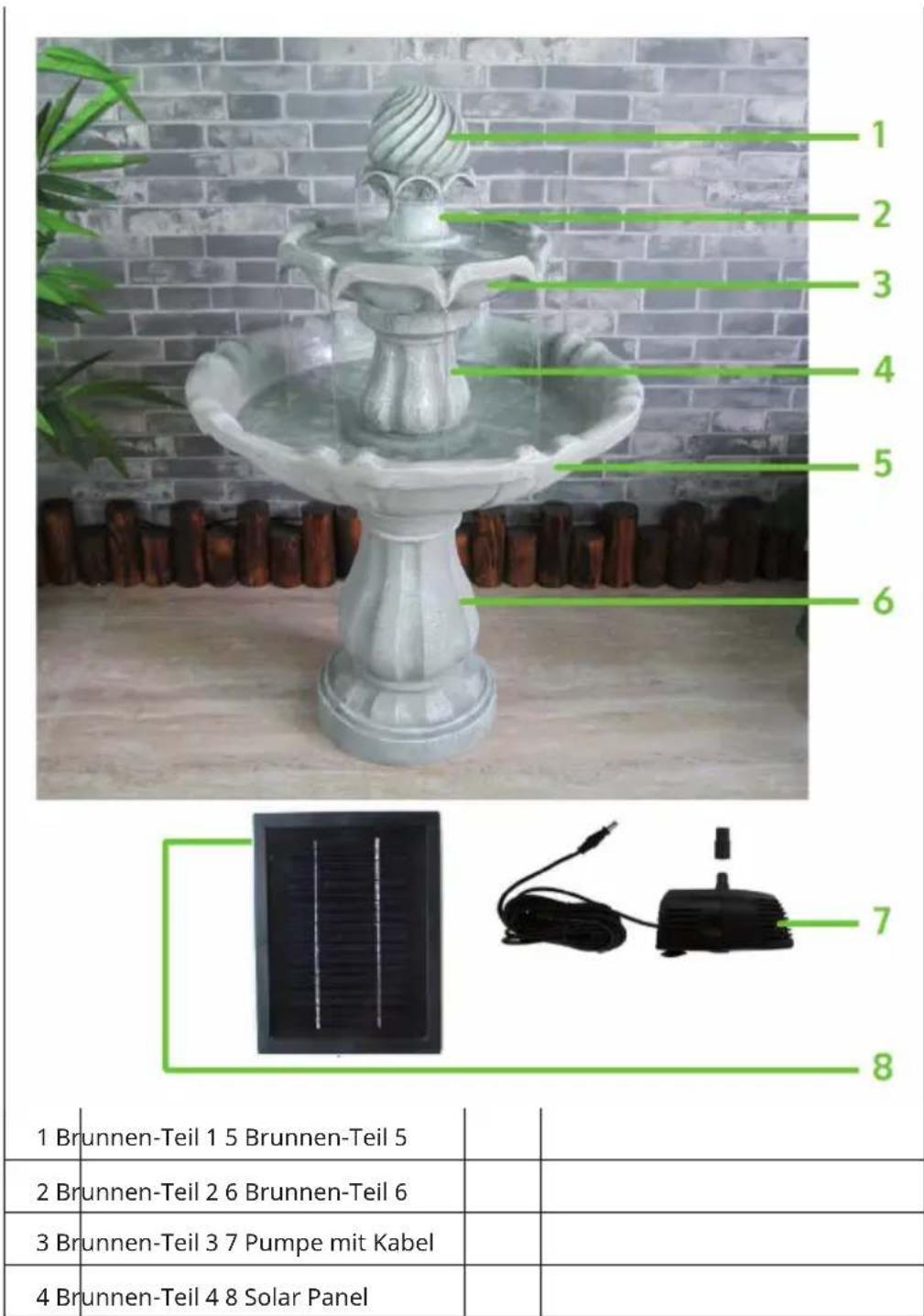

GERÄTEÜBERSICHT
ZUSAMMENBAU
1

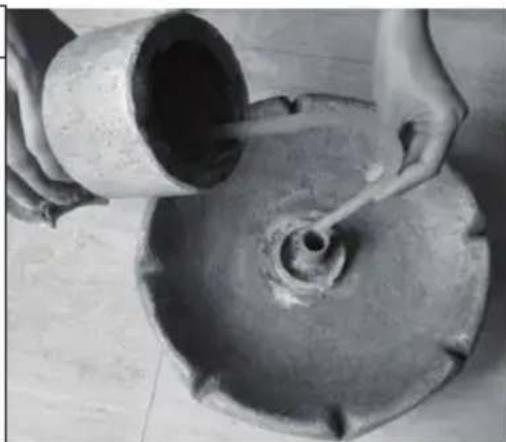

Stellen Sie die Basisäule (Teil 6) auf eine ebene und wasserbeständige Oberfläche. Setzen Sie die große Schale daraufuf und drehen Sie sie ein kleines Stück, bis sie einrastet: Führren Sie das Kabel der Pumpedurch die Öffnung in der Mitte an der Oberseite der großen Schale und durch den Fuß nach außen. Legen Sie die Pumpe oben in die Schale.
2

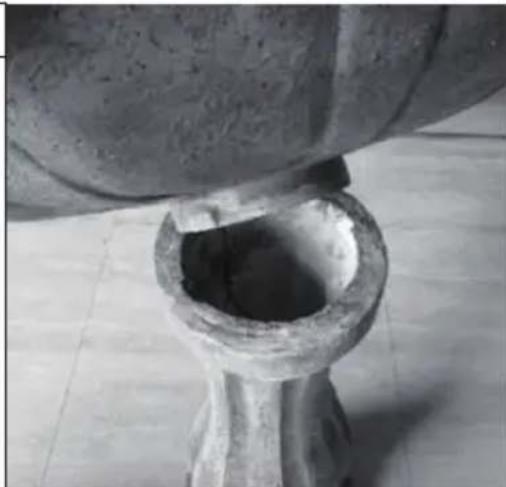

Setzen Sie,ähnlich wie bei Schritt 1, nun die obere Schale (Teil 3) auf ihre Säule (Teil 4).Führren Sie den Schlauch hindurch.Verbinden Sie den Schlauch mit der Pumpe.
3

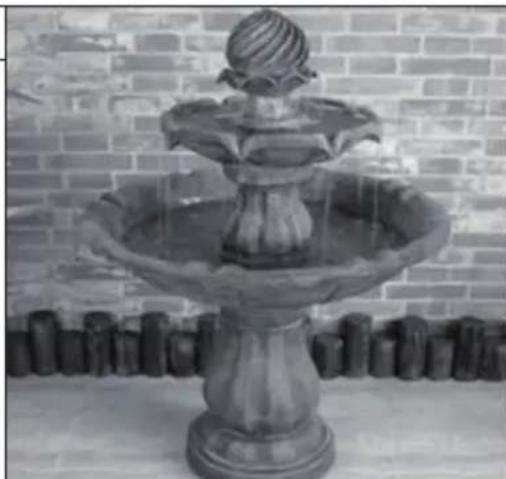

Setzen Sie den oberen Teil auf. Füllen Sie das untere Bassin mit ausreichend Wasser. Die Pumpemuss vollständig bedeckt sein. Verbinden Sie das Pumpenkabel mit dem entsprechend gekennzeichneten Anschluss am Solar-Panel. Wahlen Sie einen geeigneten (sonnigen) Aufstellort für das Solar-Panel. Lassen Sie die Pumpenbatterie einen Tag lang laden, bevor Sie die Pumpe einschalten.
BEDIENUNG
- Schalten Sie die Pumpe mit kurzem Druck auf ON ein. Sie wird abhängig vom Ladezustand der Batterie eine Stunden arbeiten und automatisch in den Solar-Modus wechseln, wenn möglich.
- Halten Sie den Knopf 3 Sekunden gedrückt, um die Pumpe abzuschalten. Zeit wird die Batterie (bei Sonnenlicht) automatisch geladen.
Status LED
- Grun = Batterie ist vollständig geladen. Die Pumpe lauft etwa 6-8 Stunden im Batteriebetrieb.
- Orange = Batterie ist halb-leer. Die Pumpe lauft etwa 2-4 Stunden im Batteriebetrieb.
- Rot = Batterie muss geladen werden. Die Pumpe lauft noch maximal 1 Stunde im Batteriebetrieb.
Wetter und Lade-Effekt
| Pumpe eingeschaltet Pumpe ausgescheltet |
| Das Sonnenlicht betreibt die Pumpe UNDlädt die Batterie. | Die Batterie ist nach etwa 1 Tag vollständig geladen. |
| Das Sonnenlicht betreibt die Pumpe UNDlädt die Batterie. | Die Batterie ist nach etwa 2-3 Tagen vollständig geladen. |
| Die Pumpe lauft nur, wenn die Batterie aufgeladen ist. | Die Batterie ist nach einigen Tagen vollständig geladen. |
| Die Pumpe lauft nicht im Solarbetrieb und die Batterie ladt nicht. | Die Batterie wird nicht geladen. |
Solar-Modus
Drücken Sie ON (auf der Rückseite des Solar-Plans). Die Solar-LED leuchtet. Überschüssige Energie wird genutzt, um die Batterie aufzuladen. In voll aufgeladenem Zustand reicht dies für einen Pumpen-Betrieb von etwa 6-8 Stunden.
WARTUNG UND PFLEGE
DE
Solar Panel
Das Solar Panel sollte regelmäßig mit einem weichen Tuch abgewischt werden, damit die Lichtdurchlüssigkeit gewährleistet bleibt. Nutzen Sie keine scheuernden Materialien oder Reinigungsmittel.
Pumpe

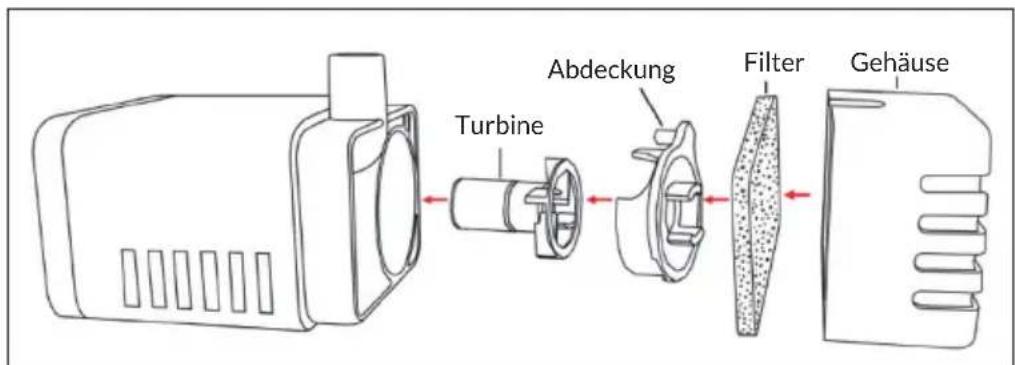

Falls die Pumpe nach einer Weile nicht mehr die gewöhnte Durchlaufleistung erbringt oder aufhört zu arbeiten, schauen Sie nach, ob Sediment oder Schmutz Filter oder Pumpe verstopt. Entfernen Sie die Abdeckungen der Pumpe und des Flügelrads (siehe Abbildung) und reinigen Sie beide Teile mit sauberem Wasser.
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND
Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:
- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern Si nicht das WEEE Symbol tragem.
- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepflicht der Vertreiber
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,
1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzter ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zusammen zunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschränkt.
- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,athamlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte“ (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschrankt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
- Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-back.de
- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 anieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
- Batterien können überall dORT Kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghofe nehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:
Chal-Tec GmbH
- Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
- Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.
Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.
Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.
