MD 18510 - Staubsauger MEDION - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MD 18510 MEDION als PDF.
| Produkttyp | Saugroboter |
| Marke | Medion |
| Modell | MD 18510 |
| Abmessungen (Durchmesser × Höhe) | 30 × 8 cm |
| Gewicht | Ca. 2,1 kg |
| Batterietyp | Lithium-Ionen (Modell INR18650 MH1-4S1P-AGX) |
| Akkulaufzeit | Ca. 120 Minuten |
| Ladezeit | Ca. 6,5 Stunden |
| Fassungsvermögen des Staubbehälters | 0,3 Liter |
| Geräuschpegel | Ca. 68 dB |
| Netzteil | Eingang 100-240 V~, 50-60 Hz, 0,4 A; Ausgang 19 V, 600 mA |
| Schutzklasse (Netzteil) | IP20 |
| Fernbedienung | Ja, mit AAA-Batterien 2×1,5 V |
| Reinigungsmodi | Automatisch, punktuell, entlang der Wände, Rückkehr zur Station |
| Zeitprogrammierung | Ja, Einstellung der Startzeit |
| Filter | Staubfilter + EPA-Filter |
| Seitenbürsten | 2 Reinigungsbürsten (L und R), Montage/Demontage mit Kreuzschlitzschraubendreher |
| Sensoren | Vorne, rechts, links (zur Hindernis- und Treppenerkennung) |
| Ladestation | Inklusive, mit Ladekontakten |
| Wartung | Staubbehälter nach jedem Gebrauch leeren; Filter, Bürsten und Sensoren regelmäßig reinigen |
| Sicherheit | Auto-Stopp bei schwachem Akku; Treppenerkennung; Kurzschlussschutz |
| Verwendung | Nur Innenräume, trockene, glatte und ebene Böden (keine Teppiche) |
Häufig gestellte Fragen - MD 18510 MEDION
Benutzerfragen zu MD 18510 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Staubsauger kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD 18510 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD 18510 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD 18510 MEDION
1. Informationen zu dieser Bedienungsanleitung 5
1.1. Zeichenerklarung 5
2. Bestimmungsgemäßer Gebrauch
3. Sicherheitshinweise
3.1. Sicher mit Akkus/Batterien umgeben 13
4. Lieferumfang 14
5. Geräteübersicht IT 18
5.1. Unterseite 15
5.2. Staubbehalter mit Filter 16
5.3. Ladestation 16
5.4. Fernbedienung 17

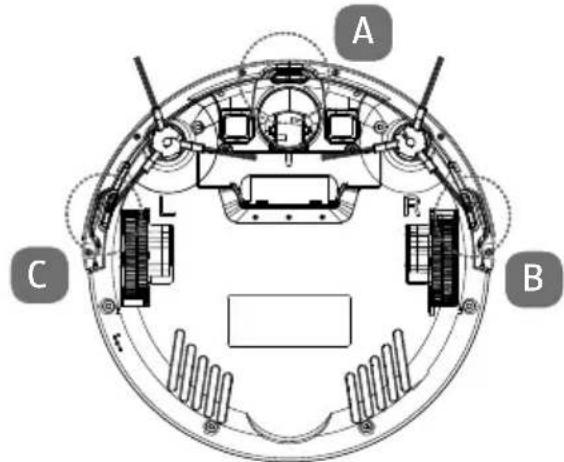

5.5. Sensoren am Saugroboter 18
6. Erste Inbetriebnahme
6.1. Reinigungsbürsten anbringen 18
6.2. Akkublock aufladen 18
6.3. Batterien in die Fernbedienung einlagen 19
6.4. Uhrzeit einstellen 19
7. Staubsaugerbetrieb 20
7.1. Startzeit einstellen 21
7.2. Modus auswahlen 2
7.3. Energiemanagement des Saugroboters 22
8. Reinigung und Pflege 23
8.1. Staubbehalter reinigen 23
8.2. Saugöffnung reinigen 24
8.3. Bürsten reinigen 24

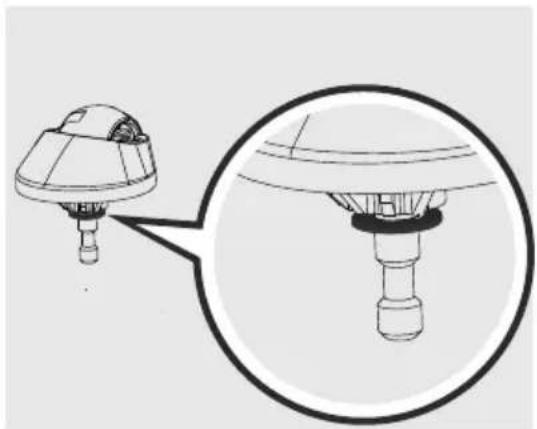

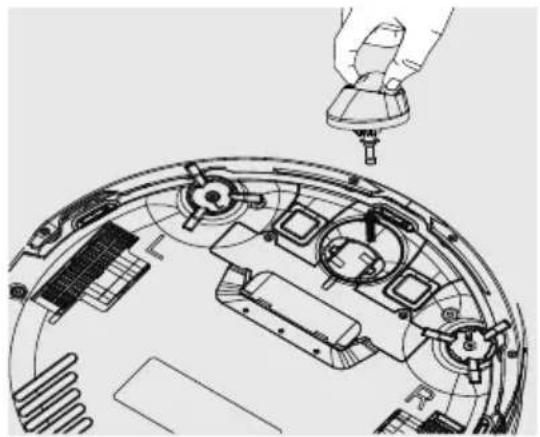

8.4. Laufrad reinigen 25
9. Problemlösung 21
- Akkublock entfernen 26
- Entsorgung 27
- Technische Daten 28
- Konformitätsinformation 29
- Serviceinformationen 29
- Impressum 31
- Datenschutzerklarung 32

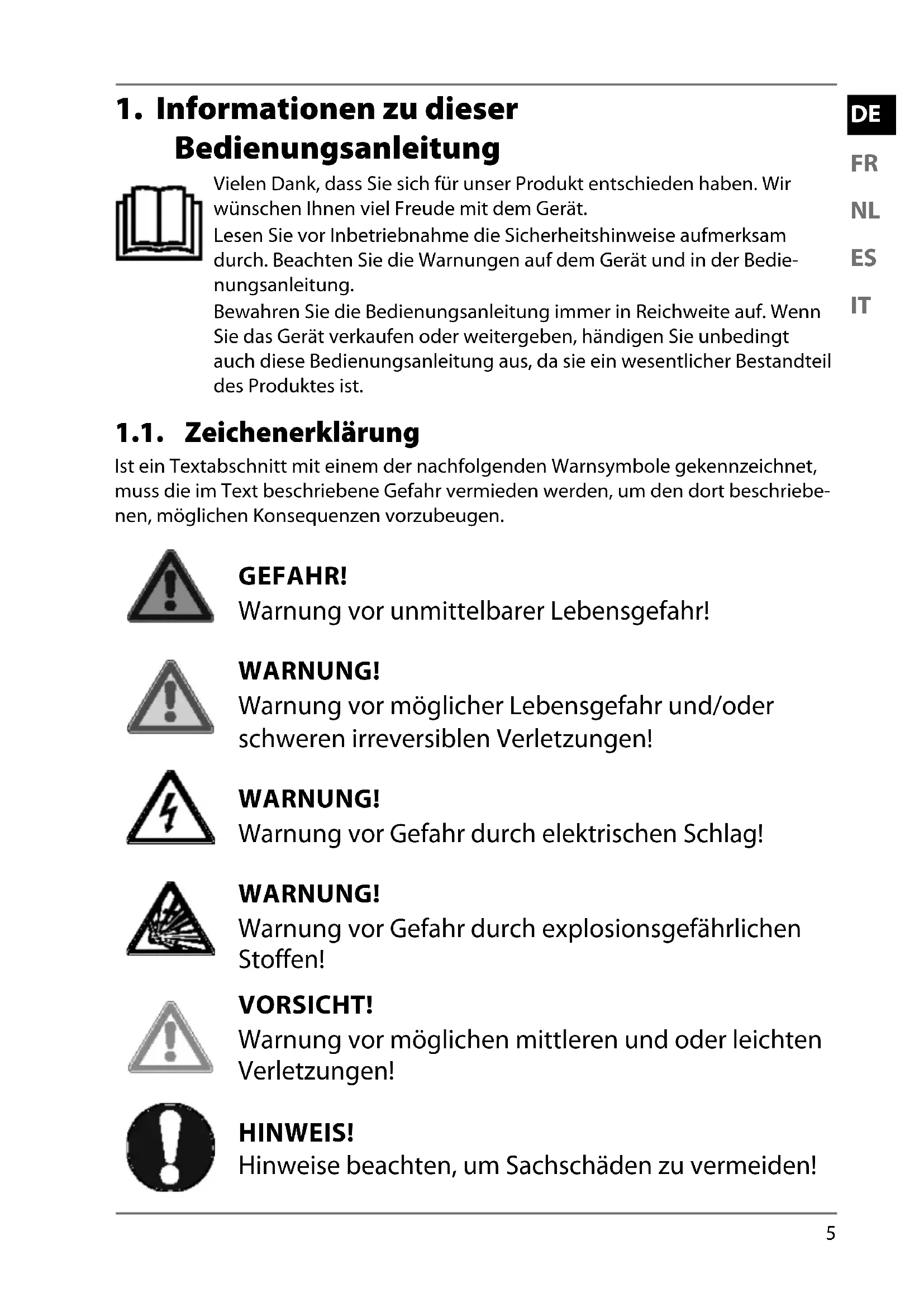

1. Informationen zu dieser Bedienungsanleitung
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.
Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.
1.1. Zeichenerklarung
Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den Dort beschreibennen, möglichen Konsequenzen vorzubeugen.
GEFAHR!
Warning vor unmittelbarer Lebensgefahr!
WARNING!
Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
WARNING!
Warning vor Gefahr durch elektrischen Schlag!
WARNING!
Warning vor Gefahr durch explosionsgeführlichen Stoffen!
VORSICHT!
Warning vor möglichen mittleren und oder leichten Verletzungen!
HINWEIS!
Hinweise beachten, um Sachschäden zu vermeiden!
Weiterfuhrende Informationen für den Gebrauch des Gerätes!
Hinweise in der Bedienungsanleitung beachten!
Aufzahlungspunkt / Information über Ereignisse während der Bedienung
Auszuführende Handlungsanweisung
Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesen Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.
Schutzklasse II
Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Iso-lierung bilden.
Gleichstrom-Symbol
Polaritätskennzeichnung
Symbol für Polarität des Gleichstromanschlusses (nach IEC 60417). Bei Geräten mit dieser Kennzeichnung liegt Minus Innen und Plus Außen.
Symbol für elektrisches Schaltnetzteil
Transformer - kurzschlussfest
Transformer, bei dem die Temperatur festgelegte Grenzwerte nicht überschreitet, wenn der Transformer überlastet oder kurzgeschlossen ist, und der nach dem Entfernen der Überlast oder des Kurzschlusses weiterhin alle Anforderungen dieser Norm erfüllt.
Benutzung in Innenräumen
Geräte mit diesen Symbol sind nur für die Verwendung in Innenräumen geeignet.
Gerät umweltgerecht entsorgen (siehe „11. Entsorgung" auf Seite 27)
IP20
Der AC/DC Adapter verfügbar gemäß DIN EN 60529 über die Schutzart IP20, dies bedeutet:
Der AC/DC Adapter ist geschützt:
- gegen den Zugang zu gefährlichen Teilen mit einem Finger.
- gegen Eindringen von festen Fremdkörper mit einem Durchmesser von 12,5 mm und größter
Der AC/DC Adapter ist nicht wasserdicht
Nur mitgelieferte Ladestation verwenden.
Nur mitgeliefertes Netzteil verwenden.
Energieeffizienz Level VI
Die Energie Effizienz Level sind eine Standardunterteilung der Wirkungsgrade externer und interner Netzele. Die Energieeffizienz gib damit den Wirkungsgrad an und wird bis zur Level VI (effizientestes Level) unterteilt.
ta=40°
Netzteil ist verwendbar bis zu einer Umgebungstemperatur von 40^ .
2. Bestimmungsgemäßer Gebrauch
Der Saugroboter dient zur selbsttätigten, trockenen Reinigung von glatten, ebenen Fußböden im Innebereich.
Verwenden Sie das Gerät nicht im Freien.
Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefäerten Zusatzgeräte.
Verwenden Sie nur von uns gelieferte oder genehmigte Erssatz- und Zubehörerteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
3. Sicherheitseinweise
WARNING!
Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ätere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ätere Kinder).
Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
- Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen be-nutzt werden, wenn sie beaufsichtigt oder bezüglich des si
cheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielten.
Reinigung und Benutzer-Wartung)durren nicht durch Kinder NL durchgefuhrt werden, es sei dess, sie sind 8 Jahre und alter und werden beaufsichtigt. ES
Kinder jünger als 8 Jahre sollen vom Gerät und dem /Netzad-IT apter/Netzkabel ferngehalten werden.
Alle verwendenten Verpackungsmaterialien (Plastiktuten, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
GEFAHR!
Stromschlaggefahr!
Stromführunge Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.
-
Verwenden Sie zum Laden des Akkus den mitgelieferten Netzadapter und die Ladestation.
Der Netzadapterarf nur in trockenen Innenraumen verwendet werden.
Schlieben Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die ortliche Netzspannung muss den technischen Daten des Netzadapers entsprechchen.
Fur den Fall, dass Sie das Gerät schnell vom Netznehmen,müssen,muss die Steckdose frei zugänglich sein. -
Ziehen Sie das Netzkabel stets am Netzstecker aus der Steckdose,ziehen Sie nicht am Netzkabel. Knicken oder quetschen Sie das Netzkabel nicht.
Ziehen Sie bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sollen den Netzstecker aus der Steckdose.
- Verwenden Sie das Gerät nur in geschlossenen Räumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.
Fassen Sie das Gerät nicht mit feuchten oder nassen Händen an während Sie das Gerät laden.
Vor dem ersten Gebrauch und nach jeder Benutzung den Saugroboter sowie das Netzkabel auf Beschädigungen überprüfen.
Gerät nicht in Betriebnehmen, wenn der Saugroboter, die Ladestation oder das Netzkabel sightbare Schäden aufweist.
- Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an den Service.
Bei längerer Abwesenheit oder bei Gewitterziehen Sie den Netzstecker aus der Steckdose.
Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.
- Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
- Hohe Luftfeuchtigkeit oder Nisse,
extrem hohe oder tiefe Temperaturen, - direkte Sonneneinstrahlung,
-offenes Feuer.
WARNING!
Explosionsgefahr!
Beim Aufsaugen von feuergeführlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.
Benutzen Sie das Gerät nicht in der Höhe von leicht entzündbaren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichholzer oder heiße Asche auf.
Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.
VORSICHT! Verletzungsgefahr/Gefahr von Geräteschaden!
Es besteht Verletzungsgefahr oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.
Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung.
Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen.
Um Stolpergebn zu vermeiden, verwenden Sie kein Verlängungskabel und informieren Sie anwesende Personen über den Betrieb des Saugroboters.
Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden konnten (z. B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich. Stellen Sie ggf. die Lichtschranke auf, um den Arbeitsbereich einzuschranken.
- Decken Sie die Sensoren und Lufungsschlitze des Saugroboter nicht ab.
HINWEIS! Möglicher Geräteschaden durch Abrieb bei rauen Oberflächen.
Einige Sockelleisten, insbesondere Kamine und Öfen können eine raue, gebürstete oder körnige Eloxier,- Gusseisen-, Stahl-, oder Metall-Oberfläche besitzen. Diese Oberflächen können ähnlich wie Schmirgelpapier auf Gummi- und Kunststoffoberflächen wirken und bei Berührungen die Oberfläche des Geräts beschädigen. Ebenso konnen durch Kollision mit dem Sauger auch die oben beschriebenen Oberflächen selbst beschädigt werden.
Vermeiden Sie eine Kollision des Geräts mit rauen, gebursteten oder körnigen Oberflächen, um Beschädigungen zu vermeiden. Testen Sie die Oberfläche, indem Sie vorsichtig ein
Stoff- oder Taschentuch über die Fläche reiben. Entstehen Fusseln, sollen der Bereich für das Saugen ausgeschlossen werden, um eine Kollision zu verhindern.
VORSICHT! Verletzungsgefahr/Gefahr von Geräteschaden!
Aus baulichen und konstruktionellen Gründen innerhalb eines Raumes kann nicht ausgeschlossen werden,
dass die Sensoren des Saugroboters Treppen und Hindernisse nicht vollständig erfassen. Es besteht die Gefahr eines toten Bereiches innerhalb dessen der Roboter von Treppen oder ungesicherten Kanten stürzen kann.
Testen Sie im Betrieb, ob der Saugroboter Treppenstufen oder andere Hindernisse, insbesondere auf sehr hellen bzw. weißen Hochglanzböden, erkennt.
Stellen Sie die Lichtschranke so auf, dass der Saugroboter diese nicht verschieben kann.
Bauen Sie ggf. zustätzliche Barriers auf, um Beschädigungen an Gegenständen, Wänden, Treppen oder dem Gerät zu vermeiden.
Die Treppenstufenhöhe muss mindestens 8cm betragen.
Halten Sie sich währrend des Betriebs nicht unterhalb ungesicherter Kanten oder Treppen auf.
Reinigen Sie die Sensoren des Saugroboters regelmäßig.
Stellen Sie die Ladestation nicht in unmittelbarer Höhe zu Treppen auf.
3.1. Sicher mit Akkus/Batterien umgeben
Das Gerät beinhaltet einen Lithium-lonen-Akkublock. Die Fernbedienung wird mit zwei 1,5 V-Batterien vom Typ AAA betrieben.
GEFAHR!
Veratzungsgefahr!
Beim Verschlucken von Batterien besteht die Gefahr von inneren Verätzungen, die innerhalb von zwei Stunden zum Tode führen können. Bei Hautkontakt mit Batteriesäure besteht Verzuzungsgefahr.
- Wenn Sie vermuten, Batterien können verschluckt oder in ir-gendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.
Batterien nicht verschlucken.
Kontakt mit Batteriesäure vermeiden. Bei Kontakt mit Haut, Augen oder Schleimhäuten die betroffenen Stellen mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.
Halten Sie neue und gebrauchte Batterien von Kindern fern.
Benutzen Sie das Gerät nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie die Fernbedienung von Kindern fern.
Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlagen.
WARNING!
Explosionsgefahr!
Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr!
Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
Achten Sie beim Einlagen der Batterien auf die Polarität (+ / - )
Versuchen Sie niemals, Batterien wieder aufzuladen.
Lagern Sie Batterien an einem kühlen, trockenen Ort.
- Setzen Sie Batterien/Akkus niemals übermäßigiger Wärme (wie Sonnenschein, Feuer, Hezung oder dergleichen) aus. Direkte starke Wärme kann die Batterien beschädigen.
Werfen Sie Batterien/Akkus nicht ins Feuer.
Schließen Sie Batterien/Akkus nicht kurz.
Entfernen Sie auch leere Batterien aus dem Gerät.
- Wenn Sie das Gerät für längerere Zeit nicht benutzen,nehmen Sie die Batterien heraus.
- Prüfen Sie vor dem Einlagen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie diese gegebenenfalls.
Das Gerätarf mit eingebautem Akkublock nur bei einer Raumtemperatur von 10-40 °C betrieben werden.
4. Lieferumfang
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
Halten Sie die Verpackungsfolie von Kindern fern.
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns,.
bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
- Saugroboter mit integriertem Lithium-Ionen-Akkublock
Ladestation
-Netzteil
-Fernbedienung - 2 Ersatz-Seitenbürsten
-1 Ersatzfilter - Reinigungspinsel
-Bedienungsanleitung und Garantiedokumente

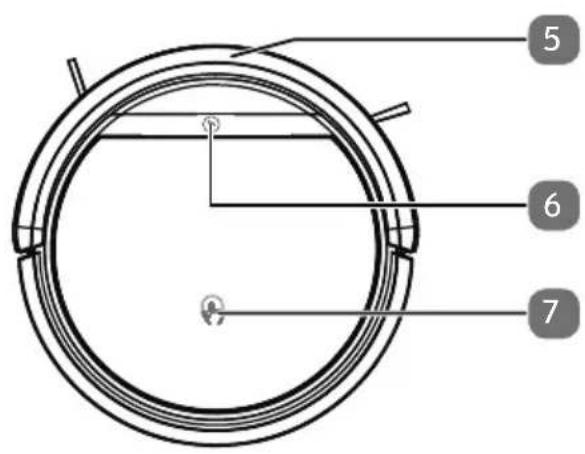

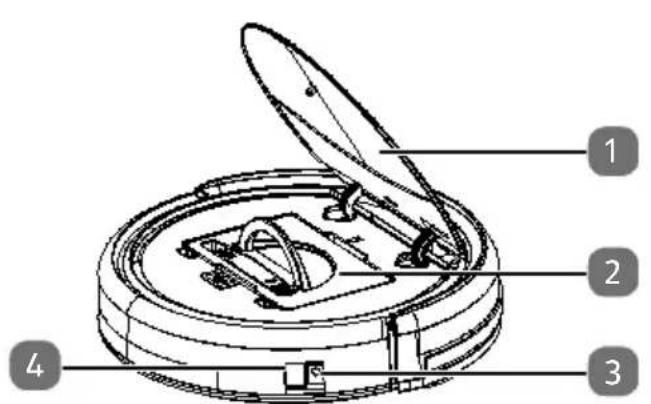

5. Geräteübersicht
DE
FR
NL
ES
IT
1) Staubbehälterdeckel
2) Staubbehälter mit Filter
3) Netzteilanschluss
4) Ein-/Ausschalter
5) Stoßfänger
6) Start/Pause-Taste / Kontrolleuche
7) Markierung zum Öffnen des Deckels

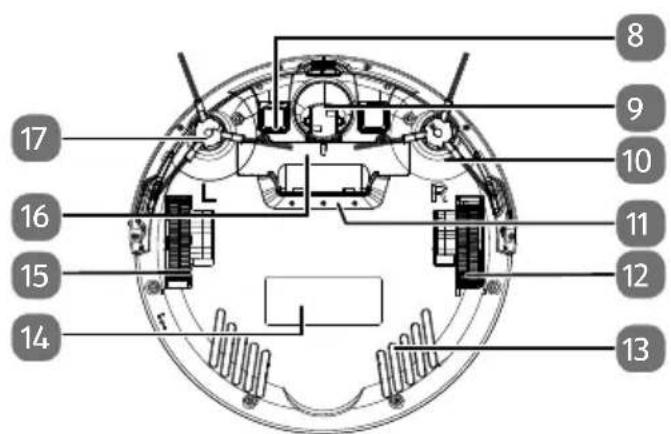

5.1. Unterseite
8) Ladekontakte
9) Laufrad: Zur Unterstützung der Bewegungsrichtung
10) Reinigungsbürste, rechts
11) Saugöffnung
12) Laufrad: Zum Vortrieb des Geräts
13) Lüftungsschlitze
14) Typenschild
15) Laufrad: Zum Vortrieb des Geräts
16) Batteriefach
17) Reinigungsbürste, links

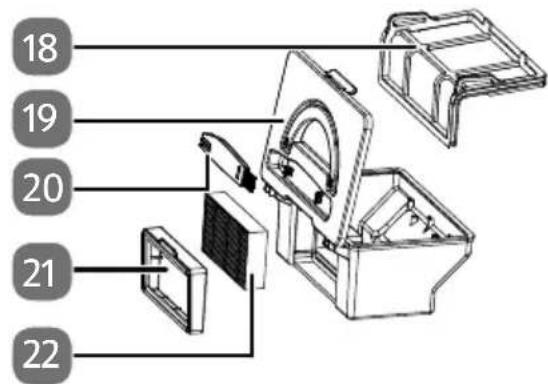

5.2. Staubbehälter mit Filter
18) Staubfilter
19) Staubbehälter mit Deckel
20) Reinigungsbürste
21) EPA-Filterrahmen
22) EPA-Filter

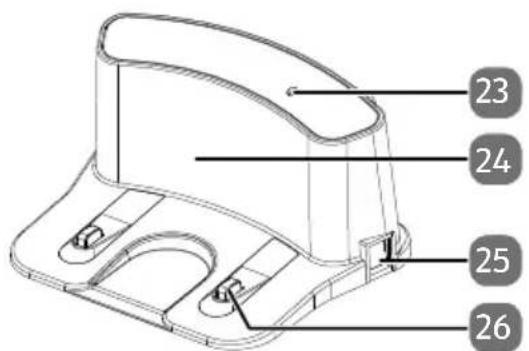

5.3. Ladestation
23) Kontrolleuchte
24) Gehäuse
25) Netzteil-/Netzadapter-Anschluss
26) Ladekontakte

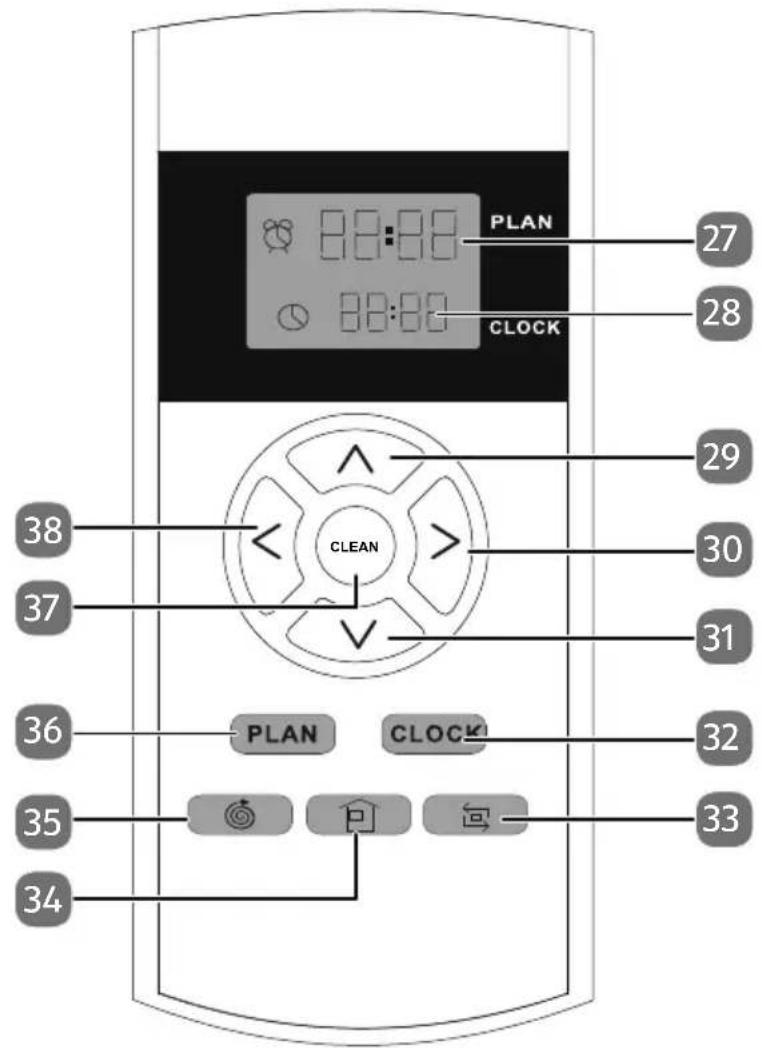

5.4. Fernbedienung
27) Startzeitanzeige
28) Uhrzeitanzeige
29) Betriebsmodus: vorwärts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert erhöhen
30) Betriebsmodus: rechts fahren; Startzeit-/Uhrzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln
31) Betriebsmodus: rückwärtsfahren; Startzeit-/Uhrzeitmodus: Zahlenwert ver-ringern
32) Uhrzeit einstellen; Auswahl der Uhrzeit bestätigten
33) Saugbewegung entlang der Wände
34) Zurückkehren zur Ladestation
35) Saugbewegung im Kreis
36) Startzeit einstellen; Auswahl der Startzeit bestätigten
37) CLEAN: Hindernisabhängige automatische Standard-Reinigung
38) Betriebsmodus: links fahren
5.5. Sensoren am Saugroboter
A Sensor vorne
B Sensor rechts
C Sensor links
6. Erste Inbetriebnahme
6.1. Reinigungsbürsten anbringen
Vor dem ersten Gebrauch,müssen ggf. die mitgelieferten Bürsten angebracht werden.
Die mitgelieferten Reinigungsbürsten können mit Hilfe eines Kreuzschlitzschraubendrethers angebracht und entnommen werden.
Drücken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen, bis sie einrasten. Achten Sie darauf auf die Bezeichnung L und R am Gerät.
6.2. Akkublock aufl aden
Der Saugroboter ist mit einem Lithium-lonen-Akkublock ausgestattet. Nach dem Auspacken laden Sie den Akkublock des Geräts zunachst für ca. 6,5 Stunden. Dies kommt der Leistungsfähigkeit des Akkus auf lange Sicht zugute.
Mit dem mitgelieferten Netzadapter konnen Sie ihren Saugroboter direkt aufladen oder Sie konnen den Saugroboter über die Ladestation aufladen.
Direktes Aufladen des Geräts
Schlieben Sie den mitgelieferten Netzadapter an den Netzteilanschluss an der Seite des Saugroboter an.
Aufladen über die Ladestation
Schlieben Sie das Netzteil an den Netzteilanschluss der Ladestation an. Platzierten Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte übereinanderliegen.
Verbinden Sie den Netzstecker mit der Steckdose.
Das Gerät wird aufgeladen, der Kontrollleuchte blinken.
Sobald der Akkublock voll geladen ist, leuchten die LEDs der Kontrolleuche dauerhaft.
Der Akkublock sollte spätestens nachgeladen werden, wenn die mittlere LED der Kontrolleuchte blinkt.
Laden Sie entweder den Akkublock vor dem{nachsten Reinigungsgang uber den Netzadapter am Gerat oder sofern die Ladestation angeschlossen ist, kehrt der Saugroboter automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
Falls die Leistung des Akkus deutlich nachlassen sollen, wenden Sie sich an das Medion Service-Center.
6.3. Batterien in die Fernbedienung einlagen
- Schieber den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab.
- Setzen Sie zwei 1,5 V-Batterien vom Typ AAA unter Beachtung der im Batteriefach angegebenen Polarität ein.
- Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und schiben Sieihn zu.
6.4. Uhrzeit einstellen
Um die Startzeitfunktion nutzen zu konnen, muss zuvor die Uhrzeit an der Fernbedienung eingestellt werden. Gehen Sie wie folgt vor:
Drucken Sie die Taste CLOCK, um die aktuelle Uhrzeit einzustellen.
Die Stundenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Stunde ein. Drücken Sie dann die Taste > , um die Minutenanzeige einzustellen.
Die Minutenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.
Bestätigen Sie ihre Eingabe durch Drücken der Taste CLOCK.
Die Uhrzeit ist nun eingestellt.
7. Staubsaugerbetrieb
Um die Beste Reinigungslistung zu erzielen, stellen Sie safer, dass alle losen Gegenstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlängungskabel entfernt wurden und nicht mit dem Saugroboter erfasst werden konnen.
HINWEIS!
Gefahr von Sachschaden!
Lose Kabel konnen sich während des Saugbetriebes in ihren Saugroboter verfangen und von diesen mitgezogen werden. Geräte konnen so beispelssweise von einem Tisch gezogen und damit beschädigt werden.
Verlegen Sie Kabel außer Reichweite.
Dieser Saugroboter ist nicht für den Gebrauch auf Teppichen geeignet.
Jedes Mal, wenn eine Taste gedrück wird, ertönt ein Signalton als Bestätigung des Tastendruckes.
Entfernen Sie vor dem Einsatz den Stecker des Netzadapters aus dem Gerät.
Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig eingesetzt ist.
Stellen Sie den Saugroboter auf eine frei Flache im Raum.
Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatzbereit.
Drücken Sie die Taste CLEAN auf dem Gerät oder an der Fernbedienung, um den Reinigungsvorgang zu starten.
Die LEDs der Kontrollleuche leuchten dauerhaft.
Drücken Sie die Taste CLEAN erneut, um den Reinigungsvorgang zu unterbrechen. Drücken Sie die Taste CLEAN nochmals, wenn Sie die Reinigung fortsetzen wollen.
Wenn Sie jedoch keine Taste innerhalb von 15 Sekunden betätigten, wechselt der Saugroboter in den Ruhemodus. Sie können den Saugroboter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Taste CLEAN ca. drei Sekunden gedrück halten.
Im Ruhemodus ist die Kontrollleuchte ausgeschaltet.
Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Ladestation zurück. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.
Reinigen Sie regelmäßig bei ausgeschalteten Gerät (Ein-/Ausschalter auf Position OFF) die Saugöffnung und leeren Sie nach jeder Verwendung den Staubbehälter.
7.1. Startzeit einstellen
Um einen Reinigungsvorgang in Ihrer Abwesenheit zu starten, stellen Sie eine Startzeit für die Reinigung ein. Gehen Sie wie folgt vor:
Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatzbereit.
Drucken Sie die Taste PLAN, um die Startzeit einzustellen.
Die Stundenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Stunde ein. Drücken Sie dann die Taste, um die Minutenanzeige einzustellen.
Die Minutenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.
Bestätigten Sie ihre Eingabe durch Drücken der Taste PLAN.
Die Startzeit ist nun eingestellt. Die LEDs der Kontrollleuchte blinken. Zur eingestellen Zeit startet der Reinigungsvorgang.
Um die Startzeit zu deaktivieren setzen Sie die Startzeit auf 00:00.
7.2. Modus auswahlen
Durch die Sensoren, den Stoßdämpfer am Gerät sowie der gesonderten Lichtschranke wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saugroboter damit vorgehen soll:
| Reinigungsmodus Tastendruck auf Art der Reinigung | ||
| Automatisch | CLEAN | Hindernisabhängige Standard-Reinigung |
| punktuelle Reinigung | © | Zur gezielten Reinigung einer Fläche um den Startpunkt des Sau-groboters herum |
| Reinigung entlang der Wand | « | Zur Reinigung entlang von Wänen/Hindernissen.Sollten keine Hindernisse zur Ori-entierung vorhanden sein, be-endet der Saugroboter die Reinigung. |
| Zurück zur Ladestation | Saugroboter kehrt zur Ladesta- tion zurück undlädt den Akku- block auf. | |
7.3. Energiemanagement des Saugroboters
Sie benutzen den Sauger gelegentlich
Wenn der Saugroboter nicht mehrmals am Tag, täglich oder regelmäßiger reinigen soll, empfehlen wir nach jeder vollständigen Aufladung das Ladegerät bzw. Netzteil von der Steckdose zu trennen. Schalten Sie ebenfalls den Saugroboter über den Ein-/Ausschalter auf OFF.
Sie benutzen den Saugroboter tätiglich
Wir empfehlen eine stetige Ladung bei täglich mehrmaligen Einsatz, damit die nöti- ge und volle Saugleistung des Saugroboter gewährleistet ist. Bei erfolgter vollständiger Aufladung leuchten die Lade LED's dauerhaft und der Energieverbrauch wird durch die Erhaltungsladung minimiert.
Sie benutzen den Saugroboter gelegentlich oder regelmäßig für Kleinere Flächen
Der Saugroboter besitzt einen Ruhemodus. (s. Kapitel Ruhemodus). Der Ruhemodus ist zu empfehlen, wenn keinere Flächen gereinigt wurden und noch ausreichend Energie, ohne den Akku erneut zu Laden, vorhanden ist. Trennen Sie das Ladegerrat bzw. Netzadapter von der Steckdose. Stellen Sie den Saugroboter über den Ein-/Ausschalter auf ON. Der Saugroboter schaltet sich nach 15 Sekunden in den Ruhemodus.
Der Saugroboter kann jederzeit wieder zum saugen über die CLEAN -Taste auf der Fernbedienung, Programmierung oder am Gerät aktiviert werden.
Verbrauch in Watt
Netzteil
0,057W
Ladung mit Netzteil an Saugroboter direkt 12,481W
Ladung mit Ladestation 13,045W
Erhaltungsladung an der Ladestation 1,09W
Erhaltungsladung am Netzteil 0,778W
8. Reinigung und Pfl ege
GEFAHR! Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch stromführungte Teile.
- Tauchen Sie den Saugroboter, die Ladestation oder den Netzadapter niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.
Stellen Sie den Ein-/Ausschalter auf die Position undziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.
Ihr Saugroboter lasst sich Schnell und einfach reinigen und pflegen. Leeren Sie den Staubbehälter und reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.
- Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, atzende oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saugroboters und der Ladestation mit einem angefeuchteten Tuch ab.
- Reinigen Sie die die Sensoroberflächen und Ladekontakte mit einem sauberen trockenen Tuch.
8.1.Staubbehälterreinigen
Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führn Sie die folgenden Schritte aus:
A) Drücken Sie auf die mit P US H markierte Druckfläche des Gerätedeckels. Der Deckel öffnet sich.
B) Klappen Sie den Griff des Staubbehalters hoch und entfernen Sie den Staubbehälter aus dem Saugroboter.
C) Entfernen Sie den EPA-Filter mit EPA-Filterrahmen.
D) Klappen Sie den Staubbehälterdeckel auf und entfern den Sie den Staubfilter.
E) Leeren Sie den Staubbehälter über einem Mülleimer.
F) Spülen Sie den Staubbehälter mit Wasser aus. Eine Reinigung mit Wasser ist nicht jedem Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschine! Reinigen Sie den Staubfilter und EPA-Filter regelmäßig mit dem mitgelieferten Pinsel.
G) Sobald der Staubbehälter trocken ist, setzen Sie die Filter wieder ein. Nach erfolgter Reinigung setzen Sie den Staubbehälter wieder ein und schreiben Sie den Deckel des Saugroboters.
Stellen Sie vor Inbetriebnahme sicher, dass die Filter des Staubbehalters richtig eingesetzt sind.
8.2. Saugöff nung reinigen
Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansmeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollen in regelmäßigen Abständen die Saugöffnung gereinigt werden.
Schalten Sie das Gerät aus.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung.
8.3.Bürstenreinigen
Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führten Sieitte die folgenden Schritte aus:
Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen geraden Untergrund.
Losen Sie jeweils die Schraube an den Bürsten mit einem Kreuzschlitzschraubendreher. Halten Sie die Bürsten fest undziehen Sie sie gerade nach oben um sie aus dem Gerät zu entfernen.
Reinigen Sie die Bürsten von Verschmutzungen und Haaren.
Nach der Reinigung bringen Sie die Bürsten wieder an.
Nach einiger Zeit sollenn die Bürsten ausgetauscht werden um die Effizienz des Saugroboters zu erhalten. Wegen Ersatzzubehör wenden Sie sichitte an unser Service-Center.
Sollten sich die Borsten verbiegen kann es halten, die Bürsten in heißes Wasser zu legend damit sie wieder ihre Ausgangsform annehmen.
8.4. Laufrad reinigen
Bei einer Blockade des vorderen Laufrads entfernen Sie das Laufrad und reinigen Sie es von Verschmutzungen mit einem angefeuchteten Tuch.
- Setzen Sie das vordere Laufrad wieder ein, bis es einrastet.
9. Problemlösung
Bei einer Störung des Geräts prufen Sieitte zunachst,ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben konnen.
Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sichitte an unser Service Center oder eine andere geeignete Fachwerkstatt.
| Problem Mögliche | Ursache Lösung | |
| Das Gerätlässt sich nicht einschalten. | Der Akkublock ist leer. | Lassen Sie den Akku-block etwa 6,5 Stun-den lang vollständig aufladen. |
| Kontrollleuchte blinkt, nachdem das Gerät eingeschaltet wurde. | Der Akkublock ist leer. | Lassen Sie den Akku-block etwa 6,5 Stun-den lang vollständig aufladen. |
| Saugroboter bewegt sich nicht Einfacher Signalton ertört. | Räder sind blockiert. | Beheben Sie die Stö-rung an den Rädern. |
| Sensorstörung Doppelter Signalton er-tont. | Der Saugroboter steht auf einem dunklen Bo-den. Der Sensor ist ver-deckt. | Versetzen Sie den Saugroboter an eine hellere Stelle.Reinigen Sie den Sen-sor. |
| Problem|Mögliche | Ursache Lösung | |
| Gerät ist blockiert Dreifacher Signatoren tört. Zeitgleich blinken alle Kon-trollleuchten. | Saugroboter steckt fest. | ➢Versetzen Sie den Saugroboter an eine andere Stelle. |
| Die seitlichen Bürsten be-weise sich nicht. Doppelter Signatoren er-tont. Zeitgleich blinken alle Kon-trollleuchten. | Durch Verschmutzung blockiert. | ➢Nehmen Sie die Bürs-ten ab. Reinigen Sie-anschließend die Bürsten gründlich und setzen sie nach der Reiningung wie-der auf. |
10. Akkublock entfernen
VORSICHT!
Verletzungsgefahr.
Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschreiben oder auseinandernehmen.
Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellensofar mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.
Nehmen Sie den Akkublock vor der Entsorgung des Saugroboters oder bei einem Defekt des Akkublocks hereus.
Vergewissern Sie sich, dass der Akkublock beim Herausnahmen vollständig entladen ist.
Schalten Sie das Gerät aus,ziehen Sie ggf. den Netzstecker aus der Steckdose und das Netzkabel aus dem Gerät.
Losen Sie die beiden Schrauben an der Unterseite des Saugroboters mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.
Entnehmen Sie den Akkublock, indem Sie an der Lascheziehen.
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab.
Entsorgen Sie den Akkublock umweltgerecht (siehe „11. Entsorgung" auf Seite 27).
Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie ausschließlich ein Akkupack des gleichen Typs.
Verschlieben Sie das Akkufach mit den beiden Schrauben.
11. Entsorgung
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und damit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf darübergeführrt werden.
Gerät
Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.
Batterien/Akkus
Verbrauchte Batterien/Akkus gehoren nicht in den Hausmüll. Batterien müssen sichgerecht entsorgt werden. Zu dieser Zweck stehen im batterievertreibenden Handel sowie bei communalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder ihreCOMMUNALE Verwaltung.
12. Technische Daten
Lautstärke ca. 68 dB
Staubbehalter Kapazität 0,3 l
Betriebszeit ca. 120 min.
Gewicht ca. 2,1 Kg
Abmessungen ca. 30 × 8 cm
Akkublock
Lithium-Ionen-Akkublock
Model INR18650 MH1-4S1P-AGX
Hersteller BYD, China
Kapazität 2900 mAh
Bemessungsspannung 14,8V
Leistung 42,92 Wh
Zellen 4
Ladedauer ca. 6,5 Stunden
Betriebstemperatur 10^ - 40^
Netzadapter
Hersteller Ten Pao Industrial Co., Ltd.
| Importeur: MEDION AG Am Zehnhof 77 45307 Essen Deutschland HR-Nummer: HRB 13274 | |
| Modell | S012DBV1900060 |
| Eingang | 100–240 V~, 50-60 Hz, 0,4 A |
| Ausgang | 19 V———600 mA |
| Schutzklasse (AC/DC Adapter) | IP20 |
| Ausgangsleistung | 11,4 W |
| Durchschnittliche Effizienz im Betrieb | 84,85 % |
| Effizienz bei geringer Last (10%) | 76,32 % |
| Leistungsaufnahme bei Nulllast | 0,057 W |
Fernbedienung
Batteriebetrieb 2x1,5 V Typ AAA
13. Konformitätsinformation
CE Hiermit erklart die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:
EMV-Richtlinie 2014/30/EG
Niederspannungsrichtlinie 2014/35/EG
- Öko-Design Richtlinie 2009/125/EG
RoHS-Richtlinie 2011/65/EU.
14. Serviceinformationen
Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet Funktionieren, wenden Sie sich zunachst an unseren Kundenservice. Es stehen Ohnen verschiedene Wege zur Verfugung, um mit uns in Kontakt zu treten:
- In unserer Service-Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können Dort ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
Sie finden unsere Service-Community unter community.medion.com.
- Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
- Selfstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.
| Deutschland | |
| Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) | |
| Mo. - Fr.: 07:00 - 23:00 Sa. / So.: 10:00 - 18:00 | 0201 22099-111 |
| Haushalt & Heimelektronik | |
| 0201 22099-222 | |
| Mobiltelefon; Tablet & Smartphone | |
| 0201 22099-333 | |
| Serviceadresse | |
| MEDION AG 45092 Essen Deutschland | |
| Österreich | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 08:00 - 21:00 Sa. / So.: 10:00 - 18:00 | 1 01 9287661 |
| Serviceadresse | |
| MEDION Service Center Franz-Fritsch-Str. 11 4600 Wels Österreich | |
| Schweiz | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 1 0848 - 33 33 32 |
| Serviceadresse | |
| MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren Schweiz | |
| Belgien | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | 1 02 - 200 61 98 |
| Serviceadresse | |
| MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland | |
| Luxemburg | |
| Öffnungszeiten Rufnummer | |
| Mo. - Fr.: 09:00 - 19:00 | ① 34-20 808 664 |
| Serviceadresse | |
| MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland | |
These und weitere weitere Bedienungsanleitungen stehen Ohnen über das Serviceportal www.medionservice.com zum Download zur Verfügung.
Dort findsie auch Treiber und andere Software zu diversen Geräten.
Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
15. Impressum
Copyright © 2021
Stand: 17.05.2021
Alle Rechte vorbehalten.
These Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
MEDION AG
Am Zehnhof 77
45307 Essen
Deutschland
Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.
16. Datenschutzerklarung
Sehr geehrter Kunde!
Wir teilen Ohnen mit, dass wir, die MEDION AG, Am Zehnhof 77, 45307 Essen als Verantwortlicher ihre personenbezogenen Daten verarbeiten.
Indatenschutzrechtlichen Angeleagenheiten werden wir durch unseren betrieblichen Datenenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnhof 77, D - 45307 Essen; Datenschutz@medion.com unterstützt. Wir verarbeiteten ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z.B. Reparaturen) und stützen uns bei der Verarbeitung ihrer Daten auf den mit uns geschlossenen Kaufvertrag.
Ohre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z.B. Reparaturen) an die von uns beauftragten Reparaturdienstleister übermitteln. Wir speichern ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um ihre gesetzlichen Gewährleistungsrechte zu erfüllen.
Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Lösung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.
Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den § 34 und 35 BDSG (Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwerde-recht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de.
Die Verarbeitung ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.
Sommaire
12. Technische gegevens 91
De AC/DC-adapter is nicht waterdicht.
12. Technische gegevens
Volume ca. 68 dB
Stofbak capacitieit 0,3 I
