BEDIENUNGSANLEITUNG GSS25XGNCC GE

Doppelseitige Kuhlschranke

Bedienungsanleitung und Installation

Die deutsche Anleitung befindet sich auf Seite 179

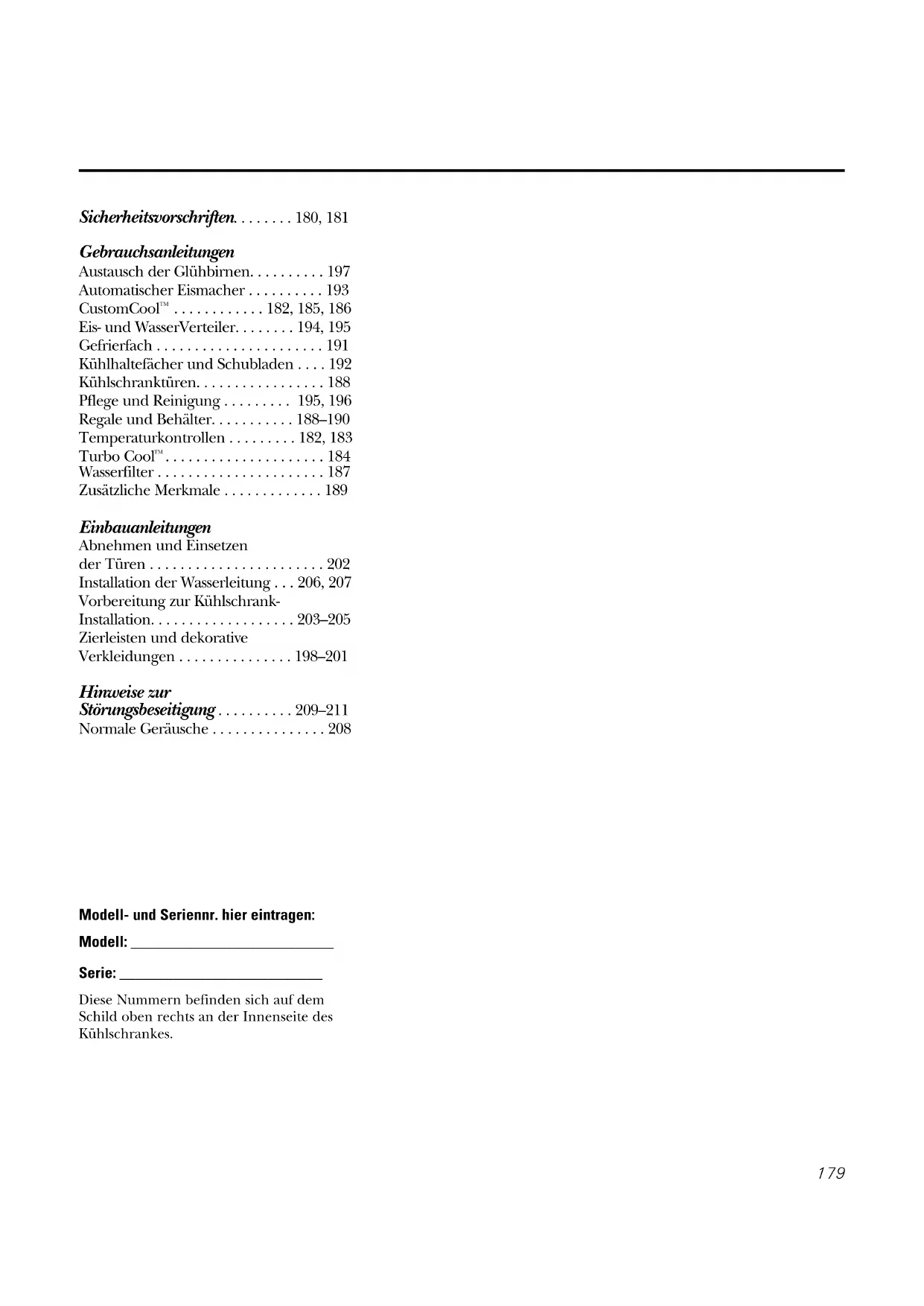

Sicherheitsvorschriften 180, 181

Gebrauchsanleitungen

Austausch der Gluhbirnen. 197

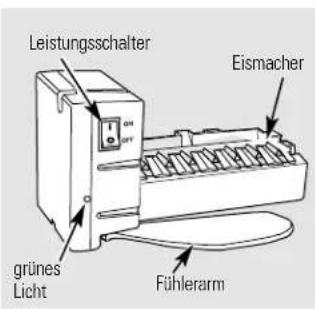

Automatischer Eismacher 193

CustomCool1 182, 185, 186

Eis- und WasserVerteiler. 194, 195

Gefrierfach 191

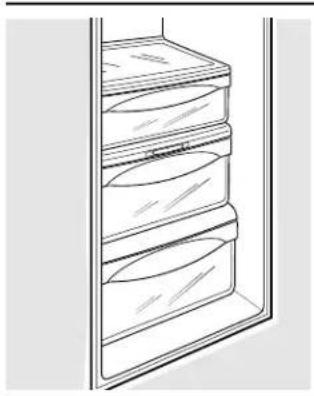

Kuhlhaltefacher und Schubladen . . . 192

Kuhlschrankturen. 188

Pflege und Reinigung. 195, 196

Regale und Behalter. 188-190

Temperaturkontrollen 182, 183

Turbo Cool 184

Wasserfilter. 187

Zusätzliche Merkmale 189

Einbauanleitungen

Abnehmen und Einsetzen

der Turen 202

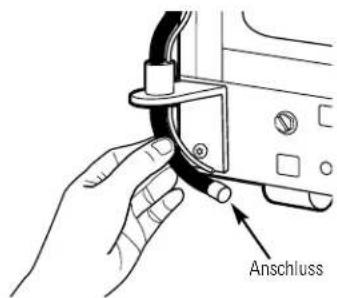

Installation der Wasserleitung . 206, 207

Vorbereitung zur Kuhlschrank

Installation. 203-205

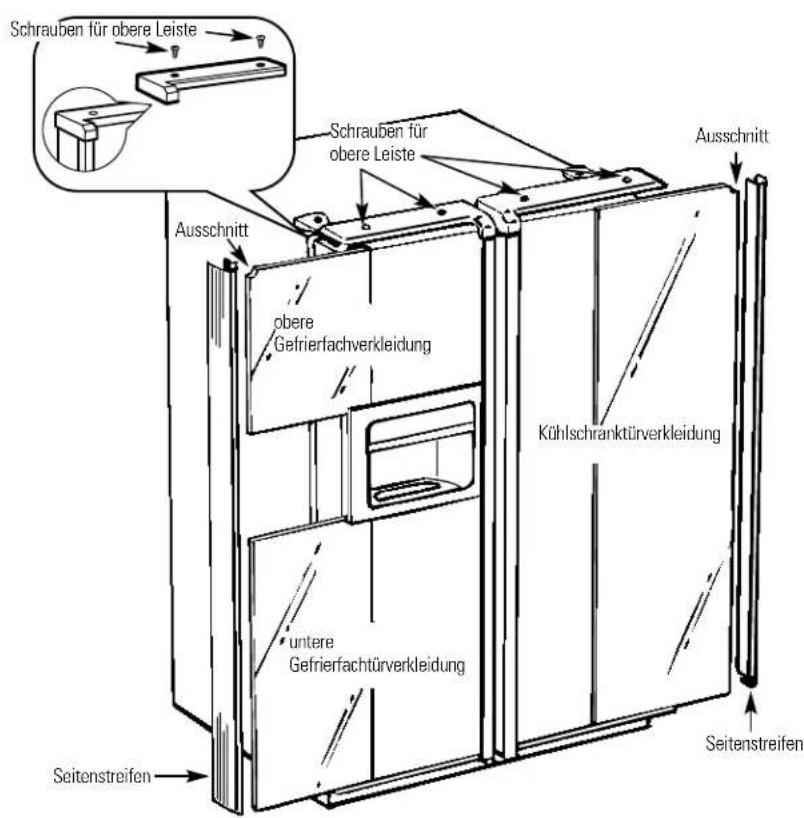

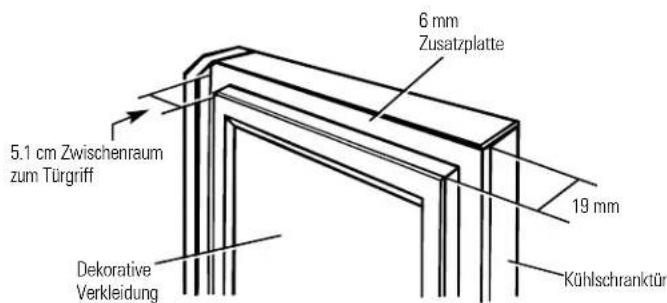

Zierleisten und decorative

Verkleidungen 198-201

Hinweis zur

Störungsbeseitigung 209-211

Normale Gerausche 208

Modell- und Seriennr. hier eintragen:

Modell:

Serie:

These Nummern befinden sich auf dem Schild oben rechts an der Innenseite des Kühlschranks.

WARNUNG!

Dieses Gerät nur für den in der Anleitung beschriebenen Zweck verwenden.

SICHERHEITSMASSNAHMEN

Bei Gebrauch von elektrischen Geräten sollen grundlegende Sicherheitsmassnahmen beachtet werden, einschlüsslich die folgenden:

Dieser Kuhlschrank muss vor Gebrauch entsprechend den Installationsanleitungen am Standort installiert werden. Siehe auch Abschnitt: Elektrischer Anschluss.
Das Stchen auf dem Kuhlschrank ist zu vermeiden, es führt zu Verletzungen und beschädigt den Kuhlschrank.
Kindern soll das Spieler mit dem Kuhlschrank und den Kontrollvorrichtungen nicht erlaubt sein.
Kindern soll das Stehen, Iängen oder Klettern auf den Regalen im Kühlschrank nicht erlaubt sein. Es führt zu Verletzungen und beschädigt den Kühlschrank.
Die kalten Oberflächen im Gefrierfach nicht mit nassen oder feuchten Händen anfassen. Haut bleibt an der sehr kalten Oberfläche kleben.
Gebrauch oder Lagerung von Benzin oder anderen brennbaren Flüssigkeiten in der Naze von dieser oder anderen Geräten ist zu vermeiden.
■ Bei Kühlschränken mit automatischen Eismachern ist der Kontakt mit beweglichen Teilen der Ausgabevorrichtung oder mit dem Heizelement am Boden des Eismachers zu vermeiden. Finger und Hande sind von dem automatischen Eismachergetriebe fern zu halten, solange der Kühlschrank angeschlossen ist.

Der Fismacher muss von einem Fachtechniker eingebaut werden.
Finger von den Klemmstellen fernhalten. Zwischenräume zwischen den Turen und den Turen oder Wänden der Schäänke sind schr schmal. Beim Schliessen der Tür vorsichtig sein, wenn Kinder in der Nähe sind.
Stecker abziehen ehe der Kuhlschrank gereinigt oder repariert werden soll.

WICHTIG: Wir empfehlen, das Wartungsarbeiten von einem Fachtechniker verrichten werden.

Stecker abziehen ehe eine Gluhbirne ersetzt wird, damit Kontakt mit unter Strohm stehendem Gluhfaden vermeiden wird. Durchgebrannte Gluhbirnen konnen beim Ersetzen brechen.

Wichtig: Strom zu den Glühbirnen wird nicht unterbrochen, indem man die Kontrollen auf NULL oder AUS stellen!

Vollkommen aufgetaute Nahrungsmittel nicht wieder frieren.
CustomCool™ Tablett nach auftauen der Nahrungsmittel saubern.

GEFAHR! EINSPERRGEFAHR FÜR KINDER

ORDNUNGSGEMÄSSE ENTSORGUNG DES KÜHLSCHRANKES

Kinder ersticken und schliessen sich nach wie vor in Kuhlschranken ein. Alte und abgestellte Kuhlschranke sind gefährlich, selbst wenn sie nur für ein paar Tage da stehen. Falls Sie einen Kuhlschrank entsorgen, werden Sie gebeten die folgenden Anleitungen zu verfolgen, damit halten Sie einen Unfall zu vermeiden.

Verfolgend Sie die folgenden Schritte ehe Sie den Kuhlschrank oder Tiefkuhltruhe entsorgen:

Turen entfermen und separat entsorgen.
Regale nicht entfernen, damit Kinder nicht in den Innenaum passen.
Etwaige Schlosser unbrauchbar machen.

Kuhlmittel

Alle Kuhlprodukte enthalten Kuhlmittel, die vor der Entsorgung des Produkts laut bundesweiter Vorschriften entfernt werden müssen. Wenn Sie ein altes Kuhlmittelprodukt beseitigen möchten, setzen Sie sich mit der Firma in Verbindung, die mit der Entsorgung beauftragt wurde, und halten Sie sich entsprechend beraten.

WARNUNG!

ELEKTRISCHER ANSCHLUSS

Die Anschlusschnur für diese Gerät hat einen Schutzkontakt, der in eine geerdtet Steckdose passt, damit die Gefahr eines elektrischen Schlages von dieserm Gerät reduziert wird.

Steckdose und Stromkreis von einem

Elektrofachman auf Erdungsschutz prufen setzen.

Sie sind damit verantwortlich eine Steckdose ohne Erdanschluss ersetzen zu halten.

Der Kuhlschrank soll seine eigene Steckdose haben. Damit ist die Beste

Leistungsfähigkeit garantiert und andere elektrische Leitungen im Haus sind nicht

überlastet, was zu Feuergefahr führen kann, Genaue Spannung- und Wattzahlen und Frequenz sind auf dem Leistungsschild angegeben. Sollte der Stecker nicht in den Wandstecker passen, so muss der Stecker ersetzt werden.

Vor Gebrauch
sicherstellen,
dasStecker geerdet ist.

geerdeter Stecker.

WICHTIG! Elektrische Stecker und Leitungen sollen nur von Fachleuten ersetzt werden. In einigen Ländern ist das Ersetzen von Steckern und Leitungen nur von Fachleuten erlaubt.

Sollte die Anschlussleitung beschädigt sein, so muss sie zur Vermeidung von Gefahren von einem Fachmann ersetzt werden.

Ziehen Sie den Stecker nie ab, indem Sie an der Kabelziehen. Stecker fest in der Hand halten und aus der Steckdoseziehen.

Alle Anschlussleitungen, die beschädigt oder ausgefranst sind, müssen sofort ersetzt werden. Benutzen Sie nie Anschlussleitungen, die rissig oder abgenutzt sind.

Sollten Sie den Kuhlschrank von der Wand entferen, ist aruf zu achten nicht über die Anschlussleitung zu rolten oder sie sonst zu beschädigen.

Ersatz des Hauptleitungsanschlusses

Muss der Hauptleitungsanschluss an Ihr Kühlschrank ersetzt werden, so muss er mit einer Hauptleitung, die Sie von Ihr hem Handler erhalten, ersetzt werden. Der Ersatz erfolgt zu ihren Kosten, falls Sie den Schaden verursacht haben.

Der Kühlschrank muss so stehen, damit der Stecker leicht erreichenbar ist.

SICHERHEITSINFORMATION SORGFAELTIG LESEN UND VERFOLGEN

ANLEITUNGEN VERWAHREN

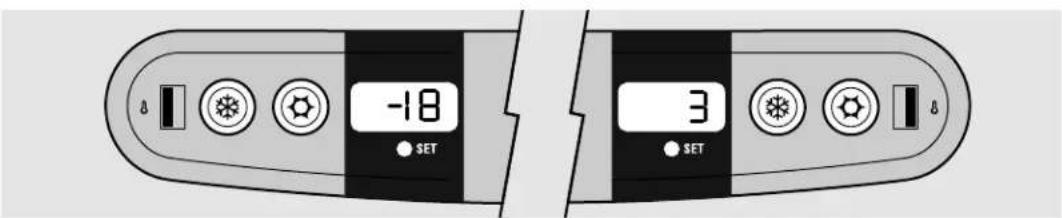

Die Temperaturregler sind vom Hersteller auf 3 C für den Kühlschrank und -18 C für das Gefrierfach eingestellt. Erlauben Sie 24 Stunden bis die empfohlenen Temperaturen erreicht sind.

Die Temperaturregler können die eingestellte (SET) Temperatur und die eigentliche Temperatur anzeigen. Je nach Gebrauch- und Bedienungsbedingungen kann die eigentliche Temperatur leicht von der eingestellen (SET) Temperatur schwanken.

Einen oder andere Regler auf NULL (0) zu stellen unterbricht die Kuhlung im Kuhlschrank und Gefrierfach, aber es stellt die Stromversorgung nicht ab.

BEMERKUNG: Zum Versand werden die Temperaturregler mit einer Schutzschicht versehen. Nach der Installation wird die Schutzschicht entfern.

Temperatur wird eingestellt, indem + oder - gedrückt werden. Das SET Licht leuchtet auf and zeigt die Temperatur an. Zur Änderung der Temperatur wird + oder minus gedrückt, bis die gewünschte Tempatur erreicht ist. Die Temperaturen im Kühlschrank können zwischen 1 C und 7 C und die Gefrierfachtemperaturen zwischen -21 C und -14 C eingestellt werden.

Sobald die gewünschte Temperatur erreicht ist, zeit der Temperaturanzeiger nach 5 Sekunden wieder die eigentliche Temperatur im Kuhlschrank und Gefrierfach an. Nach jeder Einstellung braucht der Kuhlschrank 24 Stunden, um die eingestellte Temperatur zu erreichen.

Das Kühlsystem wird abgestellt, indem + für den Kühlschrank oder das Gefrierfach auf 0 (NULL) gestellt wird (aus). Das System wird wieder angestellt, indem - für den Kühlschrank oder das Gefrierfach gedrück wird. Das SET Licht leucht auf der jeweiligen Seite auf. Danach wird - wieder gedrückt (auf der Scite, wo das SET Licht an ist) und die Temperatur liegt auf -18 C für das Gefrierfach und 3 C für den Kühlschrank. Sind eine oder beiden Regler auf 0 (NULL) gestellt, so wird die Kuhlung unterbrochen, aber die Stromversorgung ist nicht unterbrochen.

Raumtemperaturgrenzen

Der Kuhlschrank ist für eine bestimmte Temperaturklasse, die auf dem Leistungsschild angegeben ist, bestimmt.

Temperaturklasse	Symbol	RaumtemperaturMaximum Minimum
Erweiterte Temperatur SN 32	C 10 C
Temperatur N 32	C 16 C
Subtropisch ST 38	C 18 C
Tropisch	T 43 C	18 C

BEMERKUNG: Die interne Temperatur wird durch Faktoren, wie Stehplatz, Raumtemperatur und Anzahl der Türoeffnungen beeinfusst. Temperaturregler, falls durch diese Faktoren erforderlich, nachstellen.

Temperaturregler.

Die Temperaturregler werden vom Hersteller für den Kühlschrank und das Gefrierfach auf 5 eingestellt. Erlauben Sie 24 Stunden, bis die eingestellte Temperatur erreicht ist.

Mehrere Nachstellungen können erforderlich sein. Erlauben Sie jegesmal 24 Stunden, bis die gewünschte Temperatur erreicht ist.

Einen oder beiden Regler auf NULL (0) zu stellen unterbricht die Kuhlung im Kuhlschrank und Gefrierfach, aber es stellt die Stromversorgung nicht ab.

Der Temperaturregler kann auf Wunsch und je nach Bedienungsbedingungen und Gebrauch nachgestellt werden.

BEMERKUNG: Zum Versand werden die Temperaturregler mit einer Schutzschicht versehen. Nach der Installation wird die Schutzschicht entfernt.

Raumtemperaturgrenzen

Der Kuhlschrank ist für eine bestimmte Temperaturklasse, die auf dem Leistungsschild angegeben ist, bestimmt.

Temperaturklasse	Symbol	RaumtemperaturMaximum Minimum
Erweiterte Temperatur SN 32	C 10 C
Temperatur N 32	C 16 C
Subtropisch ST 38	C 18 C
Tropisch T 43 C 18	C

BEMERKUNG: Die interne Temperatur wird durch Faktoren, wie Stehplatz, Raumtemperatur und Anzahl der Tüffungen beeinflussst. Temperaturregler, falls durch diese Faktoren erforderlich, nachstellen.

Temperaturregler.

FREEZER

FRESH FOOD

Die Temperaturregler werden vom Hersteller für den Kühlschrank und das Gefrierfach auf 5 eingestellt. Erlauben Sie 24 Stunden, bis die eingestellte Temperatur erreicht ist.

Mehrere Nachstellungen können erforderlich sein. Erlauben Sie{jedesmal 24 Stunden, bis die gewünschte Temperatur erreicht ist.

Einen oder beiden Regler auf NULL (0) zu stellen unterbricht die Kuhlung im Kuhlschrank und Gefrierfach, aber es stellt die Stromversorgung nicht ab.

Der Temperaturregler kann auf Wunsch und je nach Bedienungsbedingungen und Gebrauch nachgestellt werden.

BEMERKUNG: Zum Versand werden die Temperaturregler mit einer Schutzschicht versehen. Nach der Installation wird die Schutzschicht entfernt.

Raumtemperaturgrenzen

Der Kuhlschrank ist für eine bestimmte Temperaturklasse, die auf dem Leistungsschild angegeben ist, bestimmt.

Temperaturklasse	Symbol	RaumtemperaturMaximum Minimum
Erweiterte Temperatur SN 32	C 10 C
Temperatur N 32	C 16 C
Subtropisch ST	38 C 18	C
Tropisch	T 43 C	18 C

BEMERKUNG: Die interne Temperatur wird durch Faktoren, wie Stehplatz, Raumtemperatur und Anzahl der Tüffungen beeinfusst. Temperaturregler, falls durch diese Faktoren erforderlich, nachstellen.

TurboCool.

Wirkungsweise

TurboCool kuhlt den Innenraum des Kuhlschrankes schneller, damit die Lebensmittle schneller gekühlt werden. TurboCool wird benutzt, wenn große Mengen Essware dem Kuhlschrank beigefugt werden, oder Essware, die länger Raumtempurtur ausgesetzt war, oder wenn warmer Essensreste im Kuhlschrank gelagert werden. TurboCool kann auch benutzt werden, wenn der Kuhlschrank langere Zeit abgestellt war.

Bei Betatigung lauf der Kompressor sofort und der Ventilator lauf an und aus mit hoher Gechwindigkeit fur 8 Stunden. Der Kompressor lauf bis der Kuhlschrank auf etwa 1 C gekühlt ist, danach lauf er um die Temperatur konstant zu halten. Nach 8 Stunde, oder sobald TurboCool gedrückt wird, Goes der Kuhlschrank wieder auf die ursprüngliche Temperatur zurück.

Bedienungsweise

TurboCool drücken. Die TurboCool-Anzeigelampe schaltet sich ein.

Nachdem TurboCool abgestellt ist, die TurboCool-Anzeigelampe schaltet sich aus.

BEMERKUNGEN: Die Temperatur im Kühlschrank kann nicht geändert werden, wenn TurboCool lauft.

Die Temperatur im Gefrierfach ist unabhängig von TurboCool.

Der Ventilator lauft bei TurboCool Betrieb weiter, wenn die Tur geoffnet wird.

Wirkungsweise

CustomCool™ besteht aus einem System von Dampfern, einem Ventilator, einem Temperaturthermostat und einem Heizer. Je nach der gewünschten Funktion kuhl das System sehr Schnell, taut Essware auf oder das Fach wird auf einer bestimmen Temperatur gehalten.

Das Fach hat eine feste Abdeckung, damit die Temperatur im Kühlschrank nicht beeinflusst wird.

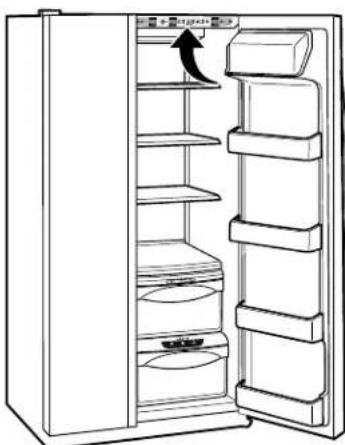

Die Regler fur diese Fach befinden sich oben im Kuhlschrank geben den Temperaturreglern.

ExpressThaw™

ExpressChill™

Bedienungsweise

Fach leer machen. Kuhl/Auftautablett in das Fach legen mit der Metallseite nach unten zum kühlen und mit der Metallseite nach oben zum auftauen von Essware. Essware auf das Tablett legen und Fach schliessen.
ExpressThaw™, ExpressChill™

oder SelectTemp Weihlen. Das SET Licht leuchtet auf. Knopf drucken bis die gewünschte Einstellung aufleuchtet. Die Tafel zeitt die besten Werte an.

Zum Abstellen einer Wahl wird der Knopf gedrückt bis die Anzeige ausgicht.
Bei ExpressThaw "und ExpressChill" wird die abgelaufene Zeit angezeigt.

Nach Beendung von ExpressThaw geh das Fach auf MEAT (Fleisch) Temperatur (-1 C) zurück und halt aufgetaute Essware bis zum Gebrauch kuhl.
Die Anzeige der eigentlichen Temperatur im CustomCool Fach kann je nach Gebrauch weniger von der SET Temperatur schwanken.

BEMERKUNG: Zur Sicherheit wird empfohlen Essware, die im ExpressThaw™ Fach aufgehoben wird, in Plastikfolie eingepackt. Dadurch bleibt die Frische der Essware erhalten und sie taut Schneller auf.

CustomCool™ Tabellen

BEMERKUNG: Ergebnisse sind von der Art der Verpackung, Ausgangstemperatur und Art der Essware abhängig.

ExpressThaw

ExpressChill

SelectTemp

0.25kg (4 Stunden)

Hackfleisch (0.25kg)
Einzeln eingepacktes Filet Mignon (0.25kg)

0.50 kg (8 Stunden)

Geflugeibrust (0.5kg)
Hackflisch (0.5 kg)
Stcak (0.5kg)

1.0 kg (10 Stunden)

Geflglbrus (1.0kg)
Hackfleisch (1.0kg)
Steak (1.0kg)

1.50kg (12 Stunden)

Geflugelbrus (1.50kg)
Hackfleisch (1.50kg)
Steak (1.50kg)

15 Minutes

1 Getrankdose (355ml)
2kleine Saftdosen (jeweils 175 - 240ml

30 Minutes

2 bis 6 Getankedosen (jeweils 355ml
Pastikflaschen, jewcils 590 ml
4 bis 6kleine Saftdosen (175-240 ml)
3 Saftbehälter in Folie
Wein (750 ml Flasche)

45 Minutes

2Liter Getrank
1.9 Liter Saft
1 Paket Gelatine

Zitrusfrüchte (6 C)

Apfelsinen, Zitronen, Limonen, Ananas, Melone
Bohnen, Gurken, Tomaten, Paprikaschoten, Auberginen, Kürbis Gemüseinstellung (1 C)

Erdbeeren, Himbeeren, Kiwifrucht, Birnen, Kirschen, Brombeeren, Trauben, Pflaumen, Nektarinen, Apfel
Spargel, Brokkoli, Mais, Pilze, Spinat, Blumenkohl, Grunkohl, grüne Zwickel, rote Becte, Zwickel

Fleischeinstellung (-1 C)

Rohces Fleisch, Fisch und Geflügel

Obere Seite der Patrone aufrecht in die Fassung stellen und langsam nach rechts drehen.

Wasserfilter Patrone

(an bestimten Modellen)

Die Wasserfilter Patrone befindet sich hinter in der oberen rechten Seite im Kühlschrank.

Ersetzen des Filters

Ein Licht an der Patrone zeigt an, wenn der Filter ersetzt werden muss. Das Licht leuchtet orange, wenn der Filter bald ersetzt werden muss.

Bei einem roten Licht, oder wenn die Wassermenge zum Wasserverteiler oder zum Eismacher weniger wird, muss der Filter ersetzt werden.

Einbau der Filterpatrone

Zum Ersatz der Patrone wird zuerst die alte Patrone entfern, indem man sie leicht nach links dreht. Patrone nicht nach untenziehen. Etwas Wasser entweicht.
Die neue Patrone mit Wasser vom Wasserhahn fullen, damit der Filter sofort nach Einbau Funktioniert.
Die Pfeile auf der Patrone und der Patronenfassung具有良好 richten. Oberseite der neuen Patrone aufrecht in die Fassung einfahren. Nicht von unter eindrücken.

Langsam nach rechts dreiben, bis die Filterpatrone fest sitzt. NICTZ ZU FEST DREHEN. Die Patrone hebt sich selbst in the richtige Lage. Die Patrone kann etwas eine 1/4 Drehung machen.

Wasser vom Verteiler 3 Minuten laufen lessen (etwa 6 Liter), um das System von Luftblasen zu befren.
5 RESET WATER FILTER Knopf am Vertciler 3 Sekunfen drucken.

BEMERKUNG: Bei neuen Filterpatronen kommt es vor, dass das Wasser aus dem Wasserverteiler spritzt.

Filter Umgehungsstöpsel

Wenn die Fassung leer ist, muss der Stöpsel sightbar sein. Ohne eine Filterpatrone oder Stöpsel laufen der Wasserverteiler und der Eismacher nicht.

Ersatzfilter:

Ersatzfilter konnen beim ortlichen Handler bestellt werden.

Ist die Tur nur teilweise offen, so schliesst sie sich automatisch.
Tur bleibt offen, wenn sie weiter als die Stop Position geöffnet ist.

Kuhlschranktären

Die Kühlschrankturen fuhlen sich viellich untgewohnt an. Durch das besondere Öffnungs/Schliessungsmerkmal schliessen sich die Turen fest und damit.

Beim Öffen der Tur merkt man eine Stop Position. Wird die Tur weiter als die Stop Position geöffnet, so bleibt die Tur offen stehen, damit der Kühlschrank ein-oder ausgeräumt werden kann. Ist die Tur nur teilweise offen, so schliesst sie sich automatisch.

Der Wunderstand der Stop Position wird weniger, wenn die Tur mit Essware bcladen ist.

Regale und Behälter.

Je nach Modell unterschiedlich.

Kuhlschrankfach

Kuhlschrankkippfach

Kühlschrank Turbehälter und Gefrierfach Aufkippbehälter

Grosse Behälter

Die grösseren Beñalter in der Tur und die Kippbeñalter im Gefrierfach sind verstelltbar.

Zur Entfernung: Behalter von vorne anheiten und entfernen.

Ersatz oder Verstellung: Rückseite der Behälter in das Profil in der Tur einsetzen. Behälter von vorne eindrücken. Die Behälter Schnappen ein.

Kleine Behalter

Entfernung: Behalter von vorne anheben und entfernen.

Ersatz: Behalter von oben auf das Profil in der Turt setzen. Behalter eindrücken, bis er einrastet.

Die Passteile verhindern das Umkippen und Verrutschen von kleinen Teilen, die sich im Behälter befinden. Das Passteil kann mit einem Finger hin und her geschoben werden.

Flaschenhalterung

Die Flaschenhalterungen sind verstelltbar und vermeiden das Umkippen von hohen Behältern.

Entfernung: Halterung von vorne anheiten und entfern.

Erstaz oder Verstellung: Rückseite der Halterung auf dem Profil in der Tur aufsetzen. Halterung von vorne eindrücken.

Lasche drucken und Regal nach vorneziehen.

Herausziehbares, rutschfestes Regal

Mit dem Herausziehbarem, rutschfestem Regal konnen Gegenstände von hinten nach vorne gerrückt werden. Die besondere Kante verhindert das Überlaufen von Verschütteten auf unsere Regale.

Enternung:

Regal Herausziehen, bis es den Stop erreicht, danach auf die Lasche drücken und das Regal Herausziehen.

Ersatz oder Verstellung:

Regal auf der Laufschiene einschieben. Das Regal kann bewegt werden, wenn die Tur 90

QuickSpaceTM Regal

These Regal kann zur Hälfte in sich selbst geschoben werden, damit grössere Gegenstände auf dem unteren Regal untergebracht werden können.

Das Regal kann wie das herauszichbare, rutschfeste Regal entfernt oder ersetzt werden.

oder mehr geöffnet ist. Zum Verstellen wird das Regal über den Stop hinweg geschoben und nach unten schraeg gestellt. Regal auf die gewünschte Position schieben, mit der Laufschiene gleichstellen und einschieben.

Regal muss vollkommen eingeschoben sein, ehe die Tur geschlossen werden kann.

In einigen Modellen kann diese Regal nicht in dieunte Position angebracht werden.

Entfernbares Getränkegestell

Das Getränkegestell halt liegende Flaschen. Es kan an jedem entfernbaren Regal angebracht werden.

Zum Einbau:

Den grossen Teil der Schlitze oben auf dem Regal mit den Laschen unter dem Regal vereinbaren.
Gestell einschieben, damit es einrastet.

Wein-/Getränkegestell in Tur (bei manchen Modellen)

Dieses Gestell nimmt bis zu 5 Dosen, eine Flasche Wein oder eine 2-I-Flasche Limonade auf.

Das Gestell wird an den Seiten des Butterfachs aufgeschängt.

Ausbauen:

Wein-/Gtränkegestell leeren.
Die Unterseite des Butterfachs festhalten, das Vorderteil gerade nach oben und dann heraushecen.
Zum Abnehmer des Gestells vom Butterfach die seitlichen Drahte des Gestells aus den Lochern auf jeder Seite des Butterfachs herausziehen.

Einbauen:

Gestell wieder an den Seiten des Fachs befestigen.
Dic Rückseite des Gestells in die geformten Stützen an der Tur einfahren. Dann auf de Vorderseite des Gestells drucken. Das Gestell rastet ein.

Nicht in allen Modellen.

Gefrierfach-Körbe

Zur Enternung werden die Körbe vollkommen nach hinten geschoben. Anheben, bis die Stifte hinten frei sind. Ganzen Korb anheben und entfernen.

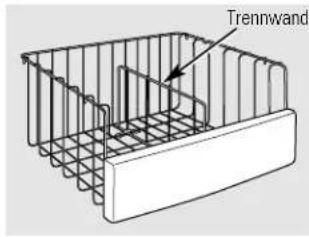

Die Trennwand teilt den Korb, damit better Pakete verteil werden koennen. Für grösserer Pakete wird die Trennwand flach gefaltet.

Korb muss vollkommen eingeschoben werden, ehe die Tur geschlossen werden kann.

WARNING: Werden die Körbe nicht benutzt, so kommt es zu schlechteren Ergebnissen. Es kommt zu einer schlechten Temperaturverteilung, da die Luft im Gefrierfach schlecht umlaufen kann, wenn Gegenstände ohne Korb aufbewährt werden.

Gefrierfach-Körbe

Zum Entfernben bis zur oberen Position schieben, Vorderseite über die Stop Position haben und hersausheiten.

Korb muss vollkommen eingeschoben werden, ehe die Tur geschlossen werden kann.

WARNING: Werden die Körbe nicht benutzt, so kommt es zu schlechteren Ergebnissen. Es kommt zu einer schlechten Temperaturverteilung, da die Luft im Gefrierfach schlecht umlaufen kann, wenn Gegenstände ohne Korb aufbewahrt werden.

Herasuschiebbare Gefrierfach-Regale

Zur Entermung wird das Regal bis zur Stop Position herausgezogen, danach wird über die vordere Stop Position gehoben und entfernt.

Korb muss vollkommen eingeschoben werden, ehe die Tur geschlossen werden kann.

Feste Gefrierfachregale

Es gibt zwei Typen fester Gefrierfachregale.

Ausbauen dieses Regaltypes:

Das Regal an der linken Seite hochheiten.
Das Regal herausziehen.

Ausbauen dieses Regaltypes:

Die linke Seite des Regals hochheiten und es nach links in die Mitte der Regalstützen schieren.
Die rechte Seite des Regals nach oben und aus den Regalstätzen heraus drehen.

Beladung des Gefrierfachs

Päckchen werden so auf die Regale gestapelt, damit zwischen den Päckchen weniger stens 15mm Freiraum besteht und 15 bis 25mm Zwischenraum zwischen dem oberen Päckchen und dem Regal oder Korb. Päckchen dürfen länger sein als das Regal, müssen aber 15mm von der Tur entfernt bleiben.

Essware, die gefroren werden soll, wird nicht direkt in Kontakt mit schon gefrorenen Packchen gebracht. Soll jeder Tag Essware gefroren werden, so kann es notwendig werden die Mengen zu reduzieren.

Soll cine grosserer Menge Essware gefroren werden, wird der Regler auf die kalteste Temperatur gestellt. Sobald die Packchen gefroren sind, wird die Temperatur wieder auf die Normaltemperatur gestellt.

Essware friert am schnellsten auf den mittleren Regalen und langsamer in den Turfachern.

Essmittel aus der Tiefkuhltrufe)dürfen nicht länger als das empfohlene Datum verwahrt werden.
Sollte der Strom für langere Zeit ausfallen, oder falls das Kuhlsystem ausfält, werden die Türen nur wenn unbedingt nötig, geöffnet.
Die Facher in der Tur, die mit zwei Sternen gekennzeichnet sind, eigenen sich nur fur vorher gefrorene Essware.

Sprudelgetränke sollen nicht im Gefrierfach untergebracht werden.

GefrierfachNutzleistung

Kuhlschrank/Gefrierfach haben eine insgesamte

Die Nennleistung für das Gefrierfach wird gemäss dem ISO 8561 STANDARD BEWERTET UND WIRD NACHFOLGEND BESCHRIEBEN:

CODE	GEFRIER-LASTTEMPERATUR ESSWARENTEMPERATUR
*	Unter -6 C
**	Unter -12 C
*** oder ***	Unter -18 C

Dieser Standard erlaubt eine ** Bewertung fur diese begrenzten Gebiete:

Modelle Position der Gefrierfachregale
21, 23 Unter	Gefrierfachkorb und andere 2 Türegale, oberes Regal der Gefrierfachtür.
25 Regal über	Eisbehälter, oberes Regal der Gefrierfachtür und andere 2 Türegale.
27 Regal über	Eisbehälter, oberes Regal der Gefrierfachtür und andere 2 Türegale.
29 Unterc 2	Regale der Gefrierfachtür.
23 OHNF SPENDER	Oberes Regal der Gefrierfachtür.
23 VERTEILER FÜR WURFEL- U. ZERKLEINERTES EIS	Untere 3 Türegale.

Kuhlhaltefacher und Schubladen.

Nicht in allen Modellen.

Obst- und Gemüseflicher

Angesammeltes Wasser in der Schublade muss trocken gewischt werden.

In einigen Modellen hat die unterste Schublade eine Abdeckung, die zusückgeht, wenn die Schublade aufgemacht wird. Damit hat die Schublade Zugriff. Beim Schliessen der Schublade goes the Abdeckung in the Original position zurück.

Verstellbare Kuhlhaltefacher mit Feuchtigkeitskontrolle

Der Regler wird ganz nach rechts auf die IIIGH Position geschoben, damit die für die meisten Gemüse empfohlene Feuchtigkeit möglich ist.

Regler ganz auf die LOW Position schieben für niedrigere Feuchtigkeit zum Aufbewahren von Obst.

Verstellbares Fleischfach

Das verstellbare Fleischfach hat eine separate Kalluftzufuhr von dem Gefrierfach.

Der verstellbare Temperaturregler bestimmte die Luftzufuhr vom ClimateControl.

Regler auf die kalteste Position bringen zum Aufbewahren von Fleisch.

Wird der Regler auf COLD gestellt, so hat das Fach normale Kuhlschrank-Temperatur und dient zusätzlich zum Aufbewahren von Gemüse. Die Kalluftzufuhr ist abgestellt. Zwischen diesen beiden Werten kann die Temperatur geregelt werden.

Kuhlhaltefach.

Nicht in allen Modellen.

Kuhlhaltefach ausbauen

Die oberen Kuhlhaltefacher konnen nicht entfern werden, indem die Schublade gerade Herausgezogen und über die Stop-Position gehoben wird.

Sollte es aus Platzgründen nicht möglich sein, die Schublade zu entfern, so wird empfohlen, zuerst die Facher in der Tur zu entfern. Sollte das nicht ausreichen, so muss der Kühlschrank nach vorne gerollt werden, bis sich die Tur so welt öffnet, dass sie Schubladen herausgezogen werden konnen. In manchen Fälle muss der Kühlschrank beim Herausrollen nach links oder rechts geschoben werden.

Ausbau den unteren Kuhlhaltefachs:

Die Schublade bis zur Stop-Position herausziehen.

Die Vorderseite der Schublade nach oben und aus dem Drahthalter hcausheben.

Die Rückseite der Schublade nach oben und hereus haben.

Einbau den unteren Kuhlhaltefachs:

Die Rückseite der Schublade in den Drahthalter positionieren, damit darauf achten, dass der Drahthalter in die Rillen auf der Rückseite der Schale passst.
Die Vorderseite der Schublade in den Drahthalter absenken.
Die Unterseite des Drahtalters nach vorneziehen, bis der Draht in die Rille an der Unterseite der Schublade cinrastet.

Draht in die Rille einrasten lassen.

In einem neuen Kühlschrank kann es 12 bis 24 Stunden dauern, bis Eis gemacht wird.

Oberes Regal Herausziehen und zum Zugriff in den Eismacher entfernen. Regal immer ersetzen. Das Regal kann zur Speicherung benutzt werden.

Automatischer Eismacher

Der Eismacher stellt 7 Eiwurfel während einem Zyklus her, etwa 100 bis 130 Eiwurfel in 24 Stunden, abhängend von der Temperatur im Gefrierfach, Raumtemperatur und Bedienungsbedingungen.

Zugriff zu dem Eismacher: Das Regal über der Eisschublade Herausziehen. Regal muss immer ersetzt werden.

Wird der Kuhlschrank in Betrieb genommen che die Wasserleitung zum Eismacher angeschlossen ist, dann muss der Leistungsschalter auf 0 gestellt sein.

Sobald das Wasser angeschlossen ist, wird der Schalter auf die I position gestellt.

Man hort ein Gerausch, jedesmal wenn der Eismacher mit Wasser füllt.

Der Eismacher fift mit Wasser, wenn er auf unter -10C gekühlt ist. In einem neuen Kuhlschrank kann es 12 bis 24 Stunden dauern, bis Eis gemacht wird.

Es wird empfohlen die ersten Eiswürfel wegzuwerfen, bis das Wasser in der Leitung klar ist.

Esistdaraufzuchten,dassnichtsimdem Fuhlerarmstorendeingreift.

Der Eismacher stelt kein Eis her, wenn der Behalter bis zum Fuhlerarm voll ist. Eiswurfel kleben manchmal zusammen.

Wird nicht viel Eis benutzt, so werden die Würfel trübe, schrumpfen und verlieren Geschmack.

Sollten Eiswurfel im Eismacher zusammenleben, leuchtet das grüne Licht am Schalter auf. Eiswurfel mussen entfernt werden und der Schalter wird auf die 0 Position gestellt. Danach wird der Schalter auf I gestellt und neues Eis wird hergestellt. Wenn der Eismacher abgestellt war, dauert es 45 Minuten bis der Eismacher wieder anlauft.

BEMERKUNG: Bei niedrigem Wasserdruck kommt es vor, das der Eismacher mehrere Zyklen durchaft, bis ein Behälter Eis vorhanden ist.

WARNUNG!

Nur an

Drinkwasserleitung anschliessen. Der Eismacher muss von einem Fachtechniker angeschlossen werden.

Eisschublade

Schublade aufziehen, um Eis zu entfern.

Zum Entfern der Schublade wird sie herausgezogen und über die Stop Position gehoben.

Benutzung des Verteilers

Man wahlz ZERKLEINERTES EIS, EISWÜRFEL Oder WASSER

Glas leicht gegen den Verteilerarm drucken.

Das Abtopfregal hat keinen Abfluss. Regal und Grill oft saubern.

Sollte anfangs kein Wasser laufen, kann es sein, dass die Leitung mit Luft gefüllt ist. Arm für mindestens zwei Minuten drücken, damit die Luft entweichen kann, und das System kan sich mit Wasser fällen. Zur Reinigung der Leitung sollte man die ersten 6 Gläser Wasser nicht benutzen.

VORSICHT: Finger von der Eiszerkleinerungsöffnung fernhalten.

Verteiler Verschluss (an bestimmten Modellen)

Verschlussregler fur drei Sekunden zum Verriegeln des VERTEILERS drucken. Zum Aufschiessen wird der Knopf drei Sekunden gedrückt.

Verteilerlicht (an bestimmten Modellen)

Dieser Knopf stelt das Nachtlicht an und aus. Das Licht Goes much an, wenn der Verteilerarm gedruckt wird. Die Birne wird mit einer 6 Watt 12V Birne ersetzt.

Turalarm (an bestimmten Modellen)

Zum Einstellen des Alarms wird der Knopf gedrückt bis das Anzeigelicht aufleucht. Thiser Alarm sagt an, wenn die Tur für mehr als 3 Minuten offen shit. Das Licht shit aus, sobald die Tur geschlossen wird.

Wichtiges über den Verteiler

Das Eisfach ist nur für im Gefrierfach hergestelltes Eis gedacht. Andere Eissorten halten sich nicht zerkleinern.
Glas nicht voll mit Eis füssen und schmale Glaser vermeiden. Gestautes Eis kann zusammenfrieren. Der Eisstau wird mit einem Holzloffel zerkleinert.
Getranke und Esswaren sollen nicht in der Eischublade gekühlt werden. Dosen, Flaschen oder Packungen konnen eine Stauung im Eismacher oder an der Schnecke verursachen.
Glas nahe an die Öffnung halten ohne die Öffnung zu berühren, damit das Eis in das Glas fällt.

Sollen EISWURFEL gefelert werden, kommt manchmal etwas zerkleinertes Eis mit. Eiswurfel gelangen manchmal in den Brecher.
Nach der Ausgabe von zerkleinertem Eis tropfct etwas Wasser von dem Verteiler.
Manchmal bildet sich Schnee auf der Tur in dem Eisverteiler. Das ist normal und kommt meistens vor, wenn ofters zerkleinertes Eis benutzt wird. Der Schnee verdunstet von selbst.

VORSICHT: Produkte, wie Wassereis sollen nicht zu kalt verzehrt werden.

Eisschublade an Verteilermodellen

Entfermung:

Eismacher Schalter auf 0 stellen (OFF). Schublade Herausziehen und über die Stop Position haben.

Ersetzen:

Schublade fest einschienen. Solle tne nicht vollkommen passen, so wird der Antriebsregler 1/4 Runde gedreht. Danach wird die Schublade fest eingeschoben.

Pflege und Reinigung des Kühlschranks.

Reinigung des Abtropfregals

Das Fach unter dem Verteiler und das Gitter trocken wischen. Flecken mit etwas Essig entfernen. Weichen setzen, bis der Flecken sich entfernen lasst.

Tügriffe und Zierleisten. Mit feuchtem Lappen und Seifenwasser reinigen, danach trocken wischen.

Abtopfach
Entfernung des Arms (an bestimmten Modellen)

Verteilerarm (an bestimmten Modellen). Tır zum Gefrierfach öffnen, damit beim reinigen des Verteilerarms kein Eiswasser ausgeschenkt wird. An Modellen mit einem Verteilerarm, kann der Arm zum reinigen entfern werden. Der Arm wird von der Rückseite des Verteilers abgenommen. Arm mit warmem Wasser und Natriumbikarbonat reinigen (etwa 15 ml Natriumbikarbonat und 1 Liter Wasser). Absprülen und trocknen. Zum Ersetzen wird der Rand des Arms in die Rillen auf der Rückseite des Verteilers gedrückt. Es ist darauf zu achten, dass der Arm hinter dem Kragen des Verteilers sitzt.

Aussenheit sauber halten. Wachs oder Spülmittel mit einem weichen Tuch auftragen. Trocknen und mit einem weichen Tuch polieren.

Kühlschrank nicht mit einem Spültuch oder nassem Tuch saubern. Anstrich kann beschädigt werden. Scharfe Putzmittel und Bleichmittel sind zu vermeiden, das sie den Anstrich beschädigen.

Reinigung der Innenseite

Zur Verhinderung von Gerüchen jeweils einen offenen Behalter Natriumbikarbonat in den Kühlschrank und das Gefrierfach stellen.

Nicht empfohlene Reinigungsmittel sind zu vermeiden, besonder Mittel, die Erdoeldestill enthalten, das sie die Innenseite beschädigten konnen.

Stecker vor der Reinigung der Innenseite abziehen.
Solle das nicht möglich sein, wischt man mit besondere Sorgfalt um Schalter, Lichter und Regler.

Man benutz warmes Wasser mit 15 ml Natriumbikarbonat zu einem Liter Wasser. Das reinigt und beseitigt Gerüche. Nachwischen und trocknen.

Kalte Glasregale nicht mit heissem Wasser putzen, da sie möglicherweise platzen können. Mit Glasregalen ist vorsichtig umzugehen. Durch Anschlagen kann das Glas zersplttern.

Plastikteile aus dem Kuhlschrank sollen nicht in der Spulmaschine gewaschen werden.

Das Kuhl/Auftautablett ist spulmaschinenfest.

Pflege und Reinigung des Kühlschranks.

	Hinter dem Kühlschrank Kühlschrank sorgtPaltig von der Wand abrücken. Dabei ist darauf zu achtenden, dass der Fussbodenbelag nicht beschädigt wird. Kühlschrank wurde Herausziehen und wurde wieder zureckschieben. Seitliche Bewegung kann den Fussboden und den Kühlschrank beschädigen.	Beim Zurückschieben ist darauf zu achtenden, dass die Anschlusschnur und die Wasserleitung zum Eismacher nicht beschädigt werden.
	Ferienvorbereitungen Für lange Ferien oder Abwesenheit wird der Kühlschrank leer geräumt und abgestellt. Innenseite mit 15 ml Natriumbikarbonat und 1 Liter Wasser reinigen. Tur offen davon. Eismacherschalter auf die 0 Position setzen und Wasserleitung abstellen.	Sollete die Temperatur unter den Gefrierpunkt fallen, wird empfehlen das Wassersystem von einem Fachtechniker leeren zu davon, damit kein Wasserschaden entstehen.
	Umzug Alle Regale und Schubladen mit Klebstreifen festsichern zur Vermeidung von Schaden. Wird ein Handwagen benutzten, damit der Kühlschrank nicht von hinten oder vornegen den Wagen gestellt werden. Dadurch kann der Kühlschrank beschädigt werden. Kühlschrank immer von der Seite transportieren. Kühlschrank muss immer aufrecht stehen.

Der Stromkreis wird nicht unterbrochen, wenn der Regler auf 0 (OFF) staat.

Kuhlschrankfach - oberes Licht

Kuhlschrank Stecker abziehen.
Die Birnen befinden sich oben hinter der Lichtblende. Schrauben vorne an der Blende entfern.
3 Blende entfernen, indem die Seiten eingedrückt werden und die Blende sich Herausbewegt.

Nachdem die Birne mit einer gleichwertigen Birne ersetzt worden ist, wird die Blende wieder angebracht und die Schrauben befestigt. Dabei müssen die Zungen halten in die Rillen am Blendengehäuse passen.
Kuhlschrank Stecker wieder einstecken.

Kühlschrankfach – unteres Licht

Das Licht befindet sich hinter der oberen Schublade.

Kuhlschrank Stecker abziehen.
Regler vom Fleischfach durch herausziehen entfern.
3 Lichtblende anheben und abzichen.

Nachdem die Birne mit einer gleichwertigen Birne ersetzt worden ist, werden die Blende und der Reglerknopf ersetzt.
Kuhlschrank Stecker wieder einstecken.

Gefrierfach

Kuhlschrank Stecker abziehen.
RRegal direkt uber dem Licht entfermen,\ dazu wird das Regal zuerst geleert. An\ bestimmten Modellen muss an der\ Lichtblende eine Schraube entfernt\ werden.
3 Blende durch Eindrücken der Seiten und Anheiten entfern.

Birne mit einer gleichwertigen Birne ersetzen und Blende wieder anbringen. Dabei mussen die Zungen hinten in die Rillen am Blendengehäuse passen.
Kuhlschrank Stecker wieder einstecken.

Verteiler

Kuhlschrank Stecker abziehen.
Die Birne befindet sich unter der Bedienungsblende. Birne gegen den Uhrzeigersinn ausschrauben.

3 Birne mit einer gleichwertigen Birne ersetzen.
Kuhlschrankstecker wieder einstecken.

Zierleisten und decorative Verkleidungen.

Für bestimmte eingebaute Modelle

These Anleitungen sorgfältig und vollständig lesen.

Vor Beginn

Eine Modelle werden mit dekorativen Verkleidungen gefelert zur Installation von Turverkleidungen.

Verkleidung unter 6 mm Dicke

Für Holzverkleidungen, die weniger als 6 mm dick sind, wird eine zusätzliche Platte, wie zum Beispiel eine 3 mm dicke Pappplatte, benutzt, die zwischen die Aussenscite der Tur und der Holzverkleidung passt. Bei vorgeschnitten Verkleidungen wird Fülmaterial mitgeliefert. Die dekorative Verkleidung und das Fülmaterial muss insgesamt 6 mm dick sein.

19 mm oder überhöhte Verkleidung

Eine überhöhte Verkleidung, die auf eine 6 mm dicke Platte aufgeschraubt oder aufgeklebt ist, oder eine 19 mm angefertigte Verkleidung kann benutzt werden. Der überhöhte Teil der Verkleidung muss so angefertigt sein, dass mindestens 5.1 cm Zwischenraum zum Turgriff besteht.

Verkleidungen, dicker als 6mm bis zu 19mm , müssen so gestaltet sein, dass die ässere Verkleidung nicht dicker als 6mm ist.

Gewichtsgrenzen fur Sondereverkleidungen: Kuhlschranktur 17 kg Maximum Gefrierfachtur 13 kg Maximum

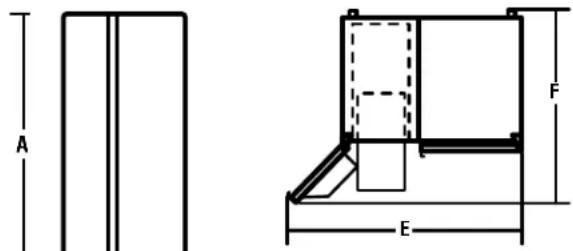

Dimensionen für die sonderangefertigte Holzverkleidungen

Gefriefachverkleidung ohne Verteiler
Gefrierfachverkleidung mit Verteiler
Kuhlschrankverkleidung

Die Eckeniben auf der Verkleidung müssen ausgeschritten werden.

Anleitungen sorgfältig und vollständig lesen.

1 Einsetzen der Verkleidung in die Gefrierfachtur.

Verkleidung sorgfältig in die Vertiefung hinter dem Turgriff einschieben. Falls notwendig wird zuest das Füllmaterial eingeschoben. Schritt furdie Verkleidung in der Kühlschranktur wiederhholen.

Dieser Schritt betriff nur Turen ohne Verteiler.

2 Einsetzen der unteren Gefrierfachtürverkleidung.

Verkleidung vorsichtig in die Vertiefung hinter dem Tügriff einschienen. Füllmaterial wird, falls benötigt, zuerst eingeschoben.

3 Zierleiste oben auf der Gefrierfach- und Kuhlschranktur anbringen.

Die Leiste befindet sich oben im Kühlschrank.

Die Leiste wird mit jeweils zwei Schrauben oben auf jeder Tur cingeschraubt. Nur handfest anziehen. Die Verkleidung muss fest in der Lippe der Leiste sitzen.

Anbringen der seitlichen Leiste.

These Teile befoinden sich auf der Innensite am Turgriff.

Schutzfilm nicht entfernen bis die Leisten angebracht sind.

Untere Seite der Leiste wie abgebildet unter der unteren Verkleidung ansetzen.

Leiste gegen die Verkleidung halten und die Leiste unter die obere Leiste schiben. Leiste soll fest anziehen und alle Teilen mußten flach anliegen.

Zur Installation oder beim Umzug müssen die Turen möglicherweise abgenommen werden, damit der Kühlschrank durch Turrrahmen passt.

Abnehmer derTür

Türen müssen geschlossen sein und Kühlschrankstecker muss abgezogen sein.

Wasserleitung und Kabelbündel abtrennen.

In der Naze dem unteren Schanier auf der Gefrierfachseite wird der Kragen an beiden Seiten der Kupplung eingedrückt und die Wasserleitung wird entfernt. Das Kabelbundel wird auch abgetrennt. Wasserleitung und Kabelbundel durch dieunte Leiste zichen.

2 Schanierabdeckung und Schanier entfern.

Zuerst wird die Schanierabdeckung entfern. Abdeckung von beiden Seitenam schmalen Ende angreifen. Abdeckung von hinten hochheiten, dann von vorne.

BEMERKUNG: Abdeckung NICTT mit Schraubenzieher entfemen. Abdeckung vorsichtig behaveIn. Schanier wird mit Torx T-20 entfernt.

Abnehmen der Turen.

Tür vorsichtig 90 schwenken. Tür hochheiten, damit die Wasserleitung und das Kablebündel mitführren.

BEMERKUNG: Das untere Schanier kann beschädigt werden, wenn die Tur nicht angehoben wird.

BEMERKUNG: Wasserleitung und Kabelbündel nicht klemmen.

BEMERKUNG: Verbindungsschlauch nicht auf harte Flässe fallen lessen. Sehe auch "Einsetzen der Tur".

Einsetzend der Tür

Turlaufdasuntereschanieraufsetzen.

Mit der Tur bei 90, wird die Tur auf das untere Schanier gesetzt. Tur vorsichtig schliessen.

BEMERKUNG: Tur muss gerade aufgesetzt werden, damit das Schanier nicht beschadigt wird.

BEMERKUNG: Verbindungsschlauch nicht auf harte Flässe fallen lessen, damit er nicht beschädigt wird.

2 Ersetzen des oberen Schaniers und der Schanierabdeckung.

Das obere Schanier wird mit Torx T-20 befestigt. Abdeckungen werden aufgesetzt. Ein 7/16" Schraubenschluss wird an dem unteren Schanier benuzt, um die Tur abzugleichen.

3 Wasserleitung und Kabelbündel anschliessen.

Wasserleitung in die Kupplung einfahren bis die Markierung nicht mehr zu sehen ist. Kabelbündel anschliessen.

Wasserleitung andrehen und Kuhlschrank wieder anstellen.

Einbauanleitungen

Kühlschrank

Modelles 21, 23, 25, 27 und 29

VOR BEGINN

Anleitungen vollständig und sorgfältig lessen.

WICHTIG Anleitungen fur den ortlichen Inspector verwahren.
WICHTIG -Alle ortlichen Vorschriften mussen beachtet werden.
- Notiz an Techniker - Anleitungen dem Gebraucher übergeben.
- Notiz an Gebraucher - Anleitungen aufbewahren.
- Konnen - Zur Installation muss man grundliegende handwerkliche Kenntnisse haben.
Fertigstellung - Kuhlschrankinstallation 15 minuten
Die ordnungsgemasse Installation ist die Aufgabe des Technikers.
Defekte wegen fehlerhafter Installation fallen nicht unter die Garantie.

WASSERLEITUNG ZUM EISMACHER (AN BESTIMTMEN MODELLEN)

Kuhlschranke mit Eismachern müssen an eine Kaltwasserleitung angeschlossen werden. Der Einbausatz ist vom ortlichen Handler er haltbar.

Maximaler Wasserdruck - 8.2 bar
Minimaler Wasserdruck - 2.8 bar

Eismacher muss von einem Fachtechniker eingebaut werden.

STANDORT DES KÜHLSCHRANKES

• Kühlschrank nicht aufstellen, wo die Temperatur unter 16 C fällt, da der Kühlschrank dann die Innentemperatur nicht aufrecht erhalten kann.
  Kuhlschrank nicht aufstellen, wo die Temperatur über 37 C geht, da der Kuhlschrank dann nicht ordnungsgemass lauft.
  Kuhlschrank auf solidem Boden aufstellen.

ZWISCHENRAUME

Die folgenden Zwischenräume müssen zur Installation, Luftumlauf und Strom- und Wasseranschlüsse erlaubt werden:

21' und 23' 25', 27' und 29'

• Seiten 4mm4mm
• Oberseite 25mm25mm
• Rückseite 13 mm 25 mm

DIMENSIONEN

	29 27	25 23 21
A*	1733 mm	1733 mm	1733 mm	1733 mm	1733 mm
B	908 mm	908 mm	908 mm	908 mm	908 mm
C**	912 mm	879 mm	879 mm	738 mm	738 mm
D	1261 mm	1271 mm	1271 mm	1156 mm	1156 mm
E	1273 mm	1255 mm	1247 mm	1232 mm	1214 mm
F	1051 mm	1093 mm	1099 mm	989 mm	986 mm
G	1386 mm	1381 mm	1381 mm	1361 mm	1355 mm
H	1140 mm	1150 mm	1149 mm	1023 mm	994 mm

*Schanier ist nicht der Hohedimension eingerechnet. **Tiefendimension enthalt Griffe.

ROLLEN

Die Rollen haben drei Aufgaben:

Die Rollen richten die Tur, damit sie von einer halb offen Position leicht schliesst. (Voderseite etwa 5/8'' [16 mm] erhöhen.)
Die Rollensorgen davon, dass der Kühlschrank ohne zu wackeln fest auf dem Boden stehen.
Zum Reinigen kann er Kuhlschrank mit den Rollen leicht hin und her bewegt werden.

Der Kuhlschrank wird nach der Installation nivelliert.

Einstellung der Rollen an 25^ , 27^ und 29^ Modellen:

Die Einstellschrauben werden im Uhrzeigersinn gedreht um den Kuhlschrank hoher zu stellen und entgegen dem Uhrzeigersinn, um der Kuhlschrank zu senken. Dazu wird ein

Rolleneinstellschraube

3/8"Schrauben- oder Sechskantschluss benutzt.

Einstellung der Rolien an 21^ und 23^ Modelen

Turen Offnen, Schrauben an beiden Enden vom Grill entfern und Grill entfern.

Verstellbarere Schrauben im Uhrzeigersinn zur Erhöhung des Kühlschrankes und entgegen dem Uhrzeigersinn zur Senkung drehen. D wird ein 3 / 8^ Schrauben der Sechskantschl

Rollereinstellschrauben

3 These Modelle haben auch hinten Rollen, damit der Kühlschrank mit den Kuchenschränken gleichgerichtet werden kann. Im Uhrzeigersinn zur Erhöhung und entgegen dem Uhrzeigersinn zum Senken drehen.
Grill ersetzen.

TURENABGLEICH

Nachdem der Kuhlschrank gerichtet ist muss die Kuhlschranktur 1 / 16^ hoher sein als die Gefrierfachtur.

Zur Anpassung der Türen die Kühlschranktür ausrichten.

Zum Richten der Turen wird mit einem 7 / 16^ Schraubenschlussel die Tureinstellschraube zur Erhöhung nach rechts und zum Senken nach links gedreht. (Ein Nylonstöpsel auf der Inneseite des Stiftes verhindert das Drehen ohne Schraubenschlussel.)
Nach ein oder zwei Drehungen werden die Turen geöffnet und geschlossen um zu sehen, ob die Turen gerichtet sind.

DIMENSIONEN UNDSPEZifikATIONEN

(für eingebaute Modelle)

INSTALLATION DER WASSERLEITUNG

VOR BEGINN

Kuhlschrank- oder Eismacherhersteller garantieren den Einbau der Wasserleitung nicht. Die folgenden Empfehlungen helfen, möglichmen, teuren Wasserschaden zu vermeiden.

Wasserschlag in den Hausleitungen kann zu Schaden an Kühlschrankteilen verursachen, oder es kann zu Leckage und Wasserschaden führen. Vor Einbau der Wasserleitung muss der Wasserschlag von einem Klemper repariert werden.

Wasserleitung nicht an Heisswasserleitung anschliessen.

Sollte der Kuhlschrank benutzt werden ehe die Wasserleitung angeschlossen ist, so muss der Leistungsschalter in der 0 Position (OFF) stehen.

Wasserleitung nicht anschliessen falls die Temperaturen unter den Gefrierpunkt fallen.

Bei Gebrauch von elektrischen Geräten, wie zum Beispiel eine Elektrobohrmachine, muss darauf geachtet werden, dass das Gerät isoliert oder zur Vermeidung von Elektroschock geerdet ist.

Installation muss örtlichen Vorschriften entsprechen.

Installation des Eismachers muss von einem Fachtechniker vorgenommen werden.

AWARNUNG! Nur an Trinkwasserleitung anschliessen.

1 ANSCHLUSS DER LEITUNG AN DEN KÜHLSCHRANK

BEMERKUNG:

Vor Einbau ist darauf zu achten, das der Stromkreis unterbrochen ist.
- Es wird empfohlen einen Filter einzubauen zur Verhinderung von Sand oder Unreinheiten im Wasser, die das Sieb des Ventils in der Wasserleitung verstopfen konnen. Filter in der Nähe des Kühlschranks in die Wasserleitung einbauen.

1 ANSCHLUSS DER LEITUNG AN DEN KÜHLSCHRANK (FORTSETZUNG)

In bestimmten Modellen befindet sich der Kühlschrankanschluss ausserhalb der Kompressorabschirmung. An anderen Modellen muss die Kompressorabschirmung entfernt werden, um Zutrit zuERM Kuhlschrankanschluss zu haben.

Die Plastikkappe muss entfern't werden fur Modelle, wo der Kuhlschrankanschluss direkt an das Wasserventil gemacht wird.

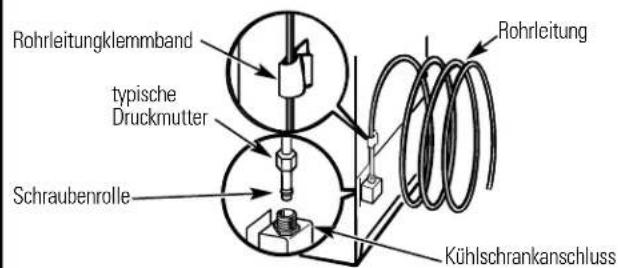

Die Druckmutter und Schraubenrolle wie dargestellt auf das Ende der Rohrleitung setzen.

Ende der Rohrleitung soweit wie möglich in den Wasserventilanschluss schieben. Unter Festhalten werden die Armaturen befestigt.

Rohrleitung in Klemmband festmachen, damit sie in vertikaler Position bleibt. Klemmband muss möglicherweise geöffnet werden.

Eine der Illustrationen entspricht dem Anschluss für ihren Kühlschrank.

Abschirmung wieder verschliessen.

2 WASSER ANSTellen UND KÜHLSCHRANK EINSTECKEN

Rohrleitung so anbringen, damit sie nicht hinter den Kuhlschrank oder die Wand vibriert. Kuhlschrank an die Wand zurückschieben.

EISMACHER ANSTELLEN

Leistungsschalter am Eismacher auf I stellen. Der Eismacher lauft nicht an bis er seine Betriebstemperatur von -9 C oder niedriger erreicht. Betrieb ist dann automatisch solange der Schalter in der I Position liegt.

BEMERKUNG: Bei niedrigem Wasserdruck geh das Ventil bis zu drcimal auf, damit der Eismacher ausreiched Wasser hat.

Neue Kuhlschranke horen sich anders an als alte. Neue Kuhlschranke haben mehr Leistungsmerkmale und benutzen neue Technologie.

Hören Sie was ich auch Höhe? Diese Gerausche sind normal.

HUMMM...

WHOOSH...

Die neuen hochwirksamen Kompressoren laufen Schneller unf länger als alte Kuhlschranke, und man kann vielfeicht ein hochtoniges Hummen oder ein pulsierendes Gerausch horen.
Manchmal lauf der Kuhlschrank fur lacngere Zeit, vorallem wenn die Turen oft auf gemacht werden. Das bedeutet, dass FrostGuard™ aktiv ist. Das verhindert Gefrierbrand und halt Essware frischer.
■ Beim Schliesen der Tur hort man vielacht ein Whoosh Gerausch. Das wird durch die Druckausgleichung im Kuhlschrank verursacht.

WHIR!

Man hort die Ventilatoren bei hoher Geschwindigkeit laufen. Das Gerausch hort man wenn der Kuhlschrank zuerst angestellt wird, wenn die Turen oft aufgemacht werden, oder wenn große Mengen Essware in den Kuhlschrank oder das Gefrierfach geladen werden. Die Ventilatoren halten die Temperatur konstant zu halten.
Sollte eine der Türen für mehr als drei Minuten auf sein, so laufen die Ventilatoren an, um die Birnen kuhl zu halten.
Die Ventilatoren verändern ihre Geschwindigkeit zur besten Kuhlung und um Energie zu sparen.
Nach der Wahl einer der CustomCool™ Programme kann man den Ventilator horen.

KLICKEN, KNACKEN, KRACHEN und ZIRPEN

Man hört weiterecht Krachen oder Knacken wenn der Kühlschrank zuerst angestellt wird. Das passiert, wenn der Kühlschrank auf die eingestellt Temperatur kühlt.
■ Elektronische Dämpfer klichen auf und zu zur besten Kuhlung und Energieersparnis.
Der Kompressor macht ein klichen und zirpen Gerausch wenn er zuerst anlauft. (Das kann bis zu 5 Minuten anhalten).
Die elektronische Schalttafel kann ein Klicken verursuchen wenn die Relais zum betätigten der Kuhlschrankbauteile aktiv werden.
Dehnung und Verengung der Kuhlungsspulen während und nach Auftauen kann ein Knacken und Krachen verursichen.
An Modellen mit Eismachern kann man das Eis horen, wenn es in den Eisbehälter fällt.

WASSERGERÄUSCHE

Das Fliessen von Kuhlmitteln durch die Gefrierfach Kuhlschlangen kann ein Gerausch wie kochendes Wasser verursachen.
Wassertropfen auf dem Auftauheizer konnen Geäutsche wie zischen, poppen und bruppen verursachen.
Waehrend dem Auftauzyklus kann man Wasser tropfen horen, wenn Eis auftaut und vom Verdunster in den Abfluss tropf.
Schliesen der Tur kann durch den Druckausgleich ein rauschendes Gerausch verursichen.

Für weiter Auskunft über normale Geräische in Eismachern, siehe Automatische Eismacher und Eis- und Wasserverteiler.

Hinweise zur Störungsbeseitung

Sparen Sie Geld und Zeit! Lesen Sie die{nachsten drei Seiten

durch und Sie brauchen den Kundedienst weitere nicht

anzurufen.

Problem Mögliche Ursachen
Kühlschrank lauft nicht	Kühlschrank ist im Auftauzyklus.	30 Minuten bis zum Ende des Auftauzyklus warten.
	Einer oder andere Regler sind auf 0 gedreht (OFF).	Regler auf eine bestimmte Temperatur setzen.
	Kühlschrank ist nicht eingesteckt.	Stecker vollkommen einstecken.
	Sicherung ist durchgebrannt/ Schalteautomat aus.	Sicherung ersetzen/Unterbrecher einstellen.
	Kühlschrank ist in Austellmodus.	Kühlschrank abziehen und wieder einstecken.
Vibriert oder klappert (leichtes Vibrieren ist normal)	Rollen muessen gerichtet werden.	Siehe Beschreibung für Rollen.
Motor laeft für lange Zeit oder Goes oft an und aus. (Moderne Kühlschränke haben mehr Platz und grössere Gefrierlächer brauchen mehr Laufzeit. Sie stellen sich oft an und aus damit die Temperatur konstant bleibt).	Normal wenn der Kühlschrank zuerst angestellt wird. ist.	24 Stunden warten bis der Kühlschrank vollkommen abgefühlt
	Kommt oft vor, wenn große Mengen Essware in den Kühlschrank geladen werden.	Das ist normal.
	Tür ist offen geblieben.	Prüfen ob ein Gegenstand das Schliessen verhindert.
	Heisses Wetter oder Tur wird oft aufgemacht.	Das ist normal.
	Temperaturregler auf kälster Position.	Siehe Unter Regler.
Kühlschrank oder Gefrierfach zu warm	Temperaturregler nicht kalt genug gestellt.	Siehe Unter Regler.
	Warmes Wetter oder Tur wird oft aufgemacht.	Temperatur einen Wert kaelter stellen. Siehe Unter Regler.
	Tür ist offen geblieben.	Prüfen ob ein Gegenstand das Schliessen verhindert.
Frost oder Eiskristalle auf gefrorender Essware (Frost innerhalb dem Päckchen ist normal)	Tür ist offen geblieben.	Prüfen ob ein Gegenstand das Schliessen verhindert.
	Tür wird zuoft oder zulange geöffnet.
Trennwand zwischen Kühlschrank und Gefrierfach ist warm	Automatisches Energiesparersystem zirkuliert warme Flüssigkeit um die Vorderkanten im Gefrierfach.	Das verhindert Kondensation an der Aussencite.
Automatischer Eismacher Funktioniert nicht	Eismacher Leistungsschalter ist in der AUS Position.	Schalter in die AN Position stellen.
	Wasser abgestellt oder nicht angeschlossen.	Siehe Installation der Wasserleitung.
	Gefrierfach zu warm.	24 Stunden warten bis der Kühlschrank vollkommen abgefühlt ist.
	Eiswürfelstau im Eisfach stellt Eismacher ab.	Eiswürfel mit der Hand verteilen.
	Eiswürfel bleiben im Eismacher stecken (grüne Licht am Eismacher blinkt).	Eismacher abstellen, Eiswürfel entfernen und Eismacher wieder anstellen.

Ehe Sie den Kundendienst anrufen...

Problem mögliche Ursachen Was kann man tun?
Häufiges Brummen	Eismacherleistungsschalter ist in • Leistungsschalter in die OFF Position stellen. In der ON der On Position, Wasser ist aber Position wird das Wasserventil beschädigt. nicht angeschlossen.
Eiswürfel haben einen Geruch oder Geschmack werden.	Eisbehälter muss gesäubert • Behälter locren und sāubern. Altes Eis entfernen.
	Essen gibt Geruch oder • Essen better einpacken. Geschmack an Eis ab.
	Kühlschrankinnenseite muss geäubert werden. • Sihepflege und Reinigung.
Kleine oder hohe Eiswürfel	Wasserfilter verstopft. • Filterpatrone ersetzen.
Eiswürfel frieren zu langsam	Tür ist offen geblieben. • Prüfen ob ein Gegenstand das Schliessen verhindert.
	Temperaturregler nicht kalt genug. • Siehe Regler.
Eiswürfelspender Funktioniert nicht	Eismacher oder Wasserleitung sind abgestellt. • Eismacher oder Wasserleitung anstellen.
	Eiswürfel sind am Führerarm angeforen. • Eiswürfel entfernen.
	Eis ist im Behälter zusammengeforen. • Zerkleinern und teilweise entfernen. • Gefrierfach ist weitere zu warm. Gefrierfachregler kälter cinstellen, jeweils um eine Position bis das Eis gut ist.
	Spendier ist verriegelt. • LOCK CONTROL drei Sekunden eindrücken und halten.
Wasser hat schlechten Geschmack/Geruch	Wasserspendier ist länger nicht benutzt worden. • Wasser laufen setzen bis das System sich erneuert hat.
Wasser im ersten Glas ist warm	Normal wenn der Kühlschrank zuerst installiert ist. • 24 Stunden warten bis der Kühlschrank vollkommen kalt ist.
	Wasserspendier ist länger nicht benutzt worden. • Wasser laufen setzen bis das System sich crncuert hat.
	Wassersystem ist geleert worden. • Einige Stunden warten bis Wasservorrat gekühlt ist.
Wasserspender Funktioniert nicht	Wasserspeiseleitung ist abgestellt • Siehe Wasserleitungsinstallation. oder nicht angeschlossen.
	Wasserfilter ist verstopft. • Filterpatrone ersetzen oder Stöpsel einsetzen.
	Luftblasen im System. • Sperderarm mindeetns zwei Minuten eindrücken.
	Spendier ist verriegelt. • LOCK CONTROL drei Sekunden eindrücken und halten.
Wasser spratz aus dem Spender	Neu eingebauter Filter. • Wasser drei Minutem vom Spender laufen setzen (ungefähr 6 Liter).
Wasser wird gespendet, aber Eismacher faktioniert nicht	Wasserreservoir ist gefroren. • Kundendienst anrufen.
	Kühlschranktempeartur zu kalt cingestellt. • Temperatur höher stellen.
Weder Wasser noch Eiswürfel	Speiseleitung abgestellt oder Ventil ist verstopft. • Klempner anrufen.
	Wasserfilter ist verstopft. • Filterpatrone ersetzen oder Stöpsel einsetzen.
	Spendier ist verriegelt. • LOCK CONTROL drei Sekunden eindrücken und halten.
Problem Mögliche Ursachen Was kann man tun?
CUBED ICE war gewählt, aber CRUSHED ICE wird normal.	Letzte Wahl war CRUSHED ICE.	Ein paar Würfel waren von der letzten Wahl übrig. Das ist normal.
Gefrierfach erscheint orange	Auftauheizer ist an.	Das ist normal.
Kühlschrank hat einen Geruch	Essware gibt Geruch ab.	Essware mit starkem Geruch themselves better verpackt werden. • Offenen Behälter Natriumbikarbonat aufstellen. Alle drei Monate erneuem.
	Innenseite muss gereinigt werden.	Siehe Pflege und Reinigung.
Tür lasst sich nicht schliessen	Turdichtung an der Schanierseite bleibt stecken.	Parrafin auf die Dichtung auftragen.
	Ein Turfach trifft auf ein Regal.	TÜ eine Position höher einrichten.
Aussenaseite am Kühlschrank ist feucht	Bei hoher Luftfeuchtigkeit nicht ungewöhnlich.	Trocken wischen.
Feuchtigkeit an der Innenseite (bei feuchtem Wetter kommt beim Öffnen der Tür Feuchtigkeit mit ins Innere)	Tür wird zu oft oder zu lange geöffnet.
Licht auf Inneseite funktioniert nicht	Kein Strom am Stecker.	Sicherung ersetzen oder Unterbrecher nachstellen.
	Birne ist verbrannt.	Siehe Glübinnen ersetzen.
Wasser auf dem Fussboden oder unter dem Gefrierfach	Eiswürfel in Rutsche gestaut.	Eis mit Holzlöfl befrei.
Heisse Luft kommt von Normaler Luftumaluft im Kühlmotor. Kühlschrankunterseite	Während dem Kühlprozess entgeht heisse Luft unter dem Kühlschrank. Bestimmte Fussbodenbelege sind empfindlich und verfüllen长得, selbst bei normalen und sicheren Temperaten.
Kühlschrank stellt sich nie ab, aber Temperatur ist normal	Adaptive Auftau hält den Motor am laufen wenn Türk offen ist.	Das ist normal. Kühlschrank stellt sich ab wenn Türk für 2 Stunden geschlossen war.
Kühlschrank piept	Tür ist offen.	Über leistenden.
Essware taut nicht auf/ wird nicht kalt	Verpackung.	Zeit erhöhen und in Plastik verpacken.
	Falsches Gewicht gewählt.	Grösseres Gewicht wahren.
	Produkt mit hohem Fettgehalt.	Grösseres Gewicht wahren.
	Chill/Thaw Tablett wird nicht benutzt.	Essware auf Tablet legen, damit Zwischenraum zwischen den Päckchen erlauben.
Isttemperatur entspricht nicht der eingestalten angestellt. Temperatur	Kühlschrank wurde gerade erst Tü zu langle offen.	24 Stunden erlauben bis System sich stabilisiert hat.
	Wames Essen wurde in den Kühlschrank gestellt.	24 Stunden erlauben bis System sich stabilisiert hat.
	Auftauzyklus lauft.	24 Stunden erlauben bis System sich stabilisiert hat.
SelectTemp Funktioniert nicht	Kühlschrank Temperatur liegt auf der wärmtsten Position.	Das ist normal. Zur Energieersparung stellt sich Select Temp ab, wenn Kühlschrank auf der wärmtsten Position liegt.

Niet alle modellen haben alle kenmerken.

Niet alle modellen haben alle kenmerken.

Niet alle modellen haben alle kenmerken.

Niet alle modellen haben alle kenmerken.
