BEDIENUNGSANLEITUNG GSS25WGMCC GE

Bedienungsanleitung und Installation

Die deutsche Anleitung befindet sich auf Seite 179

'Side-by-side'

Koelkasten

Sicherheitsvorschriften. . . . . . . 180, 181

Gebrauchsanleitungen

Austausch der Glühbirnen....197

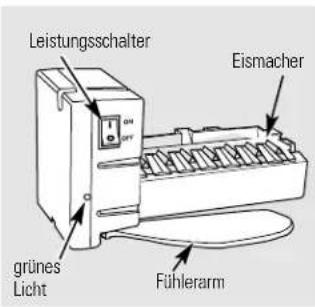

Automatischer Eismacher ..... 193

CustomCool™ 182, 185, 186

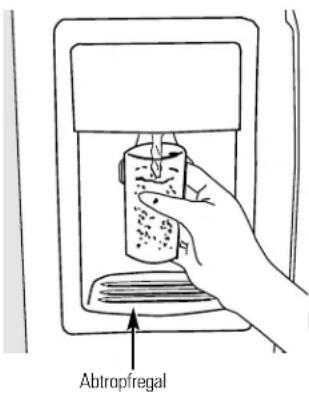

Eis- und WasserVerteiler.....194, 195

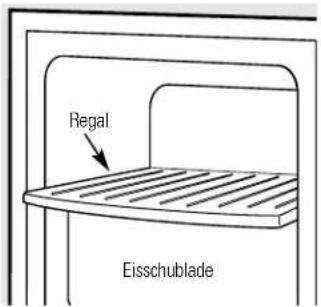

Gefrierfach .... 191

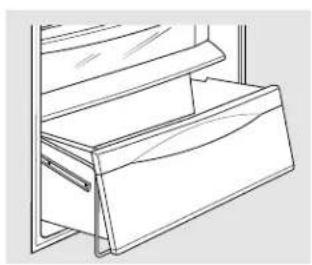

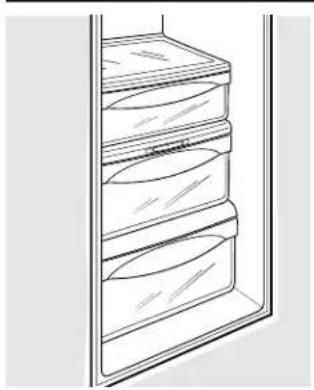

Kühlhaltefächer und Schubladen . . . . 192

Kühlschranktüren. 188

Pflege und Reinigung ..... 195, 196

Regale und Behälter....188–190

Temperaturkontrollen ..... 182, 183

Turbo Cool™ 184

Wasserfilter 187

Zusätzliche Merkmale ..... 189

Einbauanleitungen

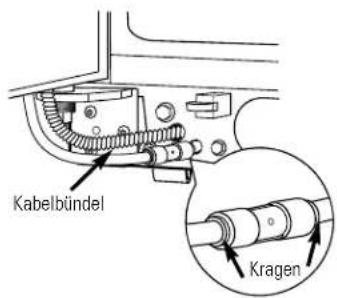

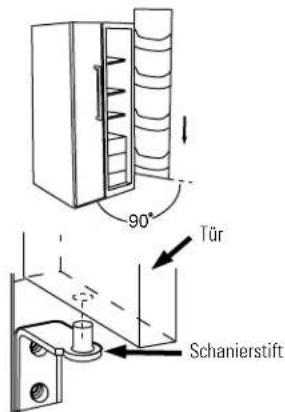

Abnehmen und Einsetzen

der Türen 202

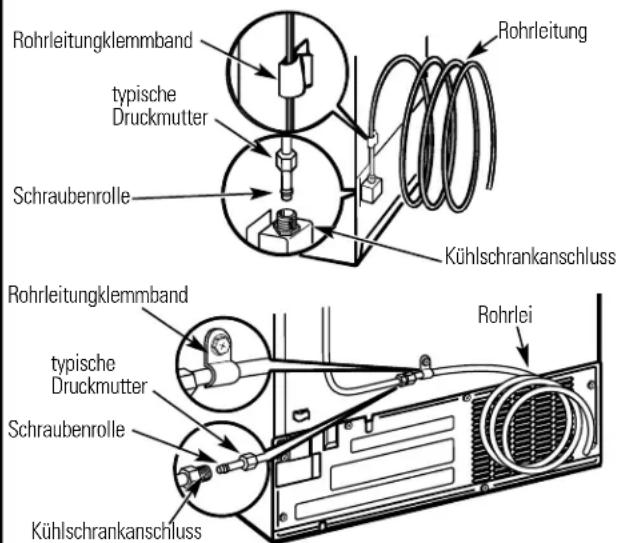

Installation der Wasserleitung . . . 206, 207

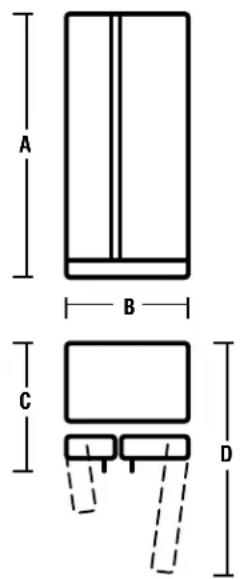

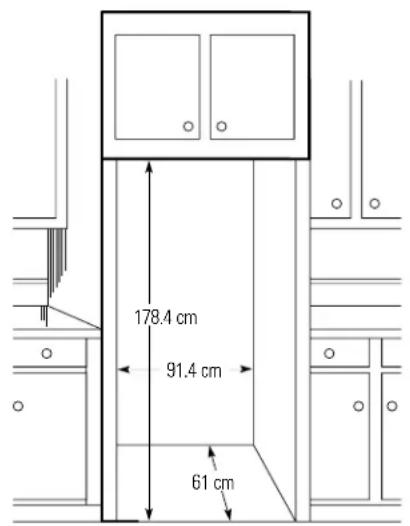

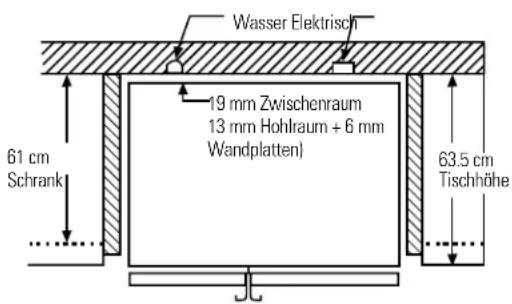

Vorbereitung zur Kühlschrank-

Installation. 203-205

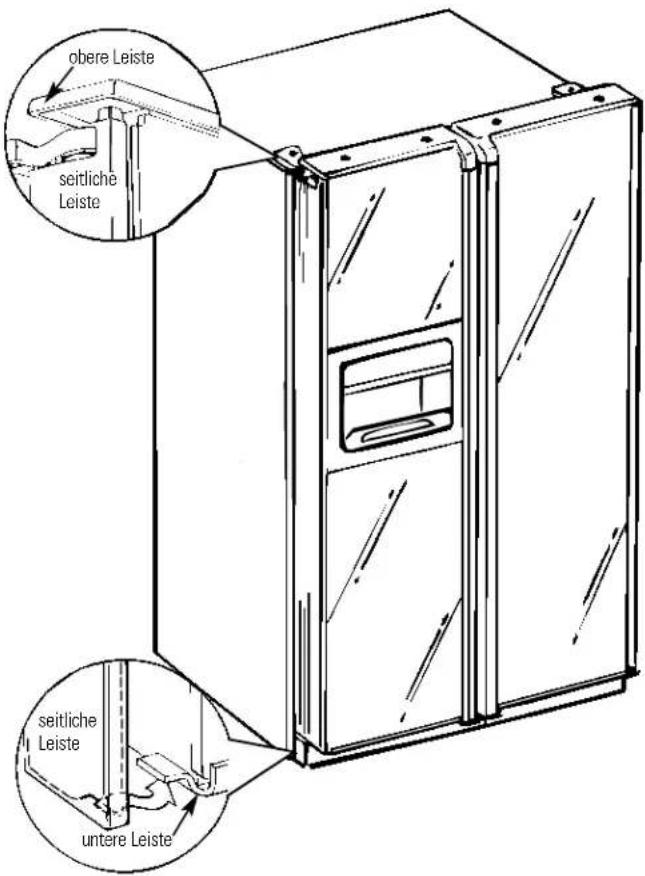

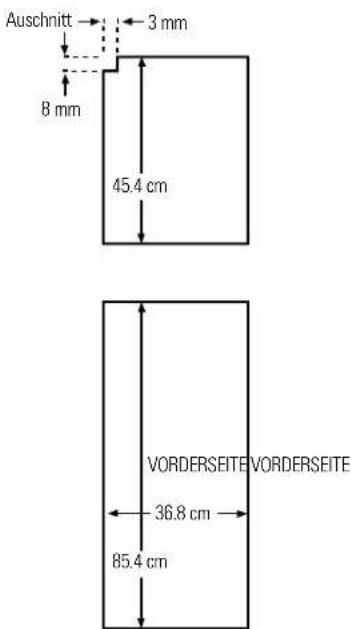

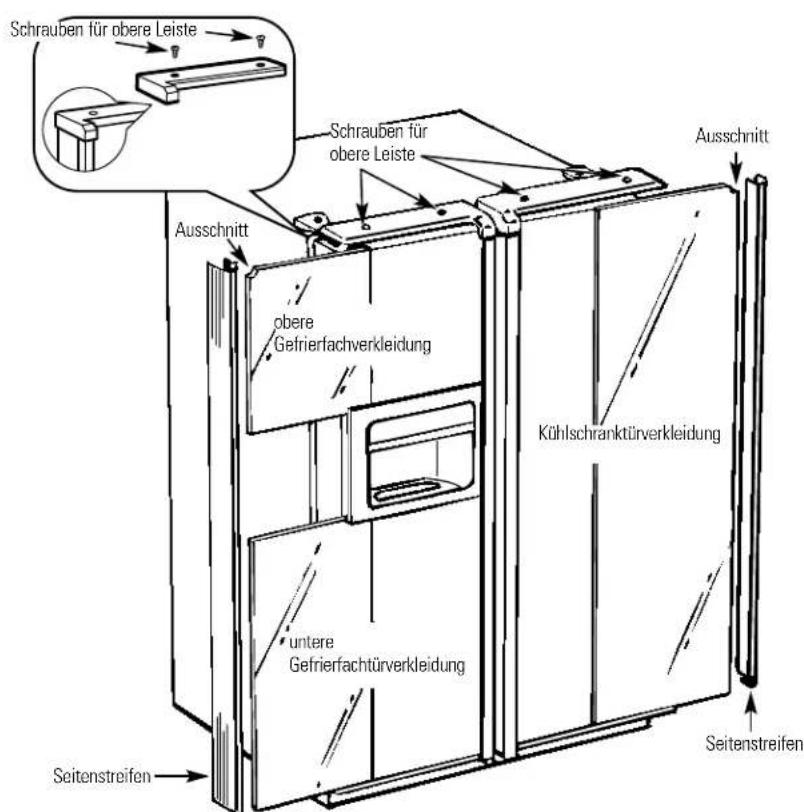

Zierleisten und dekorative

Verkleidungen .... 198–201

Hinweise zur

Störungsbeseitigung....209–211

Normale Geräusche 208

Modell- und Seriennr. hier eintragen:

Modell:

Serie: ____

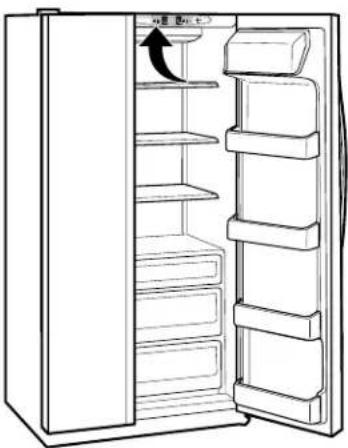

Diese Nummern befinden sich auf dem Schild oben rechts an der Innenseite des Kühlschrankes.

⚠️ WARNING!

Dieses Gerät nur für den in der Anleitung beschriebenen Zweck verwenden.

SICHERHEITSMASSNAHMEN

Bei Gebrauch von elektrischen Geräten sollen grundlegende Sicherheitsmassnahmen beachtet werden, einschliesslich die folgenden:

■ Dieser Kühlschrank muss vor Gebrauch entsprechend den Installationsanleitungen am Standort installiert werden. Siehe auch Abschnitt: Elektrischer Anschluss.
Das Stehen auf dem Kühlschrank ist zu vermeiden, es führt zu Verletzungen und beschädigt den Kühlschrank.
Kindern soll das Spielen mit dem Kühlschrank und den Kontrollvorrichtungen nicht erlaubt sein.
Kindern soll das Stehen, Hängen oder Klettern auf den Regalen im Kühlschrank nicht erlaubt sein. Es führt zu Verletzungen und beschädigt den Kühlschrank.
Die kalten Oberflächen im Gefrierfach nicht mit nassen oder feuchten Händen anfassen. Haut bleibt an der sehr kalten Oberfläche kleben.
Gebrauch oder Lagerung von Benzin oder anderen brennbaren Flüssigkeiten in der Nähe von diesem oder anderen Geräten ist zu vermeiden.
Bei Kühlschränken mit automatischen Eismachern ist der Kontakt mit beweglichen Teilen der Ausgabevorrichtung oder mit dem Heizelement am Boden des Eismachers zu vermeiden. Finger und Hände sind von dem automatischen Eismachergetriebe fern zu halten, solange der Kühlschrank angeschlossen ist.

Der Eismacher muss von einem Fachtechniker eingebaut werden.
Finger von den Klemmstellen fernhalten. Zwischenräume zwischen den Türen und den Türen oder Wänden der Schäänke sind sehr schmal. Beim Schliessen der Tür vorsichtig sein, wenn Kinder in der Nähe sind.
■Stecker abziehen ehe der Kühlschrank gereinigt oder repariert werden soll.
WICHTIG: Wir empfehlen, das Wartungsarbeiten von einem Fachtechniker verrichten werden.
Stecker abziehen ehe eine Glühbirne ersetzt wird, damit Kontakt mit unter Strohm stehendem Glühfaden vermeiden wird. Durchgebrannte Glühbirnen können beim Ersetzen brechen.
Wichtig: Strom zu den Glühbirnen wird nicht unterbrochen, indem man die Kontrollen auf NULL oder AUS stellt!
Vollkommen aufgetaute Nahrungsmittel nicht wieder frieren.
CustomCool™ Tablett nach auftauen der Nahrungsmittel säubern.

⚠ GEFAHR! EINSPERRGEFAHR FÜR KINDER

ORDNUNGSGEMÄSSE ENTSORGUNG DES KÜHLSCHRANKES

Kinder ersticken und schliessen sich nach wie vor in Kühlschränken ein. Alte und abgestellte Kühlschränke sind gefährlich, selbst wenn sie nur für ein paar Tage da stehen. Falls Sie einen Kühlschrank entsorgen, werden Sie gebeten die folgenden Anleitungen zu verfolgen, damit helfen Sie einen Unfall zu vermeiden.

Verfolgend Sie die folgenden Schritte ehe Sie den Kühlschrank oder Tiefkühltruhe entsorgen:

■Türen entfernen und separat entsorgen.
Regale nicht entfernen, damit Kinder nicht in den Innenraum passen.
■ Etwaige Schlösser unbrauchbar machen.

Kühlmittel

Alle Kühlprodukte enthalten Kühlmittel, die vor der Entsorgung des Produkts laut bundesweiter Vorschriften entfernt werden müssen. Wenn Sie ein altes Kühlmittelprodukt beseitigen möchten, setzen Sie sich mit der Firma in Verbindung, die mit der Entsorgung beauftragt wurde, und lassen Sie sich entsprechend beraten.

⚠️ WARNING!

ELEKTRISCHER ANSCHLUSS

Die Anschlussschnur für dieses Gerät hat einen Schutzkontakt, der in eine geerdetet Steckdose passt, damit die Gefahr eines elektrischen Schlages von diesem Gerät reduziert wird.

Steckdose und Stromkreis von einem Elektrofachman auf Erdungsschutz prüfen lassen.

Sie sind dafür verantwortlich eine Steckdose ohne Erdanschluss ersetzen zu lassen.

Der Kühlschrank soll seine eigene Steckdose haben. Damit ist die beste

Leistungsfähigkeit garantiert und andere elektrische Leitungen im Haus sind nicht überlastet, was zu Feuergefahr führen kann, Genaue Spannung- und Wattzahlen und Frequenz sind auf dem Leistungsschild angegeben. Sollte der Stecker nicht in den Wandstecker passen, so muss der Stecker ersetzt werden.

Vor Gebrauch sicherstellen, dasStecker geerdet ist.

geerdeter Stecker.

deerdet ist. er r.

WICHTIG! Elektrische Stecker und Leitungen sollen nur von Fachleuten ersetzt werden. In einigen Ländern ist das Ersetzen von Steckern und Leitungen nur von Fachleuten erlaubt.

Sollte die Anschlussleitung beschädigt sein, so muss sie zur Vermeidung von Gefahren von einem Fachmann ersetzt werden.

Ziehen Sie den Stecker nie ab, indem Sie an der Kabel ziehen. Stecker fest in der Hand halten und aus der Steckdose ziehen.

Alle Anschlussleitungen, die beschädigt oder ausgefranst sind, müssen sofort ersetzt werden. Benutzen Sie nie Anschlussleitungen, die rissig oder abgenutzt sind.

Sollten Sie den Kühlschrank von der Wand entfernen, ist aruf zu achten nicht über die Anschlussleitung zu rollen odersie sonst zu beschädigen.

Ersatz desHauptleitungsanschlusses

Muss der Hauptleitungsanschluss an Ihrem Kühlschrank ersetzt werden, so muss er mit einer Hauptleitung, die Sie von Ihrem Händler erhalten, ersetzt werden. Der Ersatz erfolgt zu Ihren Kosten, falls Sie den Schaden verursacht haben.

Der Kühlschrank muss so stehen, damit der Stecker leicht erreichbar ist.

SICHERHEITSINFORMATION SORGFAELTIG LESEN UND VERFOLGEN

ANLEITUNGEN VERWAHREN

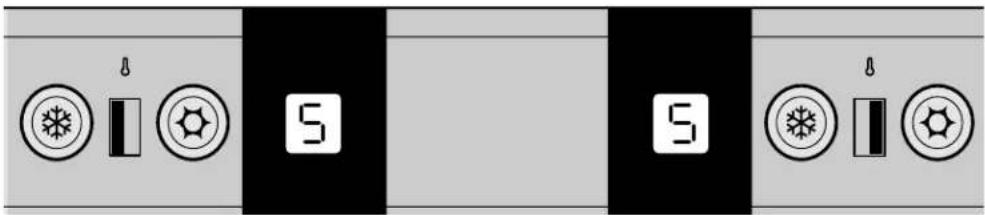

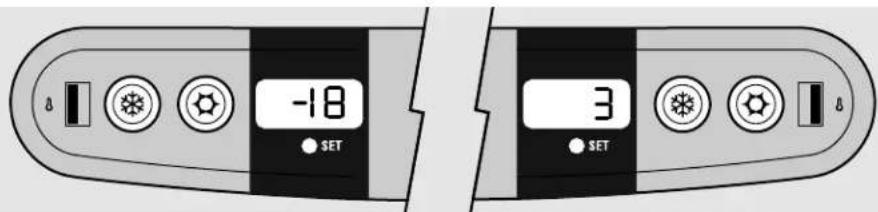

Die Temperaturregler sind vom Hersteller auf 3 C für den Kühlschrank und -18 C für das Gefrierfach eingestellt. Erlauben Sie 24 Stunden bis die empfohlenen Temperaturen erreicht sind.

Die Temperaturregler können die eingestellte (SET) Temperatur und die eigentliche Temperatur anzeigen. Je nach Gebrauch- und Bedienungsbedingungen kann die eigentliche Temperatur leicht von der eingestellten (SET) Temperatur schwanken.

Einen oder beide Regler auf NULL (0) zu stellen unterbricht die Kühlung im Kühlschrank und Gefrierfach, aber es stellt die Stromversorgung nicht ab.

BEMERKUNG: Zum Versand werden die Temperaturregler mit einer Schutzschicht versehen. Nach der Installation wird die Schutzschicht entfernt.

Temperatur wird eingestellt, indem + oder – gedrückt werden. Das SET Licht leuchtet auf and zeigt die Temperatur an. Zur Änderung der Temperatur wird + oder minus gedrückt, bis die gewünschte Tempertur erreicht ist. Die Temperaturen im Kühlschrank können zwischen 1 C und 7 C und die Gefrierfachtemperaturen zwischen -21 C und -14 C eingestellt werden.

Sobald die gewünschte Temperatur erreicht ist, zeigt der Temperaturanzeiger nach 5 Sekunden wieder die eigentliche Temperatur im Kühlschrank und Gefrierfach an. Nach jeder Einstellung braucht der Kühlschrank 24 Stunden, um die eingestellte Temperatur zu erreichen.

Das Kühlsystem wird abgestellt, indem + für den Kühlschrank oder das Gefrierfach auf 0 (NULL) gestellt wird (aus). Das System wird wieder angestellt, indem – für den Kühlschrank oder das Gefrierfach gedrückt wird. Das SET Licht leuchtet auf der jeweiligen Seite auf. Danach wird – wieder gedrückt (auf der Seite, wo das SET Licht an ist) und die Temperatur geht auf -18 C für das Gefrierfach und 3 C für den Kühlschrank. Sind eine oder beide Regler auf 0 (NULL) gestellt, so wird die Kühlung unterbrochen, aber die Stromversorgung ist nicht unterbrochen.

Raumtemperaturgrenzen

Der Kühlschrank ist für eine bestimmte Temperaturklasse, die auf dem Leistungsschild angegeben ist, bestimmt.

Temperaturklasse	Symbol	RaumtemperaturMaximum Minimum
Erweiterte
Temperatur SN 32	C 10 C
Temperatur N 32	C 16 C
Subtropisch ST 38	C 18 C
Tropisch	T 43 C	18 C

BEMERKUNG: Die interne Temperatur wird durch Faktoren, wie Stehplatz, Raumtemperatur und Anzahl der Türöffnungen beeinflusst. Temperaturregler, falls durch diese Faktoren erforderlich, nachstellen.

5 5

Die Temperaturregler werden vom Hersteller für den Kühlschrank und das Gefrierfach auf 5 eingestellt. Erlauben Sie 24 Stunden, bis die eingestellte Temperatur erreicht ist.

Mehrere Nachstellungen können erforderlich sein. Erlauben Sie jedesmal 24 Stunden, bis die gewünschte Temperatur erreicht ist.

Einen oder beide Regler auf NULL (0) zu stellen unterbricht die Kühlung im Kühlschrank und Gefrierfach, aber es stellt die Stromversorgung nicht ab.

Der Temperaturregler kann auf Wunsch und je nach Bedienungsbedingungen und Gebrauch nachgestellt werden.

BEMERKUNG: Zum Versand werden die Temperaturregler mit einer Schutzschicht versehen. Nach der Installation wird die Schutzschicht entfernt.

Raumtemperaturgrenzen

Der Kühlschrank ist für eine bestimmte Temperaturklasse, die auf dem Leistungsschild angegeben ist, bestimmt.

Temperaturklasse	Symbol	RaumtemperaturMaximum Minimum
Erweiterte
Temperatur SN 32	C 10 C
Temperatur N 32	C 16 C
Subtropisch ST 38	C 18 C
Tropisch T 43	C 18 C

BEMERKUNG: Die interne Temperatur wird durch Faktoren, wie Stehplatz, Raumtemperatur und Anzahl der Türöffnungen beeinflusst. Temperaturregler, falls durch diese Faktoren erforderlich, nachstellen.

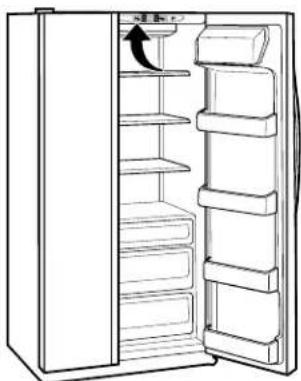

Temperaturregler.

FREEZER

FRESH FOOD

9 IS COLDEST 0 IS OFF

Die Temperaturregler werden vom Hersteller für den Kühlschrank und das Gefrierfach auf 5 eingestellt. Erlauben Sie 24 Stunden, bis die eingestellte Temperatur erreicht ist.

Mehrere Nachstellungen können erforderlich sein. Erlauben Sie jedesmal 24 Stunden, bis die gewünschte Temperatur erreicht ist.

Einen oder beide Regler auf NULL (0) zu stellen unterbricht die Kühlung im Kühlschrank und Gefrierfach, aber es stellt die Stromversorgung nicht ab.

Der Temperaturregler kann auf Wunsch und je nach Bedienungsbedingungen und Gebrauch nachgestellt werden.

BEMERKUNG: Zum Versand werden die Temperaturregler mit einer Schutzschicht versehen. Nach der Installation wird die Schutzschicht entfernt.

Raumtemperaturgrenzen

Der Kühlschrank ist für eine bestimmte Temperaturklasse, die auf dem Leistungsschild angegeben ist, bestimmt.

Temperaturklasse	Symbol	RaumtemperaturMaximum Minimum
Erweiterte
Temperatur SN 32	C 10 C
Temperatur N 32	C 16 C
Subtropisch ST	38 C 18 C
Tropisch	T 43 C 18 C

BEMERKUNG: Die interne Temperatur wird durch Faktoren, wie Stehplatz, Raumtemperatur und Anzahl der Türöffnungen beeinflusst. Temperaturregler, falls durch diese Faktoren erforderlich, nachstellen.

TurboCool.™

Wirkungsweise

TurboCool™ kühlt den Innenraum des Kühlschrankes schneller, damit die Lebensmittle schneller gekühlt werden. TurboCool wird benutzt, wenn grosse Mengen Essware dem Kühlschrank beigefügt werden, oder Essware, die länger Raumtempertur ausgesetzt war, oder wenn warme Essensreste im Kühlschrank gelagert werden. TurboCool kann auch benutzt werden, wenn der Kühlschrank längere Zeit abgestellt war.

Bei Betätigung läuft der Kompressor sofort und der Ventilator läuft an und aus mit hoher Gechwindigkeit für 8 Stunden. Der Kompressor läuft bis der Kühlschrank auf etwa 1 C gekühlt ist, danach läuft er um die Temperatur konstant zu halten. Nach 8 Stunde, oder sobald TurboCool gedrückt wird, geht der Kühlschrank wieder auf die ursprüngliche Temperatur zurück.

Bedienungsweise

TurboCool drücken. Die TurboCool-Anzeigelampe schaltet sich ein.

Nachdem TurboCool abgestellt ist, die TurboCool-Anzeigelampe schaltet sich aus.

BEMERKUNGEN: Die Temperatur im

Kühlschrank kann nicht geändert werden, wenn TurboCool läuft.

Die Temperatur im Gefrierfach ist unabhängig von TurboCool.

Der Ventilator läuft bei TurboCool Betrieb weiter, wenn die Tür geöffnet wird.

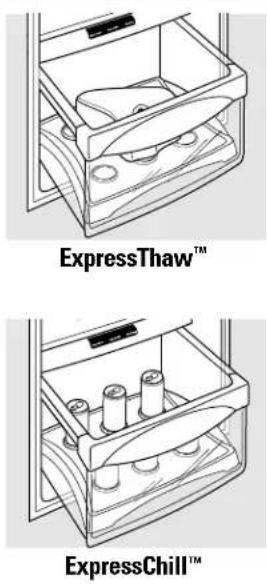

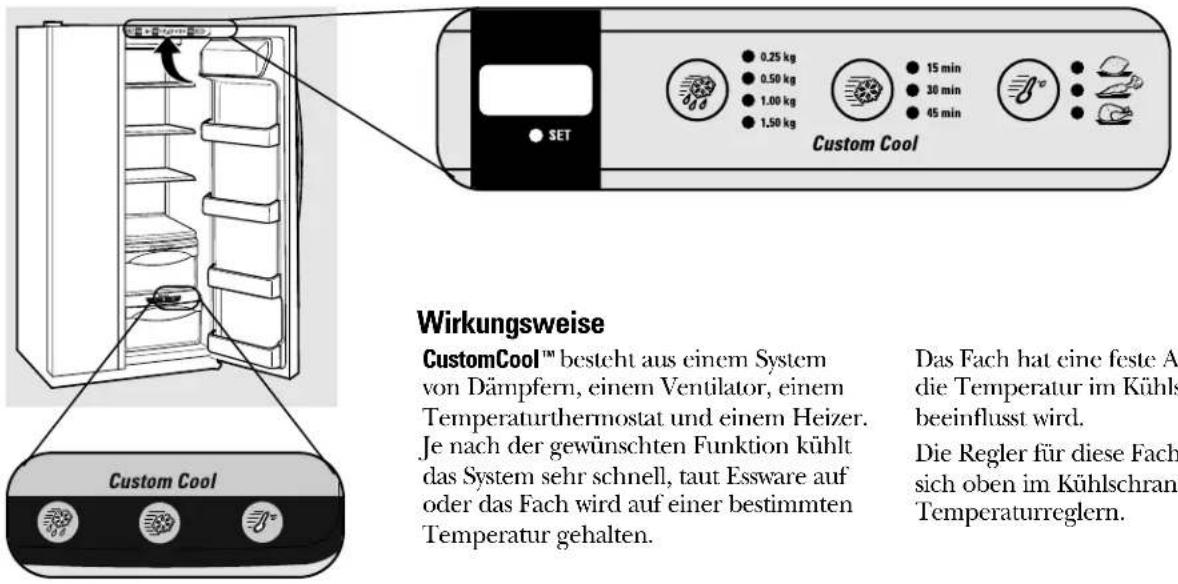

Wirkungsweise CustomCool™ besteht aus einem System von Dämpfern, einem Ventilator, einem Temperaturthermostat und einem Heizer. Je nach der gewünschten Funktion kühlt das System sehr schnell, taut Essware auf oder das Fach wird auf einer bestimmten Temperatur gehalten. Das Fach hat eine feste A die Temperatur im Kühls beeinflusst wird. Die Regler für diese Fach sich oben im Kühlschran Tempaturreglern.

Wirkungsweise

CustomCool™ besteht aus einem System von Dämpfern, einem Ventilator, einem Temperaturthermostat und einem Heizer. Je nach der gewünschten Funktion kühlt das System sehr schnell, taut Essware auf oder das Fach wird auf einer bestimmten Temperatur gehalten.

Das Fach hat eine feste Abdeckung, damit die Temperatur im Kühlschrank nicht beeinflusst wird.

Die Regler für diese Fach befinden sich oben im Kühlschrank neben den Temperaturreglern.

Bedienungsweise

1 Fach leer machen. Kühl/Auftautablett in das Fach legen mit der Metallseite nach unten zum kühlen und mit der Metallseite nach oben zum auftauen von Essware. Essware auf das Tablett legen und Fach schliessen.

2 ExpressThaw™ , ExpressChill™

oder SelectTemp wahlen. Das SET Licht leuchtet auf. Knopf drücken bis die gewünschte Einstellung aufleuchtet. Die Tafel zeigt die besten Werte an.

Zum Abstellen einer Wahl wird der Knopf gedrückt bis die Anzeige ausgeht.

Bei ExpressThaw ^™ und ExpressChill ^™ wird die abgelaufene Zeit angezeigt.

Nach Beendung von ExpressThaw™ geht das Fach auf MEAT (Fleisch) Temperatur (-1 C) zurück und hält aufgetaute Essware bis zum Gebrauch kühl.

■Die Anzeige der eigentlichen Temperatur im CustomCool Fach kann je nach Gebrauch leicht von der SET Temperatur schwanken.

BEMERKUNG: Zur Sicherheit wird empfohlen Essware, die im ExpressThaw™ Fach aufgehoben wird, in Plastikfolie eingepackt. Dadurch bleibt die Frische der Essware erhalten und sie taut schneller auf.

CustomCool™ Tabellen

BEMERKUNG: Ergebnisse sind von der Art der Verpackung, Ausgangstemperatur und Art der Essware abhängig.

ExpressThaw

ExpressChill

SelectTemp

0.25 kg (4 Stunden)

■Hackfleisch (0.25 kg)

■ Einzeln eingepacktes Filet Mignon (0.25 kg)

0.50 kg (8 Stunden)

Geflügelbrust (0.5 kg)

■Hackfleisch (0.5 kg)

■ Steak (0.5 kg)

1.0 kg (10 Stunden)

Geflügelbrus (1.0 kg)

■Hackfleisch (1.0 kg)

■ Steak (1.0 kg)

1.50 kg (12 Stunden)

Geflügelbrus (1.50 kg)

■Hackfleisch (1.50 kg)

■ Steak (1.50 kg)

15 Minuten

■1 Getränkdose (355 ml)

■2 kleine Saftdosen (jeweils 175–240 ml)

30 Minuten

■2 bis 6 Getänkedosen (jeweils 355 ml)

■2 Pastikflaschen, jeweils 590 ml

■ 4 bis 6 kleine Saftdosen (175–240 ml)

■3 Saftbehälter in Folie

■Wein (750 ml Flasche)

45 Minuten

2 Liter Getränk
1.9 Liter Saft
■1 Paket Gelatine

Zitrusfrüchte (6 C)

■Apfelsinen, Zitronen, Limonen, Ananas, Melone
■ Bohnen, Gurken, Tomaten, Paprikaschoten, Auberginen, Kürbis

Gemüseeinstellung (1 C)

Erdbeeren, Himbeeren, Kiwifrucht, Birnen, Kirschen, Brombeeren, Trauben, Pflaumen, Nektarinen, Äpfel
Spargel, Brokkoli, Mais, Pilze, Spinat, Blumenkohl, Grünkohl, grüne Zwiebel, rote Beete, Zwiebel

Fleischeinstellung (-1 C)

Rohes Fleisch, Fisch und Geflügel

Patronenfassung

Obere Seite der Patrone aufrecht in die Fassung stellen und langsam nach rechts drehen.

Wasserfilter Patrone

(an bestimmten Modellen)

Die Wasserfilter Patrone befindet sich hinten in der oberen rechten Seite im Kühlschrank.

Ersetzen des Filters

Ein Licht an der Patrone zeigt an, wenn der Filter ersetzt werden muss. Das Licht leuchtet orange, wenn der Filter bald ersetzt werden muss.

Bei einem roten Licht, oder wenn die Wassermenge zum Wasserverteiler oder zum Eismacher weniger wird, muss der Filter ersetzt werden.

Einbau der Filterpatrone

1 Zum Ersatz der Patrone wird zuerst die alte Patrone entfernt, indem man sie leicht nach links dreht. Patrone nicht nach unten ziehen. Etwas Wasser entweicht.

2 Die neue Patrone mit Wasser vom Wasserhahn füllen, damit der Filter sofort nach Einbau funktioniert.

3 Die Pfeile auf der Patrone und der Patronenfassung gleich richten. Oberseite der neuen Patrone aufrecht in die Fassung einführen. Nicht von unten eindrücken.

Langsam nach rechts drehen, bis die Filterpatrone fest sitzt. NICHT ZU FEST DREHEN. Die Patrone hebt sich selbst in the richtige Lage. Die Patrone kann etwa eine 1/4 Drehung machen.

4 Wasser vom Verteiler 3 Minuten laufen lassen (etwa 6 Liter), um das System von Luftblasen zu befreien.
5 RESET WATER FILTER Knopf am Verteiler 3 Sekunfen drücken.

BEMERKUNG: Bei neuen Filterpatronen kommt es vor, dass das Wasser aus dem Wasserverteiler spritzt.

Filter Umgehungsstöpsel

Filter Umgehungsstöpsel

Wenn die Fassung leer ist, muss der Stöpsel sichtbar sein. Ohne eine Filterpatrone oder Stöpsel laufen der Wasserverteiler und der Eismacher nicht.

Ersatzfilter:

Ersatzfilter können beim örtlichen Händler bestellt werden.

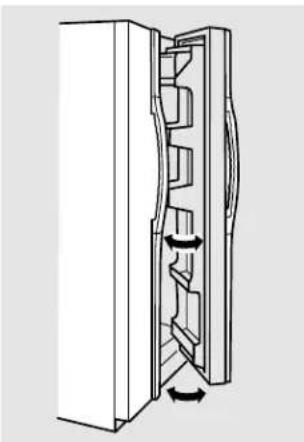

Ist die Tür nur teilweise offen, so schliesst sie sich automatisch. Tür bleibt offen, wenn sie weiter als die Stop Position geöffnet ist.

Kühlschranktüren

Die Kühlschranktüren fühlen sich vielleicht ungewohnt an. Durch das besondere Öffnungs/Schliessungsmerkmal schliessen sich die Türen fest and dicht.

Beim Öffnen der Tür merkt man eine Stop Position. Wird die Tür weiter als die Stop Position geöffnet, so bleibt die Tür offen stehen, damit der Kühlschrank ein- oder ausgeräumt werden kann. Ist die Tür nur teilweise offen, so schliesst sie sich automatisch.

Der Widerstand der Stop Position wird weniger, wenn die Tür mit Essware beladen ist.

Regale und Behälter.

Je nach Modell unterschiedlich.

Passteil

Kühlschrankfach

Kühlschrank Türbehälter und Gefrierfach Aufkippbehälter

Grosse Behälter

Die grösseren Behälter in der Tür und die Kippbehälter im Gefrierfach sind verstellbar.

Zur Entfernung: Behälter von vorne anheben und entfernen.

Ersatz oder Verstellung: Rückseite der Behälter in das Profil in der Tür einsetzen. Behälter von vorne eindrücken. Die Behälter schnappen ein.

Kleine Behälter

Entfernung: Behälter von vorne anheben und entfernen.

Ersatz: Behälter von oben auf das Profil in der Tür setzen. Behälter eindrücken, bis er einrastet.

Die Passteile verhindern das Umkippen und Verrutschen von kleinen Teilen, die sich im Behälter befinden. Das Passteil kann mit einem Finger hin und her geschoben werden.

Fllaschenhalterung

Flaschenhalterung

Die Flaschenhalterungen sind verstellbar und vermeiden das Umkippen von hohen Behältern.

Entfernung: Halterung von vorne anheben und entfernen.

Erstaz oder Verstellung: Rückseite der Halterung auf dem Profil in der Tür aufsetzen. Halterung von vorne eindrücken.

Lasche drücken und Regal nach vorne ziehen.

Herausziehbares, rutschfestes Regal

Mit dem herausziehbarem, rutschfestem Regal können Gegenstände von hinten nach vorne gerückt werden. Die besondere Kante verhindert das Überlaufen von Verschüttetem auf untere Regale.

Entfernung:

Regal herausziehen, bis es den Stop erreicht, danach auf die Lasche drücken und das Regal herausziehen.

Ersatz oder Verstellung:

Regal auf der Laufschiene einschieben. Das Regal kann bewegt werden, wenn die Tür 90

oder mehr geöffnet ist. Zum Verstellen wird das Regal über den Stop hinweg geschoben und nach unten schraeg gestellt. Regal auf die gewünschte Position schieben, mit der Laufschiene gleichstellen und einschieben.

Regal muss vollkommen eingeschoben sein, ehe die Tür geschlossen werden kann.

Diese Regal kann zur Hälfte in sich selbst geschoben werden, damit grössere Gegenstände auf dem unteren Regal untergebracht werden können.

Das Regal kann wie das herausziehbare, rutschfeste Regal entfernt oder ersetzt werden.

In einigen Modellen kann dieses Regal nicht in die untere Position angebracht werden.

Entfernbares Getränkegestell

Das Getränkegestell hält liegende Flaschen. Es kan an jedem entfernbaren Regal angebracht werden.

Zum Einbau:

7 Den grossen Teil der Schlitze oben auf dem Regal mit den Laschen unter dem Regal vereinbaren.

2 Gestell einschieben, damit es einrastet.

Wein-/Getränkegestell in Tür (bei manchen Modellen)

Dieses Gestell nimmt bis zu 5 Dosen, eine Flasche Wein oder eine 2-l-Flasche Limonade auf.

Das Gestell wird an den Seiten des Butterfachs aufgehängt.

Ausbauen:

1 Wein-/Getränkegestell leeren.

2 Die Unterseite des Butterfachs festhalten, das Vorderteil gerade nach oben und dann herausheben.

3 Zum Abnehmen des Gestells vom Butterfach die seitlichen Drähte des Gestells aus den Löchern auf jeder Seite des Butterfachs herausziehen.

Einbauen:

7 Gestell wieder an den Seiten des Fachs befestigen.
2 Die Rückseite des Gestells in die geformten Stützen an der Tür einführen. Dann auf de Vorderseite des Gestells drücken. Das Gestell rastet ein.

Regale und Behälter.

Nicht in allen Modellen.

Trennwand

Gefrierfach-Körbe

Zur Entfernung werden die Körbe vollkommen nach hinten geschoben. Anheben, bis die Stifte hinten frei sind. Ganzen Korb anheben und entfernen.

Die Trennwand teilt den Korb, damit besser Pakete verteilt werden koennen. Für grösserer Pakete wird die Trennwand flach gefaltet.

Korb muss vollkommen eingeschoben werden, ehe die Tür geschlossen werden kann.

WARNUNG: Werden die Körbe nicht benutzt, so kommt es zu schlechteren Ergebnissen. Es kommt zu einer schlechten Temperaturverteilung, da die Luft im Gefrierfach schlecht umlaufen kann, wenn Gegenstände ohne Korb aufbewahrt werden.

Zum Entfernen bis zur oberen Position schieben, Vorderseite über die Stop Position heben und herausheben.

Korb muss vollkommen eingeschoben werden, ehe die Tür geschlossen werden kann.

WARNUNG: Werden die Körbe nicht benutzt, so kommt es zu schlechteren Ergebnissen. Es kommt zu einer schlechten Temperaturverteilung, da die Luft im Gefrierfach schlecht umlaufen kann, wenn Gegenstände ohne Korb aufbewahrt werden.

Herasuschiebbare Gefrierfach-Regale

Zur Entfernung wird das Regal bis zur Stop Position herausgezogen, danach wird über die vordere Stop Position gehoben und entfernt.

Korb muss vollkommen eingeschoben werden, ehe die Tür geschlossen werden kann.

Feste Gefrierfachregale

Es gibt zwei Typen fester Gefrierfachregale.

Ausbauen dieses Regaltyps:

Das Regal an der linken Seite hochheben.

2 Das Regal herausziehen.

Ausbauen dieses Regaltyps:

Die linke Seite des Regals hochheben und es nach links in die Mitte der Regalstützen schieben.

2 Die rechte Seite des Regals nach oben und aus den Regalstützen heraus drehen.

Beladung des Gefrierfachs

Päckchen werden so auf die Regale gestapelt, damit zwischen den Päckchen wenigstens 15 mm Freiraum besteht und 15 bis 25 mm Zwischenraum zwischen dem oberen Päckchen und dem Regal oder Korb. Päckchen dürfen länger sein als das Regal, müssen aber 15 mm von der Tür entfernt bleiben.

Essware, die gefroren werden soll, wird nicht direkt in Kontakt mit schon gefrorenen Päckchen gebracht. Soll jeden Tag Essware gefroren werden, so kann es notwendig werden die Mengen zu reduzieren.
Soll eine grösserer Menge Essware gefroren werden, wird der Regler auf die kälteste Temperatur gestellt. Sobald die Päckchen gefroren sind, wird die Temperatur wieder auf die Normaltemperatur gestellt.
Essware friert am schnellsten auf den mittleren Regalen und langsamer in den Türfä chern.

Esmittel aus der Tiefkühltruhe dürfen nicht länger als das empfohlene Datum verwahrt werden.
Sollte der Strom für längere Zeit ausfallen, oder falls das Kühlsystem ausfällt, werden die Türen nur wenn unbedingt nötig, geöffnet.
■Die Fächer in der Tür, die mit zwei Sternen gekennzeichnet sind, eigenen sich nur für vorher gefrorene Essware.

Sprudelgetränke sollen nicht im Gefrierfach untergebracht werden.

GefrierfachNutzleistung

Kühlschrank/Gefrierfach haben eine insgesamte hervleistung.

Die Nennleistung für das Gefrierfach wird gemäss dem ISO 8561 STANDARD BEWERTET UND WIRD NACHFOLGEND BESCHRIEBEN:

CODE	GEFRIER-LASTTEMPERATUR ESSWARENTEMPERATUR
	Unter-6 C
	Unter-12 C
	Unter-18 C

Dieser Standard erlaubt eine ** Bewertung für diese begrenzten Gebiete:

Modelle Position der Gefrierfachregale
21, 23 Untere	Gefrierfachkorb und untere 2 Türregale, oberes Regal der Gefrierfachtür.
25 Regal über	Eisbehälter, oberes Regal der Gefrierfachtür und untere 2 Türregale.
27 Regal über	Eisbehälter, oberes Regal der Gefrierfachtür und untere 2 Türregale.
29 Untere 2	Regale der Gefrierfachtür.
23 OHNE SPENDER	Oberes Regal der Gefrierfachtür.
23 VERTEILER FÜR WURFEL- U. ZERKLEINERTES EIS	Untere 3 Türregale.

Kühlhaltefächer und Schubladen.

Nicht in allen Modellen.

Obst- und Gemüsefächer

Angesammeltes Wasser in der Schublade muss trocken gewischt werden.

In einigen Modellen hat die unterste Schublade eine Abdeckung, die zurückgeht, wenn die Schublade aufgemacht wird. Damit hat die Schublade Zugriff. Beim Schliessen der Schublade geht die Abdeckung in die Originalposition zurück.

Verstellbare Kühlhaltefächer mit Feuchtigkeitskontrolle

Der Regler wird ganz nach rechts auf die HIGH Position geschoben, damit die für die meisten Gemüse empfohlene Feuchtigkeit möglich ist.

Regler ganz auf die LOW Position schieben für niedrigere Feuchtigkeit zum Aufbewahren von Obst.

Verstellbares Fleischfach

Das verstellbare Fleischfach hat eine separate Kalthuftzufuhr von dem Gefrierfach.

Regler auf die kälteste Position bringen zum Aufbewahren von Fleisch.

Der verstellbare Temperaturregler bestimmt die Luftzufuhr vom ClimateControl ^™ .

Wird der Regler auf COLD gestellt so hat das Fach normale Kühlschrank-Temperatur und dient zusätzlich zum Aufbewahren von Gemüse. Die Kaltluftzufuhr ist abgestellt. Zwischen diesen beiden Werten kann die Temperatur geregelt werden.

Kühlhaltefach.

Nicht in allen Modellen.

Kühlhaltefach ausbauen

Die oberen Kühlhaltefächer können leicht entfernt werden, indem die Schublade gerade herausgezogen und über die Stop-Position gehoben wird.

3 Die Rückseite der Schublade nach oben und heraus heben.

Sollte es aus Platzgründen nicht möglich sein, die Schublade zu entfernen, so wird empfohlen, zuerst die Fächer in der Tür zu entfernen. Sollte das nicht ausreichen, so muss der Kühlschrank nach vorne gerollt werden, bis sich die Tür so weit öffnet, dass sie Schubladen herausgezogen werden können. In manchen Fällen muss der Kühlschrank beim Herausrollen nach links oder rechts geschoben werden.

Einbauen des unteren Kühlhaltefachs:

Die Rückseite der Schublade in den Drahthalter positionieren, dabei darauf achten, dass der Drahthalter in die Rillen auf der Rückseite der Schale passt.
2 Die Vorderseite der Schublade in den Drahthalter absenken.
3 Die Unterseite des Drahthalters nach vorne ziehen, bis der Draht in die Rille an der Unterseite der Schublade einrastet.

Draht in die Rille einrasten lassen.

In einem neuen Kühlschrank kann es 12 bis 24 Stunden dauern, bis Eis gemacht wird.

Leistungsschalter Eismacher grüne Licht Fühlerarm

Regal Eisschublade

Oberes Regal herausziehen und zum Zugriff in den Eismacher entfernen. Regal immer ersetzen. Das Regal kann zur Speicherung benutzt werden.

Automatischer Eismacher

Der Eismacher stellt 7 Eiswürfel während einem Zyklus her, etwa 100 bis 130 Eiswürfel in 24 Stunden, abhängend von der Temperatur im Gefrierfach, Raumtemperatur und Bedienungsbedingungen.

Zugriff zu dem Eismacher: Das Regal über der Eisschublade herausziehen. Regal muss immer ersetzt werden.

Wird der Kühlschrank in Betrieb genommen ehe die Wasserleitung zum Eismacher angeschlossen ist, dann muss der Leistungsschalter auf 0 gestellt sein.

Sobald das Wasser angeschlossen ist, wird der Schalter auf die I position gestellt.

Man hört ein Geräusch, jedesmal wenn der Eismacher mit Wasser füllt.

Der Eismacher füllt mit Wasser, wenn er auf unter -10 C gekühlt ist. In einem neuen Kühlschrank kann es 12 bis 24 Stunden dauern, bis Eis gemacht wird.

Es wird empfohlen die ersten Eiswürfel wegzuwerfen, bis das Wasser in der Leitung klar ist.

Es ist darauf zu achten, dass nichts mit dem Fühlerarm störend eingreift.

Der Eismacher stellt kein Eis her, wenn der Behälter bis zum Fühlerarm voll ist. Eiswürfel kleben manchmal zusammen.

Wird nicht viel Eis benutzt, so werden die Würfel trübe, schrumpfen und verlieren Geschmack.

Sollten Eiswürfel im Eismacher zusammenkleben, leuchtet das grüne Licht am Schalter auf. Eiswürfel müssen entfernt werden und der Schalter wird auf die 0 Position gestellt. Danach wird der Schalter auf I gestellt und neues Eis wird hergestellt. Wenn der Eismacher abgestellt war, dauert es 45 Minuten bis der Eismacher wieder anläuft.

BEMERKUNG: Bei niedrigem Wasserdruck kommt es vor, das der Eismacher mehrere Zyklen durchläuft, bis ein Behälter Eis vorhanden ist.

⚠️ WARNING!

Nur an

Drinkwasserleitung anschliessen. Der Eismacher muss von einem Fachtechniker angeschlossen werden.

Eisschublade

Eisschublade

Schublade aufziehen, um Eis zu entfernen.

Zum Entfernen der Schublade wird sie herausgezogen und über die Stop Position gehoben.

Abtropfregal

Benutzung des Verteilers

Man wählt ZERKLEINERTES EIS 🎨, EISWÜRFEL 🎨 oder WASSER .

Glas leicht gegen den Verteilerarm drücken.

Das Abtropfregal hat keinen Abfluss. Regal und Grill oft säubern.

Sollte anfangs kein Wasser laufen, kann es sein, dass die Leitung mit Luft gefüllt ist. Arm für mindestens zwei Minuten drücken, damit die Luft entweichen kann, und das System kan sich mit Wasser füllen. Zur Reinigung der Leitung sollte man die ersten 6 Gläser Wasser nicht benutzen.

VORSICHT: Finger von der Eiszerkleinerungsöffnung fernhalten.

Verteiler Verschluss (an bestimmten Modellen)

Verschlussregler für drei Sekunden zum Verriegeln des VERTEILERS drücken. Zum Aufschliessen wird der Knopf drei Sekunden gedrückt.

Verteilerlicht (an bestimmten Modellen)

Dieser Knopf stellt das Nachtlicht an und aus. Das Licht geht auch an, wenn der Verteilerarm gedrückt wird. Die Birne wird mit einer 6 Watt 12V Birne ersetzt.

Türalarm (an bestimmten Modellen)

Zum Einstellen des Alarms wird der Knopf gedrückt bis das Anzeigelicht aufleuchtet. Dieser Alarm sagt an, wenn die Tür für mehr als 3 Minuten offen steht. Das Licht geht aus, sobald die Tür geschlossen wird.

Wichtiges über den Verteiler

Das Eisfach ist nur für im Gefrierfach hergestelltes Eis gedacht. Andere Eissorten lassen sich nicht zerkleinern.
Glas nicht voll mit Eis füllen und schmale Gläser vermeiden. Gestautes Eis kann zusammenfrieren. Der Eisstau wird mit einem Holzlöffel zerkleinert.
- Getränke und Esswaren sollen nicht in der Eischublade gekühlt werden. Dosen, Flaschen oder Packungen können eine Stauung im Eismacher oder an der Schnecke verursachen.
■Glas nahe an die Öffnung halten ohne die Öffnung zu berühren, damit das Eis in das Glas fällt.

Sollen EISWÜRFEL geliefert werden, kommt manchmal etwas zerkleinertes Eis mit. Eiswürfel gelangen manchmal in den Brecher.
Nach der Ausgabe von zerkleinertem Eis tropft etwas Wasser von dem Verteiler.
■ Manchmal bildet sich Schnee auf der Tür in dem Eisverteiler. Das ist normal und kommt meistens vor, wenn öfters zerkleinertes Eis benutzt wird. Der Schnee verdunstet von selbst.

VORSICHT: Produkte, wie Wassereis sollen nicht zu kalt verzehrt werden.

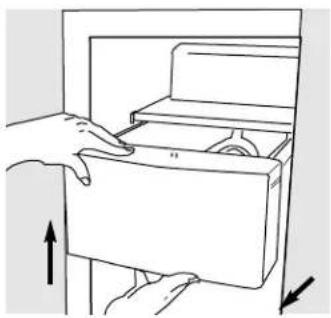

Eisschublade an Verteilermodellen

Entfernung:

Eismacher Schalter auf 0 stellen (OFF). Schublade herausziehen und über die Stop Position heben.

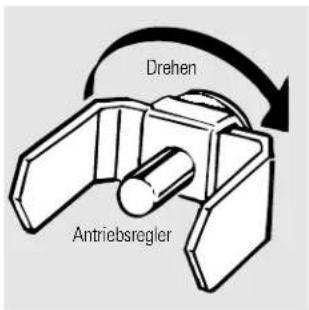

Ersetzen:

Schublade fest einschieben. Sollte sie nicht vollkommen passen, so wird der Antriebsregler 1/4 Runde gedreht. Danach wird die Schublade fest eingeschoben.

Drehen Antriebsregler

Pflege und Reinigung des Kühlschrankes.

Entfernung des Arms (an bestimmten Modellen)

Reinigung des Abtropfregals

Das Fach unter dem Verteiler und das Gitter trocken wischen. Flecken mit etwas Essig entfernen. Weichen lassen, bis der Flecken sich entfernen lässt.

Verteilerarm (an bestimmten Modellen). Tür zum Gefrierfach öffnen, damit beim reinigen des Verteilerarms kein Eiswasser ausgeschenkt wird. An Modellen mit einem Verteilerarm, kann der Arm zum reinigen entfernt werden. Der Arm wird von der Rückseite des Verteilers abgenommen. Arm mit warmem Wasser und Natriumbikarbonat reinigen (etwa 15 ml Natriumbikarbonat und 1 Liter Wasser). Abspülen und trocknen. Zum Ersetzen wird der Rand des Arms in die Rillen auf der Rückseite des Verteilers gedrückt. Es ist darauf zu achten, dass der Arm hinter dem Kragen des Verteilers sitzt.

Türgriffe und Zierleisten. Mit feuchtem Lappen und Seifenwasser reinigen, danach trocken wischen.

Aussenseit sauber halten. Wachs oder Spülmittel mit einem weichen Tuch auftragen. Trocknen und mit einem weichen Tuch polieren.

Kühlschrank nicht mit einem Spültuch oder nassem Tuch säubern. Anstrich kann beschädigt werden. Scharfe Putzmittel und Bleichmittel sind zu vermeiden, das sie den Anstrich beschädigen.

Reinigung der Innenseite

Zur Verhinderung von Gerüchen jeweils einen offenen Behälter Natriumbikarbonat in den Kühlschrank und das Gefrierfach stellen.

Stecker vor der Reinigung der Innenseite abziehen.

Sollte das nicht möglich sein, wischt man mit besondere Sorgfalt um Schalter, Lichter und Regler.

Man benutzt warmes Wasser mit 15 ml Natriumbikarbonat zu einem Liter Wasser. Das reinigt und beseitigt Gerüche. Nachwischen und trocknen.

Nicht empfohlene Reinigungsmittel sind zu vermeiden, besonders Mittel, die Erdoeldestillat enthalten, das sie die Innenseite beschädigen können.

Kalte Glasregale nicht mit heissem Wasser putzen, da sie möglicherweise platzen können. Mit Glasregalen ist vorsichtig umzugehen. Durch Anschlagen kann das Glas zersplittern.

Plastikteile aus dem Kühlschrank sollen nicht in der Spülmaschine gewaschen werden.

Das Kühl-/Auftautablett ist spülmaschinenfest.

Pflege und Reinigung des Kühlschrankes.

Hinter dem Kühlschrank

Kühlschrank sorgfPältig von der Wand abrücken. Dabei ist darauf zu achten, dass der Fussbodenbelag nicht beschädigt wird.

Beim Zurückschieben ist darauf zu achten, dass die Anschlusschnur und die Wasserleitung zum Eismacher nicht beschädigt werden.

Kühlschrank gerade herausziehen und gerade wieder zurückschieben. Seitliche Bewegung kann den Fussboden und den Kühlschrank beschädigen.

Ferienvorbereitungen

Für lange Ferien oder Abwesenheit wird der Kühlschrank leer geräumt und abgestellt. Innenseite mit 15 ml Natriumbikarbonat und 1 Liter Wasser reinigen. Tür offen lassen.

Sollte die Temperatur unter den Gefrierpunkt fallen, wird empfohlen das Wassersystem von einem Fachtechniker leeren zu lassen, damit kein Wasserschaden entsteht.

Eismacherschalter auf die 0 Position stellen und Wasserleitung abstellen.

Umzug

Alle Regale und Schubladen mit Klebstreifen festsichern zur Vermeidung von Schaden.

Wird ein Handwagen benutzen, darf der Kühlschrank nicht von hinten oder vorne gegen den Wagen gestellt werden. Dadurch kann der Kühlschrank beschädigt werden. Kühlschrank immer von der Seite transportieren.

Kühlschrank muss immer aufrecht stehen.

Ersetzen der Glühbirne.

Der Stromkreis wird nicht unterbrochen, wenn der Regler auf 0 (OFF) steht.

Seiten

Kühlschrankfach – oberes Licht

1 Kühlschrank Stecker abziehen.
2 Die Birnen befinden sich oben hinter der Lichtblende. Schrauben vorne an der Blende entfernen.
3 Blende entfernen, indem die Seiten eingedrückt werden und die Blende sich herausbewegt.

4 Nachdem die Birne mit einer gleichwertigen Birne ersetzt worden ist, wird die Blende wieder angebracht und die Schrauben befestigt. Dabei müssen die Zungen hinten in die Rillen am Blendengehäuse passen.
5 Kühlschrank Stecker wieder einstecken.

Kühlschrankfach – unteres Licht

Das Licht befindet sich hinter der oberen Schublade.

1 Kühlschrank Stecker abziehen.
2 Regler vom Fleischfach durch herausziehen entfernen.
3 Lichtblende anheben und abziehen.

4 Nachdem die Birne mit einer gleichwertigen Birne ersetzt worden ist, werden die Blende und der Reglerknopf ersetzt.
⑤ Kühlschrank Stecker wieder einstecken.

1 Kühlschrank Stecker abziehen.
2 RRegal direkt über dem Licht entfernen, dazu wird das Regal zuerst geleert. An bestimmten Modellen muss an der Lichtblende eine Schraube entfernt werden.
3 Blende durch Eindrücken der Seiten und Anheben entfernen.

4 Birne mit einer gleichwertigen Birne ersetzen und Blende wieder anbringen. Dabei müssen die Zungen hinten in die Rillen am Blendengehäuse passen.
5 Kühlschrank Stecker wieder einstecken.

Verteiler

1 Kühlschrank Stecker abziehen.
2 Die Birne befindet sich unter der Bedienungsblende. Birne gegen den Uhrzeigersinn auschrauben.

3 Birne mit einer gleichwertigen Birne ersetzen.
4 Kühlschrankstecker wieder einstecken.

Für bestimmte eingebaute Modelle

Diese Anleitungen sorgfältig und vollständig lesen.

Vor Beginn

Einige Modelle werden mit dekorativen Verkleidungen geliefert zur Installation von Türverkleidungen.

Verkleidung unter 6 mm Dicke

Für Holzverkleidungen, die weniger als 6 mm dick sind, wird eine zusätzliche Platte, wie zum Beispiel eine 3 mm dicke Pappplatte, benutzt, die zwischen die Aussenseite der Tür und der Holzverkleidung passt. Bei vorgeschnittenen Verkleidungen wird Füllmaterial mitgeliefert. Die dekorative Verkleidung und das Füllmaterial muss insgesamt 6 mm dick sein.

Verkleidung unter 6 mm Dicke

19 mm oder überhöhte Verkleidung

Eine überhöhte Verkleidung, die auf eine 6 mm dicke Platte aufgeschraubt oder aufgeklebt ist, oder eine 19 mm angefertigte Verkleidung kann benutzt werden. Der überhöhte Teil der Verkleidung muss so angefertigt sein, dass mindestens 5.1 cm Zwischenraum zum Türgriff besteht.

Verkleidungen, dicker als 6 mm bis zu 19 mm, müssen so gestaltet sein, dass die äussere Verkleidung nicht dicker als 6 mm ist.

Gewichtsgrenzen für Sonderverkleidungen:

Kühlschranktür 17 kg Maximum

Gefrierfachtür 13 kg Maximum

5.1 cm Zwischenraum zum Türgriff Dekorative Verkleidung 6 mm Zusatzplatte 19 mm Kühlschranktür

Dimensionen für die sonderangefertigte Holzverkleidungen

Gefriefachverkleidung ohne Verteiler

Auschnitt 8 mm 3 mm 170.9 cm VORDERSEITE 36.8 cm

Gefrierfachverkleidung mit Verteiler

Ausschnitt 3 mm 8 mm 45.4 cm VORDERSEITE VORDERSEITE 36.8 cm 85.4 cm

Kühlschrankverkleidung

3 mm Auschnitt 8 mm 170.9 cm 49.5 cm

Die Ecken oben auf der Verkleidung müssen ausgeschnitten werden.

Anleitungen sorgfältig und vollständig lesen.

1 Einsetzen der Verkleidung in die Gefrierfachtür.

Verkleidung sorgfältig in die Vertiefung hinter dem Türgriff einschieben. Falls notwendig wird zuest das Füllmaterial eingeschoben. Schritt für die Verkleidung in der Kühlschranktür wiederhholen.

Dieser Schritt betrifft nur Türen ohne Verteiler.

2 Einsetzen der unteren Gefrierfachtürverkleidung.

Verkleidung vorsichtig in die Vertiefung hinter dem Türgriff einschieben. Füllmaterial wird, falls benötigt, zuerst eingeschoben.

3 Zierleiste oben auf der Gefrierfach- und Kühlschranktür anbringen.

Die Leiste befindet sich oben im Kühlschrank.

Die Leiste wird mit jeweils zwei Schrauben oben auf jeder Tür eingeschraubt. Nur handfest anziehen. Die Verkleidung muss fest in der Lippe der Leiste sitzen.

Schrauben für obere Leiste Schrauben für obere Leiste Ausschnitt obere Gefrierfachverkleidung Kühlschranktürverkleidung unthere Gefrierfachtürverkleidung Seitenstreifen Seitenstreifen Ausschnitt

4 Anbringen der seitlichen Leiste.

Diese Teile befinden sich auf der Innenseite am Türgriff.

Schutzfilm nicht entfernen bis die Leisten angebracht sind.

Untere Seite der Leiste wie abgebildet unter der unteren Verkleidung ansetzen.

Leiste gegen die Verkleidung halten und die Leiste unter die obere Leiste schieben. Leiste soll fest anziehen und alle Teilen muüssen flach anliegen.

obere Leiste seitliche Leiste seitliche Leiste untere Leiste

Zur Installation oder beim Umzug müssen die Türen möglicherweise abgenommen werde, damit der Kühlschrank durch Türrahmen passt.

Abnehmen der Tür

Türen müssen geschlossen sein und Kühlschrankstecker muss abgezogen sein.

Wasserleitung und Kabelbündel abtrennen.

In der Nähe dem unteren Schanier auf der Gefrierfachseite wird der Kragen an beiden Seiten der Kupplung eingedrückt und die Wasserleitung wird entfernt. Das Kabelbündel wird auch abgetrennt. Wasserleitung und Kabelbündel durch die untere Leiste ziehen.

2 Schanierabdeckung und Schanier entfernen.

Zuerst wird die Schanierabdeckung entfernt. Abdeckung von beiden Seitenam schmalen Ende angreifen. Abdeckung von hinten hochheben, dann von vorne.

BEMERKUNG: Abdeckung NICHT mit Schraubenzieher entfernen. Abdeckung vorsichtig behandeln. Schanier wird mit Torx T-20 entfernt.

3 Abnehmen der Türen.

Tür vorsichtig 90 schwenken. Tür hochheben, dabei die Wasserleitung und das Kablebündel mitführen.

BEMERKUNG: Das untere Schanier kann beschädigt werden, wenn die Tür nicht angehoben wird.

BEMERKUNG: Wasserleitung und Kabelbündel nicht klemmen.

BEMERKUNG: Verbindungsschlauch nicht auf harte Fläsche fallen lassen. Sehe auch "Einsetzen der Tür".

Einsetzen der Tür

1 Tür auf das untere Schanier aufsetzen.

Mit der Tür bei 90, wird die Tür auf das untere Schanier gesetzt. Tür vorsichtig schliessen.

BEMERKUNG: Tür muss gerade aufgesetzt werden, damit das Schanier nicht beschädigt wird.

BEMERKUNG: Verbindungsschlauch nicht auf harte Fläsche fallen lassen, damit er nicht beschädigt wird.

2 Ersetzen des oberen Schaniers und der Schanierabdeckung.

Das obere Schanier wird mit Torx T-20 befestigt. Abdeckungen werden aufgesetzt. Ein 7/16" Schraubenschlüssel wird an dem unteren Schanier benuzt, um die Tür abzugleichen.

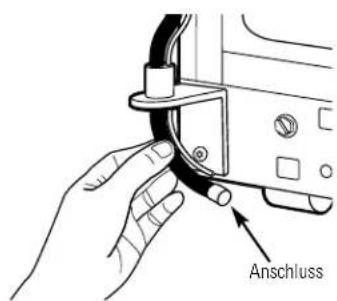

3 Wasserleitung und Kabelbündel anschliessen.

Wasserleitung in die Kupplung einführen bis die Markierung nicht mehr zu sehen ist. Kabelbündel anschliessen.

4 Wasserleitung andrehen und Kühlschrank wieder anstellen.

Kabelbündel Kragen

Schanierabdeckung

90° Tür Schanierstift

Anschluss

Einbauanleitungen

Kühlschrank

Modelles 21, 23, 25, 27 und 29

VOR BEGINN

Anleitungen vollständig und sorgfältig lesen.

• WICHTIG – Anleitungen für den örtlichen Inspektor verwahren.
• WICHTIG – Alle örtlichen Vorschriften müssen beachtet werden.
• Notiz an Techniker – Anleitungen dem Gebraucher übergeben.
• Notiz an Gebraucher – Anleitungen aufbewahren.
• Können – Zur Installation muss man grundliegende handwerkliche Kenntnisse haben.
• Fertigstellung – Kühlschrankinstallation – 15 minuten
• Die ordnungsgemässe Installation ist die Aufgabe des Technikers.
• Defekte wegen fehlerhafter Installation fallen nicht unter die Garantie.

WASSERLEITUNG ZUM EISMACHER (AN BESTIMMTEN MODELLEN)

Kühlschränke mit Eismachern müssen an eine Kaltwasserleitung angeschlossen werden. Der Einbausatz ist vom örtlichen Händler er haltbar.

Maximaler Wasserdruck - 8.2 bar Minimaler Wasserdruck - 2.8 bar

Eismacher muss von einem Fachtechniker eingebaut werden.

STANDORT DES KÜHLSCHRANKES

• Kühlschrank nicht aufstellen, wo die Temperatur unter 16 C fällt, da der Kühlschrank dann die Innentemperatur nicht aufrecht erhalten kann.
• Kühlschrank nicht aufstellen, wo die Temperatur über 37 C geht, da der Kühlschrank dann nicht ordnungsgemäss läuft.
• Kühlschrank auf solidem Boden aufstellen.

ZWISCHENRÄUME

Die folgenden Zwischenräume müssen zur Installation, Luftumlauf und Strom- und Wasseranschlüsse erlaubt werden:

21' und 23' 25', 27' und 29'

• Seiten 4 mm 4 mm
  • Oberseite 25 mm 25 mm
  • Rückseite 13 mm 25 mm

DIMENSIONEN

	29 27	25 23 21
A*	1733 mm	1733 mm	1733 mm	1733 mm	1733 mm
B	908 mm	908 mm	908 mm	908 mm	908 mm
C**	912 mm	879 mm	879 mm	738 mm	738 mm
D	1261 mm	1271 mm	1271 mm	1156 mm	1156 mm
E	1273 mm	1255 mm	1247 mm	1232 mm	1214 mm
F	1051 mm	1093 mm	1099 mm	989 mm	986 mm
G	1386 mm	1381 mm	1381 mm	1361 mm	1355 mm
H	1140 mm	1150 mm	1149 mm	1023 mm	994 mm

*Schanier ist nicht der Höhedimension eingerechnet. **Tiefendimension enthält Griffe.

A B C D

F E

H G

ROLLEN

Die Rollen haben drei Aufgaben:

■ Die Rollen richten die Tür, damit sie von einer halb offen Position leicht schliesst. (Voderseite etwa 5/8" [16 mm] erhöhen.)
■ Die Rollensorgen dafür, dass der Kühlschrank ohne zu wackeln fest auf dem Boden steht.
■ Zum Reinigen kann er Kühlschrank mit den Rollen leicht hin und her bewegt werden.

Der Kühlschrank wird nach der Installation nivelliert.

Einstellung der Rollen an 25', 27' und 29' Modellen:

■ Die Einstellschrauben werden im Uhrzeigersinn gedreht, um den Kühlschrank höher zu stellen und entgegen dem Uhrzeigersinn, um den Kühlschrank zu senken. Dazu wird ein

Rolleneinstellschraube

3/8"Schrauben- oder Sechskantschlüssel benutzt.

Einstellung der Rollen an 21' und 23' Modellen

Türen öffnen, Schrauben an beiden Enden vom Grill entfernen und Grill entfernen.

2 Verstellbarere Schrauben im Uhrzeigersinn zur Erhöhung des Kühlschrankes und entgegen dem Uhrzeigersinn zur Senkung drehen. D wird ein 3/8"Schraub oder Sechskantschlu

Rollereinstellschrauben

3 Diese Modelle haben auch hinten Rollen, damit der Kühlschrank mit den Küchenschränken gleichgerichtet werden kann. Im Uhrzeigersinn zur Erhöhung und entgegen dem Uhrzeigersinn zum Senken drehen.

4 Grill ersetzen.

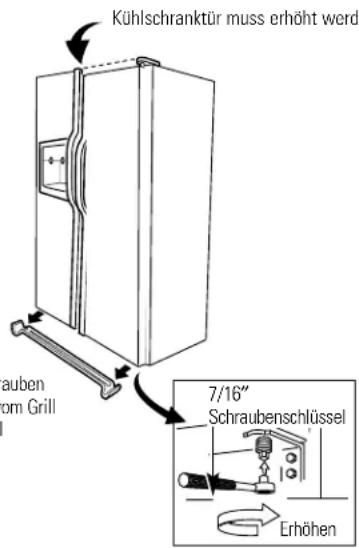

TÜRENABGLEICH

Nachdem der Kühlschrank gerichtet ist muss die Kühlschranktür 1/16"höher sein als die Gefrierfachtür.

Zur Anpassung der Türen die Kühlschranktür ausrichten.

Zum Richten der Türen wird mit einem 7/16" Schraubenschlüssel die Türeinstellschraube zur Erhöhung nach rechts und zum Senken nach links gedreht. (Ein Nylonstöpsel auf der Innenseite des Stiftes verhindert das Drehen ohne Schraubenschlüssel.)
Nach ein oder zwei Drehungen werden die Türen geöffnet und geschlossen um zu sehen, ob die Türen gerichtet sind.

Kühlschranktür muss erhöht werden Auben om Grill 7/16" Schraubenschlüssel Erhöhen

DIMENSIONEN UND SPEZIFIKATIONEN

(für eingebaute Modelle)

178.4 cm 91.4 cm 61 cm

Wasser Elektrisch 19 mm Zwischenraum 13 mm Hohlraum + 6 mm Wandplatten) 61 cm Schrank 63.5 cm Tischhöhe

INSTALLATION DER WASSERLEITUNG

VOR BEGINN

Kühlschrank- oder Eismacherhersteller garantieren den Einbau der Wasserleitung nicht. Die folgenden Empfehlungen helfen, möglichen, teuren Wasserschaden zu vermeiden.

Wasserschlag in den Hausleitungen kann zu Schaden an Kühlschrankteilen verursachen, oder es kann zu Leckage und Wasserschaden führen. Vor Einbau der Wasserleitung muss der Wasserschlag von einem Klempner repariert werden.

Wasserleitung nicht an Heisswasserleitung anschliessen.

Sollte der Kühlschrank benutzt werden ehe die Wasserleitung angeschlossen ist, so muss der Leistungsschalter in der 0 Position (OFF) stehen.

Wasserleitung nicht anschliessen falls die Temperaturen unter den Gefrierpunkt fallen.

Bei Gebrauch von elektrischen Geräten, wie zum Beispiel eine Elektrobohrmachine, muss darauf geachtet werden, dass das Gerät isoliert oder zur Vermeidung von Elektroschock geerdet ist.

Installation muss örtlichen Vorschriften entsprechen.

Installation des Eismachers muss von einem Fachtechniker vorgenommen werden.

⚠️ WARNING! Nur an Trinkwasserleitung anschliessen.

① ANSCHLUSS DER LEITUNG AN DEN KÜHLSCHRANK

BEMERKUNG:

• Vor Einbau ist darauf zu achten, das der Stromkreis unterbrochen ist.
• Es wird empfohlen einen Filter einzubauen zur Verhinderung von Sand oder Unreinheiten im Wasser, die das Sieb des Ventils in der Wasserleitung verstopfen können. Filter in der Nähe des Kühlschrankes in die Wasserleitung einbauen.

① ANSCHLUSS DER LEITUNG AN DEN KÜHLSCHRANK (FORTSETZUNG)

In bestimmten Modellen befindet sich der Kühlschrankanschluss ausserhalb der Kompressorabschirmung. An anderen Modellen muss die Kompressorabschirmung entfernt werden, um Zutritt zu derm Kühlschrankanschluss zu haben.

Die Plastikkappe muss entfernt werden für Modelle, wo der Kühlschrankanschluss direkt an das Wasserventil gemacht wird.

Die Druckmutter und Schraubenrolle wie dargestellt auf das Ende der Rohrleitung setzen.

Ende der Rohrleitung soweit wie möglich in den Wasserventilanschluss schieben. Unter Festhalten werden die Armaturen befestigt.

Rohrleitung in Klemmband festmachen, damit sie in vertikaler Position bleibt. Klemmband muss möglicherweise geöffnet werden.

Eine der Illustrationen entspricht dem Anschluss für Ihren Kühlschrank.

Rohrleitungklemmband typische Druckmutter Schraubenrolle Rohrleitung Kühlschrankanschluss Rohrleitungklemmband typische Druckmutter Schraubenrolle Kühlschrankanschluss Rohrlei

Abschirmung wieder verschliessen.

2 WASSER ANSTELLEN UND KÜHLSCHRANK EINSTECKEN

Rohrleitung so anbringen, damit sie nicht hinten gegen den Kühlschrank oder die Wand vibriert. Kühlschrank an die Wand zurückschieben.

3 EISMACHER ANSTELLEN

Leistungsschalter am Eismacher auf I stellen. Der Eismacher läuft nicht an bis er seine Betriebstemperatur von -9 C oder niedriger erreicht. Betrieb ist dann automatisch solange der Schalter in der I Position steht.

Leistungsschalter

BEMERKUNG: Bei niedrigem Wasserdruck geht das Ventil bis zu dreimal auf, damit der Eismacher ausreichd Wasser hat.

Neue Kühlschränke hören sich anders an als alte. Neue Kühlschränke haben mehr Leistungsmerkmale und benutzen neue Technologie.

Hören Sie was ich auch höre? Diese Geräusche sind normal.

HUMMM...

WHOOSH...

■ Die neuen hochwirksamen Kompressoren laufen schneller unf länger als alte Kühlschränke, und man kann vielleicht ein hochtöniges Hummen oder ein pulsierendes Geräusch hören.
■ Manchmal läuft der Kühlschrank für laengere Zeit, vor allem wenn die Türen oft auf gemacht werden. Das bedeutet, dass FrostGuard™ aktiv ist. Das verhindert Gefrierbrand und hält Essware frischer.
■ Beim Schliesen der Tür hört man vielleicht ein Whoosh Geräusch. Das wird durch die Druckausgleichung im Kühlschrank verursacht.

WHIR!

■ Man hört die Ventilatoren bei hoher Geschwindigkeit laufen. Das Geräusch hört man wenn der Kühlschrank zuerst angestellt wird, wenn die Türen oft aufgemacht werden, oder wenn grosse Mengen Essware in den Kühlschrank oder das Gefrierfach geladen werden. Die Ventilatoren helfen die Temperatur konstant zu halten.
■ Sollte eine der Türen für mehr als drei Minuten auf sein, so laufen die Ventilatoren an, um die Birnen kühl zu halten.
■ Die Ventilatoren verändern ihre Geschwindigkeit zur besten Kühlung und um Energie zu sparen.
■ Nach der Wahl einer der CustomCool™ Programme kann man den Ventilator hören.

KLICKEN, KNACKEN, KRACHEN und ZIRPEN

■ Man hört vielleicht Krachen oder Knacken wenn der Kühlschrank zuerst angestellt wird. Das passiert, wenn der Kühlschrank auf die eingestellt Temperatur kühlt.
■ Elektronische Dämpfer klicken auf und zu zur besten Kühlung und Energieersparnis.
■ Der Kompressor macht ein klicken und zirpen Geräusch wenn er zuerst anläuft. (Das kann bis zu 5 Minuten anhalten).
■ Die elektronische Schalttafel kann ein Klicken verursachen wenn die Relais zum betätigen der Kühlschrankbauteile aktiv werden.
■ Dehnung und Verengung der Kühlungsspulen während und nach Auftauen kann ein Knacken und Krachen verursachen.
■ An Modellen mit Eismachern kann man das Eis hören, wenn es in den Eisbehälter fällt.

WASSERGERÄUSCHE

Das Fliessen von Kühlmitteln durch die Gefrierfach Kühlschlangen kann ein Geräusch wie kochendes Wasser verursachen.
■ Wassertropfen auf dem Auftauheizer können Geäusche wie zischen, poppen und brummen verursachen.
■ Waehrend dem Auftauzyklus kann man Wasser tropfen hören, wenn Eis auftaut und vom Verdunster in den Abfluss tropft.
■ Schliesen der Tür kann durch den Druckausgleich ein rauschendes Geräusch verursachen.

Für weiter Auskunft über normale Geräusche in Eismachern, siehe Automatische Eismacher und Eis- und Wasserverteiler.

Hinweise zur Störungsbeseitung

Sparen Sie Geld und Zeit! Lesen Sie die nächsten drei Seiten

durch und Sie brauchen den Kundedienst vielleicht nicht

anzurufen.

Problem Mögliche Ursachen Was kann man tun?
Kühlschrank läuft nicht	Kühlschrank ist im Auftauzyklus.	30 Minuten bis zum Ende des Auftauzyklus warten.
	Einer oder beide Regler sind auf 0 gedreht (OFF).	Regler auf eine bestimmte Temperatur setzen.
	Kühlschrank ist nicht eingesteckt.	Stecker vollkommen einstecken.
	Sicherung ist durchgebrannt/ Schaltautomat aus.	Sicherung ersetzen/Unterbrecher einstellen.
	Kühlschrank ist in Austellmodus.	Kühlschrank abziehen und wieder einstecken.
Vibriert oder klappert (leichtes Vibrieren ist normal)	Rollen muessen gerichtet werden.	Siehe Beschreibung für Rollen.
Motor laeuft für lange Zeit oder geht oft an und aus. (Moderne Kühlschränke haben mehr Platz und grössere Gefrierfächer brauchen mehr Laufzeit. Sie stellen sich oft an und aus damit die Temperatur konstant bleibt).	Normal wenn der Kühlschrank zuerst angestellt wird. ist.	24 Stunden warten bis der Kühlschrank vollkommen abgekühlt
	Kommt oft vor, wenn grosse Mengen Essware in den Kühlschrank geladen werden.	Das ist normal.
	Tür ist offen geblieben.	Prüfen ob ein Gegenstand das Schliessen verhindert.
	Heisses Wetter oder Tür wird oft aufgemacht.	Das ist normal.
	Temperaturregler auf kältester Position.	Siche Unter Regler.
Kühlschrank oder Gefrierfach zu warm	Temperaturregler nicht kalt genug gestellt.	Siehe Unter Regler.
	Warmes Wetter oder Tür wird oft aufgemacht.	Temperatur einen Wert kaelter stellen.Siehe Unter Regler.
	Tür ist offen geblieben.	Prüfen ob ein Gegenstand das Schliessen verhindert.
Frost oder Eiskristalle auf gefrorener Essware (Frost innerhalb dem Päckchen ist normal)	Tür ist offen geblieben.	Prüfen ob ein Gegenstand das Schliessen verhindert.
	Tür wird zuoft oder zulange geöffnet.
Trennwand zwischen Kühlschrank und Gefrierfach ist warm	Automatisches Energiesparersystem zirkuliert warme Flüssigkeit um die Vorderkanten im Gefrierfach.	Das verhindert Kondensation an der Aussenseite.
Automatischer Eismacher funktioniert nicht	Eismacher Leistungsschalter ist in der AUS Position.	Schalter in die AN Position stellen.
	Wasser abgestellt oder nicht angeschlossen.	Siehe Installation der Wasserleitung.
	Gefrierfach zu warm.	24 Stunden warten bis der Kühlschrank vollkommen abgekühlt ist.
	Eiswürfelstau im Eisfach stellt Eismacher ab.	Eiswürfel mit der Hand verteilen.
	Eiswürfel bleiben im Eismacher stecken (grünes Licht am Eismacher blinkt).	Eismacher abstellen, Eiswürfel entfernen und Eismacher wieder anstellen.
Häufiges Brummen	Eismacherleistungsschalter ist in der On Position, Wasser ist aber nicht angeschlossen.	Leistungsschalter in die OFF Position stellen. In der ON Position wird das Wasserventil beschädigt.
Eiswürfel haben einen Geruch oder Geschmack werden.	Eisbehälter muss gesäubert	Beträter leeren und säubern. Altes Eis entfernen.
	Essen gibt Geruch oder Geschmack an Eis ab.	Essen besser einpacken.
	Kühlschrankinnenseite muss geäubert werden.	Siehe Pflege und Reinigung.
Kleine oder hohle Eiswürfel	Wasserfilter verstopft.	Filterpatrone ersetzen.
Eiswürfel frieren zu langsam	Tür ist offen geblieben.	Prüfen ob ein Gegenstand das Schliessen verhindert.
	Temperaturregler nicht kalt genug.	Siehe Regler.
Eiswürfelspender funktioniert nicht	Eismacher oder Wasserleitung sind abgestellt.	Eismacher oder Wasserleitung anstellen.
	Eiswürfel sind am Fühlerarm angefroren.	Eiswürfel entfernen.
	Eis ist im Behälter zusammengefroren.	Zerkleinern und teilweise entfernen.Gefrierfach ist vielleicht zu warm. Gefrierfachregler kälter einstellen, jeweils um eine Position bis das Eis gut ist.
	Spender ist verriegelt.	LOCK CONTROL drei Sekunden eindrücken und halten.
Wasser hat schlechten Geschmack/Geruch	Wasserspender ist länger nicht benutzt worden.	Wasser laufen lassen bis das System sich erneuert hat.
Wasser im ersten Glas ist warm	Normal wenn der Kühlschrank zuerst installiert ist.	24 Stunden warten bis der Kühlschrank vollkommen kalt ist.
	Wasserspender ist länger nicht benutzt worden.	Wasser laufen lassen bis das System sich erneuert hat.
	Wassersystem ist geleert worden.	Einige Stunden warten bis Wasservorrat gekühlt ist.
Wasserspender funktioniert nicht	Wasserspeiseleitung ist abgestellt oder nicht angeschlossen.	Siehe Wasserleitungsinstallation.
	Wasserfilter ist verstopft.	Filterpatrone ersetzen oder Stöpsel einsetzen.
	Luftblasen im System.	Spenderarm mindestets zwei Minuten eindrücken.
	Spender ist verriegelt.	LOCK CONTROL drei Sekunden eindrücken und halten.
Wasser spratzt aus dem Spender	Neu eingebauter Filter.	Wasser drei Minutem vom Spender laufen lassen (ungefähr 6 Liter).
Wasser wird gespendet, aber Eismacher funktioniert nicht	Wasserreservoir ist gefroren.	Kundendienst anrufen.
	Kühlschranktempeartur zu kalt eingestellt.	Temperatur höher stellen.
Weder Wasser noch Eiswürfel	Speiseleitung abgestellt oder Ventil ist verstopft.	Klempner anrufen.
	Wasserfilter ist verstopft.	Filterpatrone ersetzen oder Stöpsel einsetzen.
	Spender ist verriegelt.	LOCK CONTROL drei Sekunden eindrücken und halten.
CUBED ICE war gewählt, aber CRUSHED ICE wird normal. gespendet	Letzte Wahl war CRUSHED ICE.	• Ein paar Würfel waren von der letzten Wahl übrig. Das ist
Gefrierfach erscheint orange	Auftauheizer ist an.	• Das ist normal.
Kühlschrank hat einen Geruch	Essware gibt Geruch ab.	• Essware mit starkem Geruch müssen besser verpackt werden.• Offenen Behälter Natriumbikarbonat aufstellen. Alle drei Monate erneuern.
	Innenseite muss gereinigt werden.	• Siehe Pflege und Reinigung.
Tür lässt sich nicht schliessen	Türdichtung an der Schanierseite bleibt stecken.	• Parrafin auf die Dichtung auftragen.
	Ein Türfach trifft auf ein Regal.	• Tü eine Position höher einrichten.
Aussenseite am Kühlschrank ist feucht	Bei hoher Luftfeuchtigkeit nicht ungewöhnlich.	• Trocken wischen.
Feuchtigkeit an der Innenseite (bei feuchtem Wetter kommt beim Öffnen der Tür Feuchtigkeit mit ins Innere)	Tür wird zu oft oder zu lange geöffnet.
Licht auf Innenseite funktioniert nicht	Kein Strom am Stecker.	• Sicherung ersetzen oder Unterbrecher nachstellen.
	Birne ist verbrannt.	• Siehe Glübirnen ersetzen.
Wasser auf dem Fussboden oder unter dem Gefrierfach	Eiswürfel in Rutsche gestaut.	• Eis mit Holzlöffel befreien.
Heisse Luft kommt von Normaler Luftumaluf im Kühlmotor.Kühlschrankunterseite	Während dem Kühlprozess entgeht heisse Luft unter dem Kühlschrank.Bestimmte Fussbodenbelege sind empfindlich und verfärben leicht, selbst bei normalen und sicheren Temperaturen.
Kühlschrank stellt sich nie ab, aber Temperatur ist normal	Adaptive Auftau haelt den Motor am laufen wenn Tür offen ist.	• Das ist normal. Kühlschrank stellt sich ab wenn Tür für 2 Stunden geschlossen war.
Kühlschrank piept	Tür ist offen.	• Tür schliessen.
Essware taut nicht auf/wird nicht kalt	Verpackung.	• Zeit erhöhen und in Plastik verpacken.
	Falsches Gewicht gewählt.	• Grösseres Gewicht wählen.
	Produkt mit hohem Fettgehalt.	• Grösseres Gewicht wählen.
	Chill/Thaw Tablett wird nicht benutzt.	• Essware auf Tablett legen, dabei Zwischenraum zwischen den Päckchen erlauben.
Isttemperatur entspricht nicht der eingestellten angestellt.Temperatur	Kühlschrank wurde gerade erst	• 24 Stunden erlauben bis System sich stabilisiert hat.
	Tür zu lange offen.	• 24 Stunden erlauben bis System sich stabilisiert hat.
	Wames Essen wurde in den Kühlschrank gestellt.	• 24 Stunden erlauben bis System sich stabilisiert hat.
	Auftauzyklus läuft.	• 24 Stunden erlauben bis System sich stabilisiert hat.
SelectTemp funktioniert nicht	Kühlschrank Temperatur steht auf der wärmsten Position.	• Das ist normal. Zur Energieersparung stellt sich Select Temp ab, wenn Kühlschrank auf der wärmsten Position steht.
