BEDIENUNGSANLEITUNG GWS 400 HM2 Güde

GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland

Originalbetriebsanleitung Wippsäge

TECHNISCHE DATEN | SICHERHEITSHINWEISE | BESTIMMUNGSGEMÄSSE VERWENDUNG |

1DE Transport / Lagerung

Transport / Lagerung

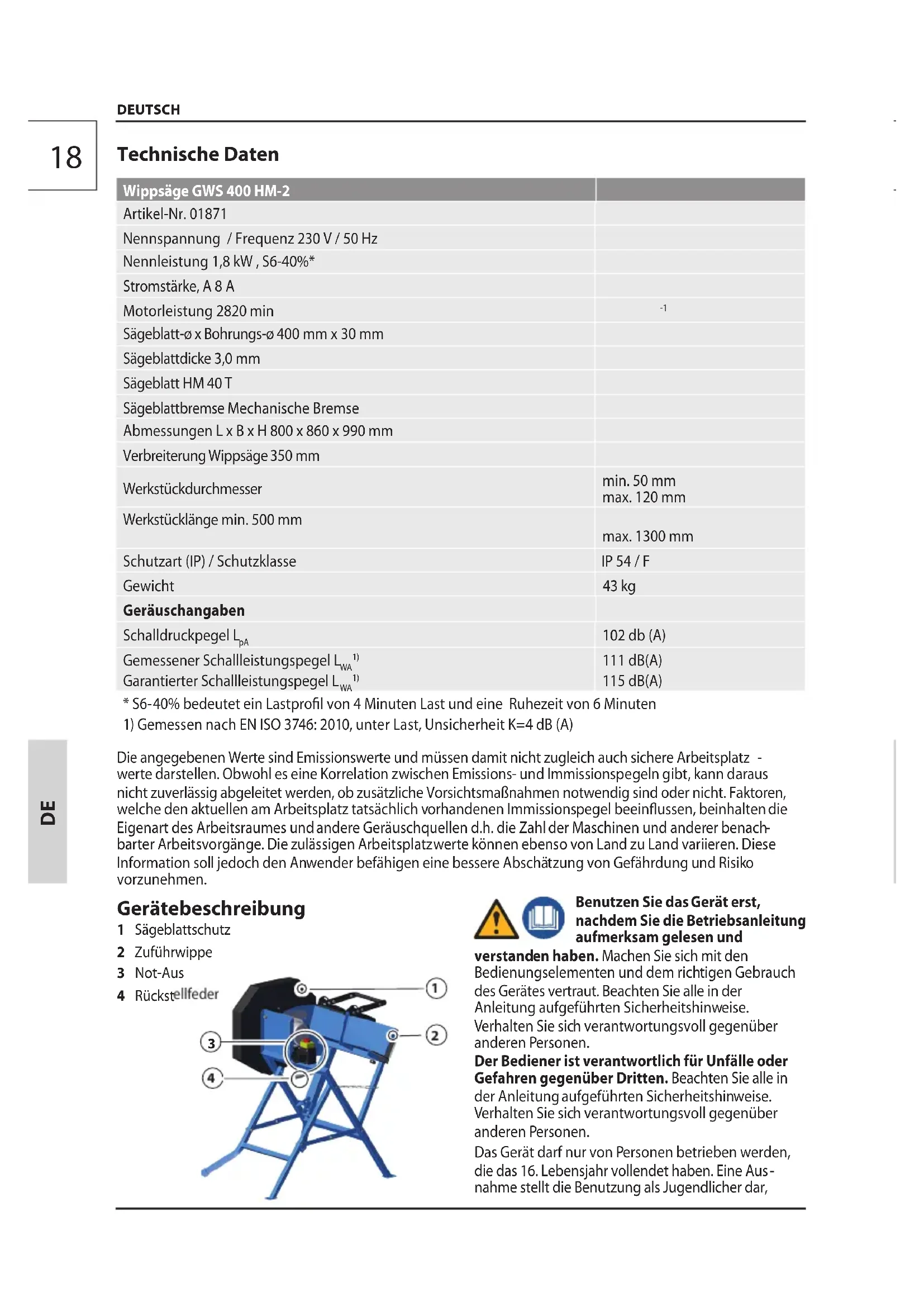

Technische Daten Wippsäge GWS 400 HM-2 Artikel-Nr. 01871 Nennspannung / Frequenz 230 V / 50 Hz Nennleistung 1,8 kW , S6-40%* Stromstärke, A 8 A Motorleistung 2820 min

Sägeblatt-ø x Bohrungs-ø 400 mm x 30 mm Sägeblattdicke 3,0 mm Sägeblatt HM 40 T Sägeblattbremse Mechanische Bremse Abmessungen L x B x H 800 x 860 x 990 mm Verbreiterung Wippsäge 350 mm Werkstückdurchmesser min. 50 mm max. 120 mm Werkstücklänge min. 500 mm max. 1300 mm Schutzart (IP) / Schutzklasse IP 54 / F Gewicht 43 kg Geräuschangaben Schalldruckpegel L

102 db (A) Gemessener Schallleistungspegel L

Garantierter Schallleistungspegel L

• S6-40% bedeutet ein Lastprofil von 4 Minuten Last und eine Ruhezeit von 6 Minuten

1) Gemessen nach EN ISO 3746: 2010, unter Last, Unsicherheit K=4 dB (A)

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatz

werte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinussen, beinhalten die Eigenart des Arbeitsraumes und andere Geräuschquellen d.h. die Zahl der Maschinen und anderer benach

barter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. Gerätebeschreibung 1 Sägeblattschutz 2 Zuführwippe 3 Not-Aus 4 Rückstellfeder

Benutzen Sie das Gerät erst, nachdem Sie die Betriebsanleitung aufmerksam gelesen und verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Aus

nahme stellt die Benutzung als Jugendlicher dar, DEUTSCHDEUTSCH DE19 wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst. Die Bedienpersonen müssen ausreichend in der Verwendung, der Einstellung und der Bedienung geschult sein. Bestimmungsgemäße Verwendung Nur im Außenbereich verwenden. Die Brennholz Wippsäge darf nur zum Schneiden von Brennholz - quer zur Faserrichtung - verwendet werden; unter Berücksichtigung der technischen Daten und Sicherheitshinweise. Holzstücke, die zu kurz, zu leicht oder zu dünn sind, um von den Haltekrallen im Wippentisch erfasst zu werden, dürfen nicht mit der Maschine zerkleinert werden. Die Maschine darf nur verwendet werden, wenn sie vollständig montiert ist. Der Betrieb einer nicht vollständig montierten Maschine ist grundsätzlich untersagt. Die Maschine darf grundsätzlich nur von einer Person bedient werden. Achten Sie darauf, dass sich keine Personen im Gefahrenbereich aufhalten. Der Mindestabstand beträgt 2 m. Restrisiken Verletzungsgefahr! Trotz Einhaltung aller relevanter Bauvorschriften können beim Betreiben der Maschine noch Ge

fahren entstehen, z. B. durch:

• Verletzungsgefahr für Finger und Hände: Niemals die Hände in den Bereich des Sägeblattes bringen.

• Wegiegen von Werkstückteilen, und Werkzeug

teilen bei beschädigten Werkzeugen. Tragen Sie Augenschutz.

• Geräuschemission: Unbedingt Gehörschutz tragen.

• Holzstaubemission: Tragen Sie eine Staubschutzmaske. Trotz dem Beachten der Betriebsanleitung können auch nicht oensichtliche Restrisiken bestehen. Restrisiken können minimiert werden, wenn die Sicherheitshinweise und die bestimmungsgemäße Verwendung, sowie die Bedienungsanweisung ins

gesamt beachtet werden. Die Staubexposition wird beeinusst durch die Art des zu bearbeiteten Materials. Es ist wichtig, eine örtliche Absaugung (Erfassung an der Quelle) zu verwenden und die Absaughauben, Leitelemente und Auangrinnen richtig einzustellen. Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und sollte nicht in den Körper gelangen. Staubabsaugung verwenden und zusätzlich geeignete Staubschutzmaske tragen. Ab

gelagerten Staub gründlich entfernen, z.B. Aufsaugen. Verwenden Sie Sägeblätter, die zur Reduzierung des emittierten Lärms konstruiert sind. Halten Sie die Maschine und das Sägeblatt in Stand. Um die Geräuschentwicklung zu minimieren muss das Werkzeug geschärft sein und alle Elemente zur Lärm

minderung (Abdeckungen usw.) ordnungsgemäß eingestellt sein. Verhalten im Notfall Leiten Sie die der Verletzung entsprechend not- wendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben

3. Zahl der Verletzten

4. Art der Verletzungen

Netzanschluss Der Betrieb ist nur mit Fehlerstrom-Schutz- schalter (RCD max. Fehlerstrom 30mA) zulässig. Vor Inbetriebsetzung muss durch eine zuständige Elektro-Fachkraft überprüft werden, dass die verlangten elektrischen Sicherheitsmaßnahmen vorhanden sind. Nationale Bestimmungen müssen hierbei beachtet werden. Der elektrische Anschluss hat über eine Steckdose zu erfolgen. Es ist darauf zu achten, dass die Anschlusssteckdose vom Wasser und Feuchtigkeit entfernt ist und dass der Stecker vor Feuchtigkeit geschützt wird. Spannung überprüfen. Die auf dem Typenschild angegebenen technischen Daten müssen mit der Spannung des Stromnetzes übereinstimmen. Nur ein für den Außenbereich zugelassenes spritz

wassergeschütztes Verlängerungskabel verwenden. Vor Inbetriebnahme des Geräts überprüfen, dass das Elektrokabel und/ oder die Steckdose nicht be

schädigt sind. Bei Beschädigungen in Fachwerkstatt reparieren lassen. Um Gefährdungen zu vermeiden muss eine be

schädigte Netzanschlussleitung durch den Hersteller ersetzt werden. Führen Sie unter keinen Umständen eigenhändige Reparaturen durch. Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel könnte Kabel und Stecker beschädigen und die elektrische Sicherheit wäre nicht mehr gewährleistet. DEUTSCH DE20 Symbole Achtung! Warnung! Achtung! Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. Achtung! Vor Wartungs- und Reparaturarbeiten Netzstecker ziehen! Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Gehörschutz tragen! Tragen Sie Schutzkleidung Sicherheitsschuhe mit Stahlkappen tragen. Schutzhandschuhe tragen Atemschutz tragen Nur im Außenbereich verwenden. Vor Nässe schützen. Die Maschine nicht dem Regen aussetzen. Niemals die Hände in den Bereich des Sägeblattes bringen. Halten Sie Kinder von der Maschine fern. Abstand von Personen. Achten Sie darauf, dass sich keine Personen im Gefahrenbereich aufhalten. Warnung vor wegschleudernden Teilen Warnung vor rotierenden Teilen. Bringen Sie Hände oder Füße nie in die Nähe von rotierenden Teilen. Warnung vor gefährlicher elektrischer Spannung Warnung vor Schnittverletzungen Rotationsrichtung Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Entfernen Sie vor der Bearbeitung alle Fremdkörper wie z.B. Nägel und Draht. Stark Langsam CE Konformitätszeichen

Schallleistungspegel L

Sägeblatt-ø Werkstückdurchmesser TÜV / GS Konformitätszeichen >20 kg (44 lbs) Für die Durchführung sind 2 Personen erforderlich. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Ver

letzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An

weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akku

betriebene Elektrowerkzeuge (ohne Netzkabel). DEUTSCH DE21

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube be

nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh

rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwen

den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unverän- derte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her

den und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek

trowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschluss

leitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungs

leitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver

wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk

zeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragenpersönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oderGehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko vonVerletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb

nahme. Vergewissern Sie sich, dass dasElektro- werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akkuan- schließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten SieHaare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be

wegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auangeinrichtungen montiert werden können, sind diese anzu

schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerk

zeuges a) Überlasten Sie das Elektrowerkzeug nicht. Ver

wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefähr

lich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie den Akku, bevor SieGe

räteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vor- sichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. DEUTSCH DE22 e) Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile ein- wandfreifunktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass dieFunktion des Elektrowerkzeuges be- einträchtigt ist. Lassen Sie beschädigte Teile vor demEinsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali

ziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sicherheitshinweise für Brennholz Wippsägen Der Betrieb ist nur mit Fehlerstrom-Schutz- schalter (RCD max. Fehlerstrom 30mA) zulässig. Das Gerät muss an einer 230 V Steckdose mit einer Absicherung von 16 A angeschlossen werden. Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Beim Hantieren mit Sägeblättern und rauenWerk

stoen Handschuhe tragen. Die Maschine muss während des Betriebs auf einem waagerechten, ebenen Boden stehen und der Fußboden um die Maschine herum muss eben, gut gewartet und frei von Abfällen wie z.B. Spänen und abgeschnittenen Werkstücken sein. Ordnen Sie den zu bearbeitenden Werkstückstapel und die fertigen Werkstücke nahe beim normalen Arbeitsplatz des Operators an. Schalten Sie die Maschine aus, solange sie unbeauf

sichtigt ist und trennen Sie diese von der Netzzufuhr. Überprüfen Sie vor jeder Inbetriebnahme sämtliche Schraub- und Steckverbindungen sowie Schutzeinrichtungen auf Festigkeit und richtigen Sitz und ob alle beweglichen Teile leichtgängig sind.

Stellen Sie sicher, dass die zum Betrieb der Maschine notwendigen trennenden Schutzein

richtungen und andere Sicherheitseinrichtungen angebracht, sich in gutem Betriebszustand benden und richtig gewartet sind.

Es ist strengstens untersagt, die an der Maschine bendlichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen.

Zur Reinigung und Instandhaltung müssen folgende trennende Schutzeinrichtungen entfernt werden: Zusatzsicherung Sägeblattschutz Nach Durchführung der Arbeiten müssen alle Schutzeinrichtungen wieder ordnungsgemäß installiert werden! Siehe Bildbeschreibung.

Das Gerät darf nicht benutzt werden, falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.

Das Sägeblatt ist nach Gebrauch sehr heiβ, tragen Sie daher entweder Schutzhandschuhe oder lassen Sie es vor Wartungs- und Reinigungsarbeiten abkühlen. Vor jedem Gebrauch Gerät, Anschlusskabel, Ver

längerungskabel und Stecker auf Beschädigung und Alterung kontrollieren. Die Bedienpersonen müssen ausreichend in der Verwendung, der Einstellung und der Bedienung geschult sein. Fehler in der Maschine, einschließlich der Schutzein

richtung oder der Messerwellen, sind, so bald sie ent- deckt werden, der für die Sicherheit verantwortlichen Person zu melden. Bevor Sie den Ein-/ Ausschalter betätigen ver

gewissern Sie sich, ob das Sägeblatt richtig montiert ist. Die Säge darf nicht mehr benutzt werden, falls die Wippe nicht automatisch in die Ruhestellung zurückfedert. Wenn nach dem Ausschalten der Maschine das Säge

blatt nicht in max. 10 sek. zum Stillstand kommt, darf die Säge nicht mehr betrieben werden. Benutzen Sie zum sicheren Arbeiten Einrichtungen wie z.B. Schutz- und Druckvorrichtung, Anschlag

platte, Zuführschieber etc.! Es ist strengstens untersagt, Späne oder Splitter bei laufender Maschine zu entfernen. Es ist zu unterlassen, jegliche Abschnitte oder Teile des Werkstücks bei laufender Maschine aus dem Schneidebereich zu entfernen. Keine Sägeblätter benutzen, die beschädigt oder verformt sind. Verwenden Sie nur korrekt geschärfte Sägeblätter. Beachten Sie die auf den Sägeblättern angegebenen DEUTSCH DE23

maximalen Drehzahl. Befolgen Sie die Anleitungen der Hersteller zur Verwendung, Einstellung und Reparatur von Sägeblättern. Sägeblätter, die nicht den Kenndaten in dieser Gebrauchsanweisung entsprechen, dürfen nicht ver

wendet werden. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektro

werkzeug angegebene Höchstdrehzahl. Es dürfen nur Werkzeuge verwendet werden, die EN 847-1 entsprechen. Die Werkzeuge müssen in einem geeigneten Behält

nis transportiert und aufbewahrt werden. Um die Geräuschentwicklung zu minimieren muss das Werkzeug geschärft sein und alle Elemente zur Lärmminderung (Abdeckungen usw.) ordnungsge

mäß eingestellt sein. Abgenutzte Tischeinlage ersetzen. Machen Sie sich zu eigen die sicheren Vorgehens

weisen zum Reinigen, zur Instandhaltung und zum regelmäßigen Entfernen von Spänen und Staub zur Verminderung eines Brandrisikos. Stellen Sie sicher, dass die verwendeten Flansche wie vom Hersteller angegeben , für den Einsatzzweck geeignet sind. Nur Originalzubehör und Originalersatzteile ver- wenden. Die Installation und größere Reparaturarbeiten dürfen nur von speziell geschultem Personal durchgeführt werden. Halten Sie die Wippsäge, den Netzstecker und das Netzkabel von oenem Feuer und heißen Flächen fern. Schalten Sie die Maschine bei einer Blockade sofort ab. Ziehen Sie den Netzstecker und entfernen Sie das verklemmte Schnittgut. Sorgen Sie für eine ausreichende allgemeine oder örtliche Beleuchtung des Arbeitsbereichs. Stellen Sie sicher, dass die zum Betrieb der Maschine notwendigen trennenden Schutzeinrichtungen und andere Sicherheitseinrichtungen angebracht, sich in gutem Betriebszustand benden und richtig gewartet sind. Die Bedienpersonen müssen ausreichend in der Verwendung, der Einstellung und der Bedienung geschult sein. Hinweise bezüglich der Beschränkung der Verwen

dung an Orten, wo das Risiko durch Feuer hoch sein kann. Transport und Lagerung Das Heben und der Transport der Maschine darf nur durch qualiziertes Personal erfolgen mit entsprechender Ausrüstung durchgeführt werden. Sicheren Stand und Gleichgewicht während dem Transport sicherstellen. Sichern Sie das Gerät gegen wegrollen, umfallen oder umkippen mit geeigneten Befestigungsmitteln. Lagern Sie das Gerät an einem verschlossenen Ort, außerhalb der Reichweite von Kindern. Entsorgung Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Entsorgung der Transportverpackung Die Verpackung schützt das Gerät vor Transport- schäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungs

technischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reich- weite von Kindern auf und entsorgen Sie sie so schnell wie möglich. Wartung Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steck

dose ziehen. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Führen Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitsein

richtungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Be

schädigungen und festen Sitz. Das Gerät darf nicht benutzt werden, falls es be

schädigt ist oder die Sicherheitseinrichtungen defekt sind. Reparaturen und Arbeiten, die nicht in dieser An

leitung beschrieben wurden, nur von qualiziertem Fachpersonal durchführen lassen. Falls das Gerät defekt ist, hat die Reparatur ausschließ

lich durch den Kundendienst zu erfolgen. Nur Originalzubehör und Originalersatzteile ver

wenden. Bauteile, deren Austausch nicht beschrieben wurde, nur beim Hersteller auswechseln lassen. DEUTSCH24

Maschine, insbesonders Lüftungsschlitze, stets sauber halten. Späneauswurf und/ oder Staubabsaugung regelmäßig reinigen. Gerät niemals mit Wasser abspritzen! Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorher

sehbaren Unfällen und Verletzungen führen. Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichenoder giftigen Flüssig

keiten reinigen. Zum Reinigen nur ein feuchtes Tuchbenutzen. Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl. Niemals Fett verwenden! Die Kugellager der Sägewelle sind staubgeschützt und somit wartungsfrei, d.h. die Lager müssen nicht geschmiert werden. Bei Bedarf nden Sie die Ersatzteilliste im Internet unter www.guede.com. Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen. Von der Gewährleistung ausgeschlossen sind un

sachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitungund normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen. Wichtige Kundeninformation Bitte beachten Sie, dass eine Rücksendung inner- halb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert. Service Sie haben technische Fragen? Eine Reklamation? Be- nötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www. guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identizieren zu können benötigen wir die Serien- nummer sowie Artikelnummer und Baujahr. Alle diese Daten nden Sie auf dem Typenschild. Seriennummer: Artikelnummer: Baujahr: Fehlerbehebung STÖRUNG MÖGLICHE URSACHE EMPFOHLENE ABHILFE Kein Betrieb bei Betätigung des Ein-/Ausschalters. Kein Strom Stromversorgung überprüfen Ein-/Ausschalter defekt Ein-/Ausschalter von einem zuge

lassenen Kundendienst ersetzen lassen. Gerät läuft nicht bei voller Geschwindigkeit oder anomale Motorgeräusche. Motor überhitzt Gerät abschalten und 30 Min. ab- kühlen lassen. Motor defekt Ein-/Ausschalter von einem zuge

lassenen Kundendienst ersetzen lassen. Sägeblattbremse bringt Sägeblatt nicht innerhalb von 10 Sek. zum Stillstand. Eventuell eine Sicherung im Schal- ter defekt. Elektrofachkraft hinzuziehen oder den Güdeservice informieren. DEUTSCH EN25 Technical Data Log Cutting Saw GWS 400 HM-2 Art. No 01871 Rated voltage / Frequency 230 V / 50 Hz Rated power 1,8 kW , S6-40%* Current strength, A 8 A Motor power 2820 min

a) Seien Sie aufmerksam, achten Sie darauf, was Esté atento a lo que hace y emplee la herra

grund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicher

heits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit. Translation of the EC-Declaration of Conformity We, hereby declare the conception and construction of the below mentioned appliances correspond - at the type of construction being launched - to appropriate basic safety and hygienic requirements of EC Directives.
