HI1153W - Bügelbrett ASKO - Kostenlose Bedienungsanleitung

Produkttyp	Integriertes Bügelbrett (Wäschezubehör)
Marke	Asko
Modell	HI1153W
Farbe	Weiß
Maße (ca.)	60 cm Breite, 50 cm Tiefe, 10 cm Höhe (ohne ausgeklapptes Brett)
Nettogewicht (ca.)	10 kg
Material	Metall und Kunststoff
Funktionen	Einziehbares Bügelbrett mit Verriegelung, Aufbewahrungsschublade, Klapptisch
Installation	Zwischen einer Waschmaschine und einem Trockner von Asko oder auf einem einzelnen kompatiblen Gerät
Sicherheit	Doppelte Kippschutzplatte (A und B) für Stabilität
Brettkapazität	Standard-Bügelfläche (Maße nicht spezifiziert)
Mitgeliefertes Zubehör	Kippschutzplatte B, Befestigungsschrauben
Ersatzteile	Kontaktieren Sie den Asko Kundendienst für Platte A oder andere Teile
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden
Verwendung	Nur für den Hausgebrauch
Kompatibilität	Ausschließlich mit Asko Appliances Geräten

Häufig gestellte Fragen - HI1153W ASKO

Wie installiere ich das Bügelbrett HI1153W zwischen einer Waschmaschine und einem Trockner?

Befestigen Sie zuerst die Kippschutzplatte (B) an der Waschmaschine, dann die Platte (A) am Trockner. Schrauben Sie die Füße des Trockners fünf Umdrehungen heraus, heben Sie den Trockner an und setzen Sie seine hinteren Füße in die Aussparungen des Zubehörs ein. Drücken Sie, bis die Platten einrasten.

Kann ich das Zubehör auf einem einzelnen Gerät (Waschmaschine oder Trockner) installieren?

Ja, das Zubehör kann auf einer einzelnen Asko Waschmaschine oder einem einzelnen Asko Trockner installiert werden. Befolgen Sie die spezifischen Anweisungen in der Anleitung.
Wichtig: Für eine Installation auf einer Waschmaschine besorgen Sie sich die Platte (A) beim Asko Kundendienst.

Wie stelle ich die Position des Bügelbretts ein, wenn es den Trockner nicht berührt?

Klappen Sie das Brett ein, entfernen Sie die Schrauben der Schienen, ziehen Sie das Brett heraus, stellen Sie die Kunststoffanschläge auf jeder Seite ein, und setzen Sie die Schrauben wieder ein. Danach setzen Sie das Brett wieder waagerecht ein, bis es mit einem Klick einrastet.

Das Bügelbrett rastet nicht ein, was tun?

Überprüfen Sie, ob die Rückseite des Bretts fest am Trockner anliegt. Falls nicht, stellen Sie die Position der Anschläge wie in der Anleitung beschrieben ein. Achten Sie darauf, beim Einrasten ein Klicken zu hören.

Wie pflege ich das Bügelbrett HI1153W?

Reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Vermeiden Sie Witterungseinflüsse.

Was sind die genauen Maße des Zubehörs?

Die genauen Maße sind nicht in der Anleitung angegeben. Das Zubehör ist für die Anpassung an Asko-Geräte ausgelegt. Rechnen Sie mit etwa 60 cm Breite, 50 cm Tiefe und 10 cm Höhe (ohne ausgeklapptes Brett).

Kann ich dieses Zubehör mit Geräten anderer Marken verwenden?

Nein, das Zubehör ist ausschließlich für Waschmaschinen und Trockner von Asko Appliances ausgelegt.

Wie demontiere ich die Säule, wenn das Zubehör bereits installiert ist?

Befolgen Sie die Demontageanleitung in der Anleitung: Entfernen Sie zuerst die Kippschutzplatte, dann trennen Sie die Geräte. Beachten Sie die detaillierten Schritte in der Anleitung.

Wo finde ich die Kippschutzplatte (A)?

Die Platte (A) wird im Karton des Trockners mitgeliefert. Wenn Sie das Zubehör nur auf einer Waschmaschine installieren, bestellen Sie sie beim Asko Kundendienst.

Ist das Bügelbrett höhenverstellbar?

Nein, das Brett ist nicht höhenverstellbar. Seine Position ist nach der Installation fest. Sie können nur die Tiefe über die Anschläge einstellen, damit es den Trockner berührt.

BEDIENUNGSANLEITUNG HI1153W ASKO

Gebrauchsanleitung für versteckte Helfer D

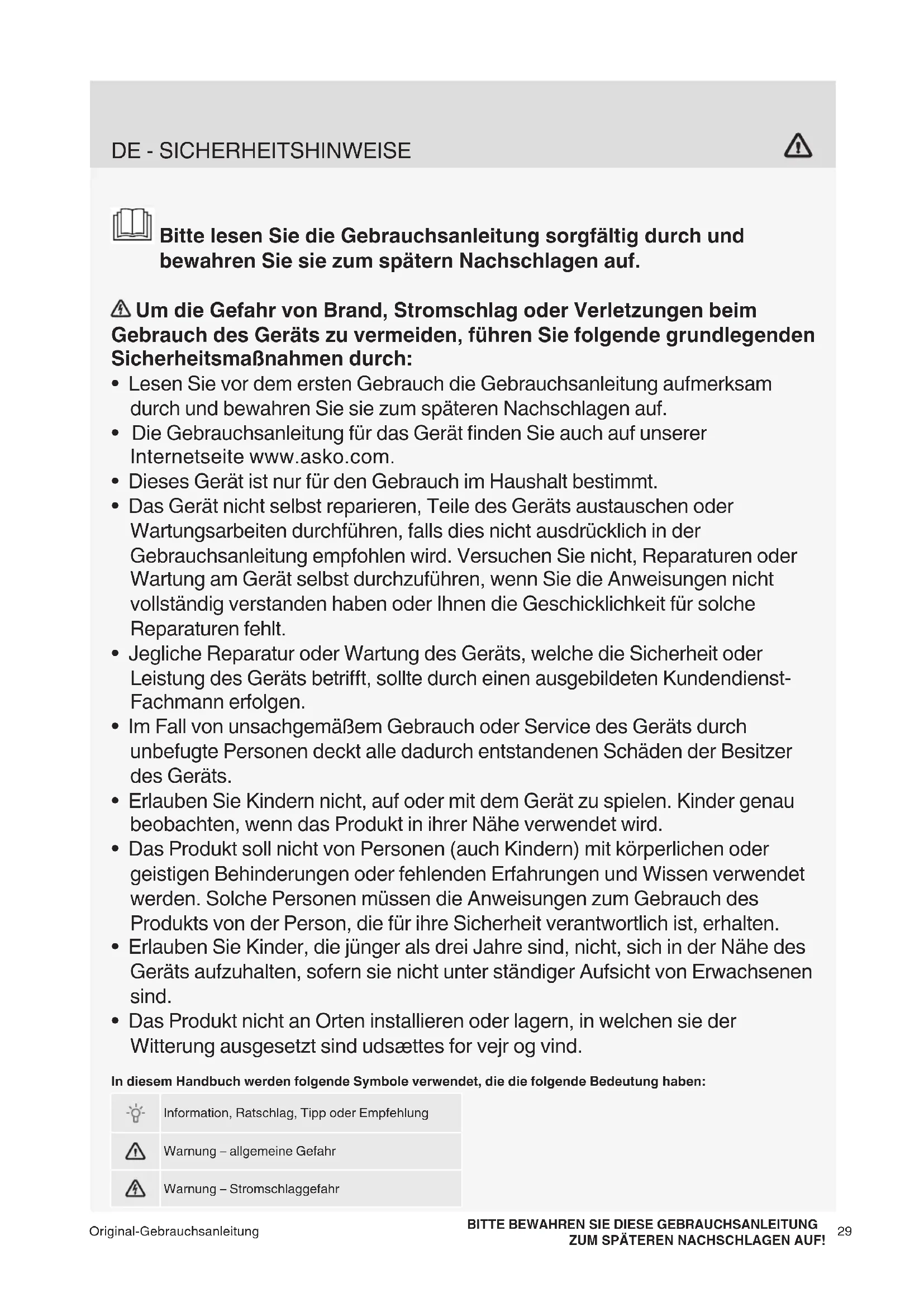

Bittelesen Sie die Gebrauchsanleitung sorgfältig durch und bewahren Sie sie zum spätern Nachschlagen auf.

Um die Gefahr von Brand, Stromschlag oder Verletzungen beim Gebrauch des Geräts zu vermeiden, führen Sie folgende grundlegenden Sicherheitsmaßnahmen durch:

• Lesen Sie vor dem ersten Gebrauch die Gebrauchsanleitung aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen auf.
  Die Gebrauchsanleitung für das Gerät führen Sie auch auf unserer Internetseite www.asko.com.
• Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt.
• Das Gerät nicht selbst reparieren, Teile des Geräts austauschen oder Wartungsarbeiten durchführren, falls dies nicht ausdrücklich in der Gebrauchsanleitung empfohlen wird. Versuchen Sie nicht, Reparaturen oder Wartung am Gerät selbst durchzuführen, wenn Sie die Anweisungen nicht vollständig verstanden haben oder Ohnen die Geschicklichkeit für solche Reparaturen fehl.
• Jegliche Reparatur oder Wartung des Geräts, welche die Sicherheit oder Leistung des Geräts betrifft, sollte durch einen ausgebildeten Kundendienst-Fachmann erfolgen.
• Im Fall von unsachgemäßem Gebrauch oder Service des Geräts durch unbefugte Personendeckt alle dadurch entstandenen Schäden der Besitzer des Geräts.
• Erlauben Sie Kindern nicht, auf oder mit dem Gerät zu speilen. Kinder genau beobachten, wenn das Produkt in ihrer Höhe verwendet wird.
• Das Produkt soll nicht von Personen (auch Kindern) mit körperlichen oder geistigen Behinderungen oder fehlenden Erfahrungen und Wissen verwendet werden. Solche Personen müssen die Anweisungen zum Gebrauch des Produkts von der Person, die für ihre Sicherheit verantwortlich ist, erhalten.
• Erlauben Sie Kinder, die jünger als drei Jahre sind, nicht, sich in der Höhe des Geräts aufzuhalten, sofern sie nicht unter ständiger Aufsicht von Erwachsenen sind.
• Das Produkt nicht an Orten installieren oder lagern, in welchen sie der Witterung ausgesetzt sind udsættes for vejr og vind.

In thisem Handbuch werden folgende Symbole verwendet, die die folgende Bedeutung haben:

Information, Ratschlag, Tipp oder Empfehlung

Warnung - allgemeine Gefahr

Warnung - Stromschlaggefahren

MONTAGE EINES VERSTECKTEN HELFERS ZWISCHEN WASCHMASCHINE UND WÄSCHETROCKNER

Der versteckte Helfer darf nur fur Waschmaschinen und Wäschetrockner des Herstellers Asko verwendet werden.

1 Entfernen Sie die mittlere Schraube auf der Rückseite der Waschmaschine.
2 Befestigen Sie den Kippschutz (B) an den oberen Rand der Rückseite der Waschmaschine.
Der Kippschutz (B) ist dem versteckten Helfer der Waschmaschine beigelegt.
3 Befestigen Sie den Kippschutz (A) an den unteren Rand der Rückseite des Wäschetrockners.
Der Kippschutz (A) ist dem versteckten Helfer des Wäschetrockners beigelegt.
4 Bevor Sie den Wäschetrockner auf den versteckten Helferplatzieren, lösen Sie die Fußdes Wäschetrockners mit fünf Umdrehungen aus der vollständig eingefahrenen Position, und schrauben Sie die Sicherheitsmuttern fest.
5 Heben Sie den Wäschetrockner an und neigen Sieihn nach hinten. Stecken Sie die hinteren FüBe des Wäschetrockners in die Schlitze im verborgenen Helfer und schiben Sie den Wäschetrockner zurück in Richtung der Rückseite des versteckten Helfers bis sich die Kippsicherung (A) mit der Kippsicherung (B) verriegelt. Kippschutz so positionieren, dass die Halterung des Wäschetrockners und die Halterung der Waschmaschine vollständig ausgerichtet sind.
6 Finale Montage des versteckten Helfers zwischen der Waschmaschine und dem Wäschetrockner (von hinten).

Um einen versteckten Helfer zwischen der Waschmaschine und dem Wachstrockner zu montieren, die bereits in den Turm gestapelt sind, befolgen Sie zuerst die Anweisungen zur Demontage des Turms. Dies bedeutet, dass zuerst die Abschutzhalterung entwickelten werden muss.

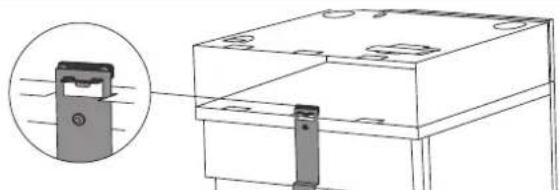

MONTAGE DES VERSTECKTEN HELFERS AUF DAS GERÄT

Der versteckte Helfer darf nur fur Waschmaschinen und Wachetrockner des Herstellers Asko verwendet werden.

1 Entfernen Sie die mittlere Schraube auf der Rückseite der Waschmaschine oder des Waschetrockners.
2 Befestigen Sie den Kippschutz (B) auf die Waschmaschine oder den Wäschetrockner.
Der Kippschutz (B) ist dem versteckten Helfer der Waschmaschine beigelegt.
3 Befestigen Sie den Kippschutz (A) mit einer Schraube auf den versteckten Helfer.
Der Kippschutz (A) ist dem versteckten Helfer des Waschetrockners beigelegt.
Wenn Sie den versteckten Helfer auf die Waschmaschine montieren, müssen Sie die Kippschutzhalterung (A) beim Kundendienst kaufen.
4 Montieren Sie den versteckten Helfer an ihre Waschmaschine oder den Waschetrockner, indem Sie die Frontpartie des versteckten Helfers anheben undihn nach hinten drucken, bis sich der Kippschutz (A) im entsprachenden Element verriegelt (B). Senken Sie darauf den versteckten Helfer und vergewissem Si esich, dass er mit der Waschmaschine und dem Waschetrockner ausgerichtet ist.
5 Finale Montage des versteckten Helfers zwischen der Waschmaschine oder dem Waschetrockner (von hinten).

Vor dem Festziehen des Kippschutzes sicherstellen, dass die Rander des versteckten Helfers genau mit den Rändern Waschmaschine oder des Wäschetrockners ausgerichtet sind.

GEBRAUCH DES VERSTECKTEN HELFERS

Drücken Sie den versteckten Helfer, um ihn zu öff nen.

2.1 Ziehen Sie den Korb bis zum Anschlag hers aus. Schiebern Sie den Korb nach dem Gebrauch wieder in den versteckten Helfer zurück.

2.2 Ziehen Sie die Ablage mit dem Korb bis zum Anschlag hersaus. Schiebern Sie den Korb nach dem Gebrauch wieder in den versteckten Helfer zurück.

2.3 Halten Sie den Griff des Bügelbretts, ziehen Sie das Bügelbrett bis zum Anschlag heraus und klappen Sie es auf.

2.3.1 Das Bügelbrett ist nun betriebsbereit.

Klappen Sie nach dem Bügeln das Bügelbrett zusammen und schiben Sie es den versteckten Helfer.

3 SchlieBen Sie die Tur des versteckten Helfers.

EINSTELLUNG UND BEFESTIGUNG DES BÜGELBRETTS (VOR DEM ERSTEN GEBRAUCH)

1 Drucken Sie den versteckten Helfer, um ihn zu öff nen.

Ziehen Sie am Griff des Bügelbretts, um das Bügelbrett bis zum Anschlag Herauszuziehen.

2 Klappen Sie das Bügelbrett auf, wie auf der Abbildung dargestellt.

3 Prufen, Sie ob das Bügelbrett stabil aufgestellt ist. Falls das Bügelbrett in der verriegelten Position ist, ist es sehr wichtig, damit sein hinterer Teil dicht an den Wäschetrockner gedrückt wird.

Falls das Bügelbrett nicht dicht am Waschetrockner setzen, kann dies nach Bedarf angepasst werden. Um dies zu tun, klappen Sie das Bügelbrett zu und führen Sie die Schritte 4, 5 und 6 durch.

4 Verwenden Sie einen Schraubendreher, um die Schrauben auf den Führungen auf beiden Seiten vorsichtig zu losen (wie in der Abbildung darestellt) und ziehen Sie das Bugelbrett unter einem rechten Winkel (senkrecht) Heraus.

5 Nehmen Sie das Bügelbrett aus den Führungen in senkrechter Richtung hereaus und passen Sie auf beiden Seiten die Länge der Kunststoffe elemente an.

6 Setzen Sie dann die Schrauben, die Sie in Schritt 4 entfern't haben, wieder ein.

Schieben Sie das Bügelbrett (unter einem rechten Winkel) wieder hinein.

7 Wenn Sie das Bügelbrett hineinschieben (unter einem rechten Winkel) muss ein Klickgeräusch hörbar sein. Schieben Sie darauf auf das Bügelbrett in den versteckten Helfer.

SchlieBen Sie die Turdes versteckten Helfers.
