KÄYTTÖOHJE HI1153W ASKO

Ulosvedettävän aputason asentaminen pesukoneen ja kuivausrummun väliin 25 Ulosvedettävän aputason asentaminen laitteen päälle 26 Ulosvedettävän aputason käyttö 27 Silityslaudan säätäminen ja kiinnitys (ennen ensimmäistä käyttöä) 28

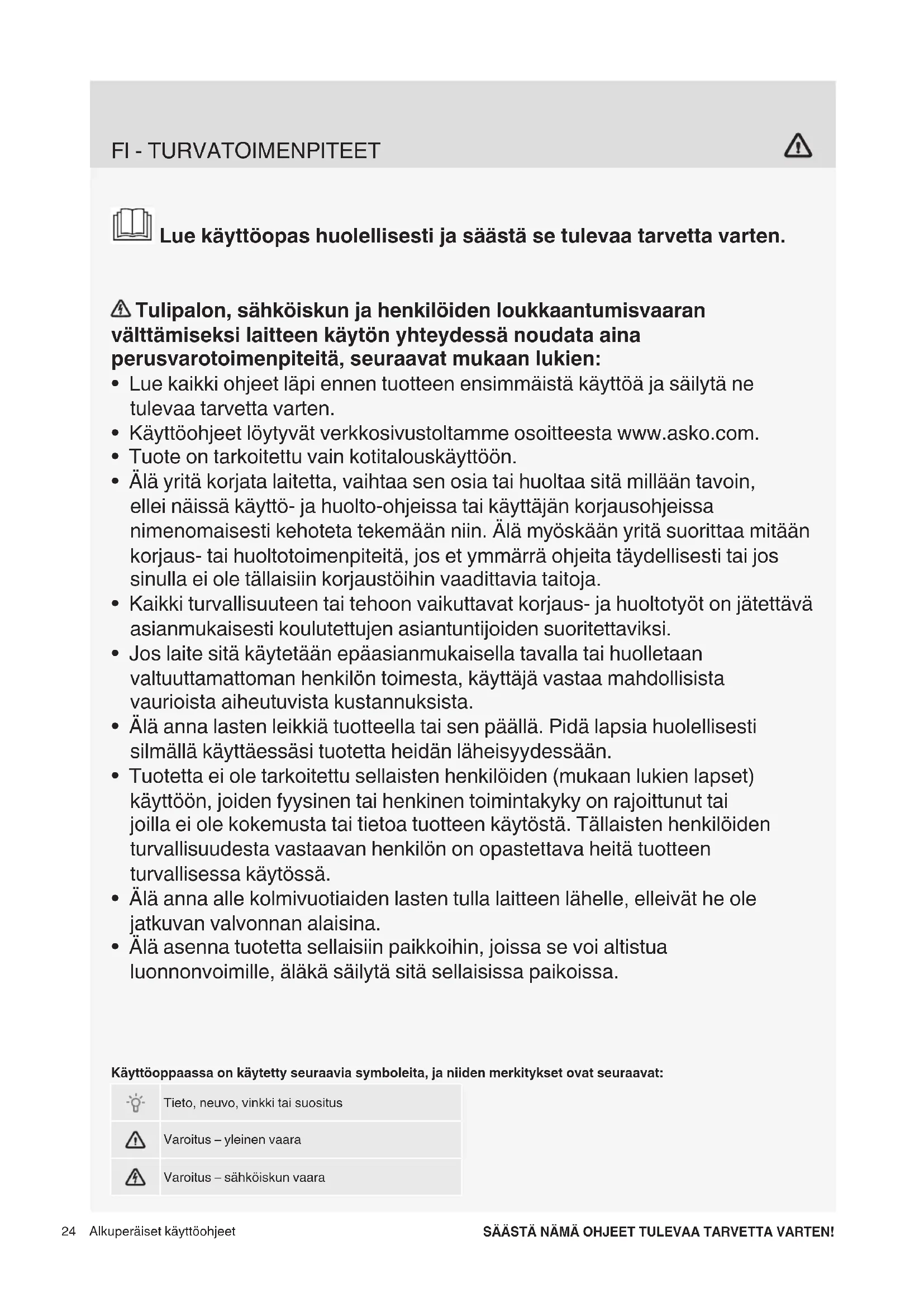

Lue käyttöopas huolellisesti ja säästä se tulevaa tarvetta varten. Tulipalon, sähköiskun ja henkilöiden loukkaantumisvaaran välttämiseksi laitteen käytön yhteydessä noudata aina perusvarotoimenpiteitä, seuraavat mukaan lukien:

• Lue kaikki ohjeet läpi ennen tuotteen ensimmäistä käyttöä ja säilytä ne tulevaa tarvetta varten.

• Käyttöohjeet löytyvät verkkosivustoltamme osoitteesta www.asko.com.

• Tuote on tarkoitettu vain kotitalouskäyttöön.

• Älä yritä korjata laitetta, vaihtaa sen osia tai huoltaa sitä millään tavoin, ellei näissä käyttö- ja huolto-ohjeissa tai käyttäjän korjausohjeissa nimenomaisesti kehoteta tekemään niin. Älä myöskään yritä suorittaa mitään korjaus- tai huoltotoimenpiteitä, jos et ymmärrä ohjeita täydellisesti tai jos sinulla ei ole tällaisiin korjaustöihin vaadittavia taitoja.

• Kaikki turvallisuuteen tai tehoon vaikuttavat korjaus- ja huoltotyöt on jätettävä asianmukaisesti koulutettujen asiantuntijoiden suoritettaviksi.

• Jos laite sitä käytetään epäasianmukaisella tavalla tai huolletaan valtuuttamattoman henkilön toimesta, käyttäjä vastaa mahdollisista vaurioista aiheutuvista kustannuksista.

• Älä anna lasten leikkiä tuotteella tai sen päällä. Pidä lapsia huolellisesti silmällä käyttäessäsi tuotetta heidän läheisyydessään.

• Tuotetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa tuotteen käytöstä. Tällaisten henkilöiden turvallisuudesta vastaavan henkilön on opastettava heitä tuotteen turvallisessa käytössä.

• Älä anna alle kolmivuotiaiden lasten tulla laitteen lähelle, elleivät he ole jatkuvan valvonnan alaisina.

• Älä asenna tuotetta sellaisiin paikkoihin, joissa se voi altistua luonnonvoimille, äläkä säilytä sitä sellaisissa paikoissa. Alkuperäiset käyttöohjeet SÄÄSTÄ NÄMÄ OHJEET TULEVAA TARVETTA VARTEN! Käyttöoppaassa on käytetty seuraavia symboleita, ja niiden merkitykset ovat seuraavat: Tieto, neuvo, vinkki tai suositus Varoitus – yleinen vaara Varoitus – sähköiskun vaara25 Ulosvedettävää aputasoa saa käyttää vain Asko Appliances -yhtiön valmistaman pesukoneen ja kuivausrummun yhteydessä.

Irrota pesukoneen takaosassa oleva keskimmäinen ruuvi.

Kiinnitä kaatumiseste (B) pesukoneen takaosan yläreunaan. Kaatumiseste (B) toimitetaan ulosvedettävän aputason sisällä.

Kiinnitä kaatumiseste (A) pesukoneen takaosan alareunaan. Kaatumiseste (A) toimitetaan kuivaajan pahvilaatikossa.

Ennen kuin asetat kuivaajan ulosvedettävän aputason päälle, avaa kuivaajan jalkoja kääntämällä niitä viisi kierrosta täysin sisäänkierretystä asennosta ja kiristä vastamutterit koko matkaltaan.

Nosta kuivaajaa ja kallista sitä taaksepäin. Aseta kuivaajan takajalat ulosvedettävän aputason aukkoihin ja työnnä kuivaajaa taaksepäin kohti ulosvedettävän aputason takaosaa, kunnes kaatumiseste (A) lukkiutuu kiinni kaatumisesteeseen (B). Kuivaajan kaatumisesteen ja pesukoneen kaatumisesteen on oltava täysin samassa linjassa.

Asenna lopuksi ulosvedettävä aputaso pesukoneen ja kuivaajan väliin takaa päin. Jos ulosvedettävä aputaso asennetaan pesukoneen ja kuivaajan väliin, jotka on jo koottu torniksi, noudata ensin ohjeita tornin purkamiseksi. Tämä merkitsee sitä, että kaatumiseste on poistettava ensin. ULOSVEDETTÄVÄN APUTASON ASENTAMINEN PESUKONEEN JA

KUIVAUSRUMMUN VÄLIIN26

Ulosvedettävää aputasoa saa käyttää vain Asko Appliances -yhtiön valmistaman pesukoneen ja kuivausrummun yhteydessä.

Irrota pesukoneen tai kuivaajan takaosassa oleva keskimmäinen ruuvi.

Kiinnitä kaatumiseste (B) pesukoneeseen tai kuivaajaan. Kaatumiseste (B) toimitetaan ulosvedettävän aputason sisällä.

Kiristä kaatumiseste (A) ruuvin avulla ulosvedettävään aputasoon. Kaatumiseste (A) toimitetaan kuivaajan pahvilaatikossa. Jos asennat ulosvedettävän aputason pesukoneen päälle, kaatumiseste (A) on ostettava huoltopalvelusta.

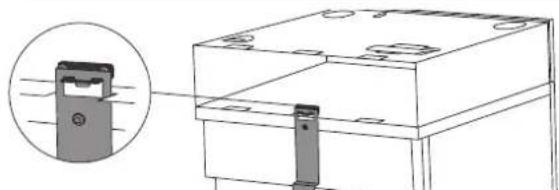

Asenna ulosvedettävä aputaso pesukoneen tai kuivaajan päälle nostamalla ulosvedettävän aputason etuosaa ja työntämällä sitä taaksepäin, kunnes kaatumiseste (A) lukkiutuu kiinni kaatumisesteeseen (B). Laske ulosvedettävä aputaso tämän jälkeen alas ja varmista, että se on samassa linjassa pesukoneen ja kuivaajan kanssa.

Asenna lopuksi ulosvedettävä aputaso pesukoneen tai kuivaajan päälle takaa päin. Ennen kuin kiristät kaatumisesteen, varmista että ulosvedettävän aputason reunat ovat tarkalleen samassa linjassa pesukoneen tai kuivaajan reunojen kanssa. ULOSVEDETTÄVÄN APUTASON ASENTAMINEN LAITTEEN PÄÄLLE27

Avaa ulosvedettävä aputaso painamalla sen luukkua.

Vedä koria itseäsi kohden niin pitkälle kuin se tulee. Työnnä kori takaisin sisään käytön jälkeen.

Vedä tasoa ja koria itseäsi kohden niin pitkälle kuin ne tulevat. Työnnä ne takaisin sisään käytön jälkeen.

Ota kiinni silityslaudan kahvasta, vedä sitä itseäsi kohden niin pitkälle kuin se tulee ja taita se auki (avaa).

Silitysrauta on käyttövalmis. Kun olet lopettanut silittämisen, taita silityslauta kasaan ja työnnä se takaisin sisään.

Sulje ulosvedettävän aputason luukku.

Avaa ulosvedettävä aputaso painamalla sen luukkua. Ota kiinni silityslaudan kahvasta, vedä sitä itseäsi kohden niin pitkälle kuin se tulee.

Taita silityslauta auki (avaa) kuvassa näkyvään suuntaan.

Tarkasta laudan tukevuus ennen ensimmäistä käyttöä. Kun silityslauta on lukitussa asennossa, on erittäin tärkeää, että sen takaosa puristuu tiukasti kuivaajaa vasten. Jos silityslaudan kiinnitys ei ole tiukka, sitä voidaan säätää vaadittavalla tavalla. Jotta voisit tehdä tämän, taita silityslauta kasaan (sulje) ja suorita työvaiheet 4, 5 ja 6.

Avaa silityslaudan molemmilla puolilla olevien ohjaimien ruuvit varovaisesti ruuvimeisselillä (kuvassa näkyvällä tavalla) ja vedä silityslauta ulos suorassa kulmassa (kohtisuorassa).

Irrota silityslauta ohjaimista pystysuoraan suuntaan ja säädä muovitulpan pituus molemmilla puolilla.

Aseta tämän jälkeen vaiheessa 4 irrotetut ruuvit takaisin paikoilleen ja kiristä. Aseta silityslauta takaisin paikalleen (suorassa kulmassa). CLICK

Asettaessasi laudan takaisin paikalleen (suorassa kulmassa), se on ”NAPSAHDETTAVA” selkeästi paikalleen. Työnnä tämän jälkeen silityslauta takaisin sisään. Sulje ulosvedettävän aputason luukku. Pidätämme oikeuden muutoksiin.29
