| Produkttyp | Pendelhubstichsäge |
| Marke | Parkside |
| Modell | PSTKA 800 A1 |
| Nennspannung | 230 V ~ 50 Hz |
| Leistungsaufnahme | 800 W |
| Leerlaufdrehzahl | 0 - 3100 min⁻¹ |
| Schnitttiefe (Holz) | 80 mm |
| Schnitttiefe (Metall) | 8 mm |
| Pendelhub | 3 Stufen + Feinschnittregelung |
| Schrägschnitte | 0° bis 45° links/rechts |
| Schutzklasse | II (Doppelisolierung) |
| Schalldruckpegel | 92 dB(A) |
| Schallleistungspegel | 103 dB(A) |
| Vibration (Holz) | 12,4 m/s² (Unsicherheit K=1,5 m/s²) |
| Vibration (Metall) | 10,9 m/s² (Unsicherheit K=1,5 m/s²) |
| Laser | Klasse 2, <1 mW, 650 nm |
| Lieferumfang | 1 Parallelanschlag, 3 Holz-Sägeblätter, 1 Metall-Sägeblatt, Bedienungsanleitung |
| Garantie | 3 Jahre |
| Wartung | Mit einem trockenen Tuch reinigen; Sägeblatt bei Stumpfheit ersetzen |
| Sicherheit | Persönliche Schutzausrüstung tragen, nicht Feuchtigkeit aussetzen, im Freien Fehlerstromschutzschalter verwenden |
| Reparatur | Durch einen autorisierten Fachmann reparieren lassen, Originalteile verwenden |
Häufig gestellte Fragen - PSTKA 800 A1 PARKSIDE
Benutzerfragen zu PSTKA 800 A1 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrosäge kostenlos im PDF-Format! Finden Sie Ihr Handbuch PSTKA 800 A1 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PSTKA 800 A1 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PSTKA 800 A1 PARKSIDE
Originalbetriebsanleitung
DK
PENDULSTIKSAV

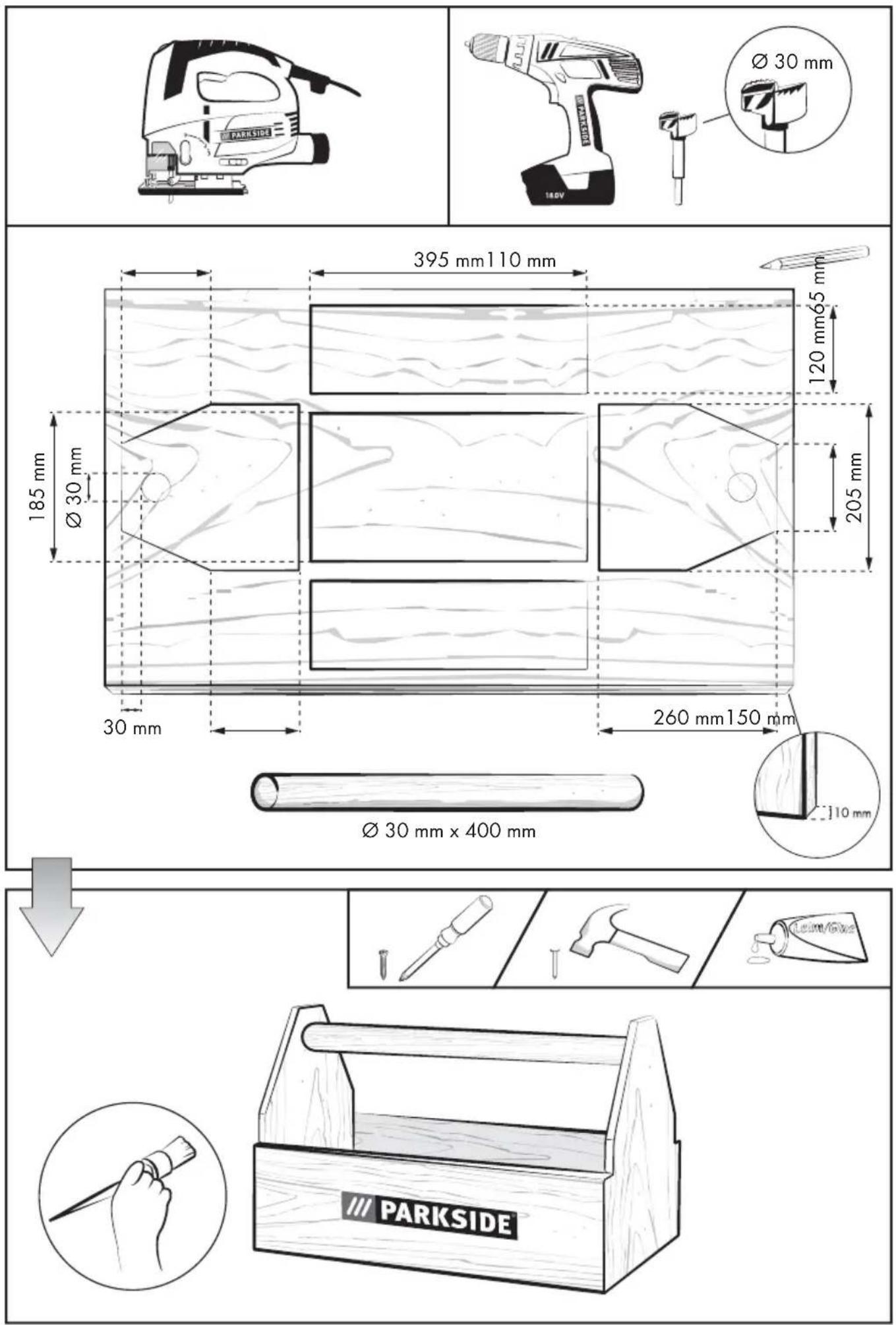

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
DE/AT/CH Originalbetriebsanleitung Seite 39
Table of Contents
Introduction....2
Proper use 2
Features 2
Package contents 2
Technical details 2
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 270762
Importateur
Technische gegevens 30
Beschermingsklasse: ☐ II /
LASER en WERKLICHT → WERKLICHT → LASER → UITSCHAKELEN
Spaanblaasfunctie
Tel.: 0900 0400223 (0,10 EUR/Min.)
E-Mail: kompernass@lidl.nl
IAN 270762
BE Service België
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN 270762
Importeur
Bestimmungsgemäßer Gebrauch 40
Ausstattung 40
Lieferumfang 40
Technische Daten 40
Allgemeine Sicherheitshinweise für Elektrowerkzeuge....41
- Arbeitsplatz-Sicherheit 41
- Elektrische Sicherheit 41
- Sicherheit von Personen 42
- Verwendung und Behandlung des Elektrowerkzeugs 42
- Service 43
Gerätespezifische Sicherheitshinweise für Stichsägen 43
Originalzubehör/-zusatzgeräte 43
Informationen zu Sägeblättern 44
Inbetriebnahme 44
Sägeblatt montieren / wechseln 44
Parallelanschlag montieren 44
Spanabsaugung anschließen 4 4
Gleitschuh montieren 44
Bedienung 44
Schnittwinkel einstellen 44
Hubzahl einstellen 45
Pendelhub einstellen 45
Einschalten/Ausschalten 45
Laser / Arbeitslicht ein-/ausschalten 45
Spanblasfunktion 45
Wartung und Reinigung 45
Garantie 46
Service 46
Importeur 46
Entsorgung 46
Original-Konformitätserklärung 47

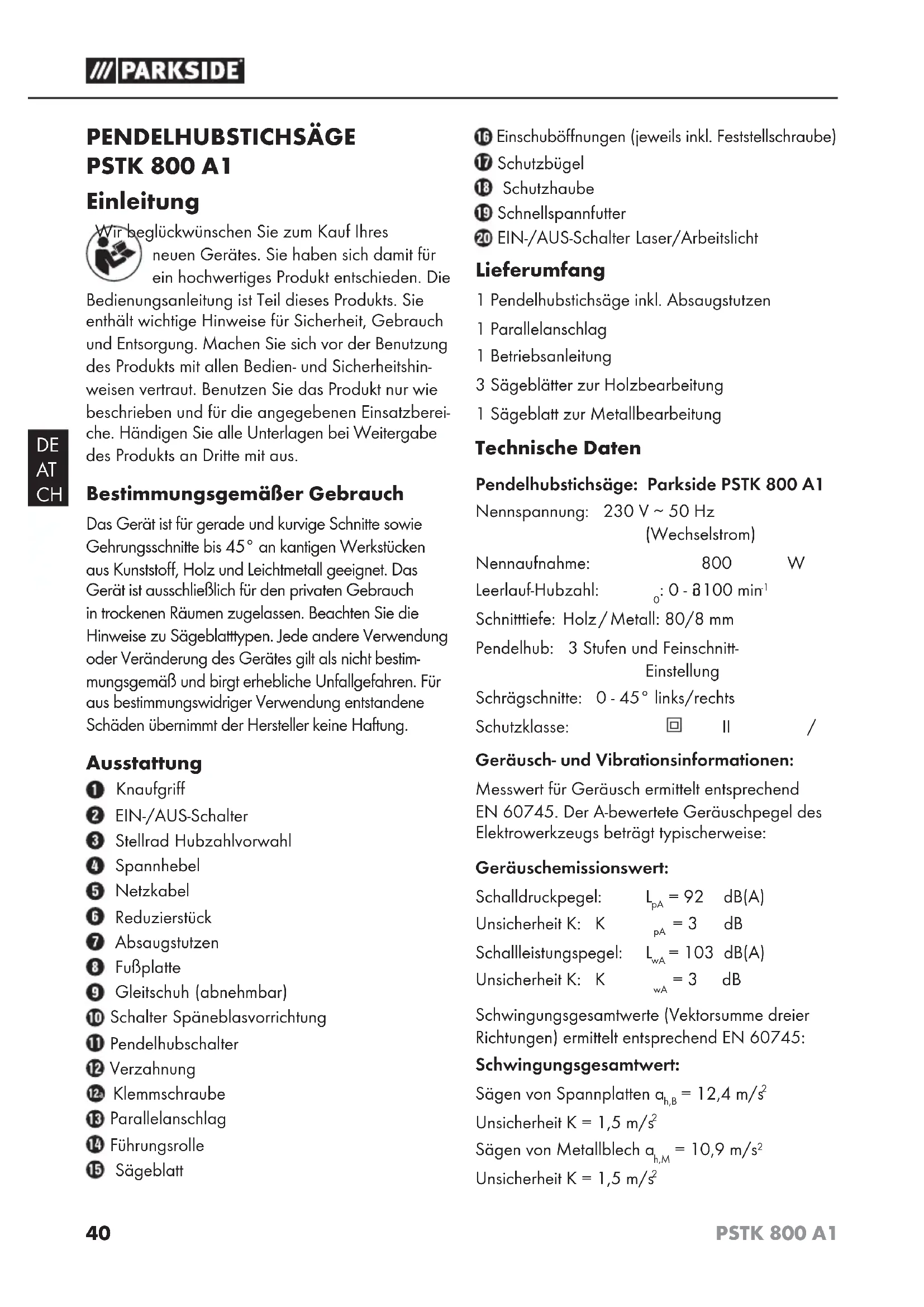

PENDELHUBSTICHSÄGE PSTK 800 A1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist für gerade und kurvige Schnitte sowie Gehrungsschnitte bis 45° an kantigen Werkstücken aus Kunststoff, Holz und Leichtmetall geeignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen. Beachten Sie die Hinweise zu Sägeblatttypen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

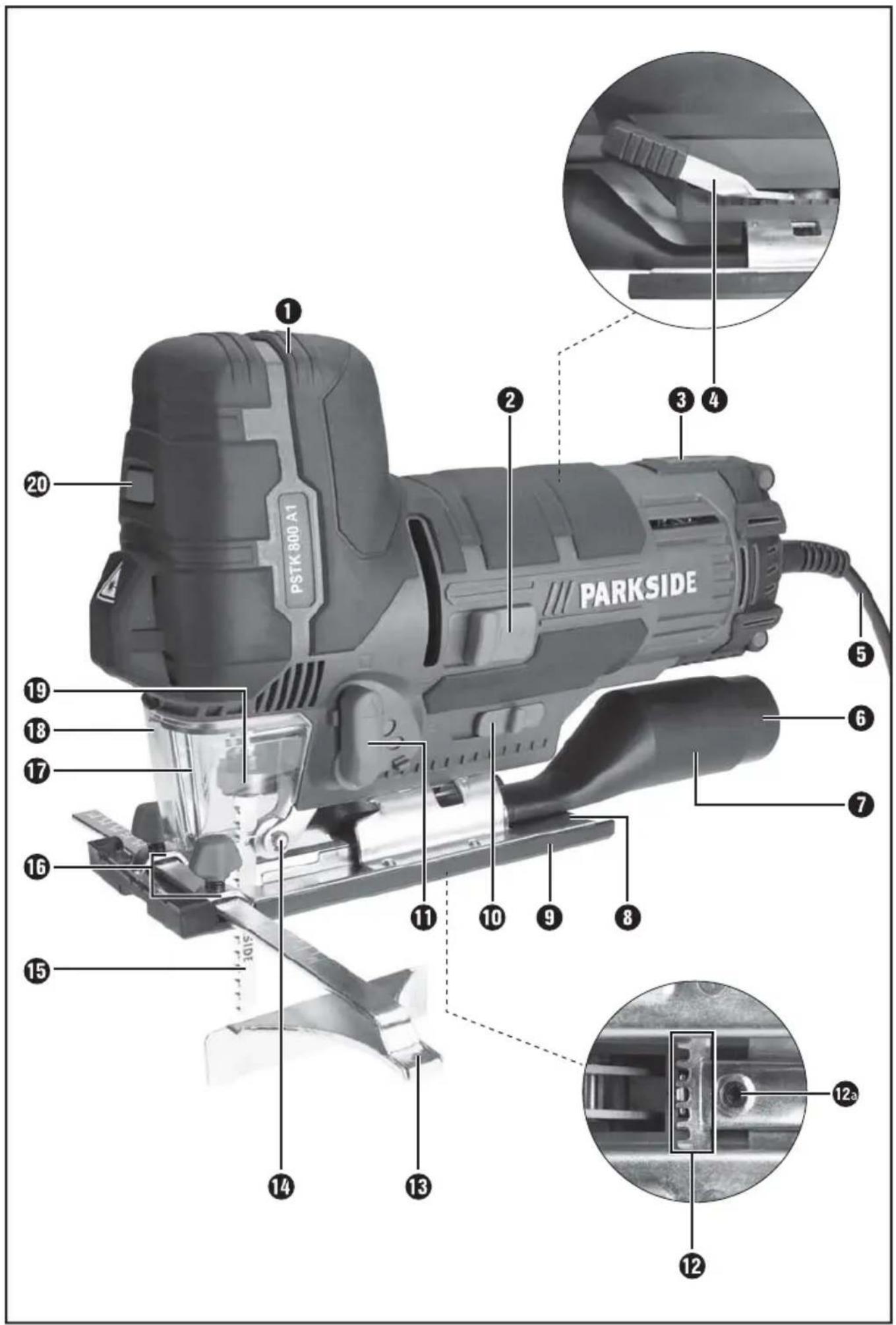

Ausstattung
① Knaufgriff
2 EIN-/AUS-Schalter
3 Stellrad Hubzahlvorwahl
4 Spannhebel
5 Netzkabel
6 Reduzierstück
⑦ Absaugstutzen
8 Fußplatte
9 Gleitschuh (abnehmbar)
10 Schalter Späneblasvorrichtung
11 Pendelhubschalter
12 Verzahnung
12a Klemmschraube
13 Parallelanschlag
14 Führungsrolle
15 Sägeblatt
16 Einschuböffnungen (jeweils inkl. Feststellschraube)
17 Schutzbügel
18 Schutzhaube
19 Schnellspannfutter
20 EIN-/AUS-Schalter Laser/Arbeitslicht
Lieferumfang
1 Pendelhubstichsäge inkl. Absaugstutzen
1 Parallelanschlag
1 Betriebsanleitung
3 Sägeblätter zur Holzbearbeitung
1 Sägeblatt zur Metallbearbeitung
Technische Daten
Pendelhubstichsäge: Parkside PSTK 800 A1
Nennspannung: 230 V \~ 50 Hz (Wechselstrom)
Nennaufnahme: 800 W
Leerlauf-Hubzahl: 0 - ⚠100 min ^1
Schnitttiefe: Holz/Metall: 80/8 mm
Pendelhub: 3 Stufen und Feinschnitt-Einstellung
Schrägschnitte: 0 - 45° links/rechts
Schutzklasse: ☐ II /
Geräusch- und Vibrationsinformationen:
Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:
Geräuschemissionswert:
Schalldruckpegel: L_pA = 92 dB(A)
Unsicherheit K: K pA = 3 dB
Schallleistungspegel: LwA = 103 dB(A)
Unsicherheit K: K _wA = 3 dB
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:
Schwingungsgesamtwert:
Sägen von Spannplatten a_h,B = 12,4 m/s^2
Unsicherheit K = 1,5 m/s²
Sägen von Metallblech a_h,M = 10,9 m/s^2
Unsicherheit K = 1,5 m/s²
WARNING!
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
HINWEIS
Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
⚠️ WARNING!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehör teile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
Gerätespezifische Sicherheitshinweise für Stichsägen
■ Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Elektrowerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
■ Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.
■ Halten Sie die Hände von der Hubstange und dem Schnellspannfutter fern. Bei Kontakt mit den Bauteilen besteht Quetschungsgefahr.
■ Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages.
Achten Sie darauf, dass die Fußplatte beim Sägen aufliegt.
■ Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt 15 erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.
■ Verwenden Sie nur unbeschädigte und einwandfreie Sägeblätter. Verbogene und stumpfe Sägeblätter können brechen oder einen Rückschlag verursachen.
Bremsen Sie das Sägeblatt ^15 nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt 1 kann beschädigt werden, brechen oder einen Rückschlag verursachen.
Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.
■ Führen Sie das Netzkabel immer nach hinten vom Gerät weg.
■ Bearbeiten Sie keine angefeuchteten Materialien oder feuchte Flächen.
Gefährdung durch Staub! Schließen Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Stäube entstehen, das Gerät an eine geeignete Staubabsaugvorrichtung an.
■ Tragen Sie eine Staubschutzmaske!
■ Sorgen Sie für ausreichende Belüftung.
NUNG! Schützen Sie sich vor Laserstrahlung:
LASER 2
P max.: < 1 mW•λ: 650 nm•EN 60825-1:2014
■ Schauen Sie nicht direkt in den Laserstrahl, bzw. in die Öffnung, aus der er austritt.
WARNUNG!
Das Betrachten des Laserausgangs mit optischen Instrumenten (z.B. Lupe, Vergrößerungsgläsern, u.ä.) ist mit einer Augengefährdung verbunden.
▶ Vorsicht! Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen.
Richten Sie den Laserstrahl niemals auf reflektierende Flächen, Personen oder Tiere. Bereits ein kurzer Sichtkontakt mit dem Laserstrahl kann zu Augenschäden führen.
Originalzubehör / -zusatzgeräte
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.
Informationen zu Sägeblättern
Die Parkside-Grundausstattung beinhaltet bereits Sägeblätter für Hauptanwendungen in Holz und Metall.
• 3 Sägeblätter für allgemeine Holzschnitte
• 1 Sägeblatt für Leichtmetalle bis 3 mm
HINWEIS
▶ Sie können jedes Sägeblatt verwenden, vorausgesetzt, es ist mit der passenden Aufnahme (Einnockenschaft) versehen.
Sägeblattyp
geeignet ungeeignet
Sägeblatt montieren / wechseln
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.
♦ Entfernen Sie die Schutzhaube ^18 .
◆ Drehen Sie das Schnellspannfutter und halten Sie es gedreht.
- Drücken Sie das benötigte Sägeblatt bis zum Anschlag in das Schnellspannfutter 19.
Lassen Sie das Schnellspannfutter 19 los, es muss in seine Ausgangsposition zurückkehren. Das Sägeblatt ist nun verriegelt.
■ ACHTUNG! Die Zähne des Sägeblattes müssen dabei nach vorne zeigen (Siehe Ausklappseite)!
♦ Setzen Sie die Schutzhaube ^18 wieder auf das Gerät.
Parallelanschlag montieren
Der Parallelanschlag 1 kann links oder rechts am Gerät befestigt werden.
- Lösen Sie die beiden Feststellschrauben der Einschuböffnungen 16.
♦ Schieben Sie den Parallelanschlag ^13 in die Einschuböffnungen 16
♦ Schrauben Sie die beiden Feststellschrauben wieder fest.
Spanabsaugung anschließen
- Stecken Sie das Reduzierstück 6 in den Absaugstutzen 7 is dieses festklemmt.
Schließen Sie eine zugelassene Staub- und Spanabsaugung an das Reduzierstück 6 der direkt an den Absaugstutzen 7 an.
Gleitschuh montieren
Bei der Bearbeitung von empfindlichen Oberflächen können Sie den Gleitschuh auf die Fußplatte aufsetzen, um ein Verkratzen der Oberfläche zu vermeiden.
Hängen Sie den Gleitschul9 vorne an die Fußplatte 8 in und drücken Sie ihn hinten hoch, bis er an der Fußplatte 8 inrastet.
Zum Abnehmen des Gleitschuh ^9 , lösen Sie ihn am hinteren Teil der Fußplatte ^8 nd nehmen ihn nach vorne hin ab.
Bedienung
Schnittwinkel einstellen
♦ Schieben Sie den Spannhebe 4 nach vorne und ziehen die Fußplatte 8 nach hinten.
♦ Stellen Sie den Schnittwinkel 0°/15°/30°/45° mit Hilfe der Markierungen an der Fußplatte 8 ein. Schieben Sie die Fußplatte 8 nach vorne, damit der Arretierstift in die Verzahnung 12 einrastet.
♦ Schieben Sie den Spannhebe nach hinten.
HINWEIS
▶ Bei einem Schnittwinkel von 30°/45°, muss die
Schutzhaube 18 vorher entfernt werden! Wenn die Fußplatte 8 nicht gut durch den Spannhebel 4 gesperrt wird, entfernen Sie den Absaugstutzen 7nd ziehen Sie die Klemmschraube
12a mit euinem Innensechskantschlüssel fest.
Hubzahl einstellen
♦ Stellen Sie mit dem Stellrad Hubzahlvorwah 3 die gewünschte Hubzahl ein.
Pendelhub einstellen
- Sie können mit dem Pendelhubschalter die Pendelbewegung des Sägeblattes einstellen. Ohne Pendelbewegung (Stellung „0“) erzielen Sie feine und saubere Schnittkanten. Stellen Sie bei dünnen Werkstücken den Pendelhub ab. Mit aktiviertem Pendelhub (Stellung 1 - 3) erzielen Sie einen zunehmend schnelleren Arbeitsfortschritt.
Einschalten / Ausschalten
Gerät einschalten:
Schieben Sie den EIN-/AUS-Schalter 2 in die Position „I“.
Gerät ausschalten:
Schieben Sie den EIN-/AUS-Schalter 2 in die Position „0“.
Laser / Arbeitslicht ein-/ausschalten
Ein-/Ausschalter:
Drücken Sie den EIN-/AUS-Schalter 213 is die gewünschte Funktion aktiv ist.
LASER und ARBEITSLICHT → ARBEITSLICHT → LASER → AUSSCHALTEN
Spanblasfunktion
Spanblasfunktion einschalten:
♦ Schieben Sie den Schalter Späneblasvorrichtung ⑩ in die Position
Absaugfunktion unterstützen:
♦ Schieben Sie den Schalter Späneblasvorrichtung 10 in die Position „O“.
Wartung und Reinigung
WARNUNG! VERLETZUNGSGEFAHR Schalten Sie vor allen Arbeiten am
Gerät das Gerät aus und ziehen Sie den Netzstecker.
- Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. - Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.
WARNUNG!
■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
■ Wechseln Sie das Sägeblat ^15 aus, sobald dessen Zahnung stumpf ist und damit keine einwandfreie Sägearbeit mehr durchführbar ist.
■ Führen Sie die Reinigung des Gerätes im Anschluss an Ihre Sägearbeit durch.
■ Entfernen Sie Verschmutzungen (z.B. durch Säge-späne). Reinigen Sie die Sägeblattaufnahme ggf. mit einem Pinsel oder durch Ausblasen mit Druckluft.
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Service
DE Service Deutschland
Tel.: 0800 5435 111
E-Mail: kompernass@lidl.de
IAN 270762
AT Service Österreich
Tel.: 0820 201 222 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.at
IAN 270762
CH Service Schweiz
Tel.: 0842 665566 (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: kompernass@lidl.ch
IAN 270762
Importeur
erpackung besteht aus umweltfreund- lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
en Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Original- Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie (2006/42/EC)
Elektromagnetische Verträglichkeit (2004/108/EC)
RoHS Richtlinie (2011/65/EU)
Angewandte harmonisierte Normen:
EN 60745-1:2009 / A11: 2010
EN 60745-2-11: 2010
EN 62233: 2008
EN 55014-1:2006 / A2: 2011
EN 55014-2:1997 / A2: 2008
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Typbezeichnung der Maschine:
Pendelhubstichsäge PSTK 800 A1
Herstellungsjahr: 12-2015
Seriennummer: IAN 270762
Bochum, 31.12.2015
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
