Produkttyp	Küchenarmatur
Marke	Concept
Modell	BDG4527DG
Material	Messing mit kratzfester Granitbeschichtung
Kartusche	Hochwertige Keramikkartusche
Drehung	360°-Drehung des Körpers
Auslauf	Schwenkbarer Auslauf mit herausziehbarer Brause (Duschkopf)
Installation	Auf Spüle, Befestigung mit Gewindestange und Muttern
Anzahl Löcher	Einloch (1 Loch)
Anschluss	Anschlussschläuche 3/8" (Reduzierstück beiliegend)
Nettogewicht	Ca. 2,5 kg
Höhe der Armatur	Ca. 350 mm
Ausladung des Auslaufs	Ca. 220 mm
Betriebsdruck	0,5 bis 5 bar
Max. Temperatur	80 °C
Pflege	Reinigung mit neutralem Seifenwasser und regelmäßiges Trocknen; Chlor und Alkohol vermeiden
Sicherheit	Wasserzufuhr vor Installation abstellen
Ersatzteile	Kartusche, Perlator, Schläuche, Dichtungen, Brausekopf
Packungsinhalt	Armatur, Brause, Schläuche, Befestigungsteile, Perlator, Reduzierstück
Garantie	Herstellergarantie auf Material- und Verarbeitungsfehler (Dauer nicht angegeben, Rechnung aufbewahren)

Häufig gestellte Fragen - BDG4527DG Concept

Wie installiere ich diese Armatur?

Stellen Sie die Warm- und Kaltwasserzufuhr ab. Befestigen Sie den Armaturenkörper mit den Befestigungszubehör am Spülbecken. Schließen Sie die Wasserschläuche an und ziehen Sie sie von Hand fest (verwenden Sie kein Werkzeug). Falls nötig, schrauben Sie ein 3/8"-Gewindereduzierstück auf die Schläuche. Öffnen Sie das Wasser und prüfen Sie die Dichtheit. Montieren Sie abschließend den Perlator.

Wie reinige ich die Armatur?

Reinigen Sie regelmäßig mit einem weichen Tuch und neutralem Seifenwasser. Spülen Sie mit klarem Wasser nach und trocknen Sie es. Bei Kalkablagerungen verwenden Sie eine Essiglösung. Verwenden Sie niemals Produkte mit Chlor oder Alkohol.

Was tun bei Undichtigkeit?

Überprüfen Sie zuerst die Anschlüsse: Ziehen Sie sie von Hand nach. Wenn die Undichtigkeit bestehen bleibt, könnte der O-Ring oder die Keramikkartusche defekt sein. Wenden Sie sich für den Austausch der Teile an einen qualifizierten Fachmann.

Wie ersetze ich die Keramikkartusche?

Stellen Sie die Wasserzufuhr ab. Entfernen Sie die Schraubkappe am Griff, schrauben Sie die Mutter ab und ziehen Sie den Griff ab. Bauen Sie die Kartusche aus und ersetzen Sie sie durch eine neue. Bauen Sie in umgekehrter Reihenfolge wieder zusammen.

Kann die Armatur um 360° gedreht werden?

Ja, der Armaturenkörper kann um 360° schwenken, so dass der Griff wahlweise rechts oder links angebracht werden kann.

Welche Oberfläche hat das Modell BDG4527DG?

Dieses Modell hat eine Granitoberfläche (Dark Granite) mit einer kratzfesten mechanischen Technologie.

Kann ich einen Essig-basierten Entkalker verwenden?

Ja, bei Kalkablagerungen wird eine Essiglösung oder ein Reiniger auf Essigbasis empfohlen. Nach der Anwendung gründlich mit Wasser abspülen und trocknen.

Ist diese Armatur mit einer Granitspüle kompatibel?

Ja, sie wurde entwickelt, um sich perfekt an das Design der Granitspülen von Concept anzupassen.

Welches Zubehör wird mit der Armatur geliefert?

Das Set enthält die Armatur, die herausziehbare Brause, die Anschlussschläuche, das Befestigungszubehör, den Perlator und ein 3/8"-Gewindereduzierstück.

Wie lange beträgt die Garantie?

Der Hersteller deckt Material- und Verarbeitungsfehler ab. Die Dauer ist in der Anleitung nicht angegeben; bewahren Sie Ihre Rechnung zur Garantieabwicklung auf.

BEDIENUNGSANLEITUNG BDG4527DG Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschafft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch dieGPCe Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie safer, dass auch andere Personen, die ceses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann konnen Sie das neue Produkt erfolgreich benutzen.

DER INHALT

Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGHINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigten und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Höhe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Kuchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80^

Empfohlene Warmwassertemperatur: 70^

REINIGUNG UND PFLEGE

Die Kuchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkorper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführrt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitsprüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genegt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spulen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essilösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwänschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitsplänen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spären und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb konnen mit Essiglosung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Tägliche und regelmäßige Pflege verlangert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sieitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemessen Einbau verursachten Mangel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360^ drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

SchlieBen Sie die Warm- und Kaltwasserzufuhr.
- Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
- Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an undziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies konnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
- Schrauben Sie beim Bedarf eine Gewindereduktion 3/8 auf beiden Schlüche an.
- Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wenn kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schreiben.
- Wenn die Abdichtung s amtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. AnschlieBend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelnr Produktteile BDC6529, BDG6529BC

Numéro	Article
1	Luftsprudler
2	Auslass
3	Armaturkörper
4	Sockel
5	Kartusche
6	Mutter
7	Schraubverschluss
8	Griff
9	Befestigungsteile
10	Schlauch

Beschreibung einzelner Produktesteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auslass

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schauch

Beschreibung einzelner Produkteteile

Numéro Article

1 LuftSprudler

2 Ausass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

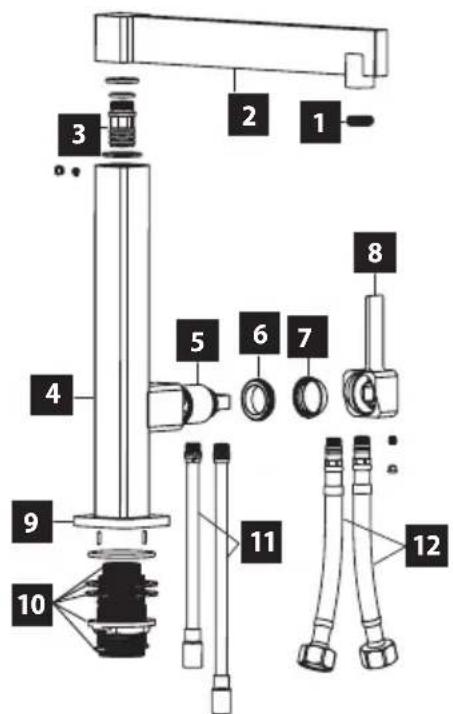

Beschreibung einzelnr Produktteile

BDC5327,BDC5327BC

Numéro	Article
1	Luftsprudler
2	Düse
3	Verbindungsteil
4	Armatürkörper
5	Kartusche
6	Mutterabdeckung
7	Schraubverschluss
8	Griff
9	Sockel
10	Befestigungsteile
11	Schlauch
12	Zuleitungsrohr

Beschreibung einzelnr Produktteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

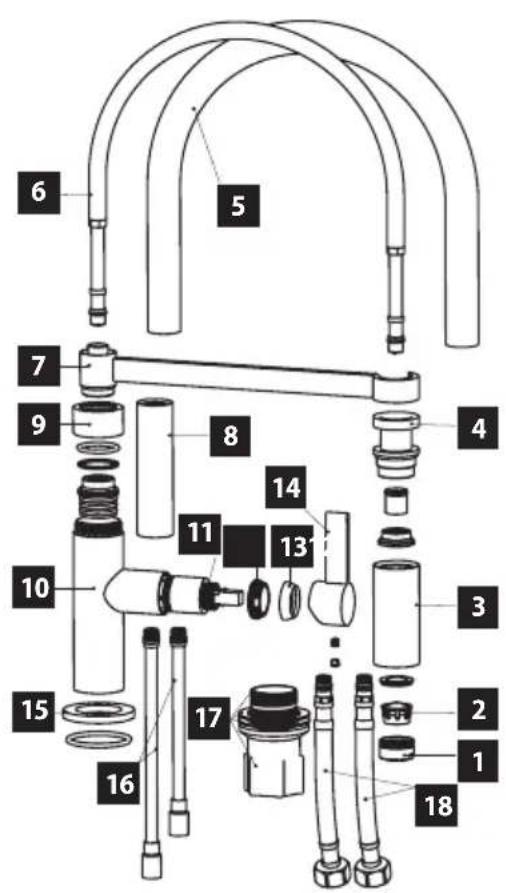

Beschreibung einzelnr Produktteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlusssschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armatürkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produktenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sieitte die Spule mit den angelegten Belegen über deren Erwerb an den Verkauf zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entwickeln sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
