BDC6529 - Wasserhahn Concept - Kostenlose Bedienungsanleitung

Produkttyp	Spültischarmatur
Marke	Concept
Modell	BDC6529
Kategorie	Armatur
Material	Edelstahl, verchromte Oberfläche oder Granit
Kartusche	Hochwertige Keramikkartusche
Drehung	360° (schwenkbarer Armaturenkörper)
Versorgung	Warm- und Kaltwasser über zwei flexible Schläuche
Anschluss	Gewinde 3/8" mit Reduzierstück falls erforderlich
Perlator	Abnehmbar für Reinigung und Ersteinrichtung
Tägliche Pflege	Neutralreiniger, Seifenlösung, regelmäßiges Trocknen
Entkalkung	Essiglösung oder Essigreiniger
Sicherheit	Installation durch einen qualifizierten Fachmann, vermeiden Sie rohe Gewalt an den Gewinden
Hauptersatzteile	Perlator, Kartusche, Griff, Muttern, flexible Schläuche
Garantie	Herstellungs- und Materialfehler (gesetzliche Dauer)
Reparierbarkeit	Austauschbare Keramikkartusche

Häufig gestellte Fragen - BDC6529 Concept

Wie reinige ich die Armatur Concept BDC6529?

Verwenden Sie einen nicht scheuernden Neutralreiniger, wie eine Seifenlösung. Mit Wasser abspülen und mit einem weichen Tuch trocknen. Bei Kalkablagerungen eine Essiglösung oder einen Essigreiniger auftragen. Vermeiden Sie Chlor und Alkohol.

Kann die Armatur um 360° gedreht werden?

Ja, der Armaturenkörper kann um 360° gedreht werden, sodass der Griff je nach Bedarf links oder rechts montiert werden kann.

Wie installiere ich die Armatur?

Schalten Sie die Warm- und Kaltwasserversorgung ab. Befestigen Sie den Armaturenkörper mit dem mitgelieferten Zubehör am Spülbecken. Schließen Sie die flexiblen Schläuche von Hand ohne Gewalt an. Öffnen Sie das Wasser und prüfen Sie die Dichtheit. Für die Installation wird ein qualifizierter Fachmann empfohlen.

Was tun, wenn die Armatur tropft?

Überprüfen Sie die Anschlüsse der Schläuche und das Anziehen der Muttern. Wenn das Leck von der Kartusche kommt, muss diese möglicherweise ausgetauscht werden. Schalten Sie vor jedem Eingriff die Wasserversorgung ab.

Welche Kartusche wird im BDC6529 verwendet?

Die Armatur ist mit einer hochwertigen Keramikkartusche ausgestattet, die den Grundkörper der Armatur bildet und eine dauerhafte Abdichtung gewährleistet.

Wie entkalke ich die Armatur?

Verwenden Sie eine Essiglösung oder einen Essigreiniger. Auftragen, einwirken lassen, dann mit klarem Wasser abspülen. Für den Perlator schrauben Sie ihn ab und tauchen ihn in Essig.

Was tun, wenn der Perlator verstopft ist?

Schrauben Sie den Perlator vom Auslauf der Armatur ab. Reinigen Sie ihn mit einer Essiglösung oder ersetzen Sie ihn bei Bedarf. Nach der Reinigung wieder anschrauben.

Ist die Armatur mit einem Granitspülbecken kompatibel?

Ja, diese Armatur wurde entwickelt, um sich perfekt anzupassen an das Design der Concept-Granitspülbecken. Für die Pflege der Granitoberfläche verwenden Sie Wasser und eine spezielle Milch.

Wie lange ist die Garantiezeit?

Die Garantie deckt Herstellungs- und Materialfehler während des gesetzlichen Zeitraums (in der Regel 2 Jahre). Bewahren Sie Ihre Rechnung und das Handbuch für etwaige Ansprüche auf.

Kann ich die Kartusche selbst austauschen?

Ja, die Keramikkartusche ist zugänglich, indem Sie den Griff und die Abdeckmutter demontieren. Wenn Sie kein Heimwerker sind, wenden Sie sich an einen Fachmann, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG BDC6529 Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschaftt haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch dieGPCe Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie safer, dass auch andere Personen, die ceses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann konnen Sie das neue Produkt erfolgreich benutzen.

DER INHALT

Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGHINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigten und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Höhe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Kuchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80^

Empfohlene Warmwassertemperatur: 70^

REINIGUNG UND PFLEGE

Die Kuchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkorper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführrt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitsprüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genegt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spulen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essilösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwänschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitsplänen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spären und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb konnen mit Essiglosung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Tägliche und regelmäßige Pflege verlangert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sieitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemessen Einbau verursachten Mangel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360^ drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

Schlieben Sie die Warm- und Kaltwasserzufuhr.
- Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
- Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an undziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies konnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
- Schrauben Sie beim Bedarf eine Gewindereduktion 3/8 auf beiden Schlüche an.
- Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wenn kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schreiben.
- Wenn die Abdichtung s amtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. AnschlieBend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelnr Produktteile BDC6529, BDG6529BC

Numéro	Article
1	Luftsprudler
2	Auslass
3	Armaturkörper
4	Sockel
5	Kartusche
6	Mutter
7	Schraubverschluss
8	Griff
9	Befestigungsteile
10	Schlauch

Beschreibung einzelnr Produkteteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auss

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schauch

Beschreibung einzelner Produkteteile

Numéro Article

1 LuftSprudler

2 Ausass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

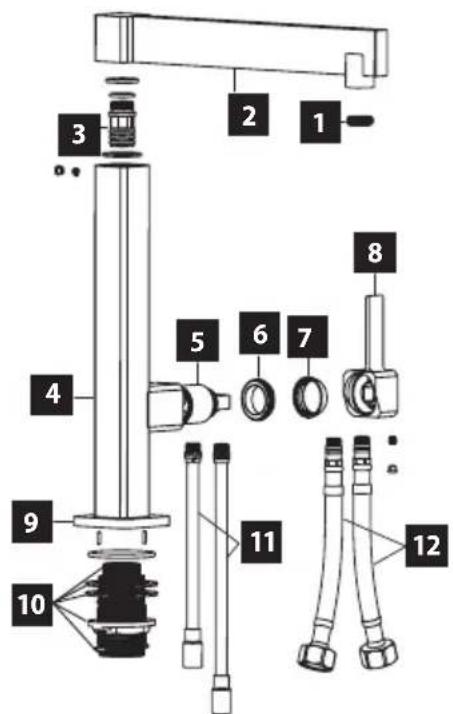

Beschreibung einzelnr Produktteile

BDC5327,BDC5327BC

Numéro	Article
1	Luftsprudler
2	Düse
3	Verbindungsteil
4	Armatürkörper
5	Kartische
6	Mutterabdeckung
7	Schraubverschluss
8	Griff
9	Sockel
10	Befestigungsteile
11	Schlauch
12	Zuleitungsrohr

Beschreibung einzelnr Produktteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

Beschreibung einzelnr Produktteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlusssschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armatürkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produktenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sieitte die Spule mit den angelegten Belegen über deren Erwerb an den Verkauf zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entwickeln sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
