Produkttyp	Spülenarmatur
Marke	Concept
Modell	BDG4327WH
Farbe	Weiß
Körpermaterial	Weiße Oberfläche mit kratzfester Beschichtung
Kartusche	Hochwertige Keramikkartusche
Drehung	360° Drehung
Versorgung	Warm- und Kaltwasser
Anschluss	Flexible Schläuche, Gewinde 3/8" mit Reduzierstück inklusive
Bedienung	Einhebelmischer
Auslauftyp	Fester Auslauf (Einzelauslauf)
Kompatibilität	Granitspülen von Concept
Reinigung	Seifenlauge oder Essig gegen Kalk
Pflege	Regelmäßiges Trocknen mit einem weichen Tuch
Vorsichtsmaßnahmen	Keine chlor- oder alkoholhaltigen Produkte verwenden
Installation	Durch einen qualifizierten Fachmann, Wasserzufuhr abstellen
Garantie	Herstellungsfehler, ausgenommen falsche Installation
Hauptteile	Luftsprudler, Auslauf, Körper, Kartusche, Griff, Halterung, flexible Schläuche
Enthaltenes Zubehör	Befestigungsteile, Abdeckkappe, Mutter
Anzahl der Löcher	1 Loch (zur Befestigung am Spülbecken)

Häufig gestellte Fragen - BDG4327WH Concept

Wie installiere ich die Armatur BDG4327WH?

Stellen Sie die Warm- und Kaltwasserzufuhr ab. Schrauben Sie den Luftsprudler ab, um ein Verstopfen zu vermeiden. Befestigen Sie den Armaturenkörper mit den Befestigungsteilen an der Spüle. Schließen Sie die Wasserschläuche von Hand an (nicht zu fest anziehen). Öffnen Sie das Wasser und prüfen Sie auf Dichtheit. Lesen Sie die Anleitung für das detaillierte Schema.

Wie reinige ich die Armatur?

Verwenden Sie ein weiches Tuch mit Seifenlauge oder einem milden Reinigungsmittel. Mit klarem Wasser abspülen und trocknen. Vermeiden Sie Scheuermittel, Chlor oder Alkohol. Bei Kalkablagerungen verwenden Sie eine Essiglösung.

Was tun bei Undichtigkeit an den Anschlüssen?

Überprüfen Sie, ob alle Muttern handfest angezogen sind. Wenn die Undichtigkeit bestehen bleibt, stellen Sie das Wasser ab und ziehen Sie die Anschlüsse nach. Verwenden Sie bei Bedarf Teflonband auf den Gewinden. Wenn das Problem von der Kartusche kommt, ersetzen Sie diese.

Kann ich chemische Reinigungsmittel für die Armatur verwenden?

Nein, vermeiden Sie Produkte mit Chlor, Alkohol oder Scheuerpartikeln. Sie können die Oberfläche beschädigen. Verwenden Sie lieber eine milde Seifenlauge oder einen speziellen Armaturenreiniger.

Wie entkalke ich die Armatur?

Tragen Sie eine Lösung aus weißem Essig oder einen Essigreiniger auf die verkalkten Stellen auf. Einige Minuten einwirken lassen, dann mit Wasser abspülen und trocknen. Für den Luftsprudler, schrauben Sie ihn ab und reinigen Sie ihn separat.

Kann die Armatur gedreht werden?

Ja, der Armaturenkörper kann um 360° gedreht werden, sodass der Griff je nach Wunsch links oder rechts positioniert werden kann.

Welche Garantie hat die Armatur?

Die Garantie deckt Herstellungs- und Materialfehler während des gesetzlichen Zeitraums ab. Sie gilt nicht bei falscher Installation oder Pflege. Bewahren Sie Ihre Rechnung auf.

Wie tausche ich die Keramikkartusche aus?

Stellen Sie die Wasserzufuhr ab. Entfernen Sie den Griff und die Befestigungsmutter. Nehmen Sie die alte Kartusche heraus und setzen Sie die neue ein, achten Sie auf die Ausrichtung. Bauen Sie die Armatur wieder zusammen und prüfen Sie auf Dichtheit.

Ist diese Armatur mit meiner Spüle kompatibel?

Die Armatur ist für die Kompatibilität mit Granitspülen von Concept ausgelegt. Prüfen Sie bei anderen Spülen, ob der Durchmesser des Befestigungslochs (Standard) passt und ob die Spülendicke die Befestigung erlaubt.

Was tun, wenn der Wasserdurchfluss nachlässt?

Reinigen Sie den Luftsprudler: Schrauben Sie ihn ab, legen Sie ihn in Essig, um Kalk zu lösen, bürsten Sie ihn vorsichtig und schrauben Sie ihn wieder fest. Überprüfen Sie auch die Wasserzulauffilter.

BEDIENUNGSANLEITUNG BDG4327WH Concept

Vielen Dank, dass Sie ein Produkt der Marke Concept angeschafft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Nutzungsdauer zufrieden sind. Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen. Gehen sie nach den in der Gebrauchsanweisung angeführten Empfehlungen vor, und dann können Sie das neue Produkt erfolgreich benutzen.

DER INHALT

• Wichtige Hinweise
- Technische Parameter
- Reinigung und Wartung
- Einbau der Armatur
- Garantie

WICHTIGE HINWEISE

Bei der Pflege der Armatur ist ihre Oberflächenbehandlung zu berücksichtigen und nur solche Reinigungsmittel zu verwenden, die für die jeweilige Oberfläche geeignet sind. Chlor- oder alkoholhaltige Reinigungsmittel dürfen niemals zur Reinigung verwendet werden, und wenn Sie mit diesen Reinigungsmitteln in der Nähe der Armatur arbeiten, ist Kontakt mit der Armatur zu verhindern.

Auch wenn die Oberfläche der Armaturen beständig ist, vermeiden Sie mechanische Beschädigung durch scharfe Gegenstände, z. B. Zerkratzen durch ein Küchenmesser.

TECHNISCHE PARAMETER

Min. Wasserdruck: (0,5 bar)

Max. Wasserdruck: (10 bar)

Max. Warmwassertemperatur: 80 °C

Empfohlene Warmwassertemperatur: 70 °C

REINIGUNG UND PFLEGE

Die Küchenarmatur Concept verbindet praktisches Design und hochwertige Ausführung. Im Innenteil jeder Armatur befindet sich eine hochwertige keramische Kartusche, die den Grundkörper der Armatur bildet.

Die Beschichtung der Oberfläche der Armatur ist mit einer gegen mechanisches Zerkratzen beständigen Technologie ausgeführt. Zugleich wurde sie so entwickelt, damit sie zum Design der Granitspüle Concept perfekt passt.

DE

Die Armatur ist mit neutralen Reinigungsmitteln, die keine Abrasionspartikel enthalten, regelmäßig zu reinigen. Es genügt eine Seifenlösung. Nach der Reinigung ist die Oberfläche mit Wasser zu spülen und abzutrocknen. Größere Verschmutzungen und Wassersteinablagerungen sind mit Essiglösung, bzw. mit einem Reinigungsmittel mit Essiggehalt zu entfernen. Nach der Benutzung ist die Oberfläche der Armatur mit einem weichen Tuch abzutrocknen. Durch regelmäßige Abtrocknung schützen Sie die Armatur vor unerwünschten Wassersteinablagerungen.

Die Armaturen mit Chromoberfläche sind ab und zu mit einem speziellen Mittel für Edelstahl- oder Chromoberflächen zu polieren. Dadurch werden die Flecken entfernt und der Glanz der Chromoberfläche erneuert.

Die Armaturen mit Granitoberfläche sind ab und zu mit Wasser und Pflegemilch für Granitspülen zu pflegen. Die Oberfläche ist mit warmem Wasser zu spülen und mit einem weichen Tuch abzutrocknen. Die kalkhaltigen Ablagerungen um das Sieb können mit Essiglösung, bzw. mit einem essighaltigen Reinigungsmittel entfernt werden.

Tägliche und regelmäßige Pflege verlängert ihre Nutzungsdauer.

EINBAU DER ARMATUR

Halten Sie bitte folgende Vorgehensweise beim Einbau des Produkts ein. Die Garantie bezieht sich nicht auf die durch unsachgemäßen Einbau verursachten Mängel.

Überzeugen Sie sich vor dem Einbau des Produkts, dass es keine Beschädigungen aufweist. Das Produkt sollte von einem für den Einbau der Wasserarmaturen entsprechend qualifizierten Fachmann eingebaut werden. Dank der Tatsache, dass der Körper jeder Armatur um 360° drehbar ist, kann der Griff rechts, sowie links eingebaut werden.

Installation

• Schließen Sie die Warm- und Kaltwasserzufuhr.
• Schrauben Sie den Luftsprudler ab, damit dieser bei der ersten Benutzung der Armatur nicht verstopft wird.
• Bringen Sie den Armaturkörper mit dem Befestigungszubehör auf die Spüle an. Schließen Sie die Wasserschläuche an und ziehen Sie diese mit der Hand nach. Das Nachziehen darf nicht mit Werkzeugen, bzw. mit grober Kraft erfolgen, dies könnte zur Beschädigung der Ventil- oder Schlauchgewinde führen.
• Schrauben Sie beim Bedarf eine Gewindereduktion 3/8“ auf beide Schläuche an.
• Schrauben Sie die Schläuche an die Wasserzufuhr an und öffnen Sie die Wasserzufuhr. Lassen Sie die Armatur in geschlossener Position, wann kein Wasser fließt, und überprüfen Sie die Dichtheit aller Anschlüsse. Wenn eine zusätzliche Abdichtung der Verbindungen erforderlich ist, vergessen Sie nicht, Wasserzufuhr zu schließen.
• Wenn die Abdichtung sämtlicher Verbindungen in Ordnung ist, drehen Sie Kalt- und Warmwasser auf, zuerst auf eine kürzere Zeit. Anschließend ist der Luftsprudler einzubauen, den Sie vorher ausgebaut haben, und dieser ist wieder in Betrieb zu setzen.

Beschreibung einzelner Produkteile BDC6529, BDG6529BC

Numéro Article

1 Luftsprudler

2 Auslass

3 Armaturkörper

4 Sockel

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Befestigungsteile

10 Schlauch

Beschreibung einzelner Produkteile

BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS

Numéro Article

1 Luftsprudler

2 Auslasskopf

3 Verbindungsteil

4 Auslass

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

Beschreibung einzelner Produkteile

Beschreibung einzelner Produktteile BDC5327, BDC5327BC

Numéro Article

1 Luftsprudler

2 Auslass

3 Verbindungsteil

4 Armaturkörper

5 Kartusche

6 Mutter

7 Schraubverschluss

8 Griff

9 Sockel

10 Befestigungsteile

11 Schlauch

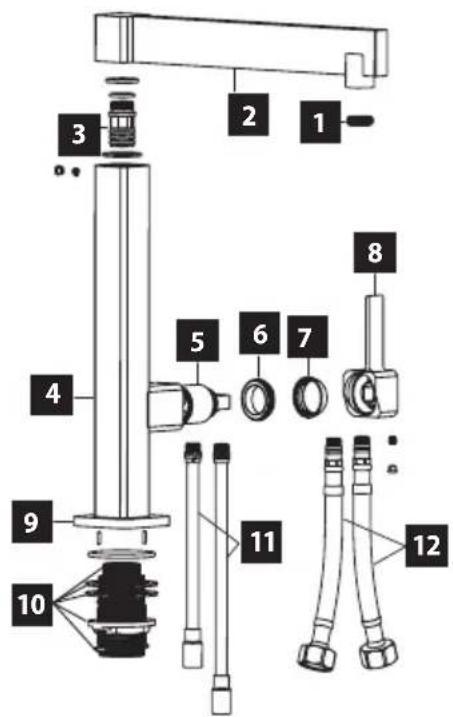

Numéro Article
1 Luftsprudler
2 Düse
3 Verbindungsteil
4 Armaturkörper
5 Kartusche
6 Mutterabdeckung
7 Schraubverschluss
8 Griff
9 Sockel
10 Befestigungsteile
11 Schlauch
12 Zuleitungsrohr

Beschreibung einzelner Produkteile

BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG

Numéro Article

1 Luftsprudler

2 Duschkopf

3 Schlauch

4 Düse

5 Verbindungsteil

6 Armaturkörper

7 Sockel

8 Kartusche

9 Mutter

10 Schraubverschluss

11 Griff

12 Befestigungsteile

13 Schlauch

Beschreibung einzelner Produkteile BDC7547

Numéro Article
1 Belüftungsmantel
2 Luftsprudler
3 Herausnehmbarer Kopf
4 Schlauchkupplung
5 Silikonschlauch
6 Anschlussschlauch
7	Halter des herausnehmbaren Schlauchs
8 Verbindungsstecker
9 Verbindungsteil
10 Armaturkörper
11 Kartusche
12 Mutterabdeckung
13 Schraubverschluss
14 Griff
15 Sockel
16 Zuleitungsrohr
17 Befestigungsteile
18 Schlauch

GARANTIE

Innerhalb der vom Produzenten festgelegten Garantiefrist ist der Produzent für die Fertigungs- und Materialmängel verantwortlich. Sollten solche Mängel auftreten, geben Sie bitte die Spüle mit den angelegten Belegen über deren Erwerb an den Verkäufer zurück. Diese Belege sind über die gesamte Garantiefrist aufzubewahren.

Die Garantie bezieht sich auf solche Mängel nicht, die durch unsachgemäßen Einbau oder Wartung entstanden sind. Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.
