| Tipo di prodotto | Rubinetto da lavello cucina |
| Marca | Concept |
| Modello | BDG4527DG |
| Materiale | Ottone con finitura granit resistente ai graffi |
| Cartuccia | Cartuccia ceramica di alta qualità |
| Rotazione | Rotazione 360° del corpo |
| Beccuccio | Beccuccio orientabile con doccetta estraibile (soffione) |
| Installazione | Su lavello, fissaggio tramite asta filettata e dadi |
| Numero di fori | Monoforo (1 foro) |
| Collegamento | Flessibili di alimentazione 3/8\" (riduttore incluso) |
| Peso netto | Circa 2,5 kg |
| Altezza del rubinetto | Circa 350 mm |
| Gittata del beccuccio | Circa 220 mm |
| Pressione di esercizio | 0,5 a 5 bar |
| Temperatura massima | 80 °C |
| Manutenzione | Pulizia con acqua saponata neutra e asciugatura regolare; evitare cloro e alcol |
| Sicurezza | Interrompere l'alimentazione idrica prima dell'installazione |
| Pezzi di ricambio | Cartuccia, aeratore, flessibili, guarnizioni, soffione |
| Contenuto della confezione | Rubinetto, doccetta, flessibili, pezzi di fissaggio, aeratore, riduttore |
| Garanzia | Garanzia del produttore su difetti di fabbricazione (durata non specificata, conservare fattura) |
Domande frequenti - BDG4527DG Concept
Domande degli utenti su BDG4527DG Concept
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rubinetto in formato PDF gratuitamente! Trova il tuo manuale BDG4527DG - Concept e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BDG4527DG del marchio Concept.
MANUALE UTENTE BDG4527DG Concept
La ringraziamo per aver acquistato il prodotto di marchio Concept e Le auguriamo di goderselo per tutte la durata della sua vita utile. Si consiglia di leggere attendamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso. Procedere seguendo le istruzioni riportate nel manuale per poter utilizzato il prodotto al meglio.
INDICE
- Avvertenze importanti
Parametri tecnici
Pulizia e manutenzione - Montaggio della batteria
- Garanzia
AVVERTENZE IMPORTANTI
Facendo manutenzione della batteria prendere in considerazione la rifinitura della sua superficie. Utilizzato solo i detergenti idonei per la rispettiva superficie. Per la pulizia non utilizzato mai i detergenti contenti il cloro o l'alcool, se essi vengono utilizzati vicino alla batteria, evitare agli contatto.
Anche se la superficie della batteria risulta resistente evitare il contatto con oggetti appuntiti/affilati, quali coltelli o altri che potrebbero causare il danneggiamento meccanico.
PARAMETRI TECNICI
Pressione minima dell'acqua: (0,5 bar)
Pressione massima dell'acqua: (10 bar)
Temperatura massima dell'acqua calda: 80^
Temperatura consigliata dell'acqua calda: 70^
PULIZIA E MANUTENZIONE
Le batterie per lavello da cucina uniscono l'alta qualità con il design pratico. All'interno di agli Batteria si trovava una cartuccia in ceramica che costituisce il corpo base della batteria.
La superficie della batteria è lavorata con una TECHNOologia speciale per prevenir il danneggiamento meccanico della superficie stessa. Allo stesso momento la superficie della batteria è progettata in modo da essere in perfetta compatibilità con i lavelli in granito Concept.
IT
Pulire la batteria regolarmente con i detergenti neutri privi delle particelle abrasive, comunique basta l'acqua saponata. Una volta pulita la batteria sciacquare la sua superficie con l'acqua pulita ed asciugarla bene. Eliminare le maggiori impurità e depositi del calcare con la soluzione dell'aceto o il detergente a base di aceto. Dop o l'utilizzo di tale soluzione asciugare bene la superficie della batteria con un panno morbido. Asciugando regolarmente la superficie del lavello si previene il deposito del calcare.
Lucidare agli tanto la superficie cromata della batteria con gli agenti speciali destinati alle superfici inox e cromate. Si eliminano le macchie e si ripristina la lucidità della superficie cromata.
La batteria con la superficie in granito va trattata agli tanto con l'acqua contente il latte destinato alla cura dei lavelli in granito. Successivement sciacquare la superficie con l'acqua pulita ed asciugarla con un panno morbido. I sedimenti di calcare intorno alla retina si eliminano con la soluzione dell'aceto oppure con il detergente a base di aceto.
La cura quotidiana prolunga la loro vita utile.
MONTAGGIO DELLA BATTERIA
Montando il prodotto seguire la seguente procedura. I difetti dovuti all'installazione scorretta non sono coperti alla garanzia.
Prima di montare il prodotto controllare bene che sia integro, alla danneggiamenti. Il prodotto dovrebbe essere installato da un professionista che dispone della dovuta qualifica. Grazie al fatto che il corpo di agli Batteria è girevole di 360^ la leva di lavoro cui è essere istallata sua sul lato destro che sul lato sinistro.
Installazione
- Chiudere l'accivo dell'acqua calda e fredda.
- Svitare il perlatore iper prevenire che al primo uso della batteria il perlatore si otturi.
- Fissare il corpo della batteria sul lavello con gli apposti accessori di fissaggio. Attaccare il tubo di acqua e stringere a mano. Non stringere con gli attrezzi o con brutta forza, i filetti sulle valvole o sui tubi potrebbero danneggiarsi.
Se occorre, avvitare su entrambi tubi la riduzione con il filetto 3 / 8" - Avvitare i tubi all'arrivo dell'acqua ed aprire l'arrivo dell'acqua. Lasciare la batteria in posizione chiusa in cui l'acqua non scorre e controllare la tenuta di tutti gli attacchi. Chiudere l'arrivo dell'acqua prima di procedere al ripristino della tenuta.
- Se la tenuta di tutte le giunzioni è aizzato, après sia l'acqua fredda che l'acqua calda, inizialmente per breve tempo. Poi rimontare il perilatore ed après l'arrivo dell'acqua.
Descrizione delle parti del prodotto BDC6529, BDG6529BC
| Numero Article |
| 1 Perilatore |
| 2 Scarico |
| 3 Corpo della batteria |
| 4 Base |
| 5 Cartuccia |
| 6 Dado |
| 7 Chiusura a filetto |
| 8 Maniglia |
| 9 Elementi di fissaggio |
| 10 Tubo flessibile |

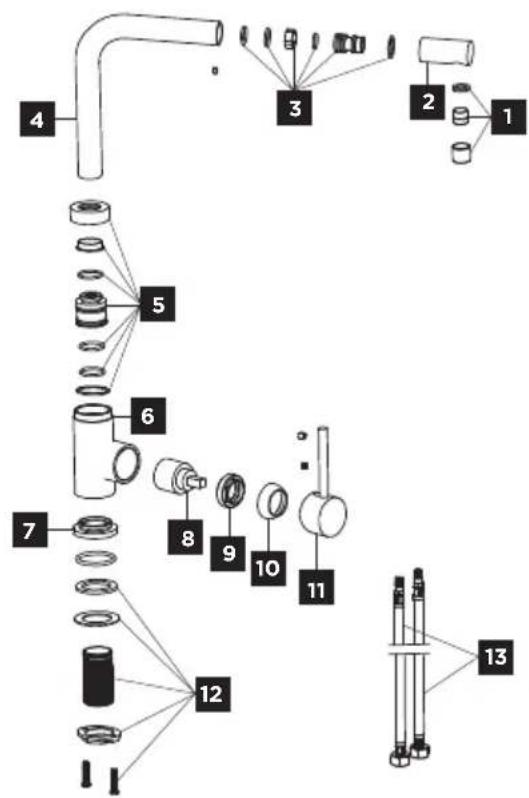

Descrizione delle parti del prodotto
BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Numero Article | |
| 1 Perlatore | |
| 2 Testa di scarico | |
| 3 Elementi di giunzione | |
| 4 Scarico | |
| 5 Elementi di giunzione | |
| 6 Corpo della batteria | |
| 7 Base | |
| 8 Cartuccia | |
| 9 Dado | |
| 10 Chiusura a filetto | |
| 11 Maniglia | |
| 12 Elementi di fissaggio | |
| 13 Tubo flessibile |
IT
Descrizione delle parti del prodotto
| Numero Article |
| 1 Perilatore |
| 2 Scarico |
| 3 Elementi di giunzione |
| 4 Corpo della batteria |
| 5 Cartuccia |
| 6 Dado |
| 7 Chiusura a filetto |
| 8 Maniglia |
| 9 Base |
| 10 Elementi di fissaggio |
| 11 Tubo flessibile |
Descrizione delle parti del prodotto
BDC5327,BDC5327BC
| Numero Article | |
| 1 Perlatore | |
| 2 Bocchetta | |
| 3 Elementi di giunzione | |
| 4 Corpo della batteria | |
| 5 Cartuccia | |
| 6 Copriddado | |
| 7 Chiusura a filetto | |
| 8 Maniglia | |
| 9 Base | |
| 10 Parte di fissaggio | |
| 11 Tubo flessibile | |
| 12 Tubo di arrivivo |
Descrizione delle parti del prodotto
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| Numero Article | |
| 1 Perlatore | |
| 2 Testa di doccia | |
| 3 Tubo flessibile | |
| 4 Bocchetta | |
| 5 Elementi di giunzione | |
| 6 Corpo della batteria | |
| 7 Base | |
| 8 Cartuccia | |
| 9 Dado | |
| 10 Chiusura a filetto | |
| 11 Maniglia | |
| 12 Elementi di fissaggio | |
| 13 Tubo flessibile |
Descrizione delle parti del prodotto BDC7547
| Numero Article |
| 1 Manto aeratore |
| 2 Perilatore |
| 3 Testa estraibile |
| 4 Attacco tubi |
| 5 Tubo in silicone |
| 6 Tubo di attacco |
| 7 Sopporto del tubo estraibile |
| 8 Connetto |
| 9 Elementi di giunzione |
| 10 Corpo della batteria |
| 11 Cartuccia |
| 12 Copriddado |
| 13 Chiusura a filetto |
| 14 Maniglia |
| 15 Base |
| 16 Tubo di arrivivo |
| 17 Parte di fissaggio |
| 18 Tubo flessibile |
GARANZIA
Durante il periodo di garanzia stabilito dal produttore il produttore stesso risponde dei difetti nei materiali e dei difetti di produzione. Qualora tali difetti si manifestino, restituire il lavello al venditore insieme con la rispectiva ricevuta di acquisso. Conservare la ricevuta di acquisso per tutte la durata della garanzia.
La garanzia non si riferisce ai difetti dovuti al montaggio eseguito in modo scorretto o alla manutenzione trascurata o eseguita in modo non professionale. Un eventuale danno causato dal mancato rispetto delleindicazioni previste dal produttore non cui essere coperto alla garanzia.
