BDG4527DG - Kohoutek Concept - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma BDG4527DG Concept ve formátu PDF.
| Typ výrobku | Kuchyňská baterie |
| Značka | Concept |
| Model | BDG4527DG |
| Materiál | Mosaz s žulovou úpravou odolnou proti poškrábání |
| Kartuše | Vysoce kvalitní keramická kartuše |
| Otáčení | Otáčení těla o 360° |
| Výtok | Otočný výtok s vysouvací sprchou (sprchová hlavice) |
| Instalace | Na dřez, upevnění pomocí závitové tyče a matic |
| Počet otvorů | Monootvor (1 otvor) |
| Připojení | Přívodní hadice 3/8" (součástí je redukce) |
| Hmotnost netto | Přibližně 2,5 kg |
| Výška baterie | Přibližně 350 mm |
| Dosah výtoku | Přibližně 220 mm |
| Pracovní tlak | 0,5 až 5 bar |
| Maximální teplota | 80 °C |
| Údržba | Čištění neutrální mýdlovou vodou a pravidelné sušení; vyhněte se chlóru a alkoholu |
| Bezpečnost | Před instalací uzavřete přívod vody |
| Náhradní díly | Kartuše, perlátor, hadice, těsnění, sprchová hlavice |
| Obsah balení | Baterie, sprcha, hadice, upevňovací díly, perlátor, redukce |
| Záruka | Záruka výrobce na výrobní vady (doba nespecifikována, uschovejte fakturu) |
Často kladené otázky - BDG4527DG Concept
Dotazy uživatelů ohledně BDG4527DG Concept
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kohoutek ve formátu PDF zdarma! Najděte svůj návod BDG4527DG - Concept a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BDG4527DG značky Concept.
NÁVOD K OBSLUZE BDG4527DG Concept
Dekujeme Vám, ze jste si zakoupili vyrobek značky Concept, a prejeme Vám, abyste byli s našim vyrobkem spokojeni po celou dobu jeho uživani. Pred prvním použitím prostudujte pozorné celý námov d k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatné osoby, které budou s vyrobkem manipulovat, byly seznámeny s tímtó námodem. Postupujte na základě doporučeni uvedeného v námodu a poté úspěšné nový vyrobek používejte.
OBSAH
Duležita upozorněni
- Technické parametry
- Čistěnéá udržba
Montáž baterie
Zaruka
DULEZITA UPOZORNENI
Pri udzbe baterie berte v potaz jej povrchovou upravu a pouzivejte cistici prostredky, které se hodí na daný povrch. Nikdy k cistěni nepouzivejte prostredky s obsahem chloru nebo alkoholu a pokud s nimi pracujete v blízkosti baterie, vyhýbejte se kontaktu.
Ačkoliv je povrch baterii odolné, vyvarujte se mechanickému poskození ostrymi predměty, například poskrábáni kuchyneyským nožem.
TECHNICKÉ PARAMETRY
Minimálni tlak vody: (0,5 bar)
Maximánlí tlak vody: (10 bar)
Maximánlí teplota hörké vody: 80 °C
Doporucéná teplota horké vody: 70^
CISTENIA UDRZBA
Drezové baterie Concept v sobě skloubí praktický design a kvalitné provedeni. Uvnitr kaźdé baterie se nachází kvalitné keramická kartuše, která tvoří základné tělo baterie. Povrch baterie je potažen technologii odolnou proti mechanickému poskrábaní. Zároven byl vyvinut tak, aby perfektně ladil s designem granitovém drezů Concept.
Baterii pravidelné Čistěteneutralími prostředky, které neobsahuji abrazivnéčastíce, postačí mydlový Roztok. Po vyčistěni opláchněte povrch vodou a vysuste. Větěsí necistoty a usazeniny vodniho kamene odstranité roztokem octu nebo Čisticém prostředkem, v jehož složeni je ocet. Po použitý vysuste povrch baterie měkkou utěrkou. Pravidelným vysušováním chránité bateriž prešed nežadoucím usazováním vodniho kamene.
CZ
Baterie s chromovym povrchem ās od ācasu vylestěte SPECIALNIM prostředkem na nerezové Č chromové povrchy. Odstranite skvrny a zároven obnovité lesk chromového povrchu.
Baterie s granitovym povrchem jegnou zaČas osetrete vodou smlekem urcenym pro granitové drezy. Povrch oplachněte teplou vodou a osuste měkkou utěrkou. Vapenné usazeniny kolem sitka odstranite roztokem octu nebo octovym cisticem.
Kazdodenní a pravidelná péče prodlužuje jejichŽivotnost.
MONTAZ BATERIE
Při instalaci vyrobku prosím doržujte následujíci postup. Na závady způsobné ne-správnou instalaci se nevztahuje záruka.
Pred montáží vyrobku se ujistěte, ze není nijak poškozený.
Vyrobek by mél BYt instalován odborníkem, který ma k instalaci vodovodnich baterii potrebnou kvalifikaci.
Díky tomu, Že se dá tělo každé baterie otáčet o 360° múžete madlo k ovládání instalovat na pravou i levou stranu.
Instalace
- Uzavrète prívod teplé a studenté vody.
- Odsroubujte perlátor, aby prí prvním použití baterie nedoslo k jeho upání.
- Ustavte tělo baterie na dřez pomoci upevnovacího príslušenství. Pripojte hadice na vodu a ručné dotáhněte. Nedotahujte pomoci nastrojú ani hrube sily, závity na venti-lech nebo hadićích by se mohly poskodit.
- Pokud potřebujete, našroubujte na obě hadice redukci se zámitem 3/8".
- Nasroubujte hadice k privodu vody a otevrete privod vody. Baterii ponechte v zavrene pozici, kdy netece voda a zkontrolujte tesnost vsech priopojeni. Pokud potrebujete provest dodatecné utesneni spoju, nezapente uzavrit privod vody.
- Pokud je utěsněni věsch spoů v pořádku, pustte studenou i teplou vodu,nejprve na kratsí casový interval. Poté nainstalujte perlátor, který jste na začátku demontovali a znovu uvedte do provozu.
Popis jednotlivych casti vyrobku BDC6529, BDG6529BC
| Číslo Položka | |
| 1 Perlátor | |
| 2 Výpust | |
| 3 Tělo baterie | |
| 4 Podstavec | |
| 5 Kartuše | |
| 6 Matice | |
| 7 Šroubovací uzávěr | |
| 8 Madlo | |
| 9 Upevnovaci díly | |
| 10 Hadice |
Popis Jednotlivych casti vyrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Číslo Položka | |
| 1 Perlátor | |
| 2 Hlava výpusti | |
| 3 Spojovací díly | |
| 4 Výpust | |
| 5 Spojovací díly | |
| 6 Těo baterie | |
| 7 Podstavec | |
| 8 Kartuše | |
| 9 Matice | |
| 10 Šroubovací uzávěr | |
| 11 Madlo | |
| 12 Upevnovací díly | |
| 13 Hadice |
Popis jednotlivych casti vyrobku
| Číslo Položka |
| 1 Perlátor |
| 2 Výpust |
| 3 Spojovací díly |
| 4 Těo baterie |
| 5 Kartuše |
| 6 Matice |
| 7 Šroubovácí uzávěr |
| 8 Madlo |
| 9 Podstavec |
| 10 Upevnovácí díly |
| 11 Hadice |
Popis jednotlivych ccasti vyrobku
BDC5327,BDC5327BC
| Číslo Položka |
| 1 Perlátor |
| 2 Hubice |
| 3 Spojovací díly |
| 4 Těo baterie |
| 5 Kartuše |
| 6 Kryt matice |
| 7 Šroubovací uzávěr |
| 8 Madlo |
| 9 Podstavec |
| 10 Upevnovací Čast |
| 11 Hadice |
| 12 Pržvodní trubice |

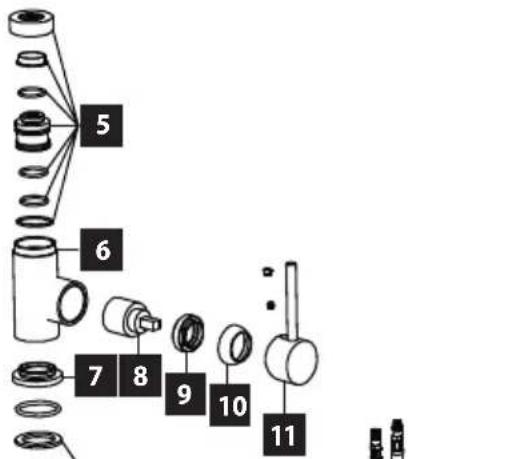

Popis jednotlivych casti vyrobku
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| Číslo Položka |
| 1 Perlátor |
| 2 Sprchová hlavice |
| 3 Hadice |
| 4 Hubice |
| 5 Spojovací díly |
| 6 Těo baterie |
| 7 Podstavec |
| 8 Kartuše |
| 9 Matice |
| 10 Šroubovací uzávěr |
| 11 Madlo |
| 12 Upevnovací díly |
| 13 Hadice |
Popis jednotlivych casti vyrobku
BDC7547
| Číslo Položka | |
| 1 | Provizdušnovací plášť |
| 2 Perlátor | |
| 3 Vyjímatelné hlavice | |
| 4 Hadicová spojka | |
| 5 Silíkonová hadice | |
| 6 Přípojavác hadice | |
| 7 | Držák vyjímatelnéhadice |
| 8 Konektor | |
| 9 Spojovác díl | |
| 10 Tělo baterie | |
| 11 Kartuše | |
| 12 Kryt matice | |
| 13 Šròbovác uzávěr | |
| 14 Madlo | |
| 15 Podstavec | |
| 16 Prívodní trubice | |
| 17 Upevnovác.czst | |
| 18 Hadice | |
ZÁRUKA
Během záručniho obdóbi stanoveného vyrobcem je vyrobce zodpovedný za vyrobní a materialové vady. V pripadě, ze se takovéto vady objeví, vratte, prosím, dřez prodávajímu s priloženými doklady o jeho nabytí. Tyto doklady uchovávejte po celou dobu záručniho obdóbi.
Záruka se nevztahuje na vady vzníkle nesprávnou montáží nebo Údržbou. Nedodržíte-li poukyny vyrobce, nemúze byt pripadná oprava uznána jako zárucné.
POŠAKOVANIE
Hoci je povrch bateri odolny, vyvarujte sa mechanickému poskodeniu ostrymi predmetmi, napriklad poskriabaniu kuchynským nožom.
TECHNICKÉ PARAMETRE
Každodenná a pravidelná udrzba predlži ichŽivotnost.
MONTAZ BATÉRIE
Pred montážou vyrobku sa ubezpečte, ze nie je nijako poškodený.
Vyrobok by mal instalovat odbornik, ktory ma na instalaciu vodovodnych bateri potrebnu kvalifikaciu.
Vdaka tomu, ze sa telo každej batérié moze otáčat o 360^ , MOZno držadlo na ovládanie instalovat na pravú alebo l'avú stranu.
Instalácia
- Uzavrite privod teplej a studenej vody.
- Odrskrutkujte perlátor, aby pri prvom použití batérié nedoslo k jeho upchatiu.
- Usadte telo baterie na drez pomocou upevnovacieho prisluosenstva. Pripojte hadice na vodu a ručne dotiahnite. Nedotahujte pomocou nastrojov ani hrubou silou, aby sa neposkodili závity na ventiloch a hadiciach.
- Ak potrebujete, na obe hadice priskrutkujte redukciu so zavitom 3/8".
- Hadice priskrutkujte k privodu vody a otvorte privod vody. Bateriu nechajte v zavretej pozicii, kad netecie voda, a skontrolujte tesnost' vsetkych pripojeni. Ak potrebujete dodatočne utesnit spoje, nezabudnite zatvorit privod vody.
- Ak je utesnenie vsetkych spojov v poriadku, pustte studenu aj teplu vodu, Najpriv na kratsi casovy interval. Potom nainstalujte perlator, ktory ste na zaciatku demontovali, a znova ho uvedte do cinnosti.
Popis jednotlivych casti vyrobku BDC6529, BDG6529BC
| Číslo Položka | |
| 1 Perlátor | |
| 2 Výpust | |
| 3 Teo batérié | |
| 4 Podstavec | |
| 5 Kartuša | |
| 6 Matica | |
| 7 Skrutkovací uzáver | |
| 8 Držadlo | |
| 9 Upevnovacie diely | |
| 10 Hadica |
Popis Jednotlivych Častí vyrobku BDC4327, BDG4327BC, BDG4327BE, BDG4327WH, BDG4327DS
| Číslo Položka | |
| 1 Perlátor | |
| 2 Hlava výpustu | |
| 3 Spojovacie diely | |
| 4 Výpust | |
| 5 Spojovacie diely | |
| 6 Teo batérié | |
| 7 Podstavec | |
| 8 Kartuša | |
| 9 Matica | |
| 10 Skrutkovací uzáver | |
| 11 Držadlo | |
| 12 Upevůmovacie diely | |
| 13 Hadica |
Popis jednotlivych casti vyrobku
| Číslo Položka | |
| 1 Perlátor | |
| 2 Výpust | |
| 3 Spojovacie diely | |
| 4 Te o batérié | |
| 5 Kartuša | |
| 6 Matica | |
| 7 Skrutkovací uzáver | |
| 8 Držadlo | |
| 9 Podstavec | |
| 10 Upevnovacie diely | |
| 11 Hadica |
Popis jednotlivych casti vyrobku
BDC5327,BDC5327BC
| Číslo Položka |
| 1 Perlátor |
| 2 Hupice |
| 3 Spojovacie diely |
| 4 Te o batérié |
| 5 Kaṭuša |
| 6 Kryt matice |
| 7 Skrutkovací uzáver |
| 8 Držadlo |
| 9 Podstavec |
| 10 Upevůmovacie šast |
| 11 Hadica |
| 12 Privodný trubice |
Popis jednotlivych casti vyrobku
BDC4527, BDG4527BC, BDG4527BE, BDG4527WH, BDG4527DG
| Číslo Položka | |
| 1 Perlátor | |
| 2 Sprchová hlavica | |
| 3 Hadica | |
| 4 Hubice | |
| 5 | Spojovacie diely |
| 6 Telo batérié | |
| 7 Podstavec | |
| 8 Kartuša | |
| 9 Matica | |
| 10 Skrutkovací uzáver | |
| 11 Držadlo | |
| 12 Spojovacie diely | |
| 13 Hadica | |
Popis jednotlivych casti vyrobku
BDC7547
| Číslo Položka | |
| 1 | Prevzdušnovacie plást' |
| 2 Perlátor | |
| 3 Vyberatelné hlavice | |
| 4 Hadicová spojka | |
| 5 Silíkónová hadica | |
| 6 Pripojavacie hadice | |
| 7 | Držiak vyberatelnéhadice |
| 8 Konektor | |
| 9 Spojovác diel | |
| 10 Telo batarie | |
| 11 Kartuša | |
| 12 Kryt matice | |
| 13 Skrutkovác uzáver | |
| 14 Držadlo | |
| 15 Podstavec | |
| 16 Prívodný trubice | |
| 17 Upevnovacie šast' | |
| 18 Hadica | |
ZÁRUKA
Záruka sa nevztahuje na nedostatky vzniknute nesprávnou montázou alebo udžbou. Ak nedodržíte pokyny vyrobcu, pripadna oprava sa neuzná ako záručná.
PODZIEKOWANIE
Concept Slovensko s.r.o.
Hurbanova 1563/23,
911 O1 Trenčin
T: +421 032 658 34 65
E: info@my-concept.sk
W: www..my-concept.sk
PL
Concept Polska sp. z o.o.
