BEDIENUNGSANLEITUNG CM4192ACUU Atag

Bedienungsanleitung 3 - 34 Installationsanweisung 35 - 38

10.2 Technische gegevens 38NL 4 NL 5

10.2 Technische gegevens

6.1 Reinigung und Pfl ege 21

6.2 Menüeinstellungen 24

7 Meldungen Was ist zu tun, wenn... 30 8 Störungen Störungstabelle 32 9 Installationsanweisung

9.1 Worauf Sie achten müssen 35

10.1 Entsorgung Gerät und Verpackung 38

10.2 Technische Daten 38

InhaltsverzeichnisDE 4 DE 5

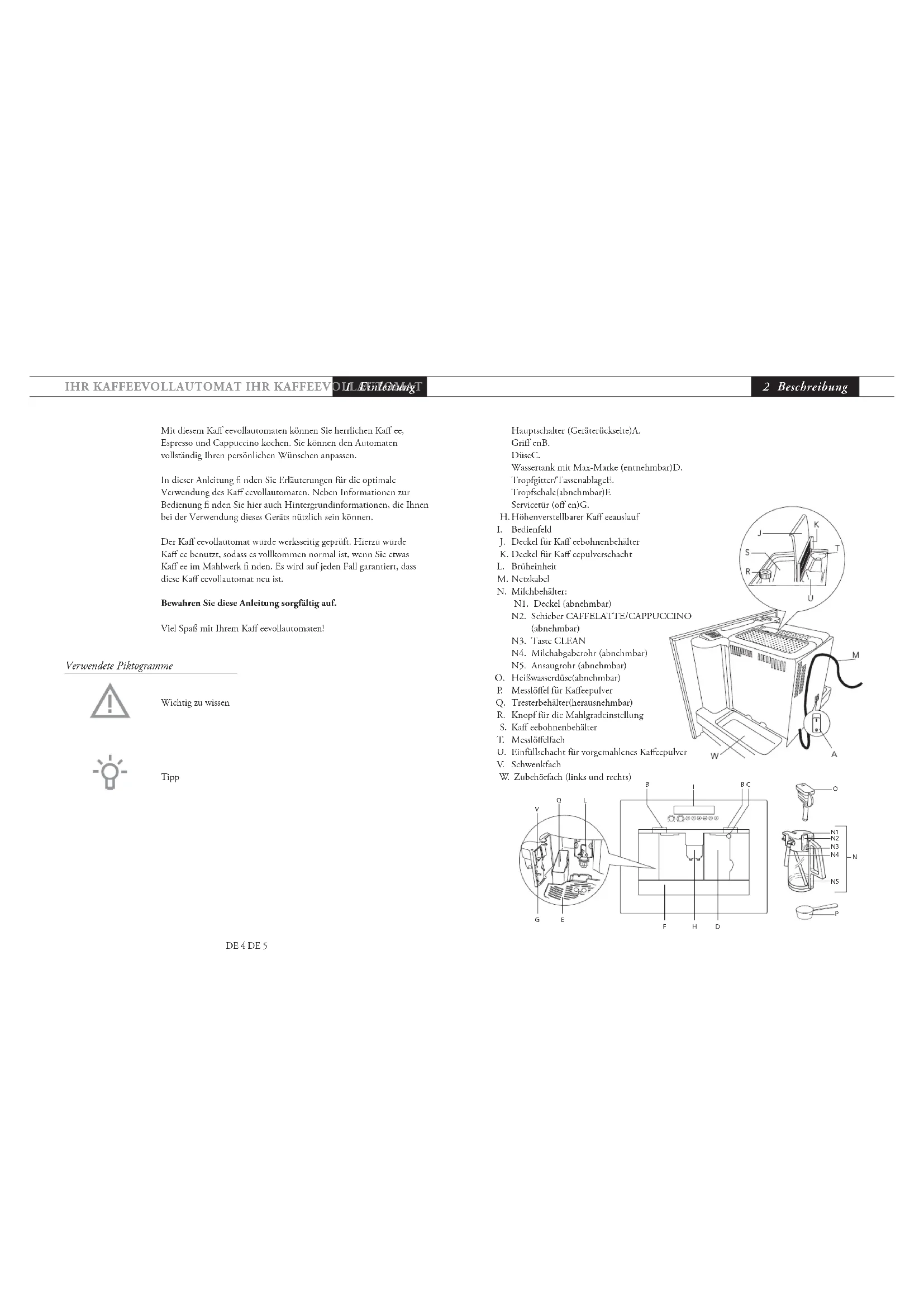

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVOLLAUTOMAT

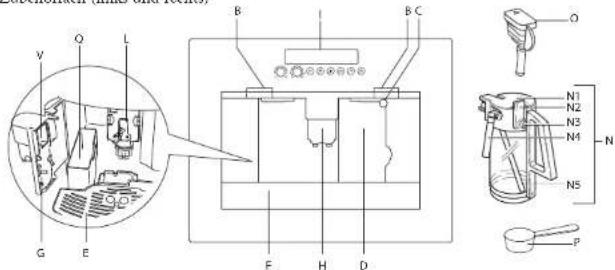

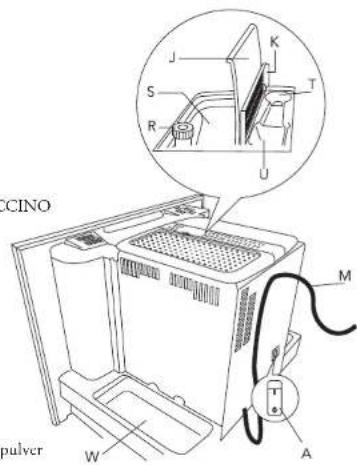

Hauptschalter (Geräterückseite)A. Griff enB. DüseC. Wassertank mit Max-Marke (entnehmbar)D. Tropfgitter/TassenablageE. Tropfschale (abnehmbar)F. Servicetür (off en)G. Höhenverstellbarer Kaff eeauslaufH. BedienfeldI. Deckel für Kaff eebohnenbehälterJ. Deckel für Kaff eepulverschachtK. BrüheinheitL. NetzkabelM. Milchbehälter:N. N1. Deckel (abnehmbar) N2. Schieber CAFFELATTE/CAPPUCCINO (abnehmbar) N3. Taste CLEAN N4. Milchabgaberohr (abnehmbar) N5. Ansaugrohr (abnehmbar) Heißwasserdüse (abnehmbar)O. Messlöff el für Kaff eepulverP. Tresterbehälter (herausnehmbar)Q. Knopf für die MahlgradeinstellungR. Kaff eebohnenbehälterS. Messlöff elfachT. Einfüllschacht für vorgemahlenes Kaff eepulverU. SchwenkfachV. Zubehörfach (links und rechts)W.

2 Beschreibung Mit diesem Kaff eevollautomaten können Sie herrlichen Kaff ee, Espresso und Cappuccino kochen. Sie können den Automaten vollständig Ihren persönlichen Wünschen anpassen. In dieser Anleitung fi nden Sie Erläuterungen für die optimale Verwendung des Kaff eevollautomaten. Neben Informationen zur Bedienung fi nden Sie hier auch Hintergrundinformationen, die Ihnen bei der Verwendung dieses Geräts nützlich sein können. Der Kaff eevollautomat wurde werksseitig geprüft. Hierzu wurde Kaff ee benutzt, sodass es vollkommen normal ist, wenn Sie etwas Kaff ee im Mahlwerk fi nden. Es wird auf jeden Fall garantiert, dass diese Kaff eevollautomat neu ist. Bewahren Sie diese Anleitung sorgfältig auf. Viel Spaß mit Ihrem Kaff eevollautomaten! Verwendete Piktogramme Wichtig zu wissen Tipp 1 EinleitungDE 6 DE 7

IHR KAFFEEVOLLAUTOMATIHR KAFFEEVOLLAUTOMAT

Worauf Sie achten müssen 4 Sicherheitsvorschriften Wie bei jedem anderen Gerät gibt es einige Punkte, auf die Sie achten sollten. Dieses Gerät ist ein Haushaltsgerät (max. 3000 Tassen pro Jahr). Eine • Verwendung zu anderen Zwecken ist unsachgemäß, und keine Garantie kann übernommen werden. Diese Kaff eevollautomat dient der Zubereitung von Espresso und anderen • Heißgetränken. Benutzen Sie es mit der gebotenen Sorgfalt, damit es nicht aufgrund unsachgemäßer Handhabung zu Verbrühungen durch heißes Wasser oder heißen Dampf kommt. Kein Kaff eepulver und keine gefrorenen oder karamellisierten Kaff ee- • bohnen in den Bohnenbehälter geben, nur geröstete Kaff eebohnen! Entfernen Sie Fremdkörper aus den Kaff eebohnen. Sonst kann keine Garantie übernommen werden. Stützen Sie sich nicht auf den Automaten und hängen Sie nicht daran, • wenn diese aus dem Möbelstück ragt und legen Sie keine großen oder instabilen Gegenstände auf den Automaten. Der Hersteller übernimmt keine Haftung für Beschädigungen aufgrund • von unsachgemäßer, fehlerhafter oder unangemessener Verwendung des Geräts. Wenn Sie das Gerät verwenden, achten Sie darauf, sich nicht an heißen • Oberfl ächen zu verbrennen. Berühren Sie das Gerät ausschließlich an den Reglern oder Griff en. Achten Sie darauf, dass Kinder oder andere Personen, die nicht sicher mit • dem Gerät umgehen können, es nicht unbeaufsichtigt benutzen. Lassen Sie Kinder nicht mit dem Gerät spielen. • Wenn das Gerät ausfällt oder nicht mehr ordnungsgemäß funktioniert, • trennen Sie es vom Stromnetz oder schalten Sie es am Netzschalter aus. Versuchen Sie nicht, es selbst zu reparieren. Ist eine Reparatur erforderlich, wenden Sie sich bitte unbedingt an ein autorisiertes Servicezentrum und verlangen Sie eine Reparatur mit Originalersatzteilen. Andernfalls kann das Gerät nicht mehr sicher betrieben werden. Stellen Sie auf dem Gerät keine Gefäße mit Flüssigkeiten und keine • brennbaren oder korrosiven Materialien ab. Verwenden Sie das Zubehörfach nur für übliches Kaff eezubehör, zum • Beispiel das Entkalkungsmittel. Alle Geräteteile, die mit Kaff ee oder Milch in Kontakt kommen, • entsprechen den Bestimmungen der EWG-Richtlinie 1935/2004 für Materialien, die mit Lebensmitteln in Berührung kommen. Dieses Gerät ist entsprechend der Europäische Richtlinie 2004/108/CE für • den elektro-magnetischen Kompatibilität (EMK). Display1. Drehknopf “Tassengrösse“2. - Espressotasse - Kleine Tasse - Mittlere Tasse - Grosse Tasse - Becher Drehknopf “Kaff eestärke / vorgemahlener Kaff ee“3. - Vorgemahlen 1 Tasse - Extra mildes Aroma - Mildes Aroma - Normales Aroma - Starkes Aroma - Extra starkes Aroma - Vorgemahlen 2 Tassen Taste “1 Tasse Kaff ee” für ein Tasse Kaff ee4. - Im Menü-Modus dient diese Taste für das Blättern (<) Taste “2 Tassen Kaff ee“ für zwei Tassen Kaff ee5. -Im Menü-Modus dient diese Taste für das Blättern (>) Taste “Heißwasser“6. - Im Menü-Modus bestätigt diese Taste den Menüpunkt (OK) Taste MENU7. - Im Menü-Modus kehrt diese Taste in die letzte Ebene zurück, ohne Änderungen vorzunehmen (ESC) Taste “Cappuccino“8. Taste “Ein/Aus“9.

Das Display zeigt nun: 3. WASSERDÜSE EINSETZEN! Setzen Sie die Heißwasserdüse ein und stellen Sie eine Tasse darunter (Abb. 2). Das Display zeigt nun: 4. MENU DRÜCKEN. Drücken Sie die Taste MENU . Nach ein paar Sekunden läuft etwas Wasser aus der Heißwasserdüse und es wird ein Fortschrittsbalken angezeigt. Wenn die Tasse mit etwa 30 ml Wasser gefüllt ist, ist der Fortschrittsbalken aufgefüllt und stoppt das Wasser. Das Gerät zeigt nun an: 5. GERÄT SCHALTET AUS BITTE WARTEN... und schaltet sich aus. Ziehen Sie das Gerät an den dafür vorgesehenen Griff en heraus, 6. öff nen Sie den Deckel (links) und füllen Sie den Behälter mit Kaff eebohnen (Abb. 3). Schließen Sie dann den Deckel und schieben Sie das Gerät wieder hinein. Füllen Sie den Kaff eebohnenbehälter auf keinen Fall mit Kaff eepulver, löslichem (gefriergetrocknetem) Kaff ee, kara- melisierten Kaff eebohnen oder etwas anderem. Andernfalls könnte das Gerät beschädigt werden. Drücken Sie die Taste “Ein/Aus“ 7. . Das Display zeigt nun: GERÄT HEIZT BITTE WARTEN... Das Gerät heizt sich auf. Nach Beendigung des Aufheizens zeigt das Gerät: 8. GERÄT SPÜLT und führt ein automatisches Spülen durch (ein wenig heisses Wasser fl ießt aus dem Kaff eeauslauf und wird in der Tropfschale aufgefangen). Wenn Sie nur eine kleine Tasse Kaff ee möchten (weniger als 60 ml) oder wenn Sie den Kaff ee etwas heißer wünschen, füllen Sie die Tasse zunächst mit diesem heißen Wasser. Lassen Sie die Tasse von dem heißen Wasser vorwärmen. Siehe auch “Spülen durchführen“ (6.2.6, Seite 28). Das Gerät zeigt nun die Grundeinstellungen an: 9. MITTLERE TASSE NORMALES AROMA.

Wenn Sie das Gerät zum ersten Mal einschalten und jedesmal, wenn Sie den Netzstecker mit der Netzsteckdose verbinden und den Haubtschalter (A, Seite 5) drücken, führt das Gerät eine SELBSTDIAGNOSE durch und schaltet sich dann wieder aus. Um es einzuschalten, drücken Sie die Taste “Ein/Aus“ an der Bedienblende. Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, wählen 1. Sie die Sprache aus. Drücken Sie den Haubtschalter an der Rückseite des Geräts. Die Beleuchtung an der Vorderseite und das Display schalten sich ein. Warten Sie, bis im Display folgende Meldung erscheint: MENÜ DRÜCKEN UM DEUTSCH ZU WÄHLEN. Drücken Sie dann zur Bestätigung die Taste MENU und halten Sie sie gedrückt, bis am Display DEUTSCH ANGELEGT angezeigt wird. Danach erscheinen die Meldungen am Gerät in der angegebenen Sprache. Nach der Sprachwahl zeigt das Display 2. TANK AUFFÜLLEN! Entnehmen Sie den Wassertank aus dem Gerät (Abb. 1). Füllen Sie den Wassertank mit frischem kaltem Wasser. Füllen Sie den Tank nie über die MAX-Marke. Setzen Sie den Wassertank wieder ein. Drücken Sie dabei den Tank fest an, damit sich das Ventil des Wassertanks öff net. Füllen Sie nur kaltes Wasser in den Wassertank. Niemals andere Flüssigkeiten wie z.B. Mineralwasser oder Milch einfüllen. Um immer einen aromatischen Kaff ee zu erhalten, sollten Sie: - das Wasser im Wassertank täglich wechseln; - den Wassertank mindestens einmal pro Woche in normalem Spülwasser (nicht im Geschirrspüler) reinigen. Anschließend mit Frischwasser nachspülen.

5 VerwendungDE 10 DE 11

IHR KAFFEEVOLLAUTOMATIHR KAFFEEVOLLAUTOMAT

Wenn Sie die Kaff eemenge ändern möchten, die automatisch pro Tasse ausgegeben wird, siehe 5.2.3, Seite 13. Das Gerät beginnt nun die Bohnen zu mahlen und danach den Kaff ee in die Tasse(n) auszugeben. Wenn die gewünschte Menge erreicht ist, stoppt das Gerät automatisch und entsorgt den Kaff eesatz in den dafür vorgesehenen Behälter. Nach ein paar Sekunden ist das Gerät wieder betriebsbereit und 4. Sie können den nächsten Kaff ee zubereiten. Das Display zeigt die zuletzt gewählte Kaff eeeinstellung an. Zum Ausschalten des Geräts drücken Sie die Taste “Ein/Aus“ 5.

Bevor es sich ausschaltet, führt das Gerät einen automatischen Spülzyklus aus. Dabei tritt etwas heißes Wasser aus den Auslässen aus und sammelt sich in der Tropfschale darunter. Achten Sie darauf, sich nicht zu verbrühen. Wenn Sie das Gerät ausschalten, erlischt die Beleuchtung nicht sofort und der Kühlmotor läuft, damit im Gehäuse keine Feuchtigkeit kondensiert. Nach etwa 10 Minuten schaltet sich das Gerät vollständig aus

Wenn der Kaff ee nur tropfenweise oder gar nicht austritt, drehen • Sie den Mahlgradregler (Abb. 7) eine Stufe weit im Uhrzeigersinn (siehe zuerst 5.2.4, Seite 14, ‘Mahlgrad einstellen’). Drehen Sie ihn stufenweise so weit, bis der Kaff ee ordnungsgemäß austritt. Wenn der Kaff ee zu schnell austritt und die Crema unzureichend • ist, drehen Sie den Mahlgradregler (Abb. 7) eine Stufe weit gegen den Uhrzeigersinn (siehe zuerst 5.2.4, Seite 14, ‘Mahlgrad einstellen’). Drehen Sie den Mahlgradregler jedoch nicht zu weit, da der Kaff ee andernfalls, wenn Sie 2 Tassen ausgewählt haben, unter Umständen nur noch tropfenweise austritt. Tipps für heißeren Kaff ee • Wenn seit der letzten Kaff eezubereitung 2 bis 3 Minuten º vergangen sind, heizen Sie die Brüheinheit vor, bevor Sie erneut Kaff ee zubereiten. Wählen Sie die Spül-Funktion (siehe

6.2.6, Seite 28). Lassen Sie das Wasser in die Tropfschale

ablaufen oder wenden Sie es zum Vorwärmen der Tasse und schütten Sie es dann aus. Dickwandige Tassen absorbieren viel Wärme und sollten daher º unbedingt vorgewärmt werden.

5 Verwendung Bei der ersten Inbetriebnahme dem Kaff eevollautomaten sollten Sie mindestens 4-5 Kaff ees zubereiten, bevor den Automaten ein zufrieden stellendes Resultat erbringt.

5.2.1 Zubereitung von Kaff ee (mit Kaff eebohnen)

Das Gerät ist werkseitig auf die Zubereitung von Kaff ee mit normalem Aroma eingestellt. Sie können es aber auch auf extra milden, milden, starken oder extra starken Kaff ee einstellen.Wählen Sie die gewünschte Kaff eestärke mit dem Drehknopf “Kaff eestärke“ - . Die gewählte Kaff eestärke wird angezeigt. Stellen Sie eine oder zwei Tassen unter den Kaff eeauslauf 1. (Abb. 4 und 5). Durch Hoch- oder Runterschieben des Auslaufes (Abb. 6) können Sie die Auslaufhöhe optimal Ihrer Tassenhöhe anpassen, um Wärmeverlust und Kaff eespritzer zu reduzieren. Um eine besonders gute Crema zu erzielen, senken Sie die 2. Auslässe so weit wie möglich auf die Tasse(n) hinunter ab (Abb. 6). Wählen Sie die gewünschte Tassengrösse mit dem Drehknopf 3. “Tassengrösse“ - . Drücken Sie die Taste “1 Tasse Kaff ee” um eine Tasse zuzubereiten, oder die Taste “2 Tassen Kaff ee“ für 2 Tassen.

5 VerwendungDE 12 DE 13

IHR KAFFEEVOLLAUTOMATIHR KAFFEEVOLLAUTOMAT

Während der Kaff eeausgabe dürfen Sie den Wassertank auf keinen Fall entnehmen. Wenn Sie den Tank herausnehmen, kann das Gerät nicht mit der Kaff eeausgabe fortfahren. Sollte das Gerät einmal nicht funktionieren, wenden Sie sich bitte nicht gleich an das Servicezentrum. Die meisten Probleme können Sie beheben, indem Sie nach den Anweisungen in Kapitel 7 und 8 vorgehen.

5.2.3 Ändern der Kaff eemenge pro Tasse

Werkseitig sind am Gerät fünf unterschiedliche Kaff eemengen voreingestellt: - Espressotasse; - Kleine Tasse; - Mittlere Tasse; - Grosse Tasse; - Becher. Sie können die Füllmenge für jede der fünf Tassengrössen anpassen. Drücken Sie die Taste Menu 1. . Drücken Sie die Tasten < oder > so oft, bis der Menüpunkt KAFFEEPROGRAMM erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Wählen Sie mit den Tasten < oder > die gewünschte Tassengrösse. 2. Bestätigen Sie dies mit der Taste OK. Im Display erscheint ein Balken, der vergrössert oder verkleinert 3. werden kann; dieser repräsentiert die Füllmenge einer Tasse. Mit den Tasten < oder > können Sie eine andere Füllmenge wählen. Ist der Balken ganz ausgefüllt, entspricht dies der max. Tassen- Füllmenge von ca. 220 ml. Wenn die gewünschte Füllmenge angezeigt wird, bestätigen Sie 4. dies mit der Taste OK. Diese Füllmenge ist nun programmiert. (Wird OK nicht gedrückt, kehrt das Gerät nach ca. 120 Sekunden automatisch in den Kaff eemodus zurück, ohne die Eingaben zu speichern). Das Display springt nach der Programmierung automatisch zum Menüpunkt zum Einstellen der Füllmenge zurück, z.B. ESPRESSOTASSE. Um in den Kaff eemodus zurückzukehren, drücken Sie abschließend 2-mal die Taste Menu , oder warten Sie ca. 120 Sekunden, bis das Gerät automatisch in den Kaff eemodus zurückspringt. 5 Verwendung Sie können jederzeit die Kaff eeausgabe vorzeitig beenden, indem • Sie die zuvor betätigte Taste oder erneut kurz drücken, oder indem Sie den Drehknopf “Tassen grösse“ gegen den Uhrzeigersinn in Richtung “Espressotasse“ drehen. Sobald die Kaff eeausgabe beendet ist, können Sie die Kaff eemenge • vergrössern indem Sie die Taste oder drücken und halten, bis die gewünschte Kaff eemenge erreicht ist (die Taste muss gedrückt werden, unmittelbar nachdem der Fortschrittsbalken 100 % erreicht hat). Wenn das Display die Meldung • TANK AUFFÜLLEN! anzeigt, müssen Sie den Wassertank auff üllen, da das Gerät sonst keinen Kaff ee zubereiten kann. Es ist normal, dass noch etwas Wasser in dem Wassertank ist, wenn die Meldung angezeigt wird. Das Gerät zählt die Anzahl der zubereiteten Kaff ees. Nach 14 • einzeln (oder 7 paarweise) zubereiteten Kaff ees wird folgende Meldung angezeigt: TRESTERBEHÄLTER LEEREN um darauf hinzuweisen, dass der Tresterbehälter voll ist und entleert sowie gereinigt werden muss. Solange der Tresterbehälter nicht gereinigt wird, bleibt diese Meldung stehen, und der Kaff eevollautomat kann keinen Kaff ee zubereiten. Öff nen Sie zum Entleeren des Kaff eesatzbehälters die Servicetür an der Vorderseite, indem Sie am Kaff eeauslass ziehen (Abb. 8). Nehmen Sie die Tropfschale heraus (Abb. 9), leeren und reinigen Sie den Behälter. Nehmen Sie die Tropfschale dabei jedes Mal ganz heraus, damit sie nicht herunterfällt, wenn Sie den Tresterbehälter herausnehmen (Abb. 10). Leeren Sie den Tresterbehälter und reinigen Sie ihn gründlich. Achten Sie darauf, sämtliche Rückstände am Boden zu entfernen. Wenn Sie die Tropfschale herausnehmen, MÜSSEN Sie auch den Tresterbehälter leeren, selbst wenn er noch nicht ganz voll ist. Andernfalls könnte sich zu viel Satz im Behälter sammeln und das Gerät verstopfen, wenn Sie das nächste Mal Kaff ee zubereiten.

5 VerwendungDE 14 DE 15

IHR KAFFEEVOLLAUTOMATIHR KAFFEEVOLLAUTOMAT

Ziehen Sie das Gerät an den dafür vorgesehenen Griff en heraus 2. (Abb. 12). Heben Sie den Deckel (Mitte) des Kaff eebohnenbehälters an und 3. geben Sie einen oder zwei gestrichenen Messlöff el Kaff eepulver in den Einfüllschacht (Abb. 13). Schließen Sie den Deckel, schieben Sie das Gerät zurück und gehen Sie erläutert vor wie in 5.2.1, Seite 10 (‘Zubereitung von Kaff ee’).

Füllen Sie Kaff eepulver nicht bei ausgeschaltetem Gerät ein, damit • es sich nicht im Gerät verteilt. Füllen Sie nie mehr als 2 gestrichene Messlöff el ein, sonst bereitet • entweder das Gerät keinen Kaff ee zu, das Kaff eepulver wird im Gerät verteilt und verschmutzt dieses, oder der Kaff ee wird tröpfchenweise ausgegeben und die Meldung PULVER ZU FEIN

MAHLGRAD EINSTELLEN U. TASTE HEISSWASSER

DRÜCKEN wird angezeigt. Benutzen Sie nur den mitgelieferten Messlöff el. • Benutzen Sie nur Kaff eepulver für vollautomatischen Kaff ee- • vollautomaten. Keine Kaff eebohnen, keine wasserlöslichen, gefriergetrockneten Instantprodukte sowie keine anderen Getränkepulver in den Schacht einfüllen. Zu feine Kaff eepulver können zu Verstopfungen führen.

5.2.4 Mahlgrad einstellen

Wenn der Kaff ee nur tropfenweise oder nicht ganz austritt, oder der Kaff ee zu schnell austritt und die Crema nicht nach Ihrem Geschmack ausgefallen ist, sollten Sie die Mahlgradeinstellung verändern (Abb. 11). Der Mahlgrad darf nur während des Mahlvorgangs verändert werden. Einstellungen am stehenden Mahlwerk können den Kaff eevollautomaten beschädigen. Mit jeder Drehung des Reglers um 1 Stufe (1 Nummer) im Uhrzeigersinn läuft der Kaff ee schneller durch (keine Tropfen mehr). Mit jeder Drehung des Reglers um 1 Stufe gegen den Uhrzeigersinn läuft der Kaff ee langsamer durch und die Crema wird intensiver. Eine Neueinstellung des Mahlwerks wird allerdings erst nach mindestens 2 Tassen Kaff ee spürbar. Drehen Sie ihn gegen den Uhrzeigersinn, wenn das Kaff eepulver • feiner gemahlen werden soll, der Kaff ee langsamer durchlaufen soll und mehr Crema bekommen soll. Drehen Sie ihn im Uhrzeigersinn, wenn das Kaff eepulver gröber • gemahlen werden soll und der Kaff ee schneller (nicht nur tropfenweise) durchlaufen soll.

5.2.5 Zubereitung von Espresso mit Kaff eepulver (statt

Kaff eebohnen) Drehen Sie den Drehknopf “Kaff eestärke / vorgemahlener Kaff ee” 1. in die gewünschte Position (für 1 Tasse) oder (für 2 Tassen), um die Funktion für vorgemahlenes Kaff eepulver zu wählen. Dadurch wird die Kaff eemühle außer Betrieb gesetzt. Das Gerät zeigt ESPRESSOTASSE VORGEMAHLEN 1 TASSE/2 TASSEN.

5 VerwendungDE 16 DE 17

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVOLLAUTOMAT

Den Behälter mit genügend Milch füllen. Dabei nicht die auf 2. dem Behältergriff eingeprägte Markierungslinie MAX (entspricht etwa 1000 ml) überschreiten. Vorzugsweise sollte Vollmilch oder teilentrahmte Milch mit Kühlschranktemperatur (etwa 5 °C) verwendet werden. Achten Sie darauf, dass das Ansaugrohr richtig eingefügt ist 3. (Abb. 16). Dann den Deckel auf den Milchbehälter setzen und durch eine leichte Drehung gegen den Uhrzeigersinn verriegeln. Ziehen Sie die Heißwasserdüse ab (Abb. 17).4. Bringen Sie den Milchbehälter an der Düse an (Abb. 18).5. Mit dem Schieber am Deckel (Abb. 19) können Sie stufenlos 6. einstellen, wie stark die Milch aufgeschäumt werden soll: ‘CAPPUCCINO’ oder ‘CAFFELATTE’. - CAPPUCCINO: die Milch wird stark aufgeschäumt. - CAFFELATTE: die Milch wird wenig aufgeschäumt. Das Display zeigt nun: 7. TASTE 1X DRÜCKEN FÜR CAPPUCCINO, 2X NUR FÜR MILCH. CLEAN

Ist der Einfüllschacht verstopft (auf Grund von Feuchtigkeit im • Gerät, oder weil mehr als 2 Messlöff el Kaff eepulver eingefüllt wurden) benutzen Sie ein Messer oder einen Löff elstiel um das Pulver nach unten zu schieben (Abb. 14). Dann die Brüheinheit entnehmen und zusammen mit dem Kaff eevollautomaten reinigen (siehe 6.1.1 und 6.1.2, Seite 21, 22 und 23). Um nach der Zubereitung des Kaff ees wieder in den Modus • für Kaff eebohnen zurückzukehren, drehen Sie den Drehknopf “Kaff eestärke / vorgemahlener Kaff ee” auf eine beliebige Kaff eestärkeneinstellung (der Betrieb der Kaff eemühle wird wieder ermöglicht).

5.2.7 Heißwasserzubereitung

Das Heißwasser kann zum Vorwärmen von Tassen und zum Zubereiten von Heißgetränken, wie z.B. Tee oder Fertigsuppen benutzt werden. Achtung! Verbrühungsgefahr bei aktivierter Heißwasserdüse! Austretendes Heißwasser kann zu Verbrühungen führen. Aktivieren Sie die Heißwasserdüse nur, wenn sich ein Behältnis unter die Heißwasserdüse befi ndet. Setzen Sie die Heißwasserdüse ein (Abb. 15).1. Stellen Sie ein Gefäß unter die Heißwasserdüse (Abb. 15).2. Drücken Sie die Taste “Heißwasser“ 3. . Heisses Wasser wird ausgegeben; das Display zeigt HEISSWASSER. Ist die programmierte Menge Heißwasser ausgegeben, wird die Ausgabe automatisch beendet. Das Display zeigt für einige Sekunden BITTE WARTEN.... Danach ist das Gerät wieder bereit für die Kaff eezubereitung, im Display erscheint die zuletzt gewählte Kaff eeeinstellung.

5.2.8 Cappuccino oder heisse Milch zubereiten (Kaff ee und

Milchschaum) Sie können mit dieser Funktion entweder heisse, aufgeschäumte Milch, oder in einem Arbeitsgang Cappuccino zubereiten. Hierfür verwenden Sie den speziellen Milchbehälter. Spülen Sie den Behälter unter dem Wasserhahn ab, wenn Sie ihm zum ersten Mal verwenden. Den Deckel des Milchbehälters durch eine leichte Drehung im 1. Uhrzeigersinn entriegeln und abnehmen.

5 VerwendungDE 18 DE 19

Nach jeder Zubereitung von Milch oder Cappuccino müssen die Düsen des Milchbehälters folgendermassen gereinigt werden, da sich ansonsten Milchreste festsetzen können. Stellen Sie einen Behälter unter das Milchabgaberohr und 1. drücken Sie mindestens 5 Sekunden lang die Taste CLEAN am Milchbehälter (Abb. 21). Das Display zeigt REINIGEN. Achtung! Verbrühungsgefahr durch aus dem Milchabgaberohr austretenden Dampf und heisses Wasser. Nehmen Sie nun den Milchbehälter ab und reinigen Sie die 2. Düsen am Gerät mit einem feuchten Lappen (Abb. 22). Setzen Sie danach die Heißwasserdüse wieder ein (Abb. 23).3. Nach abgeschlossener Reinigung den Milchbehälter abnehmen und in den Kühlschrank stellen. Die Milch sollte nicht länger als 15 Minuten außerhalb des Kühlschranks verbleiben. Informationen zur Reinigung des Milchbehälters fi nden Sie unter

5 Verwendung In den folgenden zwei Abschnitten fi nden Sie die anschließenden Schritte für die Zubereitung von Cappuccino und für das Aufschäumen und Erhitzern der Milch.

5.2.9 Cappuccino zubereiten

Befolgen Sie zuerst die Schritte, die unter 5.2.8 auf Seite 16 und 1. 17 beschrieben sind! Das Milchabgaberohr ausschwenken und eine ausreichend große 2. Tasse unter den Kaff eeauslauf und unter das Milchabgaberohr stellen (Abb. 20). Wählen Sie die gewünschte Kaff eestärke für den Cappuccino mit 3. dem Drehknopf “Kaff eestärke“ (siehe 5.2.1, Seite 10). Die in der oberen Zeile angezeigte Tassengrösse (z.B. ESPRESSOTASSE) ist dabei ohne Bedeutung, da die Menge des zubereiteten Kaff ees im PROG. FÜR CAPPUCCINO festgelegt ist. Drücken Sie einmal die Taste Cappuccino 4. . Erhitzte und aufgeschäumte Milch und danach Kaff ee werden in die Tasse ausgegeben. Das Display zeigt CAPPUCCINO und einen Fortschrittsbalken zeigt den Stand der Cappuccinozubereitung an. Die Milchmenge und die Kaff eemenge ist auf Standardwerte voreingestellt. Sie können diese ändern und speichern (siehe

5.2.12, Seite 20). Nach ein paar Sekunden ist das Gerät

wieder betriebsbereit. Das Display zeigt die zuletzt gewählte Kaff eeeinstellung an.

5.2.10 Milch aufschäumen/erhitzen

Befolgen Sie zuerst die Schritte, die unter 5.2.8 auf Seite 16 und 1. 17 beschrieben sind! Das Milchabgaberohr ausschwenken und eine ausreichend große 2. Tasse unter den Kaff eeauslauf und unter das Milchabgaberohr stellen (Abb. 20). Drücken Sie zweimal die Taste Cappuccino 3. (innerhalb von 2 Sekunden). Erhitzte und aufgeschäumte Milch wird in die Tasse ausgegeben. Das Display zeigt MILCH AUFSCHÄUMEN und einen Fortschrittsbalken zeigt den Stand des Milchaufschäumens an. Die Milchmenge ist auf Standardwerte voreingestellt. Sie können diese ändern und speichern (siehe 5.2.12, Seite 20). Nach ein paar Sekunden ist das Gerät wieder betriebsbereit. Das Display zeigt die zuletzt gewählte Kaff eeeinstellung an. CLEAN

5 VerwendungDE 20 DE 21

IHR KAFFEEVOLLAUTOMATIHR KAFFEEVOLLAUTOMAT

6.1 Reinigung und Pfl ege

Bevor Sie das Gerät reinigen, schalten Sie es aus (drücken Sie die Taste “Ein/Aus“ ) und lassen Sie es abkühlen. Der Kaff eevollautomat ist ein Elektrogerät. Tauchen Sie es auf keinen Fall in Wasser. Verwenden Sie zum Reinigen keine Lösungsmittel oder Scheuerpulver. Ein weiches, feuchtes Tuch reicht völlig aus. Reinigen Sie KEINS der Bauteile JEMALS in der Geschirrspülmaschine.

6.1.1 Reinigung des Kaff eevollautomaten

Reinigen Sie den Kaff eesatzbehälter jedes Mal, wenn er geleert werden muss (siehe Seite 12). Auch der Wassertank muss regelmäßig gereinigt werden. Eine Wasserstandsanzeige (rot) für die Tropfschale zeigt an, wie viel Wasser sich darin befi ndet. Wenn die Wasserstandsanzeige zu sehen ist (ein paar Millimeter unterhalb der Tropfschale), muss die Tropfschale geleert und gereinigt werden. Vergewissern Sie sich, dass die Löcher im Kaff eeauslass nicht verstopft sind. Reinigen Sie sie gegebenenfalls, indem Sie angetrocknete Kaff eerückstände mit einer Nadel abkratzen (Abb. 24).

6.1.2 Reinigen der Brüheinheit

Die Brüheinheit muss regelmäßig gereinigt werden, damit sich darin keine Kaff eerückstände absetzen, die zu Fehlfunktionen führen könnten. Gehen Sie dabei folgendermaßen vor: Schalten Sie das Gerät aus mit der Taste “Ein/Aus“ 1. . Schalten Sie es nicht am Netzschalter aus und trennen Sie es auch nicht von der Netzsteckdose. Warten Sie, bis das Display erlischt. Ö ff nen Sie die Servicetür (siehe Abb. 8, Seite 12).2. Nehmen Sie die Tropfschale und den Kaff eesatzbehälter heraus 3. (siehe Abb. 9, Seite 12)) und reinigen Sie beide. Drücken Sie beiden roten Entriegelungstasten seitlich an der 4. Brüheinheit in Richtung Mitte (Abb. 25) und ziehen Sie die Brüheinheit heraus. Die Brüheinheit kann nur herausgenommen werden, wenn das Gerät ausgeschaltet ist (mit der Taste “Ein/Aus“ ). Falls Sie versuchen sollten, die Brüheinheit bei eingeschaltetem Kaff eevollautomaten herauszu nehmen, könnte diese ernsthaft beschädigt werden. Die Brüheinheit ohne Benutzung von Spülmitteln unter fl ießendem Leitungswasser reinigen. Die Brüheinheit niemals im Geschirrspüler reinigen.

5.2.12 Programm für Cappuccino einstellen

Die Milchmenge und die Kaff eemenge, die für einen Cappuccino zubereitet werden, sind werkseitig auf Standardmengen voreingestellt. Diese Mengen können Sie anpassen und speichern. Drücken Sie die Taste Menu 1. . Drücken Sie die Tasten < oder > so oft, bis der Menüpunkt PROG. FÜR CAPPUCCINO erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Das Display zeigt 2. MILCHMENGE. Wenn Sie die Milchmenge, die für einen Cappuccino zubereitet wird, ändern und speichern wollen, bestätigen Sie den Menüpunkt mit der Taste OK. Im Display erscheint ein Balken; dieser repräsentiert die 3. Milchmenge. Mit den Tasten < oder > kann eine andere Füllmenge gewählt werden. Ist der Balken ganz ausgefüllt, entspricht dies der max. Milchmenge für das Cappuccino- Programm von ca. 120-180 ml (je nach eingestellter Aufschäumung, d.h. je nach beigemischter Luftmenge). Wenn die gewünschte Füllmenge angezeigt wird, bestätigen Sie 4. dies mit der Taste OK. Diese Füllmenge ist nun programmiert. (Wird OK nicht gedrückt, kehrt das Gerät nach ca. 120 Sekunden automatisch in den Kaff eemodus zurück, ohne die Eingaben zu speichern). Das Display springt nach der Programmierung automatisch zum Menüpunkt MILCHMENGE zurück. Wenn Sie die Kaff eemenge, die für einen Cappuccino zubereitet 5. wird, ändern und speichern wollen, drücken Sie die Tasten < oder > so oft, bis der Menüpunkt KAFFEE F. CAPPUCCINO erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Im Display erscheint ein Balken; dieser repräsentiert die 6. Kaff eemenge. Mit den Tasten < oder > kann eine andere Füllmenge gewählt werden. Ist der Balken ganz ausgefüllt, entspricht dies der max. Kaff eemenge von ca. 220 ml. Wenn die gewünschte Füllmenge angezeigt wird, bestätigen Sie 7. dies mit der Taste OK. Diese Füllmenge ist nun programmiert. (Wird OK nicht gedrückt, kehrt das Gerät nach ca. 120 Sekunden automatisch in den Kaff eemodus zurück, ohne die Eingaben zu speichern). Das Display springt nach der Programmierung auto- matisch zum Menüpunkt KAFFEE F. CAPPUCCINO zurück. Um in den Kaff eemodus zurückzukehren, drücken Sie abschließend 2-mal die Taste MENU , oder warten Sie ca. 120 Sekunden, bis das Gerät automatisch in den Kaff eemodus zurückspringt. 5 VerwendungDE 22 DE 23

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVOLLAUTOMAT

Die beiden roten Tasten sind º nicht herausgeschnappt (FALSCH, Abb. 30). Hinweise Wenn die Brüheinheit nicht hörbar einrastet und die beiden • roten Tasten nicht herausspringen, lässt sich die Servicetür nicht schließen. Wenn sich die Brüheinheit nur schwer wieder einsetzen lässt, • drücken Sie sie vor dem Einsetzen etwas zusammen, indem Sie gleichzeitig von oben und unten fest darauf drücken (siehe Abb. 31). Wenn sich die Brüheinheit noch immer schwer einsetzen lässt: • Lassen Sie die Brüheinheit außerhalb des Automaten, setzen º Sie die Tropfschale ein, schließen Sie die Servicetür und schalten Sie das Gerät aus und wieder ein (drücken Sie den Haubtschalter an der Rückseite des Geräts). Warten Sie, bis alle Anzeigen erloschen sind. Öff nen Sie dann º die Servicetür, entnehmen Sie die Tropfschale und setzen Sie die Brüheinheit ein. Setzen Sie Tropfschale und Kaff eesatzbehälter wieder ein. º Schließen Sie die Servicetür. º

6.1.3 Düsen und Milchbehälter reinigen

Nach jeder Zubereitung von Milch oder Cappuccino müssen die Düsen des Milchbehälters gereinigt werden, da sich ansonsten Milch- reste festsetzen können (siehe 5.2.11, Seite 19). Die Milchbehälter muss auch regelmäßig gereinigt werden. Den Deckel des Milchbehälters durch eine leichte Drehung im 1. Uhrzeigersinn entriegeln und abnehmen. Ziehen Sie das Ansaugrorh ab (Abb. 32).2. Ziehen Sie das Milchabgaberohr und den Schieber ab (Abb. 33).3. Alle Teile sorgfältig mit heißem Wasser und Spülmittel reinigen.4. Der Milchbehälter darf nicht im Geschirrspüler gereinigt werden!

6 Pflege Das Innere des Automaten sorgfältig reinigen. Die Kaff ee-5. verkrustungen in dem Kaff eevollautomaten mit einer Holz- oder Plastikgabel oder etwas Ähnlichem, was die Oberfl äche nicht zerkratzt, abkratzen (Abb. 26). Saugen Sie mit einem Staubsauger alle Rückstände ab (Abb. 27).6. Zum Wiedereinsetzen, die Brüheinheit (A) in den Halter (B) und 7. den Stift (C) einschieben. Der Stift muss in das Rohr (D) unten an der Brüheinheit eingeführt werden. Nun fest auf die Schrift PUSH (E) drücken, bis die Brüheinheit hörbar einrastet (Abb. 28). Versichern Sie sich, nachdem Sie das Klicken des Einrastens 8. gehört haben, dass die roten Tasten herausgeschnappt sind, andernfalls kann die Servicetür nicht geschlossen werden. Die beiden roten Tasten sind korrekt herausgeschnappt º (RICHTIG, Abb. 29).

tatsächliche Kalkgehalt im Wasser (Härtegrad) eingestellt werden. Gehen Sie dabei folgendermaßen vor: Nehmen Sie den Teststreifen (“Total Hardness Test“, vorne in 1. dieser Anleitung) und tauchen Sie ihn dann ein paar Sekunden lang vollständig ins Wasser. Nehmen Sie ihn heraus und warten Sie weitere 30 Sekunden, bis die Farbe des Teststreifens wechselt und sich eine Anzahl roter Punkte bildet. Diese rote Punkte entsprechen die Wasserhärte. Wenn auf dem Teststreifen beispielsweise 3 rote Punkte erscheinen, müssen Sie “WASSERHÄRTE 3“ programmieren. Wenn Sie den Härtetest nicht mehr haben, können Sie die Daten der nachfolgenden tabelle entnehmen. Drücken Sie die Taste MENU 2. . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt WASSERHÄRTE erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Das Display zeigt die aktuelle Einstellung. Drücken sie jetzt die 3. Tasten < oder > so oft, bis die ermittelte Härtestufe angezeigt wird. Bestätigen Sie die Auswahl mit der Taste OK. Damit ist das Gerät so programmiert, dass die Entkalkungsmeldung auf der Basis der tatsächlichen Wasserhärte angezeigt wird. Informationen über die Wasserhärte in Ihrer Gemeinde erhalten Sie bei Ihren Wasserwerken. In der nachfolgenden Tabelle sehen Sie, welche Wasserhärte Sie für den Automaten einstellen müssen. Deutsche Härte Französische Härte Wasserhärte Automat

Sie können zwischen drei Temperaturstufen wählen: TEMPERATUR NIEDRIG • TEMPERATUR MITTEL • TEMPERATUR HOCH • 6 Pflege

6.2 Menüeinstellungen

Im folgenden fi nden Sie eine Übersicht über die Menüpunkte, denen Sie ändern können. Sprache (siehe 6.2.1, Seite 24) • Wasserhärte (siehe 6.2.2, Seite 24) • Temperatur (siehe 6.2.3, Seite 25) • Abschaltzeit (siehe 6.2.4, Seite 26) • Kaff eeprogramm (siehe 5.2.3, Seite 13) • Cappuccinoprogramm (siehe 5.2.12, Seite 20) • Heiss Wasser (siehe 5.2.7, Seite 16) • Entkalken (siehe 6.2.5, Seite 26) • Spülen (siehe 6.2.6, Seite 28) • Statistik (siehe 6.2.7, Seite 28) • Reset (siehe 6.2.8, Seite 28) • Detaillierte Informationen dazu fi nden Sie in dieser Bedienungs- anleitung. Wird OK nicht gedrückt, kehrt das Gerät nach ca. 120 Sekunden automatisch in den Kaff eemodus zurück, ohne die Eingaben zu speichern. Um gleich wieder in den Kaff eemodus zurückzukehren, drücken Sie abschließend 2-mal die Taste MENU

6.2.1 Sprache einstellen

Sie können zwischen mehreren Sprachen wählen. Eine andere Sprache kann wie folgt gewählt werden: Drücken Sie die Taste MENU 1. . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt SPRACHE WÄHLEN erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Im Display erscheint die eingestellte Sprache. Drücken Sie die 2. Tasten < oder > so oft, bis die gewünschte Sprache erscheint. Bestätigen Sie die Auswahl mit der Taste OK.

6.2.2 Wasserhärte einstellen

Das Gerät zeigt die Entkalkungsmeldung BITTE ENTKALKEN ! nach einer werkseitig voreingestellten Betriebsdauer an. Diese Berechnung beruht auf Wasser des höchstmöglichen Härtegrades. Die voreingestellte Betriebsdauer lässt sich verlängern, so dass das Gerät nicht so oft entkalkt werden muss. Dazu muss am Gerät der 6 PflegeDE 26 DE 27

IHR KAFFEEVOLLAUTOMATIHR KAFFEEVOLLAUTOMAT

Leeren Sie den Wassertank und füllen Sie den Inhalt einer Flasche 5. Entkalkungsmittel plus einen Liter Wasser ein. Das Entkalkungs- mittel kann bei autorisierten Servicezentren nachgekauft werden. Achtung: Stellen Sie sicher, dass eventuelle Spritzer des Entkalkungsmittels nicht auf säureempfi ndliche Oberfl ächen wie Marmor, Kalkstein und Keramik geraten. Stellen Sie ein Gefäß mit einem Mindestfassungsvermögen von 6. 1,5 Liter unter die Heißwasserdüse (siehe Abb. 2, Seite 9). Drücken Sie die Taste MENU 7. . Das Display zeigt: ENTKALKEN. Die Entkalkungsfl üssigkeit läuft aus der Heißwasserdüse und 8. beginnt das Gefäß darunter zu füllen. Das Entkalkungsprogramm führt automatisch eine Reihe von 9. Spülungen und Pausen durch, um Kalkablagerungen aus dem Innern des Kaff eevollautomaten zu entfernen. Nach ungefähr 30 Minuten zeigt das Display: 10. ENTKALKEN BEENDET, MENU DRÜCKEN. Drücken Sie die Taste MENU 11. . Das Display zeigt: GERÄT SPÜLT, TANK AUFFÜLLEN! Nun muss das Gerät gespült werden, um alle Rückstände von 12. Entkalkungsfl üssigkeit zu entfernen. Das Gefäss unter der Heißwasserdüse leeren und wieder unter die Heißwasserdüse stellen. Den Wassertank herausnehmen und mit frischem Wasser füllen.13. Den Wassertank wieder einsetzen. Das Display zeigt: 14. GERÄT SPÜLT, MENU DRÜCKEN. Drücken Sie die Taste MENU 15. . Ein Spülvorgang mit frischem Wasser wird durchgeführt und das Spülwasser läuft aus der Heißwasserdüse. Nach einigen Minuten ist der Wassertank leer und das Display 16. zeigt: SPÜLEN BEENDET, MENU DRÜCKEN. Drücken Sie die Taste MENU 17. . Das Display zeigt: TANK AUFFÜLLEN! Den Wassertank herausnehmen, mit frischem Wasser füllen und 18. wieder einsetzen. Damit ist das Entkalken beendet und Sie können mit dem Gerät 19. wieder Kaff ee zubereiten. 6 Pflege Die Werkseinstellung ist TEMPERATUR HOCH. Sie können diese wie folgt ändern: Drücken Sie die Taste MENU 1. . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt TEMPERATUR erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Das Display zeigt die aktuelle Einstellung. Drücken Sie die 2. Tasten < oder > so oft, bis die gewünschte Temperatur erscheint. Bestätigen Sie die Auswahl mit der Taste OK.

6.2.4 Abschaltzeit einstellen

Wird das Gerät längere Zeit nicht benutzt, so schaltet es sich aus Gründen der Sicherheit und Energieersparnis automatisch ab. Sie können zwischen 3 Abschaltzeiten wählen: ABSCHALTZEIT 1H • ABSCHALTZEIT 2H • ABSCHALTZEIT 3H • Sie können diese wie folgt ändern: Drücken Sie die Taste MENU 1. . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt ABSCHALTZEIT erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Das Display zeigt die aktuelle Einstellung. Drücken Sie die 2. Tasten < oder > so oft, bis die gewünschte Abschaltzeit erscheint. Bestätigen Sie die Auswahl mit der Taste OK.

6.2.5 Entkalkungsprogramm durchführen

Im Lauf der Zeit können sich durch das wiederholte Erwärmen von Wasser für die Kaff eezubereitung im Inneren des Geräts Kalkablagerungen bilden. In diesem Fall erscheint im Display Folgendes: BITTE ENTKALKEN! Nun müssen Sie das Gerät entkalken. Gehen Sie dabei folgendermaßen vor: Setzen Sie die Heißwasserdüse ein (Abb. 32).1. Drücken Sie die Taste MENU 2. . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt ENTKALKEN erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Das Display zeigt: 3. ENTKALKEN NEIN. Drücken Sie die Tasten < oder > so oft, bis ENTKALKEN JA erscheint. Bestätigen Sie die Auswahl mit der Taste OK. Das Entkalkungsprogramm wird gestartet. Das Display zeigt: 4. ENTKALKER ZUGEBEN, MENU DRÜCKEN.

Mit dieser Funktion werden zuvor geänderte Werte wieder auf die Werkseinstellung zurückgesetzt. Folgende Einstellungen bzw. Speicherungen sind davon betroff en: Wasserhärte; • Tassenfüllmengen; • Kaff eetemperatur; • Abschaltzeit. • Gehen Sie folgendermaßen vor: Drücken Sie die Taste MENU 1. . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt RESET erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Im Display erscheint: 2. RESET NEIN. Drücken Sie die Tasten < oder > bis am Display 3. RESET JA erscheint. Bestätigen Sie die Auswahl mit der Taste OK. 6 Pflege Wenn das Entkalkungsprogramm vorzeitig unterbrochen wird, zeigt das Gerät die Entkalkungsmeldung weiterhin an. Das Entkalkungsprogramm muss in diesem Fall erneut von Anfang an ausgeführt werden. Wenn das Gerät nicht regelmässig entkalkt wird, erlischt die Garantie.

6.2.6 Spülen durchführen

Wenn seit der letzten Kaff eezubereitung 2 bis 3 Minuten vergangen sind, heizen Sie die Brüheinheit vor, bevor Sie erneut Kaff ee zubereiten. Wählen Sie die Spül-Funktion. Lassen Sie das Wasser in die Tropfschale ablaufen oder wenden Sie es zum Vorwärmen der Tasse und schütten Sie es dann aus. Drücken Sie die Taste MENU 1. . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt GERÄT SPÜLT erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Das Gerät führt ein automatisches Spülen durch. Ein wenig 2. heisses Wasser fl ießt aus dem Kaff eeauslauf und wird in der Tropfschale aufgefangen.

Das Gerät bietet die Möglichkeit, folgende Werte abzufragen: die Anzahl aller bisher mit dem Gerät zubereiteten Kaff ees; • die Anzahl der durchgeführten Entkalkungen; • die Anzahl der zubereiteten Cappuccino. • Werden gleichzeitig 2 Tassen Kaff ee bezogen, so werden diese auch als 2 Tassen gezählt. Gehen Sie folgendermaßen vor: Drücken Sie die Taste MENU 1. . Drücken Sie die Tasten < oder > so oft, bis der Menupunkt STATISTIK erscheint. Bestätigen Sie den Menüpunkt mit der Taste OK. Im Display erscheint die Anzahl der Tassenbezüge, die bis zu 2. diesem Zeitpunkt getätigt wurden, z.B. TOTAL KAFFEES 135 für 135 Kaff eebezüge. Drücken Sie wiederholt die Tasten < oder > um die Anzahl 3. der durchgeführten Entkalkungen anzuzeigen (ANZAHL ENTKALKUNGEN 5) oder der Anzahl der zubereiteten Cappuccino (ANZAHL CAPPUCCINO 135). 6 PflegeDE 30 DE 31

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVOLLAUTOMAT

MELDUNGEN BEDEUTUNG LÖSUNG

BOHNENBEHÄLTER FÜLLEN Es sind keine Kaff eebohnen mehr im Kaff eebohnen- behälter. Wenn das Mahlwerk sehr laut wird, kann dies bedeuten, dass ein kleines, in den Kaff eebohnen enthaltenes Steinchen das Mahlwerk blockiert hat. Kaff eebohnenbehälter auff üllen. Wenden Sie sich an den Kundendienst. BITTE ENTKALKEN! Zeigt an, dass der Kaff ee- vollautomat mit Kalk verkrustet ist. Das Entkalkungsprogramm muss so schnell wie möglich durchgeführt werden (siehe

6.2.5, Seite 26 und 27).

TÜR SCHLIESSEN! Die Servicetür ist off en. Die Servicetür schliessen. Sollte sich die Servicetür nicht schließen lassen, so vergewissern Sie sich, dass die Brüheinheit korrekt eingesetzt ist (siehe 6.1.2, Seite 21, 22 und 23). BRÜHEINHEIT EINSETZEN! Wahrscheinlich wurde vergessen, die Brüheinheit nach erfolgter Reinigung wieder in dem Kaff eevollautomaten einzusetzen. Die Brüheinheit einsetzen, (siehe 6.1.2, Seite 21, 22 und 23). ALARM! Das Innere des Automaten ist sehr verschmutzt. Das Innere des Automaten sorg fältig reinigen (siehe

6.1.1, Seite 21). Wenn nach

erfolgter Reinigung der Kaff eevollautomat noch immer die Meldung anzeigt, wenden Sie sich bitte an den Kundendienst. 7 Meldungen Was ist zu tun, wenn...

MELDUNGEN BEDEUTUNG LÖSUNG

TANK AUFFÜLLEN! Der Wassertank ist leer oder nicht richtig eingesetzt. Der Wassertank ist schmutzig, oder es haben sich Kalk- verkrustungen darin gebildet. Den Wassertank auff üllen und vorschriftsmässig ein- setzen (Seite 8, Abb. 1). Den Wassertank ausspülen oder entkalken.

HEISSWASSER DRÜCKEN Der Kaff ee tritt zu langsam heraus. Der Kaff eevollautomat kann keinen Kaff ee zubereiten. Den Knopf für die Mahlgrad- einstellung um eine Position im Uhrzeigersinn drehen (siehe 5.2.4, Seite 14). Ein Gefäss unter die Heiß- wasserdüse stellen und die Taste Heißwasser drücken. TRESTERBEHÄLTER LEEREN Der Tresterbehälter ist voll. Den Tresterbehälter leeren (wie beschrieben auf Seite 12), reinigen und wieder richtig einsetzen. TRESTERBEHÄLTER EINSETZEN Der Tresterbehälter wurde nach dem Reinigen nicht wieder eingesetzt. Servicetür öff nen und Tresterbehälter einsetzen. VORGEMAHLENEN

Nach Anwahl der Funktion für vorgemahlenen Kaff ee wurde kein Kaff eepulver in den Einfüllschacht gegeben. Kaff eepulver einfüllen wie beschrieben in 5.2.5 auf Seite 14 en 15. 7 MeldungenDE 32 DE 33

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVOLLAUTOMAT

STÖRUNG URSACHE ABHILFE

Wenn die Funktion oder gewählt ist, tritt kein Kaff ee, sondern Wasser aus dem Automaten heraus. Das Kaff eepulver könnte in dem Einfüllschacht stecken geblieben sein. Das den Einfüllschacht verstopfende Kaff eepulver mit Hilfe eines Messers beseitigen (siehe Seite 16, Abb. 14). Dann die Brüheinheit und das Innere des Automaten reinigen (siehe 6.1.2, Seite 21, 22 und 23). Bei Drücken der Taste Ein/ Aus schaltet sich der Automat nicht ein. Der Hauptschalter an der Geräterückseite ist nicht eingeschaltet oder der Netz- stecker ist nicht eingesteckt. Kontrollieren, dass der Hauptschalter in der I-Position ist, und dass das Netzkabel richtig in der Steckdose steckt. Die Brüheinheit lässt sich zur Reinigung nicht herausnehmen. Der Kaff eevollautomat ist eingeschaltet. Die Brüheinheit kann nur beim ausgeschaltetem Automat entnommen werden. Gerät ausschalten und die Brüheinheit entnehmen (siehe

6.1.2, Seite 21, Abb. 25).

Achtung: Die Brüheinheit kann nur herausgenommen werden, wenn das Gerät aus geschaltet ist (mit Taste ). Falls Sie versuchen sollten, die Brüheinheit bei eingeschaltetem Kaff eevollautomaten herauszu nehmen, könnte diese ernst haft beschädigt werden. Es wurde Kaff eepulver verwendet (anstatt der Kaff eebohnen), und der Kaff eevollautomat gibt keinen Kaff ee ab. Zuviel vor gemahlener Kaff ee wurde eingefüllt. Die Brüheinheit entnehmen und das Innere des Automaten reinigen (siehe

6.1.1 und 6.1.2, Seite 21,

22 und 23). Den Vorgang wiederholen und dabei maximal 2 gestrichenen Messlöff el Kaff eepulver verwenden. 8 Störungen Störungstabelle Wenn das Gerät nicht ordnungsgemäß funktioniert, bedeutet das nicht unbedingt, dass es defekt ist. Versuchen Sie eventuell, das Problem selbst zu lösen. Verständigen Sie den Kundendienst, wenn die nachstehenden Ratschläge keine Abhilfe verschaff en.

STÖRUNG URSACHE ABHILFE

Der Kaff ee ist nicht heiß. Die Tassen wurden nicht vorgewärmt. Die Brüheinheit ist zu kalt. Die Tassen vorwärmen, indem Sie sie mit warmem Wasser ausspülen (siehe 5.2.2, Seite 11: ‘Tipps für heißeren Kaff ee’). Vor der Kaff eezubereitung die Brüheinheit mit dem Spülprogramm aufheizen (siehe 6.2.6, Seite 28). Der Kaff ee hat wenig Crema. Der Kaff ee ist zu grob gemahlen. Die Kaff eemischung ist nicht geeignet. Den Knopf für die Mahlgrad- einstellung eine Position gegen den Uhrzeigersinn drehen (siehe 5.2.4, Seite 14). Eine für Kaff eevollautomaten geeignete Kaff eemischung verwenden. Der Kaff ee tritt zu langsam aus. Der Kaff ee ist zu fein gemahlen. Den Knopf für die Mahlgrad- einstellung eine Position im Uhrzeigersinn drehen (siehe

Der Kaff ee tritt zu schnell aus. Der Kaff ee ist zu grob gemahlen. Den Knopf für die Mahlgrad- einstellung eine Position gegen den Uhrzeigersinn drehen (siehe 5.2.4, Seite 14). Der Kaff ee fl ießt nur aus einem der Ausgüsse des Kaff eeauslaufs. Die Löcher der Ausgüsse sind verstopft. Den angetrockneten Kaff ee mit einer Nadel entfernen (siehe 6.1.1, Seite 21, Abb. 24). 8 StörungenDE 34 DE 35

IHR KAFFEEVOLLAUTOMAT IHR KAFFEEVOLLAUTOMAT

9.1 Worauf Sie achten müssen

Überzeugen Sie sich, dass das Produkt vollständig und • unbeschädigt ist. Sollten Sie Zweifel haben, benutzen Sie das Gerät nicht und wenden Sie sich an Fachpersonal, um das Problem zu klären. Die Installation muss von einem qualifi zierten Techniker in • Übereinstimmung mit den aktuellen Richtlinien durchgeführt werden. Halten Sie Kinder vom Verpackungsmaterial fern, da bestimmte • Teile davon (Plastikbeutel, Polystyrol usw.) eine Gefahr für sie darstellen könnten. Installieren Sie das Gerät nicht in einer Umgebung, in der die • Temperatur auf 0 °C oder darunter absinken kann. Andernfalls könnte das Gerät durch gefrierendes Wasser beschädigt werden. Vergewissern Sie sich, dass die Stromspannung in Ihrem Haus • der Spannung entspricht, die auf dem Gerät selbst angegeben ist. Schließen Sie das Gerät an eine ordnungsgemäß geerdete Netzsteckdose mit einer Nennstromstärke von mindestens 10 A an. Der Hersteller übernimmt keinerlei Haftung für mögliche Schäden oder Unfälle, die auf eine unzureichende Erdung der Stromversorgung zurückgehen. Wenn die Netzsteckdose und der Netzstecker nicht zusammen- • passen, lassen Sie die Netzsteckdose von Fachpersonal gegen eine passende austauschen. Die Netzsteckdose muss nach den Installation erreichbar bleiben. • Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungs- • kabel. Das Netzkabel an diesem Gerät darf nicht vom Kunden selbst • ausgetauscht werden, da für einen Austausch Spezialwerkzeug erforderlich ist. Wenn das Kabel beschädigt ist oder aus anderen Gründen ausgetauscht werden muss, wenden Sie sich dazu unbedingt an ein autorisiertes Servicezentrum, um jedes Risiko auszuschließen. Verwenden Sie für den elektrischen Anschluss ein Kabel des Typs • HO5 VV-F, wie in der Tabelle unten angegeben: Leitungen Menge x Größe 230 V ~+ ~ 3 x 1.0 mm

Bitte stellen Sie das Gerät möglichst umgehend wie in Abschnitt •

6.2.2 (Seite 24) erläutert auf den Härtegrad des Wassers ein.

9 Installationsanweisung

STÖRUNG URSACHE ABHILFE

Es wurde Kaff eepulver verwendet (anstatt der Kaff eebohnen), und der Kaff eevollautomat gibt keinen Kaff ee ab. Der Drehknopf “Kaff eestärke / vorgemahlener Kaff ee“ wurde nicht in die Position oder gestellt und das Gerät hat sowohl den vor- gemahlenen Kaff ee als auch das vom Mahlwerk gemahlene Kaff eepulver benutzt. Der vorgemahlene Kaff ee wurde bei ausgeschaltetem Automaten eingefüllt. Das Innere des Automaten sorg fältig reinigen (siehe Seite 12). Den Vorgang wiederholen, dabei zuerst den Drehknopf “Kaff eestärke / vorgemahlener Kaff ee“ in die richtige Position stellen ( oder , siehe 5.2.5, Seite 14). Die Brüheinheit entnehmen und das Innere des Automaten reinigen (siehe

6.1.1 und 6.1.2, Seite 21, 22

und 23). Den Vorgang bei ein geschaltetem Automaten wiederholen. Der Kaff ee tritt nicht aus den Ausgüssen des Kaff ee- auslaufs, sondern seitlich aus der Servicetür heraus. Die Öff nungen des Kaff eeauslaufs sind mit angetrocknetem Kaff ee verstopft. Das innen an der Service tür befi ndliche Schwenkfach ist blockiert und schwingt nicht. Den angetrockneten Kaff ee mit einer Nadel entfernen (siehe 6.1.1, Seite 21, Abb. 24). Das Schwenkfach sorgfältig reinigen, insbesondere in der Nähe der Scharniere, sodass diese beweglich bleiben. Die Milch wird zu viel oder zu wenig aufgeschäumt. Falsche Einstellung des Schiebers am Deckel des Milchbehälters. Wird die Milch zu wenig aufgeschäumt, ist der Milchbehälter evt. nicht richtig eingesetzt. Mit dem Schieber am Deckel (Abb. 19, Seite 17) können Sie stufenlos einstellen, wie stark die Milch aufgeschäumt werden soll: ‘CAPPUCCINO’ (stark aufgeschäumt) oder ‘CAFFELATTE’ (wenig aufgeschäumt). Den Milchbehälter richtig einsetzen (Abb. 18, Seite 17). 8 StörungenDE 36 DE 37

9 Installationsanweisung

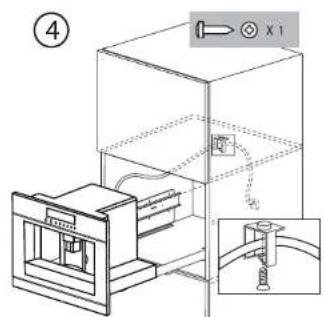

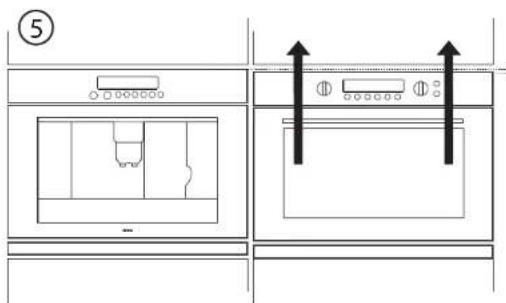

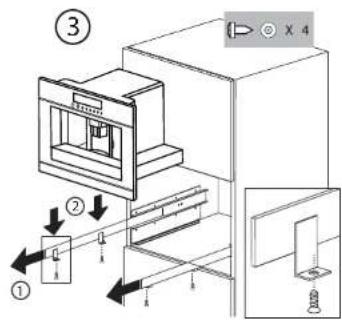

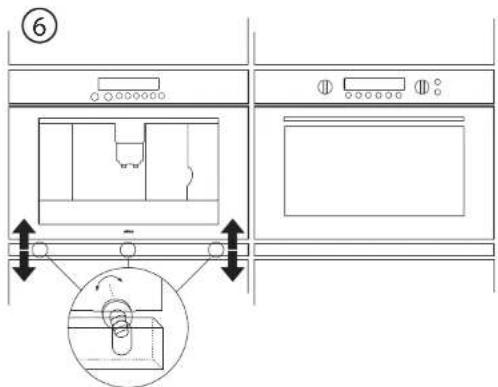

Bitte beachten Sie beim Einbau des Geräts die Mindestabmessungen. Legen Sie die Schienen an der Stellfl äche im Hochschrank an. 850 mm min. 560 mm

10.1 Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoff e verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein: - Pappe; - Polyethylenfolie (PE); - CFK-freies Polystyrol (PS-Hartschaum). Diese Werkstoff e sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Zur Erinnerung an die Verpfl ichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

10.2 Technische Daten

Auf der Datenplakette an der Seite des Geräts fi nden Sie den Anschlusswert, die erforderliche Spannung und die Frequenz. 10 Anlagen
