BEDIENUNGSANLEITUNG PRW 2 A1 POWERFIX

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Bedienungsanleitung Seite 1

Informationen zu dieser Bedienungsanleitung 2

Bestimmungsgemäße Verwendung 2

Technische Daten 2

Sicherheit .... 3

Lieferumfang/Teilebeschreibung 4

Verwendung 4

Montage 4

Umbau vom Rollbrett zum Hocker 6

Aufbewahrung 7

Wartung 7

Reinigung 7

Entsorgung....7

Produkt entsorgen 7

Verpackung entsorgen 7

Service 8

Importeur 8

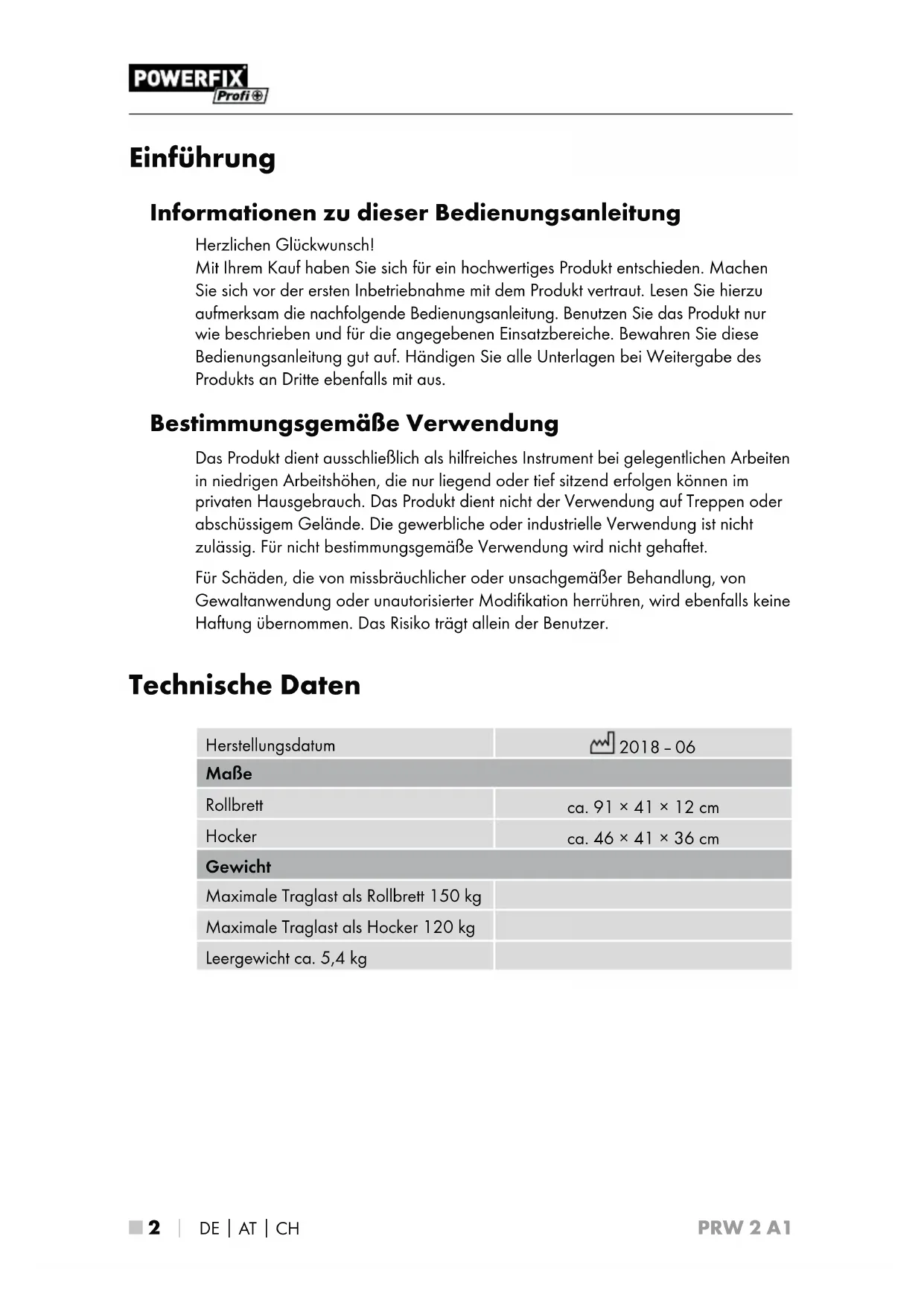

Einführung

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient ausschließlich als hilfreiches Instrument bei gelegentlichen Arbeiten in niedrigen Arbeitshöhen, die nur liegend oder tief sitzend erfolgen können im privaten Hausgebrauch. Das Produkt dient nicht der Verwendung auf Treppen oder abschüssigem Gelände. Die gewerbliche oder industrielle Verwendung ist nicht zulässig. Für nicht bestimmungsgemäße Verwendung wird nicht gehaftet.

Für Schäden, die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifikation herrühren, wird ebenfalls keine Haftung übernommen. Das Risiko trägt allein der Benutzer.

Technische Daten

Herstellungsdatum	2018-06
Maße
Rollbrett	ca. 91 × 41 × 12 cm
Hocker	ca. 46 × 41 × 36 cm
Gewicht
Maximale Traglast als Rollbrett 150 kg
Maximale Traglast als Hocker 120 kg
Leergewicht ca. 5,4 kg

Sicherheit

VERLETZUNGSGEFAHR!

• Kontrollieren Sie das Produkt vor jedem Gebrauch auf einwandfreien Zustand. Sollten Schäden festgestellt werden, darf das Produkt nicht mehr verwendet werden.
  ▶ Lassen Sie das Produkt, wenn es nicht einwandfrei funktioniert oder beschädigt wurde, sofort vom Kundendienst untersuchen und reparieren.
  ▶ Dieses Produkt ist nicht dafür bestimmt, durch Per sonen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

▶

Belasten Sie das Produkt, in Verwendung als Rollbrett, niemals mit einer höheren Traglast als 150 kg.

▶

Belasten Sie das Produkt, in Verwendung als Hocker, niemals mit einer höheren Traglast als 120 kg.

▶ Verwenden Sie das Produkt nicht mehr, wenn es überladen wurde. Dadurch könnten nicht sofort sichtbare Schäden aufgetreten sein.
▶ Verwenden Sie das Produkt niemals als Steighilfe oder zur Personenbeförderung, weder als Rollbrett noch als Hocker.
Arbeiten auf dem Produkt dürfen nur unter Bereichen, die gegen Abstürzen gesichert sind, durchgeführt werden!
▶ Verwenden Sie das Produkt nur auf harten, ebenen Flächen, nicht auf Treppen oder abschüssigem Gelände. Rollen Sie nicht über Gegenstände.
▶ Verstellen Sie niemals die Sitz- oder Liegeposition, solange sich jemand auf dem Produkt befindet.
▶ Umfassen Sie niemals die seitlichen Stahlholme, solange Sie auf dem Produkt sitzen. Damit verhindern Sie Quetschgefahr, falls im Fehlerfall Ihre Finger im Scherenbereich sind.
▶ Greifen Sie niemals in den Scherenbereich, solange das Produkt nicht vollständig in Liegeposition ausgeklappt ist.
▶ Greifen Sie nicht unter das Produkt, wenn Sie darauf liegen. Es besteht Quetschgefahr, wenn Sie beim Rollen die mittleren Räder berühren.
Das Produkt ist entflammbar. Halten Sie das Produkt von offenem Feuer (z. B. Kerzen oder glimmenden Zigaretten) fern.
Seien Sie vorsichtig beim Auseinander-/Zusammenklappen des Produkts. Klemmen Sie sich nicht Ihre Hände oder Finger ein.
▶ Prüfen Sie in regelmäßigen Abständen jede einzelne Schraubverbindung auf ihre Festigkeit.
Missbrauchen Sie das Produkt nicht für andere Zwecke, als in dieser Anleitung beschrieben.

Lieferumfang/Teilebeschreibung

• 2in1 Montage Rollbrett/Werkstatthocker

–Oberer Rahmen mit Polsterung ^1
– Mittlerer Rahmen mit Polsterung ^2
-Unterer Rahmen mit Polsterung ^3
-6 × Schwenkbare Rollen ^4
–Sicherungsloch ^5
–Sicherungsstift6
–Sicherungshaken⑦

• Diese Bedienungsanleitung

- Montagematerial:

A B C D E ○ ○ ○ F G H 8 mm 10 mm 4 × 4 × 4 × 4 × 4 ×

HINWEIS

▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.

Verwendung

Montage

ACHTUNG

Platzieren Sie alle Teile des Produkts und das Montagematerial z. B. auf einer Decke, um den Boden und das Produkt nicht zu zerkratzen. Führen Sie die Montage ebenfalls z. B. auf einer Decke aus.

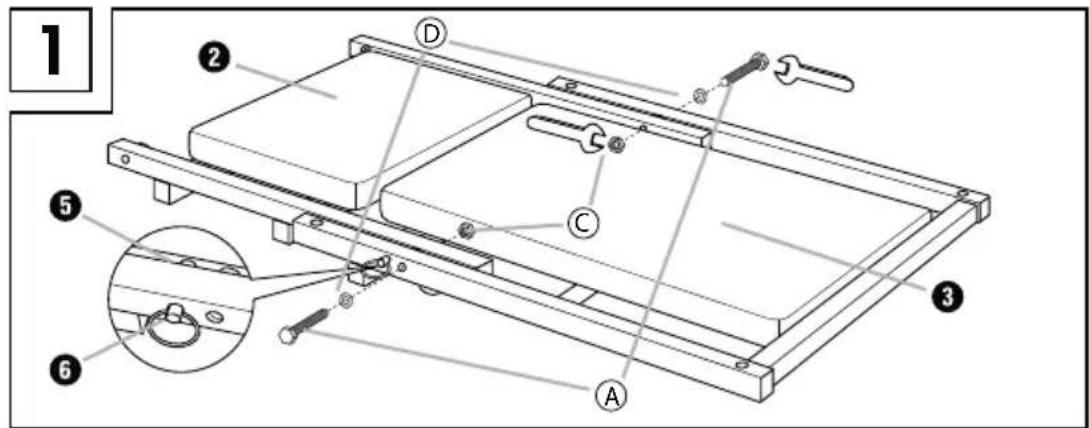

♦ Legen Sie den unteren Rahmen 3 und den mittleren Rahmen 2 mit den Unter-seiten auf den Boden.

♦ Schieben Sie den mittleren Rahmen ② zwischen die Stahlholme des unteren Rahmens ③

Ziehen Sie den Sicherungsstift ⑥ des unteren Rahmens ③ maximal heraus und lassen ihn wieder langsam los, bis er in das Sicherungsloch ⑤ des mittleren Rahmens ② inrastet (siehe Abb. 1).

♦ Verbinden Sie den unteren Rahmen ③ und den mittleren Rahmen ② mit den Schrauben Ⓐ, Unterlegscheiben Ⓓ und Sicherungsmuttern Ⓒ (siehe Abb. 1).

1 2 D C C 3 5 6 A

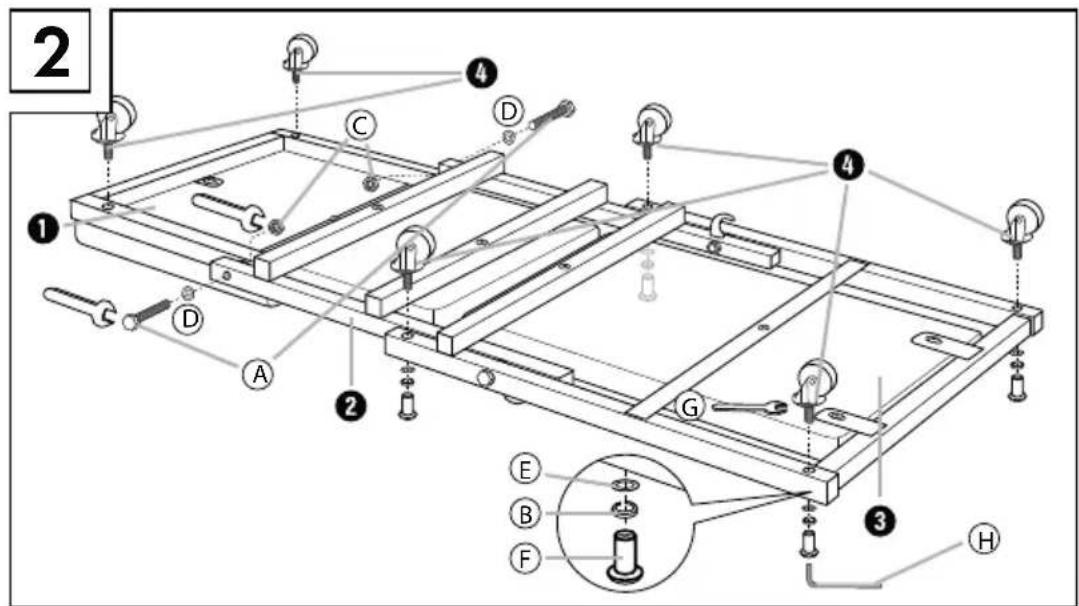

Drehen Sie die bereits montierten Rahmen mit den Oberseiten auf den Boden.

♦ Schieben Sie den oberen Rahmen 1 zwischen die Stahlholme des mittleren Rahmens 2

♦ Verbinden Sie den mittleren Rahmen ② und den oberen Rahmen ① mit den Schrauben Ⓐ, Unterlegscheiben Ⓓ und Sicherungsmuttern Ⓒ (siehe Abb. 2).

- Stecken Sie vier Rollen 4 jeweils in den unteren Rahmen 3. Schrauben Sie mit dem Innensechskantschlüssel H die Hülsenmuttern F mit den Federringen B und Unterlegscheiben E auf die Gewinde der Rollen 4uf. Kontern Sie dabei die Rollen 4 mit dem Schrauben schlüssel G. Schrauben Sie die übrigen zwei Rollen 4 direkt in den oberen Rahmen (1ehe Abb. 2).

2 1 C D 4 4 D A 2 G 3 E B F H

Drehen Sie das fertig montierte Produkt um, sodass es auf den Rollen steht. Das Produkt ist als Rollbrett einsatzbereit.

Umbau vom Rollbrett zum Hocker

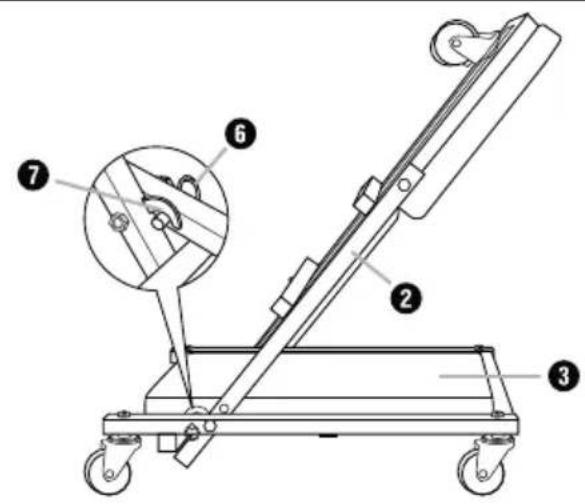

Ziehen Sie den Sicherungsstift ⑥ des unteren Rahmens ③ maximal heraus und behalten die Position bei.
- Klappen Sie den mittleren Rahmen ^2 nach oben (siehe Abb. 3).
Lassen Sie den Sicherungsstift ⑥ langsam los, bis er in den Sicherungshaken ⑦ einrastet (siehe Abb. 3).

3

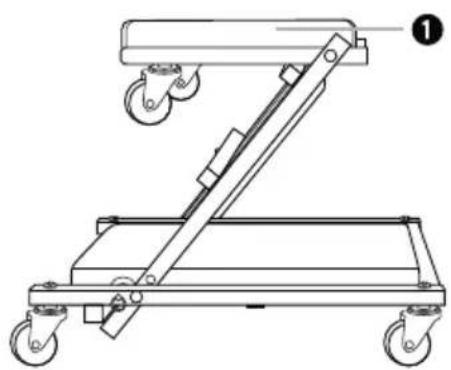

- Klappen Sie den oberen Rahmen ① herunter, bis er eine waagerechte Position erreicht (siehe Abb. 4). Das Produkt ist als Hocker einsatzbereit.

4

Bewahren Sie das Produkt als Hocker auf. Legen Sie das Produkt seitlich auf den Rahmen damit es nicht umkippen oder wegrollen kann. Wählen Sie einen sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.

Wartung

• Prüfen Sie in regelmäßigen Abständen, ob alle Schraubverbindungen ausreichend fest angezogen sind.
  ♦ Ziehen Sie ggf. alle Schraubverbindungen nach.
  Lassen Sie beschädigte Schraubverbindungen von einem autorisierten Fachmann auswechseln.

Reinigung

ACHTUNG

▶ Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Oberfläche des Produkts angreifen können.

♦ Reinigen Sie das Produkt mit einem leicht angefeuchteten Tuch und einem handelsüblichen Haushaltsreiniger.

Entsorgung

Produkt entsorgen

Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Verpackung entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1-7:Kunststoffe

20-22: Papier und Pappe

80-98: Verbundstoffe

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 306321

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist.

Kontaktieren Sie zunächst die benannte Servicestelle.

Stand der Informationen · Version des informations
