PSTKA 12 A1 - Elektrosäge PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Stichsäge
Marke	Parkside
Modell	PSTKA 12 A1
Nennspannung	12 V === (Gleichstrom)
Leerlaufhubzahl	1500 - 2800 min-1
Schnitttiefe (Holz)	70 mm
Schnitttiefe (Metall)	3 mm
Hub	18 mm
Pendelhub	2 Stufen + Präzisionsschnitt-Einstellung
Schrägschnitte	0°/22,5°/45° links; 0°/15°/30°/45° rechts
Akku-Typ	Lithium-Ionen, 12 V
Akku-Kapazität	2000 mAh / 24 Wh
Ladezeit	Ca. 60 Min.
Ladegerät	230-240 V ~, 50 Hz, 38 W
Schalldruckpegel (LpA)	87,9 dB(A) (K=3 dB)
Schallleistungspegel (LWA)	98,9 dB(A) (K=3 dB)
Sägeblatt-Typ	Einfacher Schaft
Lieferumfang	Säge, Schnellladegerät, Akku, Parallelanschlag, Reduzierstück, 2 Sägeblätter (Holz und Metall), Sechskantschlüssel, Koffer, Bedienungsanleitung
Garantie	3 Jahre
Kundendienst (Frankreich)	0800 919270
Kundendienst (Schweiz)	0842 665566 (0,08 CHF/Min.)
Wartung	Mit einem trockenen Tuch reinigen; Sägeblatt bei Stumpfheit ersetzen
Sicherheit	Gehörschutz, Staubmaske und Handschuhe tragen; Hände vom Schnittbereich fernhalten
Bestimmungsgemäße Verwendung	Gerade und Kurvenschnitte in Holz, Kunststoff, Spanplatte und Leichtmetall; Schrägschnitte bis zu 45°

Häufig gestellte Fragen - PSTKA 12 A1 PARKSIDE

Wie lade ich den Akku der Parkside PSTKA 12 A1 Stichsäge?

Verwenden Sie das mitgelieferte Schnellladegerät PLG 12 A2. Schließen Sie das Ladegerät an eine Steckdose (230-240 V) an. Setzen Sie den Akku in das Ladegerät ein. Die Kontroll-LED leuchtet während des Ladevorgangs rot und wechselt auf grün, wenn der Akku geladen ist (ca. 60 Minuten). Laden Sie nicht bei Temperaturen unter 10°C oder über 40°C.

Wie wechsle ich das Sägeblatt?

Entfernen Sie vor jedem Eingriff den Akku. Öffnen Sie die Schutzabdeckung, drehen und halten Sie das Schnellspannfutter, setzen Sie das Sägeblatt bis zum Anschlag ein (Zähne nach vorne), lassen Sie das Futter los, um es zu verriegeln. Überprüfen Sie, ob das Blatt richtig sitzt. Setzen Sie die Abdeckung wieder auf. Tragen Sie Schutzhandschuhe.

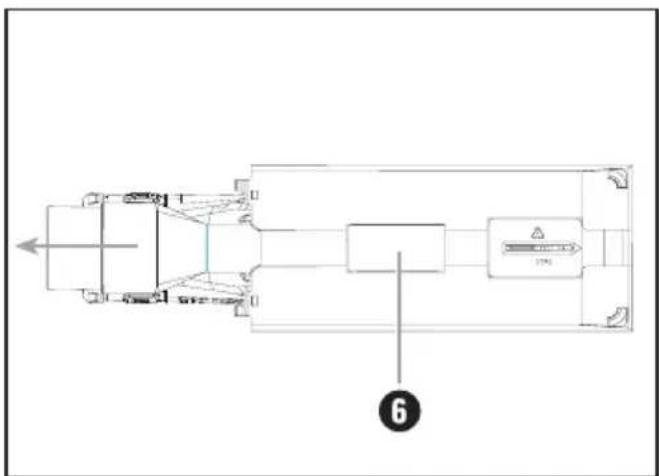

Wie stelle ich den Schnittwinkel ein?

Entfernen Sie den Absaugstutzen, indem Sie an der markierten Stelle drücken und ziehen. Lösen Sie die Klemmschrauben mit dem mitgelieferten Sechskantschlüssel. Ziehen Sie die Grundplatte nach hinten, stellen Sie den gewünschten Winkel (0°, 15°, 22,5°, 30° oder 45°) mit der Skala ein, schieben Sie die Platte nach vorne, bis sie einrastet. Ziehen Sie die Klemmschraube fest. Bei anderen Winkeln als 0° entfernen Sie ggf. die Schutzabdeckung.

Wie verwende ich die Pendelbewegung?

Der Pendelhubschalter (10) bietet 3 Positionen: 0 (ohne Pendelhub) für einen feinen Schnitt, 1 und 2 für schnelleren Vorschub. Verwenden Sie bei dünnen Werkstücken die Position 0. Stellen Sie je nach Material ein.

Was tun, wenn die Säge nicht startet?

Prüfen Sie, ob der Akku richtig eingesetzt und geladen ist. Stellen Sie sicher, dass der EIN/AUS-Schalter auf Position 'I' steht. Wenn die Akku-Zustands-LED rot blinkt, ist der Akku entladen; laden Sie ihn auf. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich die Stichsäge?

Schalten Sie das Gerät aus und entfernen Sie den Akku. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Entfernen Sie Späne aus dem Sägeblattaufnahme und dem Absaugstutzen mit einer Bürste oder Druckluft. Ersetzen Sie das Sägeblatt, wenn es stumpf ist.

Welche Sägeblatttypen sind kompatibel?

Verwenden Sie Sägeblätter mit einfachem Schaft. Die mitgelieferten Blätter sind für Holz und Leichtmetall geeignet. Sie können andere kompatible Blätter verwenden, sofern sie den gleichen Schafttyp haben.

Wie lagere ich den Akku langfristig?

Bei längerer Lagerung halten Sie den Akku auf einem Ladezustand zwischen 50 % und 80 %. Lagern Sie ihn an einem kühlen, trockenen Ort, geschützt vor Hitze und Feuchtigkeit. Überprüfen Sie regelmäßig den Ladezustand.

Wo finde ich Ersatzteile für das Modell PSTKA 12 A1?

Wenden Sie sich an die Kundendienst-Hotline unter den angegebenen Nummern (Frankreich: 0800 919270, Schweiz: 0842 665566). Halten Sie die Referenz IAN 306438 und den Kassenbon bereit. Teile wie Akkus und Ladegeräte können auf diesem Wege bestellt werden.

Wie lange ist die Garantiezeit und wie nutze ich sie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon auf. Bei Mängeln wenden Sie sich an den Kundendienst (Telefon oder E-Mail) unter Angabe der IAN-Referenz. Wenn der Mangel abgedeckt ist, wird das Produkt kostenlos repariert oder ersetzt. Die Garantie deckt keine normale Abnutzung oder Schäden durch unsachgemäße Verwendung ab.

BEDIENUNGSANLEITUNG PSTKA 12 A1 PARKSIDE

Originalbetriebsanleitung

FR CH

SCIE SAUTEUSE SANS FIL

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Originalbetriebsanleitung Seite 1

Bestimmungsgemäßer Gebrauch....2

Ausstattung....2

Lieferumfang....2

Technische Daten 2

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 3

1. Arbeitsplatzsicherheit....3

2. Elektrische Sicherheit 4

3. Sicherheit von Personen....4

4. Verwendung und Behandlung des Elektrowerkzeugs 5

5. Verwendung und Behandlung des Akkuwerkzeugs.... 5

6. Service 6

Gerätespezifische Sicherheitshinweise für Stichsägen 6

Originalzubehör/-zusatzgeräte 7

Sicherheitshinweise für Ladegeräte 7

Vor der Inbetriebnahme 7

Akku-Pack entnehmen/laden/einsetzen....7

Inbetriebnahme 8

Sägeblatt montieren / wechseln 8

Parallelanschlag montieren 8

Spanabsaugung anschließen....8

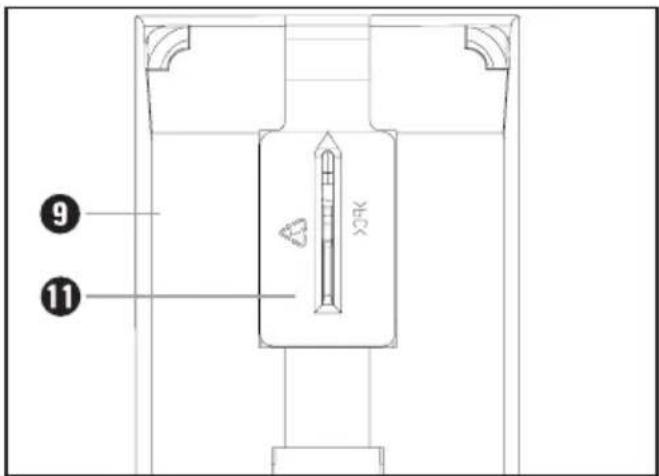

Spanreißschutz montieren 8

Gleitschuh montieren 9

Bedienung....9

Schnittwinkel einstellen....9

Hubzahl einstellen 9

Pendelhub einstellen....9

Einschalten/Ausschalten 9

Akkuzustand....10

Wartung und Reinigung....10

Garantie der Kompernaß Handels GmbH .... 10

Service....11

Importeur 11

Entsorgung 12

Original-Konformitätserklärung 13

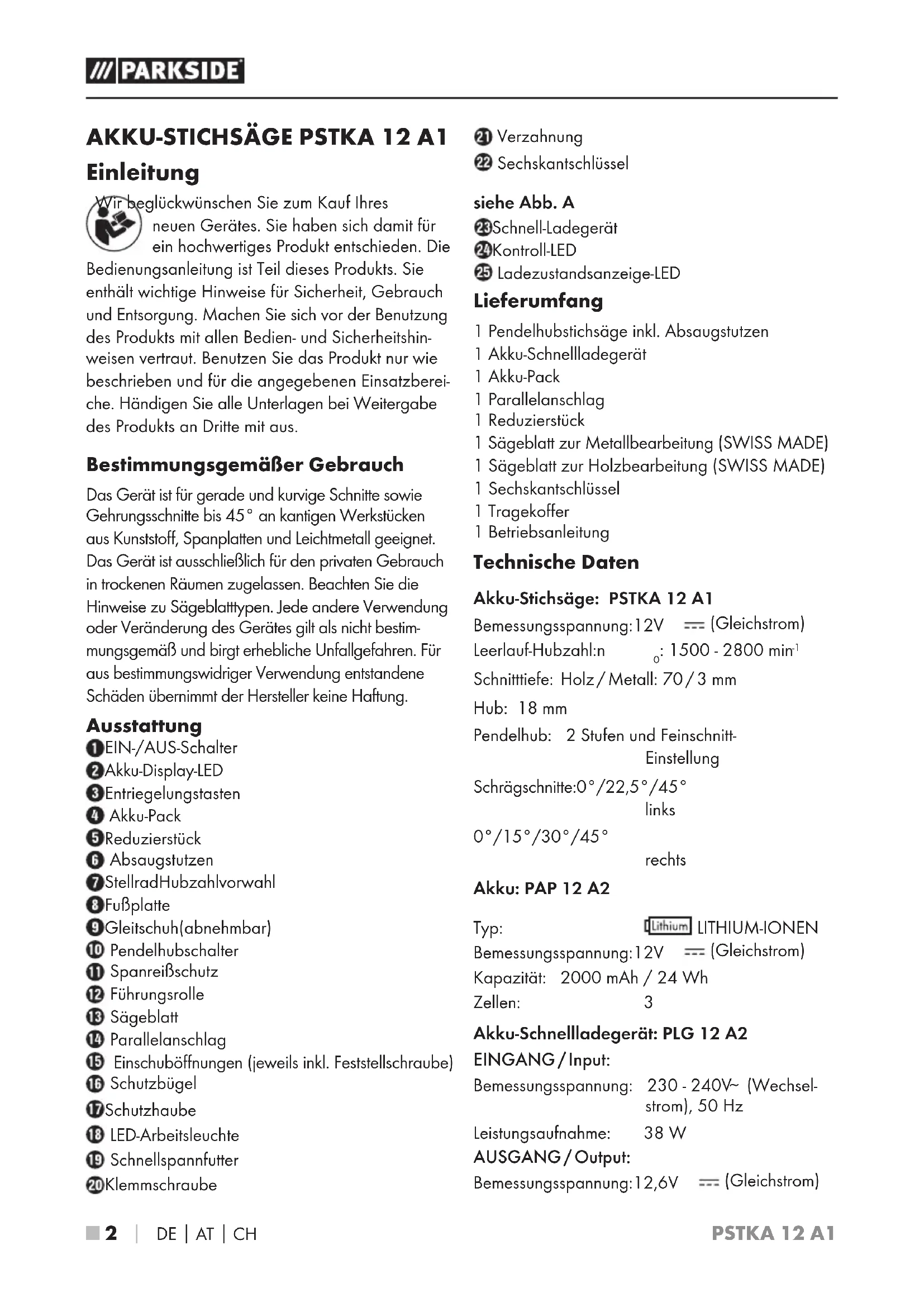

AKKU-STICHSÄGE PSTKA 12 A1 Einleitung

glückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für gerade und kurvige Schnitte sowie Gehrungsschnitte bis 45° an kantigen Werkstücken aus Kunststoff, Spanplatten und Leichtmetall geeignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen. Beachten Sie die Hinweise zu Sägeblatttypen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

①EIN-/AUS-Schalter
②Akku-Display-LED
3 Entriegelungstasten
4 Akku-Pack
5 Reduzierstück
6 Absaugstutzen
⑦StellradHubzahlvorwahl
8Fußplatte
9Gleitschuh(abnehmbar)
10 Pendelhubschalter
⑪ Spanreißschutz
12 Führungsrolle
13 Sägeblatt
14 Parallelanschlag
16 Schutzbügel
17 Schutzhaube
18 LED-Arbeitsleuchte
19 Schnellspannfutter
20Klemmschraube

15 Einschuböffnungen (jeweils inkl. Feststellschraube)

21 Verzahnung
22 Sechskantschlüssel

siehe Abb. A

23Schnell-Ladegerät
24Kontroll-LED
25 Ladezustandsanzeige-LED

Lieferumfang

1 Pendelhubstichsäge inkl. Absaugstutzen
1 Akku-Schnellladegerät
1 Akku-Pack
1 Parallelanschlag
1 Reduzierstück
1 Sägeblatt zur Metallbearbeitung (SWISS MADE)
1 Sägeblatt zur Holzbearbeitung (SWISS MADE)
1 Sechskantschlüssel
1 Tragekoffer
1 Betriebsanleitung

Technische Daten

Akku-Stichsäge: PSTKA 12 A1

Bemessungsspannung:12V --- (Gleichstrom)

Leerlauf-Hubzahl:n _0 : 1500 - 2800 min ^-1

Schnitttiefe: Holz/Metall: 70/3 mm

Hub: 18 mm

Pendelhub: 2 Stufen und Feinschnitt-Einstellung

Schrägschnitte:0°/22,5°/45° links

0^ / 15^ / 30^ / 45^

rechts

Akku: PAP 12 A2

Typ: Lithium LITHIUM-IONEN
Bemessungsspannung:12V --- (Gleichstrom)
Kapazität: 2000 mAh / 24 Wh
Zellen: 3

Akku-Schnellladegerät: PLG 12 A2

EINGANG / Input:

Bemessungsspannung: 230 - 240V\~ (Wechselstrom), 50 Hz

Leistungsaufnahme: 38 W

AUSGANG / Output:

Bemessungsspannung:12,6V --- (Gleichstrom)

Bemessungsstrom:2,4A

Ladedauer: ca. 60 min

Sicherung (innen): 2 A

Schutzklasse:II/ (Doppelisolierung)

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Geräuschemissionswert:

Schalldruckpegel:L

$$ _ {p A} = 8 7, 9 \mathrm{dB(A)} $$

UnsicherheitK:K

$$ _ {p A} = 3 \mathrm{dB} $$

Schallleistungspegel:L

$$ _ {w A} = 9 8, 9 \mathrm{dB(A)} $$

UnsicherheitK:K

$$ _ {w A} = 3 \mathrm{dB} $$

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Schwingungsgesamtwert:

Sägen von Spannplatten a_h,B = 13,6 m/s^2

Unsicherheit K = 1,5 m/s²

Sägen von Metallblech a_h,M = 10,6 m/s^2

Unsicherheit K = 1,5 m/s²

WARNUNG!

Die in diesen Anweisungen angegebenen Schwingungsemissionswerte und Geräuschemissionswerte sind entsprechend einem genormten Prüfverfahren gemessen worden und können für den Gerätevergleich verwendet werden. Die angegebenen Schwingungsemissionswerte und die Geräuschemissionswerte können auch zu einer einleitenden Einschätzung der Belastung verwendet werden.
Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

HINWEIS

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich zugelassen sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

CHT! EXPLOSIONSGEFAHR!

Laden Sie nicht aufladbare Batterien niemals auf.

zen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Gerätespezifische Sicherheitshinweise für Stichsägen

■ Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann.

Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

■ Halten Sie die Hände von der Hubstange und dem Schnellspannfutter fern. Bei Kontakt mit den Bauteilen besteht Quetschungsgefahr.

■ Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages.

■ Achten Sie darauf, dass die Fußplatte beim Sägen aufliegt.

■ Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.

■ Verwenden Sie nur unbeschädigte und einwandfreie Sägeblätter. Verbogene und stumpfe Sägeblätter können brechen oder einen Rückschlag verursachen.

Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.

Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.

■ Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf eine andere Art und Weise an einer stabilen Unterlage.

Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

■ Bearbeiten Sie keine angefeuchteten Materialien oder feuchte Flächen.

Gefährdung durch Staub! Schließen Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Stäube entstehen, das Gerät an eine geeignete Staubabsaugvorrichtung an.

■ Tragen Sie eine Staubschutzmaske!

■ Sorgen Sie für ausreichende Belüftung.

Originalzubehör / -zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

WARNUNG!

■ Betreiben Sie das Gerät nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

Informationen zu Sägeblättern

Die Parkside-Grundausstattung beinhaltet bereits Sägeblätter für Hauptanwendungen in Holz und Metall.

- 1 Sägeblätter für allgemeine Holzschnitte

- 1 Sägeblatt für Leichtmetalle bis 3 mm

HINWEIS

▶ Sie können jedes Sägeblatt verwenden, vorausgesetzt, es ist mit der passenden Aufnahme (Einnockenschaft) versehen.

Sägeblattyp

geeignet ungeeignet

Vor der Inbetriebnahme Akku-Pack entnehmen/laden/ einsetzen

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack 4 aus dem Ladegerät nehmen bzw. einsetzen.

HINWEIS

Das Akku-Pack wird teilgeladen ausgeliefert. Laden Sie den Akku-Pack vor der Inbetriebnahme idealerweise mindestens 1 Stunde im Ladegerät auf. So gewährleisten Sie die volle Leistung des Akku-Packs. Sie können den Li-Ionen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku-Pack nicht.

▶ Falls sich das Akku-Pack im Betrieb zu stark erwärmt hat, ist ein Laden nicht möglich. Lassen Sie ihn zuerst abkühlen.

■ Laden Sie den Akku-Pack ^4 nie, wenn die Umgebungstemperatur unterhalb 10°C oder oberhalb 40°C liegt.

1. Zur Entnahme des Akku-Packs ^4 drücken Sie die Entriegelungstasten ^3 und ziehen den Akku-Pack ^4 aus dem Gerät.
2. Stecken Sie den Akku-Pack ^4 in das Schnell-Ladegerät. ^23
3. Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED ^24 leuchtet rot.
4. Die grüne Ladezustandsanzeige-LED ^25 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack ④ insatzbereit ist.
5. Schieben Sie den Akku-Pack ^4 in das Gerät ein.

Inbetriebnahme

Sägeblatt montieren / wechseln

WARNUNG!

• Tragen Sie Schutzhandschuhe! Verletzungsgefahr besteht durch die scharfen Schneidezähne!
  ▶ Entfernen Sie vor allen Arbeiten am Gerät das Akku-Pack.

♦ Entfernen Sie die Schutzhaube ^17 .
◆ Drehen Sie das Schnellspannfutte ^19 und halten Sie es gedreht.
Drücken Sie das benötigte Sägeblatt bis zum Anschlag in das Schnellspannfutter 19.

• Lassen Sie das Schnellspannfutter ^19 los, es muss in seine Ausgangsposition zurückkehren. Das Sägeblatt ist nun verriegelt.
  Überprüfen Sie, ob das Sägeblatt fest sitzt.
  ■ ACHTUNG! Die Zähne des Sägeblattes müssen dabei nach vorne zeigen (Siehe Ausklappseite)!
  ♦ Setzen Sie die Schutzhaub ^17 wieder auf das Gerät.

Parallelanschlag montieren

Der Parallelanschlag 14 kann links oder rechts am Gerät befestigt werden.

• Lösen Sie die beiden Feststellschrauben der Einschuböffnungen 15.
  ♦ Schieben Sie den Parallelanschlag ^14 in die Einschuböffnungen ^15
  ♦ Schrauben Sie die beiden Feststellschrauben wieder fest.

Spanabsaugung anschließen

• Stecken Sie das Reduzierstück 5 in den Absaugstutzen 6 is dieses festklemmt.
  Schließen Sie eine zugelassene Staub- und Spanabsaugung an das Reduzierstück 5 oder direkt an den Absaugstutzen 6 an.

Spanreißschutz montieren

Der Spanreißschutz kann ein Ausreißen der Oberfläche beim Sägen von Holz verhindern. Der Spanreißschutz kann nur bei bestimmten Sägeblatttypen und nur bei einem Schnittwinkel von 0° verwendet werden.

Drücken Sie den Spanreißschutz von unten in den Gleitschuh 9 bis er spürbar einrasted (Pfeil nach oben). Die ▲ - Markierung des Spanreißschutzes 11 veist in Richtung der Vorderseite des Gerätes (siehe auch Abb. 1).

9 11

Abb. 1: Spanreißschutz montieren

Gleitschuh montieren

Bei der Bearbeitung von empfindlichen Oberflächen können Sie den Gleitschuh auf die Fußplatte aufsetzen, um ein Verkratzen der Oberfläche zu vermeiden.

Hängen Sie den Gleitschul9 vorne an die Fußplatte & in und drücken Sie ihn hinten hoch, bis er an der Fußplatte & inrastet.

Zum Abnehmen des Gleitschuh ^9 , lösen Sie ihn am hinteren Teil der Fußplatte 8nd nehmen ihn nach vorne hin ab.

Bedienung

Schnittwinkel einstellen

Üben Sie mit dem Daumen auf die in Abb. 2 markierte Stelle Druck aus, um den Absaugstutzen zu entriegeln. Ziehen Sie gleichzeitig mit der anderen Hand den Absaugstutzen in Pfeilrichtung aus dem Gerät heraus.

Abb. 2: Absaugstutzen entfernen

- Lösen Sie die Klemmschrauben ^20 mit dem mitgelieferten Sechskantschlüssel ^22 und ziehen die Fußplatte ^8 nach hinten.

♦ Stellen Sie den Schnittwinkel 0°/15°/22,5°/30°/45° mit Hilfe der Markierungen an der Fußplatte 8 ein. Schieben Sie die Fußplatte 8 nach vorne, damit der Arretierstift in die Verzahnung 23 inrastet.

- Spannen Sie die Klemmschrauber ^20 mit dem Sechskantschlüssel ^22

HINWEIS

▶ Bei einem Schnittwinkel von 15°/22,5°/30°/45° muss der Spanreißschutz vorher entfernt werden.

▶ Bei einem Schnittwinkel von 45° muss die Schutzhaube 17 ebenfalls vorher entfernt werden.

▶ Bei einem Schnittwinkel von 15°/22,5°/30° kann die Schutzhaube 17 am Gerät verbleiben. Achten Sie lediglich auf die optimale Stellung der Feststellschrauben der Einschuböffnungen 15 Die Feststellschrauben der Einschuböffnungen 1F dürfen die Schutzhaube 17 nicht behindern.

Hubzahl einstellen

♦ Stellen Sie mit dem Stellrad Hubzahlvorwah ^7 die gewünschte Hubzahl ein.

Pendelhub einstellen

- Sie können mit dem Pendelhubschalter die Pendelbewegung des Sägeblattes kainstellen. Ohne Pendelbewegung (Stellung „0“) erzielen Sie feine und saubere Schnittkanten. Stellen Sie bei dünnen Werkstücken den Pendelhub ab. Mit aktiviertem Pendelhub (Stellung 1 - 2) erzielen Sie einen zunehmend schnelleren Arbeitsfortschritt.

Einschalten / Ausschalten

Gerät einschalten:

Schieben Sie den EIN-/AUS-Schalter ① in die Position „1“. Die LED-Arbeitsleuchte ⑱ und die Akku-Display-LED ② leuchten.

Gerät ausschalten:

Schieben Sie den EIN-/AUS-Schalter ① in die Position „0“. Die LED-Arbeitsleuchte ⑱ und die Akku-Display-LED ② erlöschen.

Akkuzustand

Der Zustand wird in der Akku-Display-LED2 wie folgt angezeigt:

ROT / ORANGE / GRÜN = maximale Ladung

ROT / ORANGE = mittlere Ladung

ROT = schwache Ladung - Akku aufladen

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entfernen Sie das Akku-Pack.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.

■ Wechseln Sie das Sägeblatt aus, sobald dessen Zahnung stumpf ist und damit keine einwandfreie Sägearbeit mehr durchführbar ist.

■ Führen Sie die Reinigung des Gerätes im Anschluss an Ihre Sägearbeit durch.

■ Entfernen Sie Verschmutzungen (z.B. durch Säge- späne). Reinigen Sie die Sägeblattaufnahme und den Absaugstutzen 6 ggf. mit einem Pinsel oder durch Ausblasen mit Druckluft.

■ Soll ein Lithium-Ionen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das optimale Lagerungsklima ist kühl und trocken.

HINWEIS

▶ Nicht aufgeführte Ersatzteile (wie z. B. Akku, Ladegerät) können Sie über unsere Service - Hotline bestellen.

Garantie der

Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf.

Diese Unterlage wird als Nachweis für den Kauf AHR! benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

IAN 306438

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

rpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

n Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

n Sie Akkus nicht in den Hausmüll!

WARNUNG!

▶ Entnehmen Sie vor der Entsorgung die Akkus aus dem Gerät.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 62841-1:2015

EN 62841-2-11:2016

EN 55014-1:2017

EN 55014-2:2015

EN 60335-1:2012/A11:2014+A13:2017

EN 60335-2-29:2004/A2:2010

EN 62233:2008

EN 55014-1:2006+A1:2009+A2:2011

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581:2012

Typbezeichnung der Maschine: Akku-Stichsäge PSTKA 12 A1

Herstellungsjahr: 04-2018

Seriennummer: IAN 306438

Bochum, 03.04.2018

J. K. T. 2024

CE

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Table des matières

Introduction....16

Stand der Informationen · Version des informations
