BEDIENUNGSANLEITUNG Ultra ZENITH

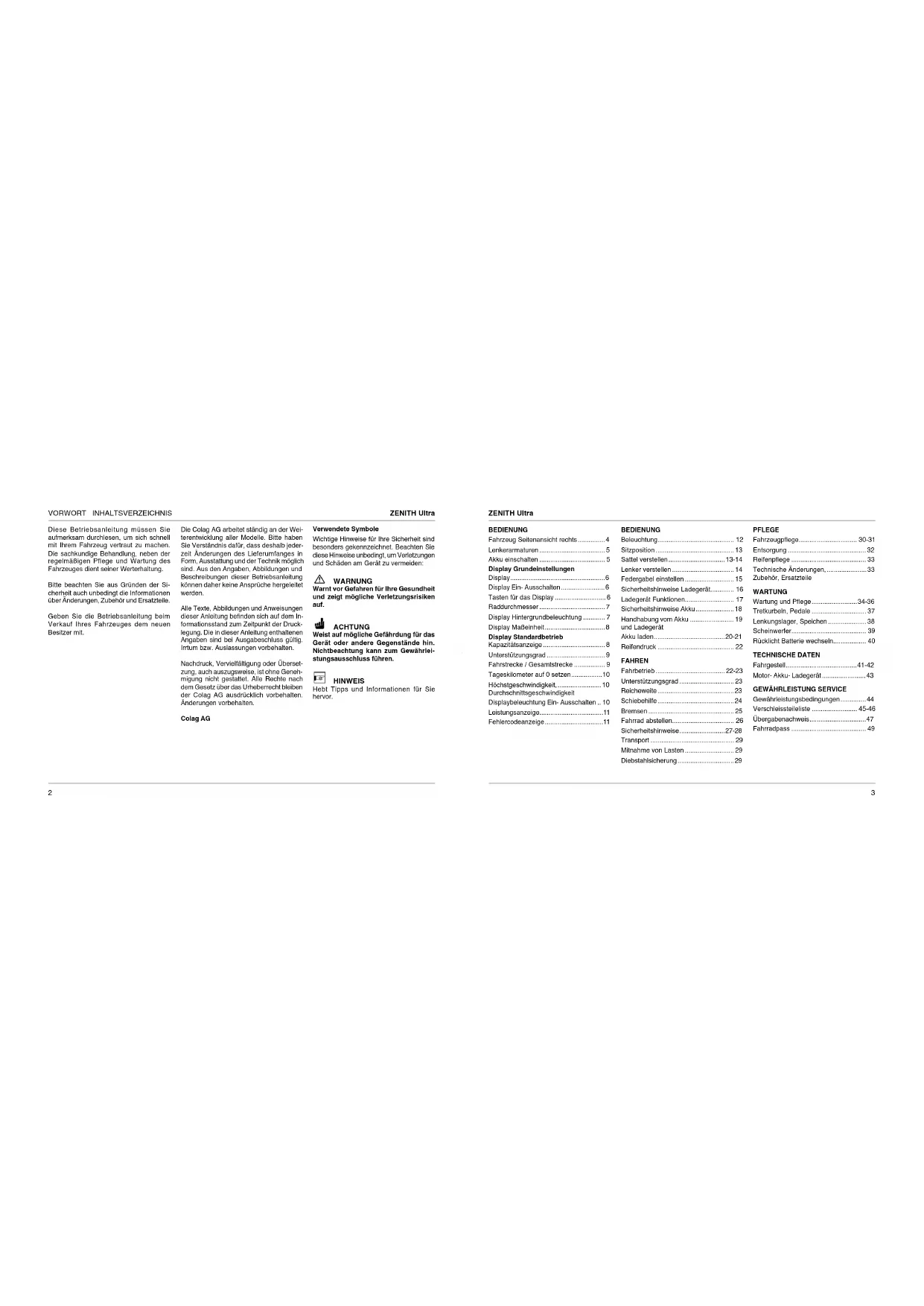

• ZENITH Ultra VORWORT INHALTSVERZEICHNIS BEDIENUNG Fahrzeug Seitenansicht rechts p. 4
• Lenkerarmaturen p. 5
• Akku einschalten p. 5
• Display Grundeinstellungen Display p. 6
• Display Ein- Ausschalten p. 6
• Tasten für das Display p. 6
• Raddurchmesser p. 7
• Display Hintergrundbeleuchtung p. 7
• Display Maßeinheit p. 8
• Display Standardbetrieb Kapazitätsanzeige p. 8
• Unterstützungsgrad p. 9
• Fahrstrecke / Gesamtstrecke p. 9
• Tageskilometer auf 0 setzen p. 10
• Höchstgeschwindigkeit, p. 10
• Durchschnittsgeschwindigkeit Displaybeleuchtung Ein- Ausschalten p. 10
• Leistungsanzeige p. 11
• Fehlercodeanzeige p. 11
• PFLEGE Fahrzeugpege p. 30
• -31 Entsorgung p. 32
• Reifenpege p. 33
• Technische Änderungen, p. 33
• Zubehör, Ersatzteile WARTUNG Wartung und Pege p. 34
• -36 Tretkurbeln, Pedale p. 37
• Lenkungslager, Speichen p. 38
• Scheinwerfer p. 39
• Rücklicht Batterie wechseln p. 40
• TECHNISCHE DATEN Fahrgestell p. 41
• -42 Motor- Akku- Ladegerät p. 43

GEWÄHRLEISTUNG SERVICE

• Gewährleistungsbedingungen p. 44
• Verschleissteileliste p. 45
• -46 Übergabenachweis p. 47
• Fahrradpass p. 49
• BEDIENUNG Beleuchtung p. 12
• Sitzposition p. 13
• Sattel verstellen p. 13
• -14 Lenker verstellen p. 14
• Federgabel einstellen p. 15
• Sicherheitshinweise Ladegerät p. 16
• Ladegerät Funktionen p. 17
• Sicherheitshinweise Akku p. 18
• Handhabung vom Akku p. 19
• und Ladegerät Akku laden p. 20
• -21 Reifendruck p. 22
• FAHREN Fahrbetrieb p. 22
• -23 Unterstützungsgrad p. 23
• Reicheweite p. 23
• Schiebehilfe p. 24
• Bremsen p. 25
• Fahrrad abstellen p. 26
• Sicherheitshinweise p. 27
• -28 Transport p. 29
• Mitnahme von Lasten p. 29
• Diebstahlsicherung Diese Betriebsanleitung müssen Sie aufmerksam durchlesen, um sich schnell mit Ihrem Fahrzeug vertraut zu machen. Die sachkundige Behandlung, neben der regelmäßigen Pflege und Wartung des Fahrzeuges dient seiner Werterhaltung. Bitte beachten Sie aus Gründen der Si- cherheit auch unbedingt die Informationen über Änderungen, Zubehör und Ersatzteile. Geben Sie die Betriebsanleitung beim Verkauf Ihres Fahrzeuges dem neuen Besitzer mit. Die Colag AG arbeitet ständig an der Wei- terentwicklung aller Modelle. Bitte haben Sie Verständnis dafür, dass deshalb jeder- zeit Änderungen des Lieferumfanges in Form, Ausstattung und der Technik möglich sind. Aus den Angaben, Abbildungen und Beschreibungen dieser Betriebsanleitung können daher keine Ansprüche hergeleitet werden. Alle Texte, Abbildungen und Anweisungen dieser Anleitung benden sich auf dem In- formationsstand zum Zeitpunkt der Druck- legung. Die in dieser Anleitung enthaltenen Angaben sind bei Ausgabeschluss gültig. Irrtum bzw. Auslassungen vorbehalten. Nachdruck, Vervielfältigung oder Überset- zung, auch auszugsweise, ist ohne Geneh- migung nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der Colag AG ausdrücklich vorbehalten. Änderungen vorbehalten. Colag AG Verwendete Symbole Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Verletzungen und Schäden am Gerät zu vermeiden: WARNUNG Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG Weist auf mögliche Gefährdung für das Gerät oder andere Gegenstände hin. Nichtbeachtung kann zum Gewährlei- stungsausschluss führen. HINWEIS Hebt Tipps und Informationen für Sie hervor.5 ZENITH Ultra p. 29

ZENITH Ultra Funktion und Bedienung Lenkerarmaturen BEdiEnunG BEdiEnunG Seitenansicht rechts Lenkerarmatur links 1 Festgriff 2 Bremshebel Vorderradbremse 3 Glocke 4 Tasten für das Display Lenkerarmatur rechts 5 Bremshebel Hinterrradbremse 6 Festgriff 7 8-Gang Schalter - Der Akku wird durch Drücken der Taste (1) eingeschaltet. Akku einschalten

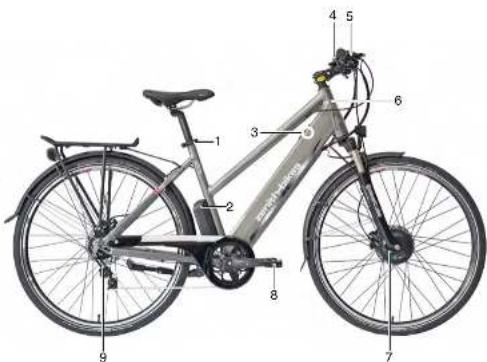

1 Sattelhöhenverstellung 2 Steuerelektronik 3 Akku abschließbar 4 Display 5 Lenkerarmaturen 6 Rahmennummer 7 Elektromotor 8 Tretkurbelpedal 9 Kettenspanner für Nabenschaltung7 ZENITH Ultra

ZENITH Ultra BEdiEnunGBEdiEnunG Display Anzeigen 1 Ladezustand des Akkus 2 Fahrstrecke (TRIP) Gesamtstrecke (ODO) 3 Fahrgeschwindigkeit 4 Fehlercode der elektronischen Steu- erung 5 Leistung in WATT 6 Ünterstützungsgrad Tasten für das Display SET-UP Tasten 1 MODE Taste 2 Taste für OBEN 3 Taste für UNTEN MODE Taste (1) für 1,5 Sekunden drücken um das Display einzuschalten. Modus für Einstellungen ändern Nach dem Einschalten drücken Sie die Ta- sten OBEN und UNTEN für 2,5 Sekunden zur gleichen Zeit. Das Display gelangt danach in den Ein- stell- Zustand und der erste einstellbare Parameter blinkt. Alle Parameter werden nacheinander eingestellt. Display Hintergrundbeleuchtung Der zweite Einstellungs Parameter ist die Helligkeit der Hintergrundbeleuchtung. Drücken Sie die Tasten OBEN oder UNTEN um die Helligkeit zu ändern. Sie können von Stufe 1 bis Stufe 3 wäh- len. Stufe 1 ist die minimale Helligkeit. Stu- fe 3 ist die maximale Helligkeit. Nach Auswahl der Helligkeit mit MODE be- stätigen und Sie gelangen in den nächsten Parameter für die Einstellung der Display Maßeinheit.

Raddurchmesser Der erste Einstellungs Parameter ist der Raddurchmesser. Drücken Sie die Tasten OBEN oder UNTEN und wählen Sie den richtigen Durchmesser 700C für das Fahrrad. Voreingestellt sind 28". Nach Auswahl der Radgröße mit MODE bestätigen und Sie gelangen in den näch- sten Parameter für die Einstellung der Hintergrundbeleuchtung.

Einschalten Drücken Sie MODE Taste (1) um das Dis- play und die Stromversorgung zum Con- troller einzuschalten. Ausschalten Drücken Sie MODE Taste (1) länger um das Display und die Stromversorgung auszuschalten. HINWEIS Im ausgeschalteten Zustand wird kein Ak- kustrom verbraucht. Display Ein- Ausschalten

ZENITH Ultra BEdiEnunGBEdiEnunG Display Maßeinheit Drücken Sie MODE Taste (1) um zwi- schen Fahrstrecke und Gesamtstrecke zu wechseln. Diese Funktion ist für Benutzer nützlich, um die Fahrstrecke (TRIP) und die Ge- samtstrecke (ODO) zu überprüfen. Der dritte Einstellungs Parameter ist die Display Maßeinheit für metrisches oder englisches System. Drücken Sie die Tasten OBEN oder UN- TEN um die Anzeigeeinheit zu ändern. Für die Anzeige MPH oder km/h auswäh- len. Alle Einstellungen speichern Nach Auswahl der drei Einstellungen die MODE Taste für 3 Sekunden drücken um die Einstellung zu speichern und den Ein- stellungs Modus zu beenden. Kapazitätsanzeige Die Kapazitätsanzeige zeigt den Ladezu- stand des Akkus an. Der Akku ist voll geladen. Der Akku ist zu ca. 75% geladen. Der Akku ist zu ca. 50% geladen. Der Akku ist zu ca. 25% geladen. Der Akku ist fast leer, Sie sollten ihn bald auaden. Der Akku ist leer und das Symbol blinkt. Sie sollten ihn sofort auaden. Unterstützungsgrad Fahrstrecke / Gesamtstrecke Unterstützung des Motors auswählen. HINWEIS Beim Einschalten des Display erscheint immer die Stufe 1. Drücken Sie die Tasten OBEN (1) oder UNTEN (2) und wählen Sie den passenden Unterstützungsgrad für das Fahrrad aus. Im Display erscheinen die verschiedenen Stufen für den Unterstützungsgrad: ECO Stufe 1 - Stufe 3 STANDARD (STD) Stufe 4 - Stufe 6 POWER Stufe 7 - Stufe 9 Level "0" wird durch mehrmaliges Drücken der Pfeiltaste (2) nach unten erreicht. Die Reihenfolge der Unterstuetzungsstufen beginnt bei 0 und steigt auf bis 9. Abwärts in entgegengesetzter Reihen- folge. Einlanges Drücken der Pfeiltasten birgt andere Funktionen. Ein langes Drücken der Pfeiltaste nach unten startet die Schiebehilfe, ein langes Drücken der Pfeiltaste nach oben schaltet die Geschwindigkeitsanzeige zwischen: Gefahrener Geschwindigkeit Durchschnittlicher Geschwindigkeit Maximaler Geschwindigkeit.

ZENITH Ultra BEdiEnunGBEdiEnunG Displaybeleuchtung Ein- Ausschalten Halten Sie beide Tasten OBEN (1) und MODE (2) für 3 Sekunden und die Display Hintergrundbeleuchtung wird eingeschaltet. Halten Sie beide Tasten OBEN und MODE für 3 Sekunden erneut, und Sie können im Display die Hintergrundbeleuchtung wie- der ausschalten. Tageskilometer auf 0 setzen Anzeige der Höchstgeschwindigkeit (MAX SPEED) und der Durchschnitts- geschwindigkeit (AVG SPEED) - OBEN Taste lang (3 Sek.) drücken bis MAX-SPEED erscheint. - OBEN Taste wieder lang drücken bis AVG-SPEED erscheint. - OBEN Taste wieder lang drücken um auf die normale Display Anzeige zu- rück zu gelangen. Im Display wird die Leistungsaufnahme in WATT während der Fahrt angezeigt. Leistungs Anzeige Fehlercode Anzeige ACHTUNG Wenden Sie sich bei einer Fehlercode Anzeige bitte an Ihren Händler. Um zur normalen Displayanzeige zu gelangen, muss zuerst das Problem behoben werden. Das Fahrrad kann zuvor nicht betrieben werden.

Liegt eine Störung mit der elektronischen Steuerung vor, wird im Display der Fehler- code automatisch angezeigt. Code Nr. Beschreibung 21 Spannungsfehler 22 Nicht relevant für Pedalec 23 Motorphasen Problem 24 Motor Hall defekt 25 Bremsschalter Problem 30 Kommunikationsfehler

Tageskilometer (TRIP) auf 0 setzen: - MODE Taste (1) kurz drücken bis TRIP erscheint. - MODE Taste (1) und UNTEN Taste (2) lang (3 Sek.) gleichzeitig drücken bis TRIP gelöscht (auf 0) ist.

ZENITH Ultra Sitzposition Sattelhöhe einstellen Um ein bequemes, ermüdungsfreies und sicheres Fahren zu ermöglichen ist die Sattel- und Lenkerhöhe der jeweiligen Körpergröße anzupassen. Die Sattelhöhe ist korrekt, wenn beim Sitzen mit nicht ganz durchgestrecktem Bein, der Fuß auf dem in unterster Stellung bendlichem Pedal auiegt. Die Fußspitzen müssen den Boden noch berühren. Die Lenkerhöhe ist korrekt, wenn der Len- kervorbau (1) mit der Satteloberkante (2) auf gleicher Ebene oder etwas höher liegt. WARNUNG Ein nicht ganz geschlossener Schnell- spannhebel kann sich wieder öffnen. Dadurch kann sich der Sattel während der Fahrt nach unten verschieben. Dies kann zu schweren Stürzen führen. Das Umlegen des Schnellspannhebels muß so schwer gehen, dass dafür der Handballen benötigt wird. Nur dann ist die Spannung stark genug. Darauf achten, dass der Sattel höchstens bis zur Markierung (3) herausgezogen werden darf. - Schnellspannhebel (1) lösen, Sattelhöhe ermitteln und Verschluß spannen. - Durch Verstellen der Mutter (2) am Schnellspannhebel kann die Spannkraft reguliert werden. Der Schnellspannhebel (1) muss sich mit spürbarem Gegendruck schließen lassen. BEdiEnunG Beleuchtung vorne und hinten Einschalten Taste (3) 1 x drücken = Das Licht ist ein- geschaltet. Ausschalten Taste (3) 2 x drücken = Das Licht ist aus- geschaltet.

Aktivierung/ Deaktivierung des Schein- werfers. - Pfeil OBEN (1) und MODE (2) ge- drückt halten. BEdiEnunG

RücklichtScheinwerfer WARNUNG Scheinwerfer und Rücklicht werden separat ein- und ausgeschaltet. Zur eigenen Sicherheit immer vor Fahrt- antritt beide Beleuchtungen vorne und hinten einschalten!

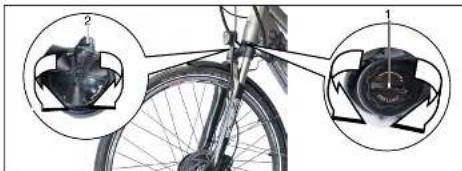

ZENITH Ultra BEdiEnunG Federgabel einstellen BEDIENUNG Lenker verstellen Lenkerhöhe einstellen - Klemmschraube (1) mit Innen-Sechskant- schlüssel lösen. - Lenkerposition festlegen und Lenker- klemmschraube festziehen.

HINWEIS Auf spannungsfreie Verlegung der Seilzü- ge achten und extremes Verdrehen des Lenkers nach oben oder unten vermeiden. Federgabel Vorspannung einstellen HINWEIS Mit der Vorspannung kann das Ansprech- verhalten der Federgabel je nach Fahrbahn- bedingungen und Körpergewicht eingestellt werden. Je mehr Vorspannung eingestellt wird, desto mehr Druck ist aufzubringen, bis die Federgabel anspricht. - Mit der Einstellschraube (1) wird die Einstellung vorgenommen. PLUS + = Federung hart: - Im Uhrzeigersinn drehend wird die Vor- spannung vergrössert. MINUS - = Federung weich: - Gegen den Uhrzeigensinn drehend wird die Vorspannung verringert. WARNUNG Keine weiteren Veränderungen an der Federgabel vornehmen

Federgabel sperren - Mit dem Hebel (2) wird die Federung gesperrt. - Den Hebel (2) in Richtung LOCK drehen.

Der Sattel kann zudem geneigt und in Längsrichtung verstellt werden. - Schraube (1) lösen. - Sattel in gewünschte Horizontallage stellen bzw. nach vorne oder hinten ver- schieben und Schraube (1) festziehen. HINWEIS Um Sitzbeschwerden zu vermeiden, sollte der Sattel möglichst waagrecht eingestellt werden. Sattel verstellen

ZENITH Ultra Wichtige Sicherheitshinweise für das Ladegerät BEDIENUNG BEDIENUNG Ladegerät-Funktionen Ladezyklus und LED- Anzeigen für Lithium-Ionen - Akku LED MODUS Grün Akku noch nicht angeschlossen Rot Ladevorgang Grün Ladevorgang beendet

Bevor Sie das Ladegerät in Betrieb nehmen, lesen Sie bitte diese Sicherheitshinweise. WARNUNG Ladegerät vor Kinderhänden schützen. Um Verletzungsrisiken vorzubeugen, dürfen Sie nur Colag Lithium-Ionen (Li-Ion) Akkus auaden. Andere Bat- terie-Arten können explodieren, wenn sie aufgeladen werden. Dies kann zu Personen- und Materialschäden führen. Der Gebrauch von Zubehör oder Akkus, die von uns nicht verkauft oder emp- fohlen werden, kann zu Brandgefahr, elektrischem Schock oder Verletzungen führen. Vermeiden Sie unbedingt den Betrieb des Gerätes in feuchter oder nasser Umgebung. Vermeiden Sie unbedingt Wassereintritt in das Gerät. Falls doch Flüssigkeit ein- getreten ist: Sofort Ladegerät vom Netz trennen und dieses zur Überprüfung zu Ihrem Fachhändler bringen. Sorgen Sie für eine ebene Fläche, auf der das Gerät sicher steht. Trennen Sie das Gerät bei Nichtgebrauch vom Stromnetz. Ziehen Sie dabei nicht am Kabel, um Ka- belschäden und damit die Gefahr eines Stromschlages zu vermeiden. Vergewissern Sie sich, dass das Netz- kabel nach Gebrauch aufgerollt oder zusammengelegt ist. Betreiben Sie das Ladegerät nicht mit be- schädigtem Kabel oder Stecker. Sorgen Sie für sofortiges Auswechseln durch eine Fachkraft. Betreiben Sie das Ladegerät nicht, nach- dem es einen starken Schlag erhalten hat, fallengelassen oder anderweitig beschädigt wurde. Zerlegen Sie das Ladegerät keineswegs selbst. Fehlerhafte Montage kann zu elektrischem Schlag oder Feuer führen. Um elektrischem Schlag vorzubeugen, trennen Sie bitte das Ladegerät vom Netz, bevor Sie es reinigen. Die Gerätereinigung sollte nur mit einem trockenen Tuch oder einem Lappen erfolgen. Keinesfalls Öl, Wasser oder Lösungsmittel benutzen. Ein Verlängerungskabel sollte nur verwendet werden, wenn unbedingt erforderlich. Der Gebrauch von Verlän- gerungskabeln, die nicht in Ordnung sind, kann zu Bränden oder elektrischem Schlag führen. Wenn ein Verlängerungs- kabel verwendet werden muss, dann vergewissern Sie sich, dass - die Anzahl der Stifte des Steckers in Anzahl, Größe und Form demjenigen des Ladegerätes genau entspricht. - das Verlängerungskabel korrekt verdrahtet und in gutem elektrischen Zustand ist.

der Kabelquerschnitt groß genug für die Wechselstromauslegung des Ladegerätes ist. - das Verlängerungskabel keine sicht- baren Schäden aufweist. - bei Verwendung von Kabeltrommeln die Trommel voll abgewickelt ist. Störungen Bitte prüfen Sie: - Ist das Netzkabel richtig angeschlossen? - Sind die Kontakte des Ladegerätes und des Akkus sauber und nicht beschädigt oder verbogen? - Ist der Akku beschädigt oder defekt? Falls eine ordnungsgemäße Ladung des Akkus nicht möglich ist: - Prüfen, ob die Steckdose Spannung führt, ggf. anderen Verbraucher anschließen. - Prüfen, ob einwandfreier Kontakt an den Steckverbindungen vorhanden ist. - Sollte noch immer kein Laden möglich sein, lassen Sie bitte Akku und Ladegerät durch den Fachhändler überprüfen. Dieses Ladegerät ist für Li-Ion- Akkus ge- eignet. Die LED (Leuchtdiode 1) am Ladegerät hält Sie über den Betriebszustand ständig auf dem laufenden. Sie werden über Status und Ladevorgang des Akkus auf einen Blick informiert.19 ZENITH Ultra

ZENITH Ultra Wichtige Sicherheitshinweise für den Akku - Bei starker Beanspruchung erwärmen sich die Akkus. Vor Beginn des Ladevor- gangs bitte auf Raumtemperatur achten bzw. ca. 30 Minuten abkühlen lassen. WARNUNG - Akku vor Kinderhänden schützen. - Öffnen und zerlegen Sie den Akku keinesfalls selbst. - Keinen Kurzschluss durch metal- lische Gegenstände am Akku verur- sachen. - Nicht in irgendwelche Flüssigkeiten tauchen. - Unbrauchbarer Akku darf auf gar kei- nen Fall verbrannt werden! Es besteht Explosionsgefahr! VERÄTZUNGSGEFAHR - Bei Undichtigkeit und Austritt von Elektrolyte den Akku nicht mehr be- nutzen. ERSTE HILFE Säurespritzer im Auge sofort einige Minuten mit klarem Wasser spülen! Danach unver- züglich einen Arzt auf suchen. Säurespritzer auf der Haut oder Klei dung sofort mit Säureumwandler oder Seifen- lauge neutralisieren und mit viel Wasser nachspülen. Wurde Säure getrunken, sofort den Arzt konsultieren. HINWEIS Ein ausgedienter Akku ist Entsorgungs- pichtig er enthält giftige Schwermetalle und unterliegt deshalb der Sondermüllbe- handlung. Der Fachhändler übernimmt für Sie die Entsorgung. Wichtige Hinweise, die Sie vor Inbetrieb- nahme unbedingt lesen sollten und deren Beachtung wir dringend empfehlen: - Die Akkus des Fahrzeuges sind im Neu- zustand zu 50% geladen. - Vor der ersten Inbetriebnahme muss der Akku min. 24 Std. aufgeladen werden. - Der Akku entwickelt seine max. Leistung nach ca. fünf Entlade- / Ladezyklen. ACHTUNG - Die Akkus des Fahrzeuges und das La- degerät sind aufeinander abgestimmt. Laden Sie deshalb die Akkus niemals mit einem anderen Ladegerät. - Akku vor harten Stößen und Feuchtigkeit schützen. - Prüfen Sie bitte bevor Sie das Lade- gerät an das Netz anschließen, ob die Spannung Ihres Stromnetzes mit der auf dem Typschild des Ladegerätes angege- benen Netzspannung übereinstimmt. - Die maximale Lebensdauer der Akkus wird erzielt, wenn Sie diese bei einer Umgebungstemperatur zwischen +10

C laden. BEdiEnunG Handhabung vom Akku und Ladegerät Um eine möglichst lange Lebensdauer des Akkus zu erreichen, sollten folgende Hinweise unbedingt beachtet werden: - Bei einem Akkutemperatur-Bereich von unter +0°C und über +60°C wird das La- degerät nicht aktiv. Deshalb vor Ladung den Akku etwa auf Raumtemperatur bringen. - Das Ladegerät ist ein durch Mikrocompu- ter gesteuertes System mit vielen Über- wachungs- und Kontroll-Funktionen. Das Ladegerät unterbricht den Ladevor- gang wenn der Akku voll geladen ist. Dies bedeutet, dass die sogenannte Selbstentladung* des Akkus hierdurch kompensiert wird. Der Akku wird dadurch nicht überladen. Trotzdem empfehlen wir, den Akku nur am Ladegerät zu belassen, wenn das Fahrzeug in absehbarer Zeit (mehrere Tage) wieder eingesetzt werden soll. - Akku bei längerem Nichtgebrauch kei- nesfalls am Ladegerät angeschlossen lassen. - Bei Stilllegung (z.B. im Winter) den Akku möglichst im geladenen Zustand in einem trockenen Raum aufbewahren. - Akku alle 3 Monate für 2 Stunden nachladen. - Bei Wiederinbetriebnahme des Akkus nach längerem Nichtgebrauch (z.B. nach Winter-Stilllegung) sollte der Akku ca. 1 Tag am Ladegerät belassen werden. ACHTUNG Nichtbeachtung kann zur Tiefstent- ladung des Akkus führen. Bei einem tief entladenem Akku kann keine Gewährleistung übernommen werden. HINWEIS *Selbstentladung Bedingt durch vorwiegend chemische Vorgänge in gasdichten Zellen entlädt sich der Akku in Abhängigkeit von der Zeit, des Ladezustandes und den Umgebungsbe- dingungen (Temperatur, Luftfeuchtigkeit) von selbst. Eine Selbstentladung ist normal. Diese Selbstentladung kann jedoch zur Tiefstentladung führen, wenn nicht regel- mäßig nachgeladen wird. Eine Tiefstent- ladung bedeutet einen Defekt. BEdiEnunG21 ZENITH Ultra

ZENITH Ultra BEdiEnunG Akku laden BEdiEnunG Akku entnehmen Akku einsetzen HINWEIS Der Akku kann entweder am Fahrzeug oder extern geladen werden. - Zuerst den Netzstecker (2) des Ladege- rätes (3) an das Stromnetz 100-230 V, 50-60 Hz anschließen.

HINWEIS Der Ladezustand kann auch bei ausge- bautem Akku geprüft werden. - Bei gedrückter Taste (1) leuchten die LED (2) je nach Ladezustand: Blau Der Akku ist voll ge- laden. Blau Der Akku ist zu ca. 2/3 geladen. Blau Der Akku ist fast leer, Sie sollten ihn bald auaden (ca. 1/3 Restkapazität). Rot Der Akku ist leer. Akku Ladezustand

- Ladestecker (4) des Ladegerätes (3) an der Akkubuchse (5) anschließen.

HINWEIS Für den Ladevorgang ist es egal ob der Akku ein- oder ausgeschaltet ist. Schalter (1) Positionen I = Der Akku ist eingeschaltet. 0 = Der Akku ist ausgeschaltet. HINWEIS Der Akku (1) ist am Rahmen mit einem Schloss gesichert. Den Akku immer mit dem Schalter (3) ausschalten. Akku entnehmen - Schlüssel (2) nach links drehen und Akku (1) entnehmen. Akku einsetzen - Akku in die untere Aufnahme (4) des Rahmens einsetzen. - Schlüssel (2) nach links drehen und Akku oben einsetzen. - Schlüssel (2) nach rechts drehen und abziehen.

ZENITH Ultra BEDIENUNG WARNUNG - STURZGEFAHR! Ein Sturz mit schwerwiegenden Verlet- zungen könnte die Ursache sein, wenn folgende Punkte nicht beachtet werden: 1 Bevor Sie losfahren den Lenker (1) geradeaus festhalten.

2. Zum Üben und Eingewöhnen erst

mit abgeschaltetem Motor losfahren. Den Motor erst während der Fahrt zuschalten!

3. Pedale (2) zum Anfahren erst be-

nutzen, wenn eine sichere Sitz- und Fahrposition eingenommen wurde.

Die Reifen können mit Kompressor-Luft- druckgeräten aufgepumpt werden. WARNUNG Beim Aufpumpen der Reifen mit Kom- pressor-Luftdruckgeräten (z. B. an Tankstellen) ist Vorsicht geboten. Durch das kleine Volumen der Schläuche ist die max. Füllmenge schnell erreicht. Reifendruck: vorne und hinten max. 3,5 bar. Reifendruck Fahrbetrieb FAHREN Fahrbetrieb Unterstützungsgrad HINWEIS Wenn das Fahrrad bei eingeschaltetem Hilfsantrieb steht, wird das Display nach ca. 10 Minuten ausgeschaltet und die Ka- pazitätsanzeige erlischt. Um den Hilfsantrieb wieder zu aktivieren, schalten Sie ihn wieder ein. Bei längeren Bergauffahrten kann der Motor so warm werden, dass der Strom über den Temperatursensor im Motor reduziert wird und die Motorleistung nachlässt. Es sollte deshalb verstärkt mit Tretunter- stützung weitergefahren werden. Reichweite mit einer Akkuladung

4. Beim Anfahren in der Kurve oder bei

enger Kurvenfahrt Handbremshebel leicht anziehen. Damit wird die Motor- kraft unterbrochen und ein sicheres Fahren ermöglicht. Das Fahrrad kann mit eingeschaltetem Hilfsantrieb und ohne gefahren werden. Bei aktiviertem Hilfsantrieb fahren Sie wie mit einem normalen Fahrrad an. Wenn Sie die Pedale betätigen, wird der Elektromo- tor aktiviert und das Fahrrad wird weiter beschleunigt. Je stärker Sie die Pedale betätigen, desto schneller unterstützt Sie der Motor. Ab ca. 25 km/h läuft der Motor im Leerlauf mit, es wird nur noch mit Muskelkraft ge- fahren. Die erzielbare Reichweite mit einer Ladung des Akkus hängt von verschie- denen Faktoren ab. Dazu zählen der Akku- und Fahrzeugzustand und vor allem das Wegstreckenprol. Unter normalen Bedingungen hat der Li-Ion- Akku eine Reichweite von ca. 30 km bis zu 80 km im Pedelecbetrieb. Denken Sie aber daran: - Laden Sie vor jeder größeren Tour den Akku, und überprüfen Sie den Reifen- druck. - Der Akku entwickelt seine max. Leistung erst nach ca. fünf Entlade-/Ladezyklen. - Der Akku unterliegt einer normalen Selbstentladung. - Der Akku wird durch Drücken des Schal- ters (1) eingeschaltet. HINWEIS Der Akku ist im Rahmen mit einem Schloss gesichert. Vor Fahrtbeginn den Schlüssel (2) abziehen.

ZENITH Ultra FAHREN Bremsen Die Bremsen des Vorder- und des Hinter- rades können unabhängig voneinander betätigt werden. Beim Anhalten oder beim Verringern der Geschwindigkeit, beide Bremsen gleich- zeitig betätigen. WARNUNG Das Modell ist mit hydraulischen Schei- benbremsen ausgestattet, die eine sehr hohe Bremsleistung erreichen können. In engen Kurven, auf sandigen und schmie- rigen Strassen, nassem Asphalt und bei Glatteis sollte mit der Vorderradbremse vorsichtig gebremst werden, damit das Vorderrad nicht wegrutscht. Bitte mit Gefühl bremsen. Blockierende Räder haben eine geringere Bremswir- kung und können außerdem zum Schleu- dern und zum Sturz führen. Grundsätzlich nicht in Kurven bremsen sondern immer davor! Bremsen in der Kurve erhöht die Rutsch- gefahr. Bremsen HINWEIS Üben Sie das Bremsen, für den "Ernstfall", dort wo Sie sich und andere nicht gefährden (z. B. auf Verkehrsübungsplätzen). FAHREN ACHTUNG Wenn das Fahren auf dem E-Bike zu ge- fährlich ist, z. B. bei grossen Steigungen oder schwierigem Gelände, kann die Schiebehilfe eingesetzt werden, wenn Sie nicht auf dem E-Bike sitzen. HINWEIS Ab ca. 6 km/h schaltet sich die Schiebehilfe aus. Die Aktivierung ist nur bei gedrückter und gehaltener Taste UNTEN (1) möglich. Schiebehilfe - Taste UNTEN (1) drücken bis Symbol Schiebehilfe (2) erscheint. WALK

Handbremshebel für HinterrradbremseHandbremshebel für Vorderradbremse - Die Schiebehilfe wird durch Loslassen der Taste UNTEN (1) ausgeschaltet.27 ZENITH Ultra

ZENITH Ultra Fahrrad abstellen fAHrEn - Display mit Mode Taste (2) ausschalten. - Schlüssel (3) abziehen. ACHTUNG Beim Ausklappen des Seitenständers (1) immer auf sicheren Stand und festen Untergrund achten, damit ein Umfallen des Fahrrades verhindert wird. fAHrEn Sicherheitshinweise Fahrsicherheit Zur Fahrsicherheit gehören u. a. die richtige Einstellung von Sattel- und Lenkerhöhe entsprechend der Körpergrösse, der vorgeschriebene Reifendruck, noch aus- reichendes Reifenprol und einwandfreie Funktion der Bremsen und der Beleuchtung. Nach einiger Zeit „setzen“ sich die Befe- stigungsteile. Es ist daher erforderlich, vor Inbetriebnahme und alle sechs Monate Achsmuttern, Steuerkopflager, Lenker, Sattel, Sattelstütze, Tretkurbeln und Pedale auf Festsitz zu prüfen und bei Bedarf durch den Fachhändler nachziehen zu lassen. ACHTUNG Verwenden Sie in Ihrem eigenen Interesse für das E-Bike nur aus- drücklich freigegebenes Colag Bikes- Zubehör und Original E-Bike-Ersatzteile. Für dieses Zubehör und diese Teile wurden Sicherheit, Eignung und Zuver- lässigkeit speziell für das E-Bike geprüft. Für anderes Zubehör und andere Teile kön- nen wir trotz laufender Marktbeobachtungen eine Verwendbarkeit nicht beurteilen und auch nicht dafür haften. Verkehrssicherheit Nach der StVZO (Strassenverkehrs-Zulas- sungs-Ordnung) muss ein E-Bike mit zwei voneinander unabhängigen, funktionsfä- higen Bremsen, einer deutlich hörbaren Glocke, Scheinwerfer, Schlussleuchte, Rückstrahlerpedalen, Seitenstrahlern für Laufräder bzw. integrierten Leuchtstreifen am Reifen sowie Front- und Rückstrahler ausgerüstet sein. Das E-Bike ist nur für Fahrten auf befestigten Strassen und Wegen geeignet. Fahren Sie deshalb nicht abseits von befestigten Wegen oder im Gelände. Verwenden Sie das E-Bike nicht zu Was- serdurchquerungen, für Geländesprünge und bei Sportveranstaltungen. Während der Fahrt sollten Sie beachten, dass bei einer mittleren Geschwindigkeit von ca. 18 km/h 5 Meter in der Sekunde zurückgelegt werden. Halten Sie entspre- chend ausreichenden Abstand zu anderen Verkehrsteilnehmern. Fahren Sie zu Ihrer eigenen Sicherheit mit Ihrem E-Bike nicht freihändig und nicht nebeneinander. Sie müssen Warngeräusche wahrnehmen können. Benutzen Sie deshalb keine Kopf- hörer im Strassenverkehr. Beleuchtung Velos benötigen tagsüber keine Beleuch- tungseinrichtungen, sondern erst, wenn sie von anderen Strassenbenützern nicht rechtzeitig erkannt werden. Ruhendes Licht, nach vorne weiss, nach hinten rot. Vorgeschrieben ist jedoch ein nach vorn und ein nach hinten gerichteter Rückstrah- ler von mind. 10 cm

Leuchtäche, der am Velo fest montiert ist. Die Pedale müssen vorn und hinten mit Rückstrahlern (Reek- toren) mit einer Leuchtäche von mind. 5

versehen sein. Zusätzlich sind nach der Seite wirkende gelbe Rückstrahler erlaubt, die sich auch an den Rädern benden dürfen (Spei- chenreektoren). Weitere Lichter sowie Richtungsblinker sind untersagt. Beschädigte oder verbogene sicher- heitsrelevante Teile, wie beispiels- weise Rahmen, Gabel, Lenker, Sattelstütze, oder Tretkurbeln, keinesfalls richten, son- dern vor Fahrtantritt austauschen lassen. Es besteht Bruchgefahr. Im Zweifelsfall wenden Sie sich bitte an den Fachhändler.

ZENITH Ultra fAHrEn Ist das E-Bike t? Führen Sie folgende Kontrollen in regelmäs- sigen Abständen durch: - Stimmt der Reifenluftdruck? (siehe Ka- pitel „Technische Daten“) - Sind das Lenkungslager und die Tret- kurbeln in Ordnung? (siehe Kapitel „Lenkungslager“ und „Tretkurbeln“) - Sind alle Speichen fest? (siehe Kapitel „Speichen“). Vergewissern Sie sich nach einem Sturz oder Unfall, dass am E-Bike nichts verbo- gen bzw. beschädigt ist (Rahmen, Lenker, Felgen usw.). Ist einer der oben genannten Punkte nicht in Ordnung, dürfen Sie das E-Bike nicht be- nutzen. Die Fehler müssen sofort behoben werden. Wenn Sie die Fehler nicht selbst beheben können, wenden Sie sich bitte an den Fachhändler. Sicherheitshinweise Worauf achte ich beim Fahren? Ist das E-Bike in ordnungsgemässem Zustand, kann es losgehen. Es hängt von Ihrem eigenen Fahrverhalten und Können ab, Gefahrensituationen zu vermeiden: - Machen Sie sich mit Ihrem E-Bike ver- traut. WARNUNG Bevor Sie losfahren den Lenker gerade- aus festhalten. Zum Üben und Eingewöhnen erst mit abgeschaltetem Motor losfahren. Den Motor erst während der Fahrt zuschalten! - Halten Sie sich immer an die Verkehrs- regeln. - Fahren Sie nie abseits von befestigten Wegen. - Fahren Sie nicht im toten Winkel von anderen Verkehrsteilnehmern. - Zeigen Sie rechtzeitig an, wohin Sie abbiegen wollen. - Denken Sie daran, dass die Wendigkeit von Fahrrädern andere Verkehrsteilneh- mer überraschen kann, und rechnen Sie mit den Fehlern anderer Verkehrsteilneh- mer. - Fahren Sie defensiv und den Gegeben- heiten angepasst. - Halten Sie den Lenker beidhändig fest. Nur so können Sie auf plötzlich auftau- chende Gefahrensituationen wie z. B. Hindernisse sicher reagieren. - Auf sandigem Untergrund, Laub und nasser Fahrbahn haben die Reifen nicht so viel Bodenhaftung wie auf trockenem Asphalt. Berücksichtigen Sie das beim Kurvenfahren und Bremsen, um nicht wegzurutschen. Bedenken Sie auch den längeren Bremsweg. - Schalten Sie vor Steigungen rechtzeitig herunter. Was ziehe ich an? Viele Unfälle passieren, weil E-Bikefahrer nicht rechtzeitig erkannt werden. Daher ist es sinnvoll, helle und auffällige Kleidung zu tragen. Achten Sie darauf, dass Sie keine weite Kleidung tragen, mit der man an der Kette, am Lenker, an den Pedalen oder in den Rädern hängenbleiben kann. Es sollte für Sie selbstverständlich sein, immer einen Helm zu tragen. Achten Sie darauf, dass Ihr Helm den Sicherheitsnormen SNELL und ANSI oder der neuen ECE-Norm entspricht. Tragen Sie zum Schutz Ihrer Augen eine Fahrradbrille. fAHrEn WARNUNG Das Fahrrad darf nur auf den Rädern ste- hend zum Transport auf entsprechenden Ladeächen befestigt werden (PKW, sonstige Transport- Kfz, Dach- oder Heckträger, Anhänger). Achten Sie vor dem Transport Ihres Fahr- rades unbedingt darauf, dass alle Teile, die sich beim Transport lösen können entfernt werden. Transport mit Kfz. WARNUNG - Keine sperrigen Lasten transportieren. - Beleuchtung nicht verdecken. - Keine Personen mitnehmen. - Keinen Anhänger ankuppeln. Durch die Mitnahme von Lasten in jeder Form ändert sich das Fahrverhalten. Je größer die Last, desto kritischer wird dieser Zustand. Grundsätzlich sollen Lasten (Ein- kaufstaschen etc.) nicht am Lenker, sondern auf dem dafür vorgesehenen Gepäckträger transportiert werden. Zulässige Gesamtbelastung des Fahrrades beachten. Max. 130 kg Mitnahme von Lasten Sichern Sie Ihr Fahrrad mit einem zusätz- lichen Seilschloss gegen Diebstahl, und schließen Sie es nur an festen Einrichtungen wie z.B. Laternen oder Zäune an. Das Seilschloss sollte den Rahmen und das Hinterrad sichern. Achten Sie darauf, dass das Schloss eng um das Fahrrad und die feste Einrichtung schließt. Akku absperren oder besser abnehmen. Diebstahlsicherung31 ZENITH Ultra

ZENITH Ultra PFLEGE Fahrzeugpege / Pegemittel HINWEIS Regelmäßige und sachkundige Pege dient der Werterhaltung des Fahrrades und ist eine der Voraussetzungen für die Aner- kennung von Gewährleistungsansprüchen. Korrosion durch Pegemangel oder durch Winterbetrieb unterliegen nicht der Ge- währleistung. ACHTUNG Gummi- und Kunststoffteile dürfen nicht durch aggressive oder eindringende Reinigungs- und Lösungsmittel beschä- digt werden. WARNUNG Nach dem Reinigen bzw. vor Fahrtbe- ginn immer eine Bremsprobe durch- führen! ACHTUNG Keine Dampf- oder Hochdruckstrahlge- räte verwenden! Der hohe Wasserdruck kann zu Beschä- digungen an Lagerstellen Dichtungen, Akku und an der gesamten Elektrik führen. PFLEGE Fahrzeugpege / Pegemittel Pegemittel Das Fahrrad sollte bei Bedarf mit handels- üblichen Konservierungs- und Pegemitteln gepegt werden. - Korrosionsgefährdete Teile vorsorglich und vor allem im Winter regelmäßig mit Konservierungs- und Pegemitteln behandeln. ACHTUNG Für Kunststoffteilen keine silikonhal- tigen Pegemittel und Lackpoliermittel verwenden. - Rahmen und Alu-Teile nach längeren Fahrten gründlich reinigen und mit einem handelsüblichen Korrosionsschutzmittel konservieren. Winterbetrieb und Korrosionsschutz HINWEIS Im Interesse des Umweltschutzes bitten wir Sie, Pegemittel sparsam anzuwenden und nur solche zu gebrauchen, die als umwelt- freundlich gekennzeichnet sind. Wird das Fahrrad in den Wintermonaten benutzt, können durch Streusalze beträcht- liche Schäden auftreten. ACHTUNG Kein warmes Wasser verwenden – ver- stärkte Salzeinwirkung. - Fahrrad nach Fahrtende sofort mit kaltem Wasser reinigen. - Fahrrad gut trocknen. - Korrosionsgefährdete Teile vor dem Betrieb mit Korrosionsschutzmitteln auf Wachsbasis behandeln und dies ggf. mehrmals wiederholen. Lackschäden ausbessern Kleine Lackschäden sofort mit einem Lack- stift ausbessern. Säubern - Zum Waschen ausschließlich einen weichen Schwamm und klares Wasser verwenden. - Nur mit weichem Tuch oder Leder nach- polieren! - Staub und Schmutz nicht mit trockenem Lappen abwischen (Kratzer im Lack und an den Verkleidungen).33 ZENITH Ultra

ZENITH Ultra PFLEGE Entsorgung HINWEIS Ab dem Zeitpunkt der Umsetzung der eu- ropäischen Richtlinie 2002/96/EU in nati- onales Recht gilt fol- gendes: Elektrische und elek- tronische Geräte dür- fen nicht mit dem Hausmüll entsorgt wer- den. Der Verbraucher ist gesetzlich verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür ein- gerichteten, öffentlichen Sammelstellen oder an den Fachhändler zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, weist auf diese Bestimmung hin: Mit der Wiederverwertung, der stofichen Verwertung oder anderer Formen der Ver- wertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. In Deutschland gelten oben genannte Ent- sorgungsregeln, laut Batterieverordnung, für Batterien und Akkus entsprechend. Akkus unterliegen der Entsorgungspicht, sie enthalten giftige Schwermetalle und unterliegen deshalb der Sondermüllbe- handlung. Der Fachhändler übernimmt die Entsorgung. Ladegerät Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvor- schriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Informationen erhalten Sie bei Ihrer Kom- munalbehörde oder dem Fachhändler. Wenn das Gebrauchsende erreicht ist, machen Sie das ausgediente Gerät un- brauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Übrige Komponenten Entsorgen Sie die Komponenten entspre- chend der in Ihrem Land geltenden Um- weltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehör- de oder an den Fachhändler. Lithium-Ionen (Li-Ion) Lithium-Ionen (Li-Ion) Reifenpege Wenn das Fahrrad über einen längeren Zeitraum nicht benutzt wird, empehlt es sich, das Fahrrad so abzustellen, dass die Reifen unbelastet sind. Fahrrad bzw. Bereifung nicht über einen längeren Zeitraum in zu warmen Räumen – wie Heizungskeller – aufbewahren. ACHTUNG Die Reifenprolstärke darf 1 mm nicht unterschreiten. Das Befahren von Randsteinen, scharf- kantigen Hindernissen, Bodenvertie- fungen, Schlaglöchern usw., kann Schä- den an der Felge (Speichenbruch) bzw. am Reifen (Leinwandriss) verursachen, wobei ein zu niedriger Reifendruck dafür ursächlich sein kann. Ein Gewährleistungsanspruch besteht dafür nicht. PFLEGE Technische Änderungen, Zubehör und Ersatzteile ACHTUNG In Ihrem eigenen Interesse empfehlen wir, für Colag Fahrzeuge nur ausdrücklich freigegebenes Colag- Zubehör und Origi- nal Colag- Ersatzteile zu verwenden. Für dieses Zubehör und diese Teile wurden Sicherheit, Eignung und Zuverlässigkeit speziell für das Colag Fahrzeug geprüft. Für anderes Zubehör und Teile können wir dies - auch wenn im Einzelfall eine Ab- nahme durch einen amtlich anerkannten Techn. Prüf- und Überwachungsverein oder eine behördliche Genehmigung vorliegen sollte - trotz laufender Markt- beobachtung nicht beurteilen und auch nicht haften. Freigegebenes Zubehör und Original Er- satzteile erhalten Sie beim Fachhändler. Dort wird auch die Montage fachgerecht durchgeführt. Technische Änderungen am Fahrzeug können zum Erlöschen der EG- Betriebs- erlaubnis führen. Sollen technische Änderungen vorge- nommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am Fahrzeug entstehen, die Verkehrs- und Betriebssicherheit erhal- ten bleiben und die Änderungen zulässig sind. Der Fachhändler führt diese Arbeiten gewissenhaft aus. Vor dem Kauf von Zubehör und vor allen technische Änderungen sollte stets eine Beratung durch den Fachhändler erfolgen.35 ZENITH Ultra

ZENITH UltraWARTUNG WARNUNG Sicherheitsgründe verbieten es über einen eng begrenzten Rahmen hinaus, Reparaturen und Einstellarbeiten selb- ständig vorzunehmen. Durch unsach- gemäßes Arbeiten an sicherheitsbezo- genen Teilen gefährdet man sich und andere Verkehrsteilnehmer. Dies gilt insbesondere für Arbeiten an: Lenkung, Bremsanlage und Beleuch- tung. ACHTUNG Vor allen Arbeiten an der Elektrik ist die Steckverbindung vom Akku zu trennen, auch beim Auswechseln einer Glühlam- pe. Keine Eingriffe an der Elektronik vornehmen. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Jegliche Arbeiten an der Motoreinheit, dem Kabelstrang, dem Akku und dem Ladegerät bzw. deren Demontage führen zum Erlöschen der Gewährleistungs- ansprüche. Bitte beachten Sie folgendes: - Wartungsarbeiten während des Ge- währleistungszeitraumes und danach ausnahmslos durch einen von uns aner- kannten Fachhändler ausführen lassen. - Nur Original- Colag Bikes-Ersatzteile verwenden. Im Wartungsplan sind die verschiedenen Arbeiten beschrieben. H = von Fachhändler F = vom Fahrer / von der Fahrerin Wartung und Pege WARTUNG H = Wartung durch den Fachhändler F = Prüfung durch den Fahrer / die Fahrerin Auszuführende Arbeiten Vor Fahrt- antritt Monatlich Jährlich Bei Bedarf Alle Schrauben und Muttern, die für Fahrsicherheit und Funktion wichtig sind, auf Festsitz prüfen ggf. nachziehen. Achsmuttern - Lenkungslager - Lenker - Sattel - Sattelstütze - Bremsen - Tretkurbel F F H F

Kette reinigen und mit Kettenspray ölen. Hinterradspur prüfen ggf. einstellen. F H F

Lenkungslager prüfen. F F Lenkungslager prüfen, ggf. nachstellen. Bei Bedarf neu fetten und einstellen. H H Seilzüge prüfen. F Seilzüge prüfen und einstellen. H H Einstellung der Schaltung prüfen, ggf. nachstellen. F F

Seitenständer schmieren. F

Bremsanlage auf Funktion prüfen. F F Bremsanlage auf Funktion prüfen, ggf. nachstellen. H H Wartung und Pege37 ZENITH Ultra

ZENITH UltraWARTUNG H = Wartung durch den Fachhändler F = Prüfung durch den Fahrer / die Fahrerin Auszuführende Arbeiten Vor jeder Inbetrieb- nahme Monatlich Jährlich Bei Bedarf Bremsen Bei schlechter Bremswirkung Handbremshebel, Seilzug und Bremshebel auf ihren Zustand überprüfen, ggf. nachstellen. Gelenke und Lagerstellen nachölen. Geknickte oder geklemmte Seilzüge ersetzen. Verölte Beläge sind zu erneuern, auch geringste Verölung bedingt eine Verminderung der Bremswirkung.

Felgen und Speichen auf Seiten- und Höhenschlag prüfen. F F Felgen und Speichen auf Seiten- und Höhenschlag prüfen. Speichenspannung kontrollieren, gg. nachstellen. H H Reifenluftdruck regelmäßig prüfen. F F H

Reifenprolstärke prüfen. F H

Beleuchtungs- und Signalanlage einschließlich Scheinwerfer prüfen, ggf. einstellen. F H

Akku mit Ladegerät laden. F F Probefahrt vor und nach Arbeitsdurchführung zur allgemeinen Kontrolle von Be- triebs- und Verkehrssicherheit.

Wartung Pege Tretkurbeln Pedale WARTUNG

Überprüfen Sie regelmäßig, ob die Pedale (4) fest auf die Tretkurbeln geschraubt sind. Beachten Sie, dass die Pedale mit unter- schiedlichen Gewinden ausgestattet sind. Linkes Pedal mit Linksgewinde; es wird ent- gegen dem Uhrzeigerzinn festgeschraubt. Rechtes Pedal mit Rechtsgewinde; es wird mit dem Uhrzeigersinn festgeschraubt. Auf den Pedalen bendet sich in der Nähe der Schlüsseläche eine entsprechende Markierung: "L" für die linke Seite, "R" für die rechte Seite. Ziehen Sie die Pedale mit einem Gabel- schlüssel SW 15 nach. Nachziehen: - Schutzkappen (3) auf beiden Seiten mit einem Schraubendreher entfernen. - Schrauben auf beiden Seiten nachzie- hen. HINWEIS Falls sich die Tretkurbeln bereits gelockert haben, ist der Innenvierkant meistens ausgeschlagen. Die Tretkurbeln, ggf. die Achse müssen dann erneuert werden. Festsitzende Tretkurbel nur mit einem Kurbelabzieher demontieren, niemals mit Gewalt herunterklopfen. Beim Einbau müssen die Vierkantlagerä- chen von Kurbel und Achse vollkommen fettfrei sein. Die Tretkurbeln (1) können sich im Laufe der Zeit beim Fahren lockern. Prüfen Sie regelmäßig, ob die Tretkurbeln fest sitzen. Wenn Sie die Tretkurbeln kräftig seitwärts bewegen, darf kein Spiel zu spüren sein. Auch das Tretlager (2) darf kein Spiel haben und die Tretkurbeln müssen leicht drehbar sein, dann ist das Lager im ordnungsge- mäßen Zustand. Überprüfen Sie das Tret- lager regelmäßig. Bewegen Sie hierzu die Tretkurbeln seitwärts hin und her. Sollten Sie feststellen, dass die Tretkurbeln oder das Tretlager locker sind, wenden Sie sich bitte an den Fachhändler. Die Tretkurbeln sind mit max. 35 Nm fest- gezogen.

ZENITH Ultra Lenkungslager WARNUNG Inspektionsintervalle beachten. Bei längerem Fahren mit lockerem Len- kungslager (1) ist ein Bruch des Gabel- schaftrohres (2) nicht auszuschließen. Ein Sturz mit schwerwiegenden Verlet- zungen könnte die Folge sein. Prüfen: - Mit angezogenem Handbremshebel (3) das Fahrrad vor- und zurückbewegen. Ist ein Spiel im Lenkungslager (1) vorhan- den, muss nachgestellt werden. Ein strammer Sitz der Speichen (1) ist für den schlagfreien Lauf der Räder wichtig. Lose Speichen rechtzeitig nachziehen lassen. Gerissene und die der gerissenen Speiche gegenüberliegende Speiche müssen sofort ersetzt und das Laufrad komplett nachzen- triert, ggf. neu eingespeicht werden. Speichenbruch und eine Unwucht des Laufrades resultieren oft aus dem unsach- gemäßen Spannen der Speichen. ACHTUNG Das Austauschen, Spannen oder Nach- lassen von Speichen ist Sache des Fachhändlers. Speichen WARTUNG

HINWEIS Die Vordergabel (4) darf beim Lenkeinschlag nicht klemmen und muss leicht in beide Richtungen schwenken. ACHTUNG Einstellung durch den Fachhändler vor- nehmen lassen. WARTUNG Scheinwerfer Der Scheinwerfer (1) muss so nach vorn geneigt sein, dass die Mitte des Lichtkegels nach 5 m nur noch halb so hoch liegt, wie beim Austritt aus dem Scheinwerfer. In der Praxis bedeutet dies, dass nur eine Fahrbahnausleuchtung von höchstens 10 m erlaubt ist.. HINWEIS Der Scheinwerfer ist ohne auswechselbare Glühlampe (Diodenlicht) ausgestattet.

Rücklicht Das Rücklicht (1) ist mit zwei Batterien ausgestattet. WARNUNG Zu Ihrer eigenen Sicherheit sind ver- brauchte Batterien zu ersetzen, da sonst das Rücklicht nicht funktioniert. HINWEIS Das Rücklicht ist ohne auswechselbare Glühlampe (Diodenlicht) ausgestattet. - Zwei x 1,5V AA Mignon-Batterien (2) einsetzen und auf korrekte Polarität achten. - Der Einbau erfolgt in umgekehrter Rei- henfolge.

WARTUNG tECHniSCHE dAtEn Modell ZENITH Ultra Type E-Bike Allgemein Leergewicht je nach Ausstattung ca. 24,5 kg Zul. Gesamtgewicht max. 130 kg Zul. Bel. Gepäckträger max. 25 kg Maße (L x B x H) mm 1870 x 630 x 1210 Höchstgeschwindigkeit ca. 25 km/h Rahmen Aluminium Trekkingrahmen 28“ x 500mm, Damen und Herren Gabel RST VITA (VITA LO 700C) Federgabel, mit Lockout, 60 mm Federweg Reifen vorne und hinten Schwalbe Marathon Plus mit Pannenschutz 700C x 38C Felgen vorne und hinten 700C x 36H ALEXRIMS DC 19 Reifendruck vorne und hinten max. 3,5 bar Bremse, vorne TEKTRO hydraulische Scheibenbremse Bremse, hinten TEKTRO hydraulische Scheibenbremse Rücklicht öffnen43 ZENITH Ultra

ZENITH Ultra tECHniSCHE dAtEn tECHniSCHE dAtEn Modell ZENITH Ultra Antrieb Kettenradgarnitur vorne Pioneer 44 Zähne Kettenritzel hinten 16 Zähne Kette 1/2 x 3/32 114 Glieder mit Steckglied Tretantrieb Pedale Tretlager Kassettentretlager Schaltung SHIMANO Alne, 8 Gang Nabenschaltung mit SL-S5000 Schalthebel Elektrik Scheinwerfer Spanninga KENDO LED Rücklicht Spanninga LINEO LED mit eigener Spannungsversorgung über 2 x 1,5V AA Mignon-Batterien Anzeigen King Meter SW LC Display mit Anzeige zur Programmwahl und Restkapazitätsanzeige, Kilometerzähler, Tageskilometerzähler, Leistungsanzeige Modus 9 Modi mit Geschwindigkeitsbegrenzung ab ca. 25 Km/h erfolgt keine Motorunterstützung mehr Modell ZENITH Ultra Motor - Antriebseinheit 8-Fun - Bürstenloser Drehstrom – Vorderradmotor Nennspannung 36 Volt Nennleistung 250 W Modus Pedelec (Tretunterstützung) Akku SONY Lithium-Ionen Spannung 36 Volt Spitzenstrom 20 A Nennkapazität / Nennleistung 10,4 Ah / 374,4 Wh Gewicht ca. 3 kg Reichweite mit Motorbetrieb bei einem Gesamtge- wicht von ca. 100 kg, korrektem Luftdruck, ebener Fahrbahn,ohne kräftigen Gegenwind etc. ca. 30 km bis zu 80 km im Pedelecbetrieb Lebensdauer je nach Akku- Belastung / Akku- Be- handlung ca. 500 bis 1.000 Ladezyklen Ladegerät Netzspannung 100-230 V / 50-60 Hz, CE-Konform Ladespannung / Ladestrom 42 V / ca. 2,0 A Anzeige durch Leuchtdiode rot/grün Gewicht ca. 550 g Ladezeit bei leerem Akku ca. 5 Stunden/ bis 80% Akkukapazität ca. 2,5 Stunden45 ZENITH Ultra

ZENITH Ultra GEWÄHRLEISTUNG Gewährleistungsbedingungen Die Firma Colag AG erbringt im Rahmen ihrer gesetzlichen Gewährleistungsver- pichtungen im Falle eines auftretenden Mangels folgende Leistungen über den autorisierten Fachhändler (Verkäufer) an den Käufer:

1. Die Firma Colag AG beseitigt, über den

autorisierten Fachhändler (Verkäufer), in einem Zeitraum von 24 Monaten ab Übergabe des Fahrzeuges an den End- kunden, die auftretenden Mängel, die auf Material- oder Herstellungsfehler beru- hen, durch Reparatur oder Austausch des betroffenen Teiles gemäß den ge- setzlichen Gewährleistungsregelungen. Sie kann die verlangte Reparatur bzw. den Austausch des mangelbehafteten Teiles verweigern, wenn dies nur mit unverhältnismäßigen Kosten möglich ist. In diesem Fall kann die Firma Colag AG über den autorisierten Fachhändler (Verkäufer) den Mangel durch die jeweils andere Möglichkeit der Nacherfüllung beheben. Sind beide Arten der Nach- erfüllung nur mit unverhältnismäßigen Kosten möglich, kann die Firma Colag AG über den autorisierten Fachhändler (Verkäufer) die Nacherfüllung insgesamt verweigern. Dem Kunden stehen dann die gesetzlichen Ansprüche zu. Ersetzte Teile gehen in das Eigentum der Firma Colag AG über.

2. Durch den Einbau von Ersatzteilen im

Rahmen eines Gewährleistungsfalles wird die ab Lieferung des Fahrzeuges an den Kunden laufende Gewährleis- tungsfrist nicht verlängert.

3. Von der Gewährleistung unberührt

bleiben Abnutzungserscheinungen in Folge des normalen Gebrauches sowie Abnutzungen durch unsachgemäße Handhabung und unsachgemäßen Gebrauch. Oxydation und Korrosion werden aufgrund von Umwelteinüssen hervorgerufen und stellen ebenfalls keinen dem Gewährleistungsrecht un- terfallenden Mangel dar.

4. Der Käufer verliert seinen Gewähr-

leistungsanspruch bei: Manipulation des Fahrzeuges, Anbau einer anderen Auspuffanlage, Änderung der Getriebe-, Sekundärübersetzung und bei Anbau von Zubehör und Ersatzteilen, welche nicht von der Firma Colag AG freigege- ben wurden. Ebenfalls zu einem Verlust des Gewährleistungsanspruches führen Eingriffe durch eine nicht von der Firma Colag AG autorisierte Werkstatt, sowie die Nichteinhaltung der Wartungsinter- valle bei einem autorisierten Fachhänd- ler.

5. Bei Anzeige eines Gewährleistungsfal-

les hat der Käufer dem Verkäufer das ordnungsgemäß ausgefüllte Serviceheft vorzulegen.

6. Die folgende Tabelle gibt dem Käufer

einen Überblick über die durchschnitt- lichen Grenzen der jeweiligen Ver- schleißteile: GEWÄHRLEISTUNG Verschleißteileliste Verschleißteile Verschleißgrenzen Reifen, Schläuche, Felgen Je nach Fahrweise, Belastung und Luftdruck kann die Verschleißgrenze schon bei 500 km oder früher erreicht sein. Räder, Speichen, Naben Je nach Fahrweise, Belastung und Luftdruck kann die Verschleißgrenze schon bei 1000 km oder früher erreicht sein. Oxidation ist ein Pegemangel! Beleuchtung, Glühbirnen, Elektroanlage, Steuerelektronik Je nach Fahrbahnbeschaffenheit / Fahrbahnunebenheiten reduziert sich die Lebensdauer, dies kann bereits nach 500 km der Fall sein. Bremsbeläge, Bremsscheiben Je nach Fahrweise und Belastung können diese bei 500 km verschlissen sein. Wellendichtringe am Motor, Federgabel und den Rädern Je nach Fahrbahnbeschaffenheit und Pege ist ein Verschleiß ab 500 km möglich. Verschmutzung setzt die Lebensdauer herab. Kontrolle bei jeder Wartung. Nicht mit dem Hochdruckreiniger waschen! Radlager, Lenkungslager Je nach Fahrbahnbeschaffenheit und Pege ist ein Verschleiß ab 500 km möglich. Verschmutzung der Radnabe setzt die Lebensdauer herab. Kontrolle bei jeder Wartung. Nicht mit dem Hochdruckreiniger waschen! Kabel, Kabelverbindungen, Schalter Je nach Pege ab 500 km. Kontrolle bei jeder Wartung.47 ZENITH Ultra

ZENITH Ultra verschleißteileliste GEWÄHRLEISTUNG verschleißteile verschleißgrenzen Reinigung und Schmierung der Kette Nach allen 500 km und jeder Wäsche. Ritzel, Kettenräder, Kettenführungen Je nach Fahrbahnbeschaffenheit und Pege ist ein Verschleiß ab 500 km möglich. Nicht mit dem Hochdruckreiniger waschen! Kontrolle bei jeder Wartung. Akku, Sicherung Je nach Aussentemperatur ist mit einem Ausfall ab dem 6. Monat zu rechnen, bei Kurzstreckenbetrieb früher. Seilzüge, Bremsseile Je nach Einsatz und Pege ab dem 6. Monat. Freilaufzahnkranz Je nach Pege ab dem 6. Monat. Selbstsichernde Muttern, Splinte, verklebte Schraubverbindungen, Sicherungsbleche Bei jeder Wartung oder bei jedem Öffnen der Mutter oder der Sicherung. Schaltungskomponenten Je nach Fahrweise und Belastung können diese bei 500 km verschlissen sein. SERVICE Übergabe- Nachweis Rahmen-Nummer: Motor-Nummer: Schlüssel-Nummer: verkauft am: durch: Händlerstempel:49 ZENITH Ultra

ZENITH Ultra SERVICESERVICE Zum Schutz Ihres Eigentums bitten wir Sie, diesen Schein genau auszufüllen. Den Fahrradpass verwahren Sie gut in Ihrer Brieftasche. Sollte Ihr Fahrrad entwendet werden, so können Sie mit den Angaben des Fahrradpasses der Polizei ganz wesentlich beim Aufnden Ihres Eigentums helfen. Bitte denken Sie daran, das Fahrrad stets abgeschlossen abzustellen (Kabel- oder Bügelschloss an festen Gegenstand anschließen). Fahrradpass Art des Rades: Elektro- Fahrrad (Pedelec) Marke des Rades: ZENITH Rahmen- Nr.: ............................................. Farbe des Rahmens: ............................................. Bereifung: .............................................

Sicher aufbewahren. Fahrradpass51 ZENITH Ultra

ATTENZIONE Vor dem Laden muss der Akku mit dem Schalter (1) ausgeschaltet werden. In caso contrario, la batteria potrebbe danneggiarsi durante la ricarica.
