BEDIENUNGSANLEITUNG Rainbow SIMOGAS

GAS PLANCHA BARBECUE

MODEL RAINBOW

INSTRUCTION MANUAL

GASBETRIEBENES PLANCHA-GERÄT

MODELL RAINBOW

BEDIENUNGSANLEITUNG

APPARECCHIO PLANCHA A GAS

MODELLO RAINBOW

Abnehmbarer Plancha-Bräter aus Walzstahl, mit Kohlenstoff überzogen, 6mm stark, mit 5 cm hohem Rand. Elektronische Piezo-Zündung und mit Flüssigkeitsauffangbehälter.

1. VORSICHTSMAßNAHMEN VOR INBETRIEBNAHME....46
2. GARANTIEBESTIMMUNGEN .... 47
3. VERPACKUNGSENTNAHME ....47
   4.GERÄTEKENNZEICHNUNG 47
   5.ALLGEMEINE BESCHREIBUNG UND FUNKTION DES GERÄTS......47
   6.GERÄTEAUFBAU 47
   7.INBETRIEBNAHME 48
   GERÄT AN DIE GASFLASCHE ANSCHLIEßen 48
   VORSICHTSMAßNAHMEN BEIM ANSCHLIEßen DES GERÄTS AN DIE GASFLAS-
   CHE 48
   DAS GERÄT ZÜNDEN....49

8.REINIGUNG, AUFBEWAHRUNG UND WARTUNG ....50

VORSICHTSMAßNAHMEN VOR GEBRAUCH UND WARTUNG ....50

WARTUNG DES GASHAHNS....51

AUSTAUSCHBARE ERSATZTEILE 51

9.FEHLERBEHEBUNG....52

10.TECHNISCHE GERÄTEDATEN 53

MAße UND GEWICHT 55

1. BESTANDTEILE 56

12.KONFORMITÄTSERKLÄRUNG....58

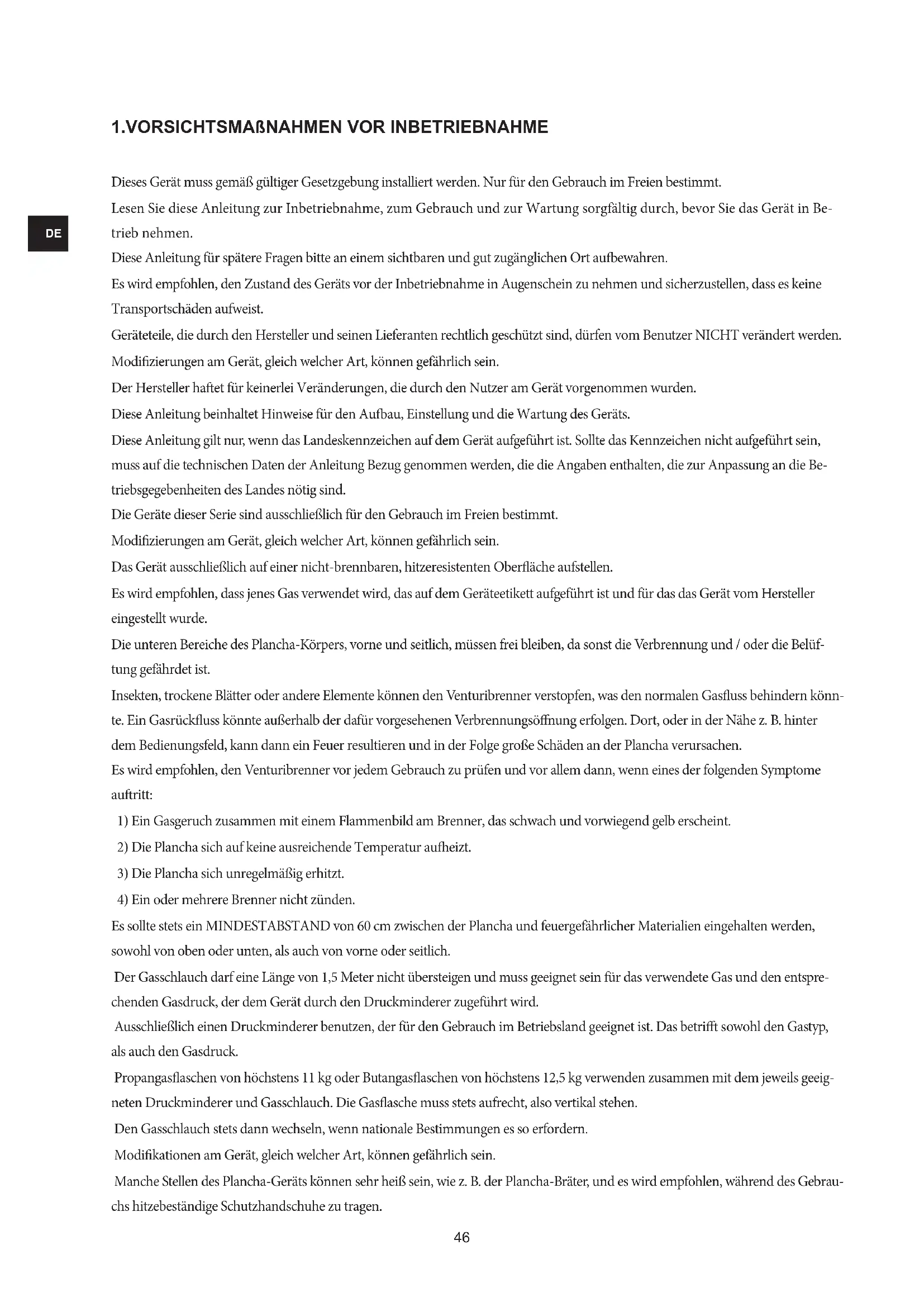

1. VORSICHTSMAßNAHMEN VOR INBETRIEBNAHME

Dieses Gerät muss gemäß gültiger Gesetzgebung installiert werden. Nur für den Gebrauch im Freien bestimmt.

Lesen Sie diese Anleitung zur Inbetriebnahme, zum Gebrauch und zur Wartung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Diese Anleitung für spätere Fragen bitte an einem sichtbaren und gut zugänglichen Ort aufbewahren.

Es wird empfohlen, den Zustand des Geräts vor der Inbetriebnahme in Augenschein zu nehmen und sicherzustellen, dass es keine Transportschäden aufweist.

Geräteteile, die durch den Hersteller und seinen Lieferanten rechtlich geschützt sind, dürfen vom Benutzer NICHT verändert werden.

Modifizierungen am Gerät, gleich welcher Art, können gefährlich sein.

Der Hersteller haftet für keinerlei Veränderungen, die durch den Nutzer am Gerät vorgenommen wurden.

Diese Anleitung beinhaltet Hinweise für den Aufbau, Einstellung und die Wartung des Geräts.

Diese Anleitung gilt nur, wenn das Landeskennzeichen auf dem Gerät aufgeführt ist. Sollte das Kennzeichen nicht aufgeführt sein, muss auf die technischen Daten der Anleitung Bezug genommen werden, die die Angaben enthalten, die zur Anpassung an die Betriebsgegebenheiten des Landes nötig sind.

Die Geräte dieser Serie sind ausschließlich für den Gebrauch im Freien bestimmt.

Modifizierungen am Gerät, gleich welcher Art, können gefährlich sein.

Das Gerät ausschließlich auf einer nicht-brennbaren, hitzeresistenten Oberfläche aufstellen.

Es wird empfohlen, dass jenes Gas verwendet wird, das auf dem Geräteetikett aufgeführt ist und für das das Gerät vom Hersteller eingestellt wurde.

Die unteren Bereiche des Plancha-Körpers, vorne und seitlich, müssen frei bleiben, da sonst die Verbrennung und / oder die Belüftung gefährdet ist.

Insekten, trockene Blätter oder andere Elemente können den Venturibrenner verstopfen, was den normalen Gasfluss behindern könnte. Ein Gasrückfluss könnte außerhalb der dafür vorgesehenen Verbrennungsöffnung erfolgen. Dort, oder in der Nähe z. B. hinter dem Bedienungsfeld, kann dann ein Feuer resultieren und in der Folge große Schäden an der Plancha verursachen.

Es wird empfohlen, den Venturibrenner vor jedem Gebrauch zu prüfen und vor allem dann, wenn eines der folgenden Symptome auftritt:

1) Ein Gasgeruch zusammen mit einem Flammenbild am Brenner, das schwach und vorwiegend gelb erscheint.
2) Die Plancha sich auf keine ausreichende Temperatur aufheizt.
3) Die Plancha sich unregelmäßig erhitzt.
4) Ein oder mehrere Brenner nicht zünden.

Es sollte stets ein MINDESTABSTAND von 60 cm zwischen der Plancha und feuergefährlicher Materialien eingehalten werden, sowohl von oben oder unten, als auch von vorne oder seitlich.

Der Gasschlauch darf eine Länge von 1,5 Meter nicht übersteigen und muss geeignet sein für das verwendete Gas und den entsprechenden Gasdruck, der dem Gerät durch den Druckminderer zugeführt wird.

Ausschließlich einen Druckminderer benutzen, der für den Gebrauch im Betriebsland geeignet ist. Das betrifft sowohl den Gastyp, als auch den Gasdruck.

Propangasflaschen von höchstens 11 kg oder Butangasflaschen von höchstens 12,5 kg verwenden zusammen mit dem jeweils geeigneten Druckminderer und Gasschlauch. Die Gasflasche muss stets aufrecht, also vertikal stehen.

Den Gasschlauch stets dann wechseln, wenn nationale Bestimmungen es so erfordern.

Modifikationen am Gerät, gleich welcher Art, können gefährlich sein.

Manche Stellen des Plancha-Geräts können sehr heiß sein, wie z. B. der Plancha-Bräter, und es wird empfohlen, während des Gebrauchs hitzebeständige Schutzhandschuhe zu tragen.

2. GARANTIEBESTIMMUNGEN

Dieses Gerät hat ab Kaufdatum 2 Jahre Herstellergarantie. Von der Garantie ausgeschlossen sind diese Fälle:

• Es sind 3 Jahre seit der Plancha-Herstellung vergangen.
• Bei Schäden, die bei normalem Gebrauch in diesem Zeitraum als Verschleiß entstehen.
• Bei Schäden gleich welcher Art, die durch den unrechtsmäßigen Gebrauch des Gerätes oder durch das Nichtbeachten der Bedienungsanleitung verursacht werden.
• Beim Eingriff in die Garantieausschlussbestimmungen.
• Allgemein jeglicher Schaden, der nicht auf einen Herstellungsfehler zurückzuführen ist.
• Der Hersteller ist nicht verantwortlich für die Funktionsfähigkeit des Geräts, wenn der Benutzer die Bedienungsanleitung und Empfehlungen zum Gebrauch außer Acht lässt.
• Der Hersteller ist nicht haftbar für Schäden, die bei inkorrektem, also falschem, Betrieb des Geräts entstehen.

3. VERPACKUNGSENTNAHME

Das Gerät muss sorgfältig ausgepackt werden, um es nicht zu beschädigen: Nehmen Sie es aus dem Karton heraus und untersuchen Sie es auf etwaige, durch den Transport entstandene, Schäden. Stellen Sie sicher, dass alle Teile vollständig sind. Für den Fall, dass etwas ungewöhnlich oder beschädigt erscheint, gleich welcher Art, empfehlen wir, vor der Installierung Ihren Verkäufer zu kontaktieren.

4.GERÄTEKENNZEICHNUNG

Gerät: Gasbetriebenes Plancha-Gerät

MODELL: RAINBOW

5.ALLGEMEINE BESCHREIBUNG UND FUNKTION DES GERÄTS

Gasbetriebene Plancha-Geräte sind dafür bestimmt, Lebensmittel auf dem Plancha-Bräter zu garen. Sie sind mit Brennern ausgestattet, die für eine Standardverbrennung sorgen, was wiederum den Plancha-Bräter erhitzt.

Vorne am Bedienungsfeld sind Drehknöpfe, die die Gasdurchflussmenge zu den Brennern regeln.

Die Gaszufuhr selbst ist hinten am Gerätekörper. Plancha-Geräte funktionieren, indem sich der Plancha-Bräter durch das Feuer erhitzt, das durch die eingestellte Verbrennung von Gas in den Brennern entsteht.

6.GERÄTEAUFBAU

Das Plancha-Gerät wird ab Werk montiert geliefert bis auf die Teile, die gemäß folgender Abbildung zu montieren sind:

1. Die Standfüße eben unten am Plancha-Gerät eindrehen und mit den Muttern befestigen.

GERÄT AN DIE GASFLASCHE ANSCHLIEßen

VORSICHTSMAßNAHMEN BEIM ANSCHLIEßen DES GERÄTS AN DIE GASFLASCHE

Dieses Gerät wird betrieben durch Leichtpetroleumflüssiggas (LPG) (Gasflasche).

Die Gasflasche immer aufrecht, also vertikal anschließen, transportieren und aufbewahren.

Sicherstellen, dass das Gas an der Flasche abgedreht ist.

Sicherstellen, dass alle Drehknöpfe am Plancha-Gerät auf Aus stehen.

Befestigen Sie den Druckminderer am Gasschlauch, und diesen dann am dafür bestimmten Gewinde an der Gaseinlass des Geräts. Achten Sie darauf, dass der Gasschlauch nicht verdreht oder gespannt ist.

Den Gasschlauch auswechseln, wenn es die nationalen Bestimmungen so erfordern.

Der Gasschlauch darf eine Länge von 1,5 Meter nicht übersteigen und muss geeignet sein für das verwendete Gas und den entsprechenden Gasdruck, der durch den Druckminderer zugeführt wird.

Der Druckminderer muss dem Plancha-Gerät Gas mit einem Druck von 28/30 mbar (bei Butangas) und mit 37 mbar (bei Propangas) zuführen, in folgenden Anwendungsländern: BE, ES, FR, IE, IT, PT, GB, CH.

Der Druckminderer muss dem Plancha-Gerät Propan- oder Butangas mit einem Druck von 50 mbar zuführen in diesen Anwendungsländern: DE, AT, CH.

Die Gasflasche fern jeglicher Hitzequelle auswechseln.

Auf Gaslecks prüfen, indem Sie mit einem Pinsel eine Seifenlauge auf alle Gasverbindungen des Gasschlauchs mit dem Druckminderer und der Gasflasche auftragen. Sollte Gas lecken, unterbrechen Sie die Gaszufuhr.

Dieses Gerät muss fern von feuergefährlichen Materialien gehalten werden.

Das Plancha-Gerät auf einer hitzebeständigen und nicht brennbaren Oberfläche aufstellen.

Vor Inbetriebnahme des Plancha-Geräts ist es nötig, sich mit dem Bedienungsfeld und den Drehknöpfen wie folgt vertraut zu machen:

Nun kann das Gerät wie folgt in Betrieb genommen werden:

1. Die Gaszufuhr öffnen.

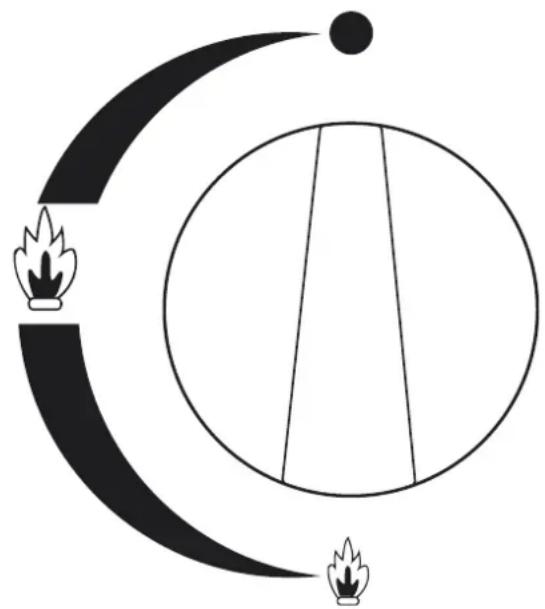

2. Zünden:

2.1. Den Drehknopf eindrücken und auf die große Flamme stellen.
2.2. Den Piezo-Zündknopf drücken.
2.3. Den Knopf einige Sekunden eingedrückt halten.
2.4. Die Brennerflamme regulieren, indem Sie den Drehknopf zwischen die große und kleine Flamme stellen.

1. WARNUNG: Um das Gerät AUSZUSTELLEN genügt es, den Drehknopf auf die Position Aus zu stellen.

2. Um größtmögliche Sicherheit zu gewährleisten, drehen Sie nach Gebrauch die Gaszufuhr an der Flasche ab.

Gerät während des Gebrauchs nicht bewegen.

8. REINIGUNG, AUFBEWAHRUNG UND WARTUNG

VORSICHTSMAßNAHMEN VOR GEBRAUCH UND WARTUNG

• Um Instandhaltungsarbeiten, Reinigung oder Reparaturen auszuführen, muss das Gas abgedreht sein.
• Abänderung, Entfernung oder mangelnde Wartung irgend eines Teiles des Gerätes erhöht das Unfallrisiko. Regelmäßige Kontrollen sind empfehlenswert.
• Bei Benutzung des Gerätes nach einer Abänderung oder Beseitigung eines seiner Komponenten ohne die vorherige ausdrückliche Genehmigung des Fabrikanten, ebenso wie nach mangelnder Wartung derselben, kommt der Fabrikant nicht für den dadurch entstandenen Schaden auf.
• Geräteteile, die durch den Hersteller und seinen Lieferanten rechtlich geschützt sind, dürfen vom Benutzer NICHT verändert werden.

Eine sorgfältige Reinigung nach jeder Benutzung garantiert die einwandfreie Funktionsfähigkeit und verlängert die Lebensdauer des Geräts. Es ist grundsätzlich wichtig, ordnungsgemäß mit dem Plancha-Geräts und Zubehör umzugehen. Bei der Fabrikation wurde auf die Verwendung bester Materialien geachtet, die achtsam mit gängigen Reinigungsmitteln behandelt werden können.

Es gibt zwei Reinigungsarten: Eine teilweise bzw. tägliche Reinigung oder eine vollständige bzw. wöchentliche. In der Regel wird dafür kein Scheuermittel benutzt, da es auf dem Markt eine große Anzahl von Produkten gibt, die Fett und andere organische Bestandteile lösen, ohne das Gerät zu beschädigen. NIEMALS MIT HOCHDRUCK REINIGEN. Die Plancha-Bräter sind so entworfen, dass sie leicht auseinander zu nehmen und deshalb leicht zugänglich für Wartungs- und Reinigungsarbeiten sind.

BRENNER

Wenigstens einmal pro Woche sollte der Bräter abgenommen werden. Unter dem Plancha-Bräter befinden sich die Brenner. Die Brenner können oben abgebürstet werden, um eventuelle Rückstände zu beseitigen, die die Gasaustrittslöcher verschließen könnten. Nachdem Sie sich davon überzeugt haben, dass die Brenner korrekt gereinigt wurden, kann anschließend der Plancha-Bräter wieder in seine Ausgangsposition montiert werden.

Achten Sie außerdem darauf, dass die Luftzufuhr- und Gasaustrittsöffnungen des Venturibrenners in einwandfreiem Zustand sind. Oberflächlich reinigen.

OBERFLÄCHEN AUS EDELSTAHL

Die Plancha-Geräte sind aus Edelstahl hergestellt; ein Material herausragender Qualität und Langlebigkeit. Bei laufender Reinigung der Edelstahlbestandteile mit einem sachgemäßem Reinigungsmittel behalten sie ihren perfekten Zustand bei.

PLANCHA-BRÄTER

Es ist wichtig, dass die Oberfläche des Plancha-Bräters stets frei von festen Rückständen ist, selbst während des Gebrauchs. Dazu sollte diese mit einem Fett bedeckt gehalten werden, das Zimmertemperatur hat (Pflanzen- oder Saatöl, Butter, usw.). Besagte Überreste können leicht in den Flüssigkeitsauffangbehälter geschoben werden, sodass die Plancha stets in einwandfreiem Zustand benutzt wird. Abschließend, und wenn das Gerät ausreichend erkaltet ist, zum Schutz eine Schicht Öl auftragen, die gleichzeitig vor Rost schützt. Dazu eignet sich ein mit Öl benetztes Haushaltstuch.

Mindestens einmal pro Woche den Plancha-Bräter und Flüssigkeitsauffangbehälter mit einem nicht scheuernden, fettlösenden Reinigungsmittel reinigen.

Angenommen der Brenner funktioniert nach der Reinigung schlecht (gelbe Flamme oder eine übertrieben hohe) müssen die Gasdüsen und -mechanismen geprüft werden. Wenn die Anzeichen danach noch auftreten, muss das Plancha-Gerät demon-tiert werden, da eventuelle Überreste in die Verbrennungskammern gelangt sein können. Es empfiehlt sich, diese Arbeit von einem Fachmann ausführen zu lassen.

Wenn das Plancha-Gerät außer Gebrauch ist, die Gaszufuhr unterbrechen. Um das Gerät Innen zu lagern, den Druckminderer von der Gasflasche abschrauben. Das Gerät kann dann sachgemäß Innen und die Gasflasche im Freien unter guter Belüftung gelagert werden. Wenn die Verbindung zwischen Gasflasche und Plancha-Gerät nicht unterbrochen wird, muss beides, Gerät und Gasflasche, zusammen im Freien unter guter Belüftung gelagert werden.

Gasflaschen müssen generell Draußen im Freien an einem gut belüfteten Ort fern von Kindern gelagert werden.

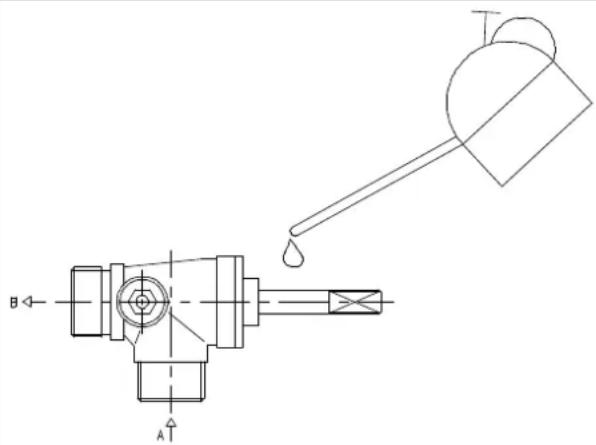

WARTUNG DES GASHAHNS

A: Gaseinlass Richtung Drehknopf.

B: Gasauslass Richtung Injektor.

Lässt sich der Gashahn nur schwer bedienen, muss er geschmiert werden.

1. Dazu muss der betroffene Gashahn freigelegt werden, indem Sie den entsprechenden Drehknopf ziehen.
2. Das Rohrstück mithilfe eines Lappen und Fettlöser reinigen.
3. Mit Schmierfett einfetten. Achtung: DEN GASDURCHLASS NICHT BEHINDERN.
4. Den Gashahn mehrmals hin und her drehen.
5. Die Reinigung wiederholen und erneut schmieren.
6. Die Teile wieder zusammenfügen.

AUSTAUSCHBARE ERSATZTEILE

das Thermoelement und das Sicherheitsventil sind Teile, die aufgrund von Verschleiß möglicherweise ersetzt werden müssen. Der Austausch muss durch einer Fachkraft erfolgen.

9. FEHLERBEHEBUNG

Hier einige Hinweise dazu, wie Sie häufige, leichte Fehler einfach und schnell selbst beheben können:

• Die Brenner zünden nicht:

Höchstwahrscheinlich ist die Gaszufuhr zu gering.

Nachdem Sie sich davon überzeugt haben, dass die Gaszufuhr eigentlich möglich sein sollte, drehen Sie die Gaszufuhr ab. Tauschen Sie die Gasflasche aus.

- Beim Zünden des Brenners sind gelbliche Flammen oder schwarze Gase sichtbar:

Der Venturibrenner ist möglicherweise verstopft, also reinigen Sie und sollte das Problem weiter bestehen, wenden Sie sich an einen technischen Fachdienst.

- Beim Lösen des Drucks auf den längs gestellten Drehknopf länger als etwa 15 Sekunden, geht der Brenner aus:

Das Thermoelement ist defekt. Wenden Sie sich an den technischen Fachdienst.

WARHINWEIS

Der Hersteller haftet nicht für Modifizierungen, die am Gerät vorgenommen wurden. Der Hersteller ist nicht verantwortlich für Schäden, die aus einer falschen Bedienung des Geräts hervorgehen. Der Hersteller haftet bei Nichtbeachtung der vorliegenden Gebrauchsanweisung nicht für die Funktionsfähigkeit und die Qualität des Geräts.

Im Zweifelsfall gilt die Ausgangssprache Spanisch.

10. TECHNISCHE GERÄTEDATEN

Technische Gerätedaten bei Auslieferung nach: BE, ES, FR, IE, IT, PT, GB, CH

Simogas

MODELL RAINBOW

NOMINALVERBRAUCH (s/Hs) 6,6 kW (472 g/h)

Bestimmungsländer:

G 30 (Butan) mit 28-30 mbar

G 31 (Propan) mit 37 mbar

Injektordurchmesser 0,90mm

Ausschließlich für den Gebrauch im Freien bestimmt.

Bedienungsanleitung vor Gebrauch lesen.

VORSICHT:

Einige frei zugängliche Teile können sehr heiß sein.

Halten Sie Kinder fern.

Simogas S.L.

Unterwiesene Behörde Nr. 0370

Zertifi ziert in 2014

Identifi kationsnr. 0370 CP1767

Simogas

MODELL RAINBOW

NOMINALVERBRAUCH (s/Hs) 6,8 kW (486 g/h)

Bestimmungsländer: DE, AT, CH

CAT.: I3B/P

G 30 (Butan) mit 50 mbar

G 31 (Propan) mit 50 mbar

Injektordurchmesser 0,80mm

Ausschließlich für den Gebrauch im Freien bestimmt.

Bedienungsanleitung vor Gebrauch lesen.

VORSICHT:

Einige frei zugängliche Teile können sehr heiß sein.

Halten Sie Kinder fern.

Simogas S.L.

Unterwiesene Behörde Nr. 0370

Zertifi zierungsjahr 2014

Identifi kationsnummer 0370 CP1767

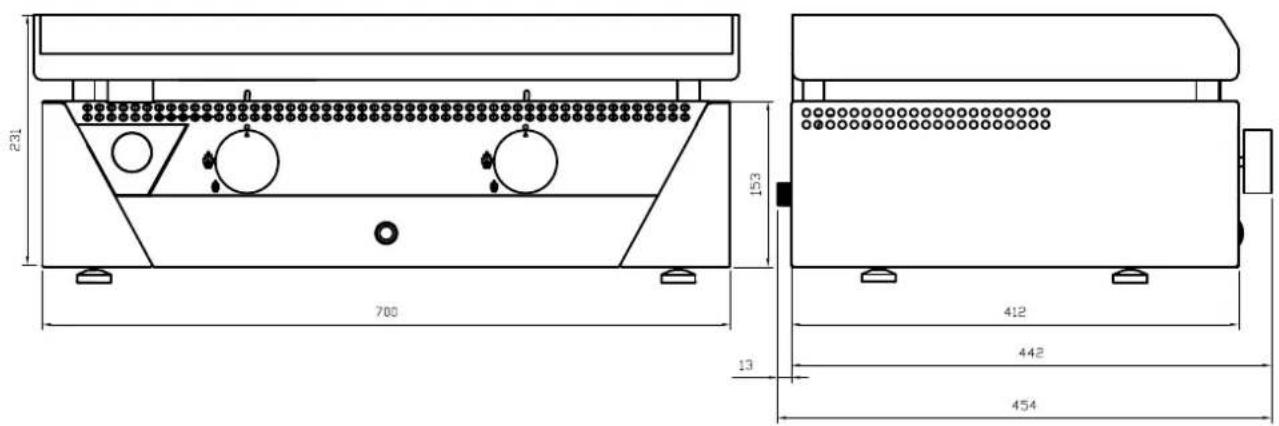

MAße UND GEWICHT

GEWICHT 20,5kg

MAße 700x454x235x231

231 700 153 412 442 13 454

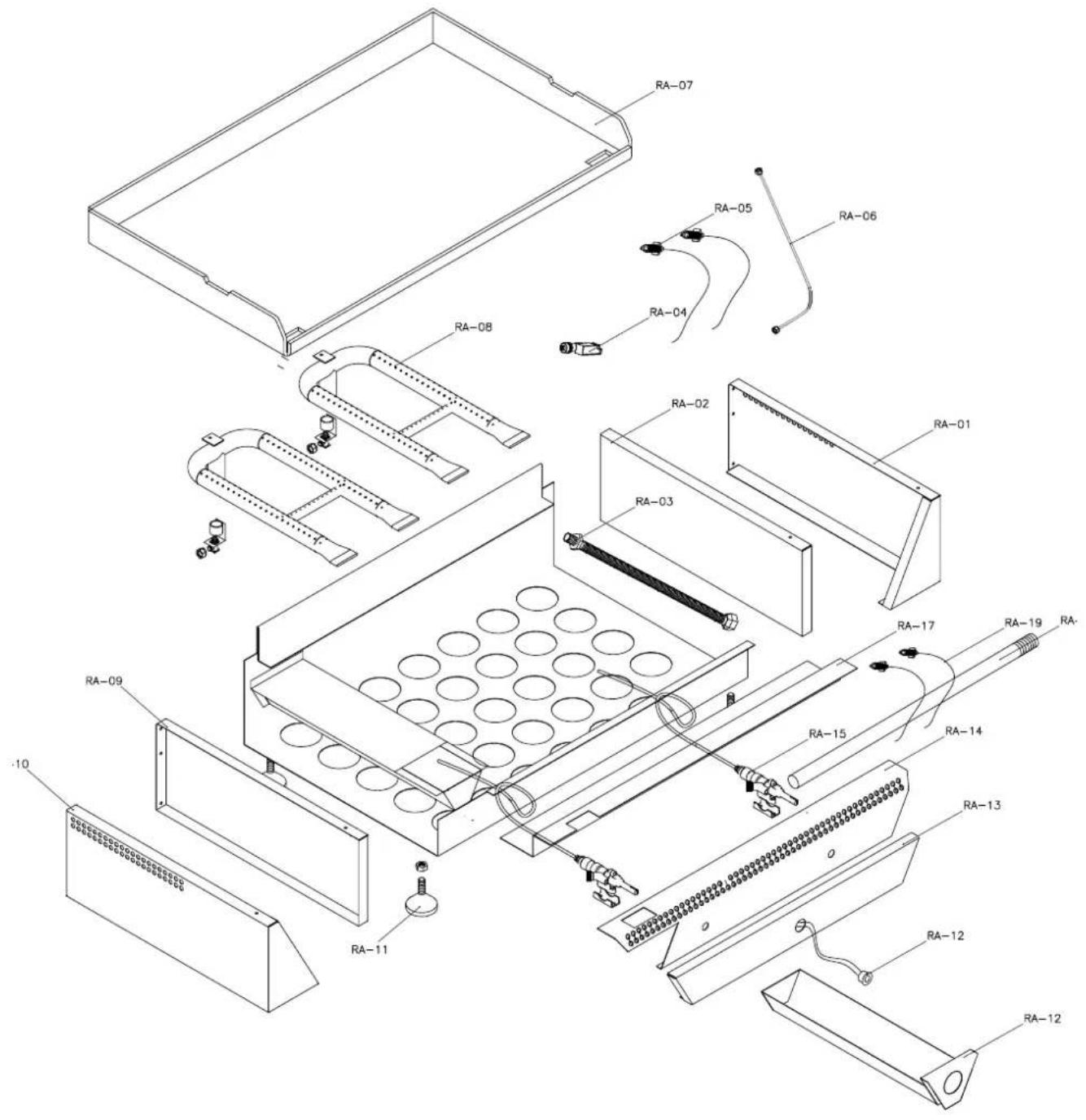

11. BESTANDTEILE

TEILELISTE UND REFERENZNUMMERN.

Nachfolgend die Hauptbestandteile des Plancha-Geräts sowie die Referenznummern, die auf dem Diagramm im Anhang IV dargestellt sind.

Teile nach Modell:

Mod RAINBOW
RAINBOW.01 RECHTE SEITE
RAINBOW.02 RECHTE INNENSEITE
RAINBOW.03 GASEINLASS
RAINBOW.04 PIEZO-ZÜNDUNG
RAINBOW.05 ZÜNDKABEL
RAINBOW.06 GASSCHLAUCH
RAINBOW.07 PLANCHA-BRÄTER
RAINBOW.08 BRENNER
RAINBOW.09 LINKE INNENSEITE
RAINBOW.10 LINKE SEITE
RAINBOW.11 DREHFÜße
RAINBOW.12 FLÜSSIGKEITSAUFFANGBEHÄLTER
RAINBOW.13 FARBIGES BEDIENUNGSFELD
RAINBOW.14 EDELSTAHLFRONT
RAINBOW.15 VENTIL
RAINBOW.16 GASROHR
RAINBOW.17 EDELSTAHLSCHUTZ
RAINBOW.18 DREHKNOPF
RAINBOW.19 THERMOELEMENT

12.KONFORMITÄTSERKLÄRUNG

Der Unterzeichner:

Hersteller: Simogas S.L.

erklärt eigenverantwortlich, dass das Produkt:

Bezeichnung: GASPLANCHA-GERÄTE FÜR DEN GEBRAUCH IM FREIEN

Marke: SIMOGAS

Reihe: RAINBOW

Modell: RAINBOW

Das hier bezeichnete Produkt entspricht dem Modell beschrieben im Sicherheitszertifikat CE Nr. 370 CP1767, ausgestellt auf LGAI Technological Center, S. A., unterrichtete Behörde Nr. 0370, und entspricht den grundsätzlichen Anforderungen der EG-Richtlinie für Gasgeräte.

Diese Erklärung dient der Erfüllung der EG-Richtlinie 2009/142/CE.

Gezeichnet am 14.11.2014

Unterschrift des Zeichnungsberechtigten
