BESTIMMUNGSGEMÄSSE VERWENDUNG

- Bei diesem Gerät handelt es sich um eine 2-Kanal-DJ-Controller, mit dem sich Audiosignale regeln und mischen lassen. Das Gerät wird dabei mit einem Computer oder Tablet und einer Audioendstufe bzw. aktiven Lautsprechern verbunden. - Wird das Gerät anders verwendet, als in dieser Bedienungsanleitung beschrieben, kann dieses zu Schäden am Produkt führen und der Ge- währleistungsanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. - Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt. WARTUNG - Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnut- zung von Verschleißteilen, wie Dreh- und Schiebereglern. - Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist , so ist das Gerät außer Betrieb zu setzten und gegen unbeabsichtig- ten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen! - Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.DEUTSCH

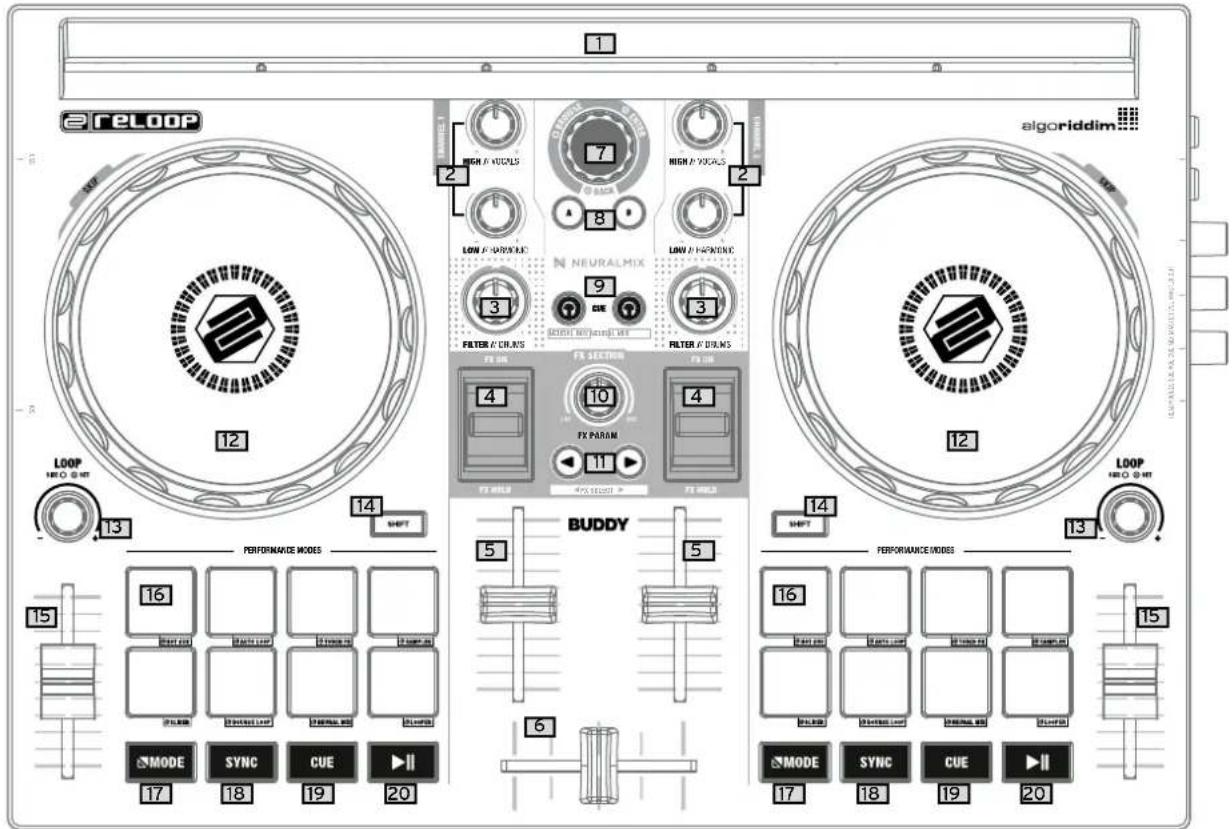

BEDIENOBERFLÄCHE RECHTE SEITENANSICHT LINKE SEITENANSICHT BEZEICHNUNGEN

4. Effekt-Kippschalter

9. Kopfhörer-Cue-Tasten

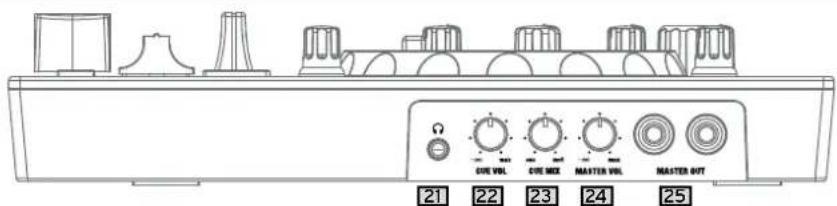

21. Kopfhörer-Ausgang (3,5 mm Klinke)

22. Kopfhörer/Cue-Lautstärke-Regler

23. Kopfhörer/Cue-Mix-Regler

24. Master-Lautstärke-Regler

25. Master-Ausgang (Cinch)

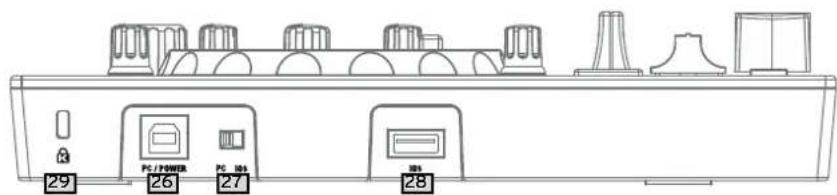

26. USB-B-PC/Power-Port

27. USB-Quellenauswahl-Schalter

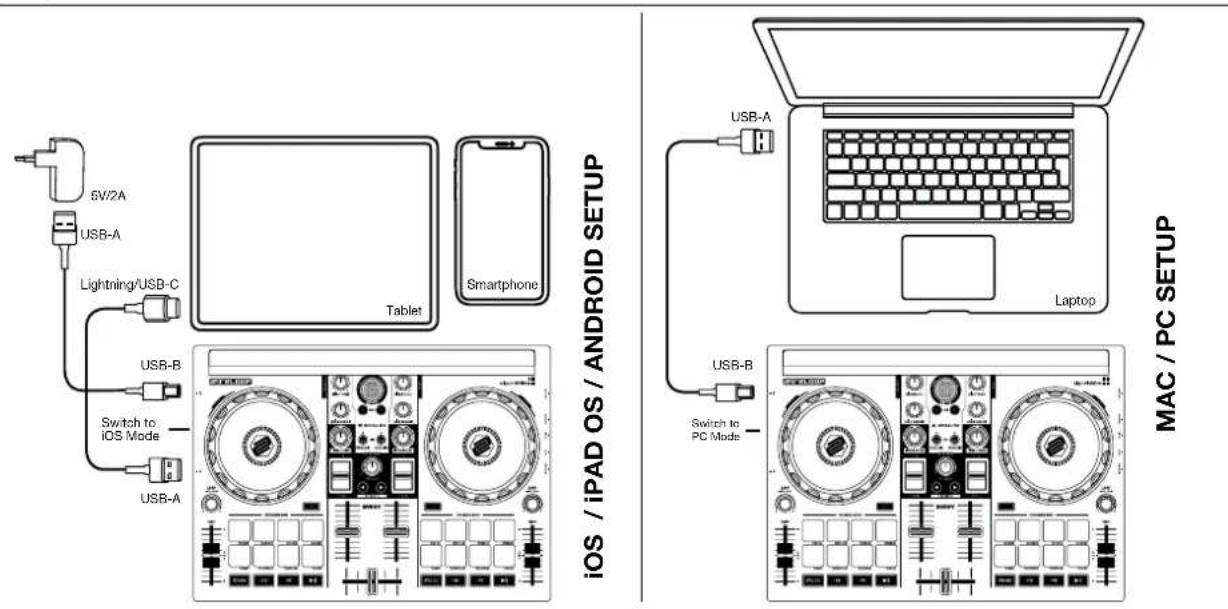

MASTER-AUSGANG Verbinden Sie Ihre Hauptanlage (z.B. aktive Lautsprecher) mit dem Master-Ausgang (Cinch) -25-. KOPFHÖRER-AUSGANG Verbinden Sie Ihren Kopfhörer mit dem Kopfhörer-Ausgang -23-. USB-VERBINDUNG Möchten Sie Ihren Reloop Buddy mit einem Computer verwenden, verbinden Sie diesen mit dem USB-B-PC/Power-Port -26- und stellen Sie den USB-Quellenauswahl-Schalter -27- auf die Position PC. Wenn Sie ein iOS/iPadOS/Android Gerät verwenden möchten, verbinden Sie dieses mit dem USB-A-iOS-Port -28- und wählen sie iOS über den USB-Quellenauswahl-Schalter -27- aus.

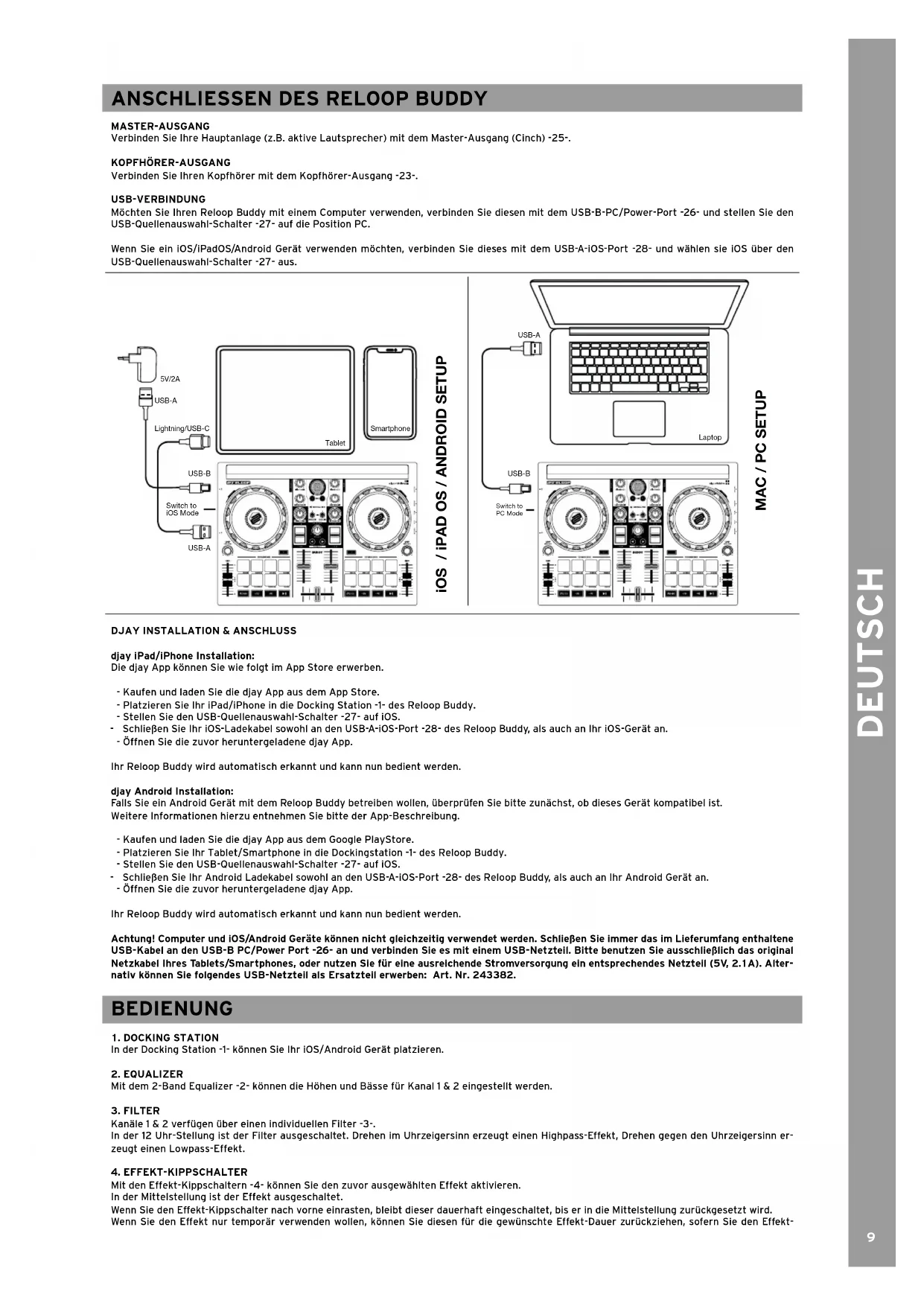

DJAY INSTALLATION & ANSCHLUSS

djay iPad/iPhone Installation: Die djay App können Sie wie folgt im App Store erwerben. - Kaufen und laden Sie die djay App aus dem App Store. - Platzieren Sie Ihr iPad/iPhone in die Docking Station -1- des Reloop Buddy. - Stellen Sie den USB-Quellenauswahl-Schalter -27- auf iOS. - Schließen Sie Ihr iOS-Ladekabel sowohl an den USB-A-iOS-Port -28- des Reloop Buddy, als auch an Ihr iOS-Gerät an. - Öffnen Sie die zuvor heruntergeladene djay App. Ihr Reloop Buddy wird automatisch erkannt und kann nun bedient werden. djay Android Installation: Falls Sie ein Android Gerät mit dem Reloop Buddy betreiben wollen, überprüfen Sie bitte zunächst, ob dieses Gerät kompatibel ist. Weitere Informationen hierzu entnehmen Sie bitte der App-Beschreibung. - Kaufen und laden Sie die djay App aus dem Google PlayStore. - Platzieren Sie Ihr Tablet/Smartphone in die Dockingstation -1- des Reloop Buddy. - Stellen Sie den USB-Quellenauswahl-Schalter -27- auf iOS. - Schließen Sie Ihr Android Ladekabel sowohl an den USB-A-iOS-Port -28- des Reloop Buddy, als auch an Ihr Android Gerät an. - Öffnen Sie die zuvor heruntergeladene djay App. Ihr Reloop Buddy wird automatisch erkannt und kann nun bedient werden. Achtung! Computer und iOS/Android Geräte können nicht gleichzeitig verwendet werden. Schließen Sie immer das im Lieferumfang enthaltene USB-Kabel an den USB-B PC/Power Port -26- an und verbinden Sie es mit einem USB-Netzteil. Bitte benutzen Sie ausschließlich das original Netzkabel Ihres Tablets/Smartphones, oder nutzen Sie für eine ausreichende Stromversorgung ein entsprechendes Netzteil (5V, 2.1A). Alter- nativ können Sie folgendes USB-Netzteil als Ersatzteil erwerben: Art. Nr. 243382. BEDIENUNG

In der Docking Station -1- können Sie Ihr iOS/Android Gerät platzieren.

Mit dem 2-Band Equalizer -2- können die Höhen und Bässe für Kanal 1 & 2 eingestellt werden.

Kanäle 1 & 2 verfügen über einen individuellen Filter -3-. In der 12 Uhr-Stellung ist der Filter ausgeschaltet. Drehen im Uhrzeigersinn erzeugt einen Highpass-Effekt, Drehen gegen den Uhrzeigersinn er- zeugt einen Lowpass-Effekt.

4. EFFEKT-KIPPSCHALTER

Mit den Effekt-Kippschaltern -4- können Sie den zuvor ausgewählten Effekt aktivieren. In der Mittelstellung ist der Effekt ausgeschaltet. Wenn Sie den Effekt-Kippschalter nach vorne einrasten, bleibt dieser dauerhaft eingeschaltet, bis er in die Mittelstellung zurückgesetzt wird. Wenn Sie den Effekt nur temporär verwenden wollen, können Sie diesen für die gewünschte Effekt-Dauer zurückziehen, sofern Sie den Effekt- iOS / iPAD OS / ANDROID SETUP

Kippschalter -4- loslassen, setzt dieser sich automatisch in die Mittelstellung zurück. Hinweis Es stehen Ihnen die in der Software enthaltenen Effekte zur Auswahl, welche in der 1 FX-Bank angesteuert werden können.

Mit den Linefadern -5- wird die Ausgangslautstärke für Kanal 1 & 2 eingestellt.

Mit dem Crossfader -6- blendet man zwischen dem linken und rechten Kanal über.

Verwenden Sie den Browse Encoder -7-, um durch Ihre Bibliotheken zu navigieren. Durch Drücken des Browse Encoders -7- bestätigen Sie Ihre Auswahl. SHIFT Wenn Sie einen Menüebene zurück gehen möchten, drücken Sie Shift -14- + Browse Encoder -7-.

8. TRACK LOAD-TASTEN

Drücken Sie die Track Load-Tasten -8- A oder B, um einen Track in das jeweilige Deck zu laden.

9. KOPFHÖRER-CUE-TASTEN

Mit den Kopfhörer-Cue-Tasten -9- können Sie das jeweilige Audiosignal von Kanal 1 & 2 vorhören. Shift Hinweis Im Neural Mix™ Modus steuern Sie die Algoriddim Neuralmix Funktionen. Der Neural Mix™-EQ-Modus wird aktiviert, indem Sie Shift -14- + die Kopfhörer Cue-Tasten -9- des gewünschten Kanals drücken. Hierbei wird der jeweils ausgewählte Track in 3 Spuren aufgeteilt, die über den 2-Band-Equalizer -2- und den Filter -3- einzeln gesteuert werden können. - High = Vocals - Low = Harmonic - Filter = Drums

Mit dem FX-Regler -10- regulieren Sie den Effektanteil (Dry/Wet) des ausgewählten Effekts. In der Dry-Position ist der Effekt ausgeschaltet. Je weiter Sie den FX-Regler -10- im Uhrzeigersinn zur Wet-Position drehen, desto stärker wird der ausgewählte Effekt.

11. FX PARAMETER-TASTEN (FX SELECT)

Mit den FX Parameter-Tasten -11- kontrollieren Sie die Parameter-Funktionen, abhängig vom ausgewählten Modus (z.B. FX-Parameter-Einstellung). SHIFT Durch Drücken der Shift- -14- + Parameter-Tasten -11- können Sie zwischen den gewünschten Effekten wählen.

Das Jog Wheel -12- ist dauerhaft im Vinyl/Scratch-Modus aktiv. Die Oberäche ist berührungsempndlich und reagiert auf die Körperspannung. Durch Drehen des Jog Wheel-Rands kann ein Pitch Bend ausgeführt werden. Shift Durch gleichzeitiges Drücken von Shift -14- + Drehen des Jog Wheels -12- führen Sie die Quick-Search Funktion (schnelles Spulen) aus.

Durch Drehen des Loop-Encoders -13- stellen Sie die gewünschte Loop-Länge (1/32-32 Takte) ein. Drücken des Loop-Encoders -13- aktiviert die zuvor ausgewählte Loop-Länge. Durch erneutes Drücken deaktivieren Sie den Loop.

Gleichzeitiges Drücken von Shift + einer ausgewählten Taste aktiviert die jeweilige Funktion der 2. Ebene, gemäß der Beschriftung des Gerätes. HINWEIS Die Shift-Tasten -14- sind dem jeweiligen Deck dediziert zugeordnet.

Mit den Pitch-Fadern -15- bestimmen Sie das Tempo des Tracks.

16. PERFORMANCE PADS

Die Performance Pads -16- sind farbcodierte Drum Pads, welche den jeweils ausgewählten Performance Modus triggern. Die verschiedenen Performance-Modi können durch Halten der Mode-Tasten -17- und gleichzeitiges Drücken des gewünschten Performance Pad- Modus -16- (siehe Beschriftung) aktiviert werden. FOLGENDE PERFOMANCE-MODI STEHEN ZUR AUSWAHL: - Hot Cue-Modus = Triggert die 8 verfügbaren Cue Punkte pro Deck und die Pads leuchten in den entsprechend angezeigten Farben. SHIFT Durch Drücken von Shift -14- und des jeweiligen Cue Pads, wird der ausgewählte Cue Punkt gelöscht. - Auto Loop-Modus = Jedes der 8 Performance Pads besitzt eine unterschiedliche Loop-Länge. Durch Drücken wird dies der Länge entsprechend sofort aktiv, erneutes Drücken deaktiviert den Auto Loop wieder. - Touch FX-Modus = Die Drum Pads besitzen verschiedene Instant-Effects, die durch Betätigen des jeweiligen Drum Pads aktiviert werden. - Sampler-Modus = Triggert das jeweilige Sample in der Sample-Bank mittels der 16 Drum Pads. - Slicer-Modus = Der Slicer teilt den Track in 8 Segmente auf die 8 Pads auf. Nun können Sie einen Track spontan remixen, indem Sie mit den verschiedenen Pad-Segmenten spielen. - Bounce Loop-Modus = Drücken Sie eines der 8 Pads, um einen Track zu loopen. Die Länge variiert von Pad zu Pad. - Neural Mix™-Modus = Im Neural Mix™-Pad-Modus steuern Sie die Algoriddim Neural Mix™ Funktionen über die Drum Pads. Hierbei sind die Drum Pads folgendermaßen belegt:

4. Drum Swap On/Off (deaktiviert die Drum-Spur des ausgewählten Kanals und schaltet die Drum-Spur des anderen Kanals auf Solo)

8. Drum Swap Hold (deaktiviert die Drum-Spur des ausgewählten Kanals und schaltet die Drum-Spur des anderen Kanals auf Solo) - Looper-Mode = Triggert den Looper Sequencer in djay.

Durch Halten der Modus-Tasten -17- kommen Sie in die Performance Pad-Modus-Auswahl. Hier können Sie über das jeweilige Drum Pad Ihren gewünschten Performance-Modus auswählen (siehe auch 16. Performance Pads).

Die Sync -Taste -18- erlaubt es, den BPM-Wert eines Tracks automatisch an das andere Deck anzupassen. Erneutes Drücken der Sync-Taste -18- deaktiviert die Sync-Funktion.

DEUTSCH Mit den Cue-Tasten -19- erstellen und triggern Sie einen temporären Cue Punkt. Dieser wird durch einen weißen Cue Marker dargestellt. Wenn die Cue-Taste -19- während der Wiedergabe gedrückt wird, stoppt die Wiedergabe und springt automatisch zum gesetzten Cue Punkt zurück (Cue Play Modus). Wenn Sie die Wiedergabe pausieren und dann die Cue-Taste -19- drücken, wird ein neuer Cue Punkt an dieser Track-Position erstellt (Cue Pause-Modus).

20. PLAY/PAUSE-TASTEN

Die Play/Pause-Tasten -20- starten/pausieren die Wiedergabe des jeweiligen Decks.

21. KOPFHÖRER-AUSGANG

Der Kopfhörer-Ausgang -21- dient zum Anschließen Ihres Kopfhörers an den Reloop Buddy.

22. KOPFHÖRER-LAUTSTÄRKE-REGLER

Mit dem Kopfhörer Lautstärkeregler -22- stellen Sie die Lautstärke Ihres Kopfhörersignals ein.

23. KOPFHÖRER MIX-REGLER

Der Kopfhörer Mix-Regler -23- mischt das Lautstärkeverhältnis zwischen Kanal- und Master-Signal im Kopfhörer. - Links = Cue - Mittelstellung = 50/50 Mischverhältnis - Rechts = Master

24. MASTER LAUTSTÄRKE-REGLER

Mit dem Master-Lautstärkeregler -24- stellen Sie die Master-Ausgangslautstärke ein.

25. MASTER-AUSGANG (CINCH)

Ihre Hauptanlage (z.B. aktive Lautsprecher) wird an den Master-Ausgang (Cinch) -25- angeschlossen und über den Master-Lautstärkeregler -24- geregelt.

26. USB-B PC/POWER PORT

Der USB-B PC/Power Port -26- dient sowohl zum Anschluss eines Computers, als auch zum Anschluss eines USB-Netzkabels, um Ihr iOS/Android Gerät über den Reloop Buddy aufzuladen. HINWEIS Wenn Sie einen Computer nutzen möchten, achten Sie darauf, dass der USB-Quellenauswahl-Schalter -27- auf PC gestellt ist.

27. USB-QUELLENAUSWAHL-SCHALTER

Mit dem USB-Quellenauswahl-Schalter -27- wechseln Sie zwischen dem USB-Modus (Computer- oder iOS/Android-Betrieb).

Der USB-A iOS Port -28- dient zum Anschluss eines iOS/Android Gerätes. Schließen Sie bitte zusätzlich ein USB-Netzteil an den USB-B PC/Power Port -26- an. HINWEIS Wenn Sie ein iOS/Android Gerät nutzen möchten, achten Sie darauf, dass der USB-Quellenauswahl-Schalter -27- auf iOS gestellt ist.

Das Kensington Lock -29- dient zur Diebstahlsicherung Ihres Reloop BUDDY.

HINWEIS: DJAY AUF VERSCHIEDENEN PLATFORMEN
