BEDIENUNGSANLEITUNG U209005DB25 Tripp Lite

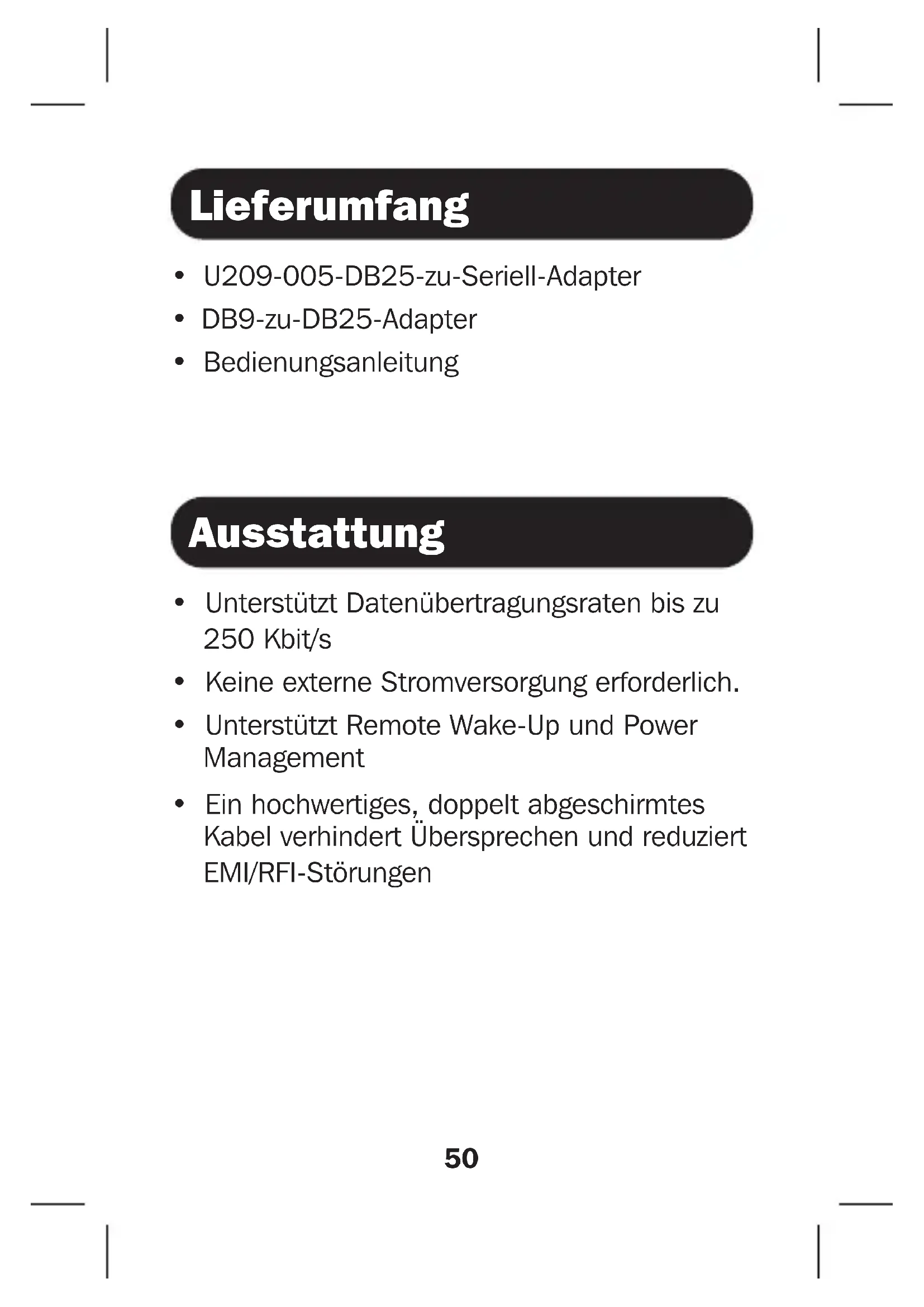

• Unterstützt Datenübertragungsraten bis zu 250 Kbit/s

• Keine externe Stromversorgung erforderlich.

• Unterstützt Remote Wake-Up und Power Management

• Ein hochwertiges, doppelt abgeschirmtes Kabel verhindert Übersprechen und reduziert EMI/RFI-Störungen51 Systemanforderungen

• Computer mit einem verfügbaren USB-Anschluss

• Kompatibel mit Windows

- und Linux-Betriebssystemen

• Kompatibel mit Android™-Geräten (Tablets/ Telefone) mit Unterstützung für den USB Host Mode (OTG) und Android OS Version 3.2 und höher (siehe die Android- Kompatibilitätsliste auf der Website tripplite.com von Tripp Lite)

• Android-betriebene Geräte erfordern ein USB Host Mode-Kabel (OTG), z. B. das U052-06N von Tripp Lite, für den Anschluss an den U209-005-DB2552 Installation Hinweis: Die folgenden Anweisungen zeigen, wie der Treiber auf einem Windows 7-Computer installiert wird. Die Installationsschritte sind für andere Windows-Betriebssysteme ähnlich. Für nicht- Windows-Betriebssysteme finden Sie Anleitungen in den Installationsdateien auf der Website tripplite. com von Tripp Lite. Kompatible Android-Geräte benötigen keinen Treiber für die Verwendung mit dem U209-005-DB25, erfordern jedoch, dass eine Terminalserver-Anwendung heruntergeladen wird. Die Prolific PL2303GS USB-UART-App wird empfohlen und ist im Google Play Store erhältlich.

1. Schalten Sie Ihren Computer ein, ohne den

U209-005-DB25 anzuschließen. Treiber für das Kabel können von tripplite.com/support heruntergeladen werden.53 Installation

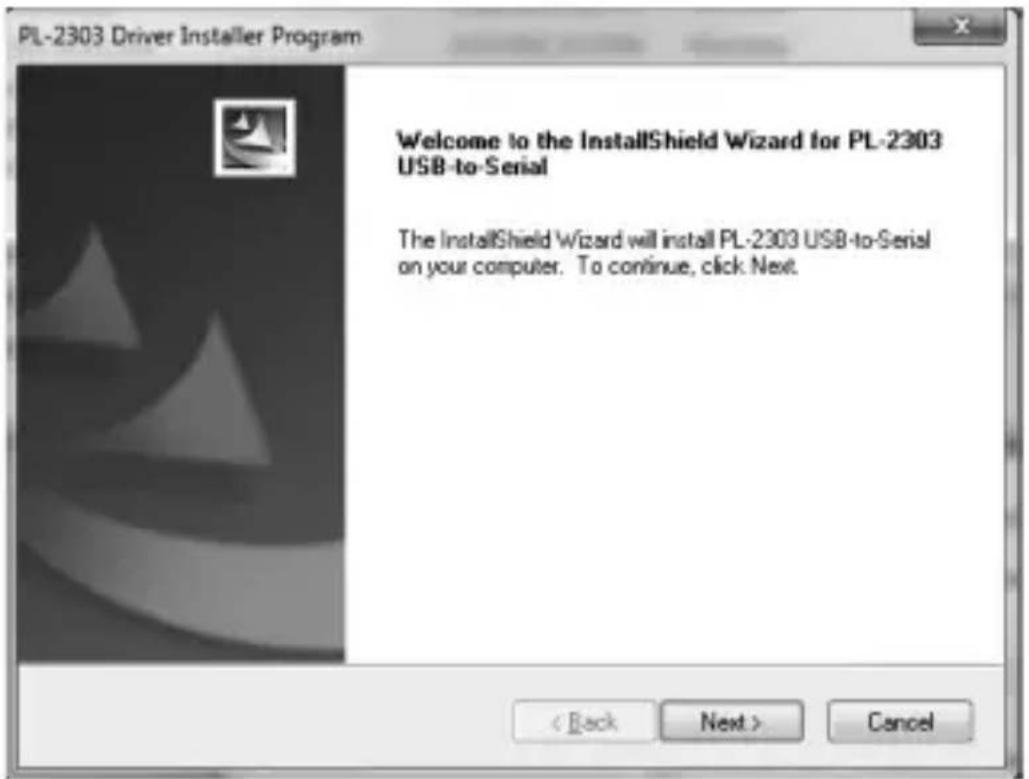

2. Wenn das Treiber-Installationsprogramm

geöffnet wird, klicken Sie auf die Schaltfläche Weiter, um die Installation zu starten.54 Installation

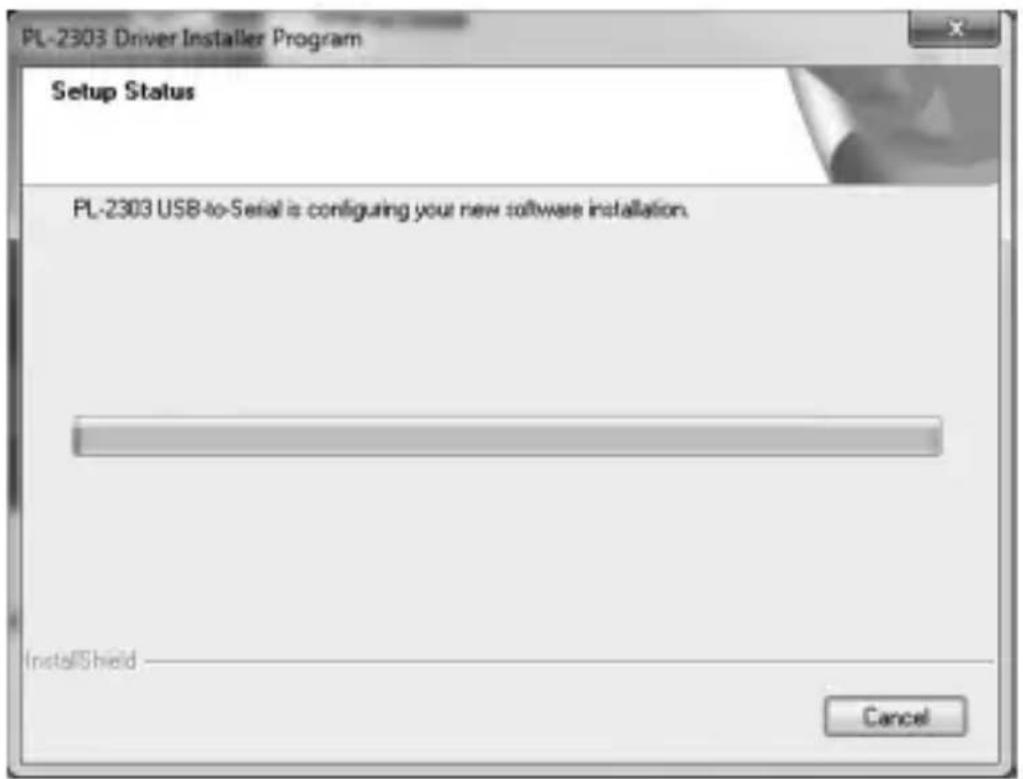

3. Die Treiberinstallation wird gestartet. Eine

Statusleiste zeigt den Status der Installation an.55 Installation

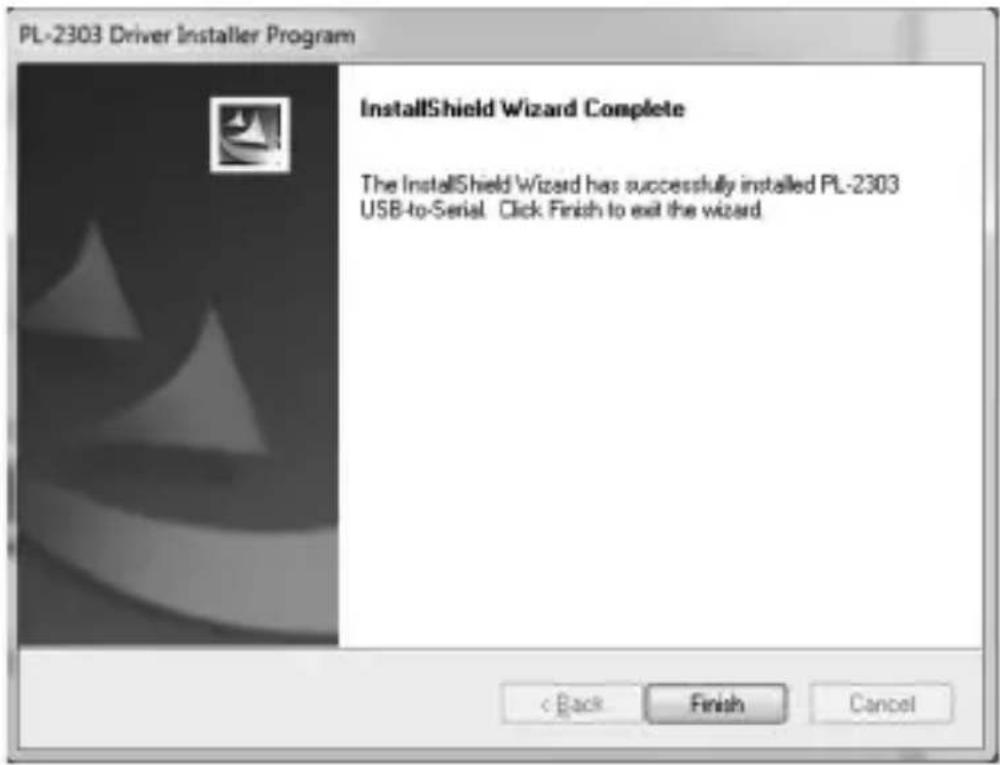

4. Nachdem der Installationsprozess

abgeschlossen ist, klicken Sie auf die Schaltfläche Fertigstellen, um das Programm zu schließen.

5. (Optional) Schließen Sie den DB9-zu-

DB25-Adapter an den DB9-Anschluss des U209-005-DB25 an.

6. Schließen Sie den U209-005-DB25

an einen verfügbaren USB-Anschluss Ihres Computers an. Nach Abschluss der installation erkennt Windows den Adapter und ordnet ihm einen COM-Anschluss zu.56 Installation

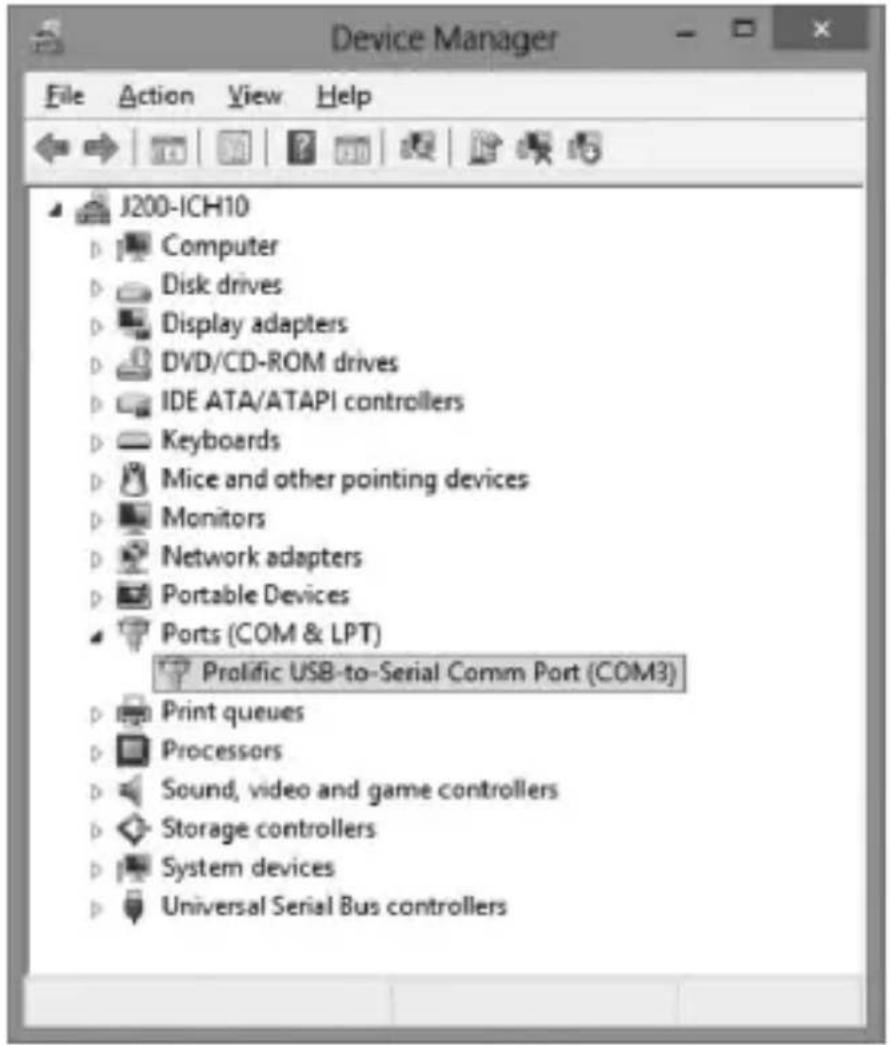

7. Um zu überprüfen, ob Ihr Adapter erfolgreich

installiert wurde, navigieren Sie auf Ihrem Computer zur Systemsteuerung und öffnen Sie den Bildschirm Geräte-Manager. Der Adapter wird im Abschnitt Anschlüsse mit seinem zugeordneten COM-Anschluss angezeigt.57 Pinbelegung

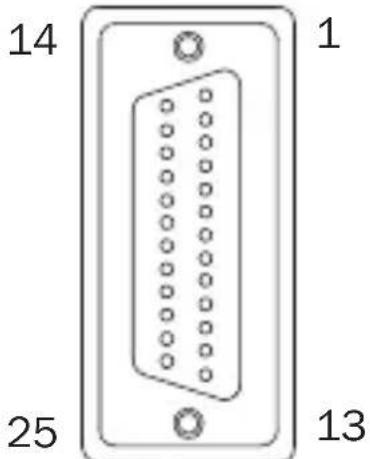

Conn.1Pin AssignmentConn.2PinbelegungConn.1 Conn.2 ANSCHLUSS.1 DB25-STECKER ANSCHLUSS.2 DB9-BUCHSE58 3 Jahre eingeschränkte Garantie TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem autorisierten TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER

MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Garantie59 Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen. MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes. Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Verwenden Sie das Gerät nicht in der Nähe von entzündbaren Narkosemittelmischungen, die Luft, Sauerstoff oder Stickstoffoxid enthalten. Garantie60 Regulatorische Konformität WEEE-Compliance-Informationen für Tripp Lite-Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)

• Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen ist Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen. 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 21-09-364 9340E0_RevA
