MANUAL DE USUARIO U209005DB25 Tripp Lite

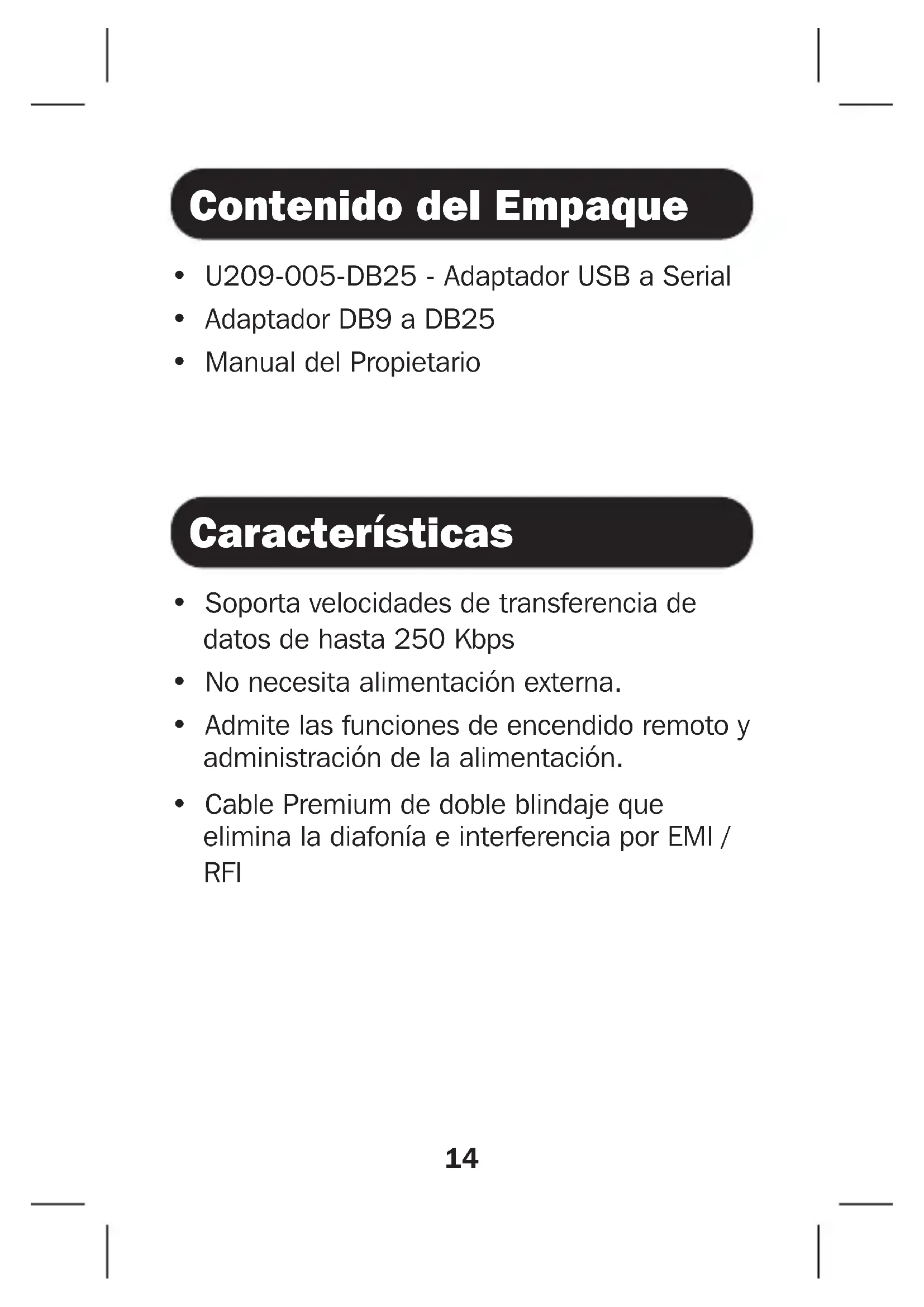

• Manual del Propietario

• Soporta velocidades de transferencia de datos de hasta 250 Kbps

• No necesita alimentación externa.

• Admite las funciones de encendido remoto y administración de la alimentación.

• Cable Premium de doble blindaje que elimina la diafonía e interferencia por EMI / RFI15 Requisitos del Sistema

• Computadora con un puerto USB disponible

• Compatible con dispositivos Android™ (tabletas/teléfonos) con soporte para Modo de Servidor Central USB (OTG) y Android OS versión 3.2 y superior (consulte el archivo de la lista de compatibilidad con Android en el sitio web de Tripp Lite en tripplite.com)

• Los dispositivos con sistema Android requerirán un cable de Modo de Servidor Central USB (OTG) como el U052-06N de Tripp Lite para conectar el U209-005-DB25 al dispositivo.16 Instalación Nota: Las siguientes instrucciones muestran cómo instalar el controlador en una computadora con Windows 7. Los pasos de instalación serán similares para otros sistemas operativos Windows. Para sistemas operativos diferentes a Windows, consulte los archivos de instalación en el sitio web de Tripp Lite en tripplite.com. Los dispositivos compatibles con Android no requieren un controlador para usarse con el U209-005-DB25, pero sí requieren que se descargue una aplicación de servidor de terminal. Se recomienda la prolífica aplicación USB-UART PL2303GS y puede encontrarse en la tienda Google Play.

1. Sin conectar el U209-005-DB25, encienda

su computadora. Los controladores para el cable pueden descargarse de tripplite.com/support.17 Instalación

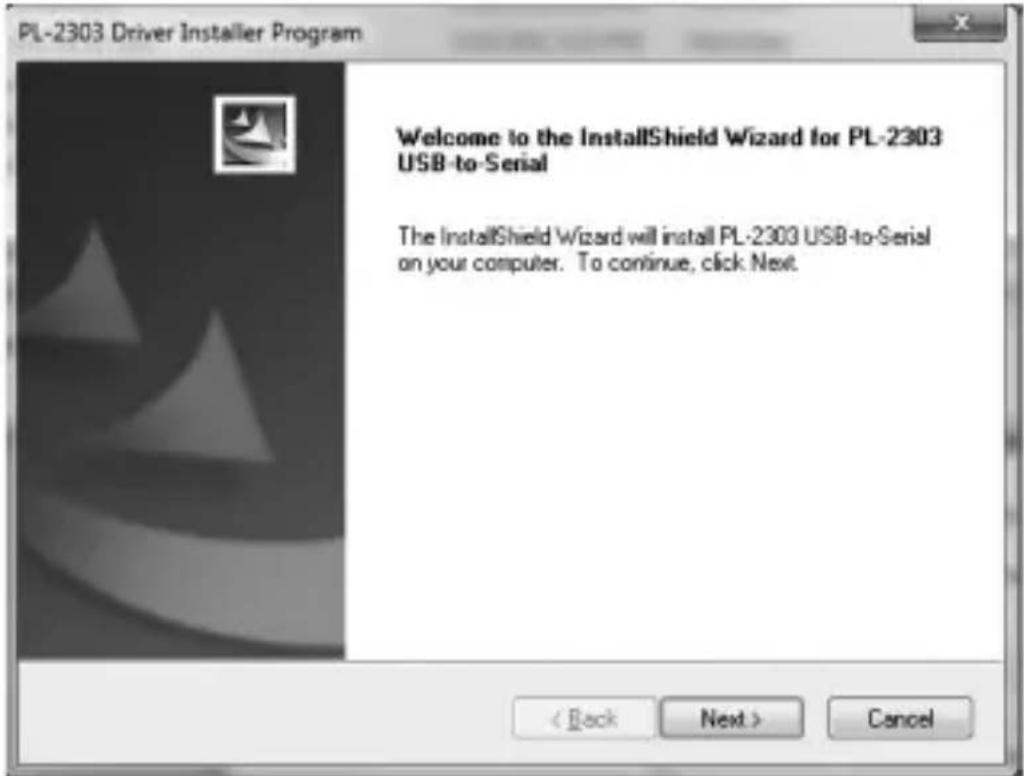

2. Cuando se inicie el programa de Instalador

de controladores, haga clic en el botón Next para iniciar la instalación.18 Instalación

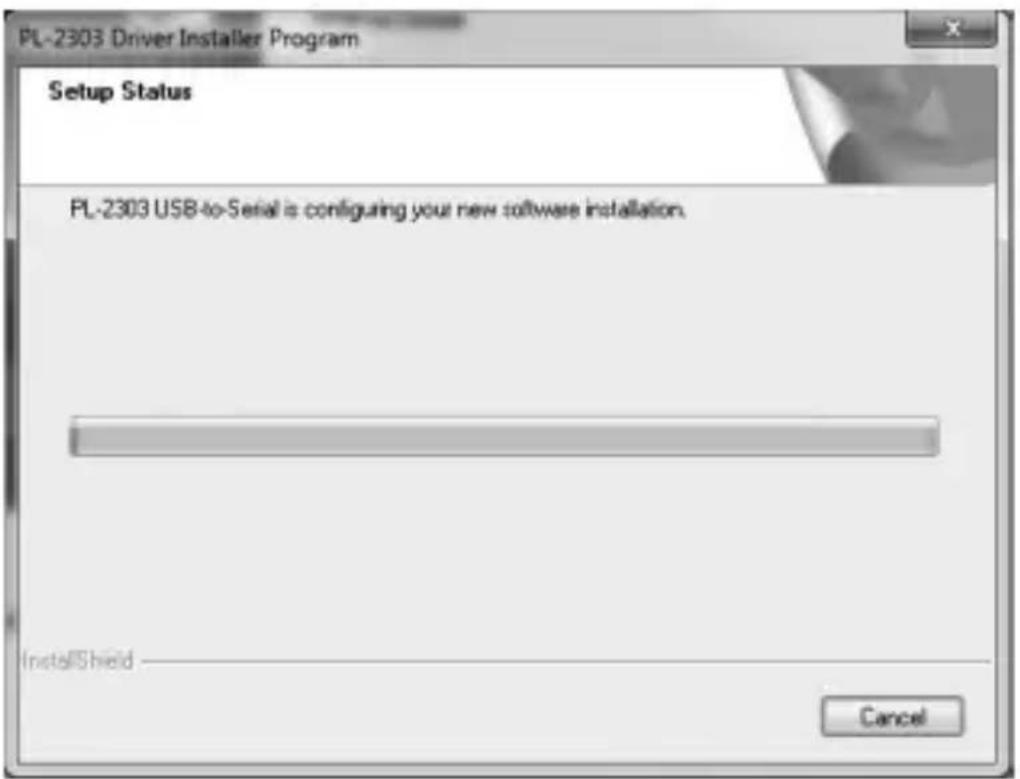

3. Comienza la instalación del controlador. Una

barra de avance rastrea donde usted está en el proceso de instalación.19 Instalación

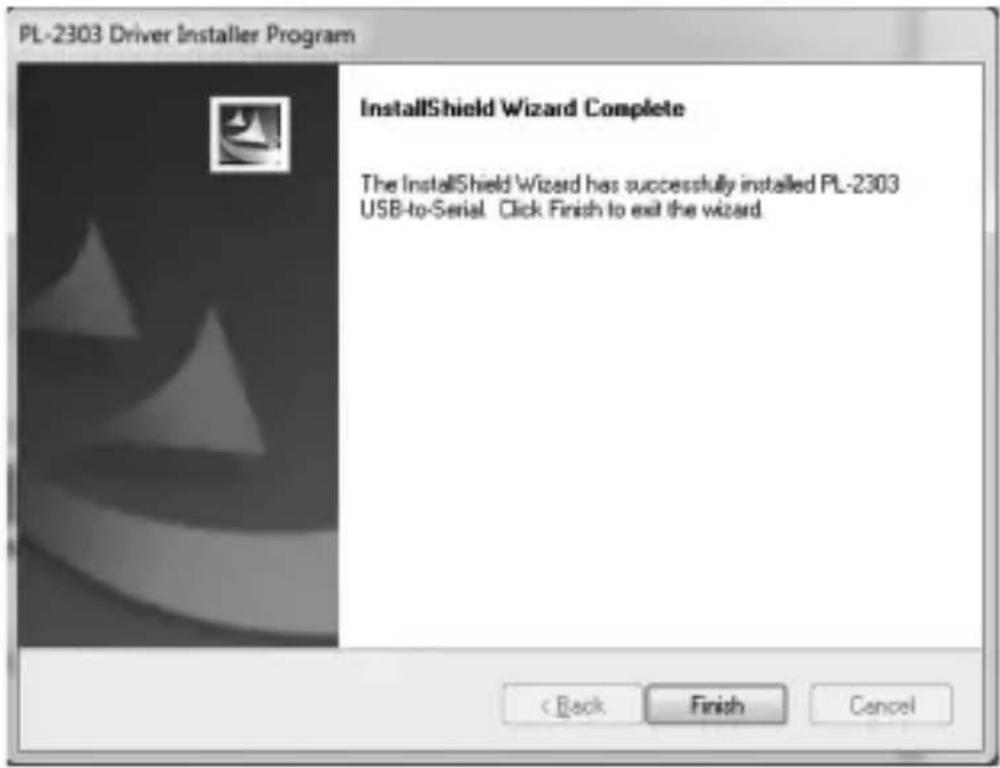

4. Una vez completado el proceso de

instalación, haga click en el botón Terminar para cerrar el programa.

USB disponible en su computadora. Windows detectará el adaptador y asignará un puerto COM al completar la instalación.20 Instalación

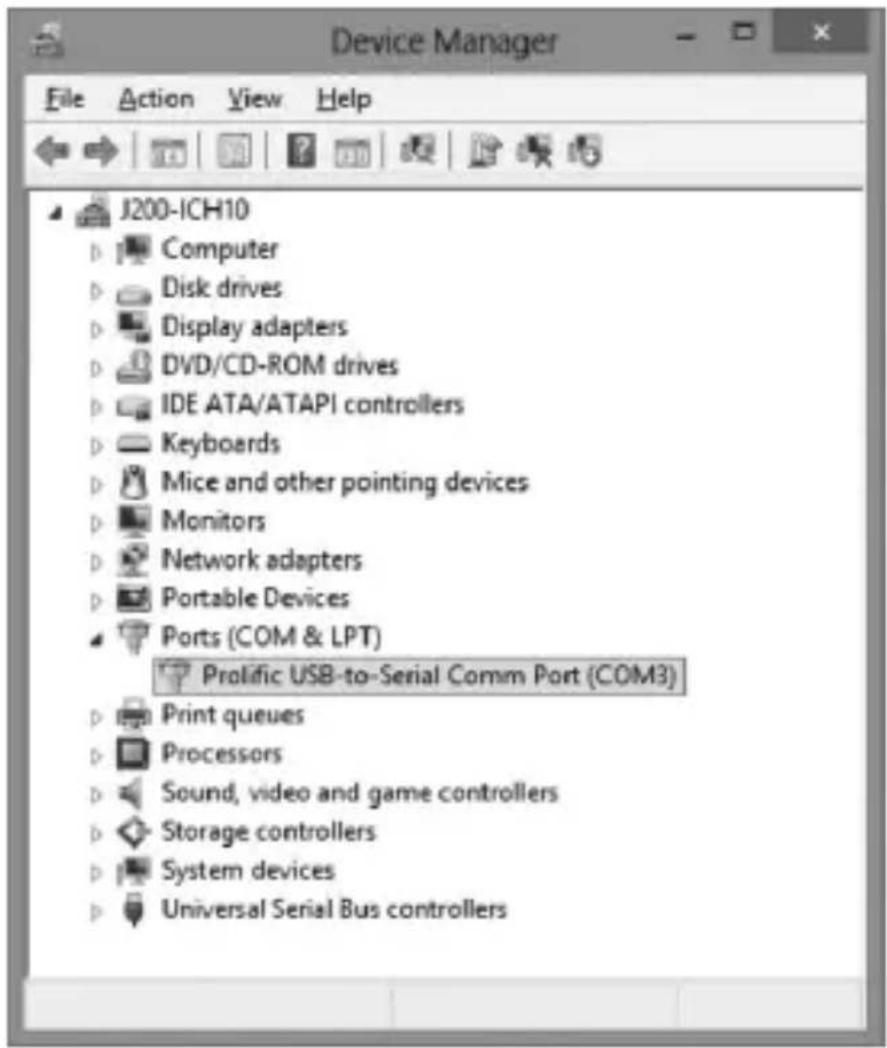

7. Para comprobar que el adaptador se ha

instalado correctamente, vaya a Panel de Control de su computadora y abra la pantalla de administrador de dispositivos. El adaptador aparecerá en la sección de Puertos, con su puerto COM asignado junto con él.21 Pinouts

Conn.1Pin AssignmentConn.2Asignación de TerminalesConn.1 Conn.2 CONN.1 DB25 MACHO CONN.2 DB9 HEMBRA22 Garantía Limitada de 3 años. TRIPP LITE garantiza durante un período de tres (3) años desde la fecha de compra inicial que este producto no presenta defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben incluir una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que se dañen como resultado de accidentes, negligencia o uso indebido, o hayan sido alterados o modificados de alguna manera. EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Garantía23 Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS

DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O

EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma. No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. No use este equipo en presencia de una mezcla inflamable de anestésicos con aire, oxígeno u óxido nitroso. Garantía24 Cumplimiento de las Regulaciones Información de Cumplimiento con WEEE para los Clientes y Recicladores de Tripp Lite (Unión Europea) Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar equipos viejos para reciclaje del mismo tipo y en el mismo número (esto varía de un país a otro)
