BEDIENUNGSANLEITUNG IAN 102614 Livarno Lux

Montage- und Sicherheitshinweise

FI

LED-KATTOVALAISIN

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 21

LED Ceiling Light

- Intended use

● Technische gegevens

Beschermingsklasse: ☐

Modelnummer: Z31708A (driehoek, verchroomd), Z31708B (driehoek, titaankleurig), Z31708C (rails, verchroomd), Z31708D (rail, titaankleurig)

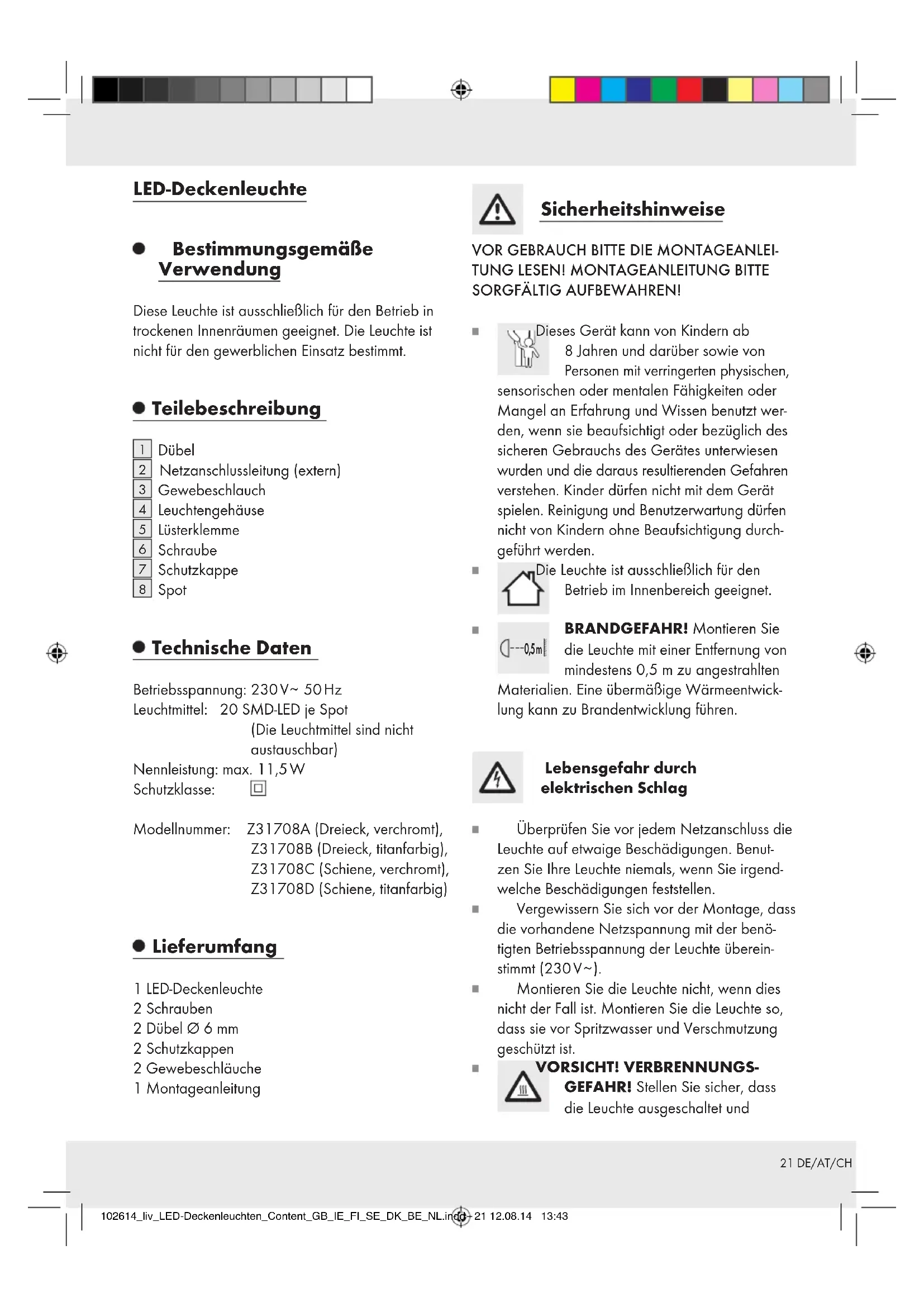

Bestimmungsgemäße Verwendung

Diese Leuchte ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet. Die Leuchte ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

1 Dübel
2 Netzanschlussleitung (extern)
3 Gewebeschlauch
4 Leuchtengehäuse
5 Lüsterklemme
6 Schraube
7 Schutzkappe
8 Spot

● Technische Daten

Betriebsspannung: 230V\~50Hz

Leuchtmittel: 20 SMD-LED je Spot

(Die Leuchtmittel sind nicht austauschbar)

Nennleistung: max. 11,5 W

Schutzklasse:

Modellnummer: Z31708A (Dreieck, verchromt), Z31708B (Dreieck, titanfarbig), Z31708C (Schiene, verchromt), Z31708D (Schiene, titanfarbig)

- Lieferumfang

1 LED-Deckenleuchte
2 Schrauben
2 Dübel ∅ 6 mm
2 Schutzkappen
2 Gewebeschläuche
1 Montageanleitung

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE MONTAGEANLEITUNG LESEN! MONTAGEANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Die Leuchte ist ausschließlich für den Betrieb im Innenbereich geeignet.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,5 m zu angestrahlten

Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230V\~).
Montieren Sie die Leuchte nicht, wenn dies nicht der Fall ist. Montieren Sie die Leuchte so, dass sie vor Spritzwasser und Verschmutzung geschützt ist.
VORSICHT! VERBRENNUNGS-GEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und

21 DE/AT/CH

mindestens 5 min abgekühlt ist, bevor Sie diese berühren. Leuchtmittel können eine große Hitze entwickeln.

● Vor der Montage

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben.

Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet. Prüfen Sie, ob das Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Überprüfen Sie auch, ob der gewählte Montageuntergrund zum Tragen der Leuchte geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.

- Montage

Hinweis: Die Montageschritte sind für alle in dieser Montageanleitung erwähnten Leuchtenmodelle identisch.

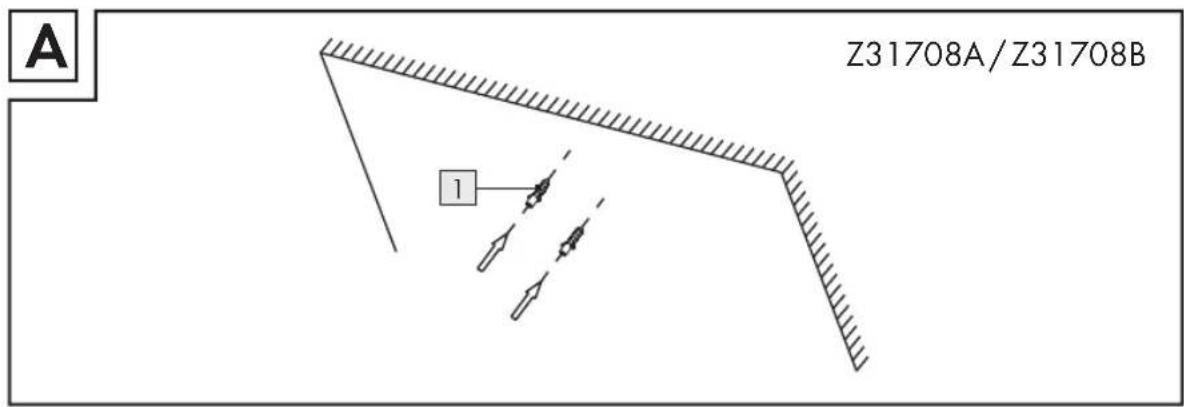

□ Halten Sie das Leuchtengehäuse gegen die Decke und markieren Sie die Bohrlöcher (siehe Abb. A).
Bohren Sie nun die Befestigungslöcher (Ø 6 mm) Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.
Führen Sie die Dübel in die Bohrlöcher ein.

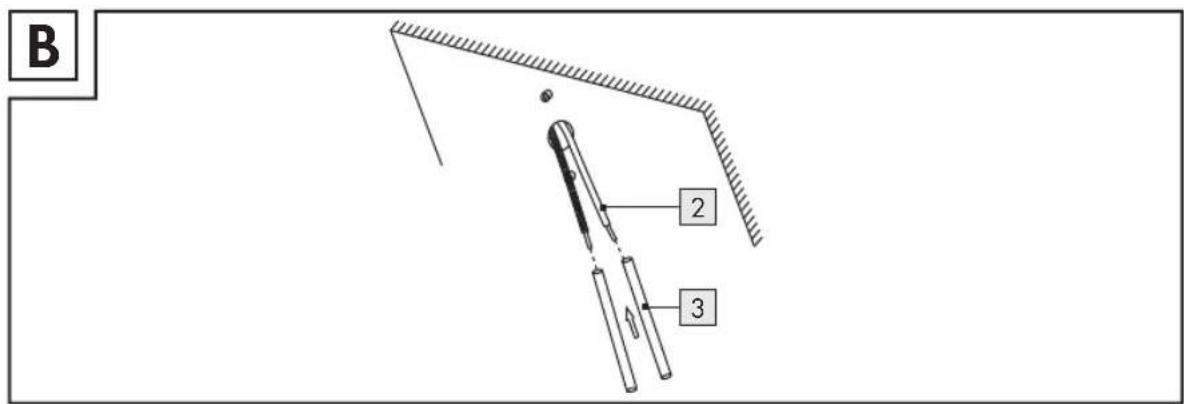

Ziehen Sie anschließend die Gewebeschläuche 3 über die Adern der externen Netzanschlussleitung 2 (siehe Abb. B).

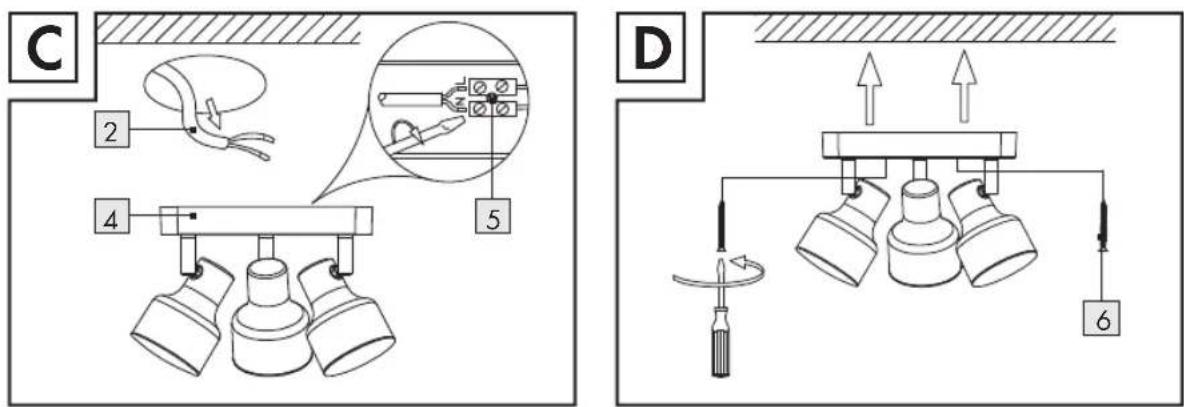

☐ Verbinden Sie die Lüsterklemme der Leuchte mit den Adern der externen Netzanschlussleitung (siehe Abb. C). Achten Sie hierbei auf die Kennzeichnungen an der Lüsterklemme (L für den spannungsführenden Leiter, N für den Nullleiter).
Befestigen Sie das Leuchtengehäuse anschließend mittels der Schrauben 6 (siehe Abb. D).

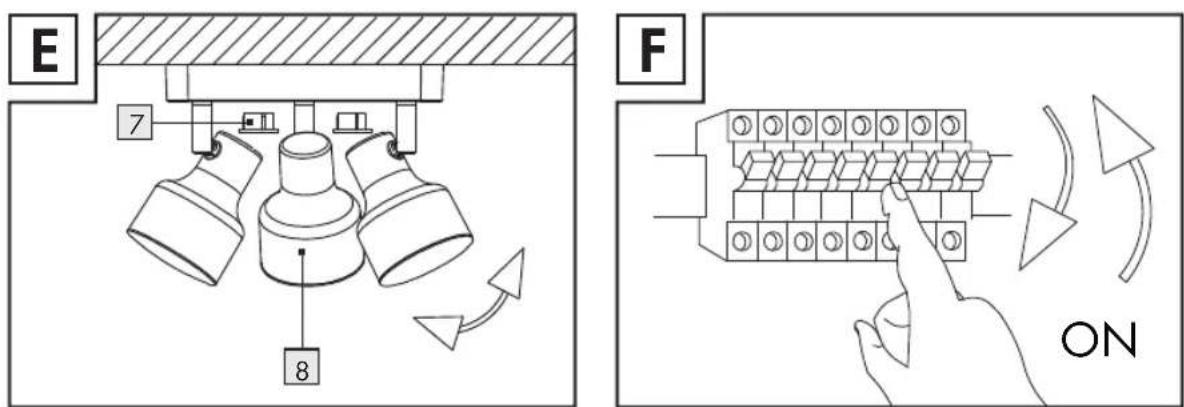

□ Stecken Sie die Schutzkappen auf die Öffnungen im Leuchtengehäuse (siehe Abb. E).

Nachdem Sie die Sicherung wieder eingesetzt bzw. den Leitungsschutzschalter im Sicherungskasten wieder eingeschaltet haben, ist Ihre Leuchte betriebsbereit.

- Spots ausrichten

Die Spots 8 lassen sich um ca. 90° vertikal und um ca. 330° horizontal ausrichten, um gezielt Lichtakzente zu setzen (siehe Abb. E).

ACHTUNG: Die Spots werden während des Betriebs heiß. Schalten Sie diese aus und lassen Sie sie 5 Minuten abkühlen, bevor Sie sie berühren.

- Reinigung und Pflege

Bevor Sie mit der Reinigung und Pflege Ihrer Leuchte beginnen, trennen Sie die Leuchte zuerst vom Netz (Sicherung entfernen oder Leitungsschutzschalter im Sicherungskasten ausschalten – 0-Stellung) und lassen Sie sie mindestens 5 Minuten lang abkühlen! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte würde hierbei Schaden nehmen.
□ Verwenden Sie zur Reinigung nur ein trockenes fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie das Gerät / den Artikel keinesfalls in den normalen Hausmüll.

Das Gerät / den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung entsorgen.

Beachten Sie die gültigen Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

A Z31708A/Z31708B

B 2 3

C 2 4 5 D 6
