AC30C2 - Gitarrenverstärker VOX - Kostenlose Bedienungsanleitung

Produkttyp	Verstärker für E-Gitarre
Marke	VOX
Modell	AC30C2
Abmessungen (L x B x H)	702 x 265 x 556 mm
Gewicht	32,2 kg
Ausgangsleistung	30 W RMS an 16 Ohm
Lautsprecher	2 × Celestion G12M Greenback 12\" (8 Ohm pro Stück)
Anzahl der Kanäle	2 (Normal und Top Boost)
Eingänge	Normal-Eingang (high und low), Top Boost-Eingang (high und low), Return-Eingang Effektloop, Fußschalter-Eingang
Ausgänge	Externer Lautsprecheranschluss (External SP), Zusatzlautsprecheranschluss (Extension SP), Send-Ausgang Effektloop
Effektloop	Ja, mit True Bypass, Pegel -10 dB
Hall	Ja, mit Tone- und Level-Reglern, fußschaltbar (optionales Fußpedal VFS2A)
Tremolo	Ja, mit Speed- und Depth-Reglern, fußschaltbar
Bedienelemente	Volume Normal, Volume Top Boost, Treble, Bass, Tone Cut, Master Volume, Reverb Tone, Reverb Level, Tremolo Speed, Tremolo Depth
Impedanz	Wählbar: 16 Ohm oder 8 Ohm
Stromversorgung	Netzteil, abnehmbares Kabel (Spannung je nach Region)
Sicherung	Ja, auf der Rückseite
Optionaler Fußschalter	VFS2A (Hall/Tremolo-Umschaltung)
Pflege	Reinigung mit einem weichen, trockenen Tuch. Keine flüssigen Reinigungsmittel verwenden.
Sicherheit	Lüftungsöffnungen nicht blockieren. Nicht Feuchtigkeit aussetzen. Steckdose mit Schutzkontakt verwenden. Bei Gewitter oder längerer Nichtbenutzung Netzstecker ziehen.
Reparaturfähigkeit	Reparaturen nur von qualifiziertem Servicepersonal durchführen lassen. Die Röhren erfordern regelmäßigen Austausch.

Häufig gestellte Fragen - AC30C2 VOX

Wie schließe ich eine externe Box an den VOX AC30C2 an?

Verwenden Sie den External SP-Anschluss, um die internen Lautsprecher zu umgehen, oder Extension SP, um sie parallel zu betreiben. Stellen Sie den Impedanzwahlschalter auf 16 Ohm für eine externe Box mit 16 Ohm oder auf 8 Ohm für eine Box mit 8 Ohm. Verwenden Sie ein ungeschirmtes Lautsprecherkabel. Schalten Sie den Verstärker aus, bevor Sie anschließen.

Wie verwende ich den Effektloop?

Schließen Sie den Send-Ausgang des Loops an den Eingang Ihres Effektprozessors an und dessen Ausgang an den Return-Eingang. Schalten Sie den Loop mit dem BYPASS ON/OFF-Schalter auf ON. Der Ausgangspegel beträgt -10 dB, geeignet für Effektpedale. Verwenden Sie hochwertige geschirmte Kabel.

Was ist Tremolo und wie stelle ich es ein?

Tremolo ist ein Vintage-Effekt, der die Lautstärke des Verstärkers zyklisch moduliert. Verwenden Sie den Speed-Regler für die Modulationsgeschwindigkeit und Depth für die Intensität. Für einen ausgeprägten Effekt stellen Sie Depth auf Maximum; für einen subtilen Effekt reduzieren Sie Depth. Sie können es mit dem Fußschalter VFS2A ein-/ausschalten.

Wozu dient der STANDBY-Schalter?

Der STANDBY-Schalter ermöglicht es den Röhren, ihre Betriebstemperatur zu erreichen, bevor die Hochspannung angelegt wird. Schalten Sie den Verstärker immer mit STANDBY auf OFF ein, warten Sie 2-3 Minuten und schalten Sie dann STANDBY auf ON. Dies verlängert die Lebensdauer der Röhren. Auf der Bühne hält es die Röhren zwischen den Sets warm.

Wie schalte ich Hall und Tremolo fußgesteuert ein/aus?

Schließen Sie das optionale Fußpedal VFS2A an den FOOT SWITCH-Eingang auf der Rückseite an. Durch Drücken des linken Fußschalters schalten Sie den Hall ein/aus; der rechte Fußschalter steuert das Tremolo. Die LEDs am Fußpedal zeigen den Status an.

Wie reinige und pflege ich den Verstärker?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Oberfläche. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Blasen Sie keinen Staub ins Innere; wenn nötig, wenden Sie sich an einen Fachmann. Überprüfen Sie regelmäßig die Röhren und tauschen Sie sie bei Bedarf aus.

Was ist der Unterschied zwischen den Normal- und Top Boost-Kanälen?

Der Normal-Kanal bietet einen klaren und dynamischen Klang mit Lautstärkeregelung. Der Top Boost-Kanal verfügt über zusätzliche Treble- und Bass-Equalizer, die einen helleren und aggressiveren Klang ermöglichen. Beide Kanäle teilen sich Hall und Tremolo, haben aber ihre eigene Lautstärke.

Kann ich beide Kanäle gleichzeitig verwenden?

Nein, der AC30C2 erlaubt nicht das gleichzeitige Mischen beider Kanäle. Sie müssen jeweils einen Kanal wählen. Sie können jedoch zwischen ihnen wechseln, indem Sie Ihre Gitarre an den entsprechenden Eingang anschließen. Beide Kanäle teilen sich die Endstufe und die Effekte.

Wie tausche ich die Sicherung aus?

Ziehen Sie den Netzstecker. Die Sicherung befindet sich auf der Rückseite in der Nähe der Netzbuchse. Verwenden Sie einen Schraubendreher, um das Sicherungsfach zu öffnen. Ersetzen Sie sie durch eine Sicherung des gleichen Typs und Werts (angegeben auf der Rückseite oder in der Anleitung). Verwenden Sie NIEMALS eine Sicherung mit einem anderen Wert. Wenn die Sicherung erneut durchbrennt, wenden Sie sich an den Kundendienst.

Welche Impedanz für die externe Box wählen?

Der Impedanzwahlschalter bietet zwei Positionen: 16 Ohm und 8 Ohm. Bei normaler Verwendung mit den internen Lautsprechern (16 Ohm) lassen Sie ihn auf 16 Ohm. Wenn Sie eine externe Box allein (Anschluss External SP) mit 8 Ohm anschließen, stellen Sie auf 8 Ohm. Wenn Sie eine Zusatzbox (Extension SP) parallel zu den internen Lautsprechern anschließen, muss diese 16 Ohm haben und der Schalter bleibt auf 16 Ohm (da Gesamtimpedanz 8 Ohm). Konsultieren Sie die Tabelle in der Anleitung für Klarheit.

BEDIENUNGSANLEITUNG AC30C2 VOX

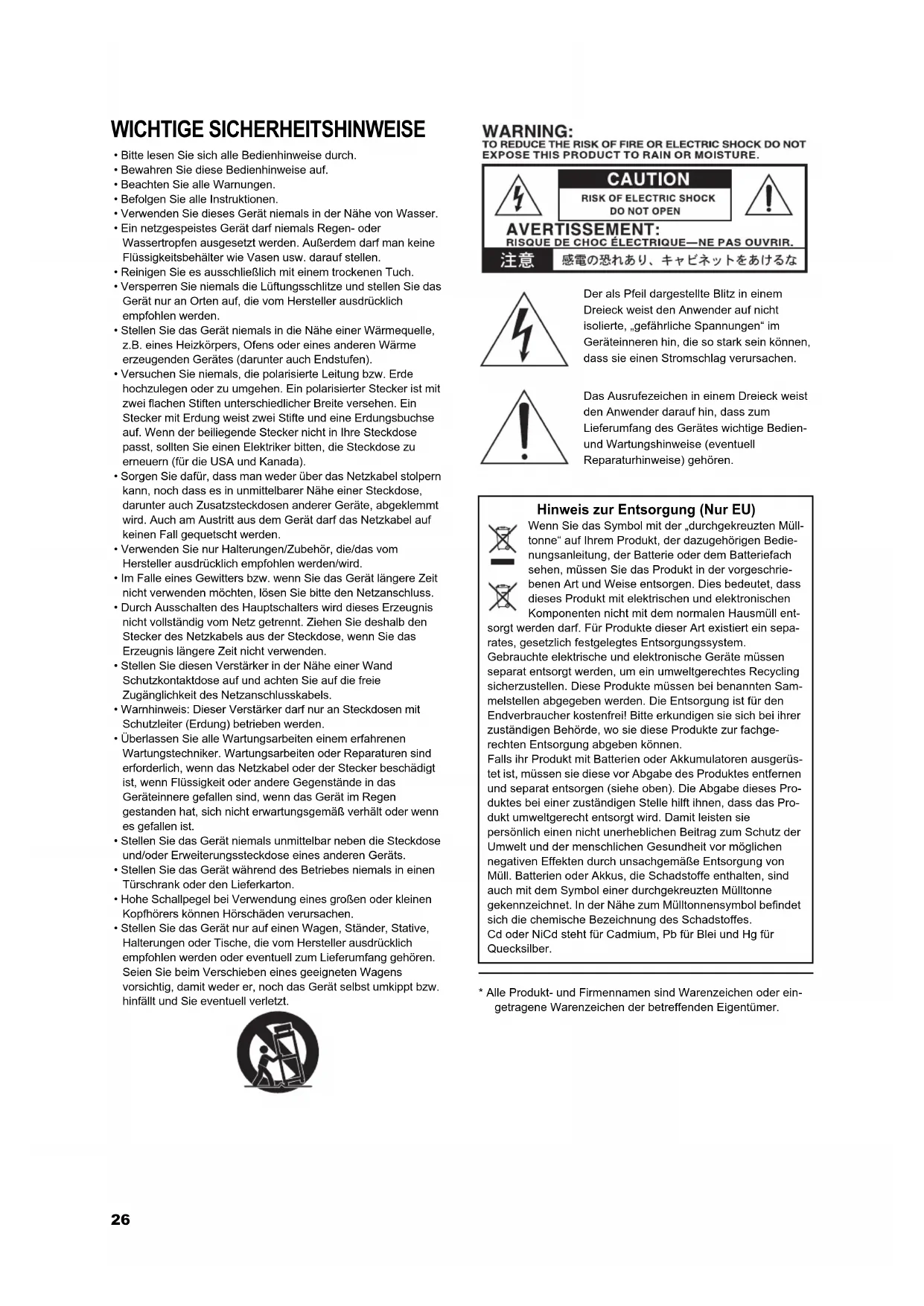

WICHTIGE SICHERHEITSHINWEISE

• Bitte lesen Sie sich alle Bedienhinweise durch.
• Bewahren Sie diese Bedienhinweise auf.
• Beachten Sie alle Warnungen.
  • Befolgen Sie alle Instruktionen.
• Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.
• Ein netzgespeistes Gerät darf niemals Regen- oder Wassertropfen ausgesetzt werden. Außerdem darf man keine Flüssigkeitsbehälter wie Vasen usw. darauf stellen.
• Reinigen Sie es ausschließlich mit einem trockenen Tuch.
• Versperren Sie niemals die Lüftungsschlitze und stellen Sie das Gerät nur an Orten auf, die vom Hersteller ausdrücklich empfohlen werden.
• Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Gerätes (darunter auch Endstufen).
• Versuchen Sie niemals, die polarisierte Leitung bzw. Erde hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit zwei flachen Stiften unterschiedlicher Breite versehen. Ein Stecker mit Erdung weist zwei Stifte und eine Erdungsbuchse auf. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, sollten Sie einen Elektriker bitten, die Steckdose zu erneuern (für die USA und Kanada).
• Sorgen Sie dafür, dass man weder über das Netzkabel stolpern kann, noch dass es in unmittelbarer Nähe einer Steckdose, darunter auch Zusatzsteckdosen anderer Geräte, abgeklemmt wird. Auch am Austritt aus dem Gerät darf das Netzkabel auf keinen Fall gequetscht werden.
• Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen werden/wird.
• Im Falle eines Gewitters bzw. wenn Sie das Gerät längere Zeit nicht verwenden möchten, lösen Sie bitte den Netzanschluss.
• Durch Ausschalten des Hauptschalters wird dieses Erzeugnis nicht vollständig vom Netz getrennt. Ziehen Sie deshalb den Stecker des Netzkabels aus der Steckdose, wenn Sie das Erzeugnis längere Zeit nicht verwenden.
• Stellen Sie diesen Verstärker in der Nähe einer Wand Schutzkontaktdose auf und achten Sie auf die freie Zugänglichkeit des Netzanschlusskabels.
• Warnhinweis: Dieser Verstärker darf nur an Steckdosen mit Schutzleiter (Erdung) betrieben werden.
• Überlassen Sie alle Wartungsarbeiten einem erfahrenen Wartungstechniker. Wartungsarbeiten oder Reparaturen sind erforderlich, wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit oder andere Gegenstände in das Geräteinnere gefallen sind, wenn das Gerät im Regen gestanden hat, sich nicht erwartungsgemäß verhält oder wenn es gefallen ist.
• Stellen Sie das Gerät niemals unmittelbar neben die Steckdose und/oder Erweiterungssteckdose eines anderen Geräts.
• Stellen Sie das Gerät während des Betriebes niemals in einen Türschrank oder den Lieferkarton.
• Hohe Schallpegel bei Verwendung eines großen oder kleinen Kopfhörers können Hörschäden verursachen.
• Stellen Sie das Gerät nur auf einen Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller ausdrücklich empfohlen werden oder eventuell zum Lieferumfang gehören. Seien Sie beim Verschieben eines geeigneten Wagens vorsichtig, damit weder er, noch das Gerät selbst umkippt bzw. hinfällt und Sie eventuell verletzt.

WARNING:

Der als Pfeil dargestellte Blitz in einem Dreieck weist den Anwender auf nicht isolierte, „gefährliche Spannungen“ im Geräteinneren hin, die so stark sein können, dass sie einen Stromschlag verursachen.

Das Ausrufezeichen in einem Dreieck weist den Anwender darauf hin, dass zum Lieferumfang des Gerätes wichtige Bedien- und Wartungshinweise (eventuell Reparaturhinweise) gehören.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen. Dies bedeutet, dass dieses Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll entsorgt werden darf. Für Produkte dieser Art existiert ein separates, gesetzlich festgelegtes Entsorgungssystem.

Gebrauchte elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechtes Recycling sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei! Bitte erkundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben können.

Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfernen und separat entsorgen (siehe oben). Die Abgabe dieses Produktes bei einer zuständigen Stelle hilft ihnen, dass das Produkt umweltgerecht entsorgt wird. Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten durch unsachgemäße Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

VORWEG

Herzlichen Glückwunsch zu Ihrer Wahl eines VOX AC30C2X/AC30C2/AC15C1 Custom-Gitarrenverstärkers.

Dieser Verstärker stellt so etwas wie den Höhepunkt einer bereits 50 Jahre währenden Erfolgsgeschichte jener Firma dar, der man viel Fachwissen und noch mehr Spürsinnen für einen guten Sound nachsagt. Für diesen Amp haben wir uns die besten AC-Schaltpläne geschnappt und die ursprünglichen Ideen um weitere praktische Funktionen ergänzt. Dieser AC ist eine der flexibelsten Ausführungen, die es je gab! Wir sind uns ziemlich sicher, dass Ihnen die Verbesserungen gefallen werden und dass Sie Jahre lang Freude an Ihrem Verstärker haben werden. Ihr AC30 wartet mit einer ganzen Reihe an modernen Ausstattungsmerkmalen und Annehmlichkeiten auf, True Bypass Effektschleife, Master Volumen Regler und Original Celestion AlNiCo Blue Lautsprecher (nur bei AC30C2X), um nur die wichtigsten zu nennen. Bitte lesen Sie sich diese Bedienungsanleitung vollständig durch, um alle Funktionen kennen und lieben zu lernen.

Der AC15C1 ist sowohl mit einem NORMAL- als auch einem TOP BOOST-Kanal ausgestattet und übernimmt auch sonst mehrere Funktionen des AC30C2X/AC30C2.

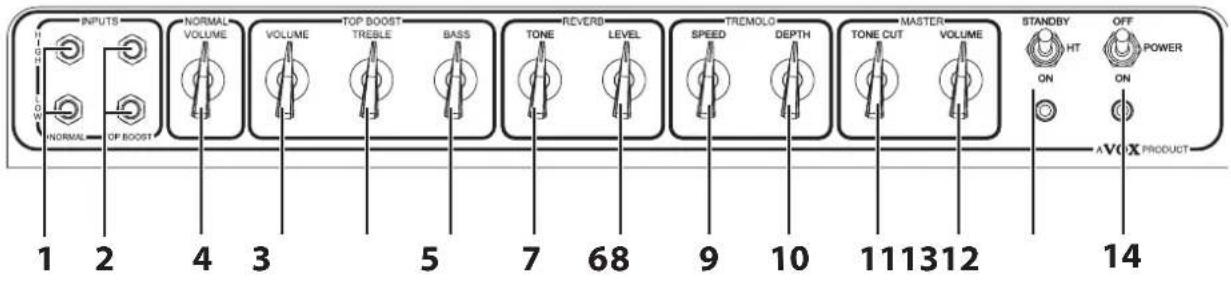

1. NORMAL-Buchse Wenn Sie Ihre Gitarre hier anschließen, wird ihr Signal vom NORMAL-Kanal bearbeitet. Die obere Buchse ist für ein hochpegeliges und die untere für ein niedrigpegeliges Signal gedacht.
2. TOP BOOST-Buchse Wenn Sie Ihre Gitarre hier anschließen, wird ihr Signal vom TOP BOOST-Kanal bearbeitet. Die obere Buchse ist für ein hochpegeliges und die untere für ein niedrigpegeliges Signal gedacht.

NORMAL

1. VOLUME-Regler Hiermit wird die Empfindlichkeit des NORMAL-Vorverstärkers eingestellt. Wenn Sie ihn nach rechts drehen, wird der Pegel („Gain“) angehoben. Drehen Sie ihn nach links, um einen „cleanen“ Sound zu erzielen. Die NORMAL-Lautstärke kann im Zusammenspiel mit dem MASTER VOLUME-Regler eingestellt werden, um die gewünschte Balance zwischen Übersteuerung und Lautstärke zu erzielen. Will heißen: Mit einem niedrigen NORMAL- und einem hohen MASTER VOLUME-Wert erzielen Sie einen lauten „Clean“-Sound. Wählen Sie dagegen eine hohe NORMAL-Lautstärke und einen niedrigen MASTER VOLUME-Wert, so erzielen Sie bereits bei Schlafzimmerpegel eine herrlich geschmeidige Verzerrung.

TOP BOOST

Achtung! Die Klangregler des TOP BOOST-Kanals arbeiten interaktiv: Wenn Sie z.B. den TREBLE-Pegel anheben, sinkt der BASS-Pegel. Am besten stellen Sie die Klangregler anfangs in die „12 Uhr“-Position und erschrauben sich von da aus den gewünschten Sound.

1. VOLUME-Regler Hiermit wird die Empfindlichkeit des TOP BOOST-Vorverstärkers eingestellt. Wenn Sie ihn nach rechts drehen, wird der Pegel („Gain“) angehoben. Drehen Sie ihn nach links, um einen „glockigen“ Klang zu erzielen. Die TOP BOOST-Lautstärke kann im Zusammenspiel mit dem MASTER VOLUME-Regler eingestellt werden, um die gewünschte Balance zwischen Übersteuerung und Lautstärke zu erzielen. Will heißen: Mit einem niedrigen TOP BOOST- und einem hohen MASTER VOLUME-Wert erzielen Sie einen lauten „Clean“-Sound. Wählen Sie dagegen eine hohe TOP BOOST-Lautstärke und einen niedrigen MASTER VOLUME-Wert, so erzielen Sie bereits bei Schlafzimmerpegel starke Verzerrung.

2. TREBLE-Regler Hiermit können die Höhen angehoben und abgesenkt werden – von „geschmeidig und rund“ (ganz links) bis „beißend“ (ganz rechts).

6. BASS-Regler

Hiermit können die Bassfrequenzen angehoben und abgesenkt werden – von „dünn und leicht“ (ganz links) bis „warm und fett“ (ganz rechts).

REVERB

In dieser Sektion kann der Halleffekt der beiden Kanäle eingestellt werden (Klangfarbe und Pegel). Bei Bedarf kann der Hall mit dem optionalen VFS2A Fußtaster ein- und ausgeschaltet werden.

7. TONE-Regler

Hiermit können der Höhen- und Bassanteil des REVERB-Effekts geändert werden. Drehen Sie den Regler nach rechts, wenn Sie einen helleren REVERB-Sound bevorzugen bzw. nach links, um einen runderen Hall verwenden zu können. Am besten probieren Sie einfach mehrere Einstellungen aus.

8. LEVEL-Regler

Hiermit wird die Balance zwischen dem Direkt- und dem Hallsignal eingestellt. Drehen Sie ihn ganz nach rechts, wenn Sie einen lauten Hall benötigen. Drehen Sie ihn weiter nach links, wenn's nicht ganz so stark hallen soll.

TREMOLO

Hier können Sie die Geschwindigkeit (SPEED) und Intensität (DEPTH) des Tremoloeffekts für beide Kanäle einstellen. Bei Bedarf kann der Tremoloeffekt mit dem optionalen VFS2A Fußtaster ein- und ausgeschaltet werden.

9. SPEED-Regler

Hiermit regeln Sie die Tremologeschwindigkeit.

10. DEPTH-Regler

Hiermit stellen Sie die Tremolointensität ein.

Was genau ist 'Tremolo'?

Viele britische Gitarrenverstärker der 1960er waren mit einem Tremoloeffekt ausgestattet. Dieser Effekt entspricht in etwa dem regelmäßigen Erhöhen und Verringern des MASTER VOLUME-Wertes! Je weiter Sie den DEPTH-Regler nach rechts drehen, desto intensiver wird die Lautstärke beeinflusst, was zu einem starken Zittern führt. Die Geschwindigkeit des Effekts kann mit dem SPEED-Regler eingestellt werden. Probieren Sie mehrere Einstellungen aus, um den für Ihre Musik passenden Effekt zu finden.

MASTER

11. TONE CUT-Regler

Diese Schaltung befindet sich in der Endstufe (während TREBLE und BASS das Vorverstärkersignal beeinflussen). Sie tut genau das Gegenteil dessen, was der Name verspricht: Wenn Sie den Regler nach rechts drehen, werden die Höhen abgesenkt. Drehen Sie ihn nach links, so werden die Höhen angehoben.

12. VOLUME-Regler

Hiermit kann die allgemeine Ausgangslautstärke des Amps eingestellt werden. Um einen lauten „Clean“-Sound zu erzielen, müssen Sie diesen Regler aufdrehen und die NORMAL VOLUME- bzw. TOP BOOST VOLUME-Einstellung verringern. Um bei geringen Pegeln eine satte Verzerrung zu erzielen, müssen Sie NORMAL VOLUME bzw. TOP BOOST VOLUME auf- und MASTER VOLUME weiter zudrehen. Auch hier raten wir, ein wenig mit unterschiedlichen Varianten zu experimentieren, um genau „Ihren“ Sound zu finden.

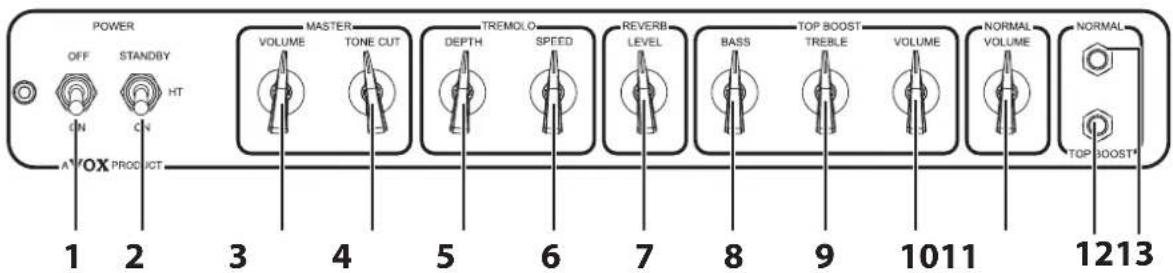

POWER

13. STANDBY-Schalter

Hiermit sorgen Sie dafür, dass der Verstärker die richtige Betriebstemperatur erreicht, bevor die Stromversorgung angeknipst wird. Stellen Sie vor dem Anschließen oder Lösen des Netzkabels sowohl den POWER- als auch den STANDBY-Schalter in die „OFF“- bzw. „STANDBY“-Position. Aktivieren Sie immer zuerst den POWER-Schalter und warten Sie 2–3 Minuten, bevor Sie STANDBY aktivieren. Damit verlängern Sie nämlich die Lebenserwartung der Röhren. Der STANDBY-Schalter ist zudem für Live-Anwendungen praktisch, um zu verhindern, dass sich die Röhren in den Spielpausen zu stark abkühlen.

14. POWER-Schalter

Hiermit schalten Sie die Stromversorgung des Verstärkers ein und aus. Vor Lösen des Netzanschlusses und dem anschließenden Transport müssen Sie den Amp unbedingt ausschalten.

POWER

1. POWER-Schalter Hiermit schalten Sie die Stromversorgung des Verstärkers ein und aus. Vor Lösen des Netzanschlusses und dem anschließenden Transport müssen Sie den Amp unbedingt ausschalten.
2. STANDBY-Schalter Hiermit sorgen Sie dafür, dass der Verstärker die richtige Betriebstemperatur erreicht, bevor er mit einer hohen Spannung versorgt wird. Stellen Sie vor dem Anschließen oder Lösen des Netzkabels sowohl den POWER- als auch den STANDBY-Schalter in die „OFF“- bzw. „STANDBY“-Position. Aktivieren Sie immer zuerst den POWER-Schalter und warten Sie 2\~3 Minuten, bevor Sie STANDBY aktivieren. Damit verlängern Sie nämlich die Lebenserwartung der Röhren. Der STANDBY-Schalter ist zudem für Live-Anwendungen praktisch, um zu verhindern, dass sich die Röhren in den Spielpausen zu stark abkühlen.

MASTER

1. VOLUME-Regler Hiermit kann die allgemeine Ausgangslautstärke des Amps eingestellt werden. Um einen lauten „Clean“-Sound zu erzielen, müssen Sie diesen Regler aufdrehen und die NORMAL VOLUME- bzw. TOP BOOST VOLUME-Einstellung verringern. Um bei geringen Pegeln eine satte Verzerrung zu erzielen, müssen Sie NORMAL VOLUME bzw. TOP BOOST VOLUME auf- und MASTER VOLUME weiter zudrehen. Am besten experimentieren Sie ein wenig mit unterschiedlichen Varianten, um genau „Ihren“ Sound zu finden.

2. TONE CUT-Regler Diese Schaltung befindet sich in der Endstufe (während TREBLE und BASS das Vorverstärkersignal beeinflussen). Sie tut genau das Gegenteil dessen, was der Name verspricht: Wenn Sie den Regler nach rechts drehen, werden die Höhen abgesenkt. Drehen Sie ihn nach links, so werden die Höhen angehoben.

TREMOLO

Hier können Sie die Geschwindigkeit (SPEED) und Intensität (DEPTH) der Tremoloschaltung für beide Kanäle einstellen. Bei Bedarf kann der Tremoloeffekt mit dem optionalen VFS2A Fußtaster ein- und ausgeschaltet werden.

1. DEPTH-Regler Hiermit stellen Sie die Tremolointensität ein.

2. SPEED-Regler Hiermit regeln Sie die Tremologeschwindigkeit.

Was genau ist 'Tremolo'?

Viele britische Gitarrenverstärker der 1960er waren mit einem Tremoloeffekt ausgestattet. Dieser Effekt entspricht in etwa dem regelmäßigen Erhöhen und Verringern des MASTER VOLUME-Wertes! Je weiter Sie den DEPTH-Regler nach rechts drehen, desto intensiver wird die Lautstärke beein-

flusst, was zu einem starken Zittern führt. Die Geschwindigkeit des Effekts kann mit dem SPEED-Regler eingestellt werden. Probieren Sie mehrere Einstellungen aus, um den für Ihre Musik passenden Effekt zu finden.

REVERB

In dieser Sektion kann der Hallanteil der beiden Kanäle eingestellt werden. Bei Bedarf kann der Hall mit einem optionalen VFS2A Fußtaster ein- und ausgeschaltet werden.

7. LEVEL-Regler

Hiermit stellen Sie die Balance zwischen dem Direkt- und dem Hallsignal ein. Drehen Sie ihn ganz nach rechts, wenn Sie einen lauten Hall benötigen. Drehen Sie ihn weiter nach links, wenn's nicht ganz so stark hallen soll.

TOP BOOST

Achtung! Die Klangregler des TOP BOOST-Kanals arbeiten interaktiv: Wenn Sie z.B. den TREBLE-Pegel anheben, sinkt der BASS-Pegel. Am besten stellen Sie die Klangregler anfangs in die „12 Uhr“-Position und erschrauben sich von da aus den gewünschten Sound.

8. BASS-Regler

Hiermit können die Bassfrequenzen angehoben und abgesenkt werden – von „dünn und leicht“ (ganz links) bis „warm und fett“ (ganz rechts).

9. TREBLE-Regler

Hiermit können die Höhen angehoben und abgesenkt werden – von „geschmeidig und rund“ (ganz links) bis „beißend“ (ganz rechts).

10. VOLUME-Regler

Hiermit wird die Empfindlichkeit des TOP BOOST-Vorverstärkers eingestellt. Wenn Sie ihn nach rechts drehen, wird der Pegel („Gain“) angehoben. Drehen Sie ihn nach links, um einen „glockigen“ Klang zu erzielen. Die TOP BOOST-Lautstärke kann im Zusammenspiel mit dem MASTER VOLUME-Regler eingestellt werden, um die gewünschte Balance zwischen Übersteuerung und Lautstärke zu erzielen. Will heißen: Mit einem niedrigen TOP BOOST- und einem hohen MASTER VOLUME-Wert erzielen Sie einen lauten „Clean“-Sound. Wählen Sie dagegen eine hohe TOP BOOST-Lautstärke und einen niedrigen MASTER VOLUME-Wert, so erzielen Sie bereits bei Schlafzimmerpegel starke Verzerrung.

NORMAL

11. VOLUME-Regler

Hiermit wird die Empfindlichkeit des NORMAL-Vorverstärkers eingestellt. Wenn Sie ihn nach rechts drehen, wird der Pegel („Gain“) angehoben. Drehen Sie ihn nach links, um einen „cleanen“ Sound zu erzielen. Die NORMAL-Lautstärke kann im Zusammenspiel mit dem MASTER VOLUME-Regler eingestellt werden, um die gewünschte Balance zwischen Übersteuerung und Ausgangspegel zu erzie- len. Will heißen: Mit einem niedrigen NORMAL- und einem hohen MASTER VOLUME-Wert erzielen Sie einen lauten „Clean“-Sound. Wählen Sie dagegen eine hohe NORMAL-Lautstärke und einen niedrigen MASTER VOLUME-Wert, so erzielen Sie bereits bei Schlafzimmerpegel starke Verzerrung.

INPUTS

12. TOP BOOST-Buchse

Wenn Sie Ihre Gitarre hier anschließen, wird ihr Signal vom TOP BOOST-Kanal bearbeitet.

13. NORMAL-Buchse

Wenn Sie Ihre Gitarre hier anschließen, wird ihr Signal vom NORMAL-Kanal bearbeitet.

AC30C2(X)

1. POWER OUTPUT-Buchsen

Hier können Sie eine Erweiterungs- und/oder eine externe Box anschließen.

EXTENSION SP: Eine hier angeschlossene Box wird parallel zu den internen Lautsprechern (16Ω) getrieben. Die Impedanz der externen Box muss 16Ω betragen.

EXTERNAL SP: Eine hier angeschlossene Box (16Ω oder 8Ω) schaltet die internen Lautsprecher stumm. Vergessen Sie nicht, den IMPEDANCE SELECT-Schalter richtig einzustellen.

Achtung! Wenn Sie an die EXTERNAL-Buchse ein Kabel anschließen, werden die internen Lautsprecher stummgeschaltet!

WARNUNG! Das System funktioniert nur ordnungsgemäß, wenn Sie folgende Punkte beachten.

a) Es dürfen nur Boxen mit einer Impedanz von 16Ω angeschlossen werden.

b) Verwenden Sie niemals eine Box mit einer Eingangskapazität von weniger als 30W (beim AC30C2(X)) bzw. 15W (AC15C1).

Lautsprecher, die diese Anforderungen nicht erfüllen, sind in kürzester Zeit kaputt!

c) Für die Verbindung der Box benötigen Sie ein Lautsprecherkabel. Geschirmte, d.h. Gitarrenkabel eignen sich hierfür nicht.

d) Schalten Sie den Verstärker vor Anschließen der Box aus. Wenn Sie das nicht tun, überlebt der Amp den Anschlussversuch eventuell nicht.

Achtung! Prinzipiell sollten alle Kabel (bis auf die Lautsprecherkabel), die man an den AC30C2(X)/AC15C1 anschließt, geschirmt und von guter Qualität sein. Verwenden Sie niemals Kabel mit einer Länge von mehr als 10 Metern. Für die Verbindung des AC30C2(X)/AC15C1 mit seinem Lautsprecher oder einer Erweiterungsbox dürfen nur nicht geschirmte Kabel verwendet werden, die von Vox ausdrücklich empfohlen werden.

2. IMPEDANCE SELECT

16Ω: Combos können in folgenden Konfigurationen verwendet werden:

1) Wählen Sie diese Einstellung, wenn Sie nur die internen Lautsprecher verwenden.
2) Wählen Sie diese Einstellung, wenn Sie eine 16Ω-Box an die EXTERNAL-Buchse angeschlossen haben.

8Ω: Combos können in folgenden Konfigurationen verwendet werden:

1) Wählen Sie diese Einstellung, wenn Sie eine Box an die EXTENSION-Buchse angeschlossen haben. Die internen Lautsprecher und die externe Box werden dann parallel angesprochen. Die Impedanz der externen Box muss 16Ω betragen.
2) Wählen Sie diese Einstellung, wenn Sie eine 8Ω-Box an die EXTERNAL-Buchse angeschlossen haben.

3. EFFECTS LOOP-Buchse (nur auf dem AC30C2(X))

EFFECTS LOOP erlaubt das Einschleifen externer Effekte, die sich also nicht vor dem Gitarreneingang zu befinden brauchen. Dieser Ansatz eignet sich z.B. für die Verwendung eines Delay-Effekts, weil der ja in der Regel das bereits vom Amp bearbeitete Signal beeinflussen und nicht selbst bearbeitet werden soll.

Die EFFECTS LOOP-Schleife verwendet einen Pegel von -10dB und eignet sich daher auch für Effektpedale.

BYPASS ON/OFF: Hierbei handelt es sich um einen „echten“ Bypass-Schalter: Wenn Sie ihn auf „BYPASS“ stellen, wird die Effektschleife komplett umgangen. Um letztere zu verwenden, müssen Sie die „ON“-Einstellung wählen.

RETURN: Dies ist der Eingang der Effektschleife, den man mit dem Ausgang des Effektgerätes verbinden muss.

Achtung! Hierfür dürfen nur geschirmte Gitarrenkabel verwendet werden! Benutzen Sie niemals ungeschirmte Lautsprecherkabel.

SEND: Dies ist der Ausgang der Effektschleife, den man mit dem Eingang des Effektgerätes verbinden muss.

4. FOOT SWITCH-Buchse

Hier kann ein (optionaler) VFS2A Fußtaster angeschlossen werden, mit dem sich der REVERB- und TREMOLO-Effekt ein- und ausschalten lassen.

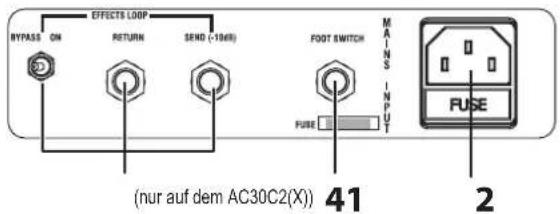

5. MAINS INPUT

Hier muss das beiliegende Netzkabel angeschlossen werden. Die vorausgesetzte Netzspannung wird auf der Geräterückseite erwähnt. Überprüfen Sie vor Herstellen des Netzanschlusses und Einschalten des Verstärkers, ob er mit der am Einsatzort angebotenen Netzspannung betrieben werden darf. Wenden Sie sich im Zweifelsfall an Ihren VOX-Händler.

TECHNISCHE DATEN

AC30C2X

• Abmessungen (B x T x H): 702 x 265 x 556mm
• Gewicht: 33,4kg
• Ausgangsleistung: 30W RMS an 16Ω
• Lautsprecher: 2x 12" Celestion Alnico Blue (8Ω)
- Eingänge: NORMAL-Buchse („High“ und „Low“), TOP BOOST-Buchse („High“ und „Low“), EFFECT LOOP RETURN-Buchse, FOOTSWITCH-Buchse
- Ausgänge: External SP-Buchse, Extension SP-Buchse, EFFECT LOOP SEND-Buchse
- Sonderzubehör: VFS2A-Fußtaster

AC30C2

• Abmessungen (B x T x H): 702 x 265 x 556mm
• Gewicht: 32,2kg
• Ausgangsleistung: 30W RMS an 16Ω
• Lautsprecher: 2x 12" Celestion G12M Greenback (8Ω)
- Eingänge: NORMAL-Buchse („High“ und „Low“), TOP BOOST-Buchse („High“ und „Low“), EFFECT LOOP RETURN-Buchse, FOOTSWITCH-Buchse
- Ausgänge: External SP-Buchse, Extension SP-Buchse, EFFECT LOOP SEND-Buchse
- Sonderzubehör: VFS2A-Fußtaster

AC15C1

• Abmessungen (B x T x H): 602 x 265 x 456mm
- Gewicht: 22kg
• Ausgangsleistung: 15W RMS an 16Ω
• Lautsprecher: 1x 12" Celestion G12M Greenback (16Ω)
- Eingänge: NORMAL-Eingang, TOP BOOST-Eingang, FOOTSWITCH-Buchse
- Ausgänge: Anschluss für eine externe Box, Anschluss für eine Erweiterungsbox
- Sonderzubehör: VFS2A-Fußtaster

* Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist.

WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
